钙铝硅系微晶玻璃微观结构与力学性能研究_任祥忠

合集下载

Cu2O_纳米微晶玻璃的显微结构及性能研究

Cu2O_纳米微晶玻璃的显微结构及性能研究

easy large scale production is a potential substitute for silver loaded antibacterial glass. In this study, SiO2 -Al2 O3 -K2 OZnO-P2 O5 -B2 O3 -CuO glass-ceramics with different ZnO / K2 O were investigated. Their microstructures were characterized
Jobin) 记录样品中玻璃相和晶相特定基团分子的拉曼振动信号,选择激光器波长 532 nm,测试范围 100 ~
2 000 cm - 1 ;采用 X 射线光电子能谱仪( XPS, Thermo Fisher Scientific) 分析材料中 Cu 元素的价态;采用场发
射扫描电子显微镜( FESEM, Zeiss Ultra Plus) 和高分辨率透射电子显微镜( HRTEM, JEM-1400 Plus) 观察样
基于上述背景,本文选择 SiO2 -Al2 O3 -K2 O-ZnO-P2 O5 -B2 O3 硅酸盐玻璃体系,以 CuO 为铜源,采用熔体-淬
冷法制得了富含纳米 Cu2 O 的微晶玻璃。 采用多种表征方法重点研究了不同 ZnO / K2 O 比微晶玻璃的显微结
构,并分析讨论了显微结构与所制得微晶玻璃抗菌效果和可见光催化活性之间的关系,为新型功能微晶玻璃
基和氨基反应,改变细胞膜的通透性使细胞质基质流出,随后细胞死亡;而对于细胞壁较厚的革兰氏阳性菌,
Cu + 释放还可能进一步产生活性氧基团( 如 O2- 、·OH 和 H2 O2 ) ,从而诱导氧化应激,加速细菌的衰退和死

Li_2O-MgO-CaO-Al_2O_3-SiO_2系微晶玻璃烧结反应形成的

Li_2O-MgO-CaO-Al_2O_3-SiO_2系微晶玻璃烧结反应形成的

Li_2O-MgO-CaO-Al_2O_3-SiO_2系微晶玻璃烧结反
应形成的

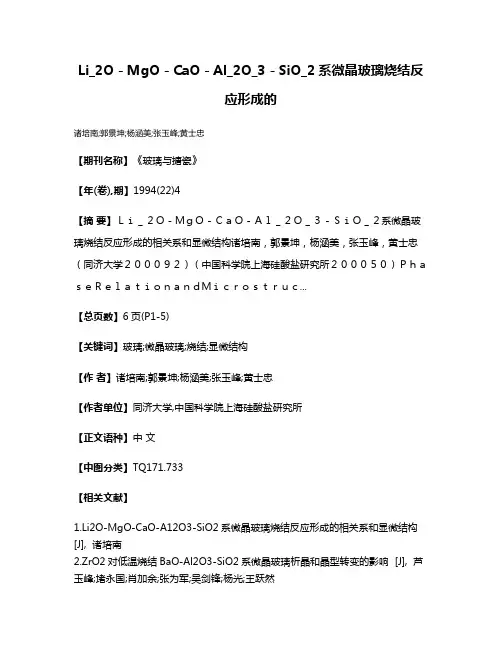

诸培南;郭景坤;杨涵美;张玉峰;黄士忠
【期刊名称】《玻璃与搪瓷》
【年(卷),期】1994(22)4
【摘要】Li_2O-MgO-CaO-Al_2O_3-SiO_2系微晶玻璃烧结反应形成的相关系和显微结构诸培南,郭景坤,杨涵美,张玉峰,黄士忠(同济大学200092)(中国科学院上海硅酸盐研究所200050)PhaseRelationandMicrostruc...
【总页数】6页(P1-5)
【关键词】玻璃;微晶玻璃;烧结;显微结构
【作者】诸培南;郭景坤;杨涵美;张玉峰;黄士忠
【作者单位】同济大学,中国科学院上海硅酸盐研究所
【正文语种】中文
【中图分类】TQ171.733
【相关文献】
1.Li2O-MgO-CaO-A12O3-SiO2系微晶玻璃烧结反应形成的相关系和显微结构[J], 诸培南
2.ZrO2对低温烧结BaO-Al2O3-SiO2系微晶玻璃析晶和晶型转变的影响 [J], 芦玉峰;堵永国;肖加余;张为军;吴剑锋;杨光;王跃然
3.晶核剂对烧结法制备Li2O-Al2O3-SiO2系微晶玻璃晶化过程的影响 [J], 金盈; 包镇红; 陈冰; 游雯; 张怀中
4.玻璃反应烧结制备NZP微晶玻璃中钨的作用及高温X射线衍射研究 [J], 杜晟连;朱丽娟;谢世坤
5.晶种对低温烧结BaO-Al_2O_3-SiO_2系微晶玻璃析晶的影响 [J], 芦玉峰;堵永国;肖加余;张为军;郑晓慧;郭良
因版权原因,仅展示原文概要,查看原文内容请购买。

掺杂Nb2O5的钠钙硅玻璃结构与性能研究

掺杂Nb2O5的钠钙硅玻璃结构与性能研究

wi t h 3 % o f Nb 2 05 c o n t e n t s r e v e ls a t h e b e s t c o mp r e h e n s i v e p r o p e r t i e s : wi t h t h e me c h a ni c l a s t r e n g t h o f 1 1 7 MPa . t h e r e l a t i v e di e l e c -
t r i c c o n s t a n t o f 8 . 41 , nd a t h e d i e l e c t ic r l O S S o f 1 . 2 5  ̄1 0 .
Ke y wo r d s : g l a s s , s t uc r t u r e , m e c h ni a c a l s t r e n g t h , d i e l e c t i r c l o s s
度, 并降低介质 损耗 。当 Nb 2 0 5 含量达到 3 %时 N a — C a — S i 玻璃具有最佳综合性能 , 抗弯强度为 1 1 7MP a , 相对 介电常数 为 8 . 4 l , 介 电 损耗为 1 . 2 5 x 1 0 。
关键词: 玻璃 ; 结构; 机械强度; 介质损耗 中图 分 类 号 : T U 5 2 4 ; T Q1 7 1 . 7 1 + 8 . 1 文 献标 识 码 : A 文章编号: 1 0 0 1 — 7 0 2 X( 2 0 1 5 ) 0 6 — 0 0 6 0 — 0 3
Abs t r a ct : T h e e f f e c t o f Nb 2 05 a d d i t i o n o n t h e s t r u c t u r e a n d p r o p e r t i e s o f s o d a l i me g l a s s a r e s t u d i e d, c h o o s i n g t h e Na — Ca —S i 5 的钠钙磋玻璃 结构 与牲能研究

钙铝硅系微晶玻璃微观结构与力学性能研究

钙铝硅系微晶玻璃微观结构与力学性能研究

钙铝硅系微晶玻璃微观结构与力学性能研究任祥忠;易先文;章勇;刘艳;张培新;刘剑洪【摘要】通过熔融法制备出以钙长石为主晶相的CaO-Al2O3-SiO2 (CAS)系微晶玻璃,采用差热分析、X射线衍射和扫描电子显微镜等测试手段,对不同TiO2添加量的CAS系微晶玻璃的结构和形貌进行表征,同时采用顺磁共振和正电子湮没寿命谱技术,探讨不同TiO2添加量对微晶玻璃微观结构与力学性能关系的影响.结果表明:不同TiO2加入量并不影响CAS系微晶玻璃析出的主晶相类型,但会使体系的析晶峰温度降低,促进体系析晶;在微晶玻璃高温熔融及热处理时,Ti4+会被还原成Ti3+,同时产生氧空位,Ti3+—O—Ti3+与氧空位缺陷间自旋角关联作用的强弱,直接影响抗弯强度的大小;间隙Ti4的形成,造成缺陷和Al、Si空位的存在,使材料的物理化学性能发生改变.间隙Ti4虽然造成缺陷和空位的存在,但Ti4+与O2-间通过静电作用,使原来相互独立的氧离子成为一体,键强增大,导致抗弯强度增大;当TiO2超过6%时,部分Ti4取代Si4+,而Ti—O键比Si—O键键强小,导致抗弯强度减弱.在核化温度为750℃,核化时间为2h,晶化温度为950 ℃,晶化时间为2h,TiO2质量分数为6%时,CAS系微晶玻璃具有优良的力学性能,抗弯强度为314 MPa,显微硬度为830 MPa.【期刊名称】《深圳大学学报(理工版)》【年(卷),期】2013(030)003【总页数】6页(P319-324)【关键词】微晶玻璃;顺磁共振;正电子湮没;力学性能;微观结构;显微硬度【作者】任祥忠;易先文;章勇;刘艳;张培新;刘剑洪【作者单位】深圳大学化学与化工学院,深圳市新型锂离子电池与介孔正极材料重点实验室,深圳518060;深圳大学化学与化工学院,深圳市新型锂离子电池与介孔正极材料重点实验室,深圳518060;深圳大学化学与化工学院,深圳市新型锂离子电池与介孔正极材料重点实验室,深圳518060;深圳大学化学与化工学院,深圳市新型锂离子电池与介孔正极材料重点实验室,深圳518060;深圳大学化学与化工学院,深圳市新型锂离子电池与介孔正极材料重点实验室,深圳518060;深圳大学化学与化工学院,深圳市新型锂离子电池与介孔正极材料重点实验室,深圳518060【正文语种】中文【中图分类】TQ171以钙长石为主晶相的微晶玻璃因具有低热膨胀系数、低介电常数、良好的力学性能及优良的耐化学腐蚀性,受到学者们的青睐[1-13]. 在微晶玻璃研究中,TiO2 作为晶核剂的机理一直是研究的热点[14-16]. Rezvani 等[14]认为TiO2 不影响SiO2-Al2O3-CaO-MgO(R2O)微晶玻璃的析晶机理,但能通过降低黏度减小析晶活化能. Ebadzadeh 等[15]认为TiO2在莫来石型微晶玻璃中是非常有效的晶核剂. Sava等[16]用顺磁共振方法研究ZnO-TiO2-B2O3 微晶玻璃中Ti4+价态的变化,认为Ti4+可以被还原成Ti3+而产生顺磁共振信号. 但是,所有对TiO2 作为晶核剂的研究都局限于其对微晶玻璃机理及微观形貌的影响,并没有跟材料的力学性能相关联,以致微观结构与力学性能之间的联系得不到解决,不能给实际应用提供切实可行的理论指导. 本研究制备了以钙长石为主晶相的TiO2 添加量不同的CaO-Al2O3-SiO2 系(CAS)微晶玻璃,对热处理后的微晶玻璃进行表征,探讨TiO2 加入后对CaO-Al2O3-SiO2 系微晶玻璃的微观结构与力学性能的影响,为提高矿渣微晶玻璃的力学性能提供理论指导.1 实验1.1 样品制备以CaO、Al2O3 和SiO2 为主要原料,根据CaOAl2O3-SiO2 三元相图,选定钙长石为主晶相,设计基础玻璃组分为m (CaO)∶m (Al2O3)∶m(SiO2)=28∶27∶45. 为研究TiO2 对该体系的影响,分别添加质量分数为0、2%、4%、6%、8% 和10% 的TiO2,所有试剂均为分析纯. 按照设计比例配制混合料,于球磨罐中研磨7 h,混合均匀,再放入200 mL 高纯氧化铝坩埚中,置于高温硅钼棒电炉中以5~10 ℃/min 的速率升至1 550 ℃后保温4 ~5 h. 待其熔融后将此玻璃液浇铸在预先加热到500 ℃的钢制磨具上成型(规格大约为70 mm ×55 mm ×10 mm),随后迅速将已经成型的玻璃块放入700 ℃的退火炉中保温2 h,然后自然降温. 将退火的玻璃切割成需要测试的规格后,放入马弗炉中进行热处理. 热处理条件为核化温度750 ℃,核化时间2 h,晶化温度950 ℃,晶化时间2 h,制得微晶玻璃.1.2 材料表征将退火的基础玻璃磨成粉末,过200 目筛,利用同步热分析仪(STA409PC,德国)确定玻璃的核化和晶化温度,参比样品为Al2O3,升温速率为10 ℃/min. 将样品用体积分数为10%的HF 溶液浸泡60 s 后,用清水洗净,采用扫描电镜(S -570,日本)观察样品的形貌. 采用X 射线衍射仪(D8 ADVANCE,德国)测定微晶玻璃的晶相,Cu 靶Kα 射线,测试电压为40 kV,测试电流为40 mA,扫描速率为2°/min. 将微晶玻璃切成10 mm ×10 mm×2 mm 的小方块,在Vickers 硬度仪(HXD-1000,中国)上测定显微硬度. 将微晶玻璃试样制成5 mm ×5 mm×50mm 的矩形条在万能电子拉力机(CMT4304,中国)上测定抗弯强度. 将热处理后的样品磨成粉末,过200 目筛,在电子顺磁共振谱仪(ER-200D SRC-10/12,德国)上测试电子顺磁共振谱,测试微波频率为9055.649 MHz,微波功率为0.998mW,调制频率为100 kHz,扫场宽度为200 mT. 将微晶玻璃切成10 mm×10 mm×1 mm 的薄片,在快-快符合型正电子寿命谱仪(美国)上测试正电子寿命谱,以Kapton 膜为衬体的正电子源为22Na,道宽K =12.641 8 ps/ch,分辨率FWHM=192 ps;源成分τs =380 ps,湮没相对强度Is =8.0%.2 结果与讨论图1 为不同TiO2 添加量的CAS 基础玻璃的差热分析(differential thermal analysis,DTA)图. 从图1 可见,随着TiO2 质量分数的增加,样品的析晶峰逐渐降低,析晶峰温度从997 ℃降到922 ℃,析晶温度的降低在热处理过程中有利于离子的移动,从而促进析晶[14].图1 不同TiO2 质量分数的CAS 基础玻璃的DTA 曲线Fig.1 DTA curves of CAS base glass with different TiO2 content (a)0,(b)2%,(c)4%,(d)6%,(e)8%,(f)10%图2 为不同TiO2 质量分数的CAS 微晶玻璃样品的X 射线衍射(X-ray diffraction,XRD)图谱.从图2 可见,所有样品中的主晶相都为钙长石(Ca2Si2Al2O8),且随着TiO2 质量分数的升高,衍射峰的强度逐渐增大,表明TiO2 的加入有利于玻璃的析晶. 同时,在TiO2 添加质量分数为8%和10%的衍射图上还出现了钙钛矿(CaTiO3)的小峰,而且质量分数10%的衍射图上钙钛矿的强度要比质量分数8%上面的强,说明在TiO2 质量分数为10%时析出的钙钛矿会更多. 这是因为,2 种晶体的形成对微晶玻璃的力学性能会有影响,不同晶体及晶体与残余玻璃相间的热膨胀系数不同,在高温核化晶化的过程中,体积膨胀不一样,导致在冷却收缩过程中会在两者界面间出现间隙而产生应力,这种应力的存在对微晶玻璃的力学性能非常不利.这说明,TiO2 的掺杂存在一个最佳用量,超过最佳用量就不只是起晶核剂的作用,而会作为主要原料形成新的晶体.图2 不同TiO2 质量分数的CAS 微晶玻璃样品XRD 图谱Fig.2 XRD curve of theCAS glass-ceramics with different TiO2 content (a)0,(b)2%,(c)4%,(d)6%,(e)8%,(f)10%图3 为不同TiO2 添加量的CAS 微晶玻璃的扫描电子显微镜(scanning electron microscope,SEM)图. 从图3 可见,TiO2 的添加对析晶有明显影响.未添加TiO2 时,玻璃析晶很少,随着TiO2 的增加,晶体的数量增加,玻璃相区域减少,析出的晶体都为球状颗粒. 当TiO2 添加质量分数为6%时,析晶非常均匀且颗粒微小,未出现明显裂纹. 到TiO2添加质量分数超过8%时,由于有2 种晶相形成,应力增加,出现明显裂纹,晶体间出现明显团聚,对微晶玻璃的力学性能产生不利影响. 图4 为不同TiO2 质量分数的CAS 微晶玻璃显微硬度曲线. 从图4 可见,TiO2 的加入能明显增大其显微硬度值. 因为微晶玻璃中的枝晶或球状晶相可以使裂纹尖端弯曲和钝化,增加破裂功,减缓并阻止裂纹穿过晶相和玻璃相的界面[17]. 显微硬度值是反映物体表面对抗另一硬物体压入的能力. 所以析出的晶相越多越致密,对提高显微硬度越有利.图3 不同TiO2 质量分数热处理后CAS 微晶玻璃的SEM 图Fig.3 SEM images of heat-treated glass with different TiO2 content图4 不同TiO2 质量分数的CAS 微晶玻璃的显微硬度曲线Fig.4 Microhardness curves of the CAS glass-ceramics with different TiO2 content图5 为不同TiO2 质量分数的CAS 微晶玻璃的顺磁共振 (electron paramagnetic resonance,EPR)吸收谱. 从图5 可见,样品都有吸收峰,随着TiO2质量分数的增多,微晶玻璃的顺磁信号变强,g 因子先增大后减小,在TiO2 的质量分数为4%时达到最大值. 由于钛的最外层电子排布为4s23d2,Ti4+为3s23p6,无顺磁性,所以此处吸收归因于Ti3+(3d1)的存在. 在TiO2 掺杂的体系中存在如式(1)的变化,在微晶玻璃高温熔融及热处理时Ti4+会被还原成Ti3+,同时产生氧空位. 此处的g 因子都比自由电子的g 因子(ge = 2.002 3)大,表明Ti3+与氧空位缺陷存在自旋耦合作用. 随TiO2 的增加,平衡右移,产生的Ti3+和氧空位增多,顺磁信号变强,氧空位的出现必然导致Ti3+—O—Ti3+的自旋角关联的变化,使得Ti3+周围的晶体配位场发生畸变,轴对称性被破坏. 当TiO2 的质量分数超过4%时,晶体析出量大大增加,可能导致部分的氧空位合并,空位对Ti3+—O—Ti3+ 的影响减弱,所以g 因子降低.图5 不同TiO2 质量分数的CAS 微晶玻璃的EPR 吸收谱Fig.5 The ESR absorption spectrum of the CAS glass-ceramics with different TiO2 content (a)0,(b)2%,(c)4%,(d)6%,(e)8%,(f)10%图6 为不同TiO2 质量分数的CAS 微晶玻璃g因子与抗弯强度的关系图. 抗弯强度是材料抵抗弯曲不断裂的能力. 从图6 可见,g 因子变化曲线与抗折强度有相似的变化趋势,随着TiO2 质量分数的增大,微晶玻璃的顺磁信号变强,g 因子变大,从而影响玻璃内析晶与晶体的生长方式及晶体含量的变化. 当TiO2 的质量分数为6%时,微晶玻璃的机械性能得到最佳值. 这是因为在TiO2 的质量分数为6%之前,随着TiO2 质量分数的增加,析出的晶体细小均匀,当外力作用于样品时,同样的压力能够被细小晶粒分散,不至于过分集中,松弛裂纹尖端应力;同时晶相能阻止裂纹过界扩展并松弛裂纹尖端应力场. 当TiO2 的质量分数超过6%时,抗弯强度下降,虽然析出的晶体更多,但析出的是2种晶体,导致应力的存在,使抗弯强度值迅速降低. 同时,从EPR 的分析可知,Ti3+—O—Ti3+ 同氧空位缺陷之间的自旋角关联作用的强弱直接影响抗弯强度的大小.图6 不同TiO2 质量分数的CAS 微晶玻璃g 因子与抗弯强度的关系Fig.6 Relationship between g factor and bending strength of the CAS glass-ceramics with different TiO2 content图7 不同TiO2 质量分数的CAS 微晶玻璃正电子寿命与抗弯强度的关系Fig.7 Therelationship between positron annihilation life and bending strength of the CAS glass-ceramics with different TiO2 content图7 为不同TiO2 质量分数微晶玻璃正电子寿命与抗弯强度的关系图. 正电子湮没是利用正电子在凝聚物质中的湮没辐射带出物质内部的微观结构、电子动量分布及缺陷状态等信息,是一种非破坏性的研究手段,对研究纳米晶体材料中的缺陷结构和相变有很大的帮助. τ1 表示短寿命,τ2 表示长寿命,其数值与湮没附近的电子密度成反比,即与缺陷的尺寸成正比,其值越大,说明该处缺陷尺寸越大,电子密度越小;I1 和I2 分别表示短寿命和长寿命的强度,其值与缺陷的浓度成正比.从表1 和图7 可见,τ1 和τ2 随TiO2 质量分数的增加,其值逐渐增大,在6%时达最大值. 这是由于TiO2 的掺杂使钙长石纳米晶体中产生了间隙Ti4+,在它的挤压作用下晶格发生膨胀畸形,晶格常数变大,同时产生大量阳离子(可能是Al 和Si)空位. τ2 的增加,说明随TiO2 的增加,空位尺寸变大. 当TiO2 质量分数超过6%时,式(1)中的平衡向右移,氧空位周围的电子密度增大,使τ1 减小,同时Ti4+占据了部分阳离子空位,造成空位型缺陷减小,而且随着析出晶体的增多,有些自由体积发生分裂,造成尺寸减小,使τ2 减小. 由图7 可知,正电子寿命及抗弯强度随着TiO2 质量分数的增加有着相同的变化趋势. 间隙Ti4+的形成,造成缺陷和Al、Si 空位的存在,会使材料的物理化学性能发生改变. 间隙Ti4+的存在,虽然造成缺陷和空位的存在,但Ti4+与O2-之间通过静电作用,使得原来相互独立的氧离子成为一体,键强增大,所以抗弯强度增大. 但当TiO2 的质量分数超过6%时,部分Ti4+取代Si4+,而Ti—O 键比Si—O 键键强小,因而导致抗弯强度减小,表现在正电子寿命的变化和强度的变化呈正相关曲线.表1 归一后的正电子湮没寿命Table1 Positron annihilation lifetime after normalizedw(Ti4+)/%τ1 /psτ2 /ps I1/% I2/% τm /ps 281 ±4 473 ±10 68.0 32.0 345.64 4 282 ±4 465 ±12 65.5 34.5 340.99 6 281 ±4 472 ±15 76.8 23.2325.31 8 238 ±2 470 ±9 78.5 21.5 287.88 2 10227 ±2 433 ±8 73.0 27.0 282.62结语综上研究可知:①在以钙长石为主晶相的CaO-Al2O3-SiO2 微晶玻璃体系中,TiO2 能降低黏度,促进析晶,其最佳添加量 (质量分数)为6%,在核化温度为750 ℃,核化时间为2 h,晶化温度为950 ℃,晶化时间为2 h 时,其抗弯强度最大达314 MPa,显微硬度为830 MPa;②在CaOAl2O3-SiO2 体系中,有部分Ti4+被还原成Ti3+,产生顺磁共振吸收,导致Ti3+—O—Ti3+与氧空位缺陷间自旋角关联作用的变化,引起抗弯强度变化;TiO2 的加入,因其进入晶格或取代Si4+ 或产生空位,引起内部缺陷的变化,导致τ1 和τ2的变化,因而引起抗弯强度的变化;③g 因子、正电子寿命及抗弯强度三者之间的变化呈正相关.参考文献/ References:[1]Kurama S,Ozel S. The influence of different CaO source in the production of anorthite ceramics[J]. Ceramics International,2009,35:827-830.[2]Marques V M F,Tulyaganov D U,Agathopoulos S,et al.Low temperature synthesis of anorthite based glassceramics via sintering and crystallization of glass-powder compacts [J]. Journal of the European Ceramic Society,2006,26(13):2503-2510.[3]Kiyohiko ikeda,Hiroyuki kinoshita,Ryusuke Kawamura,et al. Production of high-strength glass-ceramics from industrial wastes using phase equilibrium diagram of CaOAl2O3-SiO2 system [J]. Journal of Solid Mechanics and Materials Engineering,2011,5(5):209-218.[4] Robert Carl,Wolfgang Wisniewski,Christian Russel.Reactionsduring electrochemically induced nucleation of mullite from a MgO-Al2O3-TiO2-SiO2-B2O3-CaO melt[J]. Crystal Growth & Design,2010,10 (7):3257-3262.[5]Khater G A . Influence of Cr2O3,LiF,CaF2 and TiO2 nucleants on the crystallization behavior and microstructure of glass-ceramics based on blast-furnace slag [J]. Ceramics International,2011,7:1-6.[6]Marc Dittmer,Matthias Müller,Christian Rüssel. Self-organized nanocrystallinity in MgO-Al2O3-SiO2 glasses with ZrO2 as nucleating agent [J]. Materials Chemistry and Physics,2010,24:1083-1088. [7]Razvan Stefan,Petru Pascuta,Adriana Popa,et al. XRD and EPR structural investigation of some zinc borate glasses doped with iron ions [J]. Journal of Physics and Chemistry of Solids,2012,73:221-226. [8]Ikeda K,Kinoshita H,Kawamura R,et al. Production of High-strength glass-ceramics from industrial wastes using phase equilibrium diagram of CaO-Al2O3-SiO2 system [J]. Journal of Solid Mechanics and Materials Engineering,2011,5(5):209-21.[9]Roy S,Basu B. Hardness properties and microscopic investigation of crack-crystal interaction in SiO2-MgO-Al2O3-K2O-B2O3-F glass ceramic system [J]. Journal of Materials Science:Materials in Medicine,2010,21(1):109-122.[10]Feng He,Yu Fang,Junlin Xie,et al. Fabrication and characterization of glass-ceramics materials developed from steel slag waste [J]. Materials and Design,2012,42:198-203.[11]Ren Xiangzhong,Zhang Peixin,Liang Xun,et al. Crystallization ofMgO-Al2O3-SiO2 glass-ceramics[J]. Journal of Shenzhen University Science and Engineering,2007,24(3):209-304.(in Chinese)任祥忠,张培新,梁讯,等. MgO-Al2O3-SiO2 系统微晶玻璃晶化行为研究[J]. 深圳大学学报理工版,2007,24(3):209-304.[12]Liu Hanqiao,Wei Guoxia,Liang Yin,et al. Effects of additive on crystallization behavior of arc-molten slag from incinerator fly ash [J]. Journal of Shenzhen University Science and Engineering,2011,28(6):559-564. (in Chinese)刘汉桥,魏国侠,梁茵,等. 配料对焚烧飞灰电弧炉熔渣晶化行为的影响[J]. 深圳大学学报理工版,2011,28(6):559-564.[13]Zhang Peixin,Hui Wenbin,Zhang Yong,et al. Molecular dynamics simulation for the rapid solidification process of MgO-Al2O3-SiO2 glass-ceramics [J]. Journal of Noncrystalline Solids,2012,358(12-13):1465-1473.[14]Rezvani M,Eftekhari-Yekt B,Solati-Hashjin M,et al.Effect ofCr2O3,Fe2O3 and TiO2 nucleants on the crystallization behaviour ofSiO2-Al2O3-CaO-MgO (R2O)glassceramics [J]. Ceramics International,2005,31:75-80.[15]Ebadzadeh T,GhasemiE . Effect of TiO2 addition on the stability oft-ZrO2 in mullite-ZrO2 [J]. Ceramics International,2002,28:447-450. [16]Sava B A,Adriana Diaconu,Lucica Boroica,et al. Raman and ESR study of sol-gel materials from ZnO-TiO2-B2O3 system [J]. Journal of Non-Crystalline Solids,2009,355:2020-2022.[17]Roy S,Basu B. Hardness properties and microscopic investigationof crack-crystal interaction in SiO2-MgO-Al2O3-K2O-B2O3-F glass ceramicsystem [J]. Journal of Materials Science:Materials in Medicine,2010,21 (1):109-122.。

Na2O-Al2O3-SiO2-P2O5玻璃的结构和析晶性能研究

Na2O-Al2O3-SiO2-P2O5玻璃的结构和析晶性能研究

第41卷第1期2022年1月硅㊀酸㊀盐㊀通㊀报BULLETIN OF THE CHINESE CERAMIC SOCIETYVol.41㊀No.1January,2022 Na2O-Al2O3-SiO2-P2O5玻璃的结构和析晶性能研究王明忠1,刘红刚2,钟㊀波1,许银生3,李继忠3,陆㊀平3(1.咸宁南玻光电玻璃有限公司,咸宁㊀437100;2.清远南玻节能新材料有限公司,清远㊀511508;3.武汉理工大学硅酸盐建筑材料国家重点实验室,武汉㊀430070)摘要:采用熔融-淬冷法制备了不同(Al2O3+P2O5)含量的碱铝硅酸盐玻璃,通过拉曼光谱㊁X射线衍射光谱㊁扫描电镜研究了其结构特征和析晶性能㊂发现随着(Al2O3+P2O5)含量减少,玻璃中Na2O含量增加,玻璃化转变温度从685ħ降低到622ħ,当减少至摩尔分数为22%时,出现析晶峰且起始析晶温度降低㊂拉曼光谱表明Q4P对应的拉曼峰强度变低且逐渐向低波数方向移动,说明Na2O作为网络修饰体使硅酸盐玻璃结构逐步解聚,玻璃的析晶能力逐渐增强㊂结果表明:当(Al2O3+P2O5)摩尔分数为22%时热处理后的样品存在晶型转变,700ħ热处理时以NaAlSiO4霞石晶体为主,900ħ时转变为以Na6.8Al6.3Si9.7O32霞石晶体为主㊂当(Al2O3+P2O5)的摩尔分数为21%和20%时,热处理后的样品能稳定析出Na3PO4和Na6.8Al6.3Si9.7O32晶体㊂热处理后的样品析出了耐酸侵蚀性较差的富磷相和Na3PO4晶体,导致化学稳定性变差㊂关键词:Na2O-Al2O3-SiO2-P2O5玻璃;微晶玻璃;铝硅酸盐玻璃;盖板玻璃;析晶;熔融-淬冷法;霞石中图分类号:TQ171㊀㊀文献标志码:A㊀㊀文章编号:1001-1625(2022)01-0295-07 Structure and Crystallization Behavior of Na2O-Al2O3-SiO2-P2O5GlassesWANG Mingzhong1,LIU Honggang2,ZHONG Bo1,XU Yinsheng3,LI Jizhong3,LU Ping3(1.Xianning CSG Photovoltaic Glass Co.,Ltd.,Xianning437100,China;2.Qingyuan CSG Energy Saving New Material Co.,Ltd.,Qingyuan511508,China;3.State Key Laboratory of Silicate Materials for Architectures,Wuhan University of Technology,Wuhan430070,China) Abstract:Alkali-aluminosilicate glasses with different(Al2O3+P2O5)concentrations were prepared by the melting-quenching method,and their structural characteristics and crystallization behavior were studied by Raman spectroscopy,X-ray diffraction spectroscopy,and scanning electron microscopy.It is found that as the concentration of(Al2O3+P2O5) decreases,the concentration of Na2O increases,resulting in the glass transition temperature decreases from685ħto 622ħ.When the(Al2O3+P2O5)concentration decreases to22%(mole fraction),a crystallization peak appears and the onset crystallization temperature gradually decreases.The intensity of the Raman vibration band corresponding to Q4P becomes lower and gradually shifts towards low frequency,indicating that the Na2O as a network modifier gradually depolymerizes the structure of silicate glass and enhances the crystallization ability of the glass.The results show that there is a crystalline transformation after heat treatment when the concentration of(Al2O3+P2O5)is22%(mole fraction).The main precipitation crystals are NaAlSiO4nepheline at700ħfor2h while it transforms to Na6.8Al6.3Si9.7O32nepheline crystals at900ħfor2h.When the concentration of(Al2O3+P2O5)is21%and20%(mole fraction),Na3PO4and Na6.8Al6.3Si9.7O32crystals are precipitated after heat treatment.After heat treatment,phosphorus-rich phase and Na3PO4 crystals with poor acid corrosion resistance are precipitated,resulting in poor chemical stability.Key words:Na2O-Al2O3-SiO2-P2O5glass;glass-ceramics;aluminosilicate glass;cover glass;crystallization;melting-quenching method;nepheline收稿日期:2021-06-16;修订日期:2021-11-10基金项目:国家自然科学基金(61975156);咸宁南玻光电玻璃有限公司高强度纳米微晶玻璃核心技术开发及产业化(XNGDJS20210820001)作者简介:王明忠(1973 ),男,高工㊂主要从事微晶玻璃的研究㊂E-mail:wangmz@通信作者:陆㊀平,博士,副研究员㊂E-mail:lupingwh@296㊀玻㊀璃硅酸盐通报㊀㊀㊀㊀㊀㊀第41卷0㊀引㊀言透明微晶玻璃因其优异的机械性能㊁良好的化学稳定性㊁高透光性,以及无电磁屏蔽效应,成为盖板玻璃的首选材料㊂在众多铝硅酸盐微晶玻璃体系中,Na2O-Al2O3-SiO2微晶玻璃具有良好的机械性能和抗冲击能力,在高危放射物处理㊁微波炉和牙科材料中得到了广泛研究㊂该体系中,钠霞石晶体形成的区域为SiO2摩尔分数约43%~62%,Al2O3约10%~25%,Na2O约20%~40%[1],在热处理过程中,晶核形成后会迅速长大,导致晶粒尺寸过大和晶粒大小不均匀,很难通过控制析晶工艺制备透明㊁稳定的微晶玻璃,且霞石晶体的过度生长不仅会影响光学性能,还会严重破坏母体玻璃网络结构,降低微晶玻璃的化学稳定性,为实际应用带来很多困难[2]㊂霞石晶体有三种晶型,低温的三斜霞石(正交晶型)㊁高温的三斜霞石(立方晶型)㊁霞石(六方晶型)[3],为了控制霞石晶体的尺寸,合适的析晶温度和引入晶核剂是控制晶化过程中晶体过度生长的主要方法[4-6]㊂何峰等[6]研究了析晶温度对Li2O-Al2O3-SiO2玻璃热膨胀系数的影响,成功制备了超低膨胀系数的微晶玻璃[6]㊂Mcmillan[7]发现在Li2O-Al2O3-SiO2体系中引入P2O5作为晶核剂时,即使很低浓度的P2O5都可以引起相分离并提供足量的晶核改善析晶过程㊂Morimoto[8]研究表明,在Na2O-x(Al2O3+P2O5)-SiO2体系中,当(Al2O3+P2O5)摩尔分数ȡ20%时,会发生分相形成连续的Al2O3-P2O5-SiO2相,当(Al2O3+P2O5)摩尔分数ȡ40%时,会析出磷石英型AlPO4晶体,和Jęczmionek等[9]的报道一致,当P2O5含量过高时会析出大量的磷酸盐晶相,这种磷酸盐晶体会降低玻璃的化学稳定性㊂因而,在Na2O-Al2O3-SiO2玻璃体系的霞石形成区域中通过调整(Al2O3+P2O5)摩尔分数,特别是控制P2O5的浓度和析晶温度,有望可控析出钠霞石微晶㊂本文采用熔融-淬冷法制备Na2O-Al2O3-SiO2-P2O5玻璃样品,通过调整Al2O3和P2O5的含量,在不同热处理温度下采用一步热处理方法制备了一系列微晶玻璃,通过差热曲线㊁X射线衍射光谱㊁拉曼光谱㊁扫描电镜等对玻璃的热性能㊁结构和微观形貌进行了表征,分析了霞石微晶玻璃的结构变化与析晶性能,研究了组成变化对玻璃结构和析晶性能的影响㊂1㊀实㊀验1.1㊀玻璃制备以Na2O-Al2O3-SiO2-P2O5体系为研究对象,采用熔融-淬冷法制备了碱铝硅酸盐玻璃,其摩尔组成如表1所示,其中n(SiO2)/n(Na2O)=2,n(Al2O3)/n(P2O5)=7.33,n(Al2O3)+n(P2O5)=x,样品依次命名为G1~G5㊂根据设计的玻璃化学组成,按照原料配比进行称料,经玛瑙研钵充分研磨后,置入铂铑合金坩埚在1620ħ高温下熔制4h㊂为减少原料挥发,熔制时使用铂金坩埚盖盖住坩埚㊂利用平板淬冷法首先制备淬冷样品,将淬冷后样品碎裂成不同尺寸,选取尺寸较大的碎裂样直接进行热处理,结合差热曲线确定热处理温度,在600~900ħ范围内以50ħ为梯度,分别热处理2h,确定热处理过程中的物相演变㊂表1㊀玻璃样品设计组成Table1㊀Composition of glass sampleSample Mole fraction/%x Al2O3P2O5Na2O SiO2 G12421.12 2.8825.3350.67G22320.24 2.7625.6751.33G32219.36 2.6426.0052.00G42118.48 2.5226.3352.67G52017.60 2.4026.6753.331.2㊀性能表征采用德国耐驰STA449F3综合热分析仪测试样品的差热曲线,升温速率为10ħ/min,测试范围为40~ 1000ħ,保护气氛为氩气,所有样品均采用铂金坩埚进行测试㊂用玛瑙研钵研磨筛分选取样品0.80~0.85mm 的颗粒,称取10mg进行测试㊂第1期王明忠等:Na2O-Al2O3-SiO2-P2O5玻璃的结构和析晶性能研究297㊀通过激光共聚焦显微拉曼光谱仪测试淬冷玻璃样品的微观结构信息㊂选用532nm的激光器,测试范围为200~1300cm-1,测试样品采用粉末样品㊂采用德国布鲁克公司的X射线衍射仪表征样品的物相演变过程,2θ角的测试范围为5ʎ~80ʎ,步长为0.02ʎ,扫描速度为10(ʎ)/min,加速电压为40kV,测试电流为40mA,X射线源为Cu Kα,采用表面抛光的块状样品进行测试㊂通过日立S-4800场发射扫描电镜表征样品的断面形貌㊂样品先超声15min除去表面的杂质,超声结束之后(将样品表面的水分用无尘纸擦拭干净)进行侵蚀(即在体积分数为2%的HNO3溶液中浸泡25s),侵蚀完毕之后,进行二次超声清洗㊂样品测试前,喷铂金40s,提高样品的导电性㊂2㊀结果与讨论2.1㊀热性能分析图1为直接淬冷玻璃样品的DSC曲线,各玻璃样品的特征温度点已标于图中,具体数值见表2㊂随着(Al2O3+P2O5)总含量减少,Na2O含量逐渐增加,玻璃的玻璃化转变温度T g从685ħ降低到622ħ㊂G1和G2样品无析晶峰,G3㊁G4和G5这3个样品分别出现2个析晶峰,对应的起始析晶温度T c和析晶峰温度T p 逐渐降低,ΔT(T c-T g)从G3样品的150ħ降低到131ħ,说明玻璃的析晶能力逐渐增强㊂其中,差热曲线上2个析晶峰说明主要有2种晶相的生成㊂表2㊀淬冷玻璃样品的特征温度Table2㊀Characteristic temperature of each component quenched glass sample/ħSample T gʃ2T cʃ2T p1ʃ2T p2ʃ2G1685G2670G3649779795886G4633763774821G5622753772818图1㊀淬冷玻璃样品的DSC曲线Fig.2㊀XRD patterns of quenched glass samples Fig.1㊀DSC curves of quenched glass samples图2㊀淬冷玻璃样品的XRD谱2.2㊀物相分析图2为淬冷玻璃样品的XRD谱,所有样品在15ʎ~35ʎ之间均呈现宽泛的馒头峰,说明淬冷玻璃样品均为非晶态,未发生析晶㊂从样品外观来看,也呈现一般玻璃所具有的透明特征㊂2.3㊀拉曼光谱分析图3为淬冷玻璃样品的Raman光谱,由于不同拉曼峰之间存在位置重叠,为了便于后续分析,将Raman 光谱进行归一化处理并进行图谱的高斯分峰拟合,结合相关文献,将Na2O-Al2O3-SiO2-P2O5系玻璃常见的拉曼光谱特征振动总结在表3中㊂拉曼光谱中,576cm-1㊁497cm-1㊁472cm-1的振动和SiO2玻璃的振动相关,归属于由TO4(T=Si㊁Al)四面体组成的三元环㊁四元环㊁六元环中T O T键的混合伸缩振动㊂位于298㊀玻㊀璃硅酸盐通报㊀㊀㊀㊀㊀㊀第41卷图3㊀淬冷玻璃样品的Raman 光谱及高斯分峰拟合曲线Fig.3㊀Raman spectra and corresponding deconvolution curves by Gaussian fitting of quenched glass samples 576cm -1的D2振动带,表明存在三元环;位于497cm -1的D1振动带,表明存在四元环;472cm -1以及低频区的拖尾,可能与三维排布的TO 4四面体组成的五元环或六元环甚至更高数量的多元环中的O 原子伸缩有关[10-11]㊂结合图3和表3可知,931~942cm -1之间的峰是由PO 3-4对称伸缩振动引起的,981~984cm -1之间的峰是由P 2O 5-7不对称伸缩振动引起的㊂随着样品中Al 2O 3和P 2O 5的总量不断减少,玻璃中Na 2O 含量的不断增加,PO 3-4对称伸缩振动和P 2O 5-7不对称伸缩振动的键的数量不断增加,这可能是由于产生的富磷相分相逐渐增加㊂在(Al 2O 3+P 2O 5)不断被(Na 2O +SiO 2)替代的过程中,Na 2O 作为网络修饰体扮演了越来越重要的角色㊂与硅酸盐结构相关的拉曼特征峰发生了很大变化,Q 4P 逐渐向低波数方向移动,G5样品的Q 4P 几乎消失,这表明硅酸盐结构的聚合度降低,这与已报道的Na 2O-SiO 2系玻璃的研究中,硅酸盐结构的聚合度随着Na 2O 含量的增多而减小的结论吻合㊂根据拉曼光谱可以推测,随着(Al 2O 3+P 2O 5)总量减少,原本作为电价平衡体的Na +被释放,以游离氧的形式存在于网络结构中,充当了网络修饰体的角色,使得原来聚合的玻璃网络结构遭到破坏㊂在此过程中,玻璃的析晶能力逐渐增强,被释放的Na +使PO 3-4四面体保持电价平衡[12]㊂表3㊀Na 2O-Al 2O 3-SiO 2-P 2O 5系统玻璃常见的拉曼光谱特征振动Table 3㊀Common Raman spectrum characteristic vibrations of Na 2O-Al 2O 3-SiO 2-P 2O 5glassesRaman shift /cm -1Corresponding characteristic vibration References 454~472Stretching-bending vibrations of T O T in five-or six-membered rings [2,9-10,13]497~502T O T vibrations in four-membered rings (D1band)[9]573~579T O T breathing vibrations in three-membered rings (D2band)[9,14]600~850T O T bending modes or motion of Si atoms;T O stretching vibrations involving oxygen motions in the T O T plane [9]931~942PO 3-4symmetrical stretching vibration [11]962~967Si O stretching vibration of Q 2P unit [10,15]981~984Asymmetric stretching vibration of P 2O 5-7[11]1008~1026Si O stretching vibration of Q 3P unit [10,15]1113~1127Si O stretching vibration of Q 4P unit [10,15]㊀㊀Note:Q n P (n =1,2,3,4)represents phosphate complexes with different number of bridging oxygen in TO 4unit groups.2.4㊀热处理样品的XRD 分析图4(a)为各样品在800ħ等温热处理的XRD 对比,从图中可以看出,G1和G2两个样品的析晶能力较差,经800ħ㊁2h 热处理之后,G1样品仍呈现宽泛的馒头峰,G2样品在21ʎ和35ʎ出现两个较弱的析晶峰,对应NaAlSiO 4霞石晶体析出㊂G3样品出现的析晶峰仍以NaAlSiO 4晶体为主㊂G4和G5两个样品的析晶能力较强,经800ħ㊁2h 热处理之后,稳定析出了Na 3PO 4和Na 6.8Al 6.3Si 9.7O 32晶体㊂图4(b)为G3样品在不同温度下热处理的XRD 对比㊂G3样品经过650ħ㊁2h 热处理之后没有析晶峰出现,升高热处理温度到700ħ之后有尖锐的NaAlSiO 4析晶峰出现㊂随着热处理温度的升高有Na 3PO 4和Na 6.8Al 6.3Si 9.7O 32析晶峰出现,并且NaAlSiO 4析晶峰逐渐减弱,而Na 6.8Al 6.3Si 9.7O 32的析晶峰逐渐增强㊂G3样品作为中间组分样品,经过700ħ热处理之后直接析出NaAlSiO 4晶体,热处理温度升高之后逐渐过渡到以析出Na 6.8Al 6.3Si 9.7O 32晶体为主,这与霞石析晶过程中存在晶型转变的结论一致[15-16]㊂通过谢乐公式,可以估算出G3样品中NaAlSiO 4晶体尺寸为41~53nm,Na 6.8Al 6.3Si 9.7O 32的尺寸为40~43nm㊂但在G4和G5样品热处理后并未观察到NaAlSiO 4晶体,如图4(c)和图4(d)所示,在700ħ热处理之后直接析出Na 6.8Al 6.3Si 9.7O 32晶体,G4微晶玻璃第1期王明忠等:Na2O-Al2O3-SiO2-P2O5玻璃的结构和析晶性能研究299㊀中晶体尺寸为47~53nm,G5微晶玻璃中晶体尺寸为50~54nm㊂图4㊀微晶玻璃样品的XRD谱Fig.4㊀XRD patterns of glass-ceramics samples㊀㊀结合差热分析结果,G1和G2玻璃比较稳定,DSC曲线上未观察到析晶峰,热处理也较难析出晶体㊂随着(Al2O3+P2O5)总量减少,Na2O含量增加,玻璃的析晶能力逐渐加强,主要析出Na3PO4晶体和NaAlSiO4 (或Na6.8Al6.3Si9.7O32)霞石晶体2种晶相,和差热曲线上2个析晶峰对应㊂此外,随着(Al2O3+P2O5)含量降低,特别是Al2O3含量的降低,减少了POAl络合物出现的概率,有助于P2O5作为晶核剂分散在玻璃网络中,使得玻璃的析晶能力逐渐加强[17-18]㊂2.5㊀热处理样品的SEM分析图5为G3玻璃在不同温度下热处理2h后经酸侵蚀后的微观形貌,图5(a)中出现了密集的小颗粒,结合图4(b)的XRD结果可知,这主要与玻璃的分相有关㊂图5(b)中出现了明显的侵蚀形貌,这是由于热处理温度升高到700ħ之后,析出了NaAlSiO4霞石晶体,导致玻璃的局部稳定性降低,因而出现了小面积的侵蚀形貌㊂这表明微晶玻璃中局部存在不耐侵蚀的富磷玻璃相,受到酸侵蚀后易被侵蚀掉或者以小颗粒形式掉落到侵蚀溶液中㊂随着热处理温度升高至800ħ,NaAlSiO4㊁Na3PO4和Na6.8Al6.3Si9.7O32三种晶体同时析出,在图5(c)中可以观察到,受到侵蚀的不规则区域逐步扩大㊂样品经过900ħ热处理之后,图5(d)中微晶玻璃的原始形貌已经完全被侵蚀㊂结合XRD数据分析,由于热处理过程中会形成富磷分相区[19-20],耐酸侵蚀性较差的富磷玻璃相及析出的Na3PO4晶粒会被侵蚀掉或掉落到侵蚀溶液中㊂随着热处理温度的升高,玻璃的析晶程度逐渐加强,带走了大量的网络形成体,使母体玻璃的耐侵蚀性严重下降,因此受到酸侵蚀后仅剩部分残余玻璃相和霞石晶体(见图5(d))㊂300㊀玻㊀璃硅酸盐通报㊀㊀㊀㊀㊀㊀第41卷图5㊀不同温度热处理后样品的SEM照片Fig.5㊀SEM images of samples heat treated at different temperatures3㊀结㊀论(1)随着(Al2O3+P2O5)摩尔分数从24%减少到20%,Na2O含量逐渐增加,玻璃化转变温度从685ħ降低到622ħ㊂当(Al2O3+P2O5)的摩尔分数为24%和23%时,样品的DSC曲线上未观察到析晶峰,说明玻璃具有较好的稳定性;当(Al2O3+P2O5)的摩尔分数为22%㊁21%和20%时,玻璃样品的DSC曲线上均出现2个明显的析晶峰㊂(2)随着(Al2O3+P2O5)含量减少,Na2O作为网络修饰体使硅酸盐玻璃结构逐步解聚,玻璃的析晶能力逐渐增强,拉曼光谱表明Q4P对应的振动峰逐渐向低波数方向移动,当(Al2O3+P2O5)摩尔分数为20%时,Q4P 振动峰几乎消失㊂此外,随着(Al2O3+P2O5)含量减少,特别是Al2O3含量降低,减少了POAl络合物出现的概率,有助于P2O5作为晶核剂分散在玻璃网络中,使得玻璃的析晶能力逐渐加强,这与差热分析结果相对应㊂(3)(Al2O3+P2O5)摩尔分数为22%的热处理样品存在晶型转变,700ħ热处理时以NaAlSiO4晶体为主,900ħ以Na6.8Al6.3Si9.7O32晶体为主㊂(Al2O3+P2O5)摩尔分数为21%和20%时能稳定析出Na3PO4和Na6.8Al6.3Si9.7O32晶体㊂(4)扫描电镜照片表明热处理温度升高后,耐酸侵蚀性较差的富磷玻璃相及析出的Na3PO4晶粒会被侵蚀掉或掉落到侵蚀溶液中,受酸侵蚀的区域增加,经过900ħ㊁2h热处理的G3样品仅剩残余玻璃相和霞石晶体㊂参考文献[1]㊀MARTÍN M I,ANDREOLA F,BARBIERI L,et al.Crystallisation and microstructure of nepheline-forsterite glass-ceramics[J].CeramicsInternational,2013,39(3):2955-2966.[2]㊀DESHKAR A,GULBITEN O,YOUNGMAN R E,et al.Why does B2O3suppress nepheline(NaAlSiO4)crystallization in sodiumaluminosilicate glasses?[J].Physical Chemistry Chemical Physics,2020,22(16):8679-8698.[3]㊀MARCIAL J,KABEL J,SALEH M,et al.Structural dependence of crystallization in glasses along the nepheline(NaAlSiO4)-eucryptite(LiAlSiO4)join[J].Journal of the American Ceramic Society,2018,101(7):2840-2855.第1期王明忠等:Na2O-Al2O3-SiO2-P2O5玻璃的结构和析晶性能研究301㊀[4]㊀武丽华,陈㊀福,李慧勤.含磷Li2O-Al2O3-SiO2超低膨胀透明微晶玻璃的析晶机理[J].功能材料与器件学报,2010,16(6):519-525.WU L H,CHEN F,LI H Q.Crystallization mechanism of transparent Li2O-Al2O3-SiO2glass-ceramics with ultralow-thermal expansion[J].Journal of Functional Materials and Devices,2010,16(6):519-525(in Chinese).[5]㊀孙㊀慧,黄永前,杨㊀芃.TiO2对R2O-MgO-Al2O3-SiO2-ZrO2系微晶玻璃析晶及性能的影响[J].硅酸盐通报,2015,34(7):1825-1828+1834.SUN H,HUANG Y Q,YANG P.Effect of adding TiO2on crystallization and properties of R2O-MgO-Al2O3-SiO2-ZrO2glass-ceramics[J].Bulletin of the Chinese Ceramic Society,2015,34(7):1825-1828+1834(in Chinese).[6]㊀何㊀峰,陈美桃,施㊀江,等.析晶温度对低膨胀LAS微晶玻璃的影响[J].硅酸盐通报,2020,39(2):592-600+611.HE F,CHEN M T,SHI J,et al.Effect of crystallization temperature on LAS glass-ceramics with low expansion[J].Bulletin of the Chinese Ceramic Society,2020,39(2):592-600+611(in Chinese).[7]㊀MCMILLAN P.Glass ceramics[M].2nd ed.New York:Academic Press,1979.[8]㊀MORIMOTO S.Phase separation and crystallization in the system SiO2-Al2O3-P2O5-B2O3-Na2O glasses[J].Journal of Non-Crystalline Solids,2006,352(8):756-760.[9]㊀J CZMIONEK L,KUCHARSKI J,WASYLAK J.AlPO4-containing glass-crystalline materials in the system Li2O-Al2O3-P2O5[J].BerichteDer Bunsengesellschaft Für Physikalische Chemie,1996,100(9):1453-1455.[10]㊀LE LOSQ C,NEUVILLE D R,FLORIAN P,et al.The role of Al3+on rheology and structural changes in sodium silicate and aluminosilicateglasses and melts[J].Geochimica et Cosmochimica Acta,2014,126:495-517.[11]㊀MYSEN B O,CODY G D.Silicate-phosphate interactions in silicate glasses and melts:Ⅱ.quantitative,high-temperature structure of P-bearingalkali aluminosilicate melts[J].Geochimica et Cosmochimica Acta,2001,65(14):2413-2431.[12]㊀TRIPATHI H,KUMAR HIRA S,SAMPATH KUMAR A,et al.Structural characterization and in vitro bioactivity assessment of SiO2-CaO-P2O5-K2O-Al2O3glass as bioactive ceramic material[J].Ceramics International,2015,41(9):11756-11769.[13]㊀DING J,CHEN Y K,CHEN W,et al.Effect of P2O5addition on the structural and spectroscopic properties of sodium aluminosilicate glass[J].Chinese Optics Letters,2012,10(7):71602-71605.[14]㊀MYSEN B O,LUCIER A,CODY G D.The structural behavior of Al3+in peralkaline melts and glasses in the system Na2O-Al2O3-SiO2[J].American Mineralogist,2003,88(11/12):1668-1678.[15]㊀罗㊀澜,李家治,吉㊀昂,等.CaO-MgO-Al2O3-SiO2-P2O5-F玻璃中Si O键性研究[J].上海建材学院学报,1992(4):280-285.LUO L,LI J Z,JI A,et al.A study on the Si O bonding in CaO-MgO-Al2O3-SiO2-P2O5-F glasses[J].Journal of Building Materials,1992(4):280-285(in Chinese).[16]㊀DESHKAR A,MARCIAL J,SOUTHERN S A,et al.Understanding the structural origin of crystalline phase transformations in nepheline(NaAlSiO4)-based glass-ceramics[J].Journal of the American Ceramic Society,2017,100(7):2859-2878.[17]㊀GLATZ P,COMTE M,CORMIER L,et al.Different roles of phosphorus in the nucleation of lithium aluminosilicate glasses[J].Journal of Non-Crystalline Solids,2018,493:48-56.[18]㊀HÖLAND W,APEL E,VAN T HOEN C,et al.Studies of crystal phase formations in high-strength lithium disilicate glass-ceramics[J].Journal of Non-Crystalline Solids,2006,352(38/39):4041-4050.[19]㊀昝昱廷,陆㊀平,牛韵雅.P2O5对Na2O-Al2O3-SiO2系统玻璃结构和分相的影响[J].硅酸盐通报,2019,38(8):2492-2496+2505.ZAN Y T,LU P,NIU Y Y.Effects of P2O5on the structure and phase separation of Na2O-Al2O3-SiO2glasses[J].Bulletin of the Chinese Ceramic Society,2019,38(8):2492-2496+2505(in Chinese).[20]㊀LI J Z,WANG M Z,LU P.Nucleating role of P2O5in nepheline-based transparent glass-ceramics[J].Journal of the American Ceramic Society,2021,104(11):5614-5624.。

Na2O-CaO-Al2O3-SiO2系统微晶玻璃的析晶动力学研究

Na2O-CaO-Al2O3-SiO2系统微晶玻璃的析晶动力学研究

Na2O-CaO-Al2O3-SiO2系统微晶玻璃的析晶动⼒学研究Na 2O -CaO -A l 2O 3-S i O 2系统微晶玻璃的析晶动⼒学研究3匡敬忠33,邓庚凤,胡⽵⽣(南⽅冶⾦学院材料化⼯系,江西 赣州 341000)摘要:Na 2O -Ca O -A l 2O 3-Si O 2系统微晶玻璃是⼀种新型建筑材料,该材料不仅具有⼀定的⼒学性能,还具有良好的装饰效果。

本⽂采⽤差热分析(DT A )⽅法对Na 2O -Ca O -A l 2O 3-Si O 2系统微晶玻璃的析晶动⼒学参数进⾏了测定,研究了该系统微晶玻璃析晶动⼒学。

其结果表明:随着Ca O 含量的增加,该系统微晶玻璃的析晶活化能E 和动⼒学析晶参数k (T p )总体上是上升的。

晶化指数n 均⼩于3,表明该系统微晶玻璃以表⾯析晶的⽅式析晶。

关键词:微晶玻璃;析晶动⼒学;差热分析中图分类号:T Q171.1 ⽂献标识码:A ⽂章编号:1000-2871(2005)06-0005-05Stud i es of the Cryst a lli za ti on D ynam i cs ofNa 2O -CaO -A l 2O 3-S i O 2Gl a ss -Ceram i csK UAN G J ing -zhong,D EN G Geng -feng,HU Zhu -sheng(Depart m ent of Material and Che m ical Engineering,Southern I nstitute of Metallurgy,Ganzhou 341000,China )Abstract:Na 2O -Ca O -A l 2O 3-Si O 2glass -cera m ics is a ne w kind of constructi onal material .It not only p r ovides with good mechanical p r operties,but als o possesses of good decorative effects .Thekinetic para meters of this glass -cera m ics were calculated by differential ther mal analysis (DT A ),and the crystallizati on kinetic of this glass -cera m ics syste m was investigated .The results indicate that thecrystallizati on activati on energy (E )and kinetic crystallizati on para meter k (T p )increase with increasing Ca O content eventually .The crystalline indexes (n )are all less than 3and indicate that for this glass -cera m ic syste m the crystallizati on p r ocess is surface crystallizati on .Key words:glass -cera m ic;crystallizati on kinetics;differential ther mal analysis (DT A )1 引⾔Na 2O -Ca O -A l 2O 3-Si O 2系统是硅酸盐⼯业的基础系统,也是⽩⾊微晶玻璃的主要系统[1]。

不同Al2O3_

不同Al2O3_

(1. State Key Laboratory of Silicate Materials for Architectures, Wuhan University of Technology, Wuhan 430070, China;
2. Hepu Research Center for Silicate Materials Industry Technology, Hepu 536199, China)
4492
玻 璃
硅 酸 盐 通 报
第 42 卷
从室温加热至 1 200 ℃ ,从而确定基础玻璃的核化、晶化温度。 利用场发射扫描电子显微镜( Zeiss sigma
300) 对制备的微晶玻璃进行微观结构表征。 扫描电镜观察前,将微晶玻璃样品在体积分数为 5% 的 HF 溶液
在镁铝硅( MgO-Al2 O3 -SiO2 , MAS) 微晶玻璃体系中,MgO、Al2 O3 和 SiO2 三种氧化物在玻璃网络中所扮
演的角色不同,其含量会对微晶玻璃结晶特性产生不同的影响 [10-14] 。 SiO2 是一种网络构成体,增加其含量
能增强玻璃网络结构的稳定性;MgO 属于网络外体,增加其含量会导致玻璃不稳定性增大,从而加速晶体析
results show that as the mass ratio of Al2 O3 / SiO2 increases from 0. 52 to 0. 64, the glass transition temperature T g of the
parent glass increases and the crystallization peak temperature T p of the parent glass decreases, promoting the precipitation

高效节能微纳结构材料体系研究

高效节能微纳结构材料体系研究

项目名称:高效节能微纳结构材料体系研究首席科学家:杨振忠中国科学院化学研究所起止年限:2012.1至2016.8依托部门:中国科学院一、关键科学问题及研究内容2.1 总体思路发挥化学、材料、物理等学科交叉的优势,围绕工业和生活中热能损耗这一普遍问题,以提高热能使用效率为突破口,解决能源供求之间的矛盾,通过纳米科学与技术寻找大幅度提高节能解决方案,为社会经济低碳绿色可持续发展做出贡献。

综合我们在微纳结构材料设计和可控制备及热传递规律研究方面的优势,开发新型高效节能材料体系,特别关注体相与表/界面微纳结构的构筑及其对材料热物理性能的影响,力求在高效节能微纳结构材料的理论、制备方法及应用方面的若干重大问题上取得突破,取得一批国际领先的研究成果。

本项目选择实际应用中总体热能耗突出的几个典型领域为研究对象,针对其中的关键科学问题,开展新型高效节能微纳材料体系的结构控制、功能复合和热物理规律的系统研究,重点关注微纳结构对材料热物理性能的显著影响,制备柔性纳米结构多孔材料,提高材料的隔热保温效果;控制材料的表/界面微纳结构及浸润性,强化材料的传热性能;将相变储能材料与微纳结构材料复合,实现对热能时空分布的智能调控;同时关注上述结构与材料的安全性和时效性。

2.2 本项目所要研究的关键科学问题“高效节能微纳结构材料体系”的研究需要在基础理论上取得突破,以此指导设计制备微纳结构材料体系;在此基础上,结合纳米科学与技术方面的最新进展,有效地实现微纳结构的构筑,并对其热传递性能进行精确表征和深入研究,为高效节能材料体系的制备和成功应用奠定基础,为此本课题拟解决的关键问题包括:1) 探索微纳结构材料的体相、表/界面结构与热传递性能关系,发展纳米尺度热能传递表征新原理和新方法,揭示微纳尺度上的热传递物理规律;2) 面向新型节能材料包括高效隔热、强化传热以及智能热能调控材料体系,发展结构设计、材料制备和功能集成新方法;3) 面向节能材料应用,为稳定体系结构/性能和实现材料安全性,发展系列控制技术。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

Abstract: CaOAl2 O3 SiO2 system ( CAS ) glassceramics with anorthite crystal structure was prepared by meltmethod. Its microstructure and morphology were characterized by differential thermal analysis ( DTA) ,Xray diffraction ( XRD ) and scanning electron microscope ( SEM ) . The effects of TiO2 content on the relationship between microstructure and mechanical properties for the CAS glassceramics were also investigated by electron paramagnetic resonance ( EPR ) and the position annihilation technique ( PAT ) . The results showed that the TiO2 content does not affect the type of the main crystalline phase of CAS glassceramics,but it could reduce the crystallization peak temperature and promote the crystallization. The relationship between g factor and bending strength
Microstructure and mechanical properties of the SiO2 system glassceramics CaOAl2O3Ren Xiangzhong ,Yi Xianwen,Zhang Yong,Liu Yan, Zhang Peixin,and Liu Jianhong
http: / / journal. szu. edu. cn
320
深圳大学学报理工版
ห้องสมุดไป่ตู้
第 30 卷
showed that during the melting and heattreatment process,part of the Ti4 + ions were reduced to Ti3 + and formed oxygen vacancies,the spin angular correlation between Ti3 + —O—Ti3 + and oxygen vacancies affected the bending strength directly. The relationship between positron lifetime and bending strength showed that interval Ti4 + could make some defects and Al,Si vacancies,which could affect the mechanical properties. Electrostatic interaction between Ti4 + and O2 - could make the independent oxonium ion into an integral,which was favourable to bending strength. When the TiO2 content was higher than 6% ,some Si4 + were substituted by Ti4 + ,and the Ti—O bond was weaker than the Si—O bond,which led to a decrease in bending strength. When the content was 6% ,the microhardness was 830 MPa, and the bending strength was 314 MPa in the heat treatment conditions of nucleation temperature 750 ℃ , nucleation time 2 h,crystallization temperature 950 ℃ , crystallization time 2 h. Key words: glass ceramics; electron paramagnetic resonance; position annihilation technique; mechanical properties; microstructure; microhardness 以钙长石为主晶相的微晶玻璃因具有低热膨胀 系数、低介电常数、良好的力学性能及优良的耐化
O2 - 间通过静电作 用, 使 原 来 相 互 独 立的 氧 离 子 成 为一 体, 键 强 增大, 导 致 抗弯 强度 增大; 当 TiO2 超 过 6% 时,部分 Ti4 + 取代 Si4 + ,而 Ti—O 键比 Si—O 键键强小,导致抗弯强度减弱. 在核化温度为 750 ℃ ,核 化时间为 2 h,晶化温度为 950 ℃ ,晶化时间为 2 h,TiO2 质 量 分数为 6% 时,CAS 系微 晶 玻璃 具 有优 良 的 力学性能,抗弯强度为 314 MPa,显微硬度为 830 MPa. 关键词: 微晶玻璃; 顺磁共振; 正电子湮没; 力学性能; 微观结构; 显微硬度 doi: 10. 3724 / SP. J. 1249. 2013. 03319 中图分类号: TQ 171 文献标志码: A
合料,于球磨罐中研磨 7 h,混合均匀,再放入 200 mL 高纯氧化铝坩埚中,置于高温硅钼棒电炉中以 5 ~ 10 ℃ / min 的速率升至 1 550 ℃ 后保温 4 ~ 5 h. 待 其熔融后将此玻璃液浇铸在预先加热到 500 ℃ 的钢 制磨具上成型 ( 规格大约为 70 mm × 55 mm × 10 mm) ,随后迅速将已经成型的玻璃块放入 700 ℃ 的 退火炉中保温 2 h, 然后自然降温. 将退火的玻璃 切割成需要测试的规格后,放入马弗炉中进行热处 理. 热处理条件为核化温度 750 ℃ , 核化时间 2 h, 晶化温度 950 ℃ ,晶化时间 2 h,制得微晶玻璃. 1. 2 材料表征 将退火的基础玻璃磨成粉末, 过 200 目筛, 利 用同步热分析仪 ( STA409PC , 德国 ) 确定玻璃的 核化和晶化温度, 参比样品为 Al2 O3 , 升温速率为 10 ℃ / min. 将样品用体积分数为 10% 的 HF 溶液浸 泡 60 s 后,用清水洗净, 采用扫描电镜 ( S - 570 , 日本) 观察样品的形貌. 采用 X 射线衍射仪 ( D8 ADVANCE ,德国 ) 测 定 微 晶 玻 璃 的 晶 相, Cu 靶 Kα 射线,测试电压为 40 kV, 测试电流为 40 mA, 扫描速率为 2° / min. 将微晶玻璃切成 10 mm × 10 mm × 2 mm 的 小 方 块, 在 Vickers 硬 度 仪 ( HXD1000 ,中国) 上测定显微硬度. 将微晶玻璃试样制 成 5 mm × 5 mm × 50 mm 的矩形条在万能电子拉力 机 ( CMT4304 ,中国) 上测定抗弯强度. 将热处理 后的样品磨成粉末,过 200 目筛, 在电子顺磁共振 200D SRC10 /12 , 德国 ) 上测试电子顺 谱仪 ( ER磁共振谱,测试微波频率为 9055. 649 MHz,微波功 率为 0. 998 mW,调制频率为 100 kHz,扫场宽度为 200 mT. 将微晶玻璃切成 10 mm × 10 mm × 1 mm 的 薄片,在快 - 快符合型正电子寿命谱仪 ( 美国 ) 上
第 30 卷 第 3 期 2013 年 5 月
深圳大学学报理工版 JOURNAL OF SHENZHEN UNIVERSITY SCIENCE AND ENGINEERING
Vol. 30 No. 3 May 2013
【材料科学 / Material Science】
College of Chemistry and Chemical Engineering,Shenzhen Key Laboratory of New Lithiumion Battery and Mesoporous Cathode Materials,Shenzhen University,Shenzhen 518060 ,P. R. China
[113 ] . 在微晶玻璃研 学腐蚀性,受到学者们的青睐 究中, TiO2 作 为 晶 核 剂 的 机 理 一 直 是 研 究 的 热 [1416 ] . Rezvani 等[14]认为 TiO2 不影响 SiO2 Al2 O3 点 CaOMgO ( R2 O) 微晶玻璃的析晶机理,但能通过降 [15 ] 低黏度减小析晶活化能. Ebadzadeh 等 认为 TiO2 在莫来石型微晶玻璃中是非常有效的晶核剂. Sava
Received: 2013-01-08 ; Accepted: 2013-04-01 Foundation: National Natural Science Foundation of China ( 50974090 ) ; Shenzhen Science and Technology Plan Foundation ( JC201105130413A) Corresponding author: Professor Ren Xiangzhong. Email: renxz@ Citation : Ren Xiangzhong,Yi Xianwen,Zhang Yong,et al. Microstructure and mechanical properties of the CaOAl2 O3 SiO2 system glassceramics [ J] . Journal of Shenzhen University Science and Engineering, 2013 , 30 ( 3 ) : 319324. ( in Chinese)
相关文档
最新文档
