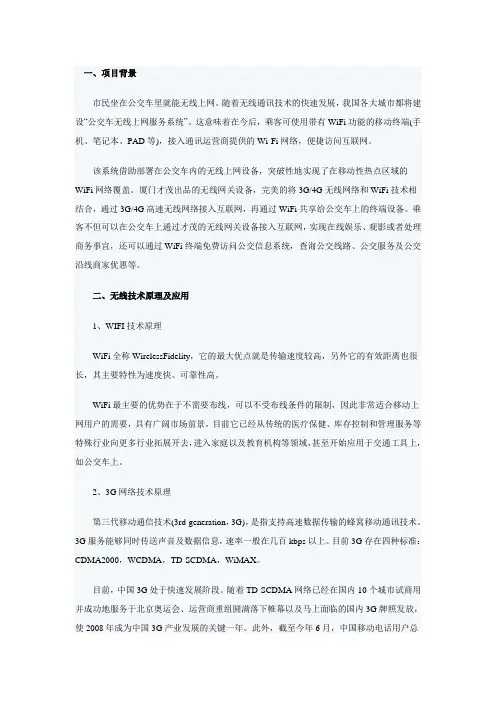

公交车无线上网服务系统
一、项目背景市民坐在公交车里就能无线上网。
随着无线通讯技术的快速发展，我国各大城市都将建设“公交车无线上网服务系统”。
这意味着在今后，乘客可使用带有WiFi功能的移动终端(手机、笔记本、PAD等)，接入通讯运营商提供的Wi-Fi网络，便捷访问互联网。
该系统借助部署在公交车内的无线上网设备，突破性地实现了在移动性热点区域的WiFi网络覆盖。
厦门才茂出品的无线网关设备，完美的将3G/4G无线网络和WiFi技术相结合，通过3G/4G高速无线网络接入互联网，再通过WiFi共享给公交车上的终端设备。
乘客不但可以在公交车上通过才茂的无线网关设备接入互联网，实现在线娱乐、观影或者处理商务事宜，还可以通过WiFi终端免费访问公交信息系统，查询公交线路、公交服务及公交沿线商家优惠等。
二、无线技术原理及应用1、WIFI技术原理WiFi全称WirelessFidelity，它的最大优点就是传输速度较高，另外它的有效距离也很长，其主要特性为速度快、可靠性高。
WiFi最主要的优势在于不需要布线，可以不受布线条件的限制，因此非常适合移动上网用户的需要，具有广阔市场前景。
目前它已经从传统的医疗保健、库存控制和管理服务等特殊行业向更多行业拓展开去，进入家庭以及教育机构等领域，甚至开始应用于交通工具上，如公交车上。
2、3G网络技术原理第三代移动通信技术(3rd-generation，3G)，是指支持高速数据传输的蜂窝移动通讯技术。
3G服务能够同时传送声音及数据信息，速率一般在几百kbps以上。
目前3G存在四种标准：CDMA2000，WCDMA，TD-SCDMA，WiMAX。
目前，中国3G处于快速发展阶段。
随着TD-SCDMA网络已经在国内10个城市试商用并成功地服务于北京奥运会、运营商重组圆满落下帷幕以及马上面临的国内3G牌照发放，使2008年成为中国3G产业发展的关键一年。
此外，截至今年6月，中国移动电话用户总数已突破6亿大关，互联网用户数也达到了2亿户。
厦门才茂工业口GPRS路由器CMR实用技术参数
厦门才茂工业级4口GPRS路由器CM3155R技术参数一、产品简介厦门才茂工业级4口GPRS路由器CM3155R,是一款采用移动GPRS网络,工业级设计,带4个以太网口RJ45地无线路由器.设备采用高性能地工业级ARM9通信处理器,以嵌入式实时操作系统为软件支撑平台,系统集成了全系列从逻辑链路层到应用层通信协议,支持VPN（包括PPTP+L2TP+MPPE和IPSEC+GRE）,IPTABLE防火墙,静态及动态路由,PPPserver及PPP client,,DHCP server及DHCPclient,DDNS,防火墙,SNAT/DNAT,DMZ主机,WEB配置,支持APN/VPDN,支持上电自动拨号,自动维护通信链路,保证链路永远在线,支持自动定时上线和下线功能等功能.b5E2R。
该产品整机采用工业级设计；系统带有看门狗WDT保护,另外加载了系统监测保护SWP（System Watch Protect）；产品通过电力3000V电击测试；产品拥有维护系统稳定地专利技术,确保设备永远在线；经过严格地设计、测试和8年地实际应用,产品性能稳定可靠.p1Ean。
本产品已广泛应用于金融交易,邮政交易,智能电网,智能交通,环保监测,消防监控,安防监控,水利监测,公共安全,广告发布,遥感勘测,工业控制,油田监测,煤矿监测,地震监测,气象监测,仪表监测,水表抄表,电表抄表,燃气抄表,热网监控,集中抄表等行业.DXDiT。
产品接口图：产品全景正面接口反面接口产品配件图片：电源以太网线串口线可配天线二、产品特性工业级设计1.工业级CPU：工业级ARM9高性能嵌入式处理,200MPS；带 16KB Dcache,高速缓存数据,加快高速数据访问速度；带16KB Icache,高速指令缓存,加强了指令处理速度.RTCrp。
2.工业级无线模块：采用工业级无线模块,抗干扰强,传输稳定.3.实时操作系统：采用LINUX2.6.28操作系统,带内存管理单元,实时性强,功能升级快,系统稳定,带完善TCP/IP协议栈；5PCzV。
64路VNR参数
支持手动，自动，动态监测，告警触发录像模式
备份方式
支持硬盘、U盘，USB移动硬盘，USB刻录，网络存储和备份（部分需IPC支持）
操作方式
鼠标,键盘控制
本地登录
用户名与密码
录像保存
本地硬盘，网络
外部接口
网络视频输入（模式）
①64×(1280*960)+sub[640*480]+4Ref.+4Play 64路130万IP网络摄像机
监视图像质量
5MP(2592×1944)/3MP(2048×1536)/1080P(1920×1080)/960P(1280×960)/
720P(1280×720)
图像动态检测
每画面可检测多个检测区域，可设置6级灵敏度（需IPC支持）
图像回放质量
1/4/9路同步回放
区域遮挡设置
每路支持4个区域遮挡块（需IPC支持）
安装方式
台式安装，标准机柜安装
2014-11月
产品型号：NK-NVR7064-9S
产品亮点：
•支持6×6分割32路同屏显示，另外32路分页下一序列显示，支持9路1080/960P/720P同屏回放
•支持P2P云服务，通过云接入、云监控、云转发实现任意终端随时随地访问IPC和NVR的功能。
•支持国标ONVIF协议，支持Highprofile S,Highprofile G,可接驳符合ONVIF、RTSP标准及众多主流厂商的网络摄像机
操作系统嵌入式linux操作系统图像编码控制图像编码质量可调节可变码流和限定码流可选每个通道可设置视频标准5mp25921944303mp2048153630帧秒1080p1920108030监视图像质量5mp259219443mp204815361080p19201080960p1280960720p1280720图像动态检测每画面可检测多个检测区域可设置6级灵敏度需ipc支持图像回放质量149路同步回放区域遮挡设置每路支持4个区域遮挡块需ipc支持录像方式支持手动自动动态监测告警触发录像模式备份方式支持硬盘u盘usb移动硬盘usb刻录网络存储和备份部分需ipc支持操作方式鼠标键盘控制本地登录用户名与密码录像保存本地硬盘网络外部接口网络视频输入模式641280960sub6404804ref
CMR-155TC-ADSL光综合业务传输设备说明书
CMR-155TC-ADSL光综合业务传输设备用户手册※安全使用须知本设备在设计使用范围内具有良好可靠的性能，但仍应避免人为对设备造成的损害或破坏。
◆仔细阅读本手册，并保存好本手册，以备将来参考用。
◆不要将设备放置在接近水源或潮湿的地方。
◆不要在电源电缆上放任何东西，不要将电缆打结或包住，并应将其放在不易碰到的地方。
◆电源接头以及其它设备连接件应互相连接牢固，请经常检查。
◆连接电源线时，务必认真按接线柱标注接线；所用电源必须满足如下条件：1．直流－48V机种：-36V ~-72V2．交流220V机种：220V±20％，50Hz◆请注意设备清洁，必要时可用软棉布擦拭。
◆在下列情况下，请立即断开电源，并与公司联系。
1．设备进水；2．设备摔坏或机壳破裂；3．设备工作异常或展示的性能已完全改变；4．设备产生气味、烟雾或噪音。
◆请不要自己修理设备，除手册中有明确指示外。
※注意本手册任何部分不得复印，翻制或以任何形式在网络中发送，除非得到本公司的书面许可。
本说明书所提及的商标所有权由各商标持有人所有。
本公司有权随时更改产品性能及本说明书而不事先通知客户。
对于以任何形式修改产品及本说明书而造成的产品功能不能实现或对其他产品、人身造成影响，本公司将不负任何责任。
本公司对由合法渠道取得产品的用户提供一年免费质保，终身维护。
在质保期内由于产品本身质量而造成不能正常使用的，本公司负责更换，回收的产品由本公司所有。
版本号：VER 2.2日期：2006年12月目录目录 ............................................................................................................... ２一．产品简介 ................................................................................................... １二．主要功能 ................................................................................................... １三．技术指标 ................................................................................................... ２3.1．光接口.................................................................................................................... ２3.2．E1接口 .................................................................................................................. ３3.3．100M以太网接口 ................................................................................................. ３3.4．话路接口................................................................................................................ ３3.5．RS232接口............................................................................................................ ４3.6．10Base-T接口 ....................................................................................................... ４3.7．故障监测................................................................................................................ ４3.8．铃流........................................................................................................................ ４3.9．供电条件................................................................................................................ ４3.10．工作环境.............................................................................................................. ５3.12．外形尺寸.............................................................................................................. ５四．产品外观 ................................................................................................... ５4.1．设备前面板外观.................................................................................................... ５4.2．设备后面板外观.................................................................................................... ５4.3．设备指示灯含义.................................................................................................... ６五．接口信号定义图 ....................................................................................... ７5.1．光接口定义............................................................................................................ ７5.2．E1接口定义 .......................................................................................................... ７5.3．100Base-T接口定义 ............................................................................................. ７5.4．电话接口定义........................................................................................................ ８5.4．RS232接口定义.................................................................................................... ８5.6．音频接口定义........................................................................................................ ９5.7．10Base-T定义 ....................................................................................................... ９六．操作说明 ............................................................................................... １０6.1．连接光纤............................................................................................................ １０6.2．连接2M线 ........................................................................................................ １０6.3．连接以太网........................................................................................................ １０6.4．告警指示............................................................................................................ １０七．设备安装 ............................................................................................... １１7.1．设备拆封............................................................................................................ １１7.2．设备检查............................................................................................................ １１7.3．设备安装............................................................................................................ １１7.4．设备测试............................................................................................................ １１八．安装举例 ............................................................................................... １１九．常见故障解决 ....................................................................................... １２9.1．光丢失告警........................................................................................................ １２9.2．2M不通 ............................................................................................................. １２9.3．误码率高............................................................................................................ １３9.4．以太网口无法通数据........................................................................................ １３十．随机配件 ............................................................................................... １３十一．产品保修说明 ................................................................................... １４附录 ............................................................................................................... １５1．E1接口连接线制做方法 ..................................................................................... １５2．以太网接口连接线制做方法............................................................................... １５3．直流电源连接方法............................................................................................... １５一．产品简介CMR-155TC-ADSL综合业务传输设备是北京康迈尔通信技术有限公司使用自主开发的专用集成电路研制生产的综合业务传输设备。
5G基站安装篇(超完整详细)
支持线缆横截面积： 3 .3mm² ～10 mm ²。 直流输出端子 LOAD 0 ～LOAD 9 采用EPC 4 连接器
支持线缆横截面积： 1 . 5 mm² ～ 4 mm²。
单 个 通 流 能 力 30 A 降额。按照25 A使用。 单个通流能力30 A
5G站点需要双路100A空开，并且直流电源供电要有对应能力； 4G站点需要双路63A空开或者单路100A空开，并且直流电源供电要有对 应能力。 （4） 设备安装及防雷接地的走线方式4、5G相同。
7
三、5G配套设备及5G设备安装监理工作要点
1.1 、室内电源安装要求
（1） 功能：实现二路-48V DC 输入，10路-48V DC输出，给 BBU、AAU/RRU等设备供电。
5. 交流电源线和直流电源线应分井引入，若有困 难，应将交流线和直流线在同一井内分两边引 入;
检查结果 合格/不合格 合格/不合格 合格/不合格
合格/不合格
合格/不合格
11
三、5G配套设备及5G设备安装监理工作要点
1.4、配套电源监理检查表
检查项目
检查方式及标准
6. 机房电源线布放方式如下：采用上走线方式
19 英寸机柜安装、挂安 装方式 墙安装、室外一体化机
柜安装、H UB柜安装
5
一、5G基站简介(现场设备示意图)
中兴AAU
定位 天线
华为AAU
中兴P1500 （交转直流） DCPD电源模块
6
华为OPM50 （交转直流）
二、5G与4G设备安装基本区别
（1） 天线面板安装 5GAAU设备具备射频模块，天线集成功能，因此5G比对4G，无集束电
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四口工业级路由器CM6555R CDMA Router技术规范
一、产品概述
Carimore CM6555R CDMA Router，是一款采用电信的
CDMA网络，工业级设计，带4个以太网RJ45交换口的无
线路由器。
设备采用高性能的32位工业级ARM9通信处理器，
以嵌入式实时操作系统RTOS为软件支撑平台，系统集成了
全系列从逻辑链路层到应用层通信协议，支持静态及动态路
由，PPP server及PPP client，VPN（包括PPTP和IPSEC）,DHCP server及DHCP client，DDNS，防火墙，NAT，DMZ主机等功能。
为用户提供安全，高速，稳定可靠，各种协议路由转发的无线路由网络。
本产品已广泛应用于金融，水利，环保，电力，邮政，气象等行业。
二、无线参数
1、支持IS-95 A/B 和CDMA2000 1xRTT无线网络800MHz单频；可选450MHz单
频或800/1900MHz双频
2、支持13K QCELP音频编解码
三、硬件系统
1、CPU:工业级ARM9 CPU，200MPS,16K Dcache，16K Icache
2、FLASH：8MB（可扩展至32MB）
3、SDRAM：64MB（可扩展至256MB）
4、接口：
以太网口：
四个10/100 Base-T 以太网口,
Shielded RJ-45 1,5 kV isolation transformer,
Ethernet IEEE 802-3, 802-2
串口：
RS232 serial port, (Support RS422/RS485 if needed)
Rate:110bps~230400bps
Data bits :7 or 8
Parity: None, Even, Odd
Stop bits: - 1 or 2
Flow contro: None or RTS/CTS
Protection – 15 kV ESD and short circuit
Console : RS-232, 115200 bps, 8 data bits,1 stop bit, no parity (8N1) 指示灯：
具有电源、通信、在线及以太网口LINK/ACT指示灯。
天线接口：
标准SMA阴头天线接口，特性阻抗50欧。
SIM/UIM卡接口：
标准的抽屉式用户卡接口（3V/5V）。
电源接口：
标准的3芯火车头电源插座。
语音接口：
标准的耳机麦克风接口。
（预留，可选）
6、供电：
外接电源：DC 9V 1.5A
宽电压供电：DC 5-32V
7、尺寸：
产品外形尺寸：155*96*23mm
产品包装尺寸：298*226*60mm
8、重量：
0.69kg
9、其他参数:
工作环境温度-25~+65ºC
储存温度-40~+85ºC
相对湿度95%(无凝结)
四、软件功能
1.支持VPN安全隧道功能,包括PPTP＋MPPE和IPSEC
2.智能防掉线，支持在线检测，在线维持，掉线自动重拨，确保设备永远在线。
3.支持IPTABLES防火墙，包过滤功能
4.支持多种协议：TCP/IP，UDP，ICMP，SMTP，HTTP，POP3，OICQ，TELNET，
FTP等。
5.支持动态路由和静态路由
6.支持DHCP 功能
7.支持NAT功能，如SNAT，DNAT
8.支持动态DDNS
9.支持DMZ主机
10.支持路由转发，同时也支持串口数据传输,，数据中心管理
11.支持APN/VPDN网络
12.方便的WEB配置，支持远程WEB管理
13.支持telnet管理，方便易用的控制台shell交互环境
14.支持多台终端共享router ppp广域网出口
15.支持多种无线拨号方式：自动分配，指定IP，指定本地对端IP
16.支持作为PPP服务器，多种认证方式，支持双向认证
17.方便易用的COM及SYSLOG系统诊断，调试功能
18.支持串口本地软件升级
19.支持TFTP软件远程升级
20.支持实时时钟
21.同时支持LINUX和WINDOWS操作系统
五、产品特性
1.三层系统保护：在原来两级（软件保护+CPU内置看门狗保护，外置硬件看门狗
保护）系统保护的基础上，增加一级系统监测保护SWP（System Watch Protect），彻底解决了业内”假在线”，”假死机”，”当机”等疑难问题。
2.完善的VPN：新款路由器，完善地支持了业内的所有VPN功能
（PPTP+MPPE,IPSEC+L2TP）,解决了原来路由器因系统问题无法支持IPSEC功
能问题。
3.超大缓存：可以提供32M的客户传输数据缓存，解决因网络瓶颈导致的数据丢
失
4.高速处理CPU：采用比原来更为极高速ARM9的工业级CPU，可以更加高速地
处理各种协议数据转换，规避因CPU处理速度慢而导致的数据重传和丢失等问题
5.内存管理MMU：新款CPU 带内存管理MMU，可以防止系统内存异常问题导
致的系统不稳定现象
6.实时操作系统：新系统采用实时操作系统RTOS，可以更加快速实时地接收和发
送数据，规避了数据丢包问题
7.完善的协议栈：新系统加载了完善的TCP/IP协议栈，网络通信性能优异。
8.EMC性能优异：通过电力3000V电击测试，特别适合在工业领域环境恶劣下使
用，系统稳定可靠。
六、典型应用
1.安防监控
2.交通监控
3.金融ATM/查询终端应用
4.机房监控
5.公安监控
6.道理监控
7.油田监测
8.远程抄表
9.路灯监控
10.环境监测
11.气象监测
12.水利监测
13.热网监测
14.电表监测
15.机房监控
16.交通指示
17.煤炭监控
18.地震监测
19.车辆诱导
20.供水监控
21.高速公路监测
22.噪声实时监控
23.环保重点污染源监控
24.供水管网实时传输监控
25.电力配网自动化遥控系统
26.各类国内外各类带以太网接口的PLC，RTU实现无线数据传输
27.等等。
