350M数字集群(PDT)直放站用户手册

350兆数字集群系统扩容升级项目技术参数

设备安装：20U机柜，分离式天线接入装置；本系统需具备车载减震功能；
350M指挥调度通讯基站工作；
会议用具：满足6人会议席席位，1操作员席位；
取证系统：数字通讯可组网取证终端，具备夜间工作能力，信息备份>24h，信息储存>180D;
11）基站物理尺寸不大于：650mm*450mm*200mm；重量不大于40KG。
2.信道机电性能要求
1）发射机电性能要求
工作频段：361-366MHz（350MHz，具体工作频率以公安部门指定为准）；
调制方式：4FSK;
信道间隔：12.5KHz；
每载频最大输出功率：≤47dBm；
邻道发射：≤-60 dBc；
调制方式：4FSK;
信道间隔：12.5KHz；
每载频最大输出功率：≤47dBm；
邻道发射：≤-60 dBc；
杂波发射：≤-80 dBc；
传导/辐射发射：-36dBm＜1G;-30dBm＞1G和＜4G。
2）接收机电性能要求
工作频段：351-356MHz；（350MHz，具体工作频率以公安部门指定为准）；
杂波发射：≤-80 dBc；
传导/辐射发射：-36dBm＜1G;-30dBm＞1G和＜4G。
2）接收机电性能要求
工作频段：351-356MHz；（350MHz，具体工作频率以公安部门指定为准）；
信道间隔：12.5KHz；
调制方式: 4FSK;
灵敏度：-124dBm（5％误码率）；
邻道选择性：≥60 dB；
2.系统需求：
车身系统：
在市局原有通信指挥车基础上进行改造作业；
拆除原有车内外所有附加功能设备；
对车外表面老化部分进行维护；
加装车顶工作平台及照明设备；

350兆PDT数模双制式同频同播通信系统参数

350兆PDT数模双制式同频同播通信系统参数同播系统参数列表（1）总体性能指标（2）接收机性能指标（3）发射机性能指标（4）数字汇接交换机性能指标（5）基站控制器性能指标（6）基站全向天线性能指标：一、技术要求1、★系统汇接交换平台采用数字硬交换技术，无需电脑控制交换，避免网络病毒、死机等现象的影响，提高系统的稳定性。

2、★系统具备远程监控管理功能，提高系统的可靠性与可维护性。

3、★系统采用全数字同步处理技术，具备全自动信号延时调整能力。

4、★本系统须能与安阳市公安局同频同播系统有线联网，实现互联互通，无缝对接，确保大型活动期间所有终端在同一张网内正常工作。

5、★本系统要求数模兼容，多模合一，支持数字集群（PDT集群）、数字常规（PDT常规），DMR（数字），模拟集群（MPT1327集群），模拟常规五种工作模式，对讲机外观参考及参数列表★支持数字集群（PDT集群），数字常规（PDT常规），DMR，模拟集群（MPT1327集群），模拟常规五种工作模式（需在开标现场演示样机，并能在样机模式菜单调出以上几种模式进行选择）。

可在现有模拟系统下使用，也能在新建数字系统下进行使用，可以很好的实现平滑过渡。

倒地告警：当用户进入危险区域后，开启倒地告警功能，用户遇到危险突然倒地或长时间未移动，紧急告警将被触发，终端将报警组员、调度台并指明位置进行营救，同时终端也会发出巨大声响，为营救人员快速找到遇险人员提供便利。

★内置蓝牙，方便加载蓝牙耳机，使通话更加简单便捷；蓝牙传输能使对讲机之间实现信息共享（需现场演示样机，并能在产品菜单中调出此项功能）。

智能音频：智能音频设计，可以自动调节对讲机的音量，补偿背景噪声，无需调节对讲机的音量，便可避免在嘈杂的环境中漏掉呼叫或在安静区域时打扰他人。

GPS/北斗定位业务，定位信息快速上传：内置GPS/北斗定位模块，支持GPS定位及北斗定位功能。

上报方式多样化，支持时间间隔上报、距离上报、时间与距离组合上报、上拉等多种方式；按时间间隔上报方式最短时间间隔2秒上报1次，按距离上报方式最短距离间隔50米上报1次。

350M数字集群(PDT)直放站用户手册

350M数字集群（PDT）系统光纤直放站福州金石电子科技有限公司2016.3.4目录一、产品概述 (3)1、产品使用范围 (3)2、数字集群光纤直放站组网介绍 (3)二、技术指标 (6)1. 供电及机械性能参数 (6)2. 光性能参数 (6)3. 电性能参数 (6)三、产品说明 (7)1、产品外观图 (7)2、安装说明 (8)一、产品概述随着城市里数字集群业务的飞速增加以及高层建筑越来越多，通话密度和覆盖要求也不断上升。

这些建筑物规模大、质量好，对公安数字集群信号有很强的屏蔽作用。

在大型建筑物的低层、地下商场、地下停车场等环境下，集群信号弱，对讲机无法正常使用，形成了数字集群的盲区和阴影区；引起掉话，严重影响了对讲机的正常使用。

特别是数字集群的网络覆盖、容量、质量、安全保障是获取优势的关键因素。

网络覆盖、网络容量、网络质量从根本上体现了集群通信网络的服务水平，是所有数字集群网络优化工作的主题。

数字集群光纤直放站系统正是在这种背景之下产生的。

1、产品使用范围产品主要针对对讲机使用的以下地方1、室内没有对讲机信号的场合2、对讲机信号很弱，接听信号噪声很大，不清楚。

•密闭的娱乐KTV场合•城中村用户覆盖•高楼电梯覆盖•轮船，游艇信号覆盖•城市隧道信号解决•道路盲区补点2、数字集群光纤直放站组网介绍针对室内、室外用户群、用于改善建筑物内及阻挡数字集群通信环境的一种成功的方案，光纤直放站系统提供了较佳的解决方案。

直放站是一种放大设备，它将数字集群基站的信号进行选频放大，通过天线实现盲区覆盖。

光纤直放站的应用场合主要有以下几种：扩大服务范围，消除覆盖盲区；在郊区增强场强，扩大郊区站的覆盖；沿高速公路架设，增强覆盖效率；解决室内覆盖；将空闲基站的信号引到繁忙基站的覆盖区内，实现疏忙。

使用数字集群基站和直放站的比较：二、技术指标自动电平控制（ALC）直放站工作在最大增益且输出额定时，当输入功率增加≤10dB 时，直放站输出功率变化≤±2dB，当输入功率增加>10dB时，直放站输出功率变化≤±2dB或关闭输入/输出电压驻波比≤1.5传输时延≤1μs互调衰减≤-15dBm 或≤-50dBc杂散发射带内≤-36dBm 或≤-60dBc带外9kHz~1GHz ≤ -36dBm1GHz~12.75GHz ≤ -30dBm三、产品说明1、产品外观图2、安装说明1) 此产品适合于壁挂安装；2) ANT端口接重发天线；3) 将电源线接上交流电源AC220V，并打开设备电源开关。

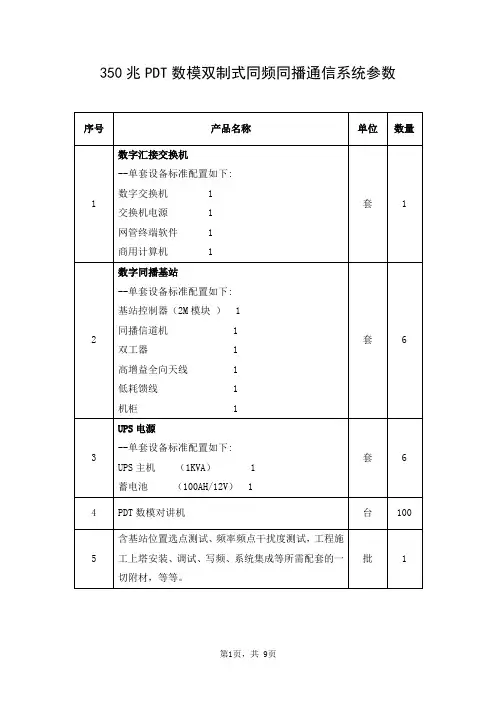

350兆PDT数模双制式同频同播通信系统参数

350兆PDT数模双制式同频同播通信系统参数同播系统参数列表（1）总体性能指标（2）接收机性能指标（3）发射机性能指标（4）数字汇接交换机性能指标（5）基站控制器性能指标（6）基站全向天线性能指标：一、技术要求1、★系统汇接交换平台采用数字硬交换技术，无需电脑控制交换，避免网络病毒、死机等现象的影响，提高系统的稳定性。

2、★系统具备远程监控管理功能，提高系统的可靠性与可维护性。

3、★系统采用全数字同步处理技术，具备全自动信号延时调整能力。

4、★本系统须能与安阳市公安局同频同播系统有线联网，实现互联互通，无缝对接，确保大型活动期间所有终端在同一张网内正常工作。

5、★本系统要求数模兼容，多模合一，支持数字集群（PDT集群）、数字常规（PDT常规），DMR（数字），模拟集群（MPT1327集群），模拟常规五种工作模式，对讲机外观参考及参数列表★支持数字集群（PDT集群），数字常规（PDT常规），DMR，模拟集群（MPT1327集群），模拟常规五种工作模式（需在开标现场演示样机，并能在样机模式菜单调出以上几种模式进行选择）。

可在现有模拟系统下使用，也能在新建数字系统下进行使用，可以很好的实现平滑过渡。

倒地告警：当用户进入危险区域后，开启倒地告警功能，用户遇到危险突然倒地或长时间未移动，紧急告警将被触发，终端将报警组员、调度台并指明位置进行营救，同时终端也会发出巨大声响，为营救人员快速找到遇险人员提供便利。

★内置蓝牙，方便加载蓝牙耳机，使通话更加简单便捷；蓝牙传输能使对讲机之间实现信息共享（需现场演示样机，并能在产品菜单中调出此项功能）。

智能音频：智能音频设计，可以自动调节对讲机的音量，补偿背景噪声，无需调节对讲机的音量，便可避免在嘈杂的环境中漏掉呼叫或在安静区域时打扰他人。

GPS/北斗定位业务，定位信息快速上传：内置GPS/北斗定位模块，支持GPS定位及北斗定位功能。

上报方式多样化，支持时间间隔上报、距离上报、时间与距离组合上报、上拉等多种方式；按时间间隔上报方式最短时间间隔2秒上报1次，按距离上报方式最短距离间隔50米上报1次。

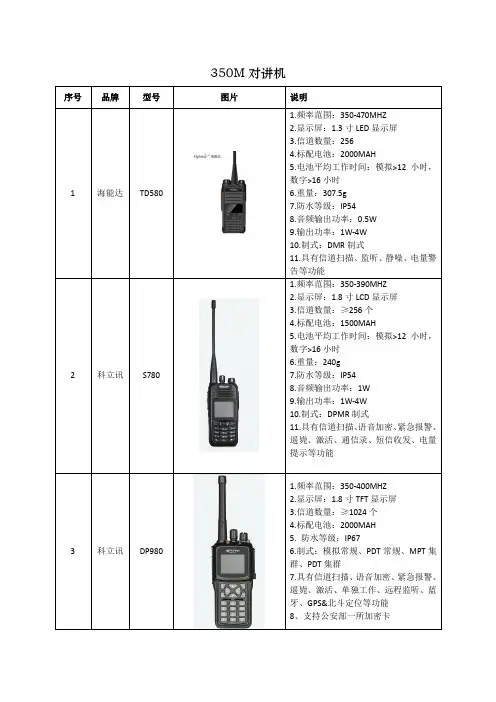

350M数字对讲机统计

1
海能达
TD580
2
科立讯
S780
3
科立讯
DP980
1.频率范围：350-400MHZ 2.显示屏：1.8 寸 TFT 显示屏 3.信道数量：≥1024 个 4.标配电池：2000MAH 5. 防水等级：IP67 6.制式：模拟常规、PDT 常规、MPT 集群、PDT 集群 7.具有信道扫描、语音加密、紧急报警、遥毙、激活、单独工作、远程监听、蓝牙、GPS&北斗定位等功能 8、支持公安部一所加密卡
12
森虎
SPH6035
13
北峰
BF-TD880
5Байду номын сангаас
海能达
X1E
6
海能达
XIP
7
海能达
PD700
1.频率范围：350-400MHZ 2.显示屏：无显示屏 3. 信道道区域 3 组，每组 16 个信道；信道数量：32 4.标配电池：2000MAH 5.电池平均工作时间：模拟约 14.5 小时，数字约 12.5 小时 6.重量：335g 7.防水等级：IP67 8.音频输出功率：0.5W 9.输出功率：1W-4W 10.具有信道扫描、监听、静噪、电量警告、加密、GPS（选配）、倒放报警（选配）、振动提示、信道播报、自动漫游、优先打断、鉴权等功能 1.频率范围：350-400MHZ 2.显示屏：1.8 寸 LCD 显示屏 3. 信道道区域 64 组，每组 16 个信道；信道数量：1024 4.标配电池：2000MAH 5.电池平均工作时间：模拟约 14.5 小时，数字约 12.5 小时 6.重量：355g 7.防水等级：IP67 8.音频输出功率：0.5W 9.输出功率：1W-4W 10.具有信道扫描、监听、静噪、电量警告、加密、GPS（选配）、倒放报警（选配）、振动提示、信道播报、自动漫游、文本消息、 13 种语音显示、与电话互连等功能 1.频率范围：350-400MHZ 2.显示屏：1.8 寸 LCD 显示屏 3.信道数量：1024 4.标配电池：2000MAH 5.电池平均工作时间：数字约 19.5 小时 6.重量：335g 7.防水等级：IP67 8.音频输出功率：0.5W 9.输出功率：1W-4W 可调 10.具有信道扫描、监听、静噪、电量警告、加密&鉴权、GPS&北斗、倒放报警（选配）、振动提示、信道播报、自动漫游、文本消息、 13 种语音显示、强插、

350M集群通信系统方案

350M集群通信系统概述集群通信业务是指利用具有信道共用和动态分配等技术特点的集群通信系统组成的集群通信共网，为多个部门、单位等集团用户提供的专用指挥调度等通信业务。

集群通信系统，是一种高级移动调度系统，代表着通信体制之一的专用移动通信网发展方向。

它是按照动态信道指配的方式实现多用户共享多信道的无线电移动通信系统。

该系统一般由终端设备、基站和中心控制站等组成，具有调度、群呼、优先呼、虚拟专用网、漫游等功能。

集群通信系统的可用信道可为系统的全体用户共用，具有自动选择信道功能，它是共享资源、分担费用、共用信道设备及服务的多用途、高效能的无线调度通信系统。

模拟集群通信与数字集群通信模拟集群通信采用模拟话音进行通信，整个系统没有数字制技术，后来为了使通信连接更为可靠，不少集群通信系统供应商采用了数字信令，使集群通信系统的用户连接比较可靠、联通的速度有所提高，而且系统功能也相应增多。

数字集群通信网是二十世纪末兴起的新型移动通信系统，它除了具备公众移动通信网（GSM、CDMA）所能提供的个人移动通信服务外，还能实现个人与群体间的任意通信，并可进行自主编控，是集对讲机、GSM、CDMA和图像传输于一体的智能化通信网。

数字集群通信在技术上的特点和优势决定了它不仅具备个人通信的全部功能，而且它能控制与实现个人与群体间任意通讯，性高，功能丰富，真正全面实现了通讯的智能化。

另外，经调研80%通话来自于团队部的工作联络，数字集群由于其部矛盾通话成本极低，从而大大降低了团队的通信开支，在强调社会管理成本控制和企业成本核算的今天，数字集群通信网特别适合中国国情，能为使用者带来明显的经济效益。

数字集群通信网主要应用于政府管理部门、工商企业、公安、铁路、交通、水利、能源、工商、税务、证券等企业部联络和指挥控制。

同时，某些专业人士对它也有极大的需求。

无论大型演习或是防讯抗洪斗争，有了全通网，调动千军万马从此无需千呼万唤；警察执勤巡逻，可以利用手机即时与其专用数据中心查证，伪造证照立马现形。

350M集群通信解决方案

现状分析我国公安集群无线通信系统所采用的通信体制是MPT1327集群信令系统和在“MPT1327集群脑系统接口性能规范”基础上制定的CPSX编号制式。

MPT1327模拟集群系统是最早引入我国的集群系统。

首先，系统内部没有制定互联的标准，造成各厂商之间无法互联互通，甚至在同一省市由于存在不同厂商的模拟系统，同一地市的公安部门都无法互联互通，全国公安联网更是天方夜谭，根本无法实现；其次，由于MPT1327固有的技术缺陷，移动终端无法越区切换，移动终端从某一基站覆盖范围移动到另一基站覆盖范围是通信将中断，给实际工作带来诸多不便；第三，由于数据功能和数据接口没有定义，除语音调度外，系统更多功能无法实现，单纯的对讲功能已不能满足用户的需要；第四，模拟系统专网建设需要投入较高的建设成本，每年还要投入大量的人力和资金进行维护，这不是一般的用户能够承受的；第五，随着数字移动通信技术的飞速发展以及国家加强对无线频点的管制，用户很难再申请到新频点，模拟运营面临停牌，模拟集群网已趋向淘汰。

需求说明随着社会经济的不断发展，日常公共安全管理、重大活动勤务保障和反恐处突的需求非常迫切，公安机关对无线通信的需求不断增长，现有频率资源十分紧张，频率干扰日益严重，缺乏通信安全手段，现有模拟系统无法支持大容量数据业务（大容量的GPS定位等），公安无线通信难以满足同一指挥、反应快速、协调有序、安全准确、运转高效、可靠地进行通信联络和信息传输。

系统在满足公安需求的前提下存在以下亟待解决的问题：◆频率资源不足现有模拟通信频率带宽为25KHz，可用于公安集群通信的频点仅为160对，难于建设更多集群基站和信道，无法增加覆盖范围和移动用户，已经严重制约了无线通信系统的发展。

◆信号干扰日益严重城市无线电波传输环境越来越恶劣，对现有公安无线通信带来了直接的影响。

另外，由于在部分省市公安的市区采用了模拟集群同播、模拟常规等同播系统，造成重叠区同频信号干扰严重，这不但直接影响了警务活动的效率，更可能在关键时刻造成不可挽回的损失。

350M集群通信系统解读

350M集群通信系统概述集群通信业务是指利用具有信道共用和动态分配等技术特点的集群通信系统组成的集群通信共网，为多个部门、单位等集团用户提供的专用指挥调度等通信业务。

集群通信系统，是一种高级移动调度系统，代表着通信体制之一的专用移动通信网发展方向。

它是按照动态信道指配的方式实现多用户共享多信道的无线电移动通信系统。

该系统一般由终端设备、基站和中心控制站等组成，具有调度、群呼、优先呼、虚拟专用网、漫游等功能。

集群通信系统的可用信道可为系统的全体用户共用，具有自动选择信道功能，它是共享资源、分担费用、共用信道设备及服务的多用途、高效能的无线调度通信系统。

模拟集群通信与数字集群通信模拟集群通信采用模拟话音进行通信，整个系统内没有数字制技术，后来为了使通信连接更为可靠，不少集群通信系统供应商采用了数字信令，使集群通信系统的用户连接比较可靠、联通的速度有所提高，而且系统功能也相应增多。

数字集群通信网是二十世纪末兴起的新型移动通信系统，它除了具备公众移动通信网（GSM、CDMA）所能提供的个人移动通信服务外，还能实现个人与群体间的任意通信，并可进行自主编控，是集对讲机、GSM、CDMA和图像传输于一体的智能化通信网。

数字集群通信在技术上的特点和优势决定了它不仅具备个人通信的全部功能，而且它能控制与实现个人与群体间任意通讯，保密性高，功能丰富，真正全面实现了通讯的智能化。

另外，经调研80%通话来自于团队内部的工作联络，数字集群由于其内部矛盾通话成本极低，从而大大降低了团队的通信开支，在强调社会管理成本控制和企业成本核算的今天，数字集群通信网特别适合中国国情，能为使用者带来明显的经济效益。

数字集群通信网主要应用于政府管理部门、工商企业、公安、铁路、交通、水利、能源、工商、税务、证券等企业内部联络和指挥控制。

同时，某些专业人士对它也有极大的需求。

无论大型演习或是防讯抗洪斗争，有了全通网，调动千军万马从此无需千呼万唤；警察执勤巡逻，可以利用手机即时与其专用数据中心查证，伪造证照立马现形。
