独臂式篮球架及地钉安装图
埋地篮球架安装方法
埋地篮球架安装方法本页仅作为文档封面，使用时可以删除
This document is for reference only-rar21year.March
地埋式篮球架安装说明
1.挖坑要求：长70cm*宽70cm*深80cm；待篮球架安装后混凝土填实。
2. 篮球架边缘距篮球场端线60cm。
3. 篮板、篮球架、篮圈三点用四条M12*60的螺丝固定，钢化玻璃篮板的支点安装一定要保证篮板受力均匀，以免由于受力不均而导致篮板破裂。
4. a.篮球架立柱安装完毕等混凝土上号达到最坚固状态（大约4天）后再安装篮板。
b.也可把篮板、篮圈安装完毕后再埋球架。
注意：必须找合适的绳索之类物品固定好篮球架立柱或合适的支撑物固定篮球架立柱，以免因为球架立柱不平衡而导致安装角度不合适。
注意：安装时要保持篮板的平衡，以免发生由于不平衡而导致篮板破裂。

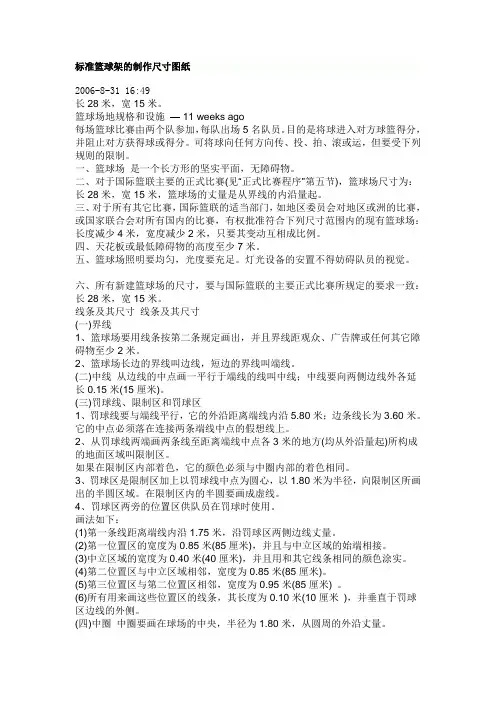

标准篮球架的制作尺寸图纸
标准篮球架的制作尺寸图纸2006-8-31 16:49长28米，宽15米。
篮球场地规格和设施— 11 weeks ago每场篮球比赛由两个队参加，每队出场5名队员。
目的是将球进入对方球篮得分，并阻止对方获得球或得分。
可将球向任何方向传、投、拍、滚或运，但要受下列规则的限制。
一、篮球场是一个长方形的坚实平面，无障碍物。
二、对于国际篮联主要的正式比赛(见“正式比赛程序”第五节)，篮球场尺寸为：长28米，宽15米，篮球场的丈量是从界线的内沿量起。
三、对于所有其它比赛，国际篮联的适当部门，如地区委员会对地区或洲的比赛，或国家联合会对所有国内的比赛，有权批准符合下列尺寸范围内的现有篮球场：长度减少4米，宽度减少2米，只要其变动互相成比例。
四、天花板或最低障碍物的高度至少7米。
五、篮球场照明要均匀，光度要充足。
灯光设备的安置不得妨碍队员的视觉。
六、所有新建篮球场的尺寸，要与国际篮联的主要正式比赛所规定的要求一致：长28米，宽15米。
线条及其尺寸线条及其尺寸(一)界线1、篮球场要用线条按第二条规定画出，并且界线距观众、广告牌或任何其它障碍物至少2米。
2、篮球场长边的界线叫边线，短边的界线叫端线。
(二)中线从边线的中点画一平行于端线的线叫中线；中线要向两侧边线外各延长0.15米(15厘米)。
(三)罚球线、限制区和罚球区1、罚球线要与端线平行，它的外沿距离端线内沿5.80米；边条线长为3.60米。
它的中点必须落在连接两条端线中点的假想线上。
2、从罚球线两端画两条线至距离端线中点各3米的地方(均从外沿量起)所构成的地面区域叫限制区。
如果在限制区内部着色，它的颜色必须与中圈内部的着色相同。
3、罚球区是限制区加上以罚球线中点为圆心，以1.80米为半径，向限制区所画出的半圆区域。
在限制区内的半圆要画成虚线。
4、罚球区两旁的位置区供队员在罚球时使用。
画法如下：(1)第一条线距离端线内沿1.75米，沿罚球区两侧边线丈量。
(2)第一位置区的宽度为0.85米(85厘米)，并且与中立区域的始端相接。
某小型公司室内钢结构篮球场的钢结构安装图

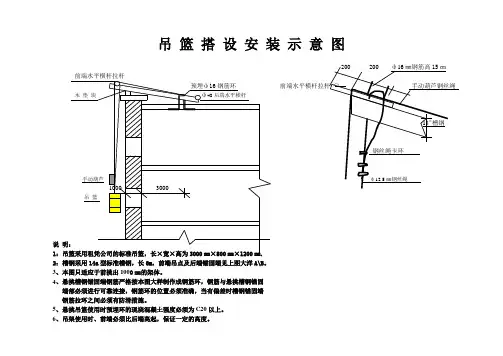

吊 篮 搭 设 安 装 示 意 图
4、悬挑槽钢锚固端钢筋严格按本图大样制作成钢筋环，钢筋与悬挑槽钢锚固
端部必须进行可靠连接，钢筋环的位置必须准确，当有偏差时槽钢锚固端
钢筋拉环之间必须有防滑措施。
5、悬挑吊篮使用时预埋环的现浇混凝土强度必须为C20以上。
6、吊架使用时、前端必须比后端高起，保证一定的高度。
吊篮搭设安装示意图
200200ф16㎜钢筋高15㎝
前端水平横杆拉杆
预埋ф16钢筋环前端水平横杆拉杆○手动葫芦钢丝绳
木垫块ф48后端水平横杆
14＃槽钢
钢丝绳卡环
手动葫芦ф1吊篮采用租凭公司的标准吊篮，长×宽×高为3000㎜×800㎜×1200㎜.
2：槽钢采用14a型标准槽钢，长6m，前端吊点及后端锚固端见上图大洋A\B。
地埋篮球架
地埋篮球架地埋式篮球架简介地埋式篮球架顾名思义地埋式篮球架就是埋在地里进行安装的篮球架，通过将篮球架下半身埋在地里进行固定，所以称之为地埋式篮球架。
地埋式篮球架是一种室外普遍使用的篮球架，是把一部分篮球架的架子埋在地里，实现固定，实现篮球架的使用。
地埋式篮球架非常普遍，很多室外的健身器材都是使用这种，这种篮球架固定结实，稳妥，不易出现问题安装也是很方便，当然需要专业人士来安装。
地埋式篮球架价格大概在几千元不等，有中高低档之分，大家选择适合自己的就好。
地埋式篮球架有两种，一种是地埋固定式篮球架、另一种是地埋圆管篮球架。
地埋固定式篮球架概述固定式篮球架的安装我们可以总结为三个步骤，一是选点：根据篮球架的臂展选取篮球架的固定位置，二是预埋洞：篮球架预埋洞的大小是由预埋件及篮球架臂展确定的，三是篮球架安装，篮球架要等预埋件完全干固后才安装。
安装方法固定式篮球架安装的选点：固定式篮球架的臂展有1600mm，1800mm，2250mm 等几个常用规格，根据篮球比赛规则固定篮球架位置。
例如，篮球架臂展为1600mm，那么篮球架固定点在端线外1600-1200-50mm=350mm ，即，在端线外350mm处为篮球架的固定中心点。
固定式篮球架的预埋：篮球架的预埋洞大小根据篮球架的预埋件确定的，一般篮球架预埋件为35*35*40cm的铁架子，因此预埋洞的大小最好为50*50*50cm的方洞，才可以是篮球架完全受力。
卖预埋件的材料为，沙子、水泥、石子混合搅拌，将篮球架预埋件露出2-3cm长的螺丝柱，供篮球架底座固定所用。
固定式篮球架的安装：篮球架的安装必须待预埋件完全干固之后才可以安装，一般时间为3-5天即可。
在安装时一定要固定篮球架的水平，因为所安装的地面不一定是平整的，可以会导致篮球架的倾斜，因此用水平尺在篮球架管壁四周做水平测试，以保障篮球架的平衡。
地埋圆管篮球架概述随着市场的产品多样化，篮球架产品种类也逐渐丰富起来，其中有一款比较常见的就是地埋圆管篮球架，也可以叫固定式篮球架。

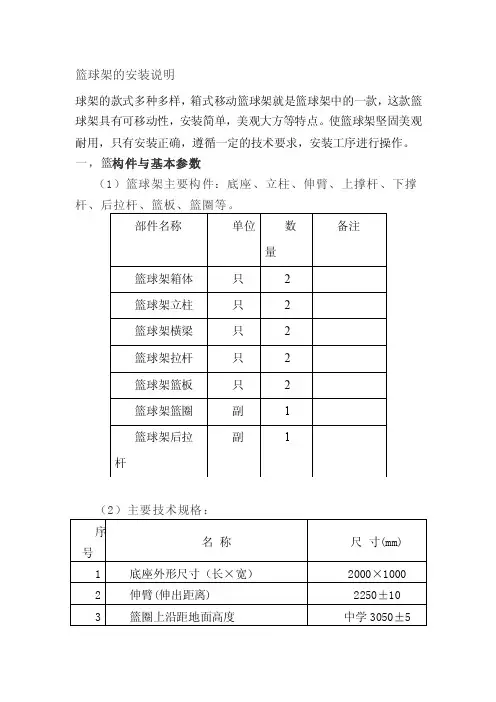

篮球架安装——精选推荐
篮球架的安装说明将篮球架箱体放置在距球场端线外边1米的球场中心线上，再进行其他的操作。
在安装的时候一定要注意，为了避免危险发生，作业半径内不可以让老人、小孩靠近。
一般的篮球架的安装顺序都是这样的，首先是立柱和伸臂、后拉杆然后在上篮板-篮筐-上拉杆-下拉杆、加配重。
（3）篮球架立柱的安装。
将立柱放置箱体上，用4根M16×40的六角螺栓、弹簧垫、加大平垫将立柱装配下端与箱体连接，拧上螺丝，水平打好后再拧紧。
（4）横臂的安装。
将箱体后面向上抬起约1米左右，箱体上的立柱和箱体前倾一定角度，把伸臂放在立柱的上端对准螺孔，用平垫、螺栓固定，上螺丝拧紧，后拉杆（方管制大三角架）与探臂用螺丝连接锁紧。
（5）篮球板安装。
两人同时将篮球板抬起，一人上圈。
当螺丝穿过篮圈铁板孔与探臂孔后，应立即把螺母拧上。
上拉杆（长杆），下拉杆（短杆）与探臂用螺丝连接拧紧横臂连接，打好篮球板垂直水平，旋转拉杆并与篮球板连接，最后锁紧螺。
（6）调试篮板下沿平行度拧松篮圈组合与伸臂的连接螺栓，将篮板调平，同时将篮圈调平，将其拧紧，然后调节后拉杆的调节螺栓直至篮圈的上沿与地平面的垂直高度为3050mm。
篮板垂直度篮板与场地平面垂直度的调整：松开上撑竿杆与篮板耳子的连接螺栓，调节上拉杆上端的篮板调整螺栓，直至篮板平面与场地垂直，然后拧紧螺栓。
篮板调试校正后，在次拧紧各部位的螺丝，篮球架安装完成。
（7）箱体配重。
篮球架安装完成后，将箱体放回地面，调整好距离位置，打开箱体后屉，把配重用的材料放入箱体后屉夯实即可。
配重用的材料为沙子水泥石子加水搅拌均匀。
三、使用注意事项a)箱式篮球架必须在单只箱体内加配重不小于400㎏。
b)禁止吊篮、攀爬架体及悬挂额外重物。
c)定期检查篮球架各部位连接的牢固性，发现松脱应立即拧紧或更换新件。
定州市利生体育用品有限公司。
体育器材安装说明及平面示意图
页脚内容安装说明及平面示意图1、高单杠首先挖好50×50cm ，深度为70cm 的两个坑，两坑中心距离为2m ，把杠面和立柱及拉线组装好，把高单杠垂直，放入坑内，把水泥、沙子、石子按1:2:4的比例加水搅拌均匀；两立柱地埋部分≥50cm ，把和好的混凝土放入坑内并夯实填平至地面，把四条拉线和地钉固定在适当的位置上。
2、低单杠首先挖好50×50cm ，深度为70cm 的两个坑，两坑中心距离为2m ，把杠面和立柱组装好，把高单杠垂直，放入坑内，把水泥、沙子、石子按1:2:4的比例加水搅拌均匀；两立柱地埋部分为50cm ，把和好的混凝土放入坑内并夯实填平至地面。
3、（高、低）双杠先把双杠立柱和杠面组装，挖好50×70cm ，深度为70cm 两个坑，把水泥、沙子、石子按1:2:4比例加水搅拌均匀，双杠立柱地埋部分为40cm ，再放入和好的混凝土填平至地面，夯实。
地面2m拉线70cm 50cm地面2m70cm 50cm地面70cm50cm50cm40cm页脚内容4、肋木挖50×50cm ，深度为70cm 的三个坑，肋木宽为2m ，把肋木垂直放入坑中，填上混凝土夯实，并填平至地面。
5、平梯首先把平梯立柱和平梯面组装好，螺丝拧紧，平梯长3m ，挖50×80深度为50cm 的两个坑，把平梯垂直放入坑中，填上混凝土夯实，并填平至地面。
※特别提示器材安装好后，做警示标志，不要让学生进入，过7-10天混凝土彻底凝固好后，去掉警示标志，可以让学生正常使用。
请按以上安装方法进行正确安装，避免事故的发生。
地面 70cm 50cm2m70cm80cm地面 50cm50cm。
移动篮球架安装方法步骤
安装篮球架步骤；
（1）横臂的安装。
将箱体后面向上抬起约1米左右，箱体上的立柱和箱体前倾一定角度，把伸臂放在立柱的上端对准螺孔，用平垫、螺栓固定，江门篮球架多少钱一个，上螺丝拧紧，
后拉杆（方管制大三角架）与探臂用螺丝连接锁紧。
（2）篮球板安装。
两人同时将篮球板抬起，一人上圈。
当螺丝穿过篮圈铁板孔与探臂孔后，应立即把螺母拧上。
上拉杆（长杆），箱体篮球架多少钱一个，下拉杆（短杆）与探臂用螺
丝连接拧紧横臂连接，打好篮球板垂直水平，旋转拉杆并与篮球板连接，最后锁紧螺。
（3）调试篮板下沿平行度拧松篮圈组合与伸臂的连接螺栓，将篮板调平，同时将篮圈调平，将其拧紧，然后调节后拉杆的调节螺栓直至篮圈的上沿与地平面的垂直高度为3050mm。
篮
板垂直度篮板与场地平面垂直度的调整：松开上撑竿杆与篮板耳子的连接螺栓，调节上拉杆
上端的篮板调整螺栓，直至篮板平面与场地垂直，然后拧紧螺栓。
架子安装示意图
1.检查配件
打开包装后，先检查里面的配件是否齐全，短三角铁2条，中长三角铁2条，长三角铁9条，螺丝刀一把，螺丝和螺母一包。
2.先装底部
取一条长三角铁和两条短三角铁，在三角铁未端用螺丝螺母固定。
取两条中长三角铁，与底部垂直，在三角铁未端用螺丝螺母固定。
4.接着装两边斜面三角铁
取两条长三角铁，在底部未端和垂直三角铁未端处，用螺丝螺母
固定，即成斜面。
5.再装放手机的两条横三角铁
把斜面三角铁分为三等份，取两条长三角铁，在三等份处用螺丝螺母固定即放手机了。
6.继续装背面托手机的两条横三角铁
取两条长三角铁，在斜面三角铁的中部和下面五分之一处，用螺丝螺母固定即托住手机。
侧面和正面成品图，快来试试吧！。
一步步教你安装室外健身器材
一步步教你安装室外健身器材简介室外健身器材是一种方便人们户外锻炼的设施。
安装室外健身器材需要一定的步骤和注意事项。
本文将一步步教你如何正确安装室外健身器材。
步骤1. 确定安装位置：选择一个平坦、开阔的区域作为安装室外健身器材的位置。
确保该位置没有障碍物，并且具备足够的空间供人们使用。
2. 确定器材种类：根据需求和预算，选择适合的室外健身器材种类。
常见的室外健身器材包括跑步机、动感单车、引体向上器等。
3. 阅读安装说明书：在安装之前，仔细阅读器材的安装说明书。
了解安装步骤、工具要求以及注意事项。
4. 准备所需工具：根据安装说明书中的要求，准备所需的工具。
常见的工具包括扳手、螺丝刀、榔头等。
5. 安装基础设施：根据器材的要求，安装基础设施，例如固定底座或地脚螺栓。
确保基础设施的稳固和牢固。
6. 组装器材部件：按照安装说明书的指示，逐步组装器材的各个部件。
确保每个部件连接紧固，不松动。
7. 调整和检查：完成组装后，调整器材的高度、倾斜角度等参数，确保使用者的安全和舒适感。
同时，仔细检查每个部件，确保没有松动或损坏的情况。
8. 使用和维护：安装完成后，使用者可以根据需要开始在室外健身器材上进行锻炼。
定期检查和保养器材，及时修复或更换损坏的部件。
注意事项- 在安装过程中，如果遇到困难或不确定的地方，可以参考安装说明书或咨询专业人士的意见。
- 安装器材时要注意自身安全，避免因操作不当而造成伤害。
- 在使用室外健身器材时，要注意正确的使用方法和姿势，以避免运动伤害。
- 定期检查和保养室外健身器材，确保其安全性和可靠性。
以上是安装室外健身器材的一般步骤和注意事项，希望对你有所帮助。
祝你安装成功并享受健康的户外锻炼！。
