整车间隙清单
整车三维数模装配间隙要求(保安防灾)
整车三维数模装配间隙要求(保安防灾规范)

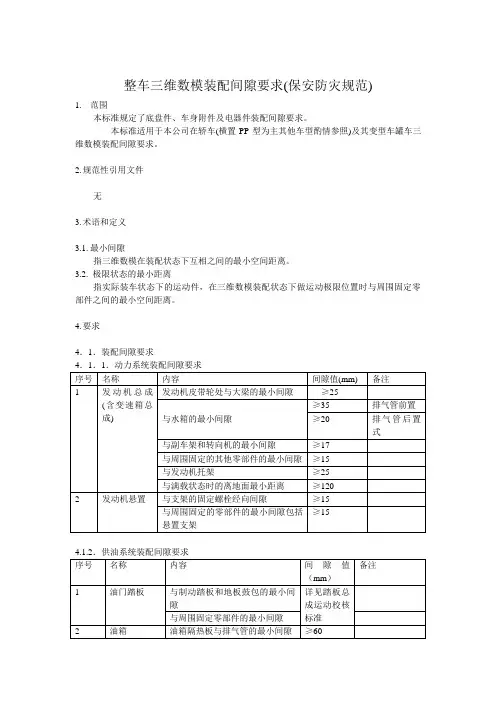

1.范围
本标准规定了底盘件、车身附件及电器件装配间隙要求。
本标准适用于本公司在轿车(横置PP型为主其他车型酌情参照)及其变型车罐车三维数模装配间隙要求。
2.规范性引用文件
无
3.术语和定义
3.1.最小间隙
指三维数模在装配状态下互相之间的最小空间距离。
3.2.极限状态的最小距离
指实际装车状态下的运动件，在三维数模装配状态下做运动极限位置时与周围固定零部件之间的最小空间距离。
4.要求
4．1．装配间隙要求
4.2.车身附件及电器件装配间隙要求
注：以上是各个零部件在三维数模装配状态下的装配间隙要求，装配空间应另考虑。
鼙车零部件的装配空间应根据具体情况具体分析后确定其装配空间，例如螺栓的拨插空间、套筒扳手的操作空间、零部件的装配过程空间等等。

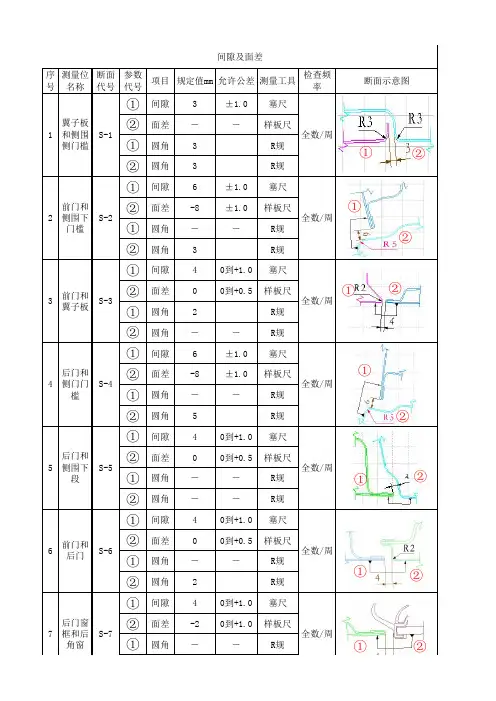

MPV间隙表
① 圆角 4
② 圆角 ―
±1.0 ―
―
塞尺
样板尺 全数/周
R规
R规
① ②
① 间隙
8
0到+1.0 塞尺
17
背门和 顶盖
S-18
② ①
面差 圆角
0 3.5
0到-1.0 样板尺 全数/周
R规
①
②
② 圆角 ―
―
R规
① 间隙 1.5
±1.0 塞尺
18
背门和 尾灯
S-19
② ①
面差 圆角
-1 ―
0到-1.0 样板尺
全数/周
―
R规
①
②
② 圆角 ―
―
R规
① 间隙
4
0到+1.0 塞尺
19
背门和 侧围
S-20
② ①
面差 圆角
-4 3
±1.0
样板尺 全数/周
R规
②
② 圆角 ―
பைடு நூலகம்
―
R规
①
① 间隙 1.5
±1.0 塞尺
20
尾灯和 侧围
S-21
② ①
面差 圆角
-1 ―
0到-1.0 样板尺
全数/周 ①
―
R规
② 圆角 ―
―
R规
②
① 间隙 1.5
±1.0 塞尺
21
尾灯和 侧围
S-22
② ①
面差 圆角
-1 ―
0到-1.0 样板尺
全数/周
―
R规
② 圆角 ―
―
R规
① ②
②
①
±1.0 塞尺
①
(吉利)整车部设计手册-间隙面差
整车集成篇第一章 DTS1.1 间隙及面差定义1.1.1 间隙、面差定义的意义及基本要求1.1.1.1 意义对整车进行外表面及表面的间隙面差定义，从而通过对整车外观间隙、面差的控制，使得整车能够实现预期的外观要求。
1.1.1.2 基本要求间隙、面差定义主要依据竞品车间隙面差测量、现有车型数据库积累，并充分对比市场上竞争车型的间隙、面差水平结合我们自身的工艺制造能力进行制定。
1）整车的间隙、面差应能在竞品车中处于领先水平并考虑实际的制造工艺要求；2）间隙、面差定义应符合工程要求并能在后期的数据设计阶段中体现；3）间隙面差定义文件中对应位置处的间隙面差定义应有断面简图，以表明该处的结构。
1.1.2 整车间隙、面差的定义1.1.2.1 相关输入及流程为了保证后期产品质量，并满足工艺及外观要求对整车的间隙、面差进行定义。
整车间隙面差定义开始于造型设计阶段，根据新产品的造型输入，并对比竞品车、结合公司工艺制造水平进行整车间隙面差定义。
需要的相关输入如下：1）车型效果图(第二版)。
该效果图要分缝明确，以根据分缝形式及位置进行间隙、面差定义。
2）车型CAS数据（第一版）。
、外CAS都要分缝明确。
3）竞品车间隙及面差分析报告。
应包括竞品车车身表面及饰表面主要断面及搭接处的间隙、面差统计及分析。
该报告可以作为新车型间隙、面差定义的参考。
间隙、面差定义流程如下：通过上述输入，科室完成的间隙面差的定义，并需要与相关部门一起对定义进行评审。
评审通过的定义需要在CAS及A面中体现。
后期三维数据的制作、工程车制造生产均要以此为标准。
间隙面差定义及控制流程见图1-1。
评审材料为PPT格式，实例见附录A-1。
图1-1 整车减息面差定义及控制流程图1.1.2.2 间隙、面差定义容主要包括饰表面及车身表面两大部分的间隙、面差定义。
1.1.2.2.1饰表面间隙、面差定义由于饰件普遍采用塑料成型，其尺寸、形状等受模具、塑料件本身材料特性、外界气候条件影响比较大。
整车部设计手册-间隙面差
整车集成篇第一章 XXXXXXXXX1.1 间隙及面差定义1.1.1 间隙、面差定义的意义及基本要求1.1.1.1 意义对整车进行外表面及内表面的间隙面差定义，从而通过对整车外观间隙、面差的控制，使得整车能够实现预期的外观要求。
1.1.1.2 基本要求间隙、面差定义主要依据竞品车间隙面差测量、现有车型数据库积累，并充分对比市场上竞争车型的间隙、面差水平结合我们自身的工艺制造能力进行制定。
1）整车的间隙、面差应能在竞品车中处于领先水平并考虑实际的制造工艺要求；2）间隙、面差定义应符合工程要求并能在后期的数据设计阶段中体现；3）间隙面差定义文件中对应位置处的间隙面差定义应有断面简图，以表明该处的结构。
1.1.2 整车间隙、面差的定义1.1.2.1 相关输入及流程为了保证后期产品质量，并满足工艺及外观要求对整车的间隙、面差进行定义。
整车间隙面差定义开始于造型设计阶段，根据新产品的造型输入，并对比竞品车、结合公司工艺制造水平进行整车间隙面差定义。
需要的相关输入如下：1）车型效果图(第二版)。
该效果图要分缝明确，以根据分缝形式及位置进行间隙、面差定义。
2）车型CAS数据（第一版）。
内、外CAS都要分缝明确。
3）竞品车间隙及面差分析报告。
应包括竞品车车身表面及内饰表面主要断面及搭接处的间隙、面差统计及分析。
该报告可以作为新车型间隙、面差定义的参考。
间隙、面差定义流程如下：通过上述输入，科室内完成的间隙面差的定义，并需要与相关部门一起对定义进行评审。
评审通过的定义需要在CAS及A面中体现。
后期三维数据的制作、工程车制造生产均要以此为标准。
间隙面差定义及控制流程见图1-1。
评审材料为PPT格式，实例见附录A-1。
图1-1 整车减息面差定义及控制流程图1.1.2.2 间隙、面差定义内容主要包括内饰表面及车身表面两大部分的间隙、面差定义。
1.1.2.2.1内饰表面间隙、面差定义由于内饰件普遍采用塑料成型，其尺寸、形状等受模具、塑料件本身材料特性、外界气候条件影响比较大。
汽车整车外观间隙、段差设计
四、间隙、段差设计要求
段差设计要求 段差的设计既要考虑到造型的美观性，也要考虑到对最终产品的影响。例如为获得车身 侧部区域造型上浑然一体的效果，前后车门与侧围的段差理论值一般设计为0 mm；需要 考虑到车辆在高速行驶时段差和流体力学的关系：翼子板与前门的段差理论值为0 mm， 前门为基准，公差要求0 mm～+1 mm；前门与后门的段差尺寸为0 mm，后门为基准， 公差要求0 mm～+1 mm 。
9
四、间隙、段差设计要求
间隙设计要求 在设计开闭件与周边件配合的间隙数值时，必须考虑并且满足运 动校核对间隙数值的要求，防止发生运动干涉。 依照配合结构不同，整车所有间隙分为三类：包边——包边，包 边——折边，折边——折边。包边——包边，包边——折边，这 两类配合的间隙值为此断面两配合件的最短距离。 包边——包边 此类间隙配合有以下三类情况，分别见下图所示
11
四、间隙、段差设计要求
1. 段差方向的设计 以基准件的外观面为基准面，高于基准面为正值，低于基准面为负值。
12
四、间隙、段差设计要求
段差基准的选择
l
安装基体为基准件，安装在基体上的装配件为跟随件。例如侧围总成与加油口盖，
前者为安装基体，设计为基准；仪表板本体与通风盖板，前者为安装基体，设计为基准。
外观测量顺序： 前部：A前格栅区域（分为7处特征：A1格栅亮条与发动机罩外板；A2中网 本体与前保险杠上本体；A3中网本体与前大灯；A4格栅亮条与前大灯；A5格栅 亮条与中网本体；A6中网本体与车标…）B前大灯区域C前保险杠区域D发动机 罩区域 侧部：E翼子板区域F前风挡区域G前后三角装饰板区域H前、后门区域I侧 围窗区域J加油口盖区域 后部：K后组合灯区域L后保险杠区域M后导流板区域 顶部：N顶盖区域 内饰测量顺序： A仪表板区域B副仪表板区域C前门护面区域D后门护面区域E侧围护面区域F 后背门护面
吉利整车部设计手册间隙面差
整车集成篇第一章 DTS1.1 间隙及面差定义1.1.1 间隙、面差定义的意义及基本要求意义对整车进行外表面及内表面的间隙面差定义，从而通过对整车外观间隙、面差的控制，使得整车能够实现预期的外观要求。
基本要求间隙、面差定义主要依据竞品车间隙面差测量、现有车型数据库积累，并充分对比市场上竞争车型的间隙、面差水平结合我们自身的工艺制造能力进行制定。
1）整车的间隙、面差应能在竞品车中处于领先水平并考虑实际的制造工艺要求；2）间隙、面差定义应符合工程要求并能在后期的数据设计阶段中体现；3）间隙面差定义文件中对应位置处的间隙面差定义应有断面简图，以表明该处的结构。
1.1.2 整车间隙、面差的定义相关输入及流程为了保证后期产品质量，并满足工艺及外观要求对整车的间隙、面差进行定义。
整车间隙面差定义开始于造型设计阶段，根据新产品的造型输入，并对比竞品车、结合公司工艺制造水平进行整车间隙面差定义。
需要的相关输入如下：1）车型效果图(第二版)。
该效果图要分缝明确，以根据分缝形式及位置进行间隙、面差定义。
2）车型CAS数据（第一版）。
内、外CAS都要分缝明确。
3）竞品车间隙及面差分析报告。
应包括竞品车车身表面及内饰表面主要断面及搭接处的间隙、面差统计及分析。
该报告可以作为新车型间隙、面差定义的参考。
间隙、面差定义流程如下：通过上述输入，科室内完成的间隙面差的定义，并需要与相关部门一起对定义进行评审。
评审通过的定义需要在CAS及A面中体现。
后期三维数据的制作、工程车制造生产均要以此为标准。
间隙面差定义及控制流程见图1-1。
评审材料为PPT格式，实例见附录A-1。
图1-1 整车减息面差定义及控制流程图间隙、面差定义内容主要包括内饰表面及车身表面两大部分的间隙、面差定义。
1.1.2.2.1内饰表面间隙、面差定义由于内饰件普遍采用塑料成型，其尺寸、形状等受模具、塑料件本身材料特性、外界气候条件影响比较大。
合理的间隙配合，不仅可以美观造型，降低制造难度，也可以方便安装。
总装整车间隙清单
17
电器系统
18
内外饰系 统
19
车身附件
1
排气系统
2
燃油系统
3
前悬架系 统
前大灯与电器盒间隙 前大灯调节工具与周边部件间隙 前大灯与洗涤液导管间隙 前大灯与转向储液罐间隙 前后灯具与引擎盖/后背门间隙 高音喇叭与前雾灯间隙 低音喇叭与洗涤液罐间隙 发动机下护板与满载地面线间隙 发动机下护板与发动机间隙 前保与前保横梁（Y=0） 前保与前保横梁（两端） 前保与冷凝器 前保最低点高度 前保与接近角关系 大灯横梁与电器盒间隙 大灯后盖后方间隙 二.下车体布置 消声器与车身钣金间隙 隔热罩与排气管间隙 排气管与备胎间隙 主消声器与备胎盆间隙 排气管与加油口间隙 排气管到车身间隙 排气管到手刹拉线的间隙（带隔热措施） 排气管与后桥包络间隙 排气管与后保间隙 排气管与地面的关系 燃油箱与车身间隙 燃油箱与后副车架 燃油箱与后桥包络 燃油箱与排气管 碳罐大排气管间隙 燃油加注管与轮护板 燃油加注管与轮罩 燃油加注管与后减震器包络 燃油滤清器与车身间隙 燃油滤清器到排气管间隙 燃油管与车身间隙 燃油管高于车身钣金 稳定杆包络与副车架间隙 稳定杆包络与转向半轴间隙 稳定杆包络与发动机间隙 稳定杆包络与变速箱间隙 前悬架包络与轮罩间隙 前悬架包络与车身间隙 悬架包络与传动轴包络间隙 后悬架包络与油管间隙
4
后悬架系 统
4
5
6
后悬架系 后桥包络与排气间隙 统 后桥包络与车身间隙 后桥包络与备胎间隙 前后制动软管与减震器 前后制动软管与轮罩传感器 制动管与燃油管 制动管路 制动管与手刹拉线 前后制动器与车身 轮速传感器与减震器 备胎与备胎盆侧钣金间隙 备胎与后保间隙 备胎 备胎取出过程中的运动校核 前轮包络与前翼子板间隙 前轮包络与轮罩护板间隙 前轮包络与前纵梁间隙 前轮包络与弹簧底座间隙 前轮包络与滑柱间隙 前轮包络与转向拉杆间隙 前轮包络与副车架间隙 后轮包络与侧围外板间隙 后轮包络与后轮罩衬板间隙 后轮包络与门槛后段间隙 后轮包络与后减震器间隙 减震垫与地板无间隙 减震垫与地板过盈量 减震垫与HVAC过盈量 油箱加油口半径 油箱凸台到车身支撑面间隙 车身与下摆臂间隙 三.乘员舱及整车前/后部布置 方向盘与组合开关护罩的间隙 EPS包络与仪表板横梁的距离 EPS的ECU包络与IP驾驶侧下护板的距离 EPS的电机包络与IP驾驶侧下护板的距离 EPS的ECU包络与驾驶员侧吹脚风道的距离 EPS的电机包络与驾驶员侧吹脚风道的距离 转向管柱的转向包络与制动踏板臂的间隙 转向管柱的转向包络与油门踏板的间隙 机械式点火开关与组合开关的间隙 机械式点火开关与转向管柱固定支架的间隙 机械式点火开关与转向管柱本体的最小间隙 机械式点火开关与组合开关上护罩的间隙 电子式点火开关与组合开关的间隙 电子式点火开关与转向管柱本体的间隙 电子式点火开关与组合开关下护罩的间隙 电子式点火开关与组合开关上护罩的间隙
(吉利)整车部设计手册-间隙面差
整车集成篇第一章 DTS1.1 间隙及面差定义1.1.1 间隙、面差定义的意义及基本要求1.1.1.1 意义对整车进行外表面及内表面的间隙面差定义，从而通过对整车外观间隙、面差的控制，使得整车能够实现预期的外观要求。
1.1.1.2 基本要求间隙、面差定义主要依据竞品车间隙面差测量、现有车型数据库积累，并充分对比市场上竞争车型的间隙、面差水平结合我们自身的工艺制造能力进行制定。
1）整车的间隙、面差应能在竞品车中处于领先水平并考虑实际的制造工艺要求；2）间隙、面差定义应符合工程要求并能在后期的数据设计阶段中体现；3）间隙面差定义文件中对应位置处的间隙面差定义应有断面简图，以表明该处的结构。
1.1.2 整车间隙、面差的定义1.1.2.1 相关输入及流程为了保证后期产品质量，并满足工艺及外观要求对整车的间隙、面差进行定义。
整车间隙面差定义开始于造型设计阶段，根据新产品的造型输入，并对比竞品车、结合公司工艺制造水平进行整车间隙面差定义。
需要的相关输入如下：1）车型效果图(第二版)。
该效果图要分缝明确，以根据分缝形式及位置进行间隙、面差定义。
2）车型CAS数据（第一版）。
内、外CAS都要分缝明确。
3）竞品车间隙及面差分析报告。
应包括竞品车车身表面及内饰表面主要断面及搭接处的间隙、面差统计及分析。
该报告可以作为新车型间隙、面差定义的参考。
间隙、面差定义流程如下：通过上述输入，科室内完成的间隙面差的定义，并需要与相关部门一起对定义进行评审。
评审通过的定义需要在CAS及A面中体现。
后期三维数据的制作、工程车制造生产均要以此为标准。
间隙面差定义及控制流程见图1-1。
评审材料为PPT格式，实例见附录A-1。
图1-1 整车减息面差定义及控制流程图1.1.2.2 间隙、面差定义内容主要包括内饰表面及车身表面两大部分的间隙、面差定义。
1.1.2.2.1内饰表面间隙、面差定义由于内饰件普遍采用塑料成型，其尺寸、形状等受模具、塑料件本身材料特性、外界气候条件影响比较大。
