地铁通风空调系统节能关键环节(合肥会议)
地铁车站通风空调系统节能浅析
88 2019年01月第01期地铁车站通风空调系统节能浅析潘扬（南昌轨道交通集团有限公司 江西 南昌 330000）[摘要]随着城市轨道交通高速发展，节能降耗已成为地铁重要技术难题之一，而地铁车站通风空调系统的能耗约占地铁车站运行总能耗的50%以上，因此降低地铁通风空调系统的能耗将是地铁车站节能重点。
本文通过对地铁车站通风空调典型系统模式进行分析，从实现功能、节能角度，提出在空调系统设计阶段，采用优化系统布置及设备选型、增加空调节能控制系统的措施，在运行阶段，通过采用高能效冷水机组和冷却塔、水泵、空调柜、风机的变频技术实现节能效果。
[关键词]地铁；通风空调；节能[中图分类号]U231.1 [文献标识码]A引言在经过多年的地铁车站空调系统设计、运营技术经验积累后，车站空调系统的模式组件逐渐成熟及固定，目前国内常规运行的地铁站空调冷水机房年平均综合能效比为2.5～3.0，还有很大的 高空间与节能潜力。
车站公共区及设备区负荷主要是受室外气温、车站客流量及设备发热量等因素的影响，这些因素时时在变化，而设备选型往往会根据车站最大负荷进行设计以确保满足车站远期需求。
因此在车站负荷远未达到设计额定值，如何根据车站实际负荷需求对风量、水量进行调节是空调系统节能的关键。
1 优化设计阶段节能通风空调设备的选型一般根据车站远期最大负荷确定，满负荷运行一般只在客流早、晚高峰时段发生（地铁全天运营16h，高峰时段一般2～3h），而绝大多数时间通风空调设备均在选型负荷50%～60%（甚至更低）的情况下运行。
因此在设备选型时，尽可能地结合地铁车站的实际负荷情况，合理的选择空调和通风设备，最大程度上的实现节能[1]。
2 常规地铁车站通风空调运行模式2.1 季节判断室外季节的变化会对地铁通风空调系统产生影响，通过季节的变化调整地铁车站通风空调设备运行状态也能达到减少能耗的效果。
季节判断用于确定当前季节是空调季，还是非空调季。
以南昌市为例，5月～10月为空调季节，期间车站开启冷水机组，车站空调系统按空调模式运行，11月～次年4月为非空调季节，期间车站不开启冷水机组，即不启动空调水系统。
轨道交通地下车站通风空调系统节能环保技术应用
轨道交通地下车站通风空调系统节能环保技术应用【摘要】本文主要介绍轨道交通地下车站通风空调系统节能环保技术应用，并探讨降低通风空调系统能耗对轨道交通车站的节能具有的意义。
【关键词】轨道交通空调系统节能环保一、前言随着科学技术的发展，交通事业的不断进步，地铁在个大中城市不断兴建并投入使用，地铁已成为人们日常的交通工具之一，轨道交通中的地下车站通风空调变得尤为重要。
本文对轨道交通地下车站通风空调系统节能环保技术提出相应的技术措施。
二、国内城市轨道交通通风空调系统的现状国内城市轨道交通通风空调系统技术是在北京地铁一、二期工程和上海地铁1号线的基础上逐步发展起来的。
从国内目前已开通运营轨道交通的城市以及正在进行建设和设计的城市的通风空调系统设置情况来看，具体可以归纳为以下三种方式:1、通风系统方式(含活塞通风和机械通风):以北京地铁1号线和环线以及天津地铁为代表。
2、空气调节(车站不设屏蔽门):以上海地铁2号线、广州地铁1号线、南京地铁1号线等为代表。
3、空气调节(车站设置屏蔽门):以上海地铁1号线、广州地铁2号线、深圳地铁1号线等为代表。
总结城市轨道交通通风空调系统的发展，可以看出，自20世纪60年代北京地铁提出通风系统方式和80年代上海地铁1号线提出通风空调系统方式到现在，近2年，城市轨道交通通风空调系统的技术只是在此基础上不断进行局部地改进和完善，在系统技术的发展和创新上没有取得突破性的进展，一直没有产生飞跃性的进步，各个城市都是在以上这三种方式的范围内的重复使用。
二、城市轨道交通地下车站通风空调系统概述通风空调系统作为城市轨道交通中重要的组成部分，尤其在地下车站中起着举足轻重的作用，为了实现地下车站的合理温湿度和相关卫生要求，有效的控制环境灭害，针对城市轨道交通地下车站通风空调系统的负荷分析是非常必要的按照功能特点，地下车站的通风空调系统分为大系统和小系统，其中大系统包括车站出入口通道、站厅和站台公共区的通风空调以及防排烟，小系统包括车站管理用房区域的通风空调及防排烟，与普通建筑的通风空调系统相比，地卜车站环控系统在设计参数及标准的确定、空调负荷计算力法、系统的设计等力而都有所不同表1中给出了地卜车站通风空调系统部分室内设计参数及一般的降温方式。
地铁车站通风空调系统节能模式探讨
地铁车站通风空调系统节能模式探讨发表时间：2020-07-20T15:27:33.813Z 来源：《基层建设》2020年第10期作者：吴志勇[导读] 摘要：随着城市地铁建设数量和建设里程的不断增加，地铁能耗开始备受关注。
地铁车站是地铁系统中人员集散和设备布置的主要场所，与其他地下建筑物所不同的是车站内部的人流量变化较大，空调系统的能耗较大，在地铁运营过程中，地铁车站空调系统是车站内能耗的主要来源，其用电量占车站总用电量的 40%-50%。
而车站空调系统耗电量主要来源于地铁车站的大功率空调设备的长时间运行。
车站空调系统的能耗大小与车站内负荷有着直广州地铁集团有限公司运营事业总部广东广州 510320 摘要：随着城市地铁建设数量和建设里程的不断增加，地铁能耗开始备受关注。
地铁车站是地铁系统中人员集散和设备布置的主要场所，与其他地下建筑物所不同的是车站内部的人流量变化较大，空调系统的能耗较大，在地铁运营过程中，地铁车站空调系统是车站内能耗的主要来源，其用电量占车站总用电量的 40%-50%。
而车站空调系统耗电量主要来源于地铁车站的大功率空调设备的长时间运行。
车站空调系统的能耗大小与车站内负荷有着直接的关系。
因此文章重点就地铁车站通风空调系统节能模式展开分析。
关键词：地铁车站；通风空调系统；节能模式通风空调系统是地铁工程中的重要系统，地铁正常运营时，它为乘客和工作人员提供一个适宜的空气环境。
火灾等紧急情况时，它具备防灾排烟、通风功能，保障人身和财产安全。
同时，通风空调系统也是地铁各系统中的能耗大户。
有统计表明，通风空调系统能耗约占整个地铁用电负荷的40%。
因此，如何在通风空调系统的设计、运行模式等环节上进行进一步的优化，找到一些可行的节能措施和途径，对地铁的经济运行具有十分重要的意义。
一、地铁车站空调系统负荷的组成地铁车站按其区间使用功能分为车站公共区间、列车隧道区间和设备管理用房区间。
屏蔽门系统车站空调负荷主要包括新风负荷、围护结构热负荷和散热负荷等。
地铁车站公共区通风空调系统节能探讨
地铁车站公共区通风空调系统节能探讨摘要：通风空调系统是地铁工程中的重要系统，其作用是在地铁正常运营过程中为乘客、工作人员创造适宜的环境；在地铁车站发生火灾时，公共区通风空调系统还具有防灾排烟和通风的功能，使生命和财产安全得到保障。
但是，公共区通风空调系统是能耗大户，其产生的能耗基本上占整个地铁用电负荷的40%。
因此，深入探究地铁车站公共区通风空调系统节能模式，对推动地铁经济发展具有重要意义。
关键词：地铁车站；公共区；通风空调系统；节能引言近几年我国各地城市开始修建地铁，通风空调系统为城市轨道交通工程提供舒适、安全的环境，但其能耗水平却占整个地铁用电负荷的40%，因此，为打破地铁运营中通风空调系统能耗高的特点，需要某些城市率先打破常规，采用新技术，这对地铁经济节能运行具有重要意义，本文提出在公共区通风空调系统中具有节能意义的几种方案。
1通风空调系统现状当前，国内地铁通风空调系统制式常见的有开闭式系统和屏蔽门系统。
开闭式系统的区间隧道与车站连通。
在非空调季节，列车运行产生的活塞风对车站进行通风，可减少风机的开启数量和开启时间，节能效果显著。
屏蔽门系统的区间隧道与车站隔离。
在空调季节，大量列车发热被隔断在区间内，车站与区间的热交换被最大限度地减少，车站的冷量损失降到了最低。
非空调季节的开闭式系统和空调季节的屏蔽门系统，在节能方面的优势都非常突出，如何在一个系统中兼有开闭式系统和屏蔽门系统的节能优势，其实只需做一些针对性的改造。
2公共区通风空调系统节能方案探讨2.1采用双风机系统由于地铁站埋于地下，空调负荷受太阳辐射的影响不大，可忽略不计，因此空调负荷主要包括人员，设备散热，区间及出入口热渗透，新风等所形成的负荷。
其中新风负荷占比较大，一般占到空调总负荷的1/3以上，且夏季新风的焓值高于室内焓值，因此，只要室内卫生条件允许，应使新风比尽量达到最小，从而降低空调能耗。
GB/T51357-2019《城市轨道交通通风空气调节与供暖设计标准》（下文简称规范）第3.1.7条规定当地下车站公共区采用空气调节系统时，每个乘客的新风量不应少于12.6m3/h,且系统的新风量不应少于总送风量的10%。
地铁车站通风空调系统节能模式探讨
地铁车站通风空调系统节能模式探讨摘要：目前，各行各业建设迅速，地铁通风空调系统能耗巨大，除了牵引供电外，约占线路运营电力能耗的50%左右，并且通风空调系统按照远期运营指标进行设计，留有较大的裕量，在节能方面具有很大的潜力。
关键词：地铁车站；通风空调系统；节能模式探讨引言在全球持续升温的大环境下，还面临解决地铁热环境，由通风空调系统带来的能耗高等的问题。
通过研究地铁热环境的通风空调系统的制式，对地铁通风空调系统高能耗的原因进行分析。
1地铁通风空调系统制式1.1开闭式通风系统开式系统是指通过活塞效应或机械通风的方法使车站能够与室外通风换气，一般情况下，车站通风空调在过渡季节是开式运行。
对于闭式系统来说，其指的是在夏季以及冬季，将车站内活塞风井和风阀关闭，将地铁的车站内部与外界隔开，只依靠新风机组给车站提供其所需的最小的新风量，通过活塞效应将车站内空调产生的冷空气吸入到车厢来达到降温的目的。
另外，为了使活塞风能顺利排压，车站两侧站台层设定必要的迂回风道，车站站台安装方式是半高站台门以及非封闭式全高站台门。
1.2闭式通风空调集成系统闭式通风空调集成系统区间与车站通风空调系统之间相互完全独立，具有占地面积大、构成复杂的特点。
隧道区间的通风系统与车站系统相互独立运行，为把运作时间很短的隧道风机和风道内的区域得到充分的利用，出现了闭式通风空调集成系统。
将表冷器等空调设备安装在风道内，正常的工作状态下，利用风阀和表冷器实现区间隧道与车站通风模式的转换的目的。
在特殊的情况下有火灾发生，可以逆转送风机使通风排烟量的风速达到要求。
1．3可调风口站台门的新型通风空调系统为能够达到更好的节能效果，将闭式系统和屏蔽门系统合理的整合在一起，在空调季节，最大程度的把车站和区间隧道隔离开来，使车站冷量损失达到最小。
在过渡季节时，可以使车站与区间隧道相互连通，利用活塞效应实现车站的通风，大大降低地铁车站内通风空调系统的能耗。
2通风空调节能系统策略2.1效率优先冷却水温度越低，冷水机组的制冷效率越高，但是不论冷却水温度如何变化，冷水机组负载率为50%~70%，相对于同一冷却水温度其他负载率的情况下，其制冷效率都是较高的，所以在对通风空调系统进行优化控制时，要尽量保证冷水机组运行在该区域内。

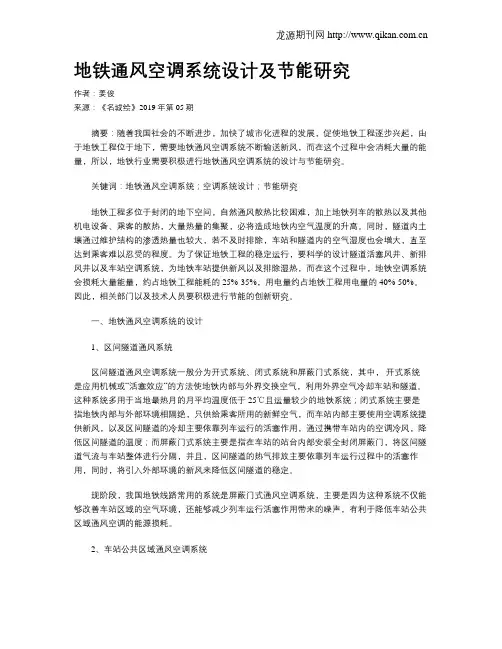

地铁通风空调系统设计及节能研究
地铁通风空调系统设计及节能研究作者：姜俊来源：《名城绘》2019年第05期摘要：随着我国社会的不断进步，加快了城市化进程的发展，促使地铁工程逐步兴起，由于地铁工程位于地下，需要地铁通风空调系统不断输送新风，而在这个过程中会消耗大量的能量，所以，地铁行业需要积极进行地铁通风空调系统的设计与节能研究。
关键词：地铁通风空调系统；空调系统设计；节能研究地铁工程多位于封闭的地下空间，自然通风散热比较困难，加上地铁列车的散热以及其他机电设备、乘客的散热，大量热量的集聚，必将造成地铁内空气温度的升高。
同时，隧道内土壤通过維护结构的渗透热量也较大，若不及时排除，车站和隧道内的空气湿度也会增大，直至达到乘客难以忍受的程度。
为了保证地铁工程的稳定运行，要科学的设计隧道活塞风井、新排风井以及车站空调系统，为地铁车站提供新风以及排除湿热，而在这个过程中，地铁空调系统会损耗大量能量，约占地铁工程能耗的25%-35%，用电量约占地铁工程用电量的40%-50%。
因此，相关部门以及技术人员要积极进行节能的创新研究。
一、地铁通风空调系统的设计1、区间隧道通风系统区间隧道通风空调系统一般分为开式系统、闭式系统和屏蔽门式系统，其中，开式系统是应用机械或“活塞效应“的方法使地铁内部与外界交换空气，利用外界空气冷却车站和隧道。
这种系统多用于当地最热月的月平均温度低于25℃且运量较少的地铁系统；闭式系统主要是指地铁内部与外部环境相隔绝，只供给乘客所用的新鲜空气，而车站内部主要使用空调系统提供新风，以及区间隧道的冷却主要依靠列车运行的活塞作用，通过携带车站内的空调冷风，降低区间隧道的温度；而屏蔽门式系统主要是指在车站的站台内部安装全封闭屏蔽门，将区间隧道气流与车站整体进行分隔，并且，区间隧道的热气排放主要依靠列车运行过程中的活塞作用，同时，将引入外部环境的新风来降低区间隧道的稳定。
现阶段，我国地铁线路常用的系统是屏蔽门式通风空调系统，主要是因为这种系统不仅能够改善车站区域的空气环境，还能够减少列车运行活塞作用带来的噪声，有利于降低车站公共区域通风空调的能源损耗。
地铁车站通风空调系统节能模式探讨
地铁车站通风空调系统节能模式探讨发布时间：2022-11-10T03:20:46.233Z 来源：《城镇建设》2022年第13期作者：程有平[导读] 通风空调作为地铁车站重要系统，保证通风空调系统运行效果和节能环保属性对于维持地铁车站发展性能有重要作用程有平武汉地铁运营有限公司摘要：通风空调作为地铁车站重要系统，保证通风空调系统运行效果和节能环保属性对于维持地铁车站发展性能有重要作用。
本文侧重分析地铁车站通风空调系统，概述通风空调系统节能处理的意义和现实开展要求。
了解地铁车站通风空调系统节能模式，在标准化模式支持下推进地铁车站通风空调系统节能处理良性有效开展。
增强各项基础模式协调配合力度，将地铁车站通风空调系统节能处理落到实处。
关键词：地铁车站；通风空调系统；节能模式引言地铁车站通风空调系统在长时间运行过程中的能耗比较高，通风空调系统与地铁行业绿色节能环保发展要求之间存在明显差距。
在各项标准化要求支持下对地铁车站通风空调系统实施节能处理，在其中应用标准可靠模式，尽量保证关联模式的规范性和协调配合力度，为地铁车站通风空调系统节能处理良性有效开展奠定坚实基础。
降低地铁车站通风空调系统运行过程中电能消耗量，使得地铁车站节能调控水平得以提高。
1地铁车站通风空调系统节能处理意义对地铁车站通风空调系统进行节能处理，不仅可以减少通风空调系统实际运行过程中电能消耗量，还能维持地铁车站通风空调系统运行效果和气候温度调度效果。
将地铁车站通风空调系统节能处理的现实意义和实际作用全面表现出来，控制地铁车站通风空调系统在实际运行过程中受到各项不合理因素干扰，使得地铁车站通风空调系统节能水平和行业可持续发展效果得到有效保障。
对通风空调系统进行节能处理可以增强基础系统之间协调配合力度，用于维护地铁车站通风空调系统实际运行效果和综合管控力度，使得通风空调系统运行信息和交换数据的准确性，将地铁车站通风空调系统节能处理的优势和实际作用表现出来。
地铁通风空调系统的运行现状和节能措施研究
地铁通风空调系统的运行现状和节能措施研究1. 引言1.1 研究背景地铁作为城市交通系统中的重要组成部分，承载着大量乘客的出行需求。
随着城市化进程的加快和人口密集度的增加，地铁系统的运行负荷也日益加重，通风空调系统的稳定运行变得尤为重要。
地铁通风空调系统的运行现状直接关系到乘客的舒适度和安全性。
合理的通风系统可以有效减少车厢内的异味和湿度，保障乘客的乘坐体验；而优良的空调系统则能在各种气候条件下为乘客提供宜人的舒适环境。
目前，地铁通风空调系统在大部分城市已经得到了较好的应用和发展，但仍存在一些问题和挑战。
如何提高系统的能效，减少能源消耗，实现节能减排，已成为当前研究的热点和重点。
深入研究地铁通风空调系统的运行现状和节能措施，探讨更科学有效的节能方式，对于优化地铁系统运行，提升城市交通品质，具有十分重要的意义。
1.2 研究意义地铁作为城市交通主要工具之一，每天承载着大量乘客出行。
地铁通风空调系统的运行不仅关乎乘客出行的舒适度，也直接影响到能源消耗和环境保护。
研究地铁通风空调系统的运行现状和节能措施具有重要的意义。
地铁通风空调系统的运行现状分析可以帮助我们深入了解现有系统的性能和问题所在，为后续的节能改造提供依据。
地铁空调系统的运行现状分析可以让我们更好地把握保障乘客舒适度和节能减排之间的平衡点，实现系统的可持续发展。
研究地铁通风空调系统的节能措施，能够有效降低其能源消耗和排放量，对于缓解城市能源压力和改善空气质量具有重要意义。
通过对地铁通风空调系统节能措施的研究，不仅可以提高系统的节能效果和环境友好性，也可以为相关领域的技术创新和应用提供有益参考。
深入探讨地铁通风空调系统的运行现状和节能措施研究具有重要的理论和实践意义。
2. 正文2.1 地铁通风系统运行现状分析地铁通风系统是地铁运行中非常重要的一环，它能确保乘客乘坐地铁时空气清新、舒适。
地铁通风系统通常由进风口、排风口、风道、风机等组成，通过这些设备能够有效地循环空气，保持车厢内空气流通。
