理想GR维修手册簿

理想GR维修手册1、故障代码E01主电机锁住(1)在主电机起动后2秒后，位置A传感器仍能检测到滚筒位置A(2)在主电机起动后5秒，位置A传感器未能检测到滚筒位置A按下“全部恢复”键E02升降电机锁住(1)在升降电机起动抬起进纸盘后9秒，升降装置上限位传感器的动作块未抬起(2)在升降电机起动降下进纸盘后9秒，升降装置下限位传感器的光路未被档住(3)在升降电机起动抬起进纸盘后2秒后，升降装置下限位传感器的光路仍被档住(4)在升降电机起动降下进纸盘后2秒后，升降装置下限位传感器的动作块仍然抬起按下“全部恢复”键E03第一类版夹故障(1)版夹线圈激活(接通)4秒，版夹安全开关的动作块仍被压下(2)在版夹线圈释放(关掉)后4秒，版夹安全开关的动作块未被压下(3)在版夹电机开始旋转后8秒，角度传感器(0及180)未检测到角度磁铁(4)在版夹线圈未操作时，版夹安全开关的动作块未被压下按下“全部恢复”键E04油墨溢出如果溢墨传感器在挤压装置处检测到过多的油墨溢墨传感器关掉E05印刷位置电机锁住在印刷位置电机开始旋转后12秒，如果垂直居中传感器状态未从通至断(或断至通) 按下“全部恢复”键E06压力检测传感器失效在主电机开始旋转后8秒，如果压力检测传感器状态未从通转成断(或从断转成通)按下“全部恢复”键E07只限RA5900, RA和RA编辑板通讯故障CPU与RA编辑板之间的通讯发生错误关掉电源开关再打开E08 RA和电脑接口发生通讯故障CPU与电脑接口之间的通讯发生错误关掉电源开关再打开E09 RA和配页机之间的通讯故障CPU与配页机之间的通讯发生错误关掉电源开关再打开E10裁切电路板失效（RA5900）在图象扫描操作开始之时,数据信号(如原稿，幅面等)未从裁切电路板输出按下“全部恢复”键E11压力控制电机锁住(1)在压力控制电机开始旋转100ms，未检测到来自压力控制电机上编码盘送出的脉冲(2)在压力控制电机开始旋转5秒，压力居中传感器状态未从通转成断(或从断转成通)按下“全部恢复”键E12机器状态选择错误系统电路板上开关SW2(十六进制开关)设定在“未使用”状态按下“全部恢复”键E13裁切电机被锁住在裁切操作之后，在滚筒位置A的印版位置传感器检测到印版·而且在第二次裁切操作之后，在滚筒再次转到位置A时印版位置传感器仍检测到印版滚筒到位开关关掉再打开E14第二类版夹故障出版夹线圈不处於操作状态时·版夹安全开关的动作块未被压下按下“全部恢复”键E15平台读数脉冲电机锁住（RA5900）(1)在平台读数脉冲电机激活后l8898个脉冲后，图象扫描装置初始位置传感器未检测到图象扫描装置(2)在平台读数脉冲电机激活后15748个脉冲后，图象扫描装置自动送稿暗调传感器未检测到图象扫描装置(3)数脉冲电机激活后3l4个脉冲后，图象扫描装置未从图象扫描装置初始位置传感器上释放开(4)在平台读数脉冲电机激活后314个脉冲后，图象扫描装置未从图象扫描装置自动送稿暗调传感器上释放开按下“全部恢复”键E16位置C传感器失灵在主电机开始旋转8秒位置C传感器状态未从通转成断(或从断转成通)按下“全部恢复”键E17更换电池,显示并中断机器运行在下面的三种情况下：电池检测信号为断：(1)电源接通时(2)当按下“全部恢复”键(3)在机器操作结束时按下“全部恢复”键E18配页装置故障、关掉电源开关再打开E19热压电机锁住(1)在热敏打印头压力电机激活降下热敏打印头后4秒钟热敏打印头压力开关未被压下(2)在热敏打印头压力电机激活抬起热敏打印头后4秒钟热敏打印头压力开关未被释放按下“全部恢复”键E20翼形板电机锁住(1)在翼形板电机激活后5秒钟，跳翼形板开关SWl或SW2未被压下(2)在翼形板电机激活后5秒钟，跳翼形板开关SWl或SW2未被释放按下“全部恢复”键E21 (向滚筒上)装版的故障(1)在将印版装到滚筒上时。

装版传感器在滚筒C：1置未检测到印版打开并关上装版装置，然后按下“起动”键E22印版输入错误(1)在装版脉冲电机随印版瓷切操作后787个脉冲(操作为536个脉冲)，印版位置传感器未检测到印版材料在按下“装版”键时显示并中断机器运行(2)在装版脉冲电机接通后1260个脉冲，印版位置传感器未检测到印版材料(3)在装版脉冲电机随着裁切电机运行且裁下来的印版材料被取下后787个脉冲，印版位置传感器未检测到印版材料按下“全部恢复”键E23印版裁切失灵,在制版时或处理时(1)在裁切操作之后，在滚筒位置A，印版位置传感器检测到印版，而且在第二次裁切操作之后，在滚筒再次转到位置A时印版位置传感器未检测到印版滚筒到位开关关掉再打开E24裁切下的一条印版留在机器中如果正好在印版城切操作完成时．印版位置传感器检测到印版材料．(反射光) 取下裁切下的—条印版E25卸版故障,图象扫描后,制版完成时时在处理时显示：（1)在卸版操作时·在滚筒从位置C一1旋转到位置A时·卸版传感器来检测到取下的印版（2）在垂直传送电机停止时·取下的印版仍然挡住了卸版传感器的光路关上滚筒到位开关后再打开·按下·起动健E26卸下的印版卡在废蜡纸盒的入口处显示．(l)在制版操作开始时，卸版传感器的光路被挡住取下卡住的印版E27滚筒上无印版(1)在印刷开始时印版传感器在滚筒A位置未检测到印版按下“全部恢复”键E31纸上在第二进纸部分（1)如果纸传感器失灵（2)在压力检测传感器检覆，到压力盘时,纸传感器检测到纸（3)在滚筒位置A，收纸传感器1未检测到纸,在下一滚筒位置A时,纸传感器检测到纸取下卡住的纸，或按下“全部恢复”键E32纸卡在收纸传感器附近(1)在压力检测传感器检测到压力盘时，收纸传感器1检测到纸(2)在收纸传感器l检测到下一纸时，收纸传感器2检测到纸取下卡住的纸，或按下“全部恢复”键E33纸卡在第一进纸部分(1)如果位置A传感器检测到位置A三遍，纸传感器仍未检到到纸取下卡住的纸，或按下“全部恢复”键E34纸卡在滚筒下部在收纸传感器l在滚筒位置A处未检测到纸拉出滚筒取出卡纸E36原稿输入故障原稿对准传感器的动作块在原稿拾纸电机接通后1．35秒未打开取下原稿E37原稿卡在入口处如果原稿进入传感器在凑数脉冲电机接通后630个脉冲未检测到原稿取下原稿E38原璃卡住或尺寸过大原稿对准传感器的光路在读数脉冲电机接通后14173个脉冲(平台类机为14803个)脉冲后仍被挡住取下原稿E39原稿卡在出口处,在版纸装到滚筒上后显示原稿退出传感器的光路在读数脉种中电机接通后后1890个脉冲后仍被挡住，取下原稿E45蜡纸卷不匹配(1)在机器中装了不匹配的蜡纸卷关掉印版检测传感器再打开E46油墨瓶不匹配(1)在机器中装了不匹配的油墨瓶关掉油墨瓶开关再打开E47蜡纸卷不匹配(2)在机器中装了不匹配的蜡纸卷关掉印版检测传感器其再打开。

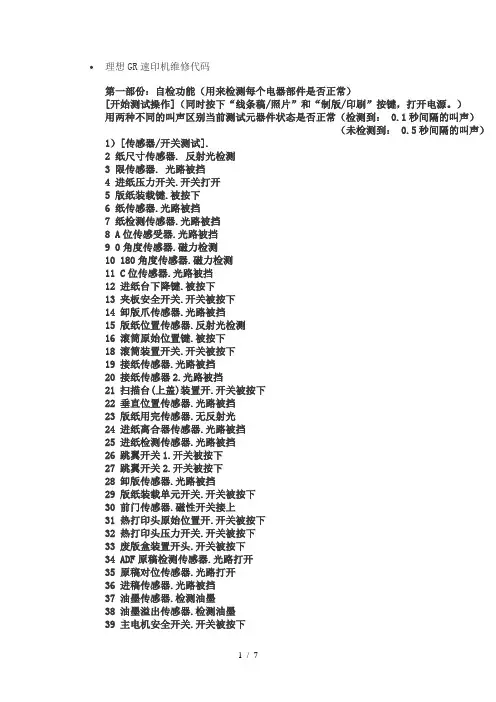

或按下“全部恢复”键E48油墨瓶不匹配(1)在机器中装了不匹配的油墨瓶关掉油墨瓶开关再打开,或按下“全部恢复”键E50未接上“印／印版”计数器印数／印版计数器的接头掉了或被取下接上印／印版计数器E51在磁卡计数器中插入卡片未在磁／卡片汁数器中插入卡片插入卡片E52将滚筒推到位滚筒到位开关的动作块未被压下将滚筒推入机器中E53将油墨瓶装到位油墨瓶的动作块未被压下将油墨瓶牢固地装在滚筒上E54将印版前缘装在绿片基下印版检测传感器未检测到印版材料(反射光)安装蜡纸卷，将印版的前缘插在绿片基下E55关上前机盖(1)金属板未吸合到前机盖门开关上按下前机盖的右下部分E56关上输稿台(上机罩)关上输稿台(上机罩)E57将废蜡纸盒装到位废蜡纸设定开关的动作块未被压下将废蜡纸盒装到位E58关上装版装置装版装置开关的动作块未被压下关上装版装置E59关上自动送稿装置(1)自动送稿装置列位开关的动作块未被压下关上自动送稿装置E60进纸盘紧急制动进纸盘上部或下部的安全开关被激活检查并取下使安全开关激活的异物E61滚筒尺寸错误将错误尺寸的滚筒装到机器上将尺寸正确的滚筒装到机器上E62滚筒牌子不对将牌子正确的滚筒装到机器中E66油墨瓶／印版支架牌子错误将牌子正确的油墨瓶或印版支架装到机器中E67缺PI电路板运行缺PI电路板，或接头未装好接上PI电路板E68大量输纸装置电源故障厚纸输纸装且使电源发生故障从RA机上断开厚纸输纸装置E69大量输纸装置故障厚纸输纸装置发生故障按下“全部恢复”键E71配页机故障——纸卡在配装置,显示并断机器运行纸卡在配页装置上打开配页装置的机门，取下卡住的纸E72配页机故障——配装置机门打开配页装置的机门打开关上配页装置的机门E73配页机故障—纸还在配页装置中打开配页装置的机门，取下纸E74配页机故障——配页装置的分页格满了打开配页装置的机门,取下纸E75配页机故障——选择的纸幅面不对在配页装置上选择正确的纸幅面E76配页机故障——纸尺寸不能用装在进纸盘中的纸的尺寸与配页装置能用的纸幅面不匹配用正确幅面的纸换掉进纸盘中的纸E79分类装置中纸带用完纸带尾部传感器捡测到纸带卷的尾部在分类装置上放一卷新的纸带卷2、维修测试1、传感器测试：01纸检测传感器（PDTC）02纸幅面传感器（PTLS）03下限传感器04进纸压力开关05版纸装载按键06纸传感器（PSEN）07压力检测传感器（PRSS）08位置A传感器（DRMA）09 0°角度传感器（DRM0）10°角度传感器（DRM1）11位置C传感器（DRMC）12进纸盘下降按键13版夹安全开关14版纸传感器（MDTC）15版纸定位传感器（WAIT）16滚筒初始位置按键17油墨筒开关18滚筒到位开关19收纸1传感器（RCV1）20收纸2传感器（RCV2）21上盖到位开关22垂直居中传感器（TEN）23版纸尾部传感器（MEND）24进纸离合器传感器（PFD2）25输纸检测传感器（P-IN）26翼形板开关127翼形板开关228卸版传感器（MJAM）29制版单元设置开关30前门到位开关31热敏头初始位置开关32热敏打印头压力开关33废版盒到位开关34 ADF原稿检测传感器35 ADF原稿对准传感器36 ADF原稿进入传感器37油墨传感器（INK）38溢墨传感器（FLOW）39主电机互锁开关40上下限安全开关41进纸盒开关SW142进纸盒开关SW243进纸盒开关SW344进纸盒开关SW445原稿出传感器开关46 ADF 开关47版纸检测传感器48版纸装载传感器（CSEN）49扫描初始位置传感器50 ADF补偿传感器51稿台盖传感器52稿台原稿检测53压力控制传感器（PRP）54废版满检测传感器（HMAS）55油墨筒开关156油墨筒开关257油墨筒开关358电池检测信号59接口板检测信号上限传感器P-UP 卸版爪传感器TUME 2、运转测试60滚筒15rpm61滚筒30rpm62滚筒变速转动64分离风扇65写脉冲电机CW66装载步进电机67进纸离合器68压力线圈69吸风风扇70卸版风扇71卸版线圈和传送电机72装载风扇73夹板线圈74滚筒锁定线圈76拾稿线圈77热打印电力控制78进稿电机79头像扫描LED阵列点亮80跳翼电机81 ADF聚焦调整（+右移）82图像扫描位置调整83 ADF水平扫描位置调整84 OS水平扫描位置调整85制版长度调整（写入脉冲电机）86 ADF扫描开始位置调整87 OS扫描开始位置调整88热敏打印头功率调整（拔出TP3；测量TP1和TP2之间电压；VR2粗调，VR1微调）89分离风扇风力调整90部分存清除91制版宽度检查92屏闭印刷、制版计数器97全部存清除98存开关清除（清除81至88设置）101油墨电机102升降台上/下操作103印刷位置电机CW/CCW104夹板打开/关闭105自动送稿器工作106操作107进纸和印刷操作108平台读步进电机运转109机器磨合运转110升降系统磨合运转111 TPH压力电机112切刀电机113平台式自动进稿器进稿操作114压力控制电机115油墨传感器（热敏电阻）检测（显示00或FF为有故障；有数值为正常）116 TPH热敏电阻检测（显示00或FF为有故障；有数值为正常）117热敏头测试 1118热敏头测试 2119热敏头测试 3120热敏头测试 4131吸风输纸离合器检测3、电源板保险丝F1交流输入电压（5A）F2电机控制板；主电机连锁开关（3.15A）F3电机控制板(进纸安全开关,升降电机)；分离风扇；电源板风扇（3.15A）F4主系统板（热压电机；切刀电机；版夹电机；装载风扇；卸版风扇；跳翼电机；滚筒原位指示灯）（3.15A）F5主系统板（供墨电机；分离风扇；卸版电机；卸版电磁铁；压力电磁铁；压力控制电机；进纸离合器；滚筒锁定电磁铁；制版/印刷计数器）（3.15A）F6主系统板（夹版电磁铁）（3.15A）F7图像处理板；ADF控制板（3.15A）F201主系统板；图像处理板（3.15A）F202图像处理板；显示控制板（3.15A）F301主系统板；图像处理板；电机控制板；显示控制板（3.15A）4、滚筒控制板A4 DIP-3，DIP-4开；B4 DIP-3开A3全部关闭；黑色全部关闭；彩色DIP-6开。
