理想一体机故障代码(RZ、RV)
理想一体机故障代码（RZ、RV）1楼故障类别故障号码描述A01 201 当写入脉冲电机启动进行版纸定位、版纸裁切或版纸装载动作时，版纸定位传感器仍未能切换到启动状态。
A01 202 于进行版纸定位动作中或制版运作天始时，写入脉冲电机已开始反向转动，版纸定位传感器仍未能切换到关闭状态。
A01 206 于制版动作中发生超时故障。
A01 211 于机器待机模式下，版纸定位传感器为启动状态。
A01 214 于机器开始进行制版时，版纸定位传感器为启动状态。
A01 215 写入脉冲电机的门阵列控制不当（电机没有在设定的时间内停止）。
A02 509 于版纸装载运作中，当印刷滚筒转动到一验证角度检测版纸是否存在于印刷滚筒上时，版纸装载传感器为关闭状态。
A04 303 当卸版卡版传感器于滚筒角度120度和180度进行检测时同为关闭状态。
A04 314 卸版故障。
A05 304 当完成卸版动作时，卸版卡版传感器为启动状态。
A05 312 当开始进行制版动作时，卸版卡版传感器为启动状态。
A05 315 于卸版盒放置在机器内时，卸版卡版传感器为启动状态。
A06 403 进纸盘上限下限安全开关为关闭状态。
A07 409 当纸张应该到达排纸传感器时其仍为关闭状态，和机器停止时（纸张空送）纸张传感器为遮挡状态。
A07 412 当机器检测发生纸张空送故障，并且纸传感器连续于印刷滚筒转动三转仍为导通状态。
A07 413 当纸传感器处不应有纸时，纸传感器检测为遮挡状态。
（纸张过长）A07 418 当按下启动键开始进行印刷时，纸传感器检测为遮挡状态。
A07 429 进纸故障A07 432 纸张空送后引起进纸重试时，纸传感器为遮挡状态。
A08 410 当纸张应到达排纸传感器处时，或者机器停止动作时纸传感器检测为遮挡状态。
A08 421 当机器于超长进纸模式印刷较长的纸张时，纸张应该离开纸传感器时其仍保持在遮挡状态（纸张长度超过550毫米）A08 430 印刷滚筒上卡纸。
理想KS系列一体机维修手册

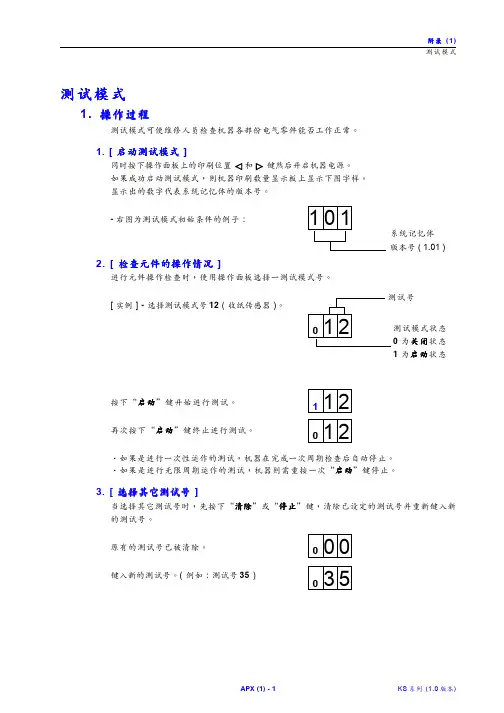

測試模式1. 操作過程測試模式可使維修人員檢查機器各部份電氣零件能否工作正常。
1. [ 啟動測試模式 ]同時按下操作面板上的印刷位置和鍵然后開啟機器電源。
如果成功啟動測試模式，則機器印刷數量顯示板上顯示下圖字樣。
顯示出的數字代表系統記憶體的版本號。
-右圖為測試模式初始條件的例子：2. [ 檢查元件的操作情況 ]進行元件操作檢查時，使用操作面板選擇一測試模式號。
[ 實例 ] - 選擇測試模式號12 ( 收紙傳感器 )。
按下“啟動啟動啟動”鍵開始進行測試。
再次按下“啟動啟動啟動”鍵終止進行測試。
‧如果是進行一次性運作的測試，機器在完成一次周期檢查后自動停止。
‧如果是進行無限周期運作的測試，機器則需重按一次“啟動啟動啟動”鍵停止。
3. [ 選擇其它測試號 ]當選擇其它測試號時，先按下“清除清除清除”或“停止停止停止”鍵，清除已設定的測試號並重新鍵入新的測試號。
原有的測試號已被清除。
鍵入新的測試號。
( 例如：測試號35 )測試號測試模式狀態0為關閉關閉關閉狀態1為啟動啟動啟動狀態12112012000035101系統記憶體版本號 ( 1.01 )4. [ 退出測試模式 ]如需退出測試模式，先按下“清除清除清除”或“停止停止停止”鍵，然后再按下“復位復位復位”鍵約一秒鐘。
先按下“清除清除清除”或“停止停止停止”鍵清除原有的測試號。
按下“復位復位復位”鍵約一秒鐘。
5. [ 記憶開關的運作 ( 測試模式號80 ~ 87 ) ]啟動測試模式鍵入記憶開關號並按下“啟動啟動啟動”鍵。
[ 實例 ] -如需選擇記憶開關號80。
鍵入記憶開關號80並按下“啟動啟動啟動”鍵。
使用印刷位置鍵或選擇所需的設定狀態。
[ 實例 ] -如需選擇記憶開關的狀態為“3”。
按下鍵直至“3”在顯示窗內閃動。
按下“停止停止停止”鍵準備鍵入新的記憶開關設定。
按下“復位復位復位”鍵約一秒鐘。
注意：測試模式號98重設所有記憶開關號的狀態回到“0”設定上。
最新理想CR1630维修代码
CR1630 测试功能12（1）操作程序3在执行测试功能程序，维修技术员能检测每一个电器元件的状态。
1．进入测试功能45同时按下?和?两键打开电源开关。
6如果进入测试功能，机器的印刷数量显示板上显示系统ROM版本。
72．检测部件操作，可用操作见选择测试编号。
8{例}选择测试号NO。
36（传感器状态）按START见开始测试，在按START停止9测试。
3．操作记忆开关（测试功能200—218）1011进入测试功能并选择记忆开关号并按START键。
12{例}选择记忆开关号20113选择201并按START14用?或?键选择设定直。
15{例}选择E为设定植，按?键使E在第一格内闪烁。
16按STOP以便重新选择设定。
17按ALL RESET见1秒钟。
注意：1819测试功能号98使所有记忆开关选择复为‘0’。
20（2）测试项目及操作1．传感器/开关测试2122有两种不同方式的叫声告知目前状态。
23检测到 0.1秒间隔的叫声24位检测到 0.5秒间隔的叫声25序号检测元件检测内容2601 纸检测传感器检测反射光02 上限开关光路被阻挡272803 下限开关光路被阻挡2906 纸传感光路被阻挡3008 位置A传感器光路被阻挡3109 夹板A位置传感器光路被阻挡3210 夹板B位置传感器光路被阻挡3312 切刀开关开关不被按下3414 版纸传感器检测反射光15 版纸位置传感器检测反射光353617 油墨盒传感器光路被阻挡3718 滚筒装入传感器光路被阻挡19 出纸传感器检测反射光383921 ADF到为传感器光路被阻挡4022 垂直中心传感器光路被阻挡4123 版纸用完传感器光路被阻挡4224 版纸张紧板传感器光路被阻挡4325 废版纸压缩传感器光路被阻挡26 废版纸满传感器光路被阻挡444527 卸版单元装置开关开关被按下4628 卸版传感器光路被阻挡4729 制版单元传感器开关被按下4834 原稿位置传感器光路被阻挡4936 原稿输入传感器检测反射光5037 油墨传感器检测油墨5138 油墨溢出传感器检测油墨41 原稿到位传感器当可选件安装时5253542．电机/电磁铁测试55用START见作开/关控制56序号检测元件5756 进搞电磁铁5857 写入步进电机向后200步5958 写入步见电机向前200步6059 主电机10转/分钟6160 主电机15转/分钟61 主电机30转/分钟626362 可变速主电机运转（用印刷速度键控制）6463 分离和负压风扇6564 写入步进电机向前400步6665 写入步进电机向前300步6766 装载离合器6867 进纸离合器6968 压力电磁铁69707170 夹板复位7271 卸版电机73 夹板电机737474 扫描电机向前运转（用缩小键来控制）7577 打印头控制信号7679 扫描器发光二极管阵列亮7784 进纸步进电机向后转7889 版纸张紧板电磁铁7980813．内存清除及记数停止等82按START键，面版显示正常状态83序号清除项目8490 部分内存清除85主板中RAM包含的确定内容，如卡纸，出错等将被初始化。
理想CR、GR系列一体机 故障代码
理想CR系列一体机故障代码2012-04-09 12:57阅读23评论0T1主电机锁定T7面板和数字转换电路板通讯错误T2升降电机锁死T8系统电路板和界面附件间的通讯错误T3装夹蜡纸错误T9在系统电路板和RC分类器间的通讯T4油墨溢出T10磁铁A检测传感器失灵T5印刷位置电机锁死T11压力控制电机锁死T6面板和系统电路板间的通讯错误T13切刀电机琐死告警显示E01主电机锁死C25卸版错误E02升降电机锁死C26卸版单元卡纸E03卸版电机锁死C27滚筒上无版E04油墨溢出C31第二进纸部分卡纸E05印刷位置电机锁死C32出纸部卡纸E06A位传感器故障C33第一进纸卡纸E07废版压缩电机锁死C34滚筒卡纸E08TR与选配件界面通讯错误C37进稿台卡纸E10阴影补偿出错C38原稿过长卡纸— 1 —理想GR系列一体机印刷机速印机维修调整代码大全理想GR系列一体机印刷机速印机维修调整代码大全理想GR机型有A3幅面的如GR-3700 GR-3710 GR-3750 GR-3770等机型。
还有B4幅面的如理想GR1700/1710 GR-1750 GR2000 GR-2700/2710 GR-2750等机型。
故障代码都基本相同。
T1/E01 主电机锁住,显示并中断机器运行 (1)在主电机起动后2’秒后，位置A 传感器仍能检测到滚筒位置A (2)在主电机起动后5秒内，位置A传感器未能检测到滚筒位置A 按下“全部恢复”键T2/E02 升降电机锁住,显示并中断机器运行 (1)在升降电机起动抬起进纸盘后9秒内，升降装置上限位传感器的动作块未抬起 (2)在升降电机起动降下进纸盘后9秒内，升降装置下限位传感器的光路未被档住 (3)在升降机起动抬起进纸盘后2秒后，升降装置下限位传感器的光路仍被档住 (4)在升降电机起动降下进纸盘后2秒后，升降装置下限位传感器的动作块仍然抬起按下“全部恢复”键T3/E03 第一类版夹故障,显示并中断机器运行 (1)版夹线圈激活(接通)4秒内，版夹安全开关的动作块仍被压下 (2)在版夹线圈释放(关掉)后4秒内，版夹安全开关的动作块未被压下 (3)在版夹电机开始旋转后8秒内，角度传感器(0及180)— 2 —未检测到角度磁铁 (4)在版夹线圈未操作时，版夹安全开关的动作块未被压下按下“全部恢复”键T4/E04 油墨溢出,显示并中断机器运行如果溢墨传感器在挤压装置处检测到过多的油墨溢墨传感器关掉T5/E05 印刷位置电机锁住,显示并中断机器运行在印刷位置电机开始旋转后12 秒，如果垂直居中传感器状态未从通至断(或断至通) 按下“全部恢复”键T6/E06 压力检测传感器失效,显示并中断机器运行在主电机开始旋转后8秒内，如果压力检测传感器状态未从通转成断(或从断转成通) 按下“全部恢复”键T7/E07 只限RA5900, RA和RA编辑板通讯故障,显示并中断机器运行 CPU与RA编辑板之间的通讯发生错误关掉电源开关再打开T8/E08 RA和电脑接口发生通讯故障,显示并中断机器运行CPU与电脑接口之间的通讯发生错误关掉电源开关再打开T9/E09 RA和配页机之间的通讯故障,显示并中断执器运行CPU与配页机之间的通讯发生错误关掉电源开关再打开T10/E10 只限RA5900 裁切电路板失效,显示并中断机器运行在图象扫描操作开始之时,数据信号(如原稿，幅面等)未从裁切电路板输出按下“全部恢复”键T11/E11 压力控制电机锁住,显示并中断机器运行 (1)在— 3 —压力控制电机开始旋转 100ms内，未检测到来自压力控制电机上编码盘送出的脉冲 (2)在压力控制电机开始旋转5秒内，压力居中传感器状态未从通转成断(或从断转成通) 按下“全部恢复”键T12/E12 机器状态选择错误,显示并停止机器运行系统电路板上开关SW2(十六进制开关)设定在“未使用”状态按下“全部恢复”键T13/E13 裁切电机被锁住,显示在机器处於制版和保密操作时中断机器运行在裁切操作之后，在滚筒位置A的印版位置传感器检测到印版?而且在第二次裁切操作之后，在滚筒再次转到位置A时印版位置传感器仍检测到印版滚筒到位开关关掉再打开T14/E14 第二类版夹故障, 显示并中断机器运行出版夹线圈不处於操作状态时 ?版夹安全开关的动作块未被压下按下“全部恢复”键T15/E15 只限RA5900, 平台读数脉冲电机锁住,显示并中断机器运行 (1)在平台读数脉冲电机激活后l8898个脉冲后，图象扫描装置初始位置传感器未检测到图象扫描装置 (2)在平台读数脉冲电机激活后15748个脉冲后，图象扫描装置自动送稿暗调传感器未检测到图象扫描装置 (3)数脉冲电机激活后3l4个脉冲后，图象扫描装置未从图象扫描装置初始位置传— 4 —感器上释放开 (4)在平台读数脉冲电机激活后314个脉冲后，图象扫描装置未从图象扫描装置自动送稿暗调传感器上释放开按下“全部恢复”键T16/E16 位置C传感器失灵,显示并中断机器运行在主电机开始旋转8秒内位置 C传感器状态未从通转成断(或从断转成通) 按下“全部恢复”键T17/E17 更换电池, 显示并中断机器运行在下面的三种情况下：电池检测信号为断： (1)电源接通时 (2)当按下“全部恢复”键 (3)在机器操作结束时按下“全部恢复”键T18/E18 配页装置故障,显示并中断机器运行从配页装置收到错误代码关掉电源开关再打开T19/E19 热压电机锁住,显示并中断机器运行 (1)在热敏打印头压力电机激活降下热敏打印头后4秒钟内热敏打印头压力开关未被压下 (2)在热敏打印头压力电机激活抬起热敏打印头后4秒钟内热敏打印头压力开关未被释放按下“全部恢复”键T20/E20 翼形板电机锁住，显示并中断机器运行 (1)在翼形板电机激活后5秒钟内，跳翼形板开关SWl或SW2未被压下(2)在翼形板电机激活后5秒钟内，跳翼形板开关SWl或SW2未被释放按下“全部恢复”键C21 (向滚筒上)装版的故障，显示并中断机器运行 (1)— 5 —在将印版装到滚筒上时。
维修 勿删
维修复印机型号：夏普、理光、东芝、佳能、松下、京瓷、理光、汉柯、柯美、美能达、柯尼卡、施乐、联想打印机型号；惠普、三星、佳能、柯美、松下、施乐、兄弟、联想一体机型号：KS、CR、CV、GR、RN、RV、EV、RP柯美7621、7622、7616、7516载体调整(维修模式) ：效用→停止→00→停止→01→英文模式→按下键四下（Fu）→A TDC →OK出C0F32清除：效用→停止00→停止01→选第二项→再到A TDC→把里面的数据调高（供粉量）→正常是（150—160）出M2、M1清除；出现M2是提示更换鼓载刮了。
清除：效用→停止00→停止01→第一项的第一项改地区（中国）进入的第九项，第一项不清，其它的全部清除。
万一清不了再清第一项，清除后出COF32的话，是变回16张的型号了，改回是在维修模式的第二项，再到最后一项。
C2557是A TDC值太低或太高，调整是在维修模式的第二项里A TDC 柯美200E彩机装扫描：（柯美机装扫描差不多都这样）效用→管理员→密码（12345678）→OK→下一页→网络设置→基本设置→输入IP→完成文件扫入电脑：地址栏输入复印机里设的IP打开复印机网页→扫描#0001→TX：PC（SMB）单触键号：#000关键字：无目的地地址：无IP地址：电脑主机的IP 地址主机名：Administrator文件路径：aaa或bbb随便都可以密码：输入电脑开机时使用的密码（开机不要密码的就不用输）再点应用到OK然后再到电脑桌面上建一个新文件夹，文件夹名跟（文件路径）要一样。
再把文件夹转成在网络上共享这个文件夹。
共享的转换（点文件夹属性→共享→网络上共享这个文件夹打上√→确定）然后再到复印机上扫描文件，文件夹里有文件就OK了柯美250调中文：效用→第一项→第一项→第二项→第六项改密码：效用→停止00→停止01→停止0C→进入.三项：（1.旧密码 2.新密码 3.确认新密码）柯美7272/7210/5510进入维修模式: 1.按住P键十秒钟左右,再按9272进入.2.开机时按25/36/47/开机打黑色自检页:进入36模式到第四项输入12到复印.花税线条自检页是16第一纸盒调整位置一般都是调纸盒下面的铁板.调纸盒双面的力度(ADU)：36模式的第二项再到第三项里面调整。
理想系列一体化速印机故障代码
H2 567 要求输入印刷浓度信息（和油墨-标记有关）。 H3 568 要求输入试印印刷浓度信息（和油墨-标记有关）。 H4 242 要示输入制版浓度信息（和版纸-标记有关）。 H5 243 要求输入印刷浓度信息（和版纸-标记有关）。 H6 244 要求输入试印印刷浓度信息（和版纸-标记有关）。 P01 520 于主电机启动后主编码盘传感器未在 10 毫秒切换到启动/关闭状态。 P01 521 主电机启动后即使经过 3033 个脉冲 B-定位传感器仍未切换。 故障类别 故障号码 描 述 P01 524 当印刷滚筒进行运作时，版夹单元未能停留在其初始位置。（印刷滚筒锁定位位 置传感器：关闭） P01 537 印刷滚筒未能停止于位置-B。（超出） P01 538 于印刷滚筒进行动作时未能处于被锁定状态。（印刷滚筒锁定位置传感器：闭合） P02 400 上限传感器和下限传感器同时为启动状态。 P02 401 升降台电机检测到电流过载。 P02 404 当升降电机从下限位置开始升起升降台时，下限传感器于升降电机启动 2 秒后仍 未能切换到关闭状态。 P02 405 当升降电机从下限位置开始升起升降台时，上限传感器于升降电机启动 12 秒后 未能切换到启动状态。 P02 406 当升降电机从上限位置开始降下升降台时，上限传感器于升降电机启动 2 秒后未 能切换到关闭状态。 P02 407 当升降电机从上限位置开始降下升降台时，下限传感器于升降电机启动 12 秒后 仍未能切换到启动状态 P02 408 当升降台进行伺服动作时，上限传感器在此伺服运作的最后 2 秒持续保持于闭合 状态 P03 500 版夹传感器 A 于版夹单元完成初始化或初始位置定位后切换到闭合状态。
D17 239 检测到其他不适合的版纸卷。 D17 241 在版纸卷信息中检测到不匹配的信息。 故障类别 故障号码 描 述 D18 522 印刷滚筒准备进行释放（线圈为启动状态）。 D19 223 制版单元准备进行释放（线圈为启动状态）。 D22 540 滚筒电路板的通信故障（未能从滚筒电路板读出或写入）。 D22 542 滚筒电路板上的异常数据。 E01 10 当开启机器电源时锂电池的电压低于 2.5V。（电量不足，更换锂电池） E02 11 版纸计数达到维修保养叫修的设定值。 E02 12 印张计数达到维修保养叫修的设定值。 E02 22 滚筒内维修保养计数达到维修保养叫修的设定值。 F01 15 当开始进行印刷工序时，印刷滚筒上无版纸。 F02 18 当开始进行印刷工序时，印刷使用的纸张尺寸不能与滚筒上的图像相匹配。 F03 16 使用自定义尺寸纸张选择多面连天写。 F05 19 制版时，输入的印刷数量少于被设定的最少印刷量。 F10 21 当选择并启动试印时，印刷使用的纸张的纸张尺寸不能与滚筒上的图像的尺寸相 F22 33 下一张原稿未放置在稿台上进行多面连写动作。 F37 50 当启用书本模式并开始进行制版时，原稿被放置在 ADF 上。 F50 910 由于链接打印机的故障，无法进行自动流程印刷。 F54 923 由于链接打印机无纸。无法进行自动流程印刷。 F55 924 由从电脑接收到打印信息时，无法进行自动流程印刷。 F58 927 被链接打印机无法打印（初始化 NET-C） H1 566 要求输入油墨颜色信息（和油墨-标记有关）。
