机械制图习题集整理复习资料和题目已分开分析
机械制图习题集答案知识解析
-《机械制图》（第六版）习题集答案第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。
第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。
●注意多边形的底边都是水平线；要规范画对称轴线。
●正五边形的画法：①求作水平半径ON的中点M；②以M为圆心，MA为半径作弧，交水平中心线于H。
③AH为五边形的边长，等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形。
2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。
●参教P23四心圆法画椭圆的方法做题。
注意椭圆的对称轴线要规范画。
3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。
5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。
第6页点的投影1、按立体图作诸点的两面投影。
●根据点的两面投影的投影规律做题。
2、已知点A在V面之前36，点B在H面之上，点D在H面上，点E在投影轴上，补全诸的两面投影。
●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
3、按立体图作诸点的两面投影。
●根据点的三面投影的投影规律做题。
4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的3.5倍。
●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
各点坐标为：A（25，15，20）B（20，10，15）C（35，30，32）D（42，12，12）5、按照立体图作诸点的三面投影，并表明可见性。
●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。
（由不为0的坐标差决定，坐标值大者为可见；小者为不可见。
最全机械制图习题全集附带答案（答案）
最全机械制图习题全集附带答案（答案）机械识图习题集第⼀章制图的基本知识和技能1．图纸的幅⾯按尺⼨⼤⼩可分为5 种，其代号分别为A0，A1，A2，A3，A4。
2．图纸格式分为留有装订边和不留装订边两种，按照标题栏的⽅位⼜可将图纸格式分为X型和Y型两种。
3．标题栏应位于图纸的右下⾓，⼀般包含以下四个区：更改区、签字区、名称及代号区、其他区，标题栏中的⽂字⽅向为⽔平。
4.⽐例是指图中图形与其实物相应要素的线性尺⼨之⽐。
图样上标注的尺⼨应是机件的最后完⼯尺⼨尺⼨，与所采⽤的⽐例⽆关。
5.常⽤⽐例有原值⽐例、放⼤⽐例和缩⼩⽐例三种；⽐例1：2是指实物是图形的2倍，属于缩⼩⽐例；⽐例2：1是指图形是实物的2倍，属于放⼤⽐例。
6.⽐例的选择原则是：作图时应尽量采⽤原则⽐例，需要时也可采⽤放⼤或缩⼩的⽐例。
⽆论采⽤何种⽐例，图样中所注的尺⼨，均为机件的最后完⼯尺⼨。
7．图样中书写的汉字、数字和字母，必须做到字体⼯整、笔划清除、间隔均匀、排列整齐，汉字应⽤长仿宋体书写，数字和字母应书写为斜体或直体。
8．字号指字体的⾼度，图样中常⽤字号有3.5,5,7,10号四种。
9．常⽤图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。
10．图样中，机件的可见轮廓线⽤粗实线画出，不可见轮廓线⽤细虚线画出，尺⼨线和尺⼨界线⽤细实线画出，对称中⼼线和轴线⽤细点画线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的⼀半。
11．图样上的尺⼨是零件的最后完⼯尺⼨，尺⼨以mm为单位时，不需标注代号或名称。
12．标注尺⼨的四要素是尺⼨界线、尺⼨线、箭头、尺⼨数字。
13．尺⼨标注中的符号：R表⽰半径，φ表⽰直径，Sφ表⽰球⾯直径，SR表⽰球⾯半径，S表⽰斜度，C表⽰锥度。
14．标注⽔平尺⼨时，尺⼨数字的字头⽅向应朝上；标注垂直尺⼨时，尺⼨数字的字头⽅向应朝左。
⾓度的尺⼨数字⼀律按⽔平位置书写。
当任何图线穿过尺⼨数字时都必须断开。
机械制图复习题带答案
机械制图复习题带答案机械制图是工程技术人员必备的基本技能之一，它涉及到对机械零件和设备的图形表示方法。
以下是一套机械制图复习题及其答案，供学生复习使用。
一、选择题1. 机械制图中，第一角投影法与第三角投影法的主要区别是什么？A. 视图数量不同B. 视图位置不同C. 视图表达方式不同D. 视图的投影方向不同答案：D2. 在机械制图中，下列哪个符号表示螺纹？A. ∅B. ∇C. ∞D. ∇∇答案：D3. 机械制图中，剖面图的主要用途是什么？A. 表示零件的外部形状B. 表示零件的内部结构C. 表示零件的尺寸D. 表示零件的材质答案：B二、填空题1. 机械制图中，_______ 表示零件的中心线。
答案：中心线2. 机械制图中，_______ 是用来表示零件长度、宽度和高度的图示。
答案：三视图3. 当一个零件的内部结构需要详细表达时，可以使用_______。
答案：剖面图三、简答题1. 简述机械制图中尺寸标注的基本原则。
答案：尺寸标注应遵循清晰、准确、合理的原则。
尺寸线应平行于所标注的线段，尺寸数字应位于尺寸线上方或旁边，且应避免尺寸线和数字相互交叉或重叠。
2. 解释什么是局部放大图，并说明其在机械制图中的作用。
答案：局部放大图是对零件的某一局部区域进行放大表示的图示，主要用于清晰展示零件的细微结构或难以用标准比例表示的部分。
它有助于设计者和制造者更准确地理解零件的细节特征。
四、绘图题1. 根据所给的三视图，绘制一个简单的机械零件的剖面图。
答案：[此处应附上相应的三视图和剖面图的示例]2. 绘制一个标准螺纹的剖面图，并标注其主要尺寸。
答案：[此处应附上螺纹剖面图的示例，并标注外径、内径、螺距等尺寸]结束语：通过上述复习题的练习，可以帮助学生加深对机械制图基本概念、方法和技巧的理解。
希望同学们能够认真复习，掌握机械制图的要点，为将来的工程实践打下坚实的基础。
机械制图习题集题解及答案
前言总目录
总目录
前言退出本习题解答与清华大学许纪旻等主编的《机械制图习题集
（第四版）》配套使用，覆盖了习题集内容的95%以上，与刘朝儒、吴志军、高政一、许纪旻等主编的《机械制图（第五版）》主教
材配合紧密。
本习题解答形式如下：
☐一题一图，解答部分采用蓝色，以区别于原题，
“题”“解”醒目
☐答案以图为主，适当配以文字说明
☐典型例题动画演示详细解题过程
☐一般习题直接给出习题答案
☐与“立体”相关的大部分习题给出了三维实体模型
本习题答案可作为教师授课、学生完成作业、自学或课外复
习提供方便实用的电子化教学辅助资源。
习题答案总目录
前言总目录
一、点、直线、平面的投影
二、立体的视图
三、轴测图
四、表示机件的图样画法
五、尺寸标注基础
六、零件的技术要求
七、标准结构及标准零、组件
八、零件图
九、装配图
主页退出。
机械制图习题集及答案(华中科技大学)
返回
36-2
36-4
2021/6/24
返回
36-3 36-5
166
（ 1）
（ 2）
37-(1)
37-(2)
2021/6/24
167
返回
282–021/6/24
返回
答案168
282–0221/6/24
返回
答案169
282–0231/6/24
返回
答案170
282–0241/6/24
返回
答案171
机械制图习题集及答案华中科技大学机械制图习题集答案机械制图习题集及答案机械制图习题集机械制图习题集第六版cad机械制图习题集机械制图习题集第四版机械制图基础习题集机械制图习题集第三版机械制图习题集陈锦昌
工程制图习题
2021/6/24
1
目录
第一章 制图基本知识和技能
第二章 计算机绘图
第三章 投影基础
97
23-2(1)
2021/6/24
23-2(3)
23-2(5)
返回
23-2(2)
23-2(4)
23-2(6)
98
24-3(1) 24-3(2)
2021/6/24
24-2(7)
返回
24-2(8)
99
25-(1)
2021/6/24
25-(3)
返回
25-(2)
25-(4)
100
26- 1
26- 2
312–0261/6/24
返回
答案182
312–0271/6/24
2021/6/24
7-4
返回
7-5
18
8-1
8-3
机械制图习题集习题解答完整版最新版
第一章 制图的基本知识
3 抄画图线练习。 (1) 在指定位置画出对应图线。
班级
（2） 在指定位置画出左边图形。
学号
姓名
3
4 尺寸标注改错：分析图中尺寸标注的错误，并在下边空白图上正确标注。
(1)
(2)
(3)
4
第一章 制图的基本知识
6 标注平面图形的尺寸，尺寸数值按图量取，并取整数。 (1)
班级
班级零件装配螺纹栓 班级零件装配螺纹栓 班级 零 件 装 配 螺 纹 栓 班级零件装配螺纹栓 班级零件装配螺纹栓 班级零件装配螺纹栓 班级零件装配螺纹栓
滚动轴承齿轮蜗轮 滚动轴承齿轮蜗轮 滚动轴承齿轮蜗轮 滚动轴承齿轮蜗轮 滚动轴承齿轮蜗轮 滚动轴承齿轮蜗轮 滚动轴承齿轮蜗轮
盘叉架规格备注粗糙度 盘叉架规格备注粗糙度 盘叉架规格备注粗糙度 盘叉架规格备注粗糙度 盘叉架规格备注粗糙度 盘叉架规格备注粗糙度 盘叉架规格备注粗糙度
(1)
(2)
(3)
20
第三章 立体及其表面交线
(4)
(5)
班级
(6)
学号
姓名
5 求立体被截切后的投影。 (1)
(2) 圆锥中挖去梯形槽
(3)
(4)
21
第三章 立体及其表面交线
6 求作两圆柱相交后相贯线的投影。
(1)
(2)
班级
学号
姓名
(3)
(4)
7 补画立体表面交线的投影。
(1)
(2)
(3)
22
第三章 立体及其表面交线
(35) *
班级
学号
姓名
(34) *
(36) * 40
第四章 组合体
10 * 补齐三视图中缺漏的图线（注意下列形体结构的不同点）。 (1)

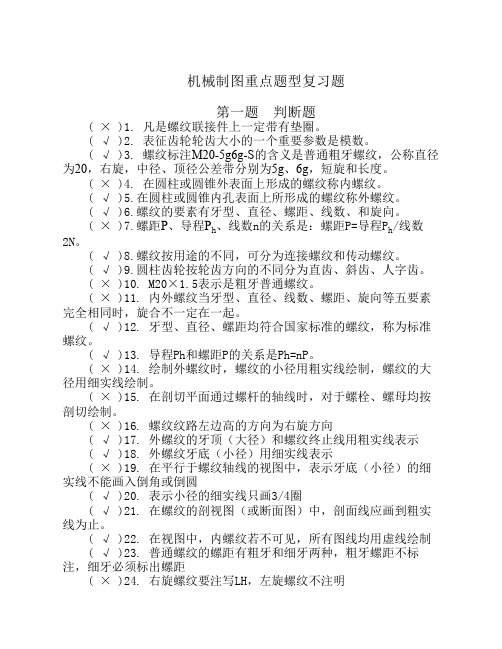

大学机械制图重点题型复习题知识整合期末复习重点(带答案解析)
( √ )52. 在一般情况下，两相啮合轮齿的端面齿廓在接触点处
的公法线，与两节圆的内公切线所夹的锐角，称为啮合角。
( × )53. 螺钉用以连接一个较薄、一个较厚的两个零件，它不
需与螺母配用，常用在受力较大和不需经常拆卸的场合。
( √ )54. 在加工连接螺钉时，钉杆上靠近肩部处总是切制不出
螺纹，为了简化作图，可将表示牙底的细实线一直画到螺钉头的肩
投影所得的视图称为斜视图。
( √ )77. 比例是指图中图形尺寸与实物尺寸之比。
( √ )78 .如果公差带为圆形或圆柱形，公差值前可加Φ。 ( × )79. 基准符号在公差框格中用小写字母表示。 ( √ )80. 左视图是零件从左到右的投影。 ( × )81. 不完全互换性只允许零件在一定范围内互换。 ( × )82. 极限偏差的负值是没有意义的。 ( × )83. 局部视图不可以放置在图纸中的其他地方。 ( × )84. 剖视图中，金属材料的剖面符号采用45度细线。 ( × )85. 视图中的波浪线可以超出视图外。 ( √ )86. 物体两表面相切处不划线。 ( √ )87. 标注尺寸时，“C”表示45度角。 ( √ )88. 定位公差包括位置度、同轴度、对称度。 ( × )89. 图纸中轮廓线用细实线表示。 ( × )90. 绘制圆的中心线时，用粗实线表示。 ( × )91. 标题栏一般位于图纸的右上方。 ( × )92. 在剖视图中，齿根线用细实线绘制。 ( √ )93. 上、下偏差可正、可负、可为零。 ( × )94. 在零件图中主要尺寸仅指重要的定位尺寸。 ( √ )95. 在零件图中，必须画出主视图，其他视图可以根据需 要选择。 ( √ )96. 在零件图中，不可见部分一般用虚线表示。 ( √ )97. 投影法可分为中心投影法和平行投影法两大类。 ( × )98. 选择主视图时，只考虑零件的安放状态。 ( × )99. 选择主视图投射方向的原则是所画主视图能较明显地 反映该零件主要形体的形状特征。 ( √ )100. 零件的表达方案是指能完整、清晰地表达某零件结构 形状的若干种表示法的组合。 ( √ )101. 按照零件的主体结构形状，可以将零件分为回转体和 非回转体。 ( √ )102. 回转体零件只有轴、套、轮、圆盘。 ( × )103. 轴承座的主体结构由三部分组成。 ( √ )104. 零件的结构和形状，除了应满足使用上的要求外，还 应满足制造工艺的要求，即应具有合理的工艺结构。 ( √ )105. 拔模斜度在制作模型时应予以考虑，视图上可以不标 出。 ( × )106. 为防止砂型在尖角处脱落和避免铸件冷却收缩时在尖 角处产生裂纹，铸件各表面相交处应做成圆角。 ( √ )107. 过渡线是指为了区分不同形体的表面，在零件图上仍
最全机械制图复习题全集附带答案(答案)
机械识图习题集第一章制图的基本知识和技能1．图纸的幅面按尺寸大小可分为 5 种，其代号分别为 A0，A1，A2，A3，A4。
2．图纸格式分为留有装订边和不留装订边两种，按照标题栏的方位又可将图纸格式分为X型和Y型两种。
3．标题栏应位于图纸的右下角，一般包含以下四个区：更改区、签字区、名称及代号区、其他区，标题栏中的文字方向为水平。
4.比例是指图中图形与其实物相应要素的线性尺寸之比。
图样上标注的尺寸应是机件的最后完工尺寸尺寸，与所采用的比例无关。
5.常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物是图形的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。
6.比例的选择原则是：作图时应尽量采用原则比例，需要时也可采用放大或缩小的比例。
无论采用何种比例，图样中所注的尺寸，均为机件的最后完工尺寸。
7．图样中书写的汉字、数字和字母，必须做到字体工整、笔划清除、间隔均匀、排列整齐，汉字应用长仿宋体书写，数字和字母应书写为斜体或直体。
8．字号指字体的高度，图样中常用字号有3.5,5,7,10号四种。
9．常用图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。
10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用细虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点画线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的一半。
11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。
12．标注尺寸的四要素是尺寸界线、尺寸线、箭头、尺寸数字。
13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球面直径，SR表示球面半径，S表示斜度，C表示锥度。
14．标注水平尺寸时，尺寸数字的字头方向应朝上；标注垂直尺寸时，尺寸数字的字头方向应朝左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
15．斜度是指一直线（或平面）对一直线（或平面）的倾斜程度，写成 1：n 形式，用符号 S 表示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《机械制图》习题集一、填空题1、工程常用的投影法分为两类和，其中正投影法属于投影法。
2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做。
3、图样中，机件的可见轮廓线用画出，不可见轮廓线用画出，尺寸线和尺寸界限用画出，对称中心线和轴线用画出。
4、比例是与相应要素的线性尺寸比，在画图时应尽量采用的比例，须要时也可采用放大或缩小的比例，其中1：2为比例，2：1为比例。
无论采用哪种比例，图样上标注的应是机件的尺寸。
5、标注尺寸的三要素、和。
6、尺寸标注中的符号：R表示，Φ表示。
7、三视图的投影规律。
8、平面图形中的尺寸，按其作用可分为和两类。
9、一个投影确定物体的形状，通常在工程上多采用。
10、当投射线互相，并与投影面时，物体在投影面上的投影叫。
按正投影原理画出的图形叫。
11、与一个投影面平行，一定与其他两个投影面，这样的平面称为投影面的面，具体又可分为、、。
12、空间两直线的相对位置有、、三种。
13、两直线平行，其三面投影一定；两直线相交，其三面投影必然，并且交点；既不平行，又不相交的两直线，。
14、影响相贯线变化的因素有变化、变化和变化。
15、轴测投影根据投影方向与投影面的角度不同，分为和两大类。
16、立体分为和两种，所有表面均为平面的立体称为，包含有曲面的立体称为。
17、常见的平面体有、、等。
常见的回转体有、、、等。
18、立体表面交线的基本性质是和。
19、角度的尺寸数字一律按位置书写。
当任何图线穿过尺寸数字时都必须。
20、平面体的截交线为封闭的，其形状取决于截平面所截到的棱边个数和交到平面的情况。
21、曲面体的截交线通常为或，求作相贯线的基本思路为。
22、圆柱被平面截切后产生的截交线形状有、、三种。
23、圆锥被平面截切后产生的截交线形状有、、、、五种。
24、当平面平行于圆柱轴线截切时，截交线的形状是；当平面垂直于圆柱轴线截切时，截交线的形状是；当平面倾斜于圆柱轴线截切时，截交线的形状是。
25、回转体相交的相贯线形状有四种。
26、影响相贯线变化的因素有变化、变化和变化。
27、主视图是由向投射所得的视图，它反映形体的和方位，即方向。
28、俯视图是由向投射所得的视图，它反映形体的和方位，即方向。
29、左视图是由向投射所得的视图，它反映形体的和方位，即方向。
30、看组合体三视图的方法有和。
31、平面立体一般要标注三个方向的尺寸，回转体一般只标注和的尺寸。
32、组合体的视图上，一般应标注出、和三种尺寸，标注尺寸的起点称为尺寸的。
33、基本视图一共有个，它们的名称分别是。
34、基本视图的“三等关系”为：。
35、表达形体外部形状的方法，除基本视图外，还有、、、四种视图。
36、按剖切范围的大小来分，剖视图可分为、、三种。
37、剖视图的剖切方法可分为、、。
38、剖视图的标注包括三部分内容：、、。
39、省略一切标注的剖视图，说明它的剖切平面通过机件的。
40、断面图用来表达零件的形状，剖面可分为和两种。
41、移出断面和重合断面的主要区别是：移出断面图画在，轮廓线用绘制；重合断面图画在。
42、螺纹的五要素是、、、、。
43、只有当内、外螺纹的五要素时，它们才能互相旋合。
螺纹的三要素是、、。
44、当螺纹的三要素都符合国家标准规定的称为螺纹；牙型不符合国家标准的称为螺纹；牙型符合国家标准，但不符合国家标准的称为特殊螺纹。
45、外螺纹的规定画法是：大径用表示，小径用表示，终止线用表示。
46、螺纹连接用于，常见的螺纹联接形式有：、、。
47、常用键的种类有、、、。
48、销用作零件间的。
常用销的种类有、、。
49、齿轮传动的三种形式是、、。
50、圆柱齿轮按轮齿的方向可分为、、三种。
51、齿轮轮齿部分的规定画法是：齿顶圆用绘制；分度圆用绘制；齿根圆用绘制，也可省略不画。
在剖视图中，齿根圆用绘制。
52、轴承是用来轴的。
滚动轴承分为、和三类。
53、轴承代号6208指该轴承类型为，其尺寸系列代号为，内径为。
54、一张完整的零件图应包括下列四项内容：、、、。
55、图样中的图形只能表达零件的，零件的真实大小应以图样上所注的为依据。
56、选择零件图主视图的原则有、、。
57、零件上常见的工艺结构有、、、、等。
58、表面粗糙度是评定零件的一项技术指标，常用参数是，其值越小，表面越；其值越大，表面越。
59、当零件所有表面具有相同的表面粗糙度要求时，可在图样；当零件表面的大部分粗糙度相同时，可将相同的粗糙度代号标注在，并在前面加注两字。
60、一张完整的装配图应具有下列四部分内容、、、。
61、装配图中常采用的特殊表达方法有、、、、、等。
62、装配图中的尺寸种类有、、、、。
二、选择题1、半剖视图选用的是（）剖切面。
（A）单一 (B)几个平行的(C)几个相交的(D)其它2、局部剖视图选用的是（）剖切面。
（A）单一 (B)几个平行的(C)几个相交的(D)其它3、六个基本视图中最常用的是（）视图。
（A）主、右、仰 (B)主、俯、左(C)后、右、仰 (D)主、左、仰4、六个基本视图的投影规律是“主俯仰后：长对正；（）：高平齐；俯左仰右：宽相等。
”（A）主俯仰右(B)俯左后右 (C)主左右后 (D)主仰后右5、机件向不平行于任何基本投影面的平面投影所得的视图叫（）。
（A）局部视图(B)斜视图(C)基本视图 (D)向视图6、在半剖视图中半个视图与半个剖视图的分界线用（）。
（A）粗实线 (B)细实线(C)细点画线(D)波浪线7、在局部剖视图中，视图与剖视部分的分界线用（）。
（A）粗实线 (B)细实线(C)细点画线(D)波浪线8、重合剖面的轮廓线用（）线表示。
（A）粗实 (B)细实(C)细点画(D)波浪9、局部放大图的标注中，若被放大的部分有几个，应用（）数字编号，并在局部放大图上方标注相应的数字和采用的比例。
（A）希腊 (B)阿拉伯(C)罗马(D)中国10、机件具有若干相同结构（如齿、槽等），并按一定规律分布时，只需画出几个完整的结构，其余用（）线连接，并注明该结构的总数。
（A）粗实 (B)细实(C)细点画(D)波浪11、对于零件上的肋板、轮辐、薄壁等，如（）剖切，不画剖面符号，且用粗实线将它们与相邻结构分开。
（A）横向 (B)斜向 (C)纵向(D)反向12、在下图的A-A断面图中，选出正确的断面图（）。
13、下图的A-A剖面图中，选出正确的断面图（）。
14、在下图中，选出正确的断面图（）。
15、在下图中，选出正确的左视图（）。
16、在下图中，选出正确的左视图（）。
17、在下图中，选出正确的左视图（）。
18、在下图中，选出正确的一组视图（）。
19、下图是采用（）画法。
（A）简化（B）折断（C）对称（D）示意20、下图的主视图适合选用（）剖视图。
（A）局部（B）全（C）半（D）旋转21、在下图中的1面是（）。
（A）圆柱面（B）滚花部分（C）简化画法（D）平面22、下图采用的是（）画法。
（A）简化（B）对称（C）示意（D）省略23、下面中间的图用的是（）表达方法。
（A）局部剖视图（B）局部放大图（C）局部放大剖视图（D）局部剖视放大图24、下面右图用的是（）表示方法。
（A）全剖（B）局部剖（C）移出剖面（D）重合剖面25、在下图中，选出正确的视图（）。
26、在下图中，选出正确的视图。
（）27、在下图中选出正确的剖视图。
（）28、在下图中选出正确的剖视图。
（）29、在下图中选出正确的剖视图。
（）30、在下图中选出正确的主视图。
（）31、在下图中选出正确的局部剖视图。
（）32、在下图中选出正确的局部剖视图。
（）33、在下图中选出正确的主视图。
（）34、在下图中选出正确的主视图。
（）35、在下图中选出正确的剖视图。
（）36、在下图中选出正确的剖视图。
（）37、在下图中选出正确的主视图。
（）38、在下图中选出正确的断面图。
（）39、在下图中选出正确的剖视图。
（）(a) (b) (c) (d)1、视图包括基本视图，局部视图、斜视图和向视图共四种。
（）2、视图上标有“A”字样的是向视图。
（）3、视图上标有“A向旋转”字样的是斜视图。
（）4、局部视图的断裂边界一般以波浪线表示。
（）5、机件向基本投影面投影所得的图形称为基本视图，共有六个基本视图。
（）6、六个基本视图中，最常应用的是右视图，仰视图和后视图。
（）7、、金属材料的剖面符号是与水平成45。
的互相平行间隔均匀的粗实线。
（）8、半剖视图的分界线是粗实线。
（）9、局部剖视图的波浪线可用轮廓线代替。
（）10、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为剖视图。
（）11、画在视图轮廓之外的断面称移出断面。
（）12、重合断面的轮廓线用细实线绘制。
（）13、全剖视图可用于表达内形复杂的不对称机件和外形简单的对称机件。
（）14、半剖视图常用于表达内外结构均较复杂的对称机件。
（）15、局部剖视图既能表达内部形状，又能保留机件的某些外形。
（）16、局部剖视图上的波浪线可以超出轮廓线之外。
（）17、全剖视、半剖视和局部剖视均使用的是单一剖切平面。
（）18、半剖视图用的是两个平行的剖切平面。
（）19、判断下图采用的局部剖视是否正确。
（）20、判断下图是否正确。
（）21、判断下面斜视图是否正确。
（）22、判断下图是否正确。
（）23、判断下图是否正确。
（）24、在几个平行剖切面的剖视图中，不应画出剖切面转折处的投影。
（）25、判断下图的画法是否正确。
（）26、由于图形对称，应采用半剖，如下图一。
（）27、主视图中有一轮廓线与对称中心线重合，不宜采用半剖，应采用局部剖。
如下图。
（）28、判断下图采用的局部剖视是否正确。
（）四、作图题1、已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。
X ZY H Y WO2、作平面四边形ABCD的投影。
ab da'b'c'd'3、完成下列各形体的投影。
4、完成下列各形体的投影。
5、根据给出的视图，补画第三视图（或视图所缺的图线）。
6、根据给出的视图，补画第三视图（或视图所缺的图线）。
7、在指定位置将主视图画成全剖视图8、在指定位置将主视图画成剖视图9、补全螺栓连接图中所缺的图线10、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。
11、作水平线AB的三面投影。
已知点A距H面为15，距V面为5，距W面为10，AB与V面夹角为30°，实长为30，点B在点A的左前方。
12、已知直线为AC为正平线，试补全平行四边形ABCD的水平投影。
