2019-2020年人教版物理九年级中考总复习——电压
2019-2020年人教版物理九年级中考总复习——并联电路的电压规律
2019-2020年人教版物理九年级中考总复习——并联电路的电压规律1 / 142019-2020学学学学学学学学学学学学学学学——学学学学学学学学学一、单选题（本大题共8小题）1. 下图所示的电路，闭合开关S ，当滑动变阻器的滑片P 向下滑动时，下列说法正确的是：A. 电压表V 示数变大,电流表A 2示数变小B. 电流表A 1示数变小,小灯泡亮度变暗C. 电压表V 示数与电流表A 2示数比值变小D. 电流表A 1示数与电流表A 2示数的差值不变2. 如图所示电路，电源电压为3V ，灯L 1标有“6V 6W ”，灯L 2标有“3V 3W ”，下列有关说法正确的是（）A. S 2断开,S 1接b ,L 1可以正常发光B. S 2断开,S 1接a ,L 2实际功率为3WC. S 2断开,S 1接a ,L 2更亮D. S 2闭合,S 1接b ,L 2更亮3. 在如图的电路中,电源两端的电压保持不变,闭合开关S 后,滑动变阻器的滑片P 由图示位置向左端滑动的过程中,下列判断正确的是( )A. 电流表A 1示数变大B. 电流表A 2示数变小C. 电压表V 和电流表A 2的示数之比保持不变D. 电压表V 示数变大4. 如图（1）所示是电阻甲和乙的I -U 图象，下列说法正确的是（ ）A. 电阻乙为定值电阻B. 当电阻甲两端电压为2V 时,R 甲=0.4ΩC. 如图(2)所示,当开关闭合,电路电流为0.2A 时,电路总电阻是15ΩD. 如图(3)所示,当开关闭合,电源电压为2V 时,电路总电流为0.4 A5.如图所示的电路，闭合开关S，当滑动变阻器的滑片P向下滑动时，下列说法正确的是：A.电压表V示数变大,电流表A2示数变小B. 电流表A1示数变小,小灯泡亮度变暗C. 电压表V示数与电流表A2示数比值变小D. 电流表A1示数与电流表A2示数的差值不变6.下图所示电路中，电源电压保持不变，闭合开关S后，下列判断正确的是（）A. 电流表、电压表示数均变大B. 电流表、电压表示数均变小C. 电流表示数变大,电压表示数不变D. 电流表示数变小,电压表示数变大7.在如图的电路中，电源两端的电压保持不变，闭合开关S后，滑动变阻器的滑片P由图示位置向左端滑动的过程中，下列判断正确的是（）A. 电流表A1示数变大B. 电流表A2示数变小C. 电压表V和电流表A2的示数之比保持不变D. 电压表V示数变大8.长沙市区2019年实验考试“探究串联电路的电压关系”，某同学按如图（a）所示连接电路。
2019年九年级物理中考电学复习资料人教版

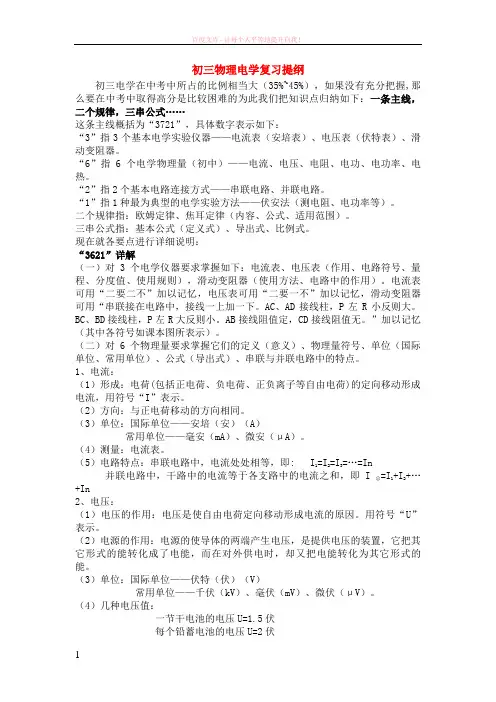

初三物理电学复习提纲初三电学在中考中所占的比例相当大（35%~45%），如果没有充分把握,那么要在中考中取得高分是比较困难的为此我们把知识点归纳如下：一条主线，二个规律，三串公式……这条主线概括为“3721”，具体数字表示如下：“3”指3个基本电学实验仪器——电流表（安培表）、电压表（伏特表）、滑动变阻器。
“6”指6个电学物理量（初中）——电流、电压、电阻、电功、电功率、电热。
“2”指2个基本电路连接方式——串联电路、并联电路。
“1”指1种最为典型的电学实验方法——伏安法（测电阻、电功率等）。
二个规律指：欧姆定律、焦耳定律（内容、公式、适用范围）。
三串公式指：基本公式（定义式）、导出式、比例式。
现在就各要点进行详细说明：“3621”详解（一）对3个电学仪器要求掌握如下：电流表、电压表（作用、电路符号、量程、分度值、使用规则），滑动变阻器（使用方法、电路中的作用）。
电流表可用“二要二不”加以记忆，电压表可用“二要一不”加以记忆，滑动变阻器可用“串联接在电路中，接线一上加一下。
AC、AD接线柱，P左R小反则大。
BC、BD接线柱，P左R大反则小。
AB接线阻值定，CD接线阻值无。
”加以记忆（其中各符号如课本图所表示）。
（二）对6个物理量要求掌握它们的定义（意义）、物理量符号、单位（国际单位、常用单位）、公式（导出式）、串联与并联电路中的特点。
1、电流：（1）形成：电荷(包括正电荷、负电荷、正负离子等自由电荷)的定向移动形成电流，用符号“I”表示。
（2）方向：与正电荷移动的方向相同。
（3）单位：国际单位——安培（安）（A）常用单位——毫安（mA）、微安（μA）。
（4）测量：电流表。
（5）电路特点：串联电路中，电流处处相等，即: I1=I2=I3= (I)并联电路中，干路中的电流等于各支路中的电流之和，即 I总=I1+I2+…+In2、电压：（1）电压的作用：电压是使自由电荷定向移动形成电流的原因。
用符号“U”表示。
电压课件人教版九年级物理全一册
2.电压表的连接
③必须正确选择电流表的量程
• 被测电压不能超过电压表的所选量程 • 查看、估计待测电压值 • 无法估测时用试触法
④电压表可以直接连到电源两极， 测量电源两端的电压。
√?
电流的测量
二、电压的测量
2.电压表的连接 ①电压表对电流的阻碍作用很大，如果与被测用电器串联, 则相当于断路，因此电压表必须与和被测的用电器并联
16.1 电压
海力力 2023-8-25
感知电压
想一想:
①闭合开关（接通电源），灯泡发光 ①用导线取代电源，闭合开关，灯泡不发光
有电流流过
没有电流流过
电源的作用：形成电流
思考:电源为什么能够形成持续电流？
感知电压
感知电压
类比：为什么河水可以持续流动，而湖水却不流动？
流动的河水
平静的湖水
类比：
③读数
电流的测量
二、电压的测量
4.用电压表测量电压
电流的测量
二、电压的测量
4.用电压表测量电压
1 kV =103V
1 mV =10-3V
一、电压
电流
维持人体生物电1mV
约
约600V
约2V
约220V 约106V
电流的测量
二、电压的测量
1.电压表：测量电压大小的仪器
量程 分度值 0-3V 0.1V 0-15V 0.5V
电流的测量
二、电压的测量
2.电压表的连接
电压表并联
电压表串联
电流的测量
②必须让电流从正接线柱流进，负接线柱流出。
③必须正确选择电压表的量程 (估计或试触法) ④电压表可以直接连到电源两极，测量电源两端的电压。
九年级物理人教版电压知识点
九年级物理人教版电压知识点电压是物理学中的一个重要概念，也是九年级物理人教版课程中的核心知识点之一。
了解电压的概念和性质，对于理解电路和电子设备的工作原理以及日常生活中的电器使用都非常重要。
本文将全面介绍九年级物理人教版电压知识点，让读者对电压有更深入的理解。
一、电压的定义电压（Voltage）是衡量电势差的物理量，用V表示，常用单位是伏特（Volt，简写为V）。
电压可以理解为电场力对单位电荷所做的功，也可以理解为电荷在电路中移动时所带的能量。
简单来说，电压就是电势差。
二、电压的性质1. 电压的方向：电压有正负之分，正电压表示电荷由高电势往低电势移动时所做的功，负电压则相反。
在电路中，正电压一般表示电流方向与电子流动方向一致。
2. 电压的大小：电压的大小决定了电荷在电路中的能量转化情况。
电池、发电机等电源可以提供一定大小的电压，电压的单位是伏特。
3. 电压的测量：电压可以通过万用表等电测仪器进行测量。
在测量电路中的电压时，需要注意连接正确的测量端，以避免测量错误。
三、电压的应用1. 电压与电路：电压是电路中非常重要的参数，它决定了电流的大小和方向。
在串联电路中，总电压等于各个电阻元件电压的代数和；在并联电路中，各个支路上的电压相同。
2. 电压与电子设备：电压的大小直接影响到电子设备的工作情况。
例如，电压过高可能导致电子设备损坏，而电压过低则会影响设备正常运行。
3. 电压与电器用电：日常生活中的电器使用都需要合适的电压供应。
根据不同国家和地区的标准，电压的大小和频率有所不同。
四、电压的保护和安全1. 电压的保护：为了保护电子设备和人身安全，我们需要采取适当的措施来保护电压。
例如，使用稳压器、过压保护器等器件来稳定电压，防止过电压损坏电子设备。
2. 电压的安全：使用电器时要注意安全。
不要随意改变电器的电源电压，不要将非耐高电压设备接入电路，避免因电压不当引起的电击等危险。
五、电压的实际应用举例1. 手机充电器：手机充电器通过将交流电压转换为直流电压，提供稳定的电压给手机充电。
物理人教版九年级全册电压.1电压1
二、电压表：
1.作用：测量电路两端的电压的仪表。 2.符号：V 3.量程和分度值
量程
分度值
0～3 V
0.1 V
0～15 V
0.5 V
4、读数：
1.5V
12.5V
三、怎样连接电压表
1、电压表要并联在被测电路的两端；
2、电压表必须使电流从电压表的“+” 接线柱流进，从“-”接线柱流出（正进 3负、出被）测。电压不要超过电压表的量程； （事先不能估测出电压大小，要试触）。
一、电压：1.电压是形成电流的原因。 要在一段电路中形成电流,它的两端就要有电压. 电源是提供电压的装置. 2.符号: U
1 kV =103V 1 mV =10-3V
4.记住： 一节干电池的电压 一节蓄电池的电压 对人体安全的电压 家庭电路的电压
1.5 V 2V 不高于36V 220V
§16.1 电压
4、电压表可以直接连到电源的正、负极 上，测出的示数是电源的电压。
练习：
1、在下图所示的3个电路中，电压表所测的各 是哪只灯泡的电压？
电压表测L2 两端的电压
电压 表测 L1两 端的 电压
2、在下图所示的电路中，电压表测量的 是哪个灯泡两端的电压，并在电压表两端 标出它的“+”、“-”符号。
电压表测L1两端的电压
The foundation of success lies in good habits
12
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
讲师：XXXXXX XX年XX月XX日
L2
L1
L1 V
V2
最新九年级物理高频考点必考要点分类汇总完整版 电压和电阻
B
P
12.在用滑动变阻器改变灯泡亮度的实验中， 对于连接实验电路的注意事项，不必要的 一点是（ ） A．连入变阻器时，应使滑片位于变阻器 值最大的位置 B．开关、电流表应接在靠近电源电流流出 的一端 C．连接电路时，应先将开关断开 D．电流表应与灯泡串联，并使它的“+” 接线柱接在靠近电源的“+”极一端
B
13.某滑动变阻器铭牌上标有 “100Ω ，5A”字样。其中100Ω表 示的是该滑动变阻器的最大阻值是100 ，Ω 5A表示的是 。
该滑动变阻器允许通过的最大电流是 5A
14.LED灯是一种新型的高效节能光源， 它的核心元件是发光二极管。二极管由 下列哪种材料制成（ ） A.陶瓷材料 ； B.金属材料； C.半导体材料； D.超导材料
C
1、如图所示电路，将开关闭合后， 电压表V1和V2的示数分别为10V和4V， 则此时L2两端的电压为( ) A．4V B．6V C．10V D．14V
B
2、仔细观察下面电路图，若开关S由 断开到闭合，电压表的示数变化情况为 （ ） A.不变 B.增大 C.减小D.无法确定
B
3.有两只定值电阻，上面分别标有 “2A 10Ω ”和“1A 5Ω ”的字样， 若将它们串联在电路中使用,则电路 中允许通过的最大电流为（ ） A．1A B．2A C．3A D．不能确定
(2010· 福州)如图所示，L1 和 L2 是两只相同的小灯泡，a、b 是电流表或电压表． S 后，若两灯都能发光则( )
合开关 S 后，若两灯都能发光则(
C
)
．a、b 均为电流表 ． a、b 均为电压表 A．a、b 均为电流表 ．aA 为电流表， b 为电压表 ．a、b 均为电流表 B ． a 、 b 均为电压表 ．a 为电压表，b 为电流表
2020年九年级物理全册第十六章电压电阻知识点梳理课件(新版)新人教版
5．串、并联电路电压的规律 串联电路中电压的规律：串联电路的总电压等于各部分电路的 电压 之和 ，表示为 U＝U1＋U2＋…＋Un. 并联电路中电压的规律：并联电路中各支路两端的电压 相等 ，表示为 U＝U1＝U2＝…＝Un.
二、电阻 1．概念：在物理学中，用 电阻 来表示导体对电流的阻碍作 用的大小．导体的电阻通常用字母 R 表示． 2．单位：电阻的国际单位是 欧姆 ，用字母 Ω 表示．常 用的单位还有 千欧 (kΩ)和 兆欧 (MΩ)，1 kΩ＝1 000 Ω， 1 MΩ＝1 000 kΩ＝106 Ω. 3．电阻是导体的一种性质：导体的电阻大小是由其自身的因 素决定的，与其两端的电压和通过的电流的大小 无关 ．
5．电阻的种类
(1)定值电阻
定值电阻是具有一定电阻值的元件，也叫电阻器，简称电阻，
在电路图中用符号
表示．
(2)电阻箱
常见电阻箱有旋钮式电阻箱和插入式电阻箱两种．
旋钮式电阻箱：各旋钮的读数乘以倍率再相加就是该电阻箱
接入电路的电阻．
插入式电阻箱：把拔下铜塞的电阻值相加就是该电阻箱接入电 路的电阻．
它们的优点是能读出电阻值，缺点是不能连续变阻．
4．电压表 (1)学生用电压表的量程和分度值：小量程为 0～3 V，分度值 为 0.1 V；大量程为 0～15 V，分度值为 0.5 V.
(2)使用电压表的注意事项： ①使用前要先调零； ②电压表要并联在被测电路两端，应使电流从 正 流入，从 负 接线柱流出；
接线柱
③应选择合适的量程，在无法估测被测电压时，可选较大的 量程进行试触； ④读数时应首先看清使用的量程，再读数．
(3)滑动变阻器 滑动变阻器是能够连续改变连入电路中的阻值的元件，在电路
【初中九年级物理知识点】九年级物理电压知识点
【初中九年级物理知识点】九年级物理电压知识点对于初中生来说，物理作为新增学科，从入门到冲击优秀，需要经过三重门。
第一重门是声光热。
第二重门是力学。
第三重门是电学。
第一次入门，是初二上学期的物理入门。
也可以理解为是声光热的入门。
在声光热等学习过程中，同学们的学习主要是以感性思维为主。
很多时候只要做好感性思维的认识，略加上一些理性思维的分析，就可以明白这部分知识的大体精髓。
第二重门是力学。
力学对于同学们来说，区别于声光热的根本特点就是思维方式的转变。
同学要及时调整自己的思维状态，转向以理性思维为主的学习。
如果说在第一重门的时候，同学们的成绩普遍都很高，并且差距比较小。
很难体现每个同学的真实实力.那么到了第二重门的时候差距将明显拉大，也将会是同学们快速提升自己脱颖而出的关键时期。
第三重门是电学。
电学是一门看不见摸不着的学科。
对于孩子的理解能力要求更高。
尤其是在入门的电路分析，对很多同学来说，入门较为困难。
电学后期的综合计算也将会是同学们冲刺优秀的拦路虎之一。
由于三重门的本身特点，第一重门声光热入门较容易。
所以同学们容易在心理意识形成物理拿分容易的感觉。
而实际上物理的真正入门是在力学及电学。
对于同学们来说，三重门的意义各有所在。
声光热的入门同学们要务必做好初二上学期的期末考试，争取满分。
因为等到初三下学期的四轮复习将主要针对的是力电部分。
所以同学们一定要争取初二上学期物理期末满分。
源于初二下学期的力电部分的难度，需要同学们做好准备，积极应对!感谢您的阅读！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2019-2020年人教版物理九年级中考总复习——电压2019-2020学学学学学学学学学学学学学学学——学学一、单选题（本大题共15小题，共30.0分）1.以下说法中与事实最为符合的是（）A. 我国家庭电路的电压为220VB. 人的正常体温约为40℃C. 空调的电流约为220AD. 绝缘体的电阻的为0Ω2.下列的估测，最接近实际的是（）A. 人正常步行的速度约为10m/sB. 教室中日光灯的额定电压为110VC. 初中物理课本的长度约为25cmD. 体育课中所用的铅球质量约为500g3.在国际单位制中，电功率的单位是A. 安培B. 伏特C. 焦耳D. 瓦特4.关于家庭电路的说法中，正确的是（）A. 教室内的插座和日光灯是串联的B. 使用测电笔时,绝对不能触碰测电笔的任何金属部分C. 熔丝熔断,是因为电路中用电器的总功率过大或短路D. 家庭电路中,只要避免电流过大,就一定可以避免因用电而引发的火灾5.以下是生活中涉及的物理常识，判断错误的是（）A. 普通人步行时速度约为1.1m/sB. 一个中学生的重力约为60NC. 我国家庭电路的电压为220伏D. 洗澡水的温度约为43℃6.用你学过的物理知识判断下面说法正确的是（）A. 声音的传播速度大小为340km/sB. 一节干电池的电压为2VC. 太阳光在空气中传播速度约为3×108m/sD. 人体的正常体温是30℃7.以下说法正确的是（）A. 磁体周围越接近磁极的地方磁感线越稀疏B. 电源的正负极和磁场方向都改变,直流电动机的转动方向也改变1/ 21C. 停在高压输电线上的小鸟由于两爪间电压低,所以小鸟不会触电D. 常用的1号、2号、5号、7号干电池的电压依次增大8.根据你对生活中物理量的认识，你认为下列数据最符合实际情况的是（）A. 歌乐山山顶的大气压约为1.5×105PaB. 正常人眨眼一次的时间约5sC. 一节新干电池的电压为1.5VD. 中考专用的2B铅笔的长度约为1.8×103mm9.下列关于电流、电压和电阻的说法中，正确的是（）A. 自由电荷的移动形成了电流B. 规定自由电子定向移动的方向为电流方向C. 电压的作用是使自由电荷定向移动形成电流D. 电阻是导体对电流的阻碍作用。
没有电流通过导体时,导体的电阻为零10.下列关于实验仪器的使用方法，错误的是（）A. 测量之前要先试触较大量程,防止被测电压超过电压表的量程B. 用量筒测水的体积时,视线要与凹液面最底部相平C. 使用电流表时,可以将它直接接在电源两极上D. 调节天平横梁平衡时,平衡螺母的调节方向与指针的偏转方向相反11.下列数据最符合实际的是（）A. 实验室三节铅蓄电池串联电压为6VB. 家庭照明电路电压为380VC. 人骑车的平均功率约500WD. 起重机的机械效率可达100%12.有关电学知识，下列说法错误的是（）A. 对人体的安全电压不高于36VB. 一个电子所带电荷量为1.6×10−19CC. 手机功率约为200WD. 家用空调电流约为5A13.如图所示电路中，小灯泡L1和L2均正常发光，则下列说法正确的是（）A. L1和L2串联在电路中B. L1被短路C. 甲是电流表,乙是电压表D. 甲是电压表,乙是电流表14.下列关于实验仪器的使用方法，正确的是（）2019-2020年人教版物理九年级中考总复习——电压3 / 21A. 测液体温度时,为方便读数,将温度计从液体中取出后读数B. 用天平测质量时,向右盘加减砝码并调节平衡螺母使天平平衡C. 使用弹簧测力计只能测量竖直方向上的力D. 电压表可以直接接在电源两极上15. 关于家里的用电器，下列数据最符合实际的是（ ）A. 白炽灯的正常工作电流约为0.2 mAB. 遥控器的干电池电压约为36 VC. 空调制冷时的功率约为1 kWD. 电风扇正常工作1h 耗电约为1 kW ⋅ℎ二、填空题（本大题共3小题，共20分）16. 手电筒中的电流约200mA ，合______ A ；使用两节干电池串联作为电流的手电筒，它电压为______V ；某物体的电阻为42000Ω，合______M Ω．17. 如图所示物体的长度为______cm ，电压表指针的读数为______V ，被测物体的重量是______N 。
18. 如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。
观察电压表的接线和指针偏转可知：锌片是盐水电池的______极，电池的电压为______V ．三、计算题（本大题共2小题，共20分）19.按要求完成下列作图：（1）如图1所示，根据给出的入射光线画出反射光线，并标出反射角的度数；（2）请在如图2所示的方框内画出可以矫正视力的透镜；（3）如图3所示，是正在水中上浮的木块，请画出木块在水中所受重力G和浮力F浮的受力示意图；（4）如图4所示的滑轮组，物重G=90N，现用45N的力就能匀速提升重物，在图中画出绳的绕法；（5）在如图5所示的○里填上适当的电表符号，填上后要求电路成为正确的并联电路．20.（1）如图中是人们在日常生活中常用的测量仪器，请你读出它们的示数．如图1中物块的长度为______ cm．如图2中体温计所示温度是______ ℃．（2）天平、温度计、刻度尺、电压表是我们实验中常用的基本测量仪器．如图中是一些同学对这四种仪器的操作和使用情况（请仔细观察）．其中不正确的是______2019-2020年人教版物理九年级中考总复习——电压 5 /21（3）如图3所示是赵强同学用蜡烛、凸透镜和光屏在光具座上研究凸透镜成像规律的实验装置，其中明显还需要调整的是______ ．调整后烛焰能在光屏上成缩小______ 的实像；若要在透镜固定的情况下，得到再大一些的清晰实像，除将蜡烛适当向右移动外，还应将光屏向______ 移动．四、实验探究题（本大题共3小题，共30分）21. 8 用同样的炉火分别给质量、初温相同的水和食用油加热，开始阶段发现食用油温度升高的快，说明食用油的 比水小．通常情况下用油炸食物比水煮食物熟得快，说明食用油的沸点比水 ．9 2012 年6 月24 日，“蛟龙号”首次下潜至7000m 以下．“蛟龙号”入海后，舱壁遇到冷的海水，温度降低，内能 ，这是通过 的方式改变内能的．此时，舱壁内侧出现了大量小水珠，这是舱内水蒸气 （填物态变化名称）形成的． 10 在汽油机的一个工作循环中，机械能转化为内能的是 冲程；若汽车行驶过程中消耗汽油4kg ，则这些汽油完全燃烧放出的热量完全被水吸收，可使20℃质量为0.5t 的水升高 ℃（标准大气压下）。
[汽油热值4.6×107J /kg ，水的比热容4.2×10³J /（㎏·℃）]11 如图所示，如果要使灯L 1和L 2串联发光，则应该闭合开关 ；绝对不允许同时闭合的开关是 。
12 如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。
闭合开关S 后，若两灯都能发光，则a为，b为。
13 如图，开关S闭合时，灯L1与L2_______联，电压表测的是_______两端的电压；当S由闭合到断开时，电压表的示数将_________（填“变大”、“变小”或“不变”）。
14 在下图所示的电路中，电源电压保持不变。
电阻R1、R2可能出现断路故障，闭合开关S后：①若三个电表中只有一个电表有示数，则有示数的电表是表，故障是。
②若三个电表中只有一个电表的示数发生变化，则示数发生变化的电表是表，故障是。
（电表均选填符号）15 如图所示电路中，电源电压恒定，R l为定值电阻，R2为滑动变阻器。
S闭合后，三个电表均有示数。
①若将滑动变阻器滑片自右向左端移动时，电流表A示数将_________，电压表V2的示数将_________。
2019-2020年人教版物理九年级中考总复习——电压 7 /21 ②若将电压表V 1和电流表A 交换，电压表V 1的示数将_________，电流表A 的示数将_________。
（均选填“变大”、“不变”或“变小”）。
16 小红在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像。
根据图像，当导体乙两端加上2V 的电压时，通过导体乙的电流为 A ，若将乙导体接在3V 的电源上，乙导体电阻为 欧。
22. 小明与伙伴一起，研究串联电路中的相关物理规律．(1)小明想探究串联电路的等效电阻大小与各串联电阻大小的关系．按下图连接好电路，若闭合开关后，发现电流表有示数，而电压表无示数，则故障原因可能是： ．A ．R 1断路B ．R 2断路C ．电压表断路D ．电源处断路(2)排除故障后，依次测量出电路中的电流和各部分电压大小，记录在表格中，可以得出串联电路中的电阻大小关系为： ．(3)接着，他们想探究电路的总功率与两个串联电阻功率大小的关系，重新进行实验所测得的数据与上次相同，由此计算出一组功率数据．为了完善实验，他们找到一个电压为6V 的蓄电池，更换到原电路中后，闭合开关，两表示数如图．此时，电流表示数为 A ，R 2的功率为 W ．(4)为了测量出第三组数据，他们又找来一个电压约为24V 的蓄电池，更换到电路中，小明发现电路的总电压无法测量．现只有一些定值电阻、正常的电压表和若干导线，请你帮助解决此难题，把测量总电压的方法，在方框中画出来．(5)小明在读电流表示数时，观察到表头内部有小线圈和像磁极的东西，当有电流通过时线圈就会带动指针偏转，那么线圈偏转的可能原因是 ．23.如图回答如下问题（1）图一1用干燥的手向下捋几下细塑料丝张开的原因是。
（2）小明用图一2所示的装置探究铅笔芯的电阻大小与其软硬度是否有关。
他先后将6B、HB和6H的铅笔芯分别接入电路A、B两点间，通过观察的大小，可比较出三者电阻的大小。
他应选取、相同的三个铅笔芯。
（3）图一3电表的示数是。
2019-2020年人教版物理九年级中考总复习——电压9 / 21答案和解析1.【答案】A【解析】解：A 、我国家庭电路的电压为220V ，A 符合事实；B 、人体的正常体温约为37℃，B 不符合事实；C 、空调的电功率约1000W ，其电流I =P U ≈4.5A ，故220A 太大，C 不符合事实；D 、绝缘体是不容易导电的物体，其电阻非常大，不可能为0Ω，D 不符合事实。
故选：A 。
掌握常见的电压值、温度值、电流大小以及理解绝缘体与导体的概念，可对选项中的描述做出判断。
此题考查了学生对电压、温度、电流、电阻的理解和掌握，关键是熟练掌握一些常见的知识，要善于观察，善于记忆。
2.【答案】C【解析】解：A 、人正常步行的速度约为1m /s ，所以A 不符合实际情况；B 、教室中日光灯的额定电压为220V ，所以B 不符合实际情况；C 、初中物理课本的长度约为25cm ，所以C 符合实际情况；D 、体育课中所用的铅球质量约为5000g ，所以D 不符合实际情况。
