整机电源设计一，设计主要流程图1二，基本模型图21.电源变压器的选择：选择合适的变压器对电源的稳定性有一定的影响，而且对稳压模块也有一定的保护，如果变压器输出的电压远远大于稳压模块的稳压值，会降低稳压模块的使用寿命，严重的时候会损坏稳压模块；如果变压器的电压小于稳压模块的电压，可能使稳压模块失去稳压作用。
如果制作正负电源时，还要选择合适的双副边绕组变压器（如图3）。
图32.整流电路整流电路可分为单相半波整流电路和单相桥式整流电路。
单相半波整流电路是最简单的一种整流电路（如图4），在变压器的正半周期，二极管处于导通状态，而在负半周期，二极管处于截止状态。
负载电阻上的电压和电流都具单一方向的脉动方向。
单相半波整流电路的主要参数：图4研究整流电路时，应考察整流电路的输出电压平均值和输出电流平均值两项指标，有时也考虑脉动系数，以便反映输出波形脉动的情况。
输出电压平均值为Uo(AV)=0.45U2输出电流平均值为Io(AV)=R L Uo(AV)0.45U2=R L整流输出电压的脉动系数S 定义为整流输出电压的基波峰值U O1M与输出电压平均值Uo(AV)之比，即U O1MS =Uo(AV)故半波整流电路输出电压脉动系数S =1.57说明半波整流电路输出电压脉动很大，其基波峰值约为平均值的1.57倍。
注意：选择二极管时要给二极管的正向平均电流和最大反向电压留有余量。
（一般为1.1倍的变压器副边电压峰值）单相半波整流电路的优缺点：单相半波整流电路简单易行，所用二极管数量少。
但是它们利用了交流电压的半个周期，所以输出电压低，交流分量大（即脉动大），效率低。
因此，这种电路仅适用于整流电流较小，对脉动要求不高的场合。
单相桥式整流电路单相桥式整流电路有四只二极管组成，其构成原则就是保证在变压器副边电压的整个周期内，负载上的电压和电流方向始终保持不变。
如图5图5输出电压平均值为单相半波的二倍，同理，输出电流也为单相半波的二倍（负载电阻相同）。
直流稳压电源课程设计总结报告电路改进措施
直流稳压电源课程设计总结报告电路改进措施直流稳压电源课程设计的总结报告和电路改进措施直流稳压电源是电子电路中的重要应用之一,可以为各种电子设备提供稳定的直流电压。
在课程设计过程中,我们需要考虑电路的性能、可靠性、成本等因素,以便不断改进和优化电路设计。
下面是我们总结的直流稳压电源课程设计的经验和改进措施。
一、电路设计在课程设计中,我们着重考虑了电路的稳定性、可靠性和效率等因素。
具体来说,我们采用了以下设计措施来提高电路的性能:1. 选择合适的电源元件:我们使用了高质量的元器件,如二极管、晶体管、电容和电感等,以确保电路的稳定性和可靠性。
2. 设计合理的电路拓扑:我们采用了复用技术和并联电路拓扑,以提高电路的效率和稳定性。
3. 优化电路参数:我们对电路的参数进行了精细的优化,如电流限制、电压精度、纹波系数等,以确保电路的性能符合要求。
4. 进行电路仿真:我们使用电路仿真工具,对电路进行了仿真分析,以验证电路的稳定性和可靠性。
二、电路改进措施为了提高电路的效率和可靠性,我们需要进行一些改进措施:1. 改进电源元件的选择:我们可以采用更小尺寸、更高性能的元件,以提高电源的效率和可靠性。
2. 改进电路拓扑:我们可以采用更高效的电路拓扑,如集成稳压器、整流器等,以提高电源的效率和稳定性。
3. 改进电源控制电路:我们可以采用更高精度的控制电路,如反馈控制电路、比例控制电路等,以提高电源的精度和稳定性。
4. 改进电源滤波电路:我们可以采用更有效的电源滤波电路,如低通滤波器、高通滤波器等,以提高电源的滤波效果和稳定性。
总结通过以上的经验和改进措施,我们可以更好地设计直流稳压电源电路,提高电路的性能和可靠性,为各种电子设备提供更稳定的直流电压。
银行电源设计情况汇报材料
银行电源设计情况汇报材料近期，我院针对银行电源设计进行了全面的调研和分析，并就设计情况进行了汇报，现将相关情况详细汇报如下：一、设计背景。
银行电源设计是为了保障银行业务正常运转，确保电力供应的稳定和安全。
随着银行业务的不断发展和扩大，对电源设计的要求也越来越高。
二、设计目标。
1. 提高电源供应的稳定性和可靠性，确保银行业务不受电力问题影响；2. 降低能源消耗，提高电源利用率；3. 提高电源系统的安全性和防护能力；4. 优化电源系统的结构，提高整体效率。
三、设计方案。
1. 选用高品质的电源设备，确保供电稳定可靠；2. 采用智能化的电力管理系统，实现对电力的精细化管理；3. 加强对电源设备的维护和保养，确保设备长期稳定运行；4. 设计备用电源系统，以备不时之需；5. 优化电源系统布局，减少线路损耗，提高供电效率。
四、设计成果。
1. 电源供应稳定性得到大幅提升，多次停电事件大幅减少；2. 电力利用率提高了10%，节能效果显著；3. 电源系统的安全防护能力得到了增强，对突发事件的应对能力提高；4. 电源系统结构优化后，整体效率提高了15%。
五、存在问题及改进措施。
1. 在实际运行中发现，部分设备存在寿命较短的问题，需要加强设备的更新和维护；2. 部分区域的电力线路老化严重，需要进行整改和更新；3. 对电力管理系统的智能化程度还有待提高，需要引入更先进的管理技术。
六、下一步工作计划。
1. 加强对电源设备的维护和更新工作，确保设备的稳定运行；2. 对电力线路进行全面检查和更新，消除安全隐患；3. 进一步引入先进的电力管理技术，提高管理水平和效率。
七、结语。
通过对银行电源设计的全面调研和分析，我们对电源系统的稳定性、可靠性和效率都取得了显著提升，但也发现了一些问题和不足。
我们将继续努力，不断改进和完善电源系统，确保银行业务的正常运转和安全稳定。
以上就是本次银行电源设计情况的汇报材料，希望能得到您的认可和支持。
电源技术总结诶_锅炉技术总结范文
电源技术总结诶_锅炉技术总结范文
电源技术总结：
本次电源技术的总结主要包括对电源技术的研究和应用方面的经验总结和技术问题的
解决。
一、研究方面的经验总结：
1.深入研究电源技术的原理和发展趋势，了解不同类型的电源及其特点。
2.熟练掌握电源系统的设计和布局原则，能够根据实际需求合理选择电源设备。
3.学会使用CAD等软件进行电源系统的模拟和优化设计，提高设计效率和准确性。
4.充分利用网络和图书馆资源，及时了解国内外电源技术的最新研究成果，不断更新
知识储备。
二、应用方面的技术问题解决：
1.电源系统的选型问题：根据应用环境的需求和电源设备的特性，选择合适的电源系统，包括交流电源和直流电源等。
2.电源系统的设计问题：合理选择电源设备的类型和参数、制定合理的配电方案等，
确保电源系统的稳定和可靠。
3.电源系统的故障排除问题：当电源系统出现故障时，要迅速找出故障原因，采取有
效的措施进行修复，以保证设备的正常运行。
4.电源系统的维护问题：定期进行电源系统的巡检和维护，及时发现和解决潜在问题，延长电源设备的使用寿命。
电源技术的研究和应用需要不断积累经验，不断更新知识，及时解决技术问题，以提
高电源系统的性能和可靠性。
要关注电源技术的发展趋势，不断学习和掌握新的技术和方法，以适应不断变化的市场需求。
电源实训报告心得体会总结
一、实训背景随着我国科技的飞速发展，电子技术已经渗透到各个领域。
电源作为电子设备的重要组成部分，其性能的稳定性和可靠性直接影响到电子设备的使用效果。
为了提高自己的电子技术水平和实践能力，我参加了电源实训课程，通过学习电源的基本原理、电路设计、制作与调试等知识，收获颇丰。
二、实训内容1. 电源基础知识实训课程首先让我们学习了电源的基本概念、类型、特点以及电源在电子设备中的作用。
通过学习，我们了解到电源是电子设备获取能量的关键，它将电能转换为其他形式的能量，以满足电子设备的工作需求。
2. 电源电路设计在电源电路设计方面，我们学习了电源电路的基本原理、电路分析方法以及电路设计技巧。
实训过程中，我们通过查阅资料、分析电路图、计算元件参数等方式，设计并绘制了多种电源电路，如线性稳压电源、开关稳压电源等。
3. 电源电路制作与调试在电源电路制作与调试方面，我们学习了电源电路元器件的选用、焊接技巧、电路板制作以及调试方法。
实训过程中，我们按照设计图纸制作了电源电路板，并通过调试，使电源电路达到预期效果。
4. 电源电路故障分析在电源电路故障分析方面，我们学习了电源电路常见故障的原因、诊断方法以及处理措施。
实训过程中，我们针对实际案例，分析了电源电路故障的原因，并提出了相应的解决方案。
三、实训心得体会1. 理论与实践相结合通过电源实训，我深刻体会到理论与实践相结合的重要性。
在理论学习过程中，我们掌握了电源的基本原理和电路分析方法，但在实际操作中，我们发现理论知识并不能完全解决实际问题。
因此，在实训过程中，我们要将理论知识与实际操作相结合，不断提高自己的实践能力。
2. 注重细节电源电路制作与调试过程中，细节至关重要。
一个微小的错误可能导致整个电路无法正常工作。
在实训过程中，我们学会了如何关注细节，如元器件的选用、焊接技巧、电路板制作等，这些细节对电源电路的性能有着重要影响。
3. 团队协作电源实训过程中，我们分成小组进行合作。

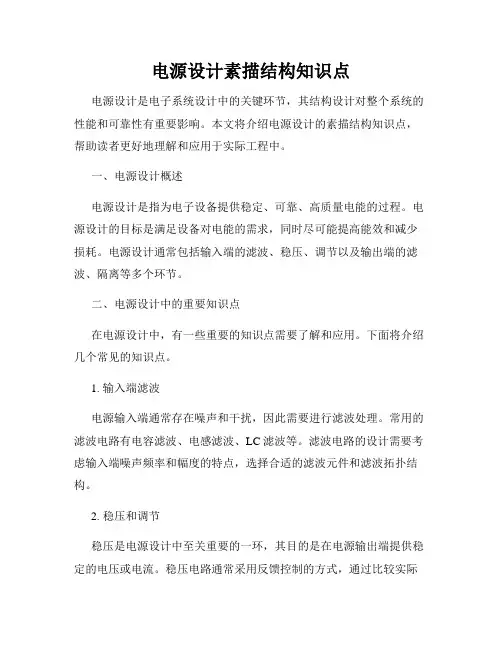

电源设计素描结构知识点
