含水量试验
含水量试验
A.1 范围
本附录规定了功能型复合矿物掺合料的含水量测试方法。
A.2 仪器设备
A.2.1 电热干燥箱及电热鼓风干燥箱：可控温度不低于110℃，最小分度值不大于2℃。
A.2.2 天平：量程不小于100g ，准确至0.01g 。
A.3 试验步骤
A.3.1 称取功能型复合矿物掺合料试样约50g ，准确至0.01g ，倒入烘干至恒重的蒸发皿中。
A.3.2 将烘干箱温度调整并控制在105℃~110℃。
A.3.3 将功能型复合矿物掺合料试样放入烘干箱内烘至恒重，取出放在干燥器中冷却至室温后称量，准确至0.01g 。
A.4 试验结果处理
A.4.1 含水量按式（C.1）计算，精确至0.1%。
010
100w w w w m m p m -=⨯ .......................................... (C .1) 式中：
w p ——含水量（%）； 0w m ——烘干前试样的质量（g ）；
1w m ——烘干后试样的质量（g ）。
A.4.2 每个样品应称取两个试样进行试验，取两个试样含水量的算术平均值为试验结果。
当两个试样含水量的绝对差值大于0.2%时，应重新试验。
试验四 界限含水量试验
试验四、界限含水量试验粘性土的状态随着含水量的变化而变化，当含水量不同时，粘性土可分别处于固态、半固态、可塑状态及流动状态，粘性土从一种状态转到另一种状态的分界含水量称为界限含水量。
土从流动状态转到可塑状态的界限含水量称为液限ωL；土从可塑状态转到半固体状态的界限含水量称为塑限ωP；土由半固体状态不断蒸发水分，则体积逐渐缩小，直到体积不再缩小时人界限含水量称为缩限ωS。
土的塑性指数I P是指液限与塑限的差值，由于塑性指数在一定程度上综合反映了影响粘性土特征的各种重要因素，因此粘性土常按塑性指数进行分类。
土的液性指数I L是指粘性土的天然含水量和塑限的差值与塑性指数之比，液性指数可被用来表示粘性土所处的软硬状态，所以土的界限含水量是计算土的塑性指数和液性指数不可缺少的指标，土的界限含水量还是估算地基土承载力待的一个重要依据。
界限含水量试验要求土的颗粒粒径小于0.5mm，且有机质量不超过5%，且宜采用天然含水量的试样，但也可采用风干试样，当试样中含有粒径大于0.5mm的土粒或杂质时，应过0.5mm的筛。
一、液限试验液限是区分粘性土可塑状态和流动状态的界限含水量，测定土的液限主要有圆锥仪法、碟式仪法待试验方法，也可采用液塑限联合温室法测定土的液限。
(一)圆锥仪液限试验圆锥仪液限试验就是将质量为76g的圆锥仪轻放在试样的表面，使其在自重作用下沉入土中，若圆锥体经过5s恰好沉入10mm深度，此时试样的含水量就是液限。
图4-1 锥式液限仪1.仪器设备(1)圆锥液限仪(图4-1)，主要有三个部分：①质量为76g且带有平衡装置的圆锥，锤角30°，高25mm，距锥尖10 mm处有环状刻度；②且金属材料或有机玻璃制成的试样杯，直径不小于40 mm，高度不小于20 mm；③硬木或金属制成的平稳底座；(2)称量200g、最小分度值0.01 g的天平；(3)烘箱、干燥器；(4)铝制称量盒、调土刀、小刀、毛玻璃板、滴管、吹风机、孔径为0.5 mm的标准筛、研钵等设备。
三界限含水量试验
试验三界限含水量试验（液塑限联合测定法）一、试验目的细粒土由于含水量不同，分别处于流动状态、可塑状态、半固体状态和固体状态。
液限是区分粘性土的可塑状态和流动状态的界限含水量；塑限是区分粘性土可塑状态与半固体状态的界限含水量。
测定土的液限时含水量，用以计算土的塑性指数和液性指数，作为粘土类土的分类以及估算地基土承载力等的一个依据；测定土的塑限，并与液限试验和含水量试验结合，来计算土的塑性指数和液性指数，作为粘性土的分类以及估算地基土承载力的一个依据。
二、试验方法土的液限试验：采用锥式法土的塑限试验：采用搓条法土的液、塑限试验：采用液塑限联合测定法本次试验采用液塑限联合测定法（适用于粒径小于0.5mm颗粒组成及有机质含量不大于干土质量5%的土）。
三、仪器设备1. 液、塑限联合测定仪：包括带标尺的圆锥仪、电磁铁、显示屏、控制开关；2. 试样杯：直径40～50mm，高30～40mm；3. 天平：称量200g，感量0.01g4. 其他：烘箱、干燥器、铝盒、调土刀、孔径0.5mm的筛、凡士林等。
四、操作步骤1. 本试验宜采用天然含水率试样，当土样不均匀时，采用风干试样，当试样中含有粒径大于0.5mm的土粒和杂物时应过0.5mm筛。
2. 当采用天然含水率土样时，取代表性土样250g；采用风干试样时，取0.5mm筛下的代表性土样200g，分成3份，分别放入3个盛土皿中，加入不同数量的纯水，使分别接近液限、塑限和二者中间状态的含水量，调成均匀膏状，放入调土皿，浸润过夜。
3. 将制备的试样充分调拌均匀，填入试样杯中，填样时不应留有空隙，对较干的试样充分搓揉，密实地填入试样杯中，填满后刮平表面。
4. 将试样杯放在联合测定仪的升降座上，在圆锥上抹一薄层凡士林，接通电源，使电磁铁吸住圆锥。
5. 调节零点，将屏幕上的标尺调在零位，调整升降座、使圆锥尖接触试样表面，指示灯亮时圆锥在自重下沉入试样，经5s后测读圆锥下沉深度（显示在屏幕上），取出试样杯，挖去锥尖入土处的凡士林，取锥体附近的试样不少于10g，放入称量盒内，测定含水率。
高分子材料含水量测定的实验报告
高分子材料含水量测定的实验报告1. 背景介绍高分子材料是一类重要的工程材料，其性能受到含水量的影响很大。
含水量的准确测定对于高分子材料的生产和应用非常重要。
本实验旨在通过一种简单、准确的方法来测定高分子材料的含水量，并且根据不同的类型和形式的高分子材料进行深入研究。
2. 实验目的本实验的主要目的是：- 掌握高分子材料含水量测定的基本原理和方法；- 比较不同类型和形式高分子材料的含水量差异；- 分析含水量对高分子材料性能的影响。
3. 实验方法(1) 实验仪器和试剂：精密天平、干燥器、高分子材料样品、无水乙醇。
(2) 实验步骤：a. 将事先烘干的高分子材料样品称重，记录下初始质量。
b. 将样品放入干燥剂中干燥一段时间，取出后迅速称重，记录下质量。
c. 重复干燥和称重的步骤，直至两次称重之间的质量变化小于0.001g。
d. 根据称重数据计算含水量，并进行数据统计和分析。
4. 实验结果和讨论通过实验，我们得到了不同类型和形式高分子材料的含水量数据，并进行了对比分析。
实验结果表明，不同类型和形式的高分子材料其含水量存在差异，且含水量与材料的性能密切相关。
含水量较高时，材料的机械性能、电气性能和耐候性会受到明显的影响。
测定高分子材料的含水量对于材料性能评价和质量控制具有重要意义。
5. 实验总结和展望本实验通过简单、准确的方法测定了高分子材料的含水量，并对不同类型和形式的高分子材料进行了深入研究。
然而，实验中仍存在一些不足之处，比如样品的处理方法和干燥时间的确定等。
未来可以进一步完善实验方法，提高测定含水量的准确性和可靠性。
6. 个人观点和理解通过本次实验，我对高分子材料含水量的测定有了更深入的理解。
高分子材料含水量的测定不仅是一项技术活动，更是对高分子材料性能和质量的评价。
在今后的学习和工作中，我将会进一步关注高分子材料含水量对材料性能的影响，并努力掌握更多的高分子材料分析技术，为高分子材料的研究和应用做出更大的贡献。
含水量测试方法
含水量测试方法
一、概述
含水量是土的基本物性指标之一。
它反映土的状态，它的变化将使土的一系列力学性质随之而异；它又是计算土的干容重、孔隙比、饱和度等项指标的根据。
土的含水量除用于上述目的外，也是土工建筑物施工质量控制的依据。
为了加快测定含水量的速度，适应工程建设的要求，近年来，有不少单位研究试用一些快速测定含水量的方法。
二、测试方法的选择
含水量的测试方法很多，为了做到室内野外相结合，选用下列方法：
1．烘干法
将试样放在温度能保持在100～105℃的电热烘箱中烘至恒重，是测定含水量的通用标准方法，精度高，应用广。
为了缩短烘焙时间，可采用红外线烘箱；红外线热效应较一般电炉的效能高，土样内部与外部的水分可同时蒸发，故干燥效果较好。
2．酒精燃烧法
在试样中加入酒精，利用酒精在土上燃烧，使土中水分蒸发，将土样烤干，是快速测定法中较准确的一种，适用于没有烘箱或土样较少的情况。
3．炒干法
用火炉(电炉或炭炉)将试样炒干，适用于砂性土及含砾较多的土。
4．比重法
是根据比重试验而来的，测定湿土体积，估计土粒比重，间接计算土的含水量。
由于试验时没有考虑温度的影响，所得结果准确度较差，土内气体能否充分排出直接影响试验成果的精度，故此法仅适用于砂性土。
5．实容积法
是根据波义尔一马略特定律设计的速测含水量仪。
它是通过测定土中固相和液相的体积，取土的经验比重值，换算出土的含水量。
它与比重法相似，但适用于粘性土。
以上含水量测定方法除烘干法外，均属快速测定且精度基本上符合要求。
《土力学》密度试验和含水量试验
《土力学》密度试验和含水量试验试验一密度试验一、试验目的测定土的湿密度，以了解土的疏密和干湿状态，供换算土的其它物理性质指标和工程设计以及控制施工质量之用。
二、试验原理土的湿密度 是指土的单位体积质量，是土的基本物理性质指标之一，其单位为g/cm3。
环刀法是采用一定体积环刀切取土样并称土质量的方法，环刀内土的质量与体积之比即为土的密度。
密度试验方法有环刀法、蜡封法、灌水法和灌砂法等。
对于细粒土，宜采用环刀法；对于易碎裂、难以切削的土，可用蜡封法；对于现场粗粒土，可用灌水法或灌砂法。
三、仪器设备1．环刀：内径61.8mm，高20mm。
2．天平：称量500g，分度值0.1g。
3．其它：切土刀、钢丝锯、凡士林等。
四、操作步骤1．量测环刀：取出环刀，称出环刀的质量，准确至0.1g，并涂一薄层凡士林。
2．切取土样：将环刀的刀口向下放在土样上，然后用切土刀将土样削成略大于环刀直径的土柱，将环刀垂直下压，边压边削使土样上端伸出环刀为止，然后将环刀两端的余土削平。
3．土样称量：擦净环刀外壁，称出环刀和土的质量，准确至0.1g。
五、试验注意事项1．称取环刀前，把土样削平并擦净环刀外壁；2．如果使用电子天平称重则必须预热，称重时精确至小数点后二位。
六、计算公式按下列计算土的湿密度：V m m V m 21-=＝ρ式中：ρ—密度，计算至0.01g/cm 3； m —湿土质量，g ； m 1—环刀加湿土质量，g ； m 2—环刀质量，g ； V —环刀体积，cm 3。
密度试验需进行二次平行测定，其平行差值不得大于0.03g/cm 3，取其算术平均值。
七、思考题1．进行室内密度试验时，一般选用环刀直径和高度各为多少？ 2．测定密度的常用方法有哪几种？ 3．环刀法适用于什么土类？八、试验记录密度试验记录表（环刀法）工程名称 试验者土样说明 计算者 试验日期 校核者 环刀号环刀质量(g)湿土加环刀质量 (g)湿土质量(g)体积 (cm 3) 湿密度 (g/cm 3)平 均湿密度(g/cm 3)试验二含水量试验一、试验目的土的含水量是指土中水的质量与土颗粒质量之比，它是标志土的湿度的重要物理指标。
界限含水量试验(液限和塑限联合测定法)(T 0118-2007)

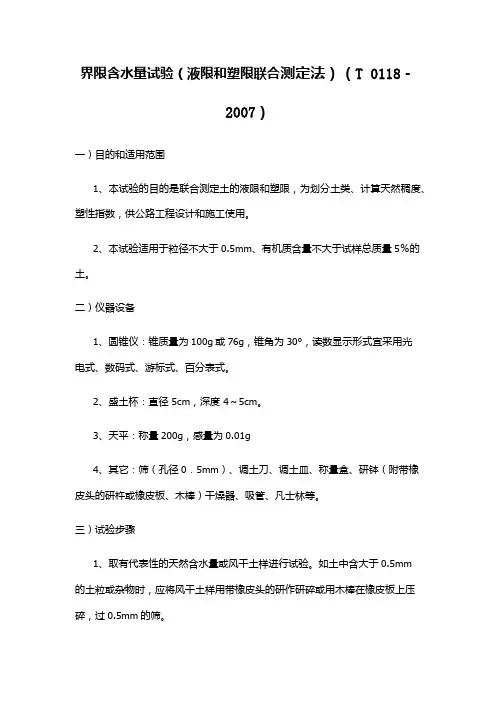

界限含水量试验（液限和塑限联合测定法）（T 0118－2007）一）目的和适用范围1、本试验的目的是联合测定土的液限和塑限，为划分土类、计算天然稠度、塑性指数，供公路工程设计和施工使用。
2、本试验适用于粒径不大于0.5mm、有机质含量不大于试样总质量5％的土。
二）仪器设备1、圆锥仪：锥质量为100g或76g，锥角为30°，读数显示形式宜采用光电式、数码式、游标式、百分表式。
2、盛土杯：直径 5cm，深度 4～5cm。
3、天平：称量200g，感量为0.01g4、其它：筛（孔径0．5mm）、调土刀、调土皿、称量盒、研钵（附带橡皮头的研杵或橡皮板、木棒）干燥器、吸管、凡士林等。
三）试验步骤1、取有代表性的天然含水量或风干土样进行试验。
如土中含大于0.5mm的土粒或杂物时，应将风干土样用带橡皮头的研作研碎或用木棒在橡皮板上压碎，过0.5mm的筛。
取0．5mm筛下的代表性土样200g，分开放入三个盛土皿中。
加不同数量的蒸馏水，土样的含水量分别控制在液限（a点）、略大于塑限（C点）和二者的中间状态（b点）。
用调土刀调匀，盖上湿布，放置18h以上。
测定a点的锥入深度对于100g锥应为20（±0．2） mm。
对于76g锥应为17mm.测定c点的锥入深应控制在5mm以下。
对于76g锥应控制在2mm以下。
对于砂类土，测定c点的锥入深度可大于5mm。
用76g锥测定c点的锥入深度可大于2mm。
2、将制备的土样充分搅拌均匀，分层装入盛土杯，用力压密，使空气逸出。
对于较干的土样，应先充分搓揉，用调土刀反复压实。
试杯装满后，刮成与杯边齐平。
3、当用游标式或百分表式液限塑限联合测定仪试验时，调平仪器，提起锥杆（此时游标或百分表读数为零），锥头上涂少凡士林4、将装好土样的试杯放在联合测定仪的升降座上，转动升降旋钮，待锥尖与土样表面刚好接触时停止升降，扭动锥下降旋钮，同时开动秒表，经5s时，松开旋钮，锥体停止下落，此时游标读数即为锥入深度 h1；。
无机结合料稳定土含水量试验记录
无机结合料稳定土含水量试验记录试验目的：研究无机结合料稳定土的含水量特性及其对稳定土工程性能的影响。
试验材料：1.粉煤灰：作为无机结合料，通过煤矿中的煤粉燃烧或热风炉中的煤粉制备而成。
2.黏土：选用土工试验中常用的一种黏土样品，具有较好的黏土颗粒特性。
3.水：使用自来水。
试验设备：1.电子天平：用于准确地称量试验样品和添加的无机结合料。
2.烘箱：用于控制试验样品的干燥温度和时间。
3.手动搅拌器：用于保证试验样品充分搅拌均匀。
4.含水量测试装置：用于测定试验样品的含水量。
试验步骤：1.预处理：将取得的黏土样品进行筛分，筛除大颗粒杂质，获得粒径分布较为均匀的试验材料。
2.材料配制：按照一定比例，将黏土与粉煤灰进行混合搅拌，使其充分混合均匀。
3.添加水：向混合样品中逐步添加一定量的水，并在搅拌的同时，观察材料的湿度变化。
不断搅拌，直到试样充分饱和为止。
4.含水量测定：取适量的试样，通过含水量测试装置进行测定，记录试样干燥前后的质量，并计算出含水量。
试验结果：根据试验过程中记录的数据，得到了以下结果：试验材料配制：黏土与粉煤灰的配比为1:1，即将相等质量的两种材料进行混合搅拌。
添加水过程中的湿度变化：随着水的添加，试样逐渐变湿，出现流动性增加的现象。
在将试样充分饱和之前，试样的流动性较差，多呈现塑性状态。
含水量测定结果：根据含水量测试装置测定的数据，得到了不同含水量的试样质量。
通过计算，得到了试样的含水量。
影响因素分析：1.粉煤灰掺入比例：试验中配比为1:1，通过改变两种材料的掺入比例，可以研究不同比例下试样含水量的变化规律。
2.水的添加量：试验中逐步添加一定量的水，通过调节水的添加量，可以研究不同含水量对试样流动性和工程性能的影响。
试验结论：通过研究无机结合料稳定土的含水量特性及其对稳定土工程性能的影响，可以得出以下结论：1.随着试样的含水量增加，试样的流动性增加，但超过一定含水量后，试样流动性不再增加。
土壤含水量试验误差标准
土壤含水量试验误差标准一、测量方法土壤含水量的测量方法有多种，如烘干法、中子仪法、介电常数法等。
不同的测量方法具有不同的误差范围，因此应根据试验要求选择合适的测量方法。
同时，对于同一种测量方法，应保持测量条件的一致性，以确保测量结果的准确性。
二、仪器精度仪器的精度对土壤含水量的测量结果具有重要影响。
仪器的精度越高，测量结果的误差越小。
因此，在选择测量仪器时，应选择精度高、稳定性好的仪器。
同时，在仪器使用过程中，应定期进行校准和维护，以确保其性能和精度的稳定。
三、操作规范在进行土壤含水量试验时，应遵循严格的操作规范。
在采样、称重、测量等过程中，应按照规定的步骤和要求进行操作，避免因操作不当导致测量结果的误差。
同时，在试验过程中，应保持环境的恒定，以减小环境变化对测量结果的影响。
四、样本代表性样本的代表性对土壤含水量的测量结果具有重要影响。
在进行试验时，应选择具有代表性的样本，以反映整个试验区域的土壤含水量情况。
同时，应保证样本的采集和处理方法的科学性和规范性，以减小误差和不确定性。
五、环境因素环境因素对土壤含水量的测量结果具有显著影响。
例如，气候、土壤类型、地形等环境因素可能会影响土壤含水量的分布和变化。
因此，在试验过程中，应充分考虑环境因素的影响，并采取相应的措施减小其对测量结果的影响。
六、数据处理数据处理是土壤含水量试验的重要环节之一。
在进行数据处理时，应采用科学、合理的方法对数据进行处理和分析。
同时，应考虑到数据的不确定性和误差来源，并采取相应的措施进行修正和补偿。
此外，应对数据处理结果进行合理的解释和应用，以反映土壤含水量的实际情况和变化规律。
含水量试验步骤
土的含水量试验方法含水量定义为土中自由水的质量与土粒质量之比的百分数，一般认为在100℃-110℃温度下能将土中自由水蒸发掉。
烘干法烘干法是测定含水量的标准方法，适用于粘质土、粉质土、砂类土和有机质土类。
1.仪器设备（1）烘箱：可采用电热烘箱或温度能保持105℃-110℃的其他能源烘箱，也可用红外线烘箱。
（2）天平：感量0.01g。
（3）其他：干燥器、称量盒等。
2．试验步骤（1）取具有代表性试样，细粒土15-30g，砂类土、有机土为50g，放人称量盒内，立即盖好盒盖，称质量。
称量时，可在天平一端放上与该称量盒等质量的砝码，移动天平游码，平衡后称量结果即为湿土质量。
（2）揭开盒盖，将试样和盒放入烘箱内，在温度105℃-110℃恒温下烘干。
烘干时间对细粒上不得少于8h，对砂类土不得少于6h。
对含有机质超过5％的土，应将温度控制在65℃-70℃的恒温下烘干。
（3）将烘干后的试样和盒取出，放人干燥器内冷却（一般只需0.5-1h即可。
冷却后盖好盒盖，称质量，准确至0.01g。
3.结果整理4.精密度和允许差本试验须进二次平行测定，取其算术平均值，允许平行差值应符合要求。
对于粗粒土，称量盒可采用铝制饭盒、瓷盆导，相应的土样也应多些。
酒精燃烧法在土样中加入酒精，利用酒精能在土上燃烧，使土中水分蒸发，将土样烘干。
一般应烧三次，本法是快速测定法中较准确的一种，现场测试中用的较多。
1.仪器设备（1）称量盒。
(2) 天平：感量0，01g（3）酒精：纯度95％。
（4）滴管、火柴、调土刀等。
2．试验步骤（1）取代表性试样（粘质土5-10g，砂类土20-30g）放人称量盒内，称湿土质量。
（2）用滴管将酒精注入放有试样的称量盒中，直至盒中出现自由液面为止。
为使酒精在试样中充分混合均匀，可将盒底在桌面上轻轻敲击。
（3）点燃盒中酒精，燃至火焰熄灭。
(4）将试样冷却数分钟，按第2、3步的方法重新燃烧两次。
（5）待第三次火焰熄灭后，盖好盒盖，立即称干土质量，准确至0.1。
含水量试验
试验一含水量试验1含水量及常用测定方法1.1含水量含水量是土在100~150 摄氏度下烘干到恒量时所失去的水分质量和达恒量后土的质量的比值，以百分数表示，是描述土的干湿程度的重要指标。
1.2常用测定方法（1）烘干法：室内试验的标准方法；（2）酒精燃烧法：精度要求不高时常使用此方法，所需时间较短；（3）比重法：适用于砂性土；（4）炒干法：适用于含砾较多的土。
1.3试验目的测定土样的含水量。
1.4试验原理首先称量含水土样的质量，然后称量去除水分后干土的质量，将两者的差作为土样中所含水分的质量。
去除水分的方法直接决定测量结果，理论上土样中所含水的质量是指其中自由水的质量，当温度在100~150摄氏度范围时，一般不会破坏结合水，所以要求精确测量时温度应控制在100~150 摄氏度的范围内。
2试验步骤2.1烘干法2.1.1仪器设备（1）烘箱：真空电热烘箱，温度保持100~150 摄氏度；（2）天平：称量500g。
感量0.01g；（3）其它辅助工具，如称量盒等。
2.1.2操作步骤（1）称量装土样的称量盒的质量m'；（2）取适量代表性试样放入称量盒内，迅速盖好盒盖，称量得m z ；（3）去掉盒盖后，将盛有试样的称量盒放入烘箱，在100~150 摄氏度下烘到恒量，（一般土质量为15g~30g 时，砂土约需1h~2h；粉土约需6h~8h；粘土约需10h）；4）烘干后取出试样，盖好盒盖冷却至室温后称量其质量m z'；5）按下式计算含水量：m z m zz 'z'100 ''2.1.3 试验数据整理含水量试验工程名称试验者试验方法计算者试验日期校核者2.2酒精燃烧法2.1.1仪器设备（1）酒精：纯度95%以上；（2）天平：称量200g。
感量0.01g；（3）其它辅助工具，如称量盒、滴管、调土刀、火柴等。
2.1.2操作步骤（1）称量装土样的称量盒的质量m'；（2）取适量代表性试样放入称量盒内，迅速盖好盒盖，称量得m z ；（3）去掉盒盖后，滴入酒精直至出现自由液面为止，点燃酒精完全燃烧（燃烧次数为三次）；（4）盖好盒盖冷却至室温后称量其质量m z'；5）按下式计算含水量：3 思考题（1）测定含水量试验中，烘干温度为什么要控制在 100~150 摄氏度的范围 内？（2）烘干法与酒精燃烧法相比，各自的优缺点是什么？ （3）称量湿土质量时，为什么迅速盖好盒盖？土样编 号土样说 明盒号 盒质量 盒+湿 土质量盒+干 土质量湿土质 量干土质 量含水量 平均值工程名称 试验方法 试验日期试验者 计算者 校核者mz 'mz' 100 m z m2.1.3 试验数据整理含试验（4）测定含水量试验中，同一土样的两个试样含水量差值超过2%，问测量结果是否合理？若合理，请说明理由。
