高层建筑给排水课程设计计算书
建筑给排水课程设计计算书
建筑给排水课程设计计算书一、工程概况江安中学拟建一幢学生宿舍楼，地上6层，层高3.150米，建筑面积2412m2。
要求设计该楼的给水排水系统及室内消火栓系统。
设计资料：1．建筑设计资料建筑设计资料包括建筑物底层平面图，建筑物标准层层平面图，卫生间大样图及设计图例。
2．室外给排水资料在本建筑物的南侧道路下有校园给排水管道可供接管，给水管管径DN150mm，管顶覆土厚度为0.9米，常年可用水头为0.32Mpa。
室外排水体制为雨水、污水分流制。
室内生活污水需经化粪池处理后排入城市污水管道。
污水管道流向自西向东，管径为DN400m，在西侧路口处管顶覆土厚度为1.2 米。
3．设计依据资料本设计依据的资料为建筑给排水工程课程设计任务书和建筑给水排水设计规范。
二、设计说明及计算1．给水系统说明及计算（1）用水量计算该宿舍为III类宿舍，选用每室人数为6人，最高日生活用水定额为：180L/(人*d)，时变化系数：3.2，使用时间：24h。
则该系统所需水量，按下式计算：Q=mq d Q p =Q d/TQ h=K h*Q p可得：Q d=216*180/1000=38.88 m3/d，Q h=3.2*38.88/24=5.18m3/h（2）给水方式选择室内所需最大水压按H=12+(n-2)*4 m估算，可得H为28m，而室外常年可用水压32m，所以采用依靠外网压力直接给水方式。
（3）管材及阀门本设计选用给水管材为PP-R管，按热熔或电熔连接方式连接。
管径≤DN50mm，采用截止阀，管径＞DN50mm，采用蝶阀。
（4）给水管网的水力计算设计秒流量公式采用：q g=∑q0*n0*b，使用此公式是应注意以下几点：i.如计算值小于管段上一个最大卫生器具给水额定流量时，应采用一个最大的卫生器具额定流量作为设计秒流量；ii.大便器延时自闭冲洗阀应单列计算，当单列计算值小于1.2L/s时，以1.2L/s计；大于1.2L/s时，以计算值计；iii.仅对有同时使用可能的设备进行叠加；管网水力计算参数选取，参照教材表2-8和附录2.3。
高层建筑给排水计算书
内容提要本工程位于广州市某花园内，由62~63号楼共两栋住宅组成的建筑物，总建筑面积约37799m2。
地面以上32层，地下一层，屋面标高98.000m。
其中首层为架空层,二～三十二层为住宅，地下一层为平时汽车库、战时人房及设备用房。
本设计主要是根据建设单位对本工程的技术要求，有关单位对本工程初步设计的批复以及建设单位所提供的有关市政，对广州市某花园内62~63号楼的给水设计、排水设计、消火栓设计、地下室自动喷淋系统设计和手提式灭火器设计。
本建筑62~63号楼最高日用水量为358.05m3/d，其水泵房设在本小区某号楼-1层，其中生活变频调速恒压给水设备除供本工程用水外，还供62~63号楼生活用水; 消火栓泵、喷淋泵设于本小区某号楼地下室。
小区供水方式采用分区供水的供水方式，地下负一层～三层由市政管网直接供水；四层及以上的住宅局部由小区某号楼地下一层水泵房的生活变频调速恒压给水设备分压供水，采用下行上给供水方式。
其中，-1~3层由小区市政给水管网直接供给：4~12层为低区供水，由设于地下一层的低区生活变频泵组直接供水；13~22层为中区供水，由设于地下一层的中区生活变频泵组直接供水；23~32层为高区供水，由设于地下一层的高区生活变频泵组直接供水。
小区消防给水系统设计局部，室外为低压消防系统，由生活消防合用管道，室外消防用水量为15L/S。
室内消火栓系统由泵房消火栓管网分别引入两条DN150管与上、下区连成环状供水。
消火栓消防用水量为20L/S，火灾延续时间2小时。
室内消火栓给水系统竖向分为两个分区：低区为地下一层~十五层，高区为十六层～三十二层。
本设计还在天面设置屋顶试验用消火栓〔不带消防卷盘〕，主要用于消火栓系统的实验和检修。
地下室设置自动喷水灭火系统，自动喷水灭火系统用水量为41.29L/S，火灾延续时间1小时。
地下室除不宜用水扑救的局部外均设自动灭火系统喷头，喷头直径为DN15，动作温度为68°C。
高层给排水设计计算书
高层给排水设计计算书1. 引言高层建筑给排水设计是确保建筑物正常运行和居民生活便利的重要环节。
本文档将详细介绍高层建筑给排水设计计算书的内容和要求，以指导工程师完成相关设计工作。
2. 设计要求设计给排水系统时，需要满足以下要求： - 提供足够的供水量，满足高层建筑的日常生活和消防用水需求。
- 确保排水系统具备充分的排水能力，避免管道堵塞和漏水问题。
- 保证给排水系统的运行稳定性和安全性，预防水压过高或过低等现象。
- 符合国家相关法规和标准，如《建筑给水排水设计规范》等。
3. 给水设计计算在给水设计计算中，需要确定以下参数： - 高层建筑的日用水量：根据建筑物类型和居住人数进行合理估算。
- 给水管道尺寸：结合设计流量和水压损失，选择合适的管道尺寸。
- 水泵选型：根据设计流量和扬程要求，选择适合的水泵类型和规格。
4. 排水设计计算在排水设计计算中，需要考虑以下因素： - 排水阻力计算：根据建筑物结构特点和排水设备的参数，计算排水管道的阻力。
- 排水管道尺寸和坡度：根据排水量和坡度要求，选择合适的排水管道尺寸和坡度。
- 排水设备选型：根据排水流量和排水设备的要求，选择适当的排水设备类型和规格。
5. 消防给水设计计算高层建筑的消防给水设计计算需要满足以下要求： - 确保消防水源供应充足，满足消防用水量的需求。
- 确保消防水泵的选型和布置满足工程要求和消防设施的需求。
- 确保消防水源和水泵的管道设计合理，保证消防水源的灵活性和安全可靠性。
6. 安全性评估与改进设计给排水系统时，需要进行安全性评估，并提出改进措施以确保系统运行的安全性和稳定性。
评估内容包括： - 管道材质的选择和工艺要求； - 管道布置和防护措施； - 水泵和设备的可靠性评估。
7. 结论高层给排水设计计算书是保证高层建筑正常运行和居民生活便利的关键文件。
设计工程师应根据设计要求和相关标准，合理计算和选型给排水系统的参数，并进行安全性评估与改进。
给排水高层计算书
给排水设计计算书1. 工程概述本工程为项目3#住宅楼室内给排水设计。
本设计包括生活给水、室内消火栓、自动喷水、生活排水共四个系统。
2. 生活给水系统2.1 生活用水量根据《建筑给排水设计规范》（GB50015-2003）取设计参数如下：住宅部分设计参数： 用水定额：200L/人·d户均人数：3人小时变化系数：2.5低区最大日生活用水量：d Q =45×3×200=27.0d m /3；低区最大日最大时生活用水量：h Q =27×2.5/24=2.81h m /3；高区最大日生活用水量：d Q =117×3×200=70.2d m /3；高区最大日最大时生活用水量：d Q =70.2×2.5/24=7.31d m /3；最大日生活用水量：d Q =27.0+70.2=97.2d m /3；最大日最大时生活用水量：h Q =2.81+7.31=10.12h m /3；2.2 生活给水系统分区及压力本建筑生活给水系统分为两个区，-1F~5F 为低区，6~18F 为高区。
其中低区由市政压力供水,工作压力0.30MPa ；高区给水加压供水采用变频设备及水箱联合供水。
设备设于小区动力中心内。
3.消火栓给水系统3.1 用水量本建筑为二类高层住宅楼，室内消火栓用水量为20s L /，室外消火栓用水量为15s L /。
3.2 水力计算本建筑消火栓泵的扬程要满足最不利点压力要求，其消火栓给水系统所需 总压力按下式计算为：X H =XH H +G H +Z H =0.75a MP其中：X H 为消防给水管网在最不利点流量分配情况下，管网工作压力；XH H 为最不利点栓口压力，取值为20m ；G H 为管网水头损失，取值为5m ；Z H 为最不利点与引入管标高差，为48.8m 。
考虑管网损失及消防泵组老化等因素，取消火栓系统总工作压力为0.75MPa 。

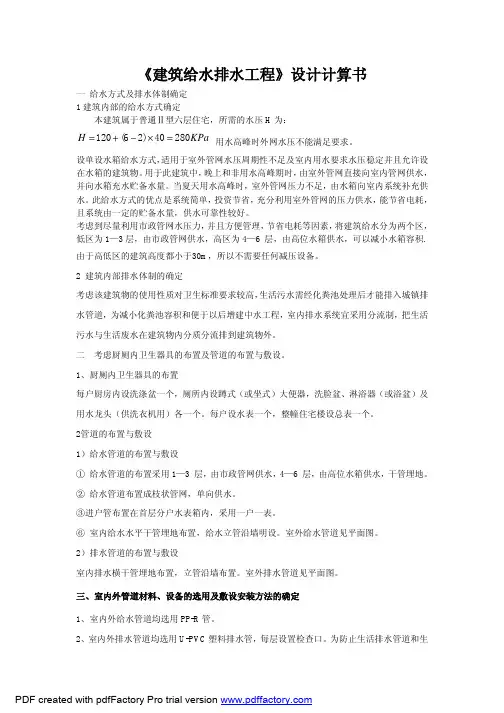

《建筑给水排水工程》设计计算书
《建筑给水排水工程》设计计算书一给水方式及排水体制确定1建筑内部的给水方式确定本建筑属于普通Ⅱ型六层住宅，所需的水压H为：×−+=用水高峰时外网水压不能满足要求。
120=KPaH28040)26(设单设水箱给水方式，适用于室外管网水压周期性不足及室内用水要求水压稳定并且允许设在水箱的建筑物。
用于此建筑中，晚上和非用水高峰期时，由室外管网直接向室内管网供水，并向水箱充水贮备水量。
当夏天用水高峰时，室外管网压力不足，由水箱向室内系统补充供水。
此给水方式的优点是系统简单，投资节省，充分利用室外管网的压力供水，能节省电耗，且系统由一定的贮备水量，供水可靠性较好。
考虑到尽量利用市政管网水压力，并且方便管理，节省电耗等因素，将建筑给水分为两个区，低区为1—3层，由市政管网供水，高区为4—6 层，由高位水箱供水，可以减小水箱容积. 由于高低区的建筑高度都小于30m，所以不需要任何减压设备。
2 建筑内部排水体制的确定考虑该建筑物的使用性质对卫生标准要求较高，生活污水需经化粪池处理后才能排入城镇排水管道，为减小化粪池容积和便于以后增建中水工程，室内排水系统宜采用分流制，把生活污水与生活废水在建筑物内分质分流排到建筑物外。
二考虑厨厕内卫生器具的布置及管道的布置与敷设。
1、厨厕内卫生器具的布置每户厨房内设洗涤盆一个，厕所内设蹲式（或坐式）大便器，洗脸盆、淋浴器（或浴盆）及用水龙头（供洗衣机用）各一个。
每户设水表一个，整幢住宅楼设总表一个。
2管道的布置与敷设1）给水管道的布置与敷设①给水管道的布置采用1—3 层，由市政管网供水，4—6 层，由高位水箱供水，干管埋地。
②给水管道布置成枝状管网，单向供水。
③进户管布置在首层分户水表箱内，采用一户一表。
⑥室内给水水平干管埋地布置，给水立管沿墙明设。
室外给水管道见平面图。
2）排水管道的布置与敷设室内排水横干管埋地布置，立管沿墙布置。
室外排水管道见平面图。
三、室内外管道材料、设备的选用及敷设安装方法的确定1、室内外给水管道均选用PP-R管。
高层建筑给排水计算书.
给排水计算书一、生活用水 1、用水量计算：室外消防用水量：30L/S；室内消防用水量：30L/S；火灾延续时间T=3hr。
自动喷淋用水量：26L/S；火灾延续时间T=1hr。
2．给水方式1 、生活给水方式：A. 高区：采用地下室生活水池－生活变频水泵－用水点的供水方式。
生活水池及水泵房设于D 段地下室。
B. 低区：三层及三层以下直接利用市政压力供水（市政水压0.30Mpa ）。
压力复核：H （34m ）≥H1+H2+H3=11.75+12+10＝33.75mH1：最不利点与供水点最低水位高差：1+9.65+1.1；（室外管网埋深按照1m第1页共9页计算）H2：管路全部水头损失：3+3+6米（水表在生活用水工况时，取0.03Mpa ；管道倒流防止器的局部水头损失，取0.06MPa ）； H3：最低工作压力0.10MPa ；2 、水池及水箱计算：由生活（水箱）水池—变频水泵—用水点系统供水部分，水池水泵设于地下室设备房内。
3市政给水管网引入两根DN200给水管道，在建筑红线内形成给水环状管网，可以满足室外消防用水量；因此消防水池不储存室外消防用水量，消防水池有效容积取432m 3，储存全部室内消防用水量。
3 、生活变频水泵计算：生活水泵主要供给四层及四层以上部分用水：最高日用水量为354m 3/d，最大时用水量为40.50m 3/hr；高区的最高日用水量为232m 3/d,生活水池的有效容积取高区的最高日用水量的25%。
生活变频调速泵组型号 SHV20/SV3003F55T： Q=31 m3/h; 气压罐Φ800；水泵扬程计算：H ≥H 1+H2+0.01V2/2g；H 1储水池最低水位与高位水箱入口处高程差；26.75+5.85+1.2＝33.8m H 2管路（吸水管口至高位水箱入口处）的全部水头损失取1.41×1.3=1.83m； H≥33.8+15+ 1.83＝50.63米, 取55米;最不利管路水头损失计算表第2页共9页第3页共9页二、消防用水1．室内消防用水量 30 l/s消火栓给水系统静压不超过0.10MPa ，系统不分区，消火栓给水系统由消防泵直接从消防水池抽吸供水。
建筑给排水设计计算书--大学毕业论文
目录第一章设计任务说明 (1)1.1设计资料 (1)1.2设计任务及要求 (1)1.2.2要求 (1)1.3课程设计图纸及说明要求 (2)1.3.1图纸 (2)1.3.2设计计算说明书 (2)第2章方案设计说明 (3)2.1 建筑排水工程设计 (3)2.1.1 系统的选择 (3)2.1.2 系统的组成 (3)2.2 排水管道安装要求 (3)2.2.1排水管道布置的基本原则 (3)2.2.2排水管道的连接 (4)2.2.3排水管道以及设施的安装 (4)第3章建筑排水工程设计计算 (5)3.1 排水工程设计计算 (5)3.1.1排水设计秒流量 (5)3.2 排水系统水力计算 (5)3.2.1 排水管水力计算 (6)3.2.2.污水泵的计算 (15)致谢 (16)参考文献 (17)第一章设计任务说明1.1设计资料（1）给水水源该建筑以城市给水管网为水源，室外给水管网来自主体建筑距西面墙8m，接管点埋深1.5m，管径为200毫m，另一条市政给水管道距主体建筑北面15m，接管点埋深1.4m，管径为DN200，管材为铸铁管，常年提供的资用水头为0.3MPa。
（2）排水条件建筑粪便污水需经化粪池处理后方可排入城市下水道，室外排水管道位于主体建筑东面,埋深2.0m。
管径350mm，管材为混凝土管。
1.2设计任务及要求根据建筑的性质、用途和建设单位的要求，该住宅楼设有较为完善的给水排水卫生设备和集中热水供应系统;其中热水供应系统全天满足住宅楼用户要求。
1.2.1内容课程设计题目为某大厦排水工程设计，主要内容为：（1）方案设计：根据所给出的设计条件，以及有关设计规范的要求，合理确定建筑内部给水系统、排水系统的设计方案。
（2）管道系统布置：根据所选择的排水方式，综合考虑技术、经济、安全、可靠等方面的因素，合理地选择和布置卫生器具，合理地布置管道系统。
（3）设计计算：根据设计规范，确定排水的设计指标，进行建筑内部排水的设计计算，编制设计计算书。
建筑给水排水课程设计——计算说明书
目录1给水系统1．1最高日、最大时用水量计算 (1)1．2给水方案的确定 (2)1．3水表的选择 (2)1．4高位水箱的计算 (3)1．5管线布置和敷设 (3)1．6给水水力计算 (3)1．6．1秒流量计算 (3)1．6．2求定管径 (3)1．6．3给水管网水头损失的计算 (4)1．6．4给水系统所需压力计算 (5)2排水系统2．1排水系统的选择 (7)2．2排水系统通气方式选择 (7)2．3管线布置和敷设，见大样图 (7)2．4排水管网的水力计算（结果见排水管网水力计算表） (7)2．4．1设计秒流量 (7)2．4．2横支管计算 (7)2．4．3立管计算 (7)3消防给水系统3．1设计过程说明 (8)3．2消火栓的布置间距计算 (8)3．3水枪喷嘴处所需的水压 (9)3．4水枪喷嘴的出流量计算 (9)3．5水带阻力计算 (9)3．6消火栓口所需的水压计算 (9)3．7校核 (10)3．8水力计算 (10)3．9消防水箱 (11)3．10消防贮水池 .......................................................................................11 附录..............................................................................12 主要参考文献 (12)1给水系统1．1最高日、最大时用水量计算给水系统用水量根据国家现行《建筑给水排水设计规范》中规定的生活用水定额、时变化系数，并结合设计条件中给出的用水单位数，按下式通过计算确定。
建筑物的最高日、最大时用水量按下式计算：一至四层： d d mq Q ==46人/间⨯12间/层⨯4层⨯30()d ren L ⋅/=66240d L / ∵T Q Q d p =h L hd L /82808/66240== ph h Q Q K = ∴h p h K Q Q ⋅=s L h L h L /45.3/124205.1/8280==⨯=五层：d d mq Q ==46人/间⨯8间/层⨯1层⨯30()d ren L ⋅/=11040d L / ∵T Q Q d p =h L hd L /13808/11040== ph h Q Q K = ∴h p h K Q Q ⋅=s L h L h L /575.0/20705.1/1380==⨯=式中 d Q ——最高日用水量，d L /；m ——用水单位数，人d q ——最高日生活用水定额，()d ren L ⋅/p Q ——平均小时用水量，h L /T ——建筑物的用水时间，hh K ——小时变化系数h Q ——最大时用水量，h L /1．2给水方案的确定由于该教学楼的给水水源为市政自来水，由大楼南侧市政给水干管（市政压力白天MPa 2.0，夜间压力达MPa 3.0）上引入一根DN150的给水管，而该教学楼的屋面层标高为m 50.19（建筑总高度为m 538.22），并设生活冷水水箱、消防水箱，市政给水管网供水不能满足该教学楼用水需要，为了保证供水安全可靠，水压足够与稳定，采用一至四层由市政管网直接供水，五层由高位水箱供水(采取管道增压措施)——夜间储水，白天用水。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑给排水课程设计说明书及计算书目录设计依据________________________________________________________ - 0 - 设计围__________________________________________________________ - 0 - 工程概况________________________________________________________ - 0 -生活给水系统计算________________________________________________ - 1 -1、高层给水计算_____________________________________________ - 1 -1）各卫生间给水系统计算表_______________________________ - 2 - 2）顶层用户给水系统干管计算表___________________________ - 9 - 3）高层用户给水系统计算表______________________________ - 11 -2、低层给水计算____________________________________________ - 13 -3、水表选择________________________________________________ - 17 -4、地下室加压水泵的选择____________________________________ - 18 - 生活污水排水系统计算___________________________________________ - 19 -1、住宅卫生间排水计算______________________________________ - 19 -2、厨房排水计算____________________________________________ - 23 -3、商场公共卫生间排水计算__________________________________ - 26 -4、排水附件的设置__________________________________________ - 28 -5、检查井的设置____________________________________________ - 29 -6、化粪池的设置____________________________________________ - 29 - 消火栓系统计算_________________________________________________ - 29 -1、消火栓的布置___________________________________________ - 29 -2、消防水量________________________________________________ - 31 -3、水枪充实水柱高度的确定__________________________________ - 31 -4、水枪喷嘴处所需压力计算__________________________________ - 32 -5、水枪喷嘴出流量计算______________________________________ - 32 -6、水带阻力计算____________________________________________ - 33 -7、消火栓口所需压力计算____________________________________ - 33 -8、消防系统管材选择________________________________________ - 33 -9、水力计算________________________________________________ - 33 -10、水箱安装高度___________________________________________ - 35 -11、消防水箱_______________________________________________ - 35 -12、消防贮水池与生活贮水池合建_____________________________ - 36 -设计依据（1）高层民用建筑设计防火规GB 50045-98（2）自动喷水灭火系统设计规GB 50084-98（3）建筑给水排水设计规GB50015-2003（4）给排水制图标准GB/T 50106-2001（5）建筑给水排水设计手册（6）建筑设备施工安装通用图集（7）建筑给水排水工程设计围建筑物室给水、排水、消防及自喷管网设计。
工程概况距建筑（北面）20米马路上有DN400给水管和DN600排水管各一根。
室外给水管中心标高为-1.20，室外排水管管底标高为-2.50。
建筑40米围有室外消火栓。
市政给水管网的资用水头为240kPa。
室外排水管网采用雨、污分流排水体制。
建筑物有一层地下停车场，地面上一、二层为商场，三至十二层为住宅，建筑总高47.60m。
住宅要求一户设一水表，为便于抄表，水表设在室外。
屋顶可设消防水箱生活给水系统计算根据设计资料，已知市政管网能保证三楼水量及水压充足使用，四楼需加压设备，故采用分区供水方式，即设变速水泵。
1、高层给水计算每户给水系统类似，故以最左边的住宅为例。
按照建筑给水排水设计规（GB 50015-2003）（2009年版）进行计算 计算公式：1:计算最大用水时卫生器具给水当量平均出流概率：(%)36002.01000•••=T N mK q U g hL式中：U 0 -- 生活给水管道的最大用水时卫生器具给水当量平均出流概率（%）； q L -- 最高用水日的用水定额； m -- 每户用水人数； K h -- 小时变化系数；N g -- 每户设置的卫生器具给水当量数； T -- 用水时数（h ）；0.2 -- 一个卫生器具给水当量的额定流量（L/s ）；2:计算卫生器具给水当量的同时出流概率：(%))1(110049.0gg c N N U -+=α式中：U -- 计算管段的卫生器具给水当量同时出流概率（%）； αc -- 对应于不同U 0的系数；N g -- 计算管段的卫生器具给水当量总数；3:计算管段的设计秒流量：g g N U q ••=2.0式中：q g -- 计算管段的设计秒流量（L/s ）；U -- 计算管段的卫生器具给水当量同时出流概率（%）； N g -- 计算管段的卫生器具给水当量总数；1）各卫生间给水系统计算表a 2号卫生间系统计算表2号卫生间给水系统及厨房给水系统计算管段名称当量总数Ng同时出流概率U（%）设计秒流量qg（L/s)管径DN（mm）流速v（m/S)每米管长沿程水头损失i(kPa/m)管长m管段沿程水头损失hy=iL(kPa/m)管段沿程水头损失累计Σhy(kPa/m)1--2 1.20 100.00 0.24 20.00 0.76 0.42 0.30 0.13 0.13 2--3 1.20 100.00 0.24 20.00 0.76 0.42 1.30 0.55 0.68 3--4 1.20 100.00 0.24 20.00 0.76 0.42 2.10 0.89 1.57 4--9 1.20 100.00 0.24 20.00 0.76 0.42 0.75 0.32 1.89 5--6 0.75 100.00 0.15 15.00 0.85 0.72 0.10 0.07 0.07 6--9 0.75 100.00 0.15 15.00 0.85 0.72 1.40 1.01 1.08 9--10 1.95 71.88 0.28 20.00 0.89 0.57 0.21 0.12 2.01 7--8 0.50 100.00 0.10 15.00 0.57 0.34 1.90 0.65 0.65 8--10 0.50 100.00 0.10 15.00 0.57 0.34 0.86 0.29 0.94b 4号卫生间系统计算表4号卫生间给水系统计算管段名称当量总数Ng同时出流概率U（%）设计秒流量qg（L/s)管径DN（mm）流速v（m/S)每米管长沿程水头损失i(kPa/m)管长m管段沿程水头损失hy=iL(kPa/m)管段沿程水头损失累计Σhy(kPa/m)1--2 1.20 100.00 0.24 20.00 0.76 0.42 0.40 0.17 0.17 2--3 1.20 100.00 0.24 20.00 0.76 0.42 2.10 0.89 1.06 3--4 1.20 100.00 0.24 20.00 0.76 0.42 1.25 0.53 1.59 4--6 1.20 100.00 0.24 20.00 0.76 0.42 1.30 0.55 2.15 5--6 0.50 100.00 0.10 15.00 0.57 0.34 1.90 0.65 2.79 6--10 1.70 76.89 0.26 20.00 0.83 0.50 1.45 0.72 3.52 7--8 0.75 100.00 0.15 15.00 0.85 0.72 0.10 0.07 0.079--10 0.75 100.00 0.15 15.00 0.85 0.72 0.78 0.56 2.01 10--干管 2.45 64.12 0.31 20.00 1.00 0.70 3.00 2.10 5.61c 5号卫生间系统计算表5号卫生间给水系统及厨房给水系统计算管段名称当量总数Ng同时出流概率U（%）设计秒流量qg（L/s)管径DN（mm）流速v（m/S)每米管长沿程水头损失i(kPa/m)管长m管段沿程水头损失hy=iL(kPa/m)管段沿程水头损失累计Σhy(kPa/m)1--2 1.20 100.00 0.24 20.00 0.76 0.42 0.25 0.11 0.11 2--3 1.20 100.00 0.24 20.00 0.76 0.42 1.30 0.55 0.664--10 1.20 100.00 0.24 20.00 0.76 0.42 1.18 0.50 2.05 5--6 0.75 100.00 0.15 15.00 0.85 0.72 0.10 0.07 0.07 6--9 0.75 100.00 0.15 15.00 0.85 0.72 1.90 1.37 1.45 7--8 0.50 100.00 0.10 15.00 0.57 0.34 1.40 0.48 0.48 8--9 0.50 100.00 0.10 15.00 0.57 0.34 0.83 0.28 0.76 9--10 1.25 89.62 0.22 20.00 0.71 0.37 0.16 0.06 1.51 10--20 2.45 64.18 0.31 20.00 1.00 0.70 0.71 0.50 2.00 11--12 6.00 100.00 1.20 40.00 0.95 0.29 2.40 0.68 0.68 12--20 6.00 100.00 1.20 40.00 0.95 0.29 0.38 0.11 0.79 13--14 0.75 100.00 0.15 15.00 0.85 0.72 0.10 0.07 0.07 14--15 0.75 100.00 0.15 15.00 0.85 0.72 1.40 1.01 1.08 15--18 0.75 100.00 0.15 15.00 0.85 0.72 0.83 0.60 1.68 16--17 0.75 100.00 0.15 15.00 0.85 0.72 1.40 1.01 1.01 17--18 0.75 100.00 0.15 15.00 0.85 0.72 0.10 0.07 1.08 18--19 1.50 81.87 0.25 20.00 0.78 0.44 0.32 0.14 1.23 19--20 1.50 81.87 0.25 20.00 0.78 0.44 1.13 0.50 1.73 20--干管9.95 32.06 0.64 32.00 0.79 0.26 9.30 2.44 4.45厨房--干管0.75 100.00 0.15 15.00 0.85 0.72 9.306.726.72干管--入户管10.70 30.93 0.66 32.00 0.82 0.28 4.731.338.05d 6号卫生间系统计算表6号卫生间给水系统计算管段名称当量总数Ng同时出流概率U（%）设计秒流量qg（L/s)管径DN（mm）流速v（m/S)每米管长沿程水头损失i(kPa/m)管长m管段沿程水头损失hy=iL(kPa/m)管段沿程水头损失累计Σhy(kPa/m)1--2 0.75 100.00 0.15 15.00 0.85 0.72 0.40 0.29 0.29 2--3 0.75 100.00 0.15 15.00 0.85 0.72 2.10 1.52 1.81 3--4 0.75 100.00 0.15 15.00 0.85 0.72 1.25 0.90 2.71 4--6 0.75 100.00 0.15 15.00 0.85 0.72 1.30 0.94 3.65 5--6 0.50 100.00 0.10 15.00 0.57 0.34 1.90 0.65 4.30 6--11 1.25 89.58 0.22 20.00 0.71 0.37 1.45 0.54 4.84 7--8 1.20 100.00 0.24 20.00 0.76 0.42 0.10 0.04 0.04 8--9 1.20 100.00 0.24 20.00 0.76 0.42 1.32 0.56 0.60 9--10 1.20 100.00 0.24 20.00 0.76 0.42 1.90 0.81 1.4111--干管 2.45 64.12 0.31 20.00 1.00 0.70 3.00 2.10 6.942）顶层用户给水系统干管计算表a 11层左11层左边用户给水干管系统计算管段名称当量总数Ng同时出流概率U（%）设计秒流量qg（L/s)管径DN（mm）流速v（m/S)每米管长沿程水头损失i(kPa/m)管长m管段沿程水头损失hy=iL(kPa/m)管段沿程水头损失累计Σhy(kPa/m)1--2 2.45 64.12 0.31 20.00 1.00 0.70 3.00 2.10 5.613--4 3.65 52.60 0.38 25.00 0.78 0.34 3.00 1.03 6.64 4--5 3.65 52.60 0.38 25.00 0.78 0.34 1.30 0.44 7.08 5--6 4.40 47.93 0.42 25.00 0.86 0.41 0.75 0.31 7.39 6--7 4.90 45.44 0.45 25.00 0.91 0.45 0.21 0.09 7.48 7--干管12.40 28.68 0.71 32.00 0.88 0.32 9.30 2.99 10.47厨房--干管0.75 100.00 0.15 15.00 0.85 0.72 9.36.726.72干管--入户管13.15 27.86 0.73 32.00 0.91 0.34 1.230.4210.89b 11层右11层右边用户给水干管系统计算管段名称当量总数Ng同时出流概率U（%）设计秒流量qg（L/s)管径DN（mm）流速v（m/S)每米管长沿程水头损失i(kPa/m)管长m管段沿程水头损失hy=iL(kPa/m)管段沿程水头损失累计Σhy(kPa/m)1--2 2.45 64.12 0.31 20.00 1.00 0.70 3.00 2.10 6.94 2--3 2.45 64.12 0.31 20.00 1.00 0.70 0.40 2.10 6.94 3--4 2.95 58.46 0.34 25.00 0.70 0.28 0.83 0.23 7.17 4--5 3.70 52.24 0.39 25.00 0.79 0.35 0.16 0.06 7.23 5--6 4.90 45.44 0.45 25.00 0.91 0.45 0.72 0.32 7.55 6--干管12.40 28.68 0.71 32.00 0.88 0.32 9.30 2.99 10.54厨房--干管0.75 100.00 0.15 15.00 0.85 0.72 9.36.726.72干管--入户管13.15 27.86 0.73 32.00 0.91 0.34 4.731.6112.153）高层用户给水系统计算表4--11层给水系统计算管段名称当量总数Ng同时出流概率U（%）设计秒流量qg（L/s)管径DN（mm）流速v（m/S)每米管长沿程水头损失i(kPa/m)管长m管段沿程水头损失hy=iL(kPa/m)管段沿程水头损失累计Σhy(kPa/m)11F--10F 26.30 19.78 1.04 32.00 1.29 0.65 3.00 1.95 1.9510F--9F 47.70 14.78 1.41 40.00 1.12 0.38 3.00 1.15 3.10 9F--8F 69.10 12.34 1.71 40.00 1.36 0.55 3.00 1.64 4.74 8F--7F90.50 10.821.96 40.00 1.56 0.71 3.002.12 6.86 7F--6F 111.90 9.76 2.18 50.00 1.11 0.293.00 0.87 7.73 6F--5F 133.30 8.97 2.39 50.00 1.22 0.34 3.00 1.03 8.77 5F--4F 154.70 8.35 2.58 50.00 1.32 0.40 3.00 1.19 9.96 4F--3F 176.10 7.84 2.76 50.00 1.41 0.45 3.00 1.35 11.31 3F--B1F 176.10 7.84 2.76 50.00 1.41 0.45 13.105.89 17.20 1#--2# 176.107.84 2.76 70.00 0.72 0.09 26.94 2.35 19.56 2#--3# 352.20 5.63 3.97 70.00 1.03 0.17 27.00 4.61 24.17 3#--4# 528.30 4.65 4.92 80.00 0.98 0.13 40.43 5.36 29.53 4#--5# 704.40 4.07 5.73 80.00 1.14 0.18 27.15 4.78 34.32 5#--横干管880.50 3.676.47 80.00 1.29 0.22 6.831.5035.82总沿程水头损失为3.582mH2O ，即35.821kPa局部水头损失按沿程水头损失的30%计算，即计算管路的沿程水头损失kPa h hy j75.1082.35%30%30=⨯==∑∑因此计算管路的总水头损失kPah h H j y 57.4675.1082.351=+=+=∑∑2、低层给水计算计算原理参照《建筑给水排水设计规GB50015-2003》（2009年版），采用公共建筑采用当量法 基本计算公式g N 2.0α=g q式中：q g -计算管段的给水设计秒流量（L/s ） N g -计算管段的卫生器具给水当量总数 α-根据建筑物用途而定的系数：1.5建筑类型：办公楼、商场商场公共卫生间给水系统草图计算表如下1号卫生间给水系统计算管段名称当量总数Ng同时出流概率U（%）设计秒流量qg（L/s)管径DN（mm）流速v（m/S)每米管长沿程水头损失i(kPa/m)管长m管段沿程水头损失hy=iL(kPa/m)管段沿程水头损失累计Σhy(kPa/m)1--2 0.75 ------ 0.26 20.00 0.83 0.49 0.78 0.38 0.38 2--4 1.50 ------ 0.37 25.00 0.75 0.32 0.22 0.07 0.45 3--4 1.00 ------ 0.30 20.00 0.95 0.64 0.93 0.60 0.60 4--5 2.50 ------ 0.47 25.00 0.97 0.51 4.40 2.22 2.82 5--8 2.50 ------ 0.47 25.00 0.97 0.51 3.95 2.00 4.82 6--7 0.50 ------ 1.41 40.00 1.12 0.39 4.73 1.82 1.82 7--8 0.50 ------ 1.41 40.00 1.12 0.39 0.49 0.19 2.01 8--10 3.00 ------ 1.72 50.00 0.88 0.19 0.45 0.08 4.90 9--10 0.50 ------ 1.41 40.00 1.12 0.39 4.73 1.82 6.73 10--12 3.50 ------ 1.76 50.00 0.90 0.20 1.05 0.21 6.93 11--12 0.50 ------ 1.41 40.00 1.12 0.39 4.73 1.82 1.82 12--14 4.00 ------ 1.80 50.00 0.92 0.20 1.05 0.21 2.04 13--14 0.50 ------ 1.41 40.00 1.12 0.39 4.73 1.82 8.75 14--15 4.50 ------ 1.84 50.00 0.94 0.21 0.28 0.06 8.81 16--17 0.50 ------ 0.21 20.00 0.68 0.34 4.30 1.45 1.45 17--19 0.50 ------ 0.21 20.00 0.68 0.34 0.81 0.27 1.73 18--19 0.50 ------ 0.21 20.00 0.68 0.34 4.30 1.45 1.45 19--21 1.00 ------ 0.30 20.00 0.95 0.64 0.81 0.52 2.2520--21 0.50 ------ 0.21 20.00 0.68 0.34 4.30 1.45 3.70 21--22 1.50 ------ 0.37 25.00 0.75 0.32 0.43 0.14 3.84 23--24 0.50 ------ 0.21 20.00 0.68 0.34 4.30 1.45 1.45 24--22 0.50 ------ 0.21 20.00 0.68 0.34 0.38 0.13 1.58 22--25 2.00 ------ 0.42 25.00 0.86 0.41 3.92 1.61 5.45 26--27 0.50 ------ 1.41 40.00 1.12 0.39 4.73 1.82 1.82 27--29 0.50 ------ 1.41 40.00 1.12 0.39 1.05 0.40 2.23 28--29 0.50 ------ 1.41 40.00 1.12 0.39 4.73 1.82 1.82 29--25 1.00 ------ 1.50 40.00 1.19 0.43 0.20 0.09 2.31 25--31 3.00 ------ 1.72 50.00 0.88 0.19 0.85 0.16 5.61 30--31 0.50 ------ 1.41 40.00 1.12 0.39 4.73 1.82 1.82 31--33 3.50 ------ 1.76 50.00 0.90 0.20 1.05 0.21 5.81 32--33 0.50 ------ 1.41 40.00 1.12 0.39 4.73 1.82 1.82 33--37 4.00 ------ 1.80 50.00 0.92 0.20 0.28 0.06 5.87 34--35 1.00 ------ 0.30 20.00 0.95 0.64 0.78 0.50 0.50 35--36 1.75 ------ 0.40 25.00 0.81 0.36 0.82 0.30 0.80 36--37 2.50 ------ 0.47 25.00 0.97 0.51 7.30 3.69 4.49 37--15 6.50 ------ 0.76 32.00 0.95 0.37 0.18 0.07 5.94 15--干管11.00 ------ 2.19 50.00 1.12 0.29 7.43 2.19 8.12低层给水计算表B1--3层给水系统计算管段名称当量总数Ng 同时出流概率U （%）设计秒流量qg （L/s)管径DN （mm ） 流速v （m/S) 每米管长沿程水头损失i(kPa/m)管长m管段沿程水头损失hy=iL(kPa/m)管段沿程水头损失累计Σhy(kPa/m)3F--2F 21.40 ------ 0.94 32.00 1.17 0.54 3.00 1.61 1.61 2F--1F31.40 ------3.13 70.00 0.81 0.11 5.50 0.61 2.21 1F--B1F 31.40 ------ 3.13 70.00 0.81 0.114.60 0.51 2.72 1#--2# 31.40 ------ 3.13 70.00 0.81 0.11 26.94 2.975.69 2#--3# 62.80 ------ 3.94 70.00 1.02 0.17 27.00 4.55 10.24 3#--4# 94.20 ------ 4.56 70.00 1.19 0.22 40.43 8.94 19.19 4#--横干管# 125.60 ------5.09 70.00 1.32 0.27 24.306.5825.775#--横干管 31.40 ------ 3.13 70.00 0.81 0.11 3.100.340.34横干管--入户管157.00 ------ 5.55 70.00 1.44 0.32 23.00 7.31 33.08总沿程水头损失为3.31mH2O ，即33.08kPa局部水头损失按沿程水头损失的30%计算，即计算管路的沿程水头损失kPa h hy j93.908.33%30%30=⨯==∑∑因此计算管路的总水头损失kPa h h H j y 00.4393.908.332=+=+=∑∑3、水表选择分户水表选择分户水表装在入户管上，如图所示11、12层的用户的水表装在11层管段上。
