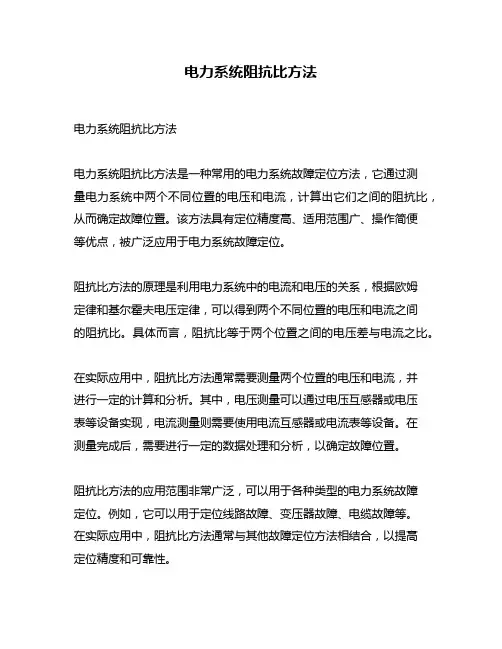

电力系统阻抗比方法

电力系统阻抗比方法

电力系统阻抗比方法
电力系统阻抗比方法
电力系统阻抗比方法是一种常用的电力系统故障定位方法,它通过测
量电力系统中两个不同位置的电压和电流,计算出它们之间的阻抗比,从而确定故障位置。

该方法具有定位精度高、适用范围广、操作简便
等优点,被广泛应用于电力系统故障定位。

阻抗比方法的原理是利用电力系统中的电流和电压的关系,根据欧姆
定律和基尔霍夫电压定律,可以得到两个不同位置的电压和电流之间
的阻抗比。

具体而言,阻抗比等于两个位置之间的电压差与电流之比。

在实际应用中,阻抗比方法通常需要测量两个位置的电压和电流,并
进行一定的计算和分析。

其中,电压测量可以通过电压互感器或电压
表等设备实现,电流测量则需要使用电流互感器或电流表等设备。


测量完成后,需要进行一定的数据处理和分析,以确定故障位置。

阻抗比方法的应用范围非常广泛,可以用于各种类型的电力系统故障
定位。

例如,它可以用于定位线路故障、变压器故障、电缆故障等。

在实际应用中,阻抗比方法通常与其他故障定位方法相结合,以提高
定位精度和可靠性。

总之,电力系统阻抗比方法是一种非常重要的电力系统故障定位方法,具有定位精度高、适用范围广、操作简便等优点。

在实际应用中,需
要注意测量精度、数据处理和分析等方面的问题,以确保定位结果的
准确性和可靠性。

知识笔记-6.3 谐振法测量阻抗

知识笔记-6.3 谐振法测量阻抗

第六章 阻抗测量§ 6.3谐振法一、谐振法测量阻抗的原理谐振法是利用LC 串联电路和并联电路的谐振特性来进行测量的方法。

二、Q 表原理Q 表是基于LC 串联回路谐振特性基础上的测量仪器。

三、元件参数的测量利用Q 表测量元件参数的简单方法是将被测元件直接跨接到测试接线端,称为直接测量法。

直接测量法不仅存在系统测量误差,而且存在残差的影响。

因此,一般采用替代法进行测量,它可以比较有效地消除系统测量误差和残差的影响。

替代法又分为串联替代法和并联替代法,串联替代法适用于低阻抗的测量,并联替代法适用于高阻抗的测量。

1、串联替代法元件参数测量当电感线圈的电感量较小或电容器的电容量很大时,属于低阻抗测量,需要采用串联替代法测量。

串联替代法测量电感首先将1、2短路,调节可变电容C 到大电容值位置,调节信号源频率,使电路谐振,有断开1、2,将被测电感Lx 接入,调节可变电容C ,使电路再次谐振,有两式相减整理,得22114L f C π=22214x L L C f π+=2122124x C L C f C C π-=2、并联替代法元件参数测量测量电感量较大的电感器和电容量较小的电容器等高阻抗元件需要采用并联替代法测量元件参数。

并联替代法测量电感首先不接被测元件Lx ,调节可变电容C 到小电容值位置,调节信号源频率,使电路谐振,有将被测电感Lx 并接在可变电容C 的两端,再次调谐振,有两式相减再取倒数,得=πL f C 41122+=πL L f C x411222-=πf C C L x 4()12122有缘学习更多+谓ygd3076考证资料或关注桃报:奉献教育(店铺)。

电力谐波治理的几种方法

电力谐波治理的几种方法

电力谐波治理的几种方法
随着现代化程度的不断提高,电力谐波问题日益突出,给电力系统的安全稳定运行带来了极大的威胁。

为此,电力谐波治理成为了电力系统建设和运行中必不可少的一项工作。

电力谐波的治理主要有以下几种方法:
1. 滤波器法
采用电力滤波器对电力谐波进行滤波处理,以减小其对电力系统的干扰。

常见的电力滤波器包括L-C滤波器、谐振滤波器和有源滤波器等。

滤波器法具有费用低、性能稳定等优点,适用于小功率电器的电力谐波治理。

2. 变压器法
采用特殊结构的变压器进行电力谐波治理,包括隔离变压器、耦合变压器等。

变压器法可以有效地降低电力谐波对电力系统的影响,但需要投入较大的资金,适用于大功率电器的电力谐波治理。

3. 电容器法
通过电容器的串联或并联方式,对电力谐波进行电容滤波处理。

电容器法具有构造简单、成本低等优点,适用于小功率电器的电力谐波治理。

4. 谐波抑制器法
采用谐波抑制器对电力谐波进行抑制处理。

常见的谐波抑制器包括谐波电流抑制器、谐波电压抑制器等。

谐波抑制器法具有能够有效抑制电力谐波、无需改变电路结构等优点,适用于各类电器的电力谐
波治理。

在电力谐波治理中,需要综合考虑电力系统的实际情况和治理成本,选择合适的治理方法,并采取科学有效的措施加以实施,以确保电力系统的安全稳定运行。

两种电网谐波分频检测方法的对比

两种电网谐波分频检测方法的对比

两种电网谐波分频检测方法的对比
夏向阳;罗安;李刚
【期刊名称】《高电压技术》
【年(卷),期】2007(33)6
【摘要】为分析不同电网谐波检测方法的特点,介绍了基于瞬时无功功率的谐波分频检测法和基于最小二乘法的谱估计谐波分频检测法,仿真分析、比较两种方法的结果表明前者能够瞬时检测到谐波分量,实时性很好,但检测结果包括的幅值和相位信息不能分离开来;而后者可离线计算特定次谐波,实时性较强,算法也较简单,不但能算出谐波幅值,还能求出其相位,且和采样起始时刻没有关系,但是此方法要求采样严格的与基波过零同步。

【总页数】5页(P151-155)
【关键词】谐波检测;瞬时无功功率;谱估计法;分频检测法;实时性;仿真分析
【作者】夏向阳;罗安;李刚
【作者单位】长沙理工大学电气与信息工程学院;湖南大学电气与信息工程学院【正文语种】中文
【中图分类】TM76
【相关文献】
1.两种谐波电流检测方法的Matlab仿真对比分析 [J], 刘丽莉
2.谐波电流的分频检测与分频控制策略 [J], 张培远;蒋伟;吴应华;郭其锋;邢正军
3.三相电路谐波电流两种检测方法的对比研究 [J], 杨君;王兆安
4.p-q和ip-iq两种谐波检测方法的仿真对比 [J], 曹金梅;李文娟
5.一种实用的谐波分频检测方法 [J], 夏向阳;罗安
因版权原因,仅展示原文概要,查看原文内容请购买。

阻抗测量方法

阻抗测量方法

阻抗测量方法
阻抗测量是对加在系统、电路或元件上的正弦电压U和流过它们的电流I之比的测量,属于电信基本参数测量的一种。

阻抗测量可以采用以下方法:
1. 交流电桥法:一种常用的测量电阻或电抗的方法,主要包括维恩电桥和魏斯桥。

维恩电桥适用于测量电阻值,魏斯桥适用于测量电感和电容值。

这两种方法都是通过调节电桥电路中的电阻、电感或电容的值,使得电桥平衡,从而得到阻抗的值。

2. 阻抗分析仪:一种使用频谱分析的方法来测量阻抗的设备。

它通过输入不同频率的信号,测量通过电路或元件的电压和电流,然后计算出阻抗的值。

请注意,具体选择哪种阻抗测量方法需要根据被测阻抗的特性和测量要求来决定。

阻抗测试方法

阻抗测试方法

阻抗测试方法阻抗测试是电气工程中常用的一种测试方法,用于测量电路或设备的阻抗大小。

阻抗测试方法的选择和实施对于确保电路和设备的正常运行至关重要。

本文将介绍几种常见的阻抗测试方法及其应用。

首先,最常见的阻抗测试方法之一是使用示波器和信号发生器进行阻抗测试。

该方法通过将信号发生器产生的信号输入待测电路或设备,然后使用示波器测量输入和输出信号的波形,从而计算出电路或设备的阻抗大小。

这种方法简单易行,适用于大多数电路和设备的阻抗测试。

其次,另一种常用的阻抗测试方法是使用网络分析仪进行阻抗测试。

网络分析仪能够以更高的精度和频率范围测量电路或设备的阻抗,通常用于对高频电路和微波设备的阻抗测试。

通过网络分析仪,可以更准确地了解电路或设备的阻抗特性,为电路设计和设备调试提供重要参考。

此外,对于一些特殊的电路和设备,还可以采用阻抗匹配器进行阻抗测试。

阻抗匹配器是一种专门用于匹配电路和设备阻抗的测试仪器,能够精确地测量和调节电路或设备的阻抗,确保其与外部系统的匹配性。

这种方法适用于对阻抗匹配要求较高的电路和设备,能够有效提高系统的性能和稳定性。

最后,需要指出的是,在进行阻抗测试时,应该根据具体的测试要求和条件选择合适的测试方法,并严格按照测试方法的要求进行实施。

同时,还需要注意测试仪器的校准和环境因素对测试结果的影响,确保测试结果的准确性和可靠性。

综上所述,阻抗测试方法的选择和实施对于电路和设备的正常运行至关重要。

通过选择合适的测试方法,并严格按照测试要求进行实施,可以有效地了解电路和设备的阻抗特性,为电路设计和设备调试提供重要参考,确保系统的性能和稳定性。

希望本文介绍的几种常见的阻抗测试方法能够对读者有所帮助。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

中国高等学校电力系统及其自动化专业第29届学术年会,湖北宜昌:三峡大学,2013 M-174 应用于回归系统谐波阻抗的两种方法比较 张韶光1,安海清1,华俊2,贾秀芳1 1华北电力大学电气与电子工程学院 2南昌大学信息工程学院

Email: shaoguang.z@163.com

摘 要:电网中电力电子装置与非线性设备的广泛应用导致谐波污染日益严重,正确划分电力系统中各个谐波源的谐波责任已经成为关键问题。准确划分各谐波源在公共连接点处的谐波责任要以准确估计系统等值谐波阻抗为基础。相关学者提出了最小二乘法和偏最小二乘法回归系统等值谐波阻抗。本文分析了两种算法的核心思想,并指出了最小二乘法的局限性和偏最小二乘法的优越性。IEEE14节点仿真计算验证了结论的有效性。

关键词:电能质量;谐波责任;最小二乘法;偏最小二乘法 Comparison of Two Methods Used in the Regression of the System Harmonic Impedance

Zhang Shaoguang1, An Haiqing1, Hua Jun2, Jia Xiufang1 1 College of Electrical and Electronic Engineering 2 College of Information Engineering Email: shaoguang.z@163.com

Abstract: Harmonic pollution is becoming increasingly serious because of power electronic devices and nonlinear devices widely used in power grid. Correctly division of harmonic contribution of the harmonic sources has become keyissue. Classification of harmonic responsibility of each harmonic source accurately is based on estimating the equivalent harmonic impedance. In order to estimate equivalent harmonic impedance, some scholars proposed the least squares method and partial least squares method. This paper analyzes the core idea of the two algorithms, and points out the limitations of the least square method and the advantages of partial least square method. The IEEE14-bus system verifies the validity of the conclusions.

Keywords: power quality; harmonic contribution; least squares method; partial least squares method

1 引言 从国内外的研究现状[1-8]来看,很多学者对最小二乘法和偏最小二乘法做了详细的阐述,并应用于谐波责任分离问题。针对提出的算例,两种方法回归出的等效系统谐波阻抗是相同的,而实际上两种方法在数学上有区别,这说明提出的算例过于理想化。因此本文提出新的算例找到两种方法回归系统谐波阻抗不同的情况,并在此基础上比较两种算法的优劣。 本文首先介绍了系统谐波责任定量划分要解决的本质问题:回归出等效系统谐波阻抗和背景谐波电压;其次在理论上推导了最小二乘和偏最小二乘两种算法;最后利用IEEE14节点标准模型得出数据并分析计算。通过分析两组仿真数据并对比,验证了最小二乘法的局限性和偏最小二乘法的优越性。 2 谐波责任划分 谐波责任定量化分可以分为两类情况:一是单母线多谐波源负荷接入,讨论某一谐波源在该母线处的谐波责任问题;二是多母线多谐波源负荷接入,讨论某一谐波源在某一特定母线上的谐波责任问题。 图1所示为关注母线多谐波源负荷接入模型:母线X一侧通过变压器与系统侧相连,另一侧与若干用户负荷相连。为了方便,母线两侧分别称为系统侧和用户侧。假设用户侧的负荷A,负荷B,负荷C是主要谐波源用户,讨论某个谐波源(如负荷A)在母线X处的谐波责任。

XA

BCD

图1 关注母线多负荷接入模型 资助信息:河北省自然科学基金(E2011502097);中央高校基本科研业务费专项资金资助(12MS145)。 中国高等学校电力系统及其自动化专业第29届学术年会,湖北宜昌:三峡大学,2013 M-174 图2所示为多条母线多谐波源负荷接入模型,输配电网络中三条母线上分别接入了三个谐波源A、B、C。若在母线X处监测到严重的谐波畸变,要定量确定某一谐波源(如谐波源A)在母线X处的谐波责任。

图2 多母线多谐波源接入模型 以h次谐波为例,讨论谐波源A对母线X的h次谐波责任。在母线X处测得的h次谐波电压记为hXU󰀅,谐波源A注入接入母线的h次谐波电流记为hAI󰀅,则谐波源A处的h次谐波电流与母线X处的h次谐波电压满足如下关系:

,,0hXhXAhAhXUZIU=+󰀅󰀅󰀅 (1)

其中,,hXAZ为负荷A的谐波自/互阻抗,,0hXU󰀅为

母线X上的h次背景谐波电压。背景谐波电压是除了谐波源A以外的其余谐波源在母线X上产生的谐波电压。 令,,hXAhXAhAUZI=󰀅󰀅,其中,hXAU󰀅为用户A在母线X处贡献的h次谐波电压。 要确定用户A在母线X处的h次谐波电压责任,经过数学推导,必须由监测仪表测量出的hXU󰀅和hAI󰀅回归出,hXAZ。

3 最小二乘法和偏最小二乘法原理 由于研究的是实数域的最小二乘法,因此在分别使用两种回归方法之前,首先要进行测量量和回归量实部虚部的分离。将式(1)按实部虚部展开可以得到:

,,,0,,,0hXrhXArhArhXAxhAxhXrhXxhXArhAxhXAxhArhXx

UZIZIUUZIZIU=−+⎧

⎨=++⎪⎩

(2)

其中,下标为r的量表示该量对应的实部,下标为x的量表示该量对应的虚部。根据下面的两种算法分别回归系数,hXArZ、,hXAx

Z。

3.1 最小二乘法 假设给出了一组观测数据(,kkUV)(1,2kn=󰀢)一直这组数据近似满足线性关系:

UaVb=+ (3) 将观测数据代入 (3) 式有:

kkkUaVbε=++ (4)

其中,ab分别是要回归的未知量,kε是随机误差

项。 定义误差平方和如下式所示: ()()21,nkkkfabUaVb∑=⎡⎤=−+

⎣⎦ (5)

极小化(),fab可得,ab的估计,该方法称为最小二乘法。函数(),fab对,ab分别求偏导,并令偏导数为0,有: ()()()

()()()

11,20,210nkkkknkkkfabVUaVbafabUaVbb∑∑=

=

∂⎧

⎡⎤=−−+=

⎪⎣⎦

⎪∂

⎨∂⎪

⎡⎤=−−+=

⎣⎦⎪

∂⎩

(6)

求解方程组,得到参数,ab的值有:

()()()

()()()()()

()

1112211211112211nnnkkkkkkknnkkkknnnnkkkkkkkkknnkkkknVUVUanVVVUVVUbnVV∑∑∑∑∑∑∑∑∑∑∑===========

⎧−

⎪=

−⎪

⎪−

⎪=

⎪−⎪⎩

(7)

为了方便将式(2-2)写成矩阵形式: UAVε=+ (8)

其中 ()()12,,,,,nUuuuVab′′==󰀢

()12

12

111,nnvvA

vεεεε

⎡⎤⎢⎥⎢⎥=

⎢⎥

⎢⎥⎣⎦

=

󰀣󰀣

󰀢 则最小二乘解为: ()1VAAAU−′′= (9)

3.2 偏最小二乘法 假设自变量u和因变量12,,,pvvv󰀢存在如下的线性关系:

1122pp

uavavav=++󰀢

(10)

其中,na是线性模型的系数。为确定na,采集n个样本点构成自变量与因变量的数据表()12,,pnpVvvv×=󰀢和1nU×

首先在V中提取1t,1t是12,,,pvvv󰀢的线性组合,并要求1t的方差最大化以及1t与因变量V的相关系数最大。提取1t后,分别进行,UV对1t的回归,若回归方程达到了满意的精度,算法终止,否则对U的残余
