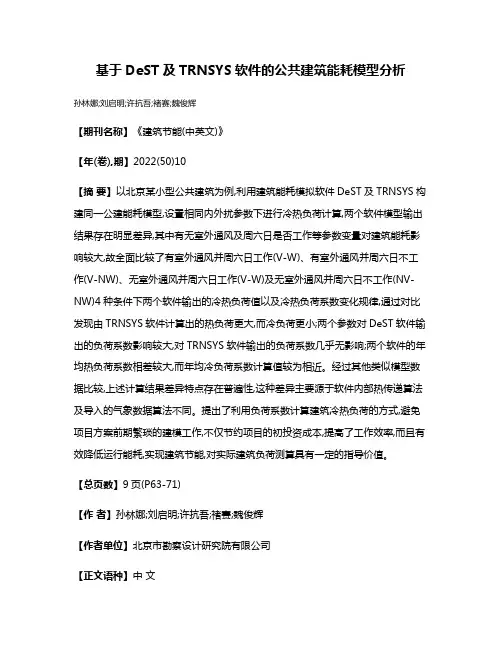

基于DeST及TRNSYS软件的公共建筑能耗模型分析孙林娜;刘启明;许抗吾;褚赛;魏俊辉【期刊名称】《建筑节能(中英文)》【年(卷),期】2022(50)10【摘要】以北京某小型公共建筑为例,利用建筑能耗模拟软件DeST及TRNSYS构建同一公建能耗模型,设置相同内外扰参数下进行冷热负荷计算,两个软件模型输出结果存在明显差异,其中有无室外通风及周六日是否工作等参数变量对建筑能耗影响较大,故全面比较了有室外通风并周六日工作(V-W)、有室外通风并周六日不工作(V-NW)、无室外通风并周六日工作(V-W)及无室外通风并周六日不工作(NV-NW)4种条件下两个软件输出的冷热负荷值以及冷热负荷系数变化规律,通过对比发现由TRNSYS软件计算出的热负荷更大,而冷负荷更小;两个参数对DeST软件输出的负荷系数影响较大,对TRNSYS软件输出的负荷系数几乎无影响;两个软件的年均热负荷系数相差较大,而年均冷负荷系数计算值较为相近。
经过其他类似模型数据比较,上述计算结果差异特点存在普遍性,这种差异主要源于软件内部热传递算法及导入的气象数据算法不同。
提出了利用负荷系数计算建筑冷热负荷的方式,避免项目方案前期繁琐的建模工作,不仅节约项目的初投资成本,提高了工作效率,而且有效降低运行能耗,实现建筑节能,对实际建筑负荷测算具有一定的指导价值。
【总页数】9页(P63-71)【作者】孙林娜;刘启明;许抗吾;褚赛;魏俊辉【作者单位】北京市勘察设计研究院有限公司【正文语种】中文【中图分类】TU2【相关文献】1.基于DeST的公共建筑能耗分析与研究2.基于DEST-H软件的城市住宅模拟能耗与实测能耗的对比分析3.基于DeST-h软件的唐山市老旧小区节能改造能耗分析4.基于DeST仿真和GS-SVR算法对严寒气候区近零能耗公共建筑逐时负荷预测5.基于DeST软件模拟的超低能耗建筑暖通空调系统适用性分析因版权原因，仅展示原文概要，查看原文内容请购买。
热能动力太阳能采暖trnsys毕业毕业论文终极版
欧洲、北美对太阳能供热（热水、采暖）系统的工程应用已有几十年历史，过去主要用于单体建筑内的小型系统，近十余年来，包括区域供热在内的大型太阳能供热采暖综合系统的工程应用有较快发展。德国是应用太阳能供热技术较早的国家，太阳能采暖技术已经在德国居住区供热设置改造和配套建设中得到广泛推广和应用；欧洲大多数国家都积极鼓励支持利用太阳能，对安装太阳能装置的家庭实行补贴政策，一般补贴为系统造价的20－50％；以色列80％住宅装有太阳能热水器，政府以立法形式规定高度27米以下新建住宅必须安装太阳能热水器。丹麦Marstal太阳能供热采暖工程是世界上最大的太阳能供热采暖系统，太阳能集热器设置在大面积空地上，集热器面积1.83万m2，与社区热力网连接，1996年建成运行，年热负荷28GWh/年，同时使用2100m3水箱、4000m3水容量砂砾层及10000m3地下水池蓄热。
在强调太阳能空调优点的同时，也应看到它目前存在的局限性，因而在推广应用过程中应注意解决以下问题：①虽然太阳能空调开始进人实用化阶段，但目前已经实现商品化的产品大都是大型的澳化铿制冷机，只适用于单位的中央空调。对此，科研单位正在积极研究开发各种小型的溟化铿或氨水吸收式制冷机，以便与太阳集热器配套逐步进人家庭。②虽然太阳能空调可以无偿利用太阳能资源，但由于自然条件下的太阳辐照度不高，使集热器采光面积与空调建筑面积的配比受到限制，目前只适用于层数不多的建筑。对此，科研单位正在加紧研制可产生水蒸气的真空管集热器，以便与蒸气型吸收式制冷机结合，进一步提高集热器与空调建筑面积的配比。③虽然太阳能空调可以大大减少常规能源的消耗，大幅度降低运行费用，但目前系统的初投资仍然偏高，只适用于有限的富裕用户。为此，需降低现有真空管集热器的成本，使越来越多的单位和家庭具有使用太阳能空调的经济承受能力。
基于 TRNSYS 的某办公建筑负荷计算示例分析
基于 TRNSYS 的某办公建筑负荷计算示例分析吴宏伟;赵永;吴伟伟【摘要】This paper established the building model using ANSYS software and SIMCAD software,introduced the method of doing well buildings load simulation,in order to reduce the larger workload situation using other energy simulation software to additional treatment of load in air condi-tioning system optimization process.%采用TRNSYS软件与SIMCAD软件建立了建筑物模型，并对完成建筑物负荷模拟的方法进行了介绍，以减轻空调系统优化的过程中再额外采用其他的能耗模拟软件来单独处理负荷而引起工作量较大的情况。
【期刊名称】《山西建筑》【年(卷),期】2015(000)012【总页数】3页(P115-116,117)【关键词】TRNSYS;负荷模拟;办公建筑【作者】吴宏伟;赵永;吴伟伟【作者单位】金科地产集团股份有限公司，重庆 400000;中铁十六局第五工程有限公司，河北唐山 063000;重庆大学城环学院，重庆 400045【正文语种】中文【中图分类】TU831空调系统一经选定后，在维持一定舒适度的前提下，如何使系统运行在总体能耗较小或最小的工况下非常关键。
因此，TRNSYS(Transient Systems Simulation)软件经常用于作为仿真工具来分析系统的运行特性。
空调系统的运行特性与众多因素有关，其中最主要的影响因素就是建筑物的负荷状况。
虽然TRNSYS系统强于部件，但对系统负荷进行准确的分析后才能有针对性的运行策略。
trnsys地源热泵算例
trnsys地源热泵算例
Trnsys是一个广泛使用的能源建模和仿真软件，它提供了对各种能源系统的模拟和分析能力。
在地源热泵系统中，Trnsys可以用于模拟和优化系统的性能。
地源热泵是一种利用地下土壤或水体中的热能来供暖或制冷的系统。
在冬季，地源热泵从地下提取热量，并通过管道系统将其输送到建筑物中，以供暖；在夏季，地源热泵将建筑物中的热量提取并排放到地下，以制冷。
在Trnsys中，地源热泵系统的模拟需要考虑多个因素，包括土壤的热传导率、地下水的流动速度、管道的直径和长度、系统的运行模式等。
通过对这些因素的精确模拟，可以预测系统的性能和能源消耗。
此外，Trnsys还可以用于优化地源热泵系统的设计和运行。
例如，通过调整管道的直径和长度，可以降低系统的建设和运行成本；通过调整系统的运行模式，可以提高系统的能源利用效率和运行稳定性。
总的来说，Trnsys地源热泵算例可以帮助我们深入了解地源热泵系统的性能和设计特点，为系统的优化和改进提供重要的参考依据。
同时，Trnsys的广泛应用也证明了其在能源仿真领域的强大实力和广泛认可。
某办公建筑复合式地源热泵空调系统优化分析--基于济南地区

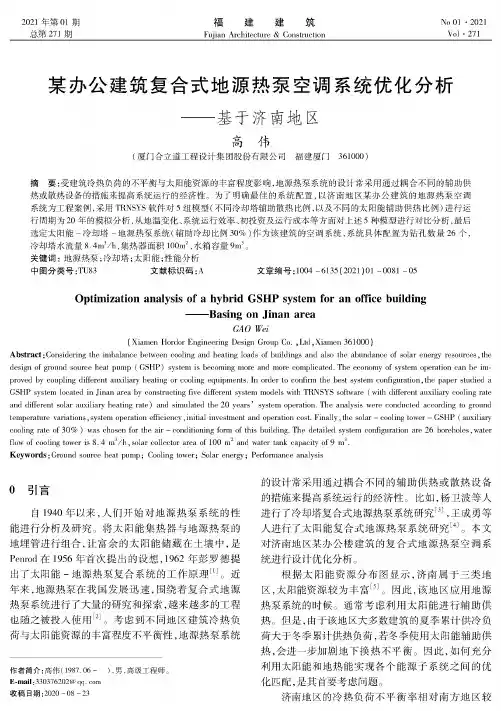

福 建 建 筑Fueian Aechitectuee& Consteuction2021年第01期总第271期Na 01 • 2021Vol - 271某办公建筑复合式地源热泵空调系统优化分析----基于济南地区高伟（厦门合立道工程设计集团股份有限公司福建厦门361000）摘要:受建筑冷热负荷的不平衡与太阳能资源的丰富程度影响，地源热泵系统的设计常采用通过耦合不同的辅助供 热或散热设备的措施来提高系统运行的经济性。
为了明确最佳的系统配置，以济南地区某办公建筑的地源热泵空调 系统为工程案例，采用TRNSYS 软件对5组模型（不同冷却塔辅助散热比例，以及不同的太阳能辅助供热比例）进行运 行周期为20年的模拟分析，从地温变化、系统运行效率、初投资及运行成本等方面对上述5种模型进行对比分析，最后 选定太阳能-冷却塔-地源热泵系统（辅助冷却比例30% ）作为该建筑的空调系统，系统具体配置为钻孔数量26个,冷却塔水流量8.4m 3/h ，集热器面积100m 2，水箱容量9m 3 #关键词：地源热泵;冷却塔;太阳能;性能分析中图分类号:TU83 文献标识码:A 文章编号：1004 -6135（2021）01 -0081 -05Optimization analysis of a hybUd GSHP system foe an office building------Basing on Jinan areaGAO We*(Xiamen Hordor Engineering Design Group Co. ,Ltd,Xiamen 361000)Abstract : Considering the imbalancc between cooling and heating loads of buildings and also the abundancc of solar energy resources ，thedesign of ground source heat pump ( GSHP) system is becoming more and more complicated. The economy of system operation can be im proved by coupling different auxiliara heating or cooling equipments. In order te confirm the best system confiauration ，the paper studied aGSHP system located in Jinan area by constructing five different system models with TRNSYS software ( with different auxiliary cooling rate and different solar auxiliaw heating rate) and sirnulated the 20 years' system operation. The analysis were conducted according te groundtemperature variations ，system operation efficiency ，initiai investment and operation cost. Finaiy ，the solar - cooling tower - GSHP ( auxiliaw cooling rate of 30% ) was chosen for the air - conditioning form of this building. The detailed system confiauration are 26 boreholes ，waterflow of cooling tower is 8. 4 m 3/h ，solar collector area of 100 m 2 and water tank capacity of 9 m 3.KeyworUs :Ground source heat pump ； Cooling tower ； Solar energy ； PeWormancc analysis自1940年以来，人们开始对地源热泵系统的性能进行分析及研究。
基于TRNSYS模拟的太阳能与地源热泵复合供暖系统的运行评价
基于TRNSYS 模拟的太阳能与地源热泵复合供暖系统的运行评价吕涛，鲁月红，张样，刘雪梅，季海霞(安徽工业大学建筑工程学院，安徽马鞍山243032)摘要：为缓解夏热冬冷地区供暖能耗普遍偏高的问题，采用太阳能产热辅助地源热泵系统进行联合供暖。
以合肥市某建筑为供暖对象，利用TRNSYS 软件搭建建筑负荷计算模型，以供回水温度、机组运行部分负荷率(PLR)、制热性能系数(COP)及运行能耗为评价指标，比较分析传统地源热泵系统、太阳能集热器与热泵机组串联与并联系统的供暖运行情况。
结果表明：供暖季节3种系统的供暖温度均满足需求，与传统地源热泵供暖系统相比，太阳能集热器与热泵机组串并联供暖系统的COP 分别提升了48.61%，8.33%；能耗分别降低了，84.02%，75.26%，机组运行PLR 明显降低；复合供暖系统尤其是串联连接方式的系统具有明显节能优势。
关键词：地源热泵；部分负荷率；制热性能系数；节能；复合供暖系统中图分类号中图分类号：TU 832文献标志码：Adoi ：10.3969/j.issn.1671-7872.2022.01.013Operation Evaluation of Solar Energy and Ground Source Heat PumpCombined Heating System Based on TRNSYS SimulationLYU Tao,LU Yuehong,ZHANG Yang,LIU Xuemei,JI Haixia(School of Architectural Engineering ，Anhui University of Technology ，Maanshan 243032，China)Abstract ：To alleviate the problem of generally high heating energy consumption in hot-summer and cold-winter areas,a solar heat production-assisted ground source heat pump system is used for combined heating.Taking a building in Hefei as the heating object,a building load calculation model was built using TRNSYS software,and the supply and return water temperature,unit operation partial load rate (PLR),heating performance coefficient (COP)and operation energy consumption were used as evaluation indexes to compare and analyze the heating operation of traditional ground source heat pump system,solar collector and heat pump unit in series and parallel system.The results show that the heating temperature of the three systems can meet the demand during the heating pared with the traditional ground source heat pump heating system,the COPs of the solar collector and heat pump unit in series and parallel heating systems increase by 48.61%and 8.33%respectively,and the energy consumptions decrease by 84.02%and 75.26%respectively,and the PLR of unit operation are significantly reduced.The composite heating system,especially the system connected in series,has obvious energy-saving advantages.Key words ：ground source heat pump;partial load rate;heating performance coefficient;energy saving;combinedheating system收稿日期：2021-05-07基金项目：国家自然科学基金项目(51608001)作者简介：吕涛(1998—)，男，安徽六安人，硕士生，研究方向为建筑节能。
