墙面保温工程钢丝网材料具体的规格
外墙保温
外墙保温施工方案1、工程概况1.1工程名称：现浇有网聚苯板外保温体系，是以现浇砼为基层，钢丝网架聚苯板置于外墙外模内侧，浇灌砼后，墙体与钢丝网架聚苯板结合为一体，在钢丝网架聚苯板表面喷涂聚苯板界面剂，抹15MM厚的聚合物抗裂砂浆填充找平防护后，施工面层饰面装饰，其技术构造如图:基层墙体钢丝网架聚苯板粘接面层、勾缝现浇钢丝网架聚苯板外保温（面砖饰面）基本构造2、编制依据工程设计图纸及说明Q/GJSO614-2003《现浇混凝土内置聚苯板外墙外保温施工技术规程（有网或无网聚苯板保温层、涂料或面砖饰面做法）》陕2005J 12 《外墙保温构造图集》3、施工准备3.1材料准备3.1.1大模内置单面钢丝网架聚苯板面砖饰面做法常用材料的主要性能应满足相关要求的指标，并在材料进场后施工展开前，将由国家法定检测部门出具的检测报告报总包方备案，应报验材料的品种和性能指标及材料包装规格贮运等3.1.2配套的材料为8#镀锌铅丝，22#镀锌铅丝，保温板。
3.2施工机具准备3.2.1施工脚手架搭设牢固，安全检查验收合格，垂直运输机械安装验收完毕。
3.3外墙钢筋安装完毕方法：按外墙结构尺寸下料，并与外墙钢筋用22#铅丝连结。
3.4技术准备3.4.1保温和抗裂层施工前，施工负责人应熟悉图纸，明确施工部位和工程量，按工期要求制定施工方案3.4.2组织施工队进行技术交底和观摩学习，进行好安全教育4、施工要求本工程为有网体系和无网体系的复合体，适用于大墙面保温，用于个别局部找平和堵孔采用聚苯颗粒保温材料，填充墙和有造型的砼墙体面待砌筑完工后二次粘贴。
4.1.1基本做法：本体系采用带钢丝网架的聚苯保温板作为现浇砼外墙的外保温层，在外墙钢筋绑扎完毕后，即杂墙体的外侧安装保温板，并在板上按下图所示，插入经防锈处理的Ø6钢筋或（尼龙锚栓）与墙体钢筋绑扎，即作临时固定，又是保温板与墙体的连接措施，然后在墙钢筋外加垫块以确保墙体钢筋有足够的保护层，最后吊装外墙外侧模板。
钢丝网架聚苯板现浇混凝土外墙外保温系统施工工法(中七三)
钢丝网架聚苯板现浇混凝土外墙外保温系统施工工法工法编号：RJGF(闽)—09—2008完成单位：中建七局三公司主要完成人：李清火刘越云陈泽君1 前言高层建筑采用现浇混凝土复合外墙外保温技术是当前重点推广应用的一种新技术之一。
该技术是在钢筋混凝土框－剪体系中将腹丝穿透型单面钢丝网架聚苯板（以下简称EPS 板）内置于将浇筑的墙体外模内侧，与混凝土外墙一次浇筑成型。
采用该技术进行建筑外墙外保温施工简单，能大大缩短工期，提高工效，并且能避免局部“热桥”现象从而延长建筑物的使用年限。
2 工法特点2.0.1 EPS板材料相对于混凝土密度较轻，吸水率低，耐候性能好。
2.0.2 EPS板安装与主体结构施工同步进行，EPS板可锯、自重轻、施工安装方便。
一次成型后与墙体结合良好，有较高的安全性。
同时可利用主体施工的外架和安全防护措施，有利于安全施工。
2.0.3 保温材料在墙体外侧，不占用室内的使用空间，不影响建筑物的使用面积。
2.0.4 与后粘结固定EPS板作法相比，不占用主导工期，可大大缩短总体工期，提高工效。
2.0.5 与内保温相比，减少了温度引起的墙体结构热胀冷缩的影响，避免“热桥”的产生。
3 适用范围3.0.1 适用于建筑外墙为现浇钢筋混凝土墙体的外墙外保温工程。
3.0.2 抗震设防烈度≤8度的地区。
3.0.3 建筑层数宜在30层以下，建筑高度在100m以内。
4 工艺原理将EPS板置于将要浇筑混凝土的墙体外模内侧，斜插丝贯穿EPS板外伸出一定长度，在浇注混凝土墙时斜插丝头部分即埋入混凝土内，并以锚筋钩紧钢丝网架作为辅助固定措1图4 EPS 钢丝网架板现浇混凝土外墙外保温系统基本构造5 工艺流程及操作要点5.1 工艺流程工艺流程见图5.1。
图5.1 工艺流程图5.2 施工准备5.2.1 技术1 组织人员认真熟悉有关图纸、规范、图集，参阅有关施工工艺。
2 了解材料性能，掌握施工要领，明确施工顺序。
3 组织施工人员培训，学规范和操作规程，编写好各部位的安全、技术交底；4 提供各部位的材料计划，安排进场时间。
XPS(网格布、钢丝网)3cm施工方案
EIFS APPLICATION 挤塑聚苯板外墙外保温系统应用技术方案EIFS APPLICATION TECHNOLOGY XXXXXXXX 有限公司目录1总那么2术语3材料3.1 基层墙体3.2 聚合物改性胶粘剂3.3 聚合物改性抹面胶浆3.4 耐碱玻纤网格布，钢丝网3.5 保温板3.6 机械锚固件3.7 嵌缝材料和柔性密封材料3.8 外饰面材料3.9 材料的运输和贮存4设计5施工施工条件施工程序施工要点细部处置6查验和验收基层墙体系统材料施工质量系统质量验收记录21 总那么1.1 为正确应用外墙外保温及防水系统〔以下简称系统〕，确保工程和应用环境质量，提供设计、施工及工程查抄和验收的依据，特制订本应用技术规定。
1.2 本系统采用的粘结材料、护面材料、保温板、热镀锌电焊网、机械锚固件及饰面材料等，其质量性能均应符合现行相应的国家尺度和企业尺度的要求，并有相应的产物质量合格证书。
1.3 本系统适用于附加在砌体、混凝土、龙骨复合墙面及其他非木质性的墙体外外表，也可用于上述基层的旧墙体装修的翻新和改造。
1.4 本应用技术适用于各类建筑的外墙外保温及防水装饰工程。
但不包罗工艺要求有恒温的建筑。
1.5 本系统的外墙设计、选材、制作、施工安装及验收，除符合本应用技术规定外，尚应符合现行的相关国家尺度、行业尺度和处所尺度的要求。
32术语2.1 基层墙体 Wall Substrate钢筋混凝土墙、各种砌砖及多孔砖等砌体墙及非木质建筑板材构成的轻质复合墙。
2.2 聚合物改性胶粘剂Polymer Modified Cement-based Adhesive For Adhesion系统的粘结层材料，系粉状的特种聚合物改性的单组分粉剂胶粘剂。
专用于聚苯乙烯泡沫保温板粘结于基层面上，由各种粉状添加剂、精选级配的填料和特种水泥等原料组成，在施工现场只需按使用说明参加必然比例洁净水，混合搅拌均匀后即可使用。
2.3 聚合物改性抹面胶浆Polymer Modified Cement-based Mortar As Base Coat系统的防护层材料。

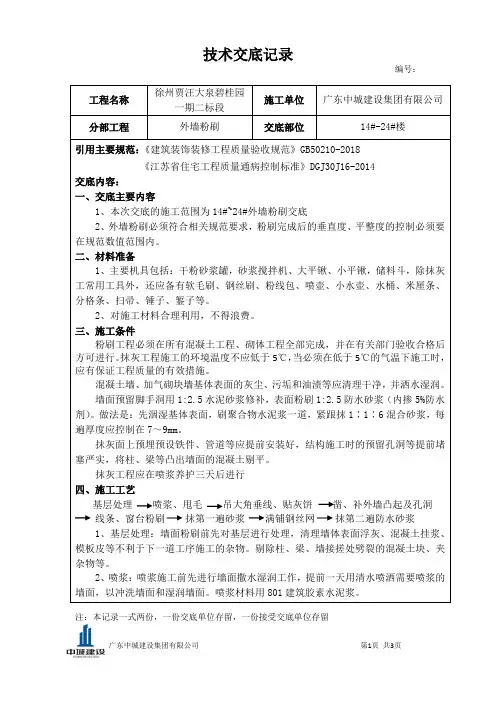

保温外墙粉刷技术交底
注：本记录一式两份，一份交底单位存留，一份接受交底单位存留工程名称徐州贾汪大泉碧桂园 一期二标段 施工单位 广东中城建设集团有限公司 分部工程 外墙粉刷 交底部位 14#-24#楼引用主要规范：《建筑装饰装修工程质量验收规范》GB50210-2018《江苏省住宅工程质量通病控制标准》DGJ30J16-2014交底内容：一、交底主要内容1、本次交底的施工范围为14#~24#外墙粉刷交底2、外墙粉刷必须符合相关规范要求，粉刷完成后的垂直度、平整度的控制必须要在规范数值范围内。
二、材料准备1、主要机具包括：干粉砂浆罐，砂浆搅拌机、大平锹、小平锹，储料斗，除抹灰工常用工具外，还应备有软毛刷、钢丝刷、粉线包、喷壶、小水壶、水桶、米厘条、分格条、扫帚、锤子、錾子等。
2、对施工材料合理利用，不得浪费。
三、施工条件粉刷工程必须在所有混凝土工程、砌体工程全部完成，并在有关部门验收合格后方可进行。
抹灰工程施工的环境温度不应低于5℃，当必须在低于5℃的气温下施工时，应有保证工程质量的有效措施。
混凝土墙、加气砌块墙基体表面的灰尘、污垢和油渍等应清理干净，并洒水湿润。
墙面预留脚手洞用1:2.5水泥砂浆修补，表面粉刷1:2.5防水砂浆（内掺5%防水剂）。
做法是：先洇湿基体表面，刷聚合物水泥浆一道，紧跟抹1∶1∶6混合砂浆，每遍厚度应控制在7～9mm 。
抹灰面上预埋预设铁件、管道等应提前安装好，结构施工时的预留孔洞等提前堵塞严实，将柱、梁等凸出墙面的混凝土剔平。
抹灰工程应在喷浆养护三天后进行四、施工工艺基层处理 喷浆、甩毛 吊大角垂线、贴灰饼 凿、补外墙凸起及孔洞 线条、窗台粉刷 抹第一遍砂浆 满铺钢丝网 抹第二遍防水砂浆1、基层处理：墙面粉刷前先对基层进行处理，清理墙体表面浮灰、混凝土挂浆、模板皮等不利于下一道工序施工的杂物。
剔除柱、梁、墙接搓处劈裂的混凝土块、夹杂物等。
2、喷浆：喷浆施工前先进行墙面撒水湿润工作，提前一天用清水喷洒需要喷浆的墙面，以冲洗墙面和湿润墙面。

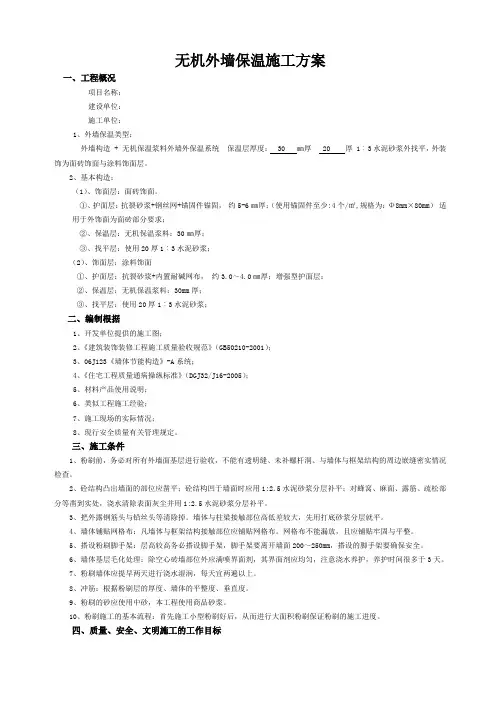

无机外墙保温施工方案
无机外墙保温施工方案一、工程概况项目名称：建设单位：施工单位：1、外墙保温类型：外墙构造 + 无机保温浆料外墙外保温系统保温层厚度： 30 ㎜厚 20 厚 1︰3水泥砂浆外找平，外装饰为面砖饰面与涂料饰面层。
2、基本构造：（1）、饰面层：面砖饰面。
①、护面层：抗裂砂浆+钢丝网+锚固件锚固，约5-6㎜厚；（使用锚固件至少:4个/㎡,规格为：Ф8mm×80mm）适用于外饰面为面砖部分要求；②、保温层：无机保温浆料：30㎜厚；③、找平层：使用20厚1︰3水泥砂浆；（2）、饰面层：涂料饰面①、护面层：抗裂砂浆+内置耐碱网布，约3.0～4.0㎜厚；增强型护面层：②、保温层：无机保温浆料：30mm厚；③、找平层：使用20厚1︰3水泥砂浆；二、编制根据1、开发单位提供的施工图；2、《建筑装饰装修工程施工质量验收规范》（GB50210-2001）；3、06J123《墙体节能构造》-A系统；4、《住宅工程质量通病操纵标准》（DGJ32/J16-2005）；5、材料产品使用说明；6、类似工程施工经验；7、施工现场的实际情况；8、现行安全质量有关管理规定。
三、施工条件1、粉刷前，务必对所有外墙面基层进行验收，不能有透明缝、未补螺杆洞、与墙体与框架结构的周边嵌缝密实情况检查。
2、砼结构凸出墙面的部位应凿平；砼结构凹于墙面时应用1:2.5水泥砂浆分层补平；对蜂窝、麻面、露筋、疏松部分等凿到实处，浇水清除表面灰尘并用1:2.5水泥砂浆分层补平。
3、把外露钢筋头与铅丝头等清除掉。
墙体与柱梁接触部位高低差较大，先用打底砂浆分层就平。
4、墙体铺贴网格布：凡墙体与框架结构接触部位应铺贴网格布。
网格布不能漏放，且应铺贴牢固与平整。
5、搭设粉刷脚手架：层高较高务必搭设脚手架，脚手架要离开墙面200～250mm，搭设的脚手架要确保安全。
6、墙体基层毛化处理：除空心砖墙部位外应满喷界面剂，其界面剂应均匀，注意浇水养护，养护时间很多于3天。
外墙外保温聚苯颗粒施工方案(钢丝网)
胶粉聚苯颗粒外墙外保温系统（瓷砖饰面）施工方案一、工程概况与编制依据：1.1工程概况工程名称：五矿二十三冶二公司长株潭区域自营项目工程内容：整栋房屋外墙外保温系统，界面砂浆+胶粉聚苯颗粒保温砂浆+抗裂砂浆+钢丝网+锚栓+抗裂砂浆二、编制依据1、《建筑工程施工质量验收规范》GB50300-2001；2、《建筑装饰装修工程质量验收规范》GB50210-2001；3、《建筑节能工程施工质量验收规范》GB50411-2007；4、《外墙外保温工程技术规程》JGJ144－2004；5、《胶粉聚苯颗粒外墙外保温系统》GBJ158-2004；6、《镀锌钢丝网》QB/T3897-1999；7、湖南建设集团有限公司建筑规划设计院设计；8、《建筑结构通用图集》（88j2-9墙身-外墙保温）；9、《民用建筑节能设计标准》（JGJ26-95、DBJ01-602-97）三、管理目标1、工期目标：根据本工程的特点，各立面采用平行施工于流水交叉作业的方法组织施工，网络优化组合，确保在质量达到优良标准的前提下，承诺合同工期内完成各子分项工程全部施工任务。
2、质量目标：满足设计与工程质量验收标准，严格按施工组织设计及相关的施工规范、规程精心组织施工，确保本子分部工程验收质量达到优良标准。
3、安全文明目标：严格按国务院颁发的《建设工程安全生产管理条例》及建设部颁布的《施工企业安全生产评价标准》的规定和要求进行管理，组织施工，杜绝一切大小安全事故，创建文明安全工地，确保工程安全无事故。
4、环境保护目标：减少扬尘、控制噪音，严禁焚烧垃圾污水经沉淀后方可排入市政管道，切实加强现场文明管理，达到施工现场与外部环境的和谐统一。
四、系统构造：1、基本构造胶粉聚苯颗粒保温浆料外墙外保温系统由基层墙体、界面层、保温层、抗裂防护层和饰面层组成。
保温层由胶粉料和聚苯颗粒轻骨料加水搅拌成胶粉聚苯颗粒保温浆料抹于墙体表面形成。
2、主要特点（1）无空腔构造，抗风压性能优异。
EPS钢丝网架板现浇混凝土外墙外保温工程(整理)
EPS钢丝网架板现浇混凝土外墙外保温工程技术规程（试行）Technical specification forexternal thermal insulation engineeringbased on EPS board with metal network in cast-in-situ concrete2011年2月28日发布2011年3月3日实施根据辽宁省住房和城乡建设厅“关于印发《2010年度辽宁省工程建设地方标准编制/修订计划》》（辽住建[2010]118）文件要求，标准编制组结合辽宁的工程实践，认真总结实践经验，参考有关国内外标准，并在广泛征求意见基础上，编制本规程。
本规程规范了辽宁地区EPS钢丝网架板现浇混凝土外墙外保温系统的材料规格、设计标准、施工工艺和质量验收等方面的要求，对促进辽宁地区建筑围护结构节能技术的发展和保证建设工程质量将起到积极作用。
本规程的主要内容包括：总则、术语、基本规定、性能要求、系统构造和技术要求、施工、质量标准、工程验收，共八章和四个附录。
本规程由辽宁省住房和城乡建设厅负责管理，由锦州城乡规划建设委员会科技处负责解释。
在本技术规程的实施过程中，若对本规程有修改意见和建议，请将意见函寄至锦州市城乡规划建设委员会科技处（地址：辽宁省锦州市太和区中央南街45号，邮编121013），以供修订本规程时参考。
1 总则22 术语23 基本规定34 性能要求44.1 原材料44.2 制品64.3 系统性能要求74.4 检验与验收85 系统构造和设计要求95.1 系统构造95.2 设计要求106 施工136.1 施工准备136.2 施工工艺137 质量标准158 工程验收17附录A 辽宁省各城市基本风压18附录B 检验批质量验收记录19附录C 分项工程质量验收记录20附录D 本规程用词用语说明21条文说明221总则1.0.1 为推进辽宁省新建住宅和公共建筑节能率65%设计标准的执行，规范EPS钢丝网架板现浇混凝土外墙外保温工程的技术要求，统一工程施工质量验收，保证工程质量，制定本规程。
钢丝网施工方案
一、工程概况二、施工依据：（1）《05YJ3-1外墙外保温构造》（2）《88J2-9墙身—外墙外保温图集》(3）《外墙外保温技术规程》(JGJ144—2004）（4）《河南民用建筑节能检测及验收技术规程》（DBJ41-065-2005）三、主要施工方法：1.本方案是以EPS保温板为保温材料,镀锌钢丝网为增强材料,“非凡”外保温粘结砂浆和“非凡”外保温专用聚合物抹面砂浆外墙外保温基本构造表12.1 材料：2.1.1 聚苯乙烯泡沫板:应符合下表中相关技术性能的要求表22。
1.2外保温粘接砂浆FAN—702和外保温抹面砂浆FAN-703技术性能指标需符合表3和4要求.EPS外墙外保温粘接砂浆FAN-702技术性能指标（详细数据见检测报告) 表3表42。
1.3 发泡聚乙烯板及圆棒：用于填塞分格缝，作密封膏的隔离材料，其直径按缝宽的1.3倍选用。
2.1.4 机械锚固件：使用有双层垫圈的膨胀螺栓(ø8×120）锚固，符合以下指标。
表52.1。
6 角钢托：L40×40×3,长150㎜，角钢托作防锈处理2。
1。
7 嵌缝材料:建筑密封膏，应符合《建筑密封膏》(JC482∽484-92）标准要求.2.2 工具：壁纸刀、螺丝刀、剪刀、扫帚、钢丝刷、墨斗、棕刷、电动搅拌器、冲击钻、抹子、打磨抹子、压子、阴阳角抿子、托线板、2m靠尺等。
2。
3 施工条件2.3。
1 外墙和外门窗口施工及验收完毕,基面达到《建筑工程质量检验评定标准》(GBJ301—88)中的要求。
表面不平处应使用聚合物砂浆找平后方可施工.2.3。
2 操作地点环境温度和基底温度不低于5℃；风力不大于5级，雨天不能施工。
2。
3.3 清除施工基层上的浮灰、疏松物、油污和其他废弃物.油污用10％NaOH 溶液擦洗并用清水冲净。
3 施工工艺3.1 施工程序:本作法按下列程序施工：（粘砖作法)基层准备→测量、放线→固定角钢托→粘翻包玻纤网布粘贴聚苯板→用涨栓挂镀锌钢丝网→抹10—15mm面层砂浆3。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
墙面保温工程钢丝网材料具体的规格，丝的直径、网孔、材质、具体的米数。
这几个条件都会决定钢丝网的价格。
常用的外墙保温钢丝网规格
网孔12.7×12.7mm；米数1×20米；丝径0.3-0.9mm；材质有两种：普通低碳钢丝，热镀锌。
外墙抹灰网施工工艺
基层处理――钉钢丝网――甩浆――贴饼、冲筋――基层抹灰――修抹预留孔洞、电气箱、盒――面层抹灰
1、基层处理：
基层表面要保持平整洁净，无浮浆、油污。
门窗洞口与木门窗框交接处用水泥砂浆嵌填密实，脚手架眼要先堵塞严实。
剪力墙需用草酸进行冲刷。
2、钉钢丝网：
基层处理完后，在砌体与框架柱、梁、构造柱、剪力墙等交接处钉钢丝网。
钢丝网符合下列规定：直径不小于24#铁丝，网眼为20*20钢丝网，用钢钉或射钉每250mm加铁片固定，钢丝网的宽度为300mm，与不同基层的搭接宽度每边不小于100mm,挂网要做到均匀、牢固,在砌体上不得用射钉固定。
3、甩浆：
将墙体提前浇水湿润，用108胶、水泥和过筛细砂混合而成的水泥砂浆做甩浆液，要是墙壁面布点均匀，不应有漏涂。
浇水养护，待水泥浆液达到70%以上后再抹底灰。
4、贴饼、冲筋：
根据所方垂线和水平线，确定抹灰厚度，在每一面墙上抹灰饼，然后拉通线做冲筋，冲筋的宽度和厚度与灰饼相同。
5、基层抹灰：
室内墙面、柱面和门窗洞口的阳角应先抹出护角。
护角采用1：3水泥细砂浆，护角高度2m，每边宽度5cm。
基层抹灰要在界面剂水泥砂浆达到一定强度后开始抹底灰。
抹灰先薄薄的刮一层，接着分层装档、找平，再用大杠垂直、水平的刮找一遍，用木抹子搓毛。
抹灰后应及时将散落的砂浆清理回收利用。
外墙抹灰网质量要求
1、主控项目
（1）基层表面的尘土、油垢、油渍等应清除干净，并洒水湿润。
（2）所用材料的品种和性能应符合设计要求。
水泥的凝结时间和安定性复验应合格。
砂浆的配合比应符合要求。
（3）抹灰工程应分层进行，当抹灰总厚度大于或等于35mm时，应采用加强措施。
不同材料基体交接处的抹灰，应采取防止开裂的加强措施。
（4）抹灰层与基层之间及各抹灰层之间必须粘结牢固，抹灰层应无脱层、空鼓，面层应无爆灰和裂缝。
2、一般项目
（1）一般抹灰工程的表面质量应符合下列规定：普通抹灰表面应光滑、洁净、接茬平整，分格缝应清晰。
（2）护角、孔洞、槽、盒、周围的抹灰表面应整齐、光滑；管道后面的抹灰表面应平整。
（3）抹灰层的总厚度应符合设计要求;水泥砂浆不得抹在石灰砂浆层上；罩面石膏不得抹在水泥砂浆层上。
（4）抹灰分格缝的设置应符合要求，宽度和深度应均匀，表面应光滑，棱角应整齐。
（5）有排水要求的部位应作滴水线（槽）。
滴水线（槽）应整齐顺直，滴水线应内高外低，滴水槽的宽度和深度均不应小于10mm。
（6）一般抹灰工程质量的允许偏差和检验方法应符合下表的规定（按照高级抹灰要求施工）。
