接地网电气完整性测试
合格
试验人员
接地网电气完整性测试试验报告
1．接地网电气完整性测试
仪表及编号
SM33B-5A直阻仪（7303213）
试验日期
2010.01.08
温度：20℃；湿度：44％；天气：晴
测试内容
最大直流电阻(mΩ)
110kV场地相邻设备间隔
1Hale Waihona Puke .42110kV#1主变压器设备间隔
14.21
110kV#2主变压器设备间隔
15.36
35kV相邻开关柜设备间隔
12.11
35kV开关柜设备间隔与电缆沟
24.5
10kV相邻开关柜设备间隔
11.33
10kV开关柜设备间隔与电缆沟
22.74
10kV接地变及消弧线圈设备场地相邻设备间隔
18.56
10kV电容器组设备场地相邻设备间隔
16.48
主控场地
23.62
测试情况
经测试连接与同一接地网的各相邻设备接地线之间的电气接地导通完好，满足规程不应大于0.2Ω的要求.
全厂接地系统测试安全技术规程
全厂接地系统测试安全技术规程
全厂接地系统测试是电气设备安全运行的基础，测试安全技术规程的制定旨在确保测试过程安全可靠，保护测试人员和设备的安全。
以下是一个可能包含的测试安全技术规程的示例：
1. 测试人员必须具备相关的电气知识和技能，并接受过相关的培训，了解测试过程中的风险和安全要求。
2. 在测试开始前，测试人员必须检查测试设备的完好性和可靠性，确保无漏电、短路和其他电气故障。
3. 在测试过程中，必须戴好个人防护装备，包括绝缘手套、绝缘靴、绝缘帽等，以保护测试人员免受电击和其他伤害。
4. 在进行高压测试时，必须确保测试区域内没有其他人员，以防止他们接触到高压导致伤害。
5. 在进行接地测试时，应先确保测试设备的接地线和测试点的可靠连接，避免误检和误判。
6. 在测试过程中，测试人员应定期检查测试设备的状态，确保其正常工作，避免故障和事故的发生。
7. 在测试结束后，测试人员必须关闭测试设备并进行相关的安全操作，如断开电源、释放电容器的电荷等。
8. 测试人员在工作过程中应保持警惕，注意周围环境的变化，如电气设备的故障和其他人员的行为，及时采取措施避免潜在的危险。
以上是一个可能包含的全厂接地系统测试安全技术规程的示例，具体规程的制定需要根据实际情况进行调整和补充。
接地阻抗测试标准
接地阻抗测试标准接地阻抗是指在电力系统中，接地装置向地复杂电阻的特性参数，用来表示接地线圈和接地网的电气状态。
接地阻抗测试是评估地网的有效性和接地系统的安全性的重要手段。
本文将介绍接地阻抗测试的标准及其重要性。
一、概述接地阻抗测试是用来评估电力系统中的接地网是否满足电气安全要求的测试方法之一。
它可以检测接地装置是否合格，并为电力系统的运行提供保障。
此外，接地阻抗测试还可以检测接地装置的接地电阻是否超标，以便及时进行维修或更换。
二、接地阻抗测试的标准接地阻抗测试的标准包括国际电工委员会（IEC）制定的相关标准以及各国家电力行业的标准。
其中，IEC 60364《低压电气装置的安装》、IEC 62023《接地系统测试》是两个主要的标准。
以下为这两个标准的要点介绍：1. IEC 60364《低压电气装置的安装》根据IEC 60364标准规定，接地系统的设计和测试应符合以下要求：（1）电流在额定时间内达到稳定；（2）测试频率和电压应符合设备说明书要求；（3）在接地线圈的每个接地点进行测试，并记录测试结果；（4）测试结果应满足相关国家或地区的法规要求。
2. IEC 62023《接地系统测试》IEC 62023标准规定了接地系统测试的方法和要求，包括以下内容：（1）测试应按照特定频率和电流进行；（2）测试时应注意接地电阻的稳定性和准确性；（3）测试结果应与相关标准进行比较，判断接地装置是否合格；（4）进行测试的设备和方法应满足标准要求。
三、接地阻抗测试的重要性接地阻抗测试对于电力系统的安全运行至关重要。
以下是接地阻抗测试的重要性的几个方面：1. 确保人身安全接地系统的不合格可能导致人员触电风险的增加。
通过接地阻抗测试，可以确保接地系统的有效性，降低电气事故发生的概率，保障人员的安全。
2. 保护设备接地系统不合格可能使电气设备过电压而受到损坏，接地阻抗测试可以及时发现接地系统的问题，保护设备免受损坏。
3. 提高电气系统的可靠性接地系统的合格性直接影响电气系统的可靠性。
电网接地系统的设计及检测
电网接地系统的设计及检测一、引言电网接地系统是电力系统中非常重要的组成部分，它起到了保护人员安全和设备运行稳定的关键作用。
本文将探讨电网接地系统的设计原则、常见的接地系统类型以及接地系统的检测方法。
二、电网接地系统的设计原则1. 安全性原则电网接地系统应具备良好的安全性能，能够保护人员免受电击伤害。
设计时应考虑接地电阻的合理选择，确保在故障发生时能够迅速将电流导向地下，降低触电风险。
2. 稳定性原则接地系统应能保持稳定的工作状态，不受外部环境干扰。
选择合适的接地材料和结构形式，以及适当的接地深度，可以降低接地电阻的变化，提高系统的稳定性。
3. 经济性原则在满足安全和稳定性要求的前提下，设计应考虑经济性。
选择适合的接地方式、合理的工程布局，避免过度投入，实现最佳的性价比。
三、电网接地系统的常见类型1. 单点接地系统单点接地系统是将电网的中性点通过接地电阻器接地，适用于中小型电力系统。
它具有结构简单、安装便捷的特点，但对电网的故障抑制能力较弱。
2. 多点接地系统多点接地系统是将电网的多个中性点通过接地电阻器接地，适用于大型电力系统。
它能够提高故障电流的分流能力，降低故障影响范围，提高系统的可靠性。
3. 电网绝缘中性点接地系统电网绝缘中性点接地系统是通过绝缘变压器将电网中性点与地之间绝缘，适用于对电网故障感应灵敏要求较高的场所，如医院、通信基站等。
它能够有效避免电网中性点感应引起的故障。
四、电网接地系统的检测方法1. 接地电阻测量接地电阻是评价接地系统性能的重要指标之一。
测量时可以采用三电极测量法或四电极测量法，通过测量接地体与地电阻之间的阻值，来评估接地系统的导电性能。
2. 接地电位测试接地电位测试是评价接地系统工作状态的常用方法。
通过测量不同位置的接地电位差，可以判断接地系统的均匀性和稳定性。
3. 接地故障电流测试接地故障电流测试是评估接地系统的电流承载能力的重要手段。
通过模拟接地故障情况，测量接地系统中的电流变化，来判断系统的安全性能。
大型地网接地特性参数测试的技术要求
大型接地网特性参数测试的技术要求摘要：接地装置的状况直接关系到电力系统的安全运行，科学合理地测试接地装置的各种特性参数，准确评估其状况十分重要。
目前国内电力系统中接地装置的测试工作比较薄弱，一些关键的技术观念比较模糊，技术手段落后，工作方法上缺乏统一的规范和认识。
鉴于新版的DL/T475-2006《接地装置特性参数测量导则》所涵盖的新技术、新观念，特根据当今接地测试技术发展的观念和趋势，结合一些实测案例说明接地装置的特性参数测量必要的技术要求。
关键词：接地装置特性参数变频抗干扰一、接地网特性测试概述接地网是由垂直和水平接地极组成的，供发电厂、变电所使用的，兼有泄流和均压作用的水平网状接地装置。
大型接地装置是指110KV 以上电压等级变电所或装机容量在200MW以上的火电厂和水电厂的接地装置，或者等效面积在5000㎡以上的接地装置。
大型接地装置特性的测试参数有接地阻抗、跨步电位差、接触电位差、电气完整性、场区地表电位剃度、转移电位等六项。
除了电气完整性，其它参数为工频特性参数。
DL/T475-2006《接地装置特性参数测量导则》在接地特性参数测试方法上推荐使用三极法和直接测量法；取消了原导则中接地电阻四极法测试、避雷线分流的处理，以及其他一些在实际中较难把握、很难实现的规定。
在输电线路杆塔接地阻抗测试部分中严格规范了钳表法的使用，对于不满足测试条件而获得的数据不能采信。
在土壤电阻率测试中增加了四极非等距法的内容。
并给出了各项测试结果的参考界定值;在技术观念上强调对接地装置的各项参数全面考核，综合判断，而不是片面强调某一项指标。
在测试仪器技术指标方面也有明确的要求，例如在接地阻抗测试方面：工频大电流法试验电流≮50A，异频法试验电流≮3A，接地阻抗测量值分辨率≯1mΩ，测量电压分辨率≯1mV，测量准确度不低于1.0级，异频法使用的仪表应具有良好的选频特性等。
二、大型接地网的复杂性1、在大型接地网中，工频零序电流、谐波电流、运行中的输电线路感应等对接地网特性参数测试存在着很大的干扰。
变电站主地网接地电阻测试控制要点
变电站主地网接地电阻测试控制要点发布时间：2022-05-31T05:28:05.779Z 来源：《新型城镇化》2022年11期作者：文鑫[导读] 在电力系统中，为了工作和安全的需要，常需将电力系统及电气设备的某些部分与大地相连接，这就是接地。
广西送变电建设有限责任公司广西南宁摘要：为了提高变电站主地网接地电阻测试结果的准确性，以便及时发现变电站主地网存在的故障并解决，着重对高压试验的过程以及可能出现的故障进行了深入探究。
本文研究了一些关于变电站主地网接地电阻测试的控制要点。
关键词：变电站；主地网；接地电阻测试1.前言在电力系统中，为了工作和安全的需要，常需将电力系统及电气设备的某些部分与大地相连接，这就是接地。
按其作用，可以分为工作接地、保护接地、防雷保护接地和防静电接地。
接地极或自然接地极的对地电阻和接地线电阻的总和，称为接地装置的接地电阻，接地电阻的数值等于接地装置对地电压与通过接地极流人地中电流的比值。
按通过接地极流人地中工频交流电流求得的电阻，称为工频接地电阻。
各种接地装置对接地电阻都有一定的要求，在接地装置铺设竣工后及运行中，均需按规定测量接地电阻，以鉴别是否符合要求。
过大的接地电阻会造成站内设备的损坏，因此接地电阻是否合格，是否满足用户使用需求和设计要求，使得接地网工频接地电阻的验收成为了各类接地网验收中的重中之重。
而接地电阻的测量往往易受到如土壤电阻率、测量方法、零序电流、测量布线方向和距离等问题的干扰，影响了测量结果的准确性。
2.接地电阻测试的原理2.1接地电阻的计算原理工频接地电阻是按通过接地体的电流为工频电流，求得的接地电阻。
一般在不特别指名时，接地电阻均指工频接地电阻。
接地电阻测量的原理为，如下图：在土壤中埋设两个接地体A和B，AB之间有一定的距离，当电流经接地体和大地构成回路时，则在接地体周围就产生电压降，电位分布具有以下特点：离接地体A、B越远，电位差越低，在远到一定程度时，电位差趋近于零，形成零电位区CD。

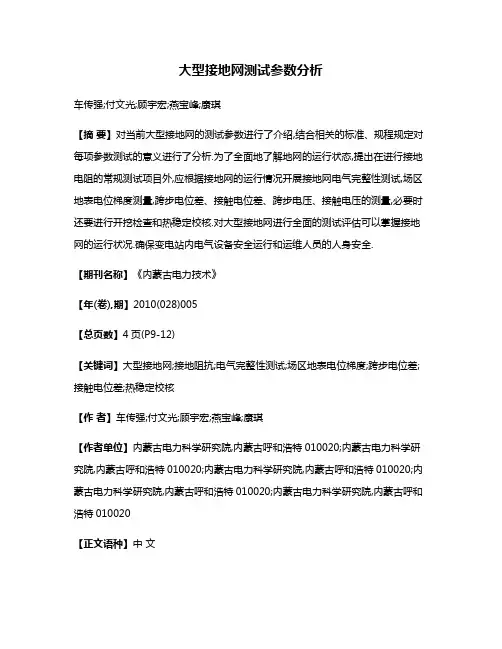

大型接地网测试参数分析
大型接地网测试参数分析车传强;付文光;顾宇宏;燕宝峰;康琪【摘要】对当前大型接地网的测试参数进行了介绍,结合相关的标准、规程规定对每项参数测试的意义进行了分析.为了全面地了解地网的运行状态,提出在进行接地电阻的常规测试项目外,应根据接地网的运行情况开展接地网电气完整性测试,场区地表电位梯度测量,跨步电位差、接触电位差、跨步电压、接触电压的测量,必要时还要进行开挖检查和热稳定校核.对大型接地网进行全面的测试评估可以掌握接地网的运行状况.确保变电站内电气设备安全运行和运维人员的人身安全.【期刊名称】《内蒙古电力技术》【年(卷),期】2010(028)005【总页数】4页(P9-12)【关键词】大型接地网;接地阻抗;电气完整性测试;场区地表电位梯度;跨步电位差;接触电位差;热稳定校核【作者】车传强;付文光;顾宇宏;燕宝峰;康琪【作者单位】内蒙古电力科学研究院,内蒙古呼和浩特010020;内蒙古电力科学研究院,内蒙古呼和浩特010020;内蒙古电力科学研究院,内蒙古呼和浩特010020;内蒙古电力科学研究院,内蒙古呼和浩特010020;内蒙古电力科学研究院,内蒙古呼和浩特010020【正文语种】中文0 引言19世纪出现的用于输电线路电器的各种接地设施为安全用电提供了保障。
随着近几年电力系统的快速发展，在其发生故障时经接地网流散的电流愈来愈大，地网的电位也随之升高，曾发生过不少事故，既有接地电阻的原因，也有均压方面的原因。
目前，在大型变电站内普遍应用各种微机保护、综合自动化装置，这些弱电元件对接地系统有了更高的要求[1-3]。
开展接地网的评估，对于保证变电站内一次设备、微机装置的安全稳定运行和运维人员的人身安全有着重要的意义，因此，对大型接地网多项参数的测试并进行综合的评估判断越来越受到人们的重视。
1 接地阻抗1.1 定义GB 50150—2006《电气装置安装工程电气设备交接试验标准》中采用了DL/T 596—1996《电力设备预防性试验规程》的要求，其中明确指出接地装置的试验项目包括“接地阻抗”[4]73[5]18，DL/T 596—1996还将“接地电阻”改为“接地阻抗”；DL/T 475—2006《接地装置特性参数测量导则》中也把“接地电阻”改为“接地阻抗”[6]2-6，其定义为“接地装置对地（远方零位）电压与通过接地装置注入地中电流的比值”：2者一致。
接引下线及接地网导通测试施工方案
接引下线及接地网导通测试施工方案一、项目背景和目的1、项目背景该项目涉及的设施或建筑物（例如工厂、建筑、电站等）具有大规模电力设备或系统，其中接引下线和接地网是电气系统中至关重要的安全设施。
接引下线用于引导和释放突发电流，以确保电气系统的稳定运行，而接地网用于将电流安全导入地下，以保障设施和人员的安全。
随着技术的不断发展和电力系统的不断升级，确保接引下线及接地网的良好工作状态至关重要。
因此，本项目旨在对接引下线和接地网进行导通测试，以保障电力系统的安全运行和设施的稳定性。
2、项目目的确保设施安全性和稳定性：通过对接引下线及接地网进行导通测试，确保其功能正常、电阻合格，以保障设施内部电气设备的安全性和稳定性。
符合法规要求：遵守当地法律法规、电气安全标准以及行业规范，保证接引下线和接地网符合相关的规定和要求。
预防事故发生：通过测试，及时发现和解决接引下线和接地网的潜在问题，预防由于设备失效或故障引起的电气事故，降低安全风险。
提高电气系统可靠性：保证接引下线及接地网导通正常，提高电气系统的可靠性和稳定性，减少设备故障的可能性，确保电力系统平稳运行。
合理维护和管理：为未来的维护工作提供参考和依据，以便及时调整、修复和维护接引下线和接地网，延长其使用寿命并保持良好状态。
二、测试范围和对象1、测试范围测试范围涵盖了设施内的电力系统关键部分，主要包括接引下线和接地网。
具体测试范围如下：接引下线：涉及设施内所有主要电力设备和主要电力回路的接引下线，确保其连通性和电阻符合规定标准。
接地网：包括设施内接地系统的所有主要接地网，测试其导通性和接地电阻，确保其符合规定标准。
2、测试对象2.1、接引下线：主要电力设备的接引下线，例如变压器、发电机、电动机等。
主要电力回路的接引下线，如主干回路、支路等。
2.2、接地网：主设施的整体接地网，包括主接地网和主配电室接地网。
分支设施的接地网，包括分支配电室、区域接地网等。
三、安全措施1、人员安全1.1、培训与认证：所有参与测试的人员必须接受适当的培训，了解测试程序、设备操作和安全规程。
接地特性测试
精心整理接地装置测试一、概述接地装置的特性参数接地装置的电气完整性、接地阻抗、场区地表电位梯度、接触电位差、跨步电位差、转移电位等参数或指标。
除了电气完整性，其他参数为工频特性参数。
在GB50150-2006中规定电气设备和防雷设施的接地装置的试验项目应包括下列内容：1、接地网电气完整性测试；2、接地阻抗；在DLT475-2006接地装置特性参数测量导则中规定：大型接地装置的特性参数测试应该包含以下接地极接地线110kV接地网置。
当接地短路电流或试验电流流过接地装置时，被试接地装置所在的场区地表面形成的电位梯度。
跨步电位差当接地短路电流流过接地装置时，地面上水平距离为1.0m的两点间的电位差。
接触电位差当接地短路电流流过接地装置时，在地面上距设备水平距离1.0m处与沿设备外壳、架构或墙壁离地面的垂直距离1.8m处两点间电位差。
电流极为形成测试接地装置的接地阻抗、场区地表电位梯度等特性参数的电流回路，而在远方布置的接地极。
电位极在测试接地装置的特性参数时，为测试所选的参考电位而布置的接地极。
三极法由接地装置、电流极和电位极组成的三个电极测试接地装置接地阻抗的方法。
三、接地装置特性参数测试的基本要求1、测试时间接地装置的特性参数大都与土壤的潮湿程度密切相关，因此接地装置的状况评估和验收测试应尽量在干燥季节和土壤未冻结时进行；不应在雷、雨、雪中或雨、雪后立即进行。
2、测试周期大型接地装置的交接试验应进行各项特性参数的测试；电气完整性测试宜每年进行一次；接地阻抗、场区地表电位梯度、跨步电位差、接触电位差、转移电位等参数，正常情况下宜每5-6年测试一次；遇有接地装置改造或其他必要时，应进行针对性测试。
31、方法2a)b)34在5a)b)50mΩ候检查处理；c)200mΩ-1Ω的设备状况不佳，对重要的设备应尽快检查处理，其他设备宜在适当时候检查处理；d)1Ω以上的设备与主地网未连接，应尽快检查处理；e)独立避雷针的测试值应在500mΩ以上；f)测试中相对值明显高于其他设备，而绝对值又不大的，按状况尚可对待。
接地网电气完整性测试报告
35kVⅠ段母线SVG电阻箱C相
110kV1#主变控制箱
构架
110kV1#主变
35kV母线桥
110kV1#主变中性点1010接地刀闸
400V配电室电缆沟
#1主变CT
400V配电室端子电源
1#变压器中性点接地电阻箱
2#变压器中性点接地电阻箱
1#无功补偿装置柜
400V配电室电缆沟
接地网电气完整性测试报告
试验日期：201x年0x月x日温度：24 ℃湿度：65 %
一、全站场地
测试部位
直流电阻﹙mΩ﹚
起点
终点
110kV1#主变101开关CT B相
110kV1#主变101开关CT A相
110kV1#主变101开关CT C相
110kV1#主变101开关变压器侧1013刀闸A相
110kV1#主变101开关变压器侧101线避雷器C相
110kV吉杨线PTA相
110kV母线PT1511刀闸A相
110kV母线PT1511刀闸C相
110kV母线PTA相
110kV1#主变101开关CT B相
110kV母线PTB相
110kV母线PTC相
110kV母线避雷器A相
110kV母线避雷器B相
110kV母线避雷器C相
构架
#1主变110kV侧101断路器A相
#1主变110kV侧101断路器C相
电缆沟
1#主变101开关CT汇控箱
110kV1#主变101开关母线侧1011刀闸A相
110kV1#主变101开关母线侧1011刀闸C相
构架
110kV吉杨线111开关母线侧1111刀闸A相
110kV吉杨线111开关母线侧1111刀闸C相
表17.0.1 接地网电气完整性测试报告(1)
结论
试验人员
试验日期
年 月 日
审核人员
审核日期
年 月 日
表17.1 接地网称
锅炉补给水系统室内接地
2.试验依据
DL/T 5293-2013 电气装置安装工程 电气设备交接试验报告统一格式
GB50150-2006电气装置安装工程电气设备交接试验标准
3.接地网及各引上线编号示意图
可报告后面附图，或文字描述
4.接地网电气完整性测试
测试点
电阻（mΩ）
测试点
电阻（mΩ）
测试点
电阻（mΩ）
超滤装置
900
离子交换装置
600
地下泵房
800
反渗透装置
700
加药装置
700
机加池
600
PCF装置
600
变孔隙滤池
500
设计要求
采用50mm×8mm镀锌扁钢 电阻小于等于1Ω
试验环境
环境温度：28 ℃
试验设备
试验仪器及仪表名称：接地电阻表检定装置
