超高层给排水五大知识点
超高层建筑给排水及消防设计要点分析
超高层建筑给排水及消防设计要点分析摘要：超高层建筑对给排水及消防系统要求极高，其设计难度较大。
为增强设计方案的科学性与合理性，保障超高层建筑给排水正常与消防安全，本文结合某超高层建筑项目，重点就给排水系统中的给水方式、消防系统中的消火栓、自动喷水灭火系统的设计要点进行了分析。
关键词：超高层；给排水；转输水箱，消防设计一、工程概况本项目总建筑面积约24万m2。
含地下三层地下室，功能为汽车库，其中地下2、3F部分区域为人防。
地下室总建筑面积约6万m2，机动车停车数960辆，非机动车停车数1200辆，建筑埋深12.35m。
1#楼主楼为办公，裙房为商业、餐饮，总建筑面积约9.7万m2，总层数42F，总高度211.66m。
其中12F、21F、30F、39F为避难层。
此外，2#塔楼主楼为办公，裙房为商业，总建筑面积7.5万m2，3#、4#、5#楼为商业、餐饮，总建筑面积1.06万m2。
以本项目最高楼1#楼为例分析相关设计要点。
二、超高层建筑给排水系统设计要点1.生活给水系统⑴本项目生活用水采用分区供水，B3~3F由市政给水直供，最不利用水点压力不低于0.10MPa，各用水点水压大于0.20MPa时设置支管减压阀。
（注：当市政压力不稳定或停水时，无法保证1~3F生活用水，由上部第一个避难层内生活水箱供给）。
分区如下：1区（1F~9F）由12F避难层生活水箱D重力供给；2区（10F~18F）由21F避难层生活水箱C重力供给；3区（19F~27F）由30F避难层生活水箱B重力供给；4区（28F~36F）由39F避难层生活水箱A重力供给；5区（37F~RF）由39F避难层生活水箱A+变频设备加压供给。
⑵生活水箱D和生活水箱C补水由设置在B1层的生活泵房1内的生活水箱1和两组转输泵提供（一组供12F避难层生活水箱D、一组供21F避难层生活水箱C）。
生活水箱B和生活水箱A补水由设置在21F避难层的生活水箱C和两组转输泵提供（一组供30F避难层生活水箱B、一组供39F避难层生活水箱A）。
高层建筑给排水设计要点分析

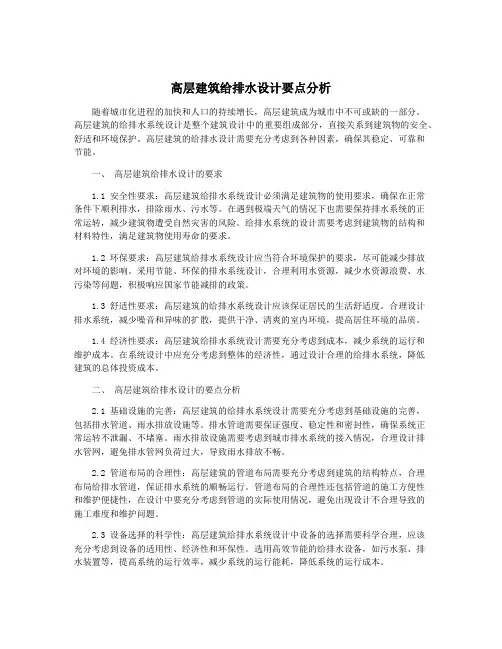

高层建筑给排水设计要点分析随着城市化进程的加快和人口的持续增长，高层建筑成为城市中不可或缺的一部分。
高层建筑的给排水系统设计是整个建筑设计中的重要组成部分，直接关系到建筑物的安全、舒适和环境保护。
高层建筑的给排水设计需要充分考虑到各种因素，确保其稳定、可靠和节能。
一、高层建筑给排水设计的要求1.1 安全性要求：高层建筑给排水系统设计必须满足建筑物的使用要求，确保在正常条件下顺利排水，排除雨水、污水等。
在遇到极端天气的情况下也需要保持排水系统的正常运转，减少建筑物遭受自然灾害的风险。
给排水系统的设计需要考虑到建筑物的结构和材料特性，满足建筑物使用寿命的要求。
1.2 环保要求：高层建筑给排水系统设计应当符合环境保护的要求，尽可能减少排放对环境的影响。
采用节能、环保的排水系统设计，合理利用水资源，减少水资源浪费、水污染等问题，积极响应国家节能减排的政策。
1.3 舒适性要求：高层建筑的给排水系统设计应该保证居民的生活舒适度。
合理设计排水系统，减少噪音和异味的扩散，提供干净、清爽的室内环境，提高居住环境的品质。
1.4 经济性要求：高层建筑给排水系统设计需要充分考虑到成本，减少系统的运行和维护成本。
在系统设计中应充分考虑到整体的经济性，通过设计合理的给排水系统，降低建筑的总体投资成本。
二、高层建筑给排水设计的要点分析2.1 基础设施的完善：高层建筑的给排水系统设计需要充分考虑到基础设施的完善，包括排水管道、雨水排放设施等。
排水管道需要保证强度、稳定性和密封性，确保系统正常运转不泄漏、不堵塞。
雨水排放设施需要考虑到城市排水系统的接入情况，合理设计排水管网，避免排水管网负荷过大，导致雨水排放不畅。
2.2 管道布局的合理性：高层建筑的管道布局需要充分考虑到建筑的结构特点，合理布局给排水管道，保证排水系统的顺畅运行。
管道布局的合理性还包括管道的施工方便性和维护便捷性，在设计中要充分考虑到管道的实际使用情况，避免出现设计不合理导致的施工难度和维护问题。

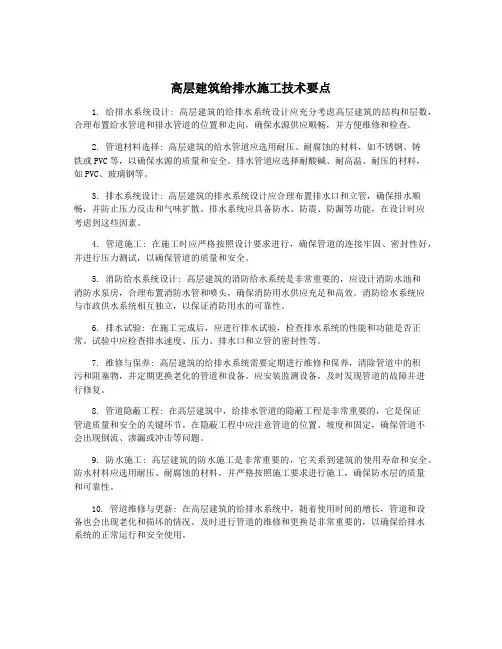

高层建筑给排水施工技术要点
高层建筑给排水施工技术要点1. 给排水系统设计: 高层建筑的给排水系统设计应充分考虑高层建筑的结构和层数，合理布置给水管道和排水管道的位置和走向，确保水源供应顺畅，并方便维修和检查。
2. 管道材料选择: 高层建筑的给水管道应选用耐压、耐腐蚀的材料，如不锈钢、铸铁或PVC等，以确保水源的质量和安全。
排水管道应选择耐酸碱、耐高温、耐压的材料，如PVC、玻璃钢等。
3. 排水系统设计: 高层建筑的排水系统设计应合理布置排水口和立管，确保排水顺畅，并防止压力反击和气味扩散。
排水系统应具备防水、防震、防漏等功能，在设计时应考虑到这些因素。
4. 管道施工: 在施工时应严格按照设计要求进行，确保管道的连接牢固、密封性好，并进行压力测试，以确保管道的质量和安全。
5. 消防给水系统设计: 高层建筑的消防给水系统是非常重要的，应设计消防水池和消防水泵房，合理布置消防水管和喷头，确保消防用水供应充足和高效。
消防给水系统应与市政供水系统相互独立，以保证消防用水的可靠性。
6. 排水试验: 在施工完成后，应进行排水试验，检查排水系统的性能和功能是否正常。
试验中应检查排水速度、压力、排水口和立管的密封性等。
7. 维修与保养: 高层建筑的给排水系统需要定期进行维修和保养，清除管道中的积污和阻塞物，并定期更换老化的管道和设备。
应安装监测设备，及时发现管道的故障并进行修复。
8. 管道隐蔽工程: 在高层建筑中，给排水管道的隐蔽工程是非常重要的，它是保证管道质量和安全的关键环节。
在隐蔽工程中应注意管道的位置、坡度和固定，确保管道不会出现倒流、渗漏或冲击等问题。
9. 防水施工: 高层建筑的防水施工是非常重要的，它关系到建筑的使用寿命和安全。
防水材料应选用耐压、耐腐蚀的材料，并严格按照施工要求进行施工，确保防水层的质量和可靠性。
10. 管道维修与更新: 在高层建筑的给排水系统中，随着使用时间的增长，管道和设备也会出现老化和损坏的情况。
及时进行管道的维修和更换是非常重要的，以确保给排水系统的正常运行和安全使用。
浅谈超高层建筑给排水设计要点
浅谈超高层建筑给排水设计要点摘要：目前，中国城市建设进程正在深化，城市人口呈现快速增长趋势，城市用地日益紧张，高层建筑已成为满足人们住房需求的主流方案。
在高层建筑工程中，给排水设计直接影响到人们日常生活的舒适性和便利性，因此在工程中占有较高的地位。
本文将结合实例分析高层建筑给排水设计的要点，希望能为相关人员提供参考。
关键词：超高层建筑；建筑设计；给排水设计前言随着我国社会经济发展水平的不断提高，高层建筑逐渐成为城市的主流建筑。
从实际发展的角度来看，高层建筑不仅是城市现代化的标志，而且能够充分反映一个城市或地区的经济和科学发展水平。
近年来，我国建筑业呈现出快速发展的趋势。
行业总产值增长近12倍，各种建筑技术和设计理论也发展迅速。
目前，我国建筑业在实际发展过程中充分遵守国家提出的绿色环保战略，并将其应用到建筑中，特别是在给排水设计中，得到了业界的广泛关注。
提高给排水设计的科学性，提高生活舒适度，节约水资源，已成为行业的重点研究目标。
一、超高层建筑给排水系统设计的要点（一）消防系统与消防水箱设计在设计高层建筑给排水系统时，设计师需要关注高层建筑的消防系统设计，重点关注高位消防水箱的位置设计。
通常，高位消防水箱位于建筑物的最高位置，以确保在发生火灾时，消防人员能够在第一时间控制火灾，并为后续的消防工作提供基本保障。
设计人员在设计过程中应与高层建筑规划师充分沟通和讨论，将高层建筑的给排水系统设置在最合理的位置，确保高层建筑的整体消防安全。
消防系统设计时，应将消防水与生活用水有效隔离。
在实际的高层建筑项目中，一些设计师会将两者混用，这不仅会大大减少生活用水量，还会大大增加生活用水污染的概率。
测试消防管网水源时，如果阀门装置关闭不严，消防系统中的水源会泄漏，污染生活用水。
此外，消防系统所用水源更新周期较长，更新频率较低。
消防水箱中的水源在长时间的作用下会产生细菌，威胁高层建筑用户的用水安全。
（二）雨水系统设计在高层建筑雨水系统的设计过程中，设计师经常遇到高层建筑阳台屋面的排水问题和排水管材的选择。
高层建筑给排水设计要点分析
高层建筑给排水设计要点分析高层建筑给排水设计是建筑工程设计中重要的一部分，它关系着建筑的安全、舒适和环境保护等方面。
高层建筑给排水设计与普通建筑的给排水设计有很大的不同，因为高层建筑涉及到更大的水量和更高的楼面，给排水系统必须经过严格的设计和计算。
本文将从高层建筑给排水设计的要点进行分析，以期为相关工程设计提供参考。
一、建筑物的类型和用途高层建筑的类型和用途对给排水系统的设计产生深远的影响。
不同类型的建筑要求不同的给排水系统。
住宅建筑和商业建筑对给排水系统的要求就会有所不同。
不同用途的建筑对给排水系统的水量和排水速度也有所不同。
在设计高层建筑给排水系统时，首先要明确建筑物的类型和用途，以便确定合理的设计方案。
二、排水管道的选择对于高层建筑的给排水系统来说，排水管道的选择至关重要。
一般来说，高层建筑的排水管道应选择质量好、抗压性强、防腐蚀能力强的管材。
常用的排水管道材质有铸铁、钢塑复合管、聚氯乙烯（PVC）等。
在选择排水管道时，还需考虑管道的直径和布局设计，以确保排水系统的正常运行和排水效率。
三、排水系统的设计要点1. 排水管道的坡度在设计高层建筑的排水系统时，排水管道的坡度是至关重要的一点。
排水管道的坡度不宜过小，以免造成排水不畅；也不能过大，以免浪费空间。
一般来说，排水管道的坡度应保持在1%～3%之间。
排水管道的坡度应根据实际情况进行调整，以确保排水系统的正常运行。
在高层建筑的排水系统设计中，排水管道的布局设计是至关重要的一环。
合理的排水管道布局设计可以有效地减少管道的阻力，提高排水效率。
布局合理的排水管道还可以减少管道的损耗，延长排水系统的使用寿命。
在高层建筑的排水系统设计中，防臭设计是不可忽视的一点。
排水系统一旦出现臭味，不仅会影响建筑物的使用，还会对居民的生活造成影响。
在设计排水系统时，应采取相应的防臭措施，确保排水系统运行良好、无臭味。
2. 给水系统的防水设计五、综合考虑建筑结构和空间结构在高层建筑的给排水系统设计中，还需综合考虑建筑结构和空间结构。
超高层建筑给排水设计要点概述
超高层建筑给排水设计要点概述发布时间：2022-10-08T03:26:08.126Z 来源：《新型城镇化》2022年19期作者：王保华[导读] 本文着重探讨了超高层住宅给排水的设计问题，并就其在设计过程中遇到的问题，给出了相应的解决办法。
山东省建筑设计研究院有限公司山东省济南市 250001摘要：随着社会和经济的飞速发展，我国的建设水平也在不断提高，对超高层建筑的安全与舒适要求也日益提高。
住宅小区给排水工程是住宅小区的重点建设项目，它直接影响到居民的生活质量，满足居民的生活需要。
要实现城市给水工程的高质量、高质量，必须在建筑给排水设计观念上进行创新，创新给排水设计方法。
本文着重探讨了超高层住宅给排水的设计问题，并就其在设计过程中遇到的问题，给出了相应的解决办法。
关键词：建筑；给排水设计；要点分析随着建筑业的迅速发展，政府越来越重视高层绿色建筑，并加大了资金投入，促进了绿色建筑的进一步发展。
在此基础上，针对目前我国水资源短缺和水资源短缺的现状，提出了建筑节能节水的设计方法，既可以使建筑的能源和资源得到合理的利用，又可以实现消费和生产的均衡。
1超高层建筑给排水工程特点与普通的多层建筑相比，高层建筑的给排水处理具有以下特点：在排水系统中，必须对下层管道进行压缩，水的瞬时波动较大，设计上部结构供水系统时，必须严格控制排水管道材料的选择，根据实际技术要求选择合适的管道，有效保证管道压力的可靠性，保证给排水系统的容量。
在供水系统中，供水设备的选择非常重要，应根据计算数据调整供水系统参数，如果水头过高，容易失去多余的压力；水头较低时，在较高区域容易降低压力。
超高层建筑存在一定的安全问题，为了确保人身财产安全，应重视超高层建筑的消防系统，确保其安全性和可靠性。
2 超高层建筑给排水系统中的常见问题2.1给水方式的设计在超高层建筑中，给水方式的正确选择是保证用户用水安全性的前提。
对于建筑高度大于100m小于150m的高层建筑来说，低层部分通常是市政水压直接给水，而高层部分则采取变频供水设备供水，即垂直分区并联供水。
高层建筑中给排水设计要点分析
高层建筑中给排水设计要点分析高层建筑中的给排水设计是非常重要的一部分，它关系到建筑物内外的水流系统，直接影响到建筑物的正常使用和居住环境的舒适度。
下面，将从排水系统设计、给水系统设计、防火管道设计三个方面进行详细的分析。
一、排水系统设计1. 排水管道设计。
高层建筑的排水管道设计需要考虑整个建筑物的高度和房间的分布，合理规划排水管道的布局和走向，保证排水的顺畅。
一般来说，垂直排水管道采用垂直主管和横向分支管的结构，可以有效减少噪音和堵塞的问题。
还需保证排水管道的材质和密封性能良好，以避免漏水和水压过大导致的损坏。
2. 排水设备选择。
高层建筑的排水设备选择应考虑到人流量和排水量的大小，并采用自动化控制系统，以提高排水效率和节省能源。
对于高层建筑来说，常常采用真空排水系统，其具有节约用水、避免污水倒流和节约施工成本的优势。
3. 防水设计。
高层建筑的防水设计是非常重要的，关系到建筑物的整体结构和使用寿命。
在排水系统设计中，需要合理设置防水层和防水措施，以防止水的渗透和漏水。
还需要对排水管道进行防腐处理和保护，以延长使用寿命。
1. 给水管道设计。
高层建筑的给水管道设计需要考虑建筑物内外的水源供应和水压。
为了保证足够的水压和稳定的水源供应，通常会将高层建筑划分为不同的水压区，每个区域都有独立的供水管道和水泵站。
还需要根据建筑物的高度，确定合适的管径和管材，避免水流不畅、漏水和爆管等问题。
2. 给水设备选择。
对于高层建筑来说，给水设备的选择至关重要。
一般来说，会选择大流量、高效能的给水设备，如高压供水泵、增压泵等。
还需要考虑给水设备的可靠性、节能性和安全性，以保证建筑物的正常运行。
3. 安全设计。
给水系统设计中的安全考虑包括避免二次污染和保证饮用水质量。
为了避免二次污染，可以采用分区控制和安全过滤等措施；为了保证饮用水质量，需要遵循相关的水质标准，并定期进行水质检测和消毒处理。
三、防火管道设计1. 防火管道布局。
高层建筑中给排水设计要点分析
高层建筑中给排水设计要点分析
高层建筑中的给排水设计是一项非常重要的工作。
在设计中，需要注意以下几个要点：
1. 水源及用途确定：首先要确定供水的水源，然后根据建筑物的用途确定各用水点的水量需求。
不同用途的用水点所需要的水量不同，如卫生间、厨房、洗衣房等需要用水的地方。
2. 排水系统设计：排水系统是指建筑物内部和外部的给水和排水系统。
设计时需要考虑建筑物的高度和面积，以及建筑物与城市公共给排水系统的连接。
在设计中需要考虑适当的管道尺寸、斜度和排水流量。
3. 给水系统设计：给水系统一般包括水汇入建筑物的主进水管、分支水管、室内供水管道、水龙头、水箱等。
在设计中要考虑建筑物的供水压力和水量需求，以确保室内水压稳定并满足生活用水需求。
4. 用水点布局：在建筑内部，需要将各种用水点布局合理，以方便使用，并且最大限度减少供水管道的长度，降低建筑物的造价。
5. 建筑物内部排水：例如卫生间和厨房要放置排水管，并注意排水管的坡度和安装位置。
在管道布局和安装方面，要避免管道弯曲，以免影响排水效果。
6. 雨水排放设计：在高层建筑中，雨水的排放同样需要考虑。
雨水管道的安装要设置斜度，并注意每个管道的径向速度，确保雨水可以顺畅地排放到下水道。
7. 安全防护措施：在设计中，需要考虑到避免管道冻裂、管道漏水等情况的发生，确保居民生活的安全。
总之，高层建筑中的给排水设计需要从多个方面进行合理的规划和设计，以满足居民的水处理需求并保障其安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超高层给排水五大知识点1.超高层屋面雨水排放对于300m以下高度的超高层建筑，通常采用不分区的雨水排水系统，有很多成功的案例。
但在使用中也存在一些问题，如经常溢流对建筑周边地面的影响、大暴雨时接雨水出户管的检查井井盖被顶起等。
分析原因，主要是屋面溢流口设置高度不当及雨水系统中的空气在检查井内析出，导致检查井内雨水气水流态不稳定所致。
2.真空排水用的极少，不限于高层建筑。
特点是可以随意上下弯曲管道，要是能够解决运行费用的问题，那么排水以后就完全可以不用管结构专业了。
真空高速排水系统到底如何工作，可以将水瞬间排走呢？真空管道内的排水水流速度可达到3-6米/秒，而普通排水系统的排水速度顶多达到1米/秒。
假设一套实用面积100平方米、楼层高度为3米的住房完全被水淹没，用一排水能力为2立方米/秒的真空高速排水系统仅需要2.5分钟就能将这300立方积水排走。
而采用目前的城市排水系统，在毫无故障的理想状况下，同口径大小的排水管道一般也要6.5分钟才能将这些水排走。
目前普遍采用的重力排水系统大多只能顺利通过浓度较低、杂质很少的液体，一旦泔水、淤泥、塑料袋、碎石、砖块等杂物混为一体，极易堵塞管道。
目前城市遭遇大雨，排水系统经常瘫痪，很大原因就在于此。
3.超高层建筑叠压供水利用室外给水管网余压直接抽水再增压的二次供水方式一般来说，高层建筑只需采用并联分区供水，不存在叠压。
但是100m以上超高层推荐使用串联供水。
现在一般采用的多是设备层设中间转输水池，占用空间不说，还给结构增加负担。
新技术应该会采用管道泵直接叠压供水，不设中间转输水池，但是要解决的问题是供水的可靠性以及系统的稳定性问题，现在还极少采用。
市政管网压力理论上只能供应到4层，但是现在楼宇层数都很高，原来都是在楼底有个水箱，市政管网的水自动流到水箱，然后再用水泵打上去，只不过这样不节能，市政管网的压力直接流失掉了，而且水箱不是全封闭的，容易有脏东西啊或是空气污染，需要定期清理，不卫生，维护也麻烦。
现在，市面上一种无负压的，就是没有水箱，用个储水罐，加泵，叠加市政管网的压力，这样环保，也节能。
打个比方，如果3楼用水，市政管网压力供的到，水泵是不开的。
如果8楼用水，市政管网压力只能供水4层，那么水泵开启，但是提供的压力有4-8层，这样加起来，8楼水龙头一开就有水了。
4.无负压供水虽然已经广泛使用，但真的是个非常好用的新技术。
完全不用设置生活水池和水箱，设计和使用都极其简便，直接套一体化设备，大大简化设计。
论文可以从无负压设备的使用条件和有点入手，个人感觉很有东西可以写。
通常我们所说的无负压供水设备，一般指的是无负压变频供水设备，也叫变频无负压供水设备，是直接连接到供水管网上的增压设备。
传统的供水方式离不开蓄水池，蓄水池中的水一般自来水管供给，这样有压力的水进入水池后变成零，造成大量的能源白白浪费。
而无负压供水设备是一种理想的节能供水设备，它是一种能直接与自来水管网连接，对自来水管网不会产生任何副作用的二次给水设备，在市政管网压力的基础上直接叠压供水，节约能源，并且还具有全封闭、无污染、占地量小、安装快捷、运行可靠、维护方便等诸多优点。
5.中水回用与雨水收集系统废水回用，通常与中水回用混为一谈，但是有所不同，废水回用指工业废水经过UF+RO工艺回用到生产线，循环使用的，回收率相对低于75%，非用于绿化浇灌、车辆冲洗、道路冲洗、家庭坐便器冲洗等。
雨水收集，完整的说应该叫做“雨水收集与利用系统”，是指收集、利用建筑物屋顶及道路、广场等硬化地表汇集的降雨径流，经收集——输水——净水——储存等渠道积蓄、雨水收为绿化、景观水体、洗涤及地下水源提供雨水补给，以达到综合利用雨水资源和节约用水的目的。
具有减缓城区雨水洪涝和地下水位下降、控制雨水径流污染、改善城市生态环境等广泛的意义。
雨水收集利用建筑、道路、湖泊等，收集雨水，用于绿地灌溉、景观用水，或建立可渗式路面、采用透水材料铺装，直接增加雨水的渗入量。
A：雨水管由于有出现满管流的可能，必须达到全管高度的抗压性才行。
印象中目前的处理方式是300m以内用特殊管材直排，300m以上采用中间设备层消能的方式B：对一般建筑而言，中水回用和雨水收集都难以实施，技术可行，经济也许暂时合理，但管理维护困难，后期费用高，长期可靠运行的很少，有待进一步的技术突破。
C：超高层串联供水，不用转输水箱，直接水泵接力极少。
高层建筑给排水系统设计步骤一、高层建筑给水系统设计步骤详解1、确定建筑给水引入点（一般为两点引入）及控制方式[一般为两阀（闸阀、止回阀各一）一表]；2、根据市政给水资料确定采用市政给水余压供水区间（一般为从建筑地下部分至上部3-4层）；3、根据建筑功能分区和用水点资料确定建筑上部生活给水系统分区（一般分区原则为按建筑高度35-60米分区，建筑要求供水等级越高则分区建筑高度越小；另外要考虑相同建筑功能的空间尽量在相同供水分区内）；4、确定屋面（含各分区）生活或消防水箱设置位置（水箱容积及形状规格等根据计算结果确定）；5、根据给水分区对各用水点进行优化的给排水平面布置（各分区给水立管可以设置在一个管道井内方便检修维护；除特殊要求外一般不考虑分层给水计量；除特殊要求外一般应考虑分层给水控制；给水管线布置应水力条件良好；确定给水管线材质-方便水力计算查相应水力计算表）；6、标注给水立管编号并绘制管道井大样图，注意分层给水支干管应与相应分区给水立干管连接；7、根据给水管线平面布置绘制给水轴测图，编制给水水力计算表（注意是否有集中热水供应；一般只需要对有代表性的给水管线进行详细的水力计算，其它可以根据该计算结果参考确定流量、管径、水头损失等参数）；8、根据水力计算结果确定整个建筑给水系统的管径（避免片面根据计算结果频繁变换管径）；根据水头损失计算资料确定建筑给水设备所需要的设计扬程（最上区应考虑屋面消防水箱采用生活水泵供水）；根据流量计算资料确定建筑给水设备所需要的设计流量；9\如建筑有设置中水系统要求其系统设计参考以上步骤；10、图纸完善及设计和计算资料整理。
二、高层建筑排水系统设计步骤详解1、根据市政排水资料确定建筑排水的总体走向（建筑污水汇集后一般通过局部污水处理构筑物-化粪池后排入市政排水管网，根据建筑规模化粪池可以多处设置；注意室外排水检查井设置间距要求和污水流经化粪池等构筑物存在局部水头损失）；2、根据市政排水情况和建筑功能确定排水体制（即排水系统是否采用分流制-如建筑设置有中水系统则必须分流）；3、根据建筑给水系统布置进行优化的排水系统平面布置（排水系统一般不分区，一般需要设计专用或共用辅助通气立管；排水立管应尽量上下取直贯通；排水立管中部、下部及出户横管处应设置专用消能管件；建筑中下部排水水封应安全可靠-一般选择S型水封；排水管件一般选择自带检查口型）；4、对建筑地下部分进行排水管线平面布置（除正常排水点外设备间等一般应设置集水井排可能出现的积水-采用潜污泵提升排除）；5、确定排水管线材质（一般选择金属管材或加厚塑料管，排水出户横管最好选择金属管-做加强防腐措施）；6、绘制排水系统轴测图，进行排水系统水力计算（主要确定排水管径、敷设坡度、专用通气管管径；排水管出户标高应根据建筑的基础结构资料和市政排水资料确定）；7、建筑室外排水系统的优化平面布置及水力计算（主要确定排水管径、敷设坡度、埋设深度）；8、图纸完善及设计和计算资料整理。
三、高层建筑消防系统设计步骤详解高层建筑消防系统设计严格执行现行《高层建筑防火设计规范》。
根据建筑等级和功能要求进行消防系统设计（主要为建筑消火栓给水系统、喷淋给水系统、消防器材配置等，其它消防系统暂不考虑）。
（一）消火栓给水系统1、根据规范及建筑等级和建筑功能确定消火栓系统消防喷枪使用支数[一般为四~六支喷枪动作，即消火栓系统消防设计流量为20~30L/s；注意消防电梯前室必需布置消火栓（含消防立管）并且该消火栓不计算在动作消防流量之内；根据该参数计算设备间消防水箱的消火栓系统贮水容积-设计流量*消防时间（一般不低于二~三个小时）]和屋面消防水箱容积（一般二类高层消火栓系统为不低于12m3，一类高层为不低于18m3）；2、根据建筑高度进行消火栓系统的竖向分区（理论上每个分区建筑高度应不超过100米（原规范为80米），实际工程应用一般根据建筑等级采用60~80米，等级越高分区高度越小）；3、根据建筑平面布置确定消防立管的设置位置和数量；4、根据立管布置进行消防系统的平面布置[主要内容为：消防管道井位置、消防立管位置及数量；消火栓位置及配置参数、室外平面布置图中应绘制水泵结合器（一般每个分区均需要设置）数量及位置、消防器材位置及数量和配置参数、设备间布置-（消防立管一般应在各分区建筑室内和室外分别连接成环状）；5、绘制消火栓系统给水轴测图，进行水力计算（确定消防给水流量、管线管径、各设计管路水头损失等），选择消防给水设备（一般选择成套设备，一般每个消防分区选择一套设备）；并根据设备（水泵）实际参数（主要为扬程选定值一般会大于计算扬程）结合水头损失计算结果进行节流孔板的计算（设置节流孔板的目的是保证每个消火栓处的实际出流量为5 L/s。
实际工程中节流孔板设置依据为消火栓栓口处工作压力应不超过40~50米水柱）；6、注意建筑最上一个分区应在建筑屋面设置屋面试验消火栓；7、消防器材选择及数量应根据《建筑消防器材配置设计规范》计算确定（消防器材每个配置点应不少于两具）；8、图纸完善及设计和计算资料整理。
