叠压变频供水设备系统原理
罐式叠压供水设备的类型及工作原理
扩建或改建的居住区、民用建筑、公共建筑、工矿 企业、城镇区域的二次加压供水。
叠压供水设备按贮存水形式分为四种类别，分 别为罐式叠压供水设备、箱式叠压供水设备、高位 调蓄式叠压供水设备、管中泵式叠压供水设备。其 中罐式叠压供水设备为叠压供水设备的基本形式， 为最早开发的类型，应用较多，本文重点介绍此类 设备的系统构成、工作原理及其特点，为供城镇供 水设计单位和供水企业提供参考，也可视为对《叠 压供水设备选用与安装》图集 12S109 罐式叠压供水 设备的诠释。
当 用 户 用 水 量 减 少 时， 压 力 升 高 至 压 力 上 限， 变频调速泵 (16) 随即减速运行。用户用水量持续减 少，变频调速泵 (16) 频率逐步降低，当频率低于最
低频率时，变频调速泵 (16) 停止运行，工频泵切换 至变频运行 ；当用水量进一步减少，变频调速泵 (16) 频率已降至休眠频率时（参数预先设定），延时一段 时间后（即休眠时间，参数预先设定），变频器开始 休眠。变频调速泵 (16) 随即停转，设备进入休眠状态。 变频控制柜 (22) 时刻监测出水压力传感器 (20) 的变 化，当设备出口压力低于系统所设定唤醒压力值时 （参数预先设定），变频器重新启动运行。
当供水管网供水量大于用户需水量时，系统通 过双向补偿器 (14)CA 端实现变频调速泵组 (16) 对稳 流罐 (8) 的蓄水，稳流罐 (8) 在对用户管网起稳压补 偿作用的同时，对能量存储器 (11) 进行储能 ；当供 水管网供水量小于用户需水量时，稳流罐高压腔 (10) 内储备水在能量存储器 (11) 的释能下通过双向补偿 器 (14)AB 端对供水管网进行稳压补偿。当稳流罐高
当变频调速泵 (16) 连续运行且已达到设定的倒 泵时间时，PLC 会自动切换至另一台变频调速泵 (16) 变频运行，变频调速泵组 (16) 轮换交替运行。
变频供水设备的基本工作原理
变频供水设备的工作原理
变频供水设备的基本工作原理是什么，关于这样的问题，南京尤孚泵业的小编为你介绍，通过文章介绍，对于变频供水设备的工作原理更加清晰明白。
变频供水设备的基本工作原理
根据用户用水量变化自动调节运行水泵台数和一台水泵转速，使水泵出口压力保持恒定。
当用户用水量小于一台水泵出水量是，系统根据用水量变化有一台水泵变频调速运行，当用水量增加时管道系统内压力下降，这时压力传感器把检测到的信号传送给微机控制单元，通过微机运行判断，发出指令到变频器，控制水泵电机，使转速加快以保证系统压力恒定，反之当用水量减少时，使水泵转速减慢，以保持恒压。
当用水量大于一台泵出水时，第一台泵切换到工频运行，第二台泵开始变频调速运行，当用水量小于两台泵出水量时，能自动停止一台或二台泵运行。
在整个运行过程中，始终保持系统恒压不变，使水泵始终工作在高校区，既保证用户恒压供水，又节省电能。
设备不需配备专职操作人员。
适用范围：
1.高层楼宇及小区增压供水
2.自动循环系统加压
3.绿化喷灌
4.医疗卫生
5.淋浴系统
6.工业系统
7.反渗透系统等
以上就是南京尤孚泵业的小编通过文章介绍了关于变频供水设备的基本工作的原理介绍，如果有相关的关于变频供水设备的需求，可以在线咨询尤孚泵业的客服，客服会及时帮你提供最全面的服务。
南京尤孚泵业是全球不锈钢潜水泵，潜水电机领跑者.尤孚泵业拥有国际先进的设备，一流的生产线,拥有国际先进的测试设备，每个产品都经过严格的检验。
变频供水技术原理
变频供水技术原理变频供水技术原理是指通过控制供水设备的电机转速，实现水泵的流量和压力的调节。
该技术通过改变电机的转速，调整水泵的运行状态，从而实现对供水流量和压力的精确控制。
变频供水技术的原理是基于变频器的控制原理。
变频器是一种能够改变电机转速的电子设备，它通过改变输入电源的频率和电压，控制电机的转速。
在变频供水系统中，变频器通过接收控制信号，调整电机的转速，从而控制水泵的运行状态。
变频供水技术的核心是变频器的工作原理。
变频器通过将输入电源的交流电转换为直流电，再将直流电转换为可调频率的交流电，从而改变电机的转速。
变频器具有频率调节范围宽、调节精度高的特点，可以实现对电机转速的精确控制。
在变频供水系统中，变频器接收来自控制系统的信号，根据设定的参数和要求，调整输出频率和电压，从而改变电机的转速。
当需要提高供水流量和压力时，变频器会增加电机的转速；相反，当需要降低供水流量和压力时，变频器会减小电机的转速。
通过不断调整电机的转速，变频器可以实现对供水流量和压力的精确控制。
变频供水技术具有很多优点。
首先，它可以根据实际需求进行精确调节，避免了传统供水系统中由于水泵固定转速而导致的供水流量和压力无法满足需求的问题。
其次，变频供水技术可以根据不同的供水需求，自动调整水泵的运行状态，提高供水系统的效率和节能效果。
此外，变频供水系统还具有自动检测和保护功能，可以对电机和水泵进行实时监测，确保其安全可靠运行。
然而，变频供水技术也存在一些挑战和需解决的问题。
首先，变频器的选择和配置需要根据实际需求和系统特点进行合理设计，以确保系统的稳定性和可靠性。
其次，变频供水系统的运行需要专业人员进行监控和维护，以及对系统进行定期的维护和保养。
此外，变频供水技术在一些特殊环境和工况下可能会遇到一些问题，如电磁干扰、电网波动等，需要采取相应的措施进行解决。
变频供水技术通过控制电机的转速，实现对供水流量和压力的精确调节。
该技术基于变频器的控制原理，通过改变输入电源的频率和电压，调整电机的转速。
CWF无负压产品介绍
CW FⅥ系列智能型全自动无负压（叠压）设备工作原理一、概述CW FⅥ系列智能型全自动无负压（叠压）变频供水设备，是2010年我司在集十三年供水设备及无负压供水设备使用经验的基础上，成功研制的新一代触摸式智能型全自动无负压（叠压）变频供水设备，好的人机对话系统，数据报表系统，实时显示动态画面，界面美观，安全方便可靠性强。
无负压变频恒压给水设备，即叠压供水设备，是将原来的变频供水的从水池进水改成了直接从市政水管进水的一种供水设备。
CW FⅥ系列设备主要由负压表、蝶阀、过滤器、防倒流系统、稳流罐、真空抑制系统、压力传感系统、压力控制系统、稳流补偿系统、变频控制系统、含人机对话系统、远程监控系统、负压检测及处理系统、不锈钢泵或格兰富泵机组、各种不锈钢管道不锈钢阀门管件等附件组成。
给水设备与自来水管网直接连接的前提是：不产生负压，不影响自来水管网正常供水，即不抢水，不能使管路的压力有大的降低。
叠压供水设备与自来水管网直接串接，可以充分利用管网原有压力，压力不够时设备就开启直到达到设定值，管网水压达到要求时设备就停止工作。
该设备既降低了基建成本，又消除了水质的二次污染，而且更具有节约能源，操作方便，自动化程度高，可靠性高等优点，是一种提高供水品质的理想产品。
二、基本原理本设备采用先进的微机、变频控制技术，负压处理技术实现无负压供水，通过触摸屏显示运行状态，通过真空补偿系统及全封闭结构实现了与自来水管网的直接串接，并且有效的抑制了负压的产生，解决克服了设备对管网的不良影响。
通过模以模块采集管网压力末端的信号，传输到微机进行检测、分析，并由微机将分析结果传输到变频器，根据客户的实际用水需求，用负压反馈来调节变频器的频率，适时的改变设备的运转频率，保证满足客户的用水需要。
首先根据实际情况设定用水点的工作压力，检测出水管实际压力与设定压力进行比较，如果实际压力高于设定压力，则降低变频器频率，让设备慢下来，节约能源；反之升高变频器频率，设备快速运转，以满足客户用水的需要。
叠压供水设备
叠压供水设备
一、叠压供水设备的概念
叠压供水设备由稳流补偿器、真空抑制器、压力传感器、增压泵组、智能控制柜等部分组成，能有效防止水质污染、能对水压、流量进行控制，能自动控制水泵变频或工频运行，是向用户供水的新一代二次增压供水设备。
叠压供水设备是原变频恒压供水设备的换代产品。
二、叠压供水设备的组成
叠压供水设备主要由四大系统组成：市政管网保护系统、压力检测及稳压系统、增压系统、智能控制系统。
三、叠压供水设备的技术参数
以上是江苏双益给排水有限公司的叠压供水设备的资料，具体可以咨
询双益技术人员，为您提供安全、可靠的供水设备。

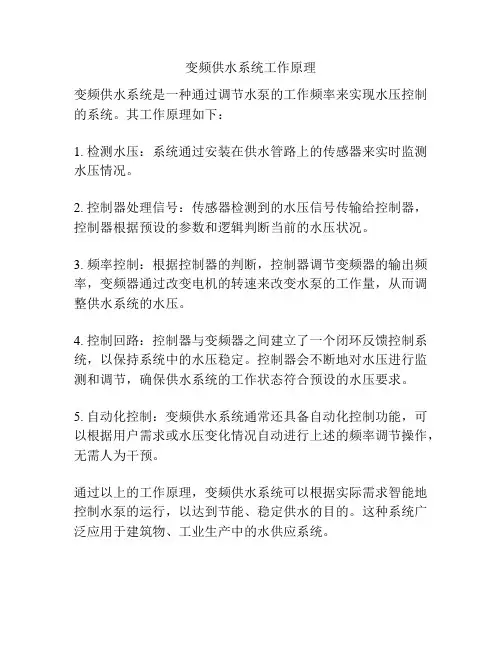

变频供水系统工作原理
变频供水系统工作原理
变频供水系统是一种通过调节水泵的工作频率来实现水压控制的系统。
其工作原理如下：
1. 检测水压：系统通过安装在供水管路上的传感器来实时监测水压情况。
2. 控制器处理信号：传感器检测到的水压信号传输给控制器，控制器根据预设的参数和逻辑判断当前的水压状况。
3. 频率控制：根据控制器的判断，控制器调节变频器的输出频率，变频器通过改变电机的转速来改变水泵的工作量，从而调整供水系统的水压。
4. 控制回路：控制器与变频器之间建立了一个闭环反馈控制系统，以保持系统中的水压稳定。
控制器会不断地对水压进行监测和调节，确保供水系统的工作状态符合预设的水压要求。
5. 自动化控制：变频供水系统通常还具备自动化控制功能，可以根据用户需求或水压变化情况自动进行上述的频率调节操作，无需人为干预。
通过以上的工作原理，变频供水系统可以根据实际需求智能地控制水泵的运行，以达到节能、稳定供水的目的。
这种系统广泛应用于建筑物、工业生产中的水供应系统。
变频供水的工作原理
变频供水的工作原理
变频供水系统是使用变频器来控制水泵的运行，从而实现根据需求调整水流量的功能。
具体的工作原理如下：
1. 变频器控制：变频器是一种电子设备，它可以通过改变电源电压、频率和电流等参数来控制水泵的运行。
变频器可以根据需要调整电机的转速，从而改变水泵的出水量。
2. 传感器检测：供水系统中通常会安装一些传感器，如压力传感器、流量传感器等，用于实时监测供水系统的运行状态。
这些传感器将监测到的数据传输给变频器，以便根据需求进行调整。
3. 控制策略：根据传感器所获得的数据以及设定的目标参数，变频器会根据预设的控制策略来调整水泵的运行状态。
例如，当检测到水压过低时，变频器会增加电机的转速以增加供水量，反之亦然。
4. 节能调速：变频供水系统可以根据需求动态调整水泵的转速，避免了常规供水系统中常常出现的水泵运行于额定功率下的情况。
通过减少水泵转速，可以显著减少能耗和噪音，并延长设备的使用寿命。
5. 精确控制：变频供水系统具有较高的控制精度，可以根据不同的供水需求进行精确的调节。
这种精确的控制可以保证供水系统在任何情况下都能提供稳定的水流量，并且能够快速适应不同的工况变化。
综上所述，变频供水系统通过变频器的控制，结合传感器的检测和控制策略，实现了根据需求精确调节水泵的运行状态，从而实现节能、稳定和高效的供水效果。
变频供水设备原理
变频供水设备原理
变频供水设备原理，是指通过变频器控制电机的转速来调节供水设备的流量和压力。
其工作原理如下：
1. 变频器控制：变频供水设备采用变频器来控制电机的转速，通过调整变频器的输出频率来改变电机的转速。
变频器通过电流控制技术，将电源的直流电能转换为可调变频的交流电能，从而实现对电机转速的精确控制。
2. 传感器监测：变频供水设备配备有各种传感器，用于监测水泵运行状态、水流量、水压等参数。
传感器将这些参数转换为电信号，并传送给变频器，供其进行控制和调节。
3. 调节供水量：变频供水设备根据传感器监测的水流量信号，通过变频器调整电机的转速，从而改变供水设备的供水量。
当监测到水流量过大时，变频器降低电机转速，减少供水量；当监测到水流量过小时，变频器提高电机转速，增加供水量。
4. 调节供水压力：变频供水设备根据传感器监测的水压信号，通过变频器调整电机的转速，从而改变供水设备的供水压力。
当监测到水压过高时，变频器降低电机转速，减小供水压力；当监测到水压过低时，变频器提高电机转速，增加供水压力。
5. 实时调节：变频供水设备能够实时监测水流量和水压，并根据需求进行自动调节。
当有需求变化时，如用水量增加或减少，变频器能够迅速调整电机转速，以保持恒定的供水流量和压力。
通过变频供水设备的原理，可以实现对供水设备的精确控制，提高供水系统的效率和稳定性，达到节能、降噪和延长设备寿命的目的。
