广一DWS管网叠压无负压变频供水设备选型手册样本

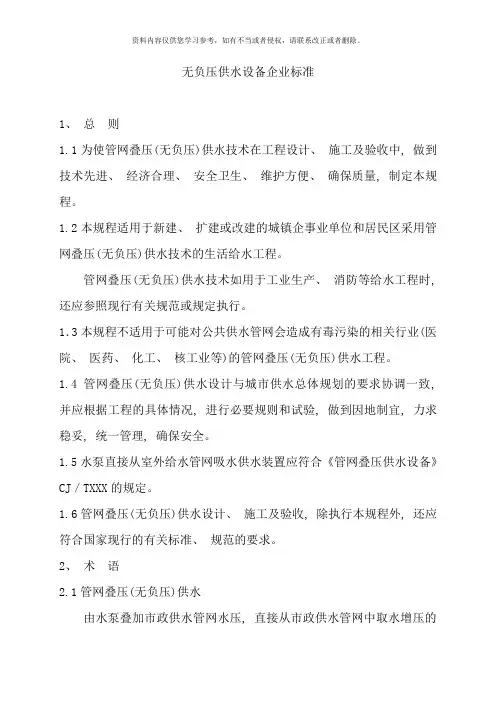

无负压设备企业标准样本
无负压供水设备企业标准1、总则1.1为使管网叠压(无负压)供水技术在工程设计、施工及验收中, 做到技术先进、经济合理、安全卫生、维护方便、确保质量, 制定本规程。
1.2本规程适用于新建、扩建或改建的城镇企事业单位和居民区采用管网叠压(无负压)供水技术的生活给水工程。
管网叠压(无负压)供水技术如用于工业生产、消防等给水工程时, 还应参照现行有关规范或规定执行。
1．3本规程不适用于可能对公共供水管网会造成有毒污染的相关行业(医院、医药、化工、核工业等)的管网叠压(无负压)供水工程。
1.4管网叠压(无负压)供水设计与城市供水总体规划的要求协调一致, 并应根据工程的具体情况, 进行必要规则和试验, 做到因地制宜, 力求稳妥, 统一管理, 确保安全。
1.5水泵直接从室外给水管网吸水供水装置应符合《管网叠压供水设备》CJ／TXXX的规定。
1.6管网叠压(无负压)供水设计、施工及验收, 除执行本规程外, 还应符合国家现行的有关标准、规范的要求。
2、术语2.1管网叠压(无负压)供水由水泵叠加市政供水管网水压, 直接从市政供水管网中取水增压的供水方式。
2.2管网叠压(无负压)供水设备由防污隔断单元、变频加压单元、压力补偿单元、压力变送器、微机控制单元和管路系统等组成, 并在市政供水管网允许的条件下, 经过变频水泵运行或非运行时间均能自动、连续地向给水管网供水的设备。
3、管网叠压供水设备3.1一般规定3.1.1用于管网叠压供水的供水设备应结构合理、占地面积小、节能、自动化程度高、管理操作简便、运行安全可靠、安装方便、易于维护。
3.1.2管网叠压(无负压)供水设备的性能、材质和卫生要求等, 应满足当地行政主管部门及供水企业对供水水质、管网安全、用水管理、生产调度等方面的要求。
3.1.3管网叠压(无负压)供水设备按结构形式可分为:l) 室外整体式;2) 室内整体式;3) 室内分体式。
3.1.4管网叠压供水设备按有无调节装置可分为:1) 水箱调节:2) 气压水罐调节;3) 无水箱, 亦无气压水罐调节。
恒压变频水泵_自来水全自动变频增压泵选型样本数据手册
版本号：16.3全自动恒压变频水泵、变频增压泵选型手册工业给水、建筑自来水领域精建于心经典在行内容说明手册内产品均为交流变频调速，全自动、恒压、全不锈钢、节能、低噪音；手册内产品只适用于液体增压，尤其适合工业、农业、水处理、建筑自来水；我们知道，用户的真正需求选择即是托付，您的托付，浩雄全力以赴！商用/民用物业 我们无暇了解变频水泵的工作原理和复杂的设置，我们需要无需专业知识就能操控的产品，这能大大减少我们后期设备的各种维护费用。
设备工程师 变频水泵的稳定性是我们考虑的首要因素，其次是生产工艺优良与外观是否协调。
同时也希望操作足够简单，这也能降低设备故障。
安装工人安装方便与结构是否合理是我们考虑最多的问题，这可以让我们工作变得简单高效。
同时，后期维护中的拆卸和更换零部件也会节省不少人力和世间。
浩雄为您量身定做属于您的全自动变频供水方案！JWS-BZ自吸式全自动变频水泵产品概述JWS-BZ自吸式全自动变频增压水泵【简称JWS-BZ自吸式变频水泵或JWS-BZ自吸式变频增压泵】属于恒压、无极调速的新一代小型全自动增压系统。
增压泵采用不锈钢射流式自吸泵，控制部分采用基于PID控制的交流变频调速器，性能稳定、操作简单、恒压调速、运行低噪音、节能、体积小巧、安装方便等，主要为各种小流量低压力用水场合增压，如一般家庭、别墅、旅馆、实验室及小型工业生产流水线供水。
结构类型增压泵为卧式端吸自吸泵（射流器为塑胶）变频恒压控制器安装到电机接线盒上方功能特点全自动运行清洁卫生变频恒压缺水保护压力可任意调带自吸功能故障自动复位节能低噪音主要用途用水量较小的建筑供水，如家用、别墅等场合供水实验室全自动恒压系统用水量较少的工业自动给水农业/园艺浇灌系统自动增压型号额定电源V/50Hz额定流量m3/h额定扬程m水泵功率Kw气压罐L最高吸程m进出口径介质温度℃JWS-BZ1.5-20单相220V1.5 20 0.375 8 G1 低于65 JWS-BZ2.2-22 2.2 22 0.55JWS-BZ2.4-25 2.4 25 0.75JWS-BZ3.0-30 3 30 1.0本系列产品所有进出口都是G1英制螺纹接口JWS-BL卧式全自动变频水泵产品概述JWS-BL卧式全自动变频增压水泵【简称JWS-BL卧式变频水泵或JWS-BL卧式变频增压泵】是自动化程度更高的中小型一体式恒压供水系统。
恒压变频水泵_变频离心泵及变频增压泵选型样本数据手册
变频水泵(变频离心泵、变频增压泵)选型数据手册概念及用途变频水泵(又名变频离心泵、变频增压泵)表示用单相/三相交流变频器驱动并实时调节水泵转速以实现恒压供水一类水泵设备的统称。
一般习惯性的称只有一台水泵的变频水泵机组为变频水泵；两台或两台以上水泵的变频水泵机组为变频供水设备。
变频水泵是新一代全自动增压泵的典型代表产品，其具备全自动运行、恒压、清洁卫生、低噪音低震动、节能环保、使用寿命长、保护功能齐全、操作和维护简便等系列优点，被广泛用于各种城镇大中小规模建筑大厦、工农业生产制造、农业/园林灌溉等需要二次供水增压并且需要恒压自动给水的场合。
以下分别介绍几种常规的卧式和立式变频水泵的特点及性能范围：变频水泵分类1、根据材质不同分为铸铁变频水泵和不锈钢变频水泵；2、根据泵结构不同分为立式变频水泵和卧式变频水泵；3、根据变频器的输入电源不同分为单相变频水泵和三相变频水泵；4、根据水泵台数不同分为单控式变频水泵和变频供水设备(行业一般习惯性的称只有一台水泵的变频水泵机组为变频水泵；两台或两台以上水泵的变频水泵机组为变频供水设备)。
如图1，分别为卧式变频水泵、立式变频水泵和变频供水设备机组实拍图水泵台数通常1-5台不等必备功能全自动、恒压、压力可调流量范围1-500m³/h扬程范围10-250m压力范围0.1-2.5Mpa功率范围0.37-45Kw进出口径DN25-DN300主体材质铸铁或SUS304不锈钢介质温度0-100℃推荐产品一：JWS-BL卧式全自动恒压变频水泵(单控式)整体介绍JWS-BL卧式全自动变频水泵是新一代卧式结构的小型恒压供水系统，主要由卧式多级不锈钢离心泵、单相/三相交流变频器、传感器、阀门和稳压罐组成。
具有全自动、恒压调速、压力可自由设定、304不锈钢清洁卫生、低震动低噪音、工作效率高、节能环保、操作简便、维护维修方便等系列优点。
功能特点全自动。
变频水泵全自动运行启停是必须具备的基本功能之一，并且是基于差量补偿的运行模式。

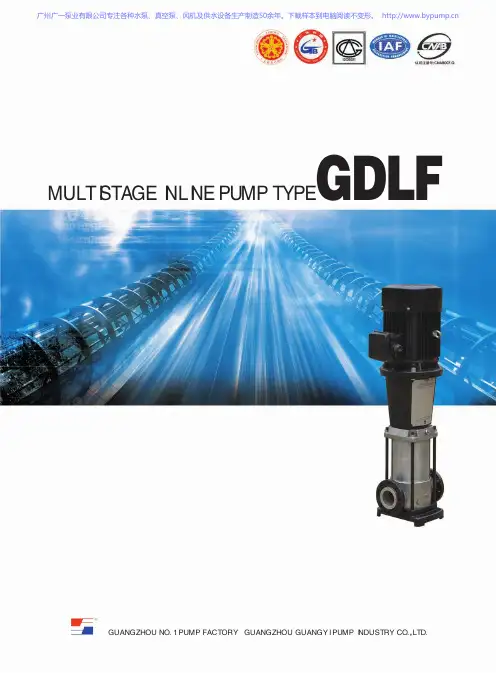

广一GDLF立式多级不锈钢管道泵_自来水增压泵选型样本手册
重量
Weight
D2
(kg)
105
26
105
26
105
29
105
29
110
32.5
110
34
110
34
118
39
118
39
118
42
118
42
118
42
118
42
118
42
118
42
135
49
135
49
135
49
管路联接 ＣＯＮＮＥＣＴＩＯＮＳ
卡套式联接 Bayonet lock 法兰联接 Flange 外螺纹联接 Male threads
ＧＤＬＦ型立式多级管道泵
３2ＧＤＬF４性能表 ＰＥＲFＯＲＭＡＮＣＥ ＤＡＴＡ
型号 Model
三相 Three phase 380V 50Hz
32GDLF4-16 32GDLF4-24 32GDLF4-32 32GDLF4-37 32GDLF4-45 32GDLF4-53 32GDLF4-61 32GDLF4-74 32GDLF4-91 32GDLF4-97 32GDLF4-106 32GDLF4-112 32GDLF4-122 32GDLF4-127 32GDLF4-135 32GDLF4-143 32GDLF4-150 32GDLF4-157 32GDLF4-164
25GDLF2-144
561
25GDLF2-152
579
25GDLF2-165
615
25GDLF2-175
643
25GDLF2-182
661
25GDLF2-194
697
尺寸 Dimensions(mm)

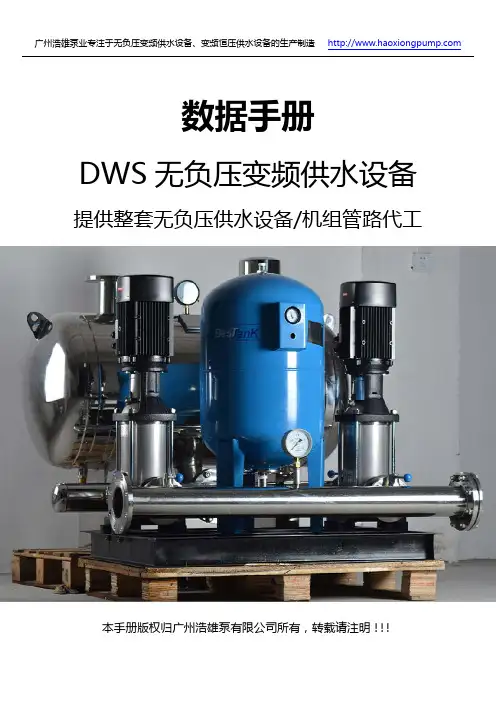

DWS无负压变频供水设备_管网叠压供水设备手册_原理_结构_选型参数表
数据手册DWS无负压变频供水设备提供整套无负压供水设备/机组管路代工本手册版权归广州浩雄泵有限公司所有，转载请注明！！！产品简介DWS无负压变频供水设备（以下简称无负压供水设备）是升级版的变频恒压供水设备，其工作时可直接与市政管网对接，充分利用管网原有压力，因此又称为管网叠压供水设备。
无负压供水设备摒弃了原始变频供水设备所需的水池，水箱，避免了水箱所必需的定期清洁、维护、水质检测等环节；安装方便、占地面积小，可大幅节省基建投资并缩短施工工期，彻底根除水池水箱带来的二次污染，确保了水质的新鲜与纯净。
与市政管网串接，有效利用市政管网压力，节能效果十分显著。
可用于市政供水稳定的，一切需要额外增压的并且用水量不断波动的建筑或工业类场合。
数百个型号足以满足各种规模大小、各种不同场合的用水需求。
功能特点性能可靠。
采用技术成熟的轻型立式多级离心泵，并配备了备用泵，增压系统确保万无一失。
紧凑美观。
采用特殊加工工艺和定制阀门，缩短了不必要的长度，使整个设备结构高度协调。
更加卫生。
所有过流部件均为304不锈钢材质，并且无水池蓄水，确保水质的新鲜与纯净。
保持恒压。
进口变频技术和最新PID系统结合，确保各个用水阶段管网压力趋于恒定。
更加节能。
充分利用市政管网压力，且不干扰管网，至少比传统变频供水节能30%-50%不等。
多模供水。
软件内置多套市面主流的供水模式，无论是工业还是建筑增压都适用，必要时，一键切换供水模式满足不同用水需求。
调试简便。
中文液晶汉显，无需专业人员和借助专业工具即可通过界面菜单自由设定用户参数。
缺水保护。
稳流罐和控制器具备双重缺水保护功能，一旦市政停水或供水不足，系统会自动停止运行以保护水泵，当供水恢复后，系统自动恢复运行。
节省费用。
无论是前期的设备投资、泵房空间以及后期的各种清洗和消毒等费用都大幅降低。
性能范围额定电源三相380V 电源频率50/60Hz电机转速2900r/min 主体材质304不锈钢流量范围2-360m³/h 扬程范围10-225m压力范围0.1-2.25MPa 功率范围0.37-7.5Kw控制方式手动（工频）自动（变频）控制台数2-5稳流罐壁厚标配3mm 稳流罐容积约365-2700L进水口径DN65-DN250 出水口径DN65-DN250介质温度0-104℃环境温度不高于50℃结构及组成示意图以四台泵设备为例，无负压供水设备无需稳压泵，市政压力充当了稳压泵角色。
无负压供水设备选型
无负压供水设备选型无负压供水设备选型的分类：一，按供水方式分：(1)恒压变量供水系统：水泵的出口压力始终保持一个恒定值，设备的供水量可随用户用水量的需求而变化。
(2)变压变量供水系统：系统的控制压力检测点设在用户给水系统的末端，用此测定压力来控制水泵运行的转速，此时水泵的出口压力是变化的，用户的用水量也是变化的。
二，按控制方式分：(1)微机控制型：控制核心由单片机组成。
(2)PC控制型：控制核心由可编程序控制器组成。
三，按水泵台数分：(1)单台式：控制一台水泵调速运行，另一台泵备用，两台交替使用。
(2)多台并联式：控制一台水泵调速运行，多台工频运行。
无负压供水设备选型的安装说明:1、本设备安装应选择通风良好,灰尘少,不潮湿的场地,环境湿度为-10℃-40℃,在室外应设防雨,防雷等设施。
2、为方便设备安装,保养,设备四周应留70cm空间,人孔处应保留1.5m空间,四周地面应设排水沟。
3、选定场地后,要处理好地基,在用砼浇注或用砖石砌筑设备体支承座,参照设备地基图)待基座初凝后,在吊装设备体并放稳,随后安装附件,接通电源。
4、在试车前，应先关闭供水阀,检查各密封阀情况,不允许有泄露现象,开车后,应注意机泵转向,当压力表指针到上限时,机泵自动停止,打开供水阀,即可正常供水,如需定时供水,可把选择开关扳到手动位置。
5、本设备泵机组应经常检查,定期保养并加注润滑油,离心泵和止回阀如发现漏水现象,应及时紧固法兰螺丝或更换石棉根,检查机泵底脚螺栓不能松动,以防损坏机器。
6、电器自动控制系统,应防水,防尘,经常检查线路绝缘情况,连接螺栓是否松动和保险丝完好等情况。
压力表外部最好用透明材料包裹，以防损坏。
7、设备体如发现漆皮脱落,应及时涂漆保养,以延长使用寿命。
广一MVWS智能全自动变频调速恒压给水设备选型样本手册
广一泵业·1
广一泵业·2
广一泵业·3
常见故障及解决办法
１、自动时水泵不起动或连续加泵运行，主要以下几个原因：压力设定不当（过低或过高）；远传压力表或电柜面板上的压力设定旋钮损坏；电柜内智能模块或ＰＬＣ失常或开关电源无输出；其它（如管道阻塞或爆裂）。
２、供水压力上不去，可能是：开机前未能使水泵充分排气（十分重要）；水池（箱）水位过低，水泵抽空无法吸水；压力设定过低；水泵反转或工频与变频运行时转向不一致（请确认）；其它（如管道阻塞或爆裂）。
３、压力不能稳定，波动大，可能是：变频器故障，ＰＬＣ或智能模块失常；用水变化频繁；设备选型不当，其它（如管道阻塞或爆裂）。
选型指南（详细选型资料见综合样本或咨询技术部）
１、确定计算流量Ｑ
Ｋ—变化系数（宜采用１．５～２．５） ｔ—用水时间（一般采用１２小时／日）
ｑ—用水量标准（华南地区宜采用３００升／人·日，高级住宅采用４００ 升／人·日）
ｍ—用水人数（一般一户按四人计算）
２、确定水泵额定扬程
３、建议采用带气压罐的成套变频设备，带气压罐的成套变频设备在保证恒压供水方面性能要比不带气压罐 的优越，若考虑成本的输出或是楼宇楼层供水恒压方面无需过于苛求，可选用不带气压罐的成套变频设 备。
广一泵业·4
广一泵业·5
广一泵业·6。
无负压,变频供水设备用户要求书
无负压、变频供水设备用户要求书一、本需求书中业主方主要引用的规范、行业标准（如下述内容中不为最新版本，请按最新版本采用）。
国际标准:HI/ANSI 1.1-1.5-1994，1.4.6.1.3.1节平衡级别G8.3；ANSI/HI 1.1-1.5-1994，1.4.6.1.1.1节的带滚动轴承可接受未过滤场振动限制；ANSI/HI 9.6.3.1“人工操作区”（POR）的标准；ANSI/HI9.6.1-1997离心和垂直泵NPSH差的标准；ANSI级别G6.3叶轮旋转装置的可允许残余失衡标准；ANSI B15.1第八节的保护标准；安全与卫生条例OSHA 1910.219保护标准。
国内标准：GB/T13007-91 离心泵效率GB/T5657-1995 单级单吸清水离心泵技术条件JB/T6878.2-93 管道式离心泵技术条件JB/T6878.1-93 管道式离心泵型式与基本参数GB10889-89 泵的振动测量与评价方法GB10890-89 泵的噪音测量与评价方法B4127-85 机械密封技术条件JB/T4297-92 泵产品涂漆技术条件JB/T6880.1-93 泵用灰铸铁件JB/T6880.2-93 泵用铸钢件ZB K22 007-88 Y系列（IP54）三相异步电动机技术条件GB 556-86 机械密封的型式主要尺寸、材料和识别标识GB 7251-97 低压成套开关设备和控制设备GB/T5657-1995 离心泵技术条件（III）ISO1940 动平衡ISO5199 电机功率IES34 电机尺寸ISO2548 曲线容差、性能测试本需求书所使用的标准如遇与供货商所执行的标准发生矛盾时，按高标准执行。
供货商并应在投标书中加以注明，并附上引用的标准。
二、适用范围：输送介质为：水；介质温度<50℃；设计压力:不大于PN1.6MPa 。
三、供应商和产品需求：1.供货商必须有类似的档次的工程项目业绩实例（必须有正常运行三年以上的工程实例）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
２、确定设备水泵额定扬程
建筑物所需的有效供水压力减除市政供水或外来水压的最低压力即为设备水泵的扬程。
３、不锈钢调节罐
可根据选型参数表选择或根据“调节罐容积不宜小于１ｍｉｎ设计秒流量”来选择。
４、确定流量、扬程后，设备的选型可以根据选型参数表选择；也可以提供相关的参数由我厂工程师帮助选型。
