什么是无负压,什么是变频,有什么区别

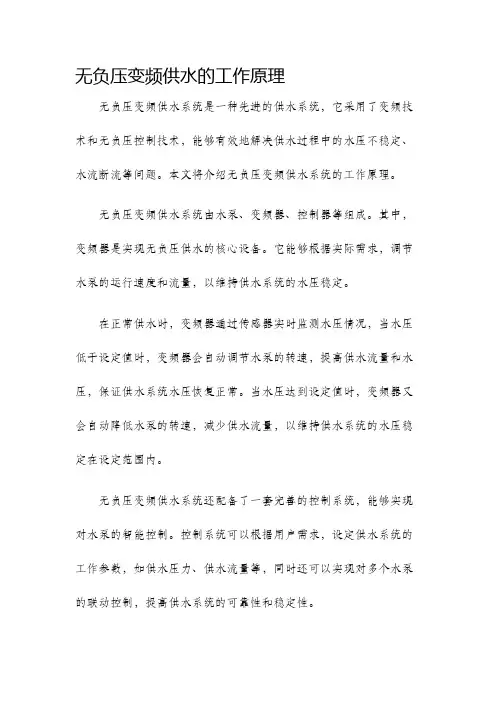

无负压变频供水的工作原理
无负压变频供水的工作原理无负压变频供水系统是一种先进的供水系统，它采用了变频技术和无负压控制技术，能够有效地解决供水过程中的水压不稳定、水流断流等问题。
本文将介绍无负压变频供水系统的工作原理。
无负压变频供水系统由水泵、变频器、控制器等组成。
其中，变频器是实现无负压供水的核心设备。
它能够根据实际需求，调节水泵的运行速度和流量，以维持供水系统的水压稳定。
在正常供水时，变频器通过传感器实时监测水压情况，当水压低于设定值时，变频器会自动调节水泵的转速，提高供水流量和水压，保证供水系统水压恢复正常。
当水压达到设定值时，变频器又会自动降低水泵的转速，减少供水流量，以维持供水系统的水压稳定在设定范围内。
无负压变频供水系统还配备了一套完善的控制系统，能够实现对水泵的智能控制。
控制系统可以根据用户需求，设定供水系统的工作参数，如供水压力、供水流量等，同时还可以实现对多个水泵的联动控制，提高供水系统的可靠性和稳定性。
无负压变频供水系统的工作原理基于供水系统的水压和流量的自动调节。
在供水系统中，变频器根据实际需求调节水泵的运行速度和流量，以保证供水系统的水压稳定在设定范围内。
当供水系统的水压低于设定值时，变频器会增加水泵的转速，提高供水流量和水压；当供水系统的水压达到设定值时，变频器会减少水泵的转速，降低供水流量，以保持供水系统的水压稳定。
无负压变频供水系统的优点主要体现在以下几个方面：1.提高供水系统的水压和流量控制精度，避免供水过程中的水压不稳定、水流断流等问题。
2.节约能源，减少电能消耗。
无负压变频供水系统能够根据实际需求，调节水泵的运行速度和流量，以降低供水系统的能耗。
3.延长水泵的使用寿命。
传统的供水系统中，水泵在启动和停止过程中会产生冲击和压力波动，而无负压变频供水系统能够通过调节水泵的转速，减少水泵的启停次数，减轻其负荷，从而延长水泵的使用寿命。
4.提高供水系统的稳定性和可靠性。
无负压变频供水系统配备了一套先进的控制系统，能够实现对水泵的智能控制，并且可以实现对多个水泵的联动控制，提高供水系统的可靠性和稳定性。

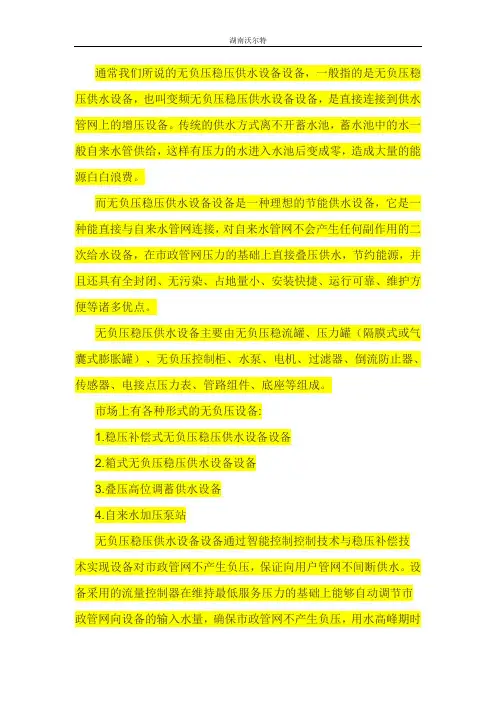

无负压稳压供水设备
通常我们所说的无负压稳压供水设备设备，一般指的是无负压稳压供水设备，也叫变频无负压稳压供水设备设备，是直接连接到供水管网上的增压设备。
传统的供水方式离不开蓄水池，蓄水池中的水一般自来水管供给，这样有压力的水进入水池后变成零，造成大量的能源白白浪费。
而无负压稳压供水设备设备是一种理想的节能供水设备，它是一种能直接与自来水管网连接，对自来水管网不会产生任何副作用的二次给水设备，在市政管网压力的基础上直接叠压供水，节约能源，并且还具有全封闭、无污染、占地量小、安装快捷、运行可靠、维护方便等诸多优点。
无负压稳压供水设备主要由无负压稳流罐、压力罐（隔膜式或气囊式膨胀罐）、无负压控制柜、水泵、电机、过滤器、倒流防止器、传感器、电接点压力表、管路组件、底座等组成。
市场上有各种形式的无负压设备:1.稳压补偿式无负压稳压供水设备设备2.箱式无负压稳压供水设备设备3.叠压高位调蓄供水设备4.自来水加压泵站无负压稳压供水设备设备通过智能控制控制技术与稳压补偿技术实现设备对市政管网不产生负压，保证向用户管网不间断供水。
设备采用的流量控制器在维持最低服务压力的基础上能够自动调节市政管网向设备的输入水量，确保市政管网不产生负压，用水高峰期时能量储存器释放预充的一定压力的氮气，保证稳压补偿罐高压腔的水带有一定压力补偿到恒压腔中，在一定时间内可补充市政管网来水量的不足，通过双向补偿器，在用水低谷期时对稳压补偿罐进行蓄能，对用户管道起稳压补偿作用，夜间及小流量供水时可通过小型膨胀罐供水，防止水泵频繁启动。
充分利用了市政管网的压力，节能效果显著。
水泵如果直接连接在市政管网上，不需要建造蓄水池，直接与市政管网连接，但我国城市供水条例规定为了防止对周围居民用水产生影响，不许将生活、生产水泵直接安装在市政管网上。
为了解决供水设备既可串接在市政供水管网上又不产生负压，更不影响其它用户的用水，需要在水泵进口与市政管网之间增设无负压流量控制器、分腔式稳压补偿罐,双向补偿器等，无负压流量控制器时刻监视市政管网压力，在保证市政管网不产生负压的同时还可充分利用市政管网原有压力。
无负压供水与变频供水
无负压供水与变频供水无负压供水与变频供水区别在于无负压供水设备是与自来水管网相连接的，而变频供水设备是与水箱或水池相连接的。
无负压供水设备叠加市政管网压力，进行二次加压供水，变频供水设备是先将水打入水箱或水池，设备直接与水箱或水池相连进行加压供水。
无负压供水设备是以市政管网为水源，充分利用了市政管网原有的压力，形成密闭的连续接力增压供水方式，节能效果好，没有水质的二次污染，是变频恒压供水设备的发展与延伸。
变频供水是，智能型管网接力升压（无负压）设备可根据用户需求设定用户供水压力，如果管网供水压力高于设定压力时，水泵机组处于停机状态，自来水可通过连通管路直接对用户供水。
当市政管网供水压力低于设定压力时，设备自动进入接力升压工作状态，机组通过压力传感器，水泵及恒压变频控制柜组成闭环控制系统，随着用水量的变化，不断调整水泵转速及投入运行的水泵台数，以保持供水压力恒定。
无负压供水原理稳流罐式无负压供水设备与市政管网直接连接，在市政管网剩余压力的基础上串联叠压供水。
（1）变频恒压供水：当市政管网供水量大于用户用水量时，稳流罐式无负压供水设备变频恒压供水，此时稳流罐中存储一定量的承压水。
（2）消除负压：当用户用水量增加导致市政管网与稳流罐连接处压力下降，当压力降低到相对压力0以下时，在稳流罐中形成负压，真空抑制器的进气阀门打开，大气进入稳流罐。
此时，稳流罐相当于一个具有自由液面的开口水箱，压力与大气相同，负压被消除。
水位下降到设定值时，液位控制器将控制信号传递给变频控制柜中的控制系统，控制加压机组停止工作，用户停水；当用户用水量减小时，稳流罐中水位上升，气体从真空抑制器排气阀门排除，压力恢复正常后，加压机组重新自动启动，恢复供水。
（3）停水停机功能：当市政管网停水时，加压机组在液位控制器控制下自动停止运行，市政管网供水恢复后，自动启动重新恢复正常供水。
（4）小流量休眠功能：用户不用水或用水量很小时设备自动进入休眠状态(停机)并保持供水压力，用户恢复用水时系统自动唤醒，恢复正常供水。
无负压与变频供水设备的对比与选用问题探讨
无负压与变频供水设备的对比与选用问题探讨作者：杨益来源：《城市建设理论研究》2013年第17期摘要：无负压与变频供水设备的对比与选用。
关键词：无负压，变频供水设备中图分类号： TU731.5 文献标识码： A 文章编号：引言在北京自从非典后无负压成套供水设备应用渐多，逐渐占据了一定市场比例，近年来关于建筑给水选用无负压还是变频供水一直存在争论，两种方案都有各自的优点与不足，以下结合本人在工作中碰到的实际案例进行讨论。
一、无负压供水技术的工作原理：无负压供水设备采用微机控制变频调速实现恒压供水，其中的负压补偿系统克服了对管网的不良影响，无负压供水设备设定某一压力值，启动流量控制器调节市政进口压力，避免产生负压。
自来水管网的水进入稳流罐，罐内空气从真空消除器排出，待水充满后，真空消除器自动关闭。
当自来水管网压力能够满足用水要求时，系统由旁通止回阀向用水管网直接供水，当自来水管网压力不能满足要求时，系统压力信号由远传压力表反馈给变频控制器，水泵运行，并根据用水量的大小自动调节转速恒压供水。
水泵供水时，若自来水管网水量大于水泵流量时，系统保持正常供水，用水高峰时，若自来水管网水量小于水泵流量时，稳流罐内的水作为补充水源仍能正常供水，此时，空气由真空消除器进入稳流罐，罐内真空遭到破坏，确保了自来水管网不产生负压，用水高峰过去后，系统恢复到正常供水状态。
当自来水管网停水或用水高峰时间过长造成稳流罐液位不断下降，液位探测器信号发出报警信号反馈给变频控制器，水泵自动停机，以保护水泵机组。
负压解除后，系统自动恢复正常运行。
夜间小流量供水且自来水管网压力不能满足要求时，稳流罐可以贮存并释放能量，避免了水泵频繁启动。
无负压供水具有以下优点：首先，节能，无负压设备有效地利用了市政自来水原有的压力，节能效果显著；其次，安全卫生，无负压成套设备采用全密闭设计，杜绝了自来水与空气接触，无二次污染；第三，节省机房占地面积，因为不需要水箱且所有设备集中在一个安装底板上，无负压成套设备所需安装空间大幅减少；第四，节省管理维护费用，不需定期清洗水箱，水质检测费用减少。

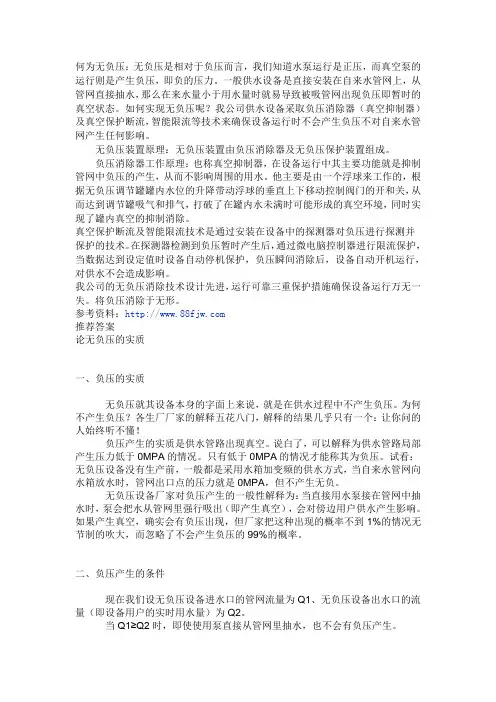

何为无负压
何为无负压：无负压是相对于负压而言，我们知道水泵运行是正压，而真空泵的运行则是产生负压，即负的压力。
一般供水设备是直接安装在自来水管网上，从管网直接抽水，那么在来水量小于用水量时就易导致被吸管网出现负压即暂时的真空状态。
如何实现无负压呢？我公司供水设备采取负压消除器（真空抑制器）及真空保护断流，智能限流等技术来确保设备运行时不会产生负压不对自来水管网产生任何影响。
无负压装置原理：无负压装置由负压消除器及无负压保护装置组成。
负压消除器工作原理：也称真空抑制器，在设备运行中其主要功能就是抑制管网中负压的产生，从而不影响周围的用水。
他主要是由一个浮球来工作的，根据无负压调节罐罐内水位的升降带动浮球的垂直上下移动控制阀门的开和关，从而达到调节罐吸气和排气，打破了在罐内水未满时可能形成的真空环境，同时实现了罐内真空的抑制消除。
真空保护断流及智能限流技术是通过安装在设备中的探测器对负压进行探测并保护的技术。
在探测器检测到负压暂时产生后，通过微电脑控制器进行限流保护，当数据达到设定值时设备自动停机保护，负压瞬间消除后，设备自动开机运行，对供水不会造成影响。
我公司的无负压消除技术设计先进，运行可靠三重保护措施确保设备运行万无一失。
将负压消除于无形。
参考资料：推荐答案论无负压的实质一、负压的实质无负压就其设备本身的字面上来说，就是在供水过程中不产生负压。
为何不产生负压？各生厂厂家的解释五花八门，解释的结果几乎只有一个：让你问的人始终听不懂！负压产生的实质是供水管路出现真空。
说白了，可以解释为供水管路局部产生压力低于0MPA的情况。
只有低于0MPA的情况才能称其为负压。
试看：无负压设备没有生产前，一般都是采用水箱加变频的供水方式，当自来水管网向水箱放水时，管网出口点的压力就是0MPA，但不产生无负。
无负压设备厂家对负压产生的一般性解释为：当直接用水泵接在管网中抽水时，泵会把水从管网里强行吸出（即产生真空），会对傍边用户供水产生影响。

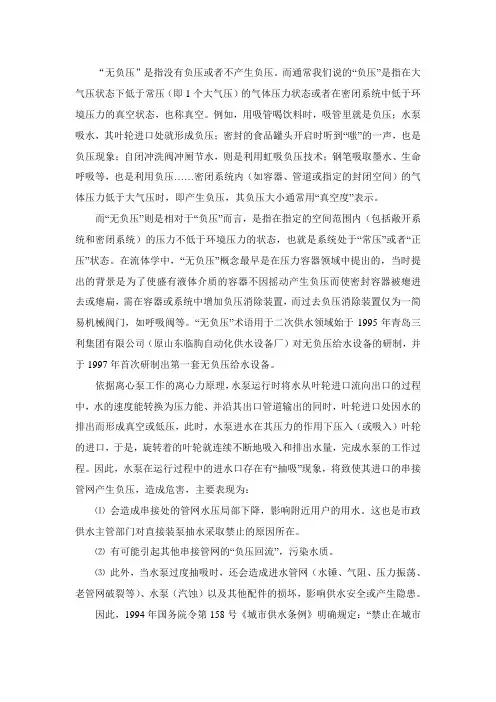

什么是无负压
“无负压”是指没有负压或者不产生负压。
而通常我们说的“负压”是指在大气压状态下低于常压（即1个大气压）的气体压力状态或者在密闭系统中低于环境压力的真空状态，也称真空。
例如，用吸管喝饮料时，吸管里就是负压；水泵吸水，其叶轮进口处就形成负压；密封的食品罐头开启时听到“嗤”的一声，也是负压现象；自闭冲洗阀冲厕节水，则是利用虹吸负压技术；钢笔吸取墨水、生命呼吸等，也是利用负压……密闭系统内（如容器、管道或指定的封闭空间）的气体压力低于大气压时，即产生负压，其负压大小通常用“真空度”表示。
而“无负压”则是相对于“负压”而言，是指在指定的空间范围内（包括敞开系统和密闭系统）的压力不低于环境压力的状态，也就是系统处于“常压”或者“正压”状态。
在流体学中，“无负压”概念最早是在压力容器领域中提出的，当时提出的背景是为了使盛有液体介质的容器不因摇动产生负压而使密封容器被瘪进去或瘪扁，需在容器或系统中增加负压消除装置，而过去负压消除装置仅为一简易机械阀门，如呼吸阀等。
“无负压”术语用于二次供水领域始于1995年青岛三利集团有限公司（原山东临朐自动化供水设备厂）对无负压给水设备的研制，并于1997年首次研制出第一套无负压给水设备。
依据离心泵工作的离心力原理，水泵运行时将水从叶轮进口流向出口的过程中，水的速度能转换为压力能、并沿其出口管道输出的同时，叶轮进口处因水的排出而形成真空或低压，此时，水泵进水在其压力的作用下压入（或吸入）叶轮的进口，于是，旋转着的叶轮就连续不断地吸入和排出水量，完成水泵的工作过程。
因此，水泵在运行过程中的进水口存在有“抽吸”现象，将致使其进口的串接管网产生负压，造成危害，主要表现为：⑴会造成串接处的管网水压局部下降，影响附近用户的用水。
这也是市政供水主管部门对直接装泵抽水采取禁止的原因所在。
⑵有可能引起其他串接管网的“负压回流”，污染水质。
⑶此外，当水泵过度抽吸时，还会造成进水管网（水锤、气阻、压力振荡、老管网破裂等）、水泵（汽蚀）以及其他配件的损坏，影响供水安全或产生隐患。
简述无负压变频供水设备
简述无负压变频供水设备摘要：随着人民生活水平不断地提高，高级智能建筑不断地涌现在我们面前，在人们充分享受着智能建筑带来便利的同时，能源供应紧张问题也日益凸显，夏季用电高峰时的拉闸限电严重影响到日常的生产生活，为此，本文就结合多年的实践经济，详细剖析了无负压变频供水设备等方面，以增进各专业相关人员对无负压变频供水设备的了解。
关键词：无负压；变频设备；一、无负压供水设备的工作原理无负压管网增压变频供水系统，是采用微机变频技术、负压处理技术实现无负压供水，通过电子屏显示运行状态，通过真空补偿系统及全封闭结构实现了与自来水管网的直接连接，克服了对管网的不良影响。
无负压变频供水设备的工作原理通过微机检测管网压力，用负压反馈来调节变频器的频率。
首先根据实际情况设定用水点工作压力，检测出水管实际压力并与设定压力进行比较，然后调整变频器频率。
微机随时检测管网压力。
计算速度很快。
调节速度也是瞬时完成，使管网压力始终保持在设定数值上。
全封闭结构及负压反馈抑制系统使本系统可以和自来水直接串接，利用水泵工作的叠加原理，使设备可以充分利用自来水原有的压力，增加了变频调速给水设备的点。
当自来水压力不足致使压力下降时，本设备通过真空抑制器及稳流补偿器中的检测装置采集稳流补偿器内的真空度及水位信号，通过微机控制真空抑制器及稳流补偿器中的特殊装置动作，抑制负压产生，保证本系统不对城市管网产生任何影响。
当市政管网的自来水供水压力P1低于用户所需压力P2时，控制系统会自动控制变频泵的运行，直到能够满足用户的压力需求，并控制水泵以一恒定转速运行进行恒压供水。
当用水量增加时转速提高，当用水量减少时转速降低，时刻保证用户的用水压力恒定。
自来水的压力越低，水泵的转速越高；自来水的压力越高，水泵的转速越低。
当自来水的压力不小于用户所需的压力时，水泵停止运转。
当多台泵控制时，控制器会自动启动第二台水泵，第三台水泵……直至达到用户水压设定值再保持恒压供水。
传统变频加压(有水池)和无负压技术探讨
高层自来水供应工程在设计期间只重视供水问题，未涉及到排水问题，且一些项目工程建立年代久远，管道设备出现老化，很多的跑、冒、滴、漏等问题出现，导致水毁事件的发生，一些附近地区的地基出现沉陷、墙体裂缝、淹没土地等漏水安全隐患逐年上涨。管理单位在此之前与用水户签订了明确的管理合同，明确了各自的责任权限，然而还是免不了大量问题的出现。
（3）利用无负压供水技术时，一定要切实掌握到当地城市管网体系的水力情况。无负压供水技术运行不符合要求，极易危及到附近用户的水压、减小用水稳定性、水泵效率不高、附近管路水质变差等情况；总是强调或宣扬设施的“无负压”技术，是不可取的。在外部管网水力环境不达标的情况下，任何设备都难以达到实际层面上的无负压功能。
（2）稳流调节罐式技术：该操作就是在水泵装置前，设置可调节承压的稳流调节罐设施，通过其调节，可在一定程度上减少对城市公共供水管网的负面影响。
（3）调节水箱式技术：该操作具备了不承压的调节水箱装置，确保水箱与水泵能并联，利用电控设施，确保调节水箱内的水源，能够维持在每天至少循环两次的状态，保证水质不变。若是市政管网的储存水量、水压环境能符合无负压供水方式标准时，就能直接通过市政管网进行取水；要么，从调节水箱中进行取水。这种方式适合在自来水管网供水不足的区域。因水箱要投入使用，还是要依据要求进行定期的清洗消毒。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
什么是无负压供水，什么是变频供水，有什么区别什么是无负压，什么是变频，有什么区别？无负压和变频往往代表两种不同的给水设备，我们可以以无负压给水设备和恒压变频供水设备为例分析。
无负压：市政管网不产生负压。
什么是无负压，就是不低于环境压力的状态，唯有不产生负压才能保证供水压力的稳定。
以无负压供水设备为例，系统与市政自来水管网直接加压运行不会造成市政自来水管网出现负压，在市政管网的基础上进行二次加压，保证高楼供水压力不足时的正常供水。
变频：定速驱动，微电脑控制变频供水，就是通过对水泵电机实行无级调速，依据用户用水量及水压变化通过微机检测、运算，自动改变水泵转速保持水压恒定以满足用水要求，实现恒定出水压力，变量供水，达到节水节电的目的，变频的目的实际上就是保证恒压供水的前提下根据用水量变化告便水泵转速。
以恒压供水设备为例，保证供水，恒压稳定，是很理想的的供水设备。
什么是无负压什么是变频有什么区别？如果要想比较的话，各有各的好处，在实际用途上恒压变频供水设备比较适合于各种生活给水系统的使用。
