无负压变频供水设备的构成及分类

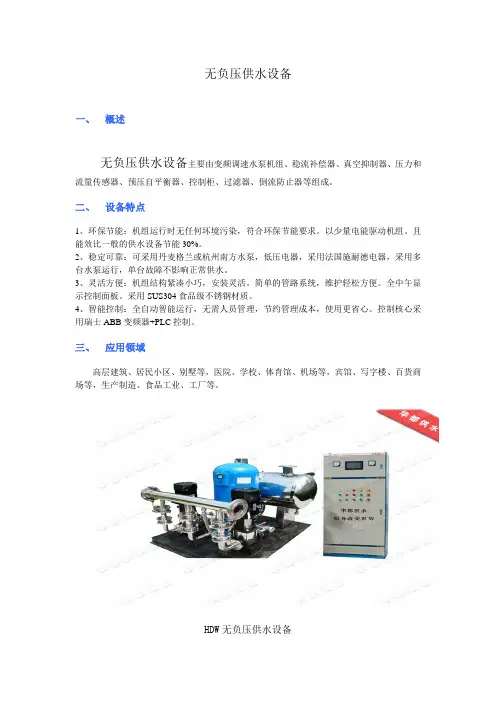

无负压供水设备原理及其特点
无负压供水设备主要由变频调速水泵机组、稳流补偿器、真空抑制器、压力和流量传感器、预压自平衡器、控制柜、过滤器、倒流防止器等组成。
二、设备特点1、环保节能：机组运行时无任何坏境污染，符合环保节能要求。
以少量电能驱动机组。
且能效比一般的供水设备节能30%。
2、稳定可靠：可采用丹麦格兰或杭州南方水泵，低压电器，采用法国施耐德电器，采用多台水泵运行，单台故障不影响正常供水。
3、灵活方便：机组结构紧凑小巧，安装灵活。
简单的管路系统，维护轻松方便。
全中午显示控制面板。
采用SUS304食品级不锈钢材质。
4、智能控制：全自动智能运行，无需人员管理，节约管理成本，使用更省心。
控制核心采用瑞士ABB变频器+PLC控制。
三、应用领域高层建筑、居民小区、别墅等，医院、学校、体育馆、机场等，宾馆、写字楼、百货商场等，生产制造、食品工业、工厂等。
HDW无负压供水设备四、工作原理长沙华都供水设备有限公司的无负压供水设备膨胀罐自来水进入调节罐，罐内的空气从真空消除器内排出，待水充满后，真空消除器自动关闭。
当自来水能够满足用水压力及水量要求时，供水设备通过旁通止回阀向用水管网直接供水；当自来水管网的压力不能满足用水要求时，系统通过压力传感器（或压力控制器、电接点压表）给出起泵信号起动水泵运行。
水泵供水时，若自来水管网的水量大于水泵流量，系统保持正常供水，用水高峰期时，若自来水管网水量小于水泵流量时，调节罐内的水作为补充水源仍能正常供水，此时，空气由真空消除器进入调节罐，消除了自来水管网的负压，用水高峰期过后，系统恢复正常的状态。
若自来水供水不足或管网停水而导致调节罐内的水位不断下降，液位控制器给出水泵停机信号以保护水泵机组。
夜间及小流量供水时可通过小型膨胀罐供水，防止水泵频繁启动五、工作原理图六、技术参数与运用范围七、设备选型参考表。
无负压供水设备介绍
无负压供水设备介绍概述无负压供水设备是一种新型的水力供水系统，通过独特的设计原理，可以实现城市中高层建筑和别墅等私人住宅的供水需求。
该系统通过自动泵送和过滤处理，保证供水的纯净和稳定。
传统的水力供水系统存在着一些缺陷，例如水压不稳定、供水不纯净等问题。
无负压供水设备则可以解决这些问题，让人们在安全、纯净的环境下使用供水设备。
工作原理无负压供水设备主要由水泵、柔性连接管、水箱、水滤器、变频器、管道等组成。
当水箱内的水位下降到一定程度时，自动控制装置会启动水泵，将自来水泵入水箱中，然后通过管道将水泵送到楼层供水口。
在水流经过滤器时，杂质和微生物会被过滤掉，从而保证供水的纯净度。
变频器则可以控制水泵的运行，使其按照需要调节水压，保证供水的稳定性。
整个过程中，无负压供水设备可以自适应地调节供水压力和流量，从而满足不同用户的需求。
特点1.供水稳定：无负压供水设备可以通过变频调节水泵的运行，保证供水的稳定性。
2.水质优良：无负压供水设备采用水滤器来过滤水中的杂质和微生物，从而保证供水的纯净度。
3.体积小巧：无负压供水设备相比传统的供水系统，体积更小，占用空间更少，安装更方便。
4.操作简单：无负压供水设备可以自动控制，无需人工干预，减轻用户使用压力。
5.节能环保：无负压供水设备采用变频器来控制水泵的运行，从而节约能源，具有较好的节能环保效果。
应用场景无负压供水设备广泛应用于城市中的高层建筑、别墅、公寓等住宅场所。
由于其供水稳定，水质优良，体积小巧，操作简单等特点，深受用户喜爱。
此外，无负压供水设备也可以应用于商业、工业场所的供水系统中。
例如，宾馆、酒店、医院、学校等场所的供水系统都可以采用无负压供水设备，保证供水的质量和稳定性。
结论无负压供水设备是一种高效、稳定、环保的供水系统。
它可以为城市中的高层建筑、别墅、公寓等住宅场所提供纯净、稳定的供水。
随着技术的不断进步，无负压供水设备将会得到更广泛的应用和推广。
无负压变频供水设备工作原理
无负压变频供水设备主要由水泵机组、测压稳压罐、压力传感器、变频控制柜等组成，能始终维持压力表压力（即用户管网水压）等于用户设定值。
可用于一般生活或生产供水。
供水系统组成方式有：1、变频恒压供水设备与市政管网并网恒压供水，在供水压力可满足需要时，自动停运全部水泵。
否则，恒压供水设备起动，增大压力满足用水要求。
2、附加小泵或气压罐，为完全消除小流量或零流量供水电耗，可增加辅助小泵或辅助气压罐，当供水量小或零供水时，自动停运主泵，使小泵或气压罐运行。
无负压变频供水设备的分类：无负压变频供水设备一种新型变频供水设备。
分为箱式无负压设备和罐式无负压设备。
系统串接在市政自来水管网压力不足的地方，通过传感器检测出口压力并与设定值进行比较，运算出需要增加的压力值，确定水泵投入运行台数和电机转速。
该设备最大限度地利用了市政自来水管网的原有压力，对市政管网不产生负压，用不锈钢水箱或无负压罐取代老式水池，减少了用水二次污染。
是供水领域新一代节能型产品。
无负压变频供水设备与传统供水设备优缺点对比传统设计：普通变频恒压供水设备CFSS无负压（无吸程）供水设备供水方式普通的给水设备如果直接串接到自来水管道上，工作时会有吸程，使自来水管网产生负压，如果大面积使用就会出现抢水现象，使整个城市给水出现混乱。
于是人们采用修不锈钢水箱或设置水池的给水方式二次加压给水，自来水全部放入不锈钢水箱或水池中，再二次加压给水。
采用真空抑制技术，使给水设备与自来水管网直接串接，不产生负压，不用建水池,设水箱。
供水质量纯净的自来水全部放入水池中，各种脏物极易进入水池，严重污染水源，尤其夏天，水极易变质、变味，影响用户的身体健康。
纯净的自来水经加压后直接供到住户，稳流补偿器SUS304不锈钢材质，密封连接，不产生任何污染，用户可以喝到符合卫生标准的饮用水。
节水水箱的渗、跑、冒、滴、漏现象严重，大量的水白白流失。
水箱还需定期消毒冲洗，耗费一定的水资源。
无负压供水设备工作原理
无负压供水设备工作原理无负压供水设备是一种先进的供水系统，通过负压泵和水箱等设备，实现了建筑物内自动供水的功能。
它的工作原理是利用水泵和一系列的控制器、阀门、传感器等组成的系统，通过调节水压和水位，确保建筑物内的供水稳定可靠。
一、无负压供水设备的组成1. 负压泵：负责提供供水的压力，将水从水箱中抽取并送入建筑物内。
2. 水箱：存储供水的容器，通常位于建筑物的高处，以便形成一定的水压。
3. 控制器：负责监测和控制供水系统的运行状态，根据需要自动调节水泵的工作。
4. 阀门：用于控制水流的开关，根据需要打开或关闭水的通道。
5. 传感器：用于检测水位、压力等参数，将信号传递给控制器，实现自动控制。
二、无负压供水设备的工作原理1. 初始状态：当建筑物内的用水需求增加时，控制器会检测到水压下降，发出信号启动负压泵。
2. 启动负压泵：负压泵开始工作，将水从水箱中抽取，并通过管道输送到建筑物内。
3. 检测水位：当水箱中水位下降到一定程度时，传感器会检测到信号，控制器会发出指令关闭负压泵。
4. 停止供水：当建筑物内的用水需求减少时，控制器会检测到水压上升，发出信号关闭负压泵。
5. 恢复水位：当水箱中水位上升到一定程度时，传感器会检测到信号，控制器会发出指令启动负压泵，继续供水。
三、无负压供水设备的优势1. 稳定可靠：无负压供水设备通过自动控制，能够根据建筑物内的用水需求进行供水，保证供水的稳定性和可靠性。
2. 节能环保：无负压供水设备能够根据实际需求进行调节，避免了过度供水造成的能源浪费，减少了对水资源的浪费。
3. 安全性高：无负压供水设备通过多重保护措施，能够及时检测和排除故障，保证供水系统的安全运行。
4. 维护简便：无负压供水设备的结构简单，维护保养较为方便，减少了维修成本和工作量。
四、无负压供水设备的应用领域无负压供水设备广泛应用于各类建筑物的供水系统，包括住宅小区、商业楼宇、工业厂房等。
它能够满足不同场所的用水需求，提供稳定可靠的供水服务。
无负压供水设备工作原理
无负压供水设备工作原理无负压供水设备是一种先进的供水系统，它能够在供水管网压力不足或无法满足需求的情况下，通过负压吸水的方式实现供水。
下面将详细介绍无负压供水设备的工作原理。
一、无负压供水设备的组成无负压供水设备主要由水泵、水箱、控制系统和管路组成。
1. 水泵：无负压供水设备通常采用离心泵，它能够提供足够的水压来实现供水。
水泵通常安装在地下室或水泵房内，通过管路与水箱和供水管网相连。
2. 水箱：水箱是无负压供水设备的储水装置，通常位于高处，比如建筑物的顶楼或水塔上。
水箱的容量根据实际需求确定，可以储存足够的水量以应对突发情况。
3. 控制系统：控制系统是无负压供水设备的核心部分，它能够监测供水管网的压力，并根据需求自动控制水泵的启停。
控制系统还可以实现对水箱水位的监测和控制，确保水箱始终保持足够的水量。
4. 管路：管路是无负压供水设备的输水通道，包括进水管道、出水管道和连接水泵、水箱以及供水管网的管道。
管路通常采用耐压、耐腐蚀的材料，确保供水的安全和稳定。
二、无负压供水设备的工作原理无负压供水设备通过负压吸水的方式实现供水，其工作原理如下：1. 启动阶段：当供水管网压力不足或无法满足需求时，控制系统会检测到压力下降的信号，自动启动水泵。
水泵开始运转，通过进水管道将水吸入管路。
2. 吸水阶段：水泵通过负压作用，将水从水箱或水源中吸入管路。
水泵产生的负压能够克服管路中的阻力，使水能够顺利地流动。
3. 储水阶段：当水箱中的水位下降到一定程度时，控制系统会自动启动水泵，将水泵送至水箱中，储存起来。
水泵会根据水箱的水位信号进行启停控制，确保水箱始终保持足够的水量。
4. 供水阶段：当有供水需求时，控制系统会检测到需求信号，自动启动水泵。
水泵将水从水箱中抽出，并通过出水管道送至供水管网。
供水过程中，控制系统会监测供水管网的压力，根据需求自动调整水泵的运行状态，确保供水的稳定性和安全性。
5. 停止阶段：当供水需求满足或停止时，控制系统会自动停止水泵的运行。

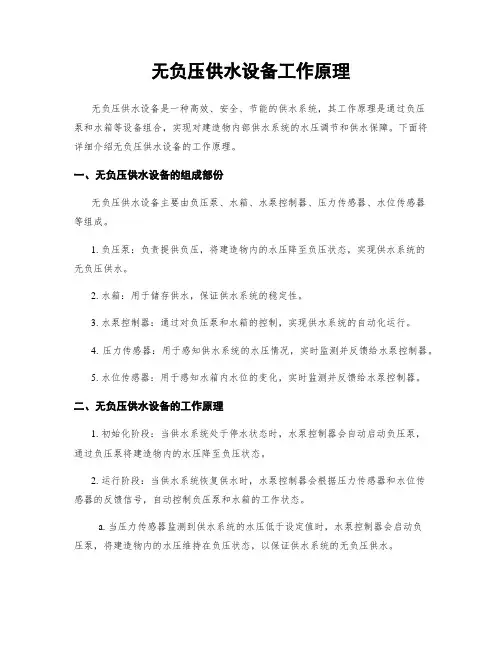

无负压供水设备工作原理
无负压供水设备工作原理无负压供水设备是一种高效、安全、节能的供水系统，其工作原理是通过负压泵和水箱等设备组合，实现对建造物内部供水系统的水压调节和供水保障。
下面将详细介绍无负压供水设备的工作原理。
一、无负压供水设备的组成部份无负压供水设备主要由负压泵、水箱、水泵控制器、压力传感器、水位传感器等组成。
1. 负压泵：负责提供负压，将建造物内的水压降至负压状态，实现供水系统的无负压供水。
2. 水箱：用于储存供水，保证供水系统的稳定性。
3. 水泵控制器：通过对负压泵和水箱的控制，实现供水系统的自动化运行。
4. 压力传感器：用于感知供水系统的水压情况，实时监测并反馈给水泵控制器。
5. 水位传感器：用于感知水箱内水位的变化，实时监测并反馈给水泵控制器。
二、无负压供水设备的工作原理1. 初始化阶段：当供水系统处于停水状态时，水泵控制器会自动启动负压泵，通过负压泵将建造物内的水压降至负压状态。
2. 运行阶段：当供水系统恢复供水时，水泵控制器会根据压力传感器和水位传感器的反馈信号，自动控制负压泵和水箱的工作状态。
a. 当压力传感器监测到供水系统的水压低于设定值时，水泵控制器会启动负压泵，将建造物内的水压维持在负压状态，以保证供水系统的无负压供水。
b. 当水位传感器监测到水箱内水位低于设定值时，水泵控制器会启动水泵将水箱内的水泵抽入供水系统，以补充供水系统的水源。
c. 当压力传感器监测到供水系统的水压高于设定值时，水泵控制器会住手负压泵的工作，以避免供水系统的过压。
d. 当水位传感器监测到水箱内水位高于设定值时，水泵控制器会住手水泵的工作，以避免水箱溢满。
3. 停机阶段：当供水系统住手供水时，水泵控制器会自动住手负压泵和水泵的工作，以保证供水系统的安全性和节能性。
三、无负压供水设备的优势1. 高效节能：无负压供水设备通过自动化控制，根据实际需求调节供水系统的水压和水量，避免了传统供水系统的过压和过流现象，节约了能源和水资源。
无负压供水设备产品基本知识
注：以上为我公司标准，如客户有特殊要求，按客户 要求选配。
品牌：长沙中崛
材质：不锈钢SUS304、碳钢
编辑ppt
方案选型
稳压罐 例：Ø 450*1.0Mpa （1）450指罐子直径，根据流量选择合适大小的； （2）1.0则是根据H（无负压扬程＝自来水压力+水泵
扬程、恒压扬程＝水泵扬程）来定， H＜60米时，则选择0.6MPa； 60米＜H＜ 100米，则选择1.0MPa； 100米＜ H ＜ 160米，则选择1.6MPa； 品牌：意大利、上海 材质：碳钢
编辑ppt
无负压供水设备
编辑ppt
无负压产品介绍
无负压供水设备是直接与自来水管网连 接，叠加自来水管网压力（更节能）。 变频供水
五大部分组成：
1、水泵（加压） 2、稳流罐（与自来水管网连接消除负压） 3、稳压罐（防水锤缓冲击，小流量供水） 4、管阀附件（连接作用） 5、控制柜（智能控制设备运行）
编辑ppt
无负压供水设备运行流程
编辑ppt
无负压供水设备工作原理
编辑ppt
恒压供水设备介绍
恒压供水设备：先将自来水存储到水箱 （水池），设备与水箱（水池）连接， 变频加压供水。
四大组成部分： 1、水泵（加压） 2、稳压罐（防水锤缓冲击，小流量供水） 3、管阀附件（连接作用） 4、控制柜（智能控制设备运行）
1.5KW 3.0KW 5.5KW 11KW 18.5KW 30KW 45KW
ACS510-01-04A1-4 ACS510-01-07A2-4 ACS510-01-012A-4 ACS510-01-025A-4 ACS510-01-038A-4 ACS510-01-060A-4 ACS510-01-088A-4
管中泵无负压供水设备讲解
管中泵无负压供水设备管中泵无负压供水设备概述：管中泵无负压供水设备是由无负压置压装置和恒压变频无声管中泵组成的供水设备。
无负压置压装置分为开式和闭式，开式流量调节器为不锈钢水塔，闭式流量调节器为不锈钢压力罐。
将系统设备串接在市政自来水管网压力不足的地方，设备通过传感器检测出口压力，将检测值和设定值进行比较，运算出在市政自来水管网的原有压力基础上需要增加的压力，确定电机及水泵投入台套数和变频器输出频率（反应到电机及水泵为转速）以符合用水曲线实现恒压。
无负压、置压、恒压变频调速供水设备最大限度地利用了市政自来水管网的原有压力，对市政管网不构成负压，且可设置市政自来水管网许可吸水压力，是供水领域新一代节能型产品。
用水池取代不锈钢水塔，开式无负压、置压、恒压变频调速供水设备可用于生活、消防合用系统。
管中泵无负压供水设备特点传统的供水方式离不开蓄水池，蓄水池中的水一般由自来水管网供给，这样，原来有压力的水进入水池后变成了零压力，然后再从零压力开始加压，造成大量电力资源的浪费。
1. 管中泵无负压供水设备为微机全自动控制变频调速运行，停电设备自动停机，来电自动开机，完全做到全自动。
2. 设备采用多级全不绣钢加压泵，泵壳，叶轮及主要配件均采用食品级不绣钢材质制造，流通光滑，高效节能，运转平稳，噪音极底，整机性能优异，是理想的绿色环保节能型给水设备。
3.无需修建水池或水箱，也不需设置大型气压罐，节省了一大笔投资，而且由于能充分利用自来水管网自身压力。
管中泵无负压供水设备4. 卫生无污染，供水系统从自来水管网至用户水龙头为全封闭结构。
污染物不会进入系统，水体不与空气直接接触，过滤部件采用食品级不绣钢制作，无二次污染机会，环保卫生。
5. 节能效果显著，设备直接与自来水管串接，在自来水厂一次供水管网压力的基础、上叠加所需的压力，差多少，补多少，能充分利用管网的压力，用水低峰期，设备甚至不需要运行，与传统给水设备比，节能达30%-90%6. 节约水资源，不用定期清洗消毒，不浪费水资源和人力资源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无负压变频供水设备是一种加压供水机组，直接与市政供水管网联接、在市政管网剩余压力基础上串联叠压供水而确保市政管网压力不小于设定保护压力（设定压力必须高于小区直供区压力需求，一般不低于1.2Kg）的二次加压供水设备。
主要有这些部分构成：稳流罐、真空抑制器、变频调速水泵机组、压力传感器、变频控制柜、倒流防止器（可选）、消毒装置（可选）、小流量保压罐（可选）等组成。
从市政管网引来的进水管直接连接到稳流罐的进水口，稳流罐的出水口通过消毒装置后连接到加压泵组的进水管，加压机组的出水管与用户用水管连接，直接向用户管网供水。
设备主要分为以下两类：
1.稳流罐式
罐式无负压供水设备在水泵前装设压力密封罐，罐内部或外部加设稳流补偿器（又称“真空消除器”），水泵通过稳流罐吸水，加压后供至用户，靠稳流补偿器的调节作用，降低对公共供水管网的影响。
此方式无储备水量，城市公共供水管网停水时，易出现断水现象。
2.调节水箱式
该方式设有不承压的调节水箱，内部加设有稳流补偿器，通过电控装置，使调节水箱内的水每天至少循环两次，确保水质不变。
当市政管网的水量、水压条件能满足无负压供水要求时，直接从市政管网取水；否则，从调节水箱取水。
此方式具备一定的储备水量，可用于供水管网不稳定的区域，但是由于存在水箱和检修人孔，仍要按规定定期进行清洗消毒。
用户可以根据自己的实际需求进行选择。
其应用范围是：
1、高层建筑、居民小区、别墅等居民生活用水。
2、企事业单位、宾馆、写字楼、百货商场，大型桑拿浴、医院、学校，体育馆，高尔夫球场，机场等场所的日常用水。
3、生产制造、洗涤装置、食品工业、工厂、工矿的生产用水。
3、已建好的水池，可以采用无负压供水设备与水池共用的供水方式，进一步节能；
4、对原有气压供水设备进行改造，可以充分利用原有的气压罐；
5、各种循环系统，自来水厂的中间加压泵站等。
以上就是河南上田泵业分享的全部内容，感谢大家一直以来的阅读与支持，同时希望本文对大家有所帮助。
