微波橡胶硫化应用技术
橡胶硫化
橡胶未硫化以前，单个分子间没有产生交联，因此缺乏良好的物理机械性能，实用价值不大。
当橡胶配以硫化剂经过硫化（交联）以后，由于立体结构的形式从而使性能大大改善，尤其是橡胶的定伸强度、弹性、硬度、拉伸强度等一系列物理机械性能都会大幅度提高，成为具有宝贵作用价值的硫化胶。
橡胶的硫化就是通过橡胶分子间的化学交联作用将基本上呈塑性的生胶转化成弹性的和尺寸稳定的产品，硫化后的橡胶的物性稳定，使用温度范围扩大。
“硫化过程（Curing）”一词在整个橡胶工业中普遍使用，在橡胶化学中占有重要地位。
橡胶分子链间的硫化（交联）反应能力取决于其结构。
不饱和的二烯类橡胶（如天然橡胶、丁苯橡胶和丁腈橡胶等）分子链中含有不饱和双键，可与硫黄、酚醛树脂、有机过氧化物等通过取代或加成反应形成分子间的交联。
饱和橡胶一般用具有一定能量的自由基（如有机过氧化物）和高能辐射等进行交联。
含有特别官能团的橡胶（如氯磺化聚乙烯等），则通过各种官能团与既定物质的特定反应形成交联，如橡胶中的亚磺酰胺基通过与金属氧化物、胺类反应而进行交联。
不同类型的橡胶与各种交联剂反应生成的交联键结构各不相同，硫化胶性能也各有不同。
第①种是使用硫黄或硫给予体作交联剂的情况，生成的可以是单硫键（x＝1）、双硫键（x＝2）和多硫键（x＝3～8）；第②种是使用树脂交联和肟交联的情况；第③种是使用过氧化物交联的过氧化物硫化和利用辐射交联的辐射硫化的情况，生成碳－碳键。
多数的通用橡胶采用硫黄或硫给予体硫化，即在生胶中加入硫黄或硫给予体以及缩短硫化时间的促进剂和保证硫黄交联效率的氧化锌和硬脂酸组成的活性剂。
在实际中通常按硫黄用量及其与促进剂的配比情况划分成以下几种典型的硫化体系：①普通硫磺硫化体系由常用硫黄量（＞1.5份）和常用促进剂量配合组成。
使用这种硫化体系能使硫化胶形成较多的多硫键，和少量的低硫键（单硫键和双硫键）。
硫化胶的拉伸强度较高，耐疲劳性好。
缺点是耐热和耐老化性能较差。
工业废丁苯橡胶微波脱硫再生制备橡胶复合材料在汽车工业中的应用
工业废丁苯橡胶微波脱硫再生制备橡胶复合材料在汽车工业中的应用随着汽车工业的迅速发展，废弃橡胶废料的回收再利用成为解决环境污染和资源浪费的重要途径之一、工业废丁苯橡胶是一种常见的废弃橡胶废料，包含大量的丁苯橡胶，具有良好的复合性能和机械性能。
然而，由于丁苯橡胶中存在硫化剂的残留，导致再生制备橡胶复合材料时的性能不稳定，影响其应用于汽车工业。
微波技术作为一种高效、节能的加热方式，已经被广泛应用于橡胶材料的处理上。
工业废丁苯橡胶微波脱硫再生制备橡胶复合材料，是将微波技术应用于橡胶废料的脱硫过程中，通过控制微波的功率和时间来实现废弃橡胶中硫化剂的去除，进而制备具有良好性能的橡胶复合材料。
该技术相比传统的脱硫方法具有更高的效率和更低的能耗。
首先，通过微波脱硫技术处理工业废丁苯橡胶，可以有效去除其中的硫化剂残留，提高废料的再生利用率。
传统的热解方法在去除硫化剂时需要耗费大量的热能，并且由于热量的传导速度较慢，容易导致橡胶热解结果的不均匀。
而微波脱硫技术可以直接将能量传递给橡胶废料中的硫化剂分子，使其快速加热并脱离橡胶基质，从而达到高效去除硫化剂的目的，提高再生利用率。
其次，通过微波脱硫再生制备的橡胶复合材料具有良好的性能，适用于汽车工业的各种应用。
由于微波脱硫可以控制硫化剂的去除程度，可以根据具体的要求调整脱硫效果，得到硫含量适中的再生橡胶，并与其他材料进行复合。
这样制备的橡胶复合材料具有较好的弹性、耐磨性和耐腐蚀性，适用于汽车制动垫、悬挂系统、密封件等高要求的零部件制造。
此外，微波加热还可提高橡胶复合材料中硫化过程的速度和效率，提高产品的质量和生产效率。
传统的硫化工艺需要较长的时间来完成硫化反应，而微波加热可以在短时间内提供足够的热量，加速硫化反应的进行。
这样不仅可以减少生产周期，节省生产成本，还可以提高产品的质量和性能。
总之，工业废丁苯橡胶微波脱硫再生制备橡胶复合材料在汽车工业中的应用具有广阔的前景。
该技术可以高效去除废弃橡胶中的硫化剂残留，提高废料的再生利用率；制备的橡胶复合材料具有良好的性能，适用于汽车工业的各种应用；同时，微波加热可以提高橡胶复合材料的硫化速度和效率，提高产品的质量和生产效率。
橡胶微波硫化的传热特性研究
橡胶微波硫化的传热特性研究与传统硫化方式相比,微波硫化是从橡胶内部开始,不需要热量由外向内传导这一过程,因此,微波硫化克服了传统硫化热传导所形成的表里温差,有利于提高橡胶制品的硫化质量,并可缩短硫化时间,特别对于厚壁制品的硫化,能减少1/3以上的硫化时间。
文中以异戊橡胶及某型号轮胎胎面胶、胎侧胶、内衬层胶及帘布层胶为研究对象,实验测量了各混炼胶的导热系数、比热、介电常数及介电损耗角正切值,实验验证了橡胶微波硫化方案的可行性,研究获得了尺寸为40mm(长)×40mm(宽)×60mm(高)、40mm×40mm×40mm 及 40mm×40mm ×20mm 异戊橡胶胶块、胎面胶胶块、胎侧胶胶块、内衬层胶胶块及帘布层胶胶块微波硫化过程中的温升及温度分布规律,研究了橡胶旋转状态、微波天线、介电常数及介电损耗角正切值对橡胶微波硫化温度分布、温升规律及微波加热效率的影响规律;探索及研究了微波频率及微波功率等因素对不同尺寸及不同形状橡胶微波硫化温度场及微波加热效率的影响规律。
得到以下结论:(1)混炼胶导热系数与温度之间的关系可表示为λ=a+bt;混炼胶比热与温度之间的关系可表示为Cp =a+bt-ct2。
(2)异戊橡胶、胎侧胶、帘布层胶介电常数与频率之间的关系可表示为ε’ = a-bf + cf2-df3,胎面胶介电常数与频率之间的关系可表示为ε’=a-bf-cf2-df3,内衬层胶介电常数与频率之间的关系可表示为ε’ =a-bf--cf2+df3,胎侧胶介电损耗角正切值与频率之间的关系可表示为tanδ=a-bf-cf2+df3,异戊橡胶、胎面胶、内衬层胶及帘布层胶介电损耗角正切值与频率之间的关系可表示为=anδ-bf+ cf2-df3。
(3)对于三种尺寸的五种胶块,胶块在静止状态下经微波加热后温度分布不均匀,热点集中在胶块的中心区域;在相同的微波硫化工艺中,胶块中心层2#、5#及8#测温点的温度与加热时间之间的关系可表示为t=ψ1+ψ2τ-ψ3τ2,除中心层之外测温点温度与加热时间之间的关系可表示为t=ψ1 + ψ2τ+ ψ3τ2。
橡胶微波-传统联合加热硫化研究
橡胶微波-传统联合加热硫化研究的报告，800字
本报告旨在探讨橡胶微波-传统联合加热硫化的研究。
橡胶硫化是用于生产橡胶产品的一项必要工艺。
这种硫化可以利用单独加热或联合加热来实现，其中联合加热包括微波加热和传统加热（电热或火热）。
由于橡胶微波-传统联合加热硫
化的效率更高，因此不断受到重视。
本研究的目的是使用橡胶微波-传统联合加热方式硫化橡胶，
然后比较其与其他加热方式的性能。
首先，实验中所使用的橡胶分子量为1450，混合物的甲苯和甲苯乙烯的比例为1：1，
固定电流强度为4 A / g。
实验过程中，控制微波功率为500 W，将橡胶样品均匀分布在微波炉内，电热加热温度为165°C。
实验结果表明，在微波-传统联合加热条件下硫化后的橡胶样
品具有较高的弹性和良好的机械性能，而在单独加热条件下硫化的样品的性能不如微波-传统联合加热方式。
通过对本研究的分析，发现橡胶微波-传统联合加热硫化方式
可以大大提高橡胶硫化的效率，提升橡胶制品的性能，进而提高生产效率。
然而，本报告中的研究只是一个开始，还需要更多的研究来进一步证实联合加热硫化橡胶的效果。
综上所述，本报告证明了橡胶微波-传统联合加热硫化是一种
高效且有效的橡胶硫化方式，可以提高橡胶制品的性能。
未来的研究将更加细致，探索更多的可能性，期望能为橡胶硫化领域带来更多的发展。

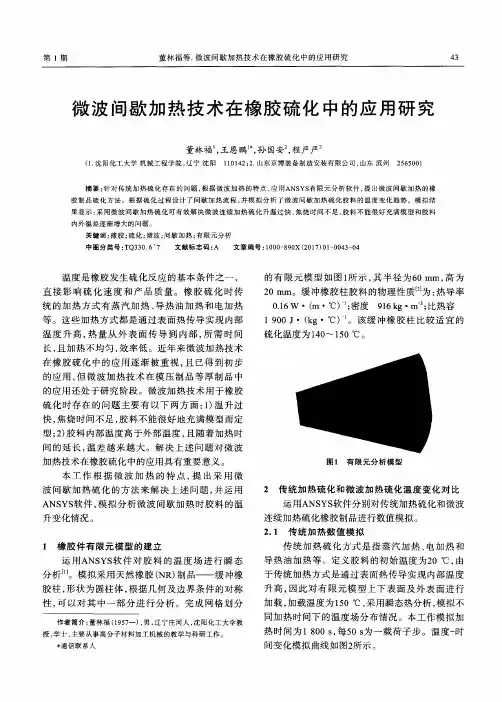

微波间歇加热技术在橡胶硫化中的应用研究
温度 是橡胶 发生 硫化 反应 的基 本条件 之 一 ， 直 接 影 响 硫 化 速 度 和 产 品质 量 。橡 胶 硫 化 时 传 统 的加 热方 式 有蒸 汽 加 热 、导热 油 加 热 和 电加 热 等 。这 些加 热方 式都是 通过 表面 热传 导实 现 内部 温 度 升 高 ，热 量 从 外 表 面 传 导 到 内部 ，所 需 时 间 长 ，且 加热 不均匀 ，效 率低 。近年 来微 波加 热技 术 在橡 胶硫 化 中的应 用 逐 渐被 重 视 ，且 已得 到 初 步 的应 用 ，但 微 波加 热 技术 在 模压 制 品等厚 制 品 中 的应用 还处 于研 究 阶段 。微 波加 热技 术用 于橡 胶 硫化 时存 在 的问题 主 要 有 以下 两方 面 ：１）温 升 过 快 ，焦 烧 时间不足 ，胶 料不 能很好 地充 满模 型而定 型 ；２）胶料 内部 温度 高于外 部温度 ，且 随着加 热 时 间 的延 长 ，温 差越 来 越 大 。解 决 上 述 问题 对 微 波 加热技术在橡 胶硫化 中的应用具有 重要意义 。
摘 要 ：针 对 传 统 加 热 硫化 存 在 的 问题 ，根 据 微 波 加 热 的 特 点 ，应 用 ＡＮＳＹＳ有 限 元 分 析 软件 ，提 出微 波 间 歇 加 热 的橡 胶制 品硫 化 方 法 。根 据 硫 化 过 程 设 计 了 间歇 加 热 流 程 ，并 模 拟 分 析 了 微 波 间歇 加 热 硫 化 胶 料 的 温 度 变化 趋 势 。模 拟结 果显 示 ：采 用 微 波 间 歇 加 热硫 化 可 有 效 解 决微 波 连续 加 热 硫 化 升 温 过快 、焦烧 时 间不 足 、胶 料 不 能很 好 充 满 模 型 和 胶料 内外 温 差逐 渐 增 大 的 问题 。
复合胶微波连续硫化生产线对橡胶制品性能的影响研究
复合胶微波连续硫化生产线对橡胶制品性能的影响研究摘要：橡胶制品在工业生产中的广泛应用，对其性能要求也越来越高。
近年来，复合胶微波连续硫化生产线逐渐受到人们的关注，因其高效率、节能环保等优势成为研究热点。
本文通过对橡胶制品在复合胶微波连续硫化生产线下的性能影响进行研究，探讨其在橡胶制品生产中的应用前景。
1. 引言橡胶制品广泛应用于汽车、建筑、医疗等领域，其性能直接关系到产品的质量和可靠性。
传统的硫化方法存在一些问题，如能耗高、硫化时间长等。
因此，寻求一种高效、节能的硫化方法对于橡胶制品生产具有重要意义。
2. 复合胶微波连续硫化生产线的原理复合胶微波连续硫化生产线是指利用微波技术将橡胶混合料通过连续加热的方式，使其在较短的时间内完成硫化反应。
该生产线由微波发生设备、传送带、加热装置等组成，能够实现快速、均匀的硫化过程。
3. 复合胶微波连续硫化生产线对橡胶制品性能的影响3.1 硫化速度复合胶微波连续硫化生产线具有较高的加热速度，在硫化过程中能够快速提高硫化温度，促进硫化反应的进行。
与传统硫化方法相比，复合胶微波连续硫化可以大幅缩短硫化时间，提高生产效率。
3.2 硫化均匀性复合胶微波连续硫化生产线的加热方式具有较好的均匀性，能够保证橡胶混合料内部的温度分布均匀。
相比之下，传统热风硫化容易导致热传导不均匀，造成橡胶制品硫化不均匀现象。
复合胶微波连续硫化能够有效改善橡胶制品硫化均匀性，提高产品质量。
3.3 橡胶材料的物理性能研究结果表明，通过复合胶微波连续硫化生产线硫化的橡胶制品具有较高的拉伸强度和断裂伸长率。
这是因为复合胶微波连续硫化过程中，在较短的时间内高温硫化，使得橡胶材料的分子间交联更加均匀，形成了更强的网络结构。
3.4 成本效益复合胶微波连续硫化生产线相比传统热风硫化方式，具有较好的能源利用效率，能够显著节约能源消耗。
同时，由于硫化时间缩短，生产效率提高，减少了人力和设备投入。
因此，从成本角度考虑，复合胶微波连续硫化生产线具有良好的经济效益。
微波辐射凝固天然橡胶硫化胶热氧降解动力学的研究
微波辐射凝固天然橡胶硫化胶热氧降解动力学的研究摘要：本文通过热氧降解动力学的方法研究了微波辐射凝固天然橡胶硫化胶的性能。
结果表明，微波固化可以降低天然橡胶硫化胶析出类型和结晶能，从而提高析出度、弹性模量和抗弯强度。
此外，热氧降解动力学也可以调节硫化分子量和析出类型，从而改善材料性能。
关键词：微波辐射凝固，天然橡胶硫化胶，热氧降解动力学正文：本文旨在通过热氧降解动力学的方法研究微波辐射凝固天然橡胶硫化胶的性能。
在实验中，我们采用了常规的合成方法制备天然橡胶硫化胶，探讨了微波辐射凝固对其结构-性能的影响。
与通常的热固化相比，微波固化可以降低天然橡胶硫化胶析出类型和结晶能，从而提高析出度、弹性模量和抗弯强度。
此外，热氧降解动力学也可以调节硫化分子量和析出类型，从而改善材料性能。
研究结果表明，微波辐射凝固和热氧降解动力学可以有效改善天然橡胶硫化胶的性能。
本研究为进一步实现这种高性能复合材料的开发提供了有价值的参考。
研究表明，在热氧降解动力学方面，结果表明微波辐射凝固的处理可以有效地降低硫化分子量，增加析出度，并改进抗弯强度。
与传统热处理相比，微波辐射凝固可以获得更高的弹性模量，并可以更好地提高抗弯强度。
此外，同时考虑微波辐射凝固和热氧降解动力学处理方法也可以获得良好的硫化分子量和析出类型，从而改善材料的性能。
在此基础上，本文还进一步研究了改善材料性能的微波辐射凝固参数，例如功率、频率、温度和时间等。
结果表明，当功率为500 W、频率为2.45 GHz、温度为150 °C、时间为3 min时，可以有效获得更高的抗弯强度和弹性模量。
本文证实了微波辐射凝固和热氧降解动力学处理可以有效改善天然橡胶硫化胶的性能，从而提供新的见解。
此外，本文研究的工作还提供了调控材料性能的有效方法，为进一步开发具有良好性能的复合材料提供了参考和建议。
在未来的研究中，我们可以考虑不同的凝固工艺和不同的环境条件，了解它们对材料性能的影响。
复合胶微波连续硫化生产线中加热均匀性的研究
复合胶微波连续硫化生产线中加热均匀性的研究近年来，复合胶微波连续硫化生产线在橡胶制品生产领域得到了广泛应用。
然而，加热均匀性一直是制约该生产线稳定性和质量的重要因素。
本文将对复合胶微波连续硫化生产线中加热均匀性进行深入研究，并提出相应的改进措施。
复合胶微波连续硫化生产线是一种高效的橡胶制品生产工艺。
其核心部件是微波加热器，通过引入微波能量来加热橡胶材料，从而实现连续硫化。
然而，由于橡胶材料的热导率不均匀以及反射和吸收微波能量的差异，导致加热均匀性存在问题。
这些问题包括热点和冷点的出现，局部硫化过度或者不完全，影响产品的质量和稳定性。
为了解决这些问题，我们针对复合胶微波连续硫化生产线中的加热均匀性进行了一系列实验研究。
首先，我们对橡胶材料的热导率进行了测试，并制定了相应的修正方法。
通过在生产线中增加热散热装置，能够有效减少热点的出现，并提高加热均匀性。
其次，我们对微波加热器的设计进行了改进。
采用多点辐射的方式，将微波能量均匀地分布到整个加热区域，避免了高能量聚集在局部的问题。
同时，我们还增加了微波加热器的控制系统，能够根据橡胶材料的性质和需求进行智能调节，确保加热均匀性。
另外，我们还对硫化反应进行了深入研究。
通过控制硫化温度、时间和压力等参数，优化硫化反应条件，从而提高产品的硫化均匀性。
同时，我们还开发了一种在线监测系统，能够实时监测硫化反应的进程，及时发现并修正不均匀加热现象。
在实验研究的基础上，我们得出了一些结论和建议。
首先，复合胶微波连续硫化生产线中加热均匀性可以通过改进热导率和加热器设计来提高。
其次，合理控制硫化反应条件和加热参数可以有效改善加热均匀性。
最后，引入在线监测系统可以实时监控硫化反应的均匀性，并及时进行调整和修正。
综上所述，复合胶微波连续硫化生产线中加热均匀性的研究是一项重要课题。
通过研究橡胶材料的热导率，改进加热器设计，优化硫化反应条件和引入在线监测系统等措施，可以有效提高加热均匀性，保证产品质量和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
秒到一两分钟的时间。热风硫化设备使橡胶条保持 在硫化所需要的温度范围内继续硫化。冷却段用来 把橡胶条冷却到可进行裁断收集等操作的温度。牵 引机提供橡胶条前进的动力。
以上只是硫化一般橡胶条的基本配置。当硫化
0c59f8ea 工业微波设备 /
带骨架的橡胶条时，在挤出机的前段还配有钢芯供 给设备，在后段根据需要有时还配有打孔机、钢芯 成型机等设备;当硫化非条状连续式产品时不需要 裁断机。
牵引机提供橡胶条前进的动力。当冷却段采用 空气冷却并配备输送带时，因生产线各部分都有动 力也可不用牵引机。截断机用来把橡胶条按需要的
长充截断。
以上只是硫化一般橡胶条的基本配置，当硫化 带骨架橡胶条时在挤出机的前段还配有钢芯供给 设备，在后段根据需要有时还配有打孔机、钢芯成 型机等设备；当硫化非条状连续式产品时又不需要
目前我国也已采用微波硫化新技术和新工艺， 并从德国、日本、西班牙、英国等国家引进了几十 条微波密封条连续硫化生产线，大部分已正常投入
使用。随着微波能应用技术的发展，有些引进设备 的厂家与微波能应用厂家合作，开始着手对进口橡 胶硫化设备所存在的问题进行改造，使其产品质量 和产量有了较大提高。同时微波能应用厂家也先后 研制了一些相关橡胶微波硫化设备。
量穿透到被加热介质内部直接进行整体加热，因此 加热迅速，高效节能，大大缩短了橡胶硫化时间， 使其加热均匀性更好，硫化质量较高，并可采用自 动化控制，大大改善工人劳动条件。
上世纪 70 年代以来，微波能应用技术在国外
0c59f8ea 工业微波设备 /
不仅广泛用于各种挤压胶条、胶管的硫化预热，而 且已用于各类轮胎的硫化预热。
0c59f8ea 工业微波设备 /
近年来，橡胶微波硫化已日益走向成熟。2000 年以后，橡胶微波硫化设备得到了非常广泛的应 用。目前国内市场使用的国产橡胶微波硫化设备保 守估计应在 150 台（套）以上。在上海、浙江、河 北等地使用的厂家尤其多。
微波橡胶硫化生产线包括挤出机（配套）、高 温定型设备、微波硫化设备、热风硫化设备、冷却 段、牵引机、裁断机、打孔机等。挤出机用来把橡 胶原料挤压成需要的形状和结构，挤压成型的橡胶 分为单层橡胶（海绵或实芯胶）、二层复合橡胶（海 绵和实芯胶）、三层复合橡胶（钢芯、海绵和实芯
微波作为一种新的能源，目前已在橡胶硫化预 热领域得到广泛应用。
橡胶的硫化过程是指在一定条件下，胶料中的 生胶与硫化剂发生化学反应，使其由线型结构的大 分子交联成为立体网状结构的大分子，从而获得橡
胶优良性能。为实现这一反应，必须外加能量使之 达到一定的硫化温度。由于橡胶导热性能差，传统 方法是将胶料采用蒸汽或远红外加热等硫化工艺。 但由于加热温度是由介质外部向内部慢慢地热传 导，所以加热时间长、效率低、硫化均匀性不好。 而微波加热与传统加热方式完全不同，是将微波能
0c59f8ea 工业微波设备 /
目前橡胶的微波硫和广阔的市场。微波橡胶硫化生产线 及工艺介绍
微波橡胶硫化生产线包括挤出机（配套）、高 温定型设备、微波硫化设备、热风硫化设备、冷却 段、牵引机、裁断机、打孔机等
0c59f8ea 工业微波设备 /
下面简单介绍一下各部分的功能及基本参数：
热风硫化设备使橡胶条保持在硫化所需要的 温度范围内继续硫化，热风温度 160-250 度（可
0c59f8ea 工业微波设备 /
调）。这一段根据产量和硫化所需时间的不同长度 和功率的变化都比较大，长度从 10 米到 60 米功率 从 30 千瓦 100 多千瓦都有可能。这一段以及微波 硫化段的热风加热方式有电加热和燃烧加热两种， 燃烧加热有可分为燃煤两种，其中电加热方便、干 净但能耗和费用都比较高，燃煤能耗和费用都是最
挤出机用来把橡胶原料挤压成需要形状和结 构，挤压成型的橡胶分为单层橡胶（海绵或实芯 胶）、二层复合橡胶（海绵和实芯胶）、三层复合橡 胶（钢芯、海绵和实芯胶），四层复合橡胶等，对
应不同的橡胶种类和规格所使用挤出机的结构和 性能也有所不同。
高温定型设备主要用来把刚挤压成型的橡胶 采用高温迅速将其表面硫化定型以防止其变形或 与输送带粘连而破坏其表面；对于强度较好又不太
0c59f8ea 工业微波设备 /
粘的橡胶品种可以不用，也有厂家采用在微波硫化 设备的进口处加一节高温段来达到此效果而不在 单独做。
微波硫化设备利用微波加热速度整体加热到 硫化所需要的温度，这一过程只需要几十秒到一两
分钟的时间；这一段长度通常在 6-8 米，微波功率 10-15 千瓦（可调）；并配有热风循环系统，热风 温度 160-250 度（可调），热风功率在 30 千瓦左右。
低的但污染大，所在需要功率不大的情况下一般选 用电加热，功率比较大的情况下选用燃油加热。
冷却段用来把橡胶条冷却到可进行截断收集 等操作的温度。根据冷却方式的不同分为水冷却和 空气冷却两种，水冷却还配备吹干机来吹干橡胶条
0c59f8ea 工业微波设备 /
表面的水分；截面比较大的橡胶条一般采用水冷 却，反之则采用空气冷却。
0c59f8ea 工业微波设备 /
截断机。
微波橡胶硫化生产线可以连续生产单层橡胶 （海绵或实芯胶）、二层复合橡胶（海绵和实芯胶）、 三层复合橡胶（钢芯、海绵和实芯胶），四层复合 橡胶以及单件成型的橡胶制品，硫化温度在
160-250 度可调，输送带速度一般在 1-10 米/分之 间可调，产量从每小时几公斤到每小时几百公斤都 可做到；对于体积很大的发泡橡胶还可以采用炉式 微波橡胶硫化设备。微波橡胶
0c59f8ea 工业微波设备 /
胶）、四层复合橡胶等，对应不同的橡胶种类和规 格所使用挤出机的结构和性能也有所不同。高温定 型设备主要用来把刚挤压成型的橡胶采用高温迅 速将其表面硫化定型，防止其变形或与输送带粘连 而破坏其表面。微波硫化设备利用微波加热速度整 体加热到硫化所需要的温度，这一过程只需要几十
