小型超市管理系统ER图和数据流程图
超市管理数据流图
对流程进行分析是发现现行系统中存在问题和不合理地方，优化处理过程，以便在系统建设中予以克服和改进。
对流程进行分析的目的是掌握现行系统状况，确立系统逻辑模型。
本论文采用了数据流程图的方法，数据流程图（Data Flow Diagram，DFD）是几种简单的符号综合描述信息在系统中的流动、存储、加工和流出等逻辑关系的图表。
数据流程图是结构化系统分析的主要工具，也是编写系统资料、设计系统总体逻辑模型的有力工具。
它不但可以表达数据在系统内部的逻辑流动，而且可以表达系统的逻辑功能和数据的逻辑变换。
数据流程图有四种基本符号：外部实体、数据存储、处理逻辑、数据流，如图1所示：外部实体数据存储处理逻辑数据流图1 数据流程图的四种基本符号我的毕业设计题目是：小型超市便利店商品和销售管理系统的设计与实现。
其流程设计涉及到会员管理，商品分类管理，商品管理，员工管理，调价管理，进货管理，退货管理，销售管理。
具体的流程图（0层数据流图）如图2所示：图2 生产管理信息化系统0层数据流图（1）数据流分析超市管理的系统内容主要包括会员管理，商品分类管理，商品管理，员工管理，调价管理，进货管理，退货管理，销售管理。
首先由管理员来管理首要的管理，还有店家对此进行查询与审核其是否可行。
具体流程（1层数据流图）如图3所示：图3 生产任务管理1层数据流图会员管理内容包括会员创建、会员审核、会员确定以及会员信息修改。
首先由客户提出办理会员进行会员创建，接着对客户所填写的资料进行审核，如果审核有问题，则进行会员信息的修改，确定无误后再同意办理会员。
会员管理的细化图如图4所示：图4 会员管理细化数据流图管理员对商品进行分类和管理，并注意商品的供应情况。
商品管理的细化图如图5所示：图5 商品管理细化数据流图员工管理的内容主要包括员工的基本信息登记管理，对员工的权限管理。
员工管理的细化图如图6所示：图6 员工管理细化数据流图进货管理包括要检查仓库里是否需要存货。
超市管理系统数据流程图

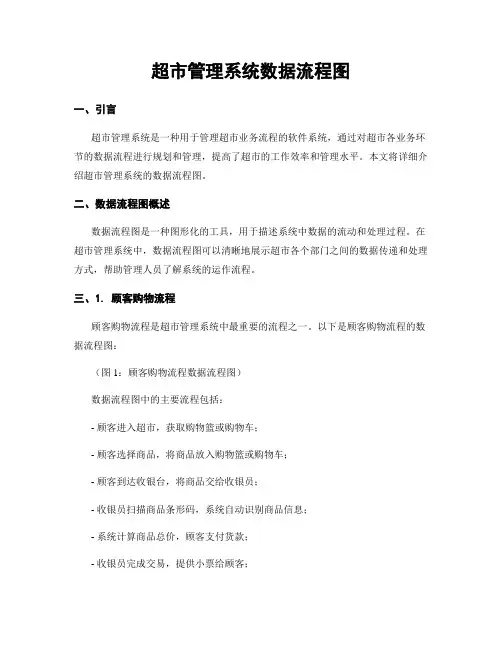

超市管理系统数据流程图一、引言超市管理系统是一种用于管理超市业务流程的软件系统，通过对超市各业务环节的数据流程进行规划和管理，提高了超市的工作效率和管理水平。
本文将详细介绍超市管理系统的数据流程图。
二、数据流程图概述数据流程图是一种图形化的工具，用于描述系统中数据的流动和处理过程。
在超市管理系统中，数据流程图可以清晰地展示超市各个部门之间的数据传递和处理方式，帮助管理人员了解系统的运作流程。
三、1. 顾客购物流程顾客购物流程是超市管理系统中最重要的流程之一。
以下是顾客购物流程的数据流程图：（图1：顾客购物流程数据流程图）数据流程图中的主要流程包括：- 顾客进入超市，获取购物篮或购物车；- 顾客选择商品，将商品放入购物篮或购物车；- 顾客到达收银台，将商品交给收银员；- 收银员扫描商品条形码，系统自动识别商品信息；- 系统计算商品总价，顾客支付货款；- 收银员完成交易，提供小票给顾客；- 顾客离开超市。
2. 商品管理流程商品管理是超市管理系统中的核心流程之一。
以下是商品管理流程的数据流程图：（图2：商品管理流程数据流程图）数据流程图中的主要流程包括：- 供应商提供商品信息，包括商品名称、价格、库存等；- 超市管理员录入商品信息到系统中；- 系统自动生成商品编号，用于唯一标识商品；- 系统更新商品库存信息，包括进货、销售等；- 收银员查询商品信息，包括价格、库存等。
3. 会员管理流程会员管理是超市管理系统中的重要流程之一。
以下是会员管理流程的数据流程图：（图3：会员管理流程数据流程图）数据流程图中的主要流程包括：- 顾客申请成为会员，填写个人信息；- 系统验证个人信息的真实性；- 系统生成会员卡号，用于唯一标识会员；- 会员使用会员卡购物，享受会员优惠；- 系统记录会员购物信息，包括消费金额、积分等；- 会员查询积分、消费记录等信息。
四、总结超市管理系统数据流程图清晰地展示了超市各个部门之间的数据传递和处理方式，帮助管理人员了解系统的运作流程。
管理信息系统数据流程图和业务流程图和E-R图
1.采购部查询库存信息及用户需求，若商品的库存量不能满足用户的需要，则编制相应的采购订货单，并交送给供应商提出订货请求。
供应商按订单要求发货给该公司采购部，并附上采购收货单。
公司检验人员在验货后，发现货物不合格，将货物退回供应商，如果合格则送交库房。
库房管理员再进一步审核货物是否合格，如果合格则登记流水帐和库存帐目，如果不合格则交由主管审核后退回供应商。
画出物资订货的业务流程图。
（共10分）2．在盘点管理流程中，库管员首先编制盘存报表并提交给仓库主管，仓库主管查询库存清单和盘点流水账，然后根据盘点规定进行审核，如果合格则提交合格盘存报表递交给库管员，由库管员更新库存清单和盘点流水账。
如果不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。
根据以上情况画出业务流程图和数据流程图。
（共15分）3.“进书”主要指新书的验收、分类编号、填写、审核、入库。
主要过程：书商将采购单和新书送采购员；采购员验收，如果不合格就退回，合格就送编目员；编目员按照国家标准进行的分类编号，填写包括书名，书号，作者、出版社等基本信息的入库单；库管员验收入库单和新书，如果合格就入库，并更新入库台帐；如果不合格就退回。
“售书”的流程：顾客选定书籍后，收银员进行收费和开收费单，并更新销售台帐。
顾客凭收费单可以将图书带离书店，书店保安审核合格后，放行，否则将让顾客到收银员处缴费。
画出“进书”和“售书”的数据流程图。
进书业务流程：书商采购单/新书采购员入库单退书单编目员合格新图书库管员入库单入库台帐进书数据流程：采购单审核P3.1编目处理p3.2入库单处理p3.3供应商F3.1采购单F3.2不合格采购单F3.3合格采购单F10入库单F3.4不合格入库单S2图书库存情况存档管理员F9入库够书清单F3.5合格入库清单售书业务流程：顾客新书收银员收费单销售台帐保安未收费的书收费单/书售书数据流程：收费处理P1.1审核处理P1.2E1顾客F6购书单计划F1.1收费单F1.2不合格收费单S02S01S03S04图书库存情况存档F4销售清单图书销售存档顾客需求图书情况存档顾客基本情况存档F4销售清单F5顾客需求图书清单F3顾客基本情况4.背景：若库房里的货品由于自然或其他原因而破损，且不可用的，需进行报损处理，即这些货品清除出库房。
超市管理系统数据流程图
超市管理系统数据流程图一、引言超市管理系统是一个用于管理超市日常运营的软件系统。
它通过自动化处理超市的各项业务流程，提高了工作效率，降低了人力成本，并且能够提供准确的数据分析和报告，匡助管理者做出决策。
本文将详细介绍超市管理系统的数据流程图。
二、数据流程图概述数据流程图是一种图形化的工具，用于描述信息在系统中的流动和处理过程。
它由一系列的过程、数据流、数据存储和外部实体组成，以显示系统中的数据流动和处理。
三、超市管理系统数据流程图1. 登录流程用户通过输入用户名和密码登录超市管理系统。
系统验证用户的身份信息，并根据用户的权限分配相应的操作权限。
2. 商品管理流程2.1 商品录入流程管理员通过超市管理系统录入商品信息，包括商品名称、价格、库存等。
系统将商品信息存储在数据库中，并生成惟一的商品编号。
2.2 商品查询流程用户可以通过超市管理系统查询商品信息。
用户输入商品名称或者编号，系统根据输入的关键字在数据库中进行匹配，并返回相应的商品信息。
2.3 商品修改流程管理员可以通过超市管理系统修改商品信息。
管理员选择要修改的商品，并输入新的商品信息，系统将更新数据库中的商品信息。
2.4 商品删除流程管理员可以通过超市管理系统删除商品信息。
管理员选择要删除的商品，系统将从数据库中删除相应的商品信息。
3. 销售管理流程3.1 销售定单录入流程收银员通过超市管理系统录入销售定单信息，包括销售日期、销售商品、销售数量等。
系统将销售定单信息存储在数据库中，并生成惟一的定单编号。
3.2 销售定单查询流程管理员可以通过超市管理系统查询销售定单信息。
管理员输入定单编号或者日期范围，系统根据输入的关键字在数据库中进行匹配，并返回相应的销售定单信息。
3.3 销售统计流程超市管理系统可以根据销售定单信息生成销售统计报表。
系统根据销售日期范围统计销售额、销售量等数据，并生成相应的报表。
4. 库存管理流程4.1 入库流程管理员通过超市管理系统录入入库信息，包括入库日期、入库商品、入库数量等。
超市管理系统数据流程图
超市管理系统数据流程图超市管理系统是一种用于管理超市日常运营的软件系统。
它涵盖了从商品采购到销售、库存管理、会员管理等多个方面的业务流程。
下面是超市管理系统的数据流程图，详细描述了系统中各个模块之间的数据流动和处理过程。
1. 采购管理模块在超市管理系统中，采购管理模块负责处理商品的采购流程。
当超市需要进货时，管理员通过系统录入采购订单，包括商品名称、数量、供应商等信息。
系统将采购订单保存在数据库中，并生成采购单号。
采购员根据采购单号选择供应商，进行商品采购。
采购员将采购的商品信息输入系统，并生成采购入库单。
系统将采购入库单中的商品信息更新到库存管理模块。
2. 销售管理模块销售管理模块是超市管理系统中最核心的模块之一。
当顾客购买商品时，收银员通过系统录入销售订单，包括商品名称、数量、价格等信息。
系统根据销售订单中的商品信息，从库存管理模块中扣减相应数量的商品库存。
系统还会根据销售订单中的会员信息，计算会员积分，并更新会员管理模块中的积分信息。
销售订单完成后，系统会生成销售单号，并打印销售小票供顾客核对。
3. 库存管理模块库存管理模块负责记录和管理超市的商品库存信息。
当采购入库单生成后，系统会将其中的商品信息更新到库存管理模块中。
系统会根据库存管理模块中的商品库存信息，实时计算商品的可售数量，并提供给销售管理模块使用。
当销售订单生成后，系统会从库存管理模块中扣减相应数量的商品库存。
当商品库存低于设定的阈值时，系统会自动生成库存报警信息，提醒管理员进行补货。
4. 会员管理模块会员管理模块用于管理超市的会员信息。
当顾客申请成为会员时，系统会记录其个人信息，并生成会员卡号。
系统会根据顾客的消费情况，累计会员积分，并提供积分查询功能。
当顾客在超市购物时，系统会根据会员卡号自动识别其会员身份，享受相应的优惠和积分累计。
5. 报表统计模块报表统计模块用于生成超市的经营报表和统计分析。
系统会根据销售订单和采购订单的数据，生成销售统计报表、采购统计报表、库存统计报表等。
超市管理系统数据流程图
超市管理系统数据流程图概述：超市管理系统是一种用于管理超市日常运营的软件系统。
它涵盖了从商品采购到销售，以及库存管理、会员管理等一系列功能。
本文将详细描述超市管理系统的数据流程图，包括各个模块之间的数据流动和处理过程。
1. 采购模块：在超市管理系统中，采购模块负责管理商品的采购流程。
当超市需要进货时，管理员会填写采购定单，包括商品名称、数量、供应商等信息。
系统会生成采购单，并将数据流向供应商管理模块。
供应商管理模块会将供应商信息与采购单进行匹配，并生成供应商发货单。
发货单数据会流向收货模块。
2. 收货模块：收货模块负责接收供应商发货的商品，并进行入库处理。
当收货员收到发货单后，会核对商品信息和数量，然后将数据流向库存管理模块。
库存管理模块会更新商品的库存数量，并生成入库记录。
3. 销售模块：销售模块是超市管理系统的核心功能之一。
当顾客购买商品时，收银员会通过系统录入商品信息和数量，系统会自动计算总金额，并生成销售定单。
销售定单数据会流向库存管理模块。
库存管理模块会更新商品的库存数量，并生成销售出库记录。
销售定单数据还会流向会员管理模块，以便更新会员积分和消费记录。
4. 库存管理模块：库存管理模块负责管理超市的库存情况。
它会根据采购模块和销售模块的数据流动，实时更新商品的库存数量。
当库存数量低于设定的阈值时，系统会生成库存不足报警信息，通知管理员进行补货。
5. 会员管理模块：会员管理模块用于管理超市的会员信息和会员积分。
当顾客办理会员卡时，管理员会录入顾客的个人信息和会员卡号。
当顾客购买商品时，系统会根据消费金额自动计算积分，并更新会员的积分和消费记录。
会员管理模块还提供了查询会员信息、修改会员信息等功能。
6. 报表模块：报表模块用于生成各种统计报表，匡助管理员了解超市的经营情况。
例如，管理员可以通过报表模块查看每日销售额、商品销售排行榜、会员消费统计等信息。
报表模块的数据来源于销售模块、库存管理模块和会员管理模块。
超市管理系统数据流程图
超市管理系统数据流程图超市管理系统是一个用于管理超市日常运营的软件系统，它涵盖了从商品采购到销售和库存管理的各个环节。
以下是超市管理系统的数据流程图，详细描述了系统中各个模块之间的数据流动和处理过程。
1. 顾客管理模块顾客管理模块负责记录顾客的个人信息和购买历史。
当顾客进入超市时，系统会要求顾客提供个人信息，并为其分配一个惟一的顾客ID。
该信息将被存储在顾客数据库中，以便后续使用。
当顾客购买商品时，系统会将购买记录与顾客ID关联，并更新顾客的购买历史。
2. 商品管理模块商品管理模块负责管理超市的商品信息和库存。
当超市采购新商品时，系统会要求工作人员输入商品信息，包括商品名称、价格、供应商等，并为其分配一个惟一的商品ID。
该信息将被存储在商品数据库中。
当商品进入超市库存时，系统会更新库存信息，并将库存变动记录下来。
3. 销售管理模块销售管理模块负责处理顾客的购买行为和生成销售报告。
当顾客购买商品时，系统会根据顾客ID和商品ID来记录销售信息，并更新库存信息。
同时，系统会根据销售数据生成销售报告，包括销售额、销售数量、销售额排名等统计信息。
4. 采购管理模块采购管理模块负责处理超市的采购需求和供应商管理。
当超市需要采购商品时，系统会根据库存信息和销售预测生成采购需求，并将采购需求发送给供应商。
供应商收到采购需求后，可以通过系统回复确认或者提供替代商品。
系统会根据供应商的回复更新采购状态和库存信息。
5. 库存管理模块库存管理模块负责监控和调整超市的库存水平。
系统会定期检查库存信息，并根据销售和采购数据进行库存调整。
当库存低于设定的安全库存水平时，系统会生成库存警报，并通知相关人员进行补货。
6. 报表管理模块报表管理模块负责生成各类报表，以匡助管理层进行决策和分析。
系统会根据销售、库存和采购数据生成销售报表、库存报表、采购报表等，并提供数据分析功能，如销售趋势分析、库存周转率分析等。
以上是超市管理系统的数据流程图，描述了系统中各个模块之间的数据流动和处理过程。
数据流程图与E-R图
•浏览： 1404简介E—R图也叫做实体—联系图（Entity Relationship Diagram），提供了表示实体类型、属性和联系的方法，是用来用来描述现实世界的概念模型.对于计算机专业的软件系统项目分析等文档是比较不可或缺的一项内容。
下面就讲讲怎么使用Mircosoft Office Visio 2003绘制标准的E-R图。
工具•Microsoft Office Visio 2003NO1。
添加好必要的图形1. 由于Visio 2003默认的绘图模板并没有E—R图这一项，但是画E-R图必须的基本图形Visio 2003还是有的，所以我们就得先把必要的图形添加到“我的模板”。
以添加椭圆和矩形为例，打开Visio2003，在主界面的选择绘图类型下选择“框图"，然后选择“基本框图”2. 在基本框图的的可选图形中找到椭圆形，右击，选择“添加到我的形状"，然后选择“添加到新模具”3. 然后就是出现一个保存对话框,文件名处我们打上“ER图”,这样，Visio就为我们新建了一个名为“ER图”的绘图模具，并且把椭圆加入了该模具中4. 接下来就是继续添加需要的图形。
找到矩形，右击，选择“添加到我的形状”，这次不是选择“添加到新模具”，而是添加到“ER图”5. 重复上述步骤直到把画ER图所需的所有图形（矩形，椭圆,菱形，直线)添加完毕。
需要注意的是，并不是上述图形都能在“基本框图”下找到.比如直线可以在数据库的ORM图下找到，菱形则在流程图的基本流程图中NO2.开始绘制ER图1. 点击菜单栏的“文件”,依次选择“形状”,“我的形状"，“ER图”2. 这时候Visio 2003就进入了画图状态，可以看到我们自定义的ER图模型下，已经有绘制ER图必须的一些图形了。
看到界面的左边，选中“矩形”这个画图模型，按住鼠标左键不放，直接拖动到中间的带有标尺的画图区域，双击图形可以在里面输入文字3. 根据ER图的规则开始我们想要的绘图，矩形表示实体，椭圆表示实体的属性，菱形表示实体与实体之间的联系，图形之间用线段连接，直到绘图基本完成4. 最后一个步骤，保存好绘制出来的图形。
超市综合管理系统综合流程图和数据字典
1.超市现行步骤图外部实体数据加工数据存放数据流2.数据字典数据元素：供货商资料。
组成：{供货商号，拼音编码，简称，名称，地址，电话，传真，电报，联络人，员工，备注。
}数据流名：用户资料。
说明：各大用户资料。
数据流起源：人工输入。
数据流去向：数据库并报表打印。
数据流组成：{用户编号，拼音编码，简称，名称，联络人，地址，邮编，电话，传真，电报，性质，员工，授信额度}【注：性质：企业类型；员工：本企业和其联络人。
】数据流名：员工信息。
说明：本企业各个员工信息。
数据流起源：人工输入。
数据流去向：数据库并多种报表打印。
数据流组成：{员工号，姓名，性别，出生年月，地址，身份证号，电话，手机，类别，部门，部门主管，备注。
}数据元素：仓库信息。
组成：{仓库号，仓库名，类别，管理员编号，备注。
}数据元素名：采购协议。
说明：用于维护企业和供货商签署采购协议。
组成：{供货商号，货号，进货价，付款方法，账期，签署日期，协议期限，备注。
}数据元素名：销售协议。
说明：用于维护企业和用户签署销售协议。
组成：{用户编号，货号，售价，付款方法，账期，签署日期，协议期限，备注。
}数据元素名：会员资料。
说明：超市会员基础信息。
组成：{会员编号，会员名，会员类别（一般会员、银会员、金会员），地址，电话，入会日期，积分，备注。
}数据元素名：采购订单。
说明：用于录入企业采购订单。
组成：{编号，供货商号，订购日期，有效起日，有效之止日，员工，制单员，税价累计，扣率，税率，不含税价，税额，备注。
}数据元素名：采购订单明细。
说明：用于录入企业进货单。
组成：{编号，订单号，货号，订货数量，进价，税价累计，扣率，税率，不含税价，税额，备注。
}数据元素名：进货单。
说明：用于录入企业进货单。
组成：{编号，供货商号，进货日期，员工，制单员，验收员，税价累计，不含税价，税额，订单号，备注。
}数据元素名：进货单明细。
说明：进货单明细。
组成：{编号，进货单号，货号，进货数量，进价，售价累计，扣率，税率，不含税价，税额，仓库号，货物数量，备注。
超市管理系统数据流程图
超市管理系统数据流程图超市管理系统是一个用于管理超市日常运营的软件系统。
它涵盖了从进货管理到销售管理的各个环节，以提高工作效率和准确性。
下面是超市管理系统的数据流程图，详细描述了系统中各个模块之间的数据流动和处理过程。
1. 登录模块用户通过输入用户名和密码登录系统。
系统验证用户身份后，进入主界面。
2. 主界面模块主界面展示了系统的各个功能模块，包括进货管理、销售管理、库存管理、财务管理等。
用户可以根据需要选择相应的功能模块。
3. 进货管理模块进货管理模块用于管理超市的商品进货流程。
具体流程如下：- 输入进货单：用户输入进货单号、供应商信息、进货日期等相关信息。
- 选择商品：用户从商品列表中选择需要进货的商品，并输入对应的数量和价格。
- 生成进货单：系统根据用户输入的信息生成进货单，并记录到数据库中。
- 更新库存：系统根据进货单的信息更新库存数量和成本。
4. 销售管理模块销售管理模块用于管理超市的商品销售流程。
具体流程如下：- 创建销售单：用户输入销售单号、顾客信息、销售日期等相关信息。
- 选择商品：用户从商品列表中选择需要销售的商品，并输入对应的数量。
- 检查库存：系统检查库存是否足够，如果不足则提示用户。
- 生成销售单：系统根据用户输入的信息生成销售单，并记录到数据库中。
- 更新库存：系统根据销售单的信息更新库存数量和销售额。
5. 库存管理模块库存管理模块用于管理超市的商品库存信息。
具体流程如下：- 查询库存：用户可以根据商品名称、类别等条件查询库存信息。
- 更新库存：用户可以手动更新库存数量和成本。
- 盘点库存：用户可以进行库存盘点，系统会与实际库存进行对照，生成盘点报告。
6. 财务管理模块财务管理模块用于管理超市的财务信息。
具体流程如下：- 记账：系统根据进货单和销售单的信息自动生成财务记录。
- 查询财务信息：用户可以根据日期、类型等条件查询财务信息。
- 生成报表：系统根据财务记录生成财务报表，包括进货报表、销售报表、利润报表等。
