铝塑膜技术资料
铝塑膜封装厚度计算

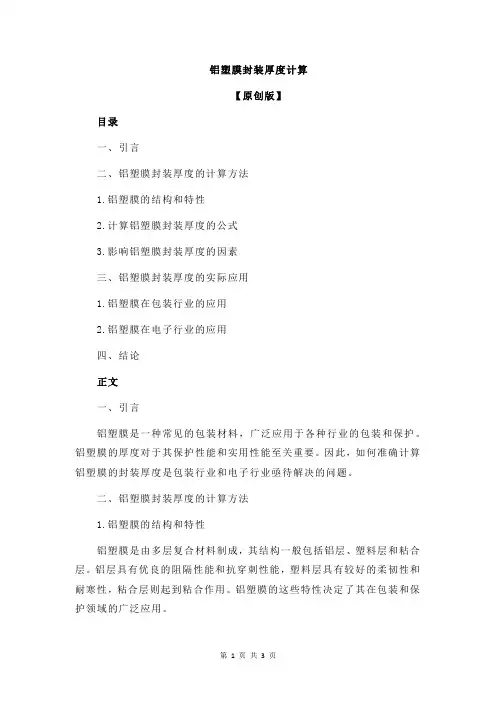

铝塑膜封装厚度计算【原创版】目录一、引言二、铝塑膜封装厚度的计算方法1.铝塑膜的结构和特性2.计算铝塑膜封装厚度的公式3.影响铝塑膜封装厚度的因素三、铝塑膜封装厚度的实际应用1.铝塑膜在包装行业的应用2.铝塑膜在电子行业的应用四、结论正文一、引言铝塑膜是一种常见的包装材料，广泛应用于各种行业的包装和保护。
铝塑膜的厚度对于其保护性能和实用性能至关重要。
因此，如何准确计算铝塑膜的封装厚度是包装行业和电子行业亟待解决的问题。
二、铝塑膜封装厚度的计算方法1.铝塑膜的结构和特性铝塑膜是由多层复合材料制成，其结构一般包括铝层、塑料层和粘合层。
铝层具有优良的阻隔性能和抗穿刺性能，塑料层具有较好的柔韧性和耐寒性，粘合层则起到粘合作用。
铝塑膜的这些特性决定了其在包装和保护领域的广泛应用。
2.计算铝塑膜封装厚度的公式铝塑膜的封装厚度可以通过以下公式计算：封装厚度 = （铝层厚度 + 塑料层厚度）×层数其中，铝层厚度、塑料层厚度和层数是影响铝塑膜封装厚度的主要因素。
3.影响铝塑膜封装厚度的因素（1）铝层厚度：铝层厚度越大，封装厚度就越大，其保护性能也越好。
但铝层厚度过大，会导致材料成本增加，且加工难度也越大。
（2）塑料层厚度：塑料层厚度对封装厚度有一定影响，但其影响程度较小。
塑料层厚度的增加可以提高铝塑膜的柔韧性和耐寒性，但过大则会影响材料的整体性能。
（3）层数：层数越多，封装厚度越大，保护性能越好。
但层数过多，会导致材料成本增加，且加工难度也越大。
三、铝塑膜封装厚度的实际应用1.铝塑膜在包装行业的应用在包装行业，铝塑膜广泛应用于食品、药品、化妆品等产品的包装。
不同的产品，对铝塑膜封装厚度的要求也不同。
例如，食品包装要求铝塑膜具有良好的阻隔性能和抗穿刺性能；药品包装则要求铝塑膜具有良好的抗菌性能和抗化学腐蚀性能。
2.铝塑膜在电子行业的应用在电子行业，铝塑膜常用于电子产品的封装和保护。
例如，铝塑膜可用于电池封装、电路板保护等。
铝塑膜分离技术
铝塑膜分离技术1. 简介铝塑膜分离技术是一种常用于废旧铝塑复合包装膜的处理方法。
随着包装行业的快速发展，铝塑膜的使用量不断增加，但处理难度也相应提高。
铝塑膜分离技术的出现，为有效回收铝塑膜提供了可行的解决方案。
2. 铝塑膜的特点铝塑膜是由铝箔和塑料薄膜复合而成的一种包装材料。
其特点如下：•高强度：铝塑膜的铝箔具有较高的机械强度，能够有效保护包装物。
•高隔氧性：铝箔具有良好的隔氧性能，可以防止包装物受到氧气的氧化。
•轻质：相比于纯铝箔，铝塑膜由于加入了塑料薄膜，整体重量较轻，有助于降低包装物运输成本。
3. 铝塑膜的回收挑战由于铝塑膜的结构特殊，其中的铝箔与塑料薄膜紧密复合，难以直接分离。
传统的物理分离方法不仅效率低下，还会对铝箔和塑料薄膜造成一定的损伤。
因此，如何高效地分离铝塑膜，回收其中的铝箔和塑料薄膜，成为一个亟待解决的问题。
3.1 传统分离方法的局限性传统的物理分离方法主要包括手工剥离、化学溶解、热分解等。
这些方法的局限性主要体现在以下几个方面：1.低效率：手工剥离和化学溶解需要大量人力和时间投入，且效果不佳。
2.资源浪费：热分解会导致铝箔和塑料薄膜的烧损，无法实现有效的资源回收利用。
3.环境污染：化学溶解和热分解会产生有毒废气和废液，对环境造成污染。
3.2 铝塑膜分离技术的优势铝塑膜分离技术作为一种新型的分离方法，具有以下优势：1.高效率：铝塑膜分离技术采用了先进的物理分离设备，能够快速高效地将铝箔与塑料薄膜分离。
2.无损分离：铝塑膜分离技术不会对铝箔和塑料薄膜造成损伤，可实现资源的完整回收利用。
3.环保节能：铝塑膜分离技术不需要使用化学药剂，减少了环境污染的风险。
4.经济可行：铝塑膜分离技术的设备成本相对较低，并且回收的铝箔和塑料薄膜具有一定的经济价值。
4. 铝塑膜分离技术的工艺流程铝塑膜分离技术的工艺流程一般包括以下几个步骤：4.1 剪切预处理首先，将废旧铝塑复合包装膜进行剪切预处理。
铝塑膜生产工艺
铝塑膜生产工艺
铝塑膜，即铝塑复合薄膜，是由一层铝薄片与一层塑料薄膜通过复合工艺制成的一种新型包装材料。
铝塑膜具有优良的阻隔性能，能够有效防止水分、氧气和阳光的侵入，使包装物更长时间地保持新鲜和优质。
铝塑膜广泛用于食品、药品、日化产品的包装以及电子产品的防潮、隔热等方面。
铝塑膜的生产工艺主要包括以下几个步骤：
1. 材料准备：铝薄片和塑料薄膜是铝塑膜的主要原材料。
铝薄片可通过加工切割铝卷得到，塑料薄膜通常选择聚乙烯（PE）或聚丙烯（PP）材料。
2. 铝薄片处理：将铝薄片进行平整、切割和整形处理，以满足后续的复合工艺要求。
处理完的铝薄片应保持干燥和清洁。
3. 塑料薄膜处理：将塑料薄膜进行剪切和整形处理，使其尺寸和厚度符合设计要求。
处理完的塑料薄膜应保持干燥和无尘。
4. 复合工艺：将铝薄片和塑料薄膜通过复合机器进行复合，一般采用热合和压合的方式。
在这个过程中，需要控制适当的温度和压力，使铝薄片与塑料薄膜紧密结合。
5. 后处理：对复合好的铝塑膜进行检查和修整，确保其质量和尺寸符合要求。
同时，可以根据需要对铝塑膜进行表面处理，如上光、切割成卷等。
6. 包装和储存：将生产好的铝塑膜进行包装和储存，以便后续的加工和使用。
铝塑膜在储存过程中应保持干燥、避光和避免与其他材料接触。
以上就是铝塑膜的生产工艺的基本步骤。
在实际生产中，还需要根据具体产品要求和工艺设备的不同进行适当的调整和改进。
铝塑膜生产工艺的优化将有助于提高生产效率和产品质量，满足市场需求。
铝塑膜技术资料
铝塑膜
成型工艺参考资料
Showa Denko K.K. Fine Carbon Department
一、昭和ALF的历史及优势
Confidential
1、历史： 99年和Sony共同研制出ALF第一代 01年推出第二代（现我公司主推产品），03年于大陆推广。现在在 中国市场占有率为80%〈ATL、TCL、精进能源等客户〉，日本市场占有率 为95%〈Sony使用100%，三洋≥80%，NEC……〉 2、优势: <与DNP（大日本印刷）相比> 1）所有原料都由昭和集团各子公司协作完成。进料品质绝对保证。 DNP(用的主要原材料是一样的)<如：CPP（树脂）和铝箔都是在昭和 进的>。 2）研发是和Sony共同研发，技术绝对领先 〈举例：ALF研制出第三代，厚度更薄，冲深更深（Song可以冲15mm）， 昭和已经开发出开发出燃料电池关键原材料，太阳能电池的关键性材 料〉。 3）昭和是全世界作为锂电池原材料最全的公司〈负极、VGCF、ALF、 Tablead（机耳）、AL箔、Cu箔、胶体电解质等〉 Showa Denko Technical Report
Showa Denko Technical Report
a
6
二、昭和ALF与它社对比
Confidential
热法与干法冲产品性能比较： 热法： 通过制作过程图示，我们可以清楚的看到在热法生产中，加入了MPP层 作为粘结PP与AL的介质。这里就给产品带来的以下几点不利。首先热法的 生产过程中，经过长时间的高温处理，在这个过程中，导致MPP的分子间 的范徳华力被破坏，MPP老化，抗短路性能急剧下降。且因为分子间的结 构被破坏，导致韧性降低，成型过程中，容易破裂。 热法产品中的MPP层收缩率大于PP层，所以还会导致高温生产之后铝 塑膜向PP层方向弯曲，无法用于自动线生产。不利于未来发展之大趋势。 干法： 而干法生产中采用的为绝缘粘结剂，且不需要经过高温处理，所以防 短路性能远远优于热法产品。且粘结剂本身延展性能优于PP层，且本身比 较薄，又不需要经过高温处理，所以不会影响成型。
铝塑膜分离技术
铝塑膜分离技术铝塑膜分离技术是一种广泛应用于包装行业的技术，它可以将铝箔和塑料薄膜分离开来，从而实现回收利用。
下面我们来了解一下这项技术的具体内容。
1. 原理铝塑膜分离技术是利用物理分离原理将铝箔和塑料薄膜分离开来。
具体来说，就是将铝塑复合薄膜放入高温高压的环境中，通过压力和温度的作用，使铝箔和塑料薄膜分离开来。
2. 应用铝塑膜分离技术广泛应用于包装行业。
铝塑复合薄膜是一种常见的包装材料，它具有优良的防潮、防氧化、防紫外线等性能，可以保护食品、药品等产品的质量。
但是，铝塑复合薄膜难以回收利用，因此铝塑膜分离技术的应用可以实现铝箔和塑料薄膜的分离，从而实现回收利用。
3. 优点铝塑膜分离技术具有以下优点：（1）环保：铝塑膜分离技术可以实现铝箔和塑料薄膜的分离，从而实现回收利用，减少了废弃物的产生，符合环保要求。
（2）经济：铝塑膜分离技术可以将废弃的铝塑复合薄膜进行回收利用，从而降低了生产成本。
（3）高效：铝塑膜分离技术可以实现快速分离，提高了生产效率。
4. 局限性铝塑膜分离技术也存在一些局限性：（1）技术要求高：铝塑膜分离技术需要高温高压的环境，对设备和技术的要求较高。
（2）成本较高：铝塑膜分离技术需要投入较大的成本，对企业的经济实力有一定的要求。
（3）应用范围有限：铝塑膜分离技术主要应用于铝塑复合薄膜的分离，应用范围相对较窄。
总的来说，铝塑膜分离技术是一种环保、经济、高效的技术，可以实现铝箔和塑料薄膜的分离，从而实现回收利用。
但是，它也存在一定的局限性，需要企业根据自身情况进行考虑和选择。
铝塑膜技术资料(仅供参考)
控制此工艺的意义： 在生产过程中，如果不控制此工艺，导致 图中红色的部分被电解液污染，则必然导致红 色部分后续的热封强度下降，如果在外观表现 出来我们还可以对电池做报废处理，一旦在外 观上无法识别，则对成品电池品质形成极大隐 患，随着电池的使用，必将导致粘结强度最低 的部分发生问题。 此工艺的推行难度在于工人的熟练度，根据其 他大厂之经验，最初的时候确实是不很顺利， 但经过探针的改进，和再探针上做标记等方 法，随着工人的熟练度增加，此工艺完全可以 得到控制。
导线 极耳
万用表 电池 导线
18
六、最新发展
1.工艺： 1）LG PET：12/AL：100/CPP：40（其中AL作硬化处理） 比较硬实 2）ALF 外再加pack ALF→不需要传统pack外壳 ON←加热、加压、热封→CPP 2.成型 目前使用昭和包装膜 Sony可以冲深到15mm ON:15/AL:40/CPP:30 Sony使用冲深到12mm ON:25/AL:40/CPP:30
5
热法与干法冲产品性能比较
热法：通过制作过程图示，我们可以清楚的看到在热法生 产中，加入了MPP层作为粘结PP与AL的介质。这里就给 产品带来的以下几点不利。首先热法的生产过程中，经过 长时间的高温处理，在这个过程中，导致MPP的分子间的 范徳华力被破坏，MPP老化，抗短路性能急剧下降。且因 为分子间的结构被破坏，导致韧性降低，成型过程中，容 易破裂。 热法产品中的MPP层收缩率大于PP层，所以还会导致高 温生产之后铝塑膜向PP层方向弯曲，无法用于自动线生 产。不利于未来发展之大趋势。 干法而干法生产中采用的为绝缘粘结剂，且不需要经过高 温处理，所以防短路性能远远优于热法产品。且粘结剂本 身延展性能优于PP层，且本身比较薄，又不需要经过高 温处理，所以不会影响成型。
铝塑膜用途
铝塑膜用途
1铝塑膜的概述
铝塑膜，是由铝膜和聚氯乙烯经特殊复合技术制成的,具有防水防潮、阻燃、装饰、静电防备等众多优点的新型薄膜产品。
由于铝塑膜表面涂有高反射率的铝箔，它能够将太阳直射的热量反射出去，保护建筑外墙、玻璃等，因此，铝塑膜也又被称为阳光反射薄膜，有效降低空调能耗成本。
2铝塑膜的特点
铝塑膜以其能够实现防水、防潮等功能而受到行业用户的青睐。
它具有高强度、耐磨性好、抗风压、易清洗等特点，还具有漂亮的外观效果，可以将琐碎的空间变成有温度的空间。
而且铝塑膜的装拆方便，安装也是十分简单，地面安装铝塑膜也不费，成本较低，而且可以防止空气波动以及阻止阳光和水，还可以在特殊情况下实现静电防备、保温、隔热等效果。
3铝塑膜的用途
a.铝塑膜可以用于屋面材料、墙面材料、隔墙隔音材料、大棚及其改造的建筑物的外的装饰物，还可用于墙面装饰，增强室内空间的美感及档次，使建筑物看起来更加现代化。
b.此外，铝塑膜还可用于卫生间的装饰，确保空气的洁净，给人安心的感觉。
c.还可以用于商业空间与休憩餐厅以及宾馆和餐饮服务中心等地等阳光反射膜，能维持客房、会议室、餐饮区域中空气清新、噪音低小，从而避免不良天气或夜晚的风雨等现象的发生。
4总结
铝塑膜强度高、耐磨性强、阻止风和雨，可防止空气波动，隔热效果也不错，安装简单易清洗，费用也相对比较低，真是多功能于一体，用途广泛，受到行业用户的欢迎。
铝塑膜简介介绍
04
铝塑膜的性能检测与应用 案例
铝塑膜的性能检测与应用案例
• 铝塑膜，作为一种重要的包装材料，在现代生活和 工业领域中发挥着不可或缺的作用。以下是对铝塑 膜的详细性能检测、应用案例以及其环保性构与材料
铝塑膜的结构与材料
• 铝塑膜是一种由铝箔层和塑料层通过热压复合而成的复合材料 。它具有优异的阻隔性能、良好的耐热性、耐寒性、耐油性和 耐化学腐蚀性，广泛应用于食品包装、医药包装、电子产品包 装等领域。下面将对铝塑膜的结构与材料进行详细介绍。
03
铝塑膜的生产工艺与技术
铝塑膜的生产工艺与技术
铝塑膜简介介绍
汇报人： 日期:
目录
• 铝塑膜概述 • 铝塑膜的结构与材料 • 铝塑膜的生产工艺与技术 • 铝塑膜的性能检测与应用案例 • 铝塑膜的市场前景与挑战
01
铝塑膜概述
定义与特点
定义
铝塑膜是一种由铝箔与塑料薄膜经复合工艺制成的复合材料 。
特点
铝塑膜结合了铝箔和塑料薄膜的优点，具有优异的阻隔性能 、良好的耐热性、耐寒性、耐油性、耐化学腐蚀性以及防潮 、防氧化等特性。同时，它还具有环保、无毒、无味等优良 特性。
05
铝塑膜的市场前景与挑战
铝塑膜的市场前景与挑战
• 铝塑膜作为一种重要的包装材料，在现代生活中 有着广泛的应用。以下是对铝塑膜的市场前景与 挑战的简要分析。
THANKS
感谢观看
铝塑膜的应用领域
食品包装
医药包装
铝塑膜可用于各类食品包装，如饼干、糖 果、巧克力、茶叶等，具有良好的防潮、 防氧化功能，延长食品保质期。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
成型工艺参考资料
一、昭和ALF的历史及优势
1.历史：99年和Sony共同研制出ALF第一代
01年推出第二代（现我公司主推产品），03年于大陆推广。
现在在中国市场占有率为80%〈ATL、TCL、精进能源等客户〉，日本市场占有率为95%
〈Sony使用100%，三洋≥80%，NEC……〉
2.优势<与DNP（大日本印刷）相比>
1）所有原料都由昭和集团各子公司协作完成。
进料品质绝对保证DNP(用的主要原材料是一样的)<如：CPP（树脂）和铝箔都是在昭和进的> 2）研发是和Sony共同研发，技术绝对领先
〈举例：ALF研制出第三代，厚度更薄，冲深更深（Song可以冲15mm），昭和已经开发出开发出燃料电池关键原材料，太阳能电池的关键性材料〉3）昭和是全世界作为锂电池原材料最全的公司〈负极、VGCF、ALF、Tablead （机耳）、AL箔、Cu箔、胶体电解质等〉
3.昭和的ALF和DNP对比
1）历史对比：昭和自99年开始和Snoy共同研发
DNP是2001年后开始研发
2）品种对比：①昭和从制作上分为两种：一为干法、二为热法（热合品）。
干法已推出三代产品，而热合品从2001年才开始量产。
②DNP只有一种热合品，其技术水平不足以做出干法品。
3）结构对比：
4）制作方法对比：
①干法：AL和CPP之间用接着剂粘结后，直接压合而成。
工
艺相对简洁，制作过程成本较低。
②热合：AL和MPP之间用MPP接着，然后再缓慢升温升压的
条件热合成，制作过程较长，成本高。
并且由于长时间高
温烘烤作用，使ALF脆化，从而导致冲深性能劣化。
5）性能对比：
①干发的优势在于冲深成型性能，防短路性能，外观（杂质、
针孔、鱼眼少）,裁切性能以及成本上。
另外耐电解液，隔水性良好。
②热法的优势只在于耐电解液和抗水性方面，而其冲深成型
性能差，防短路性能差，外观差，裁切性能差，成本高。
6）应用方向对比：
①干法应用广泛。
昭和ALF产量95%为干法，主要应用于手机
电池、MP3、MP4等高能量重度的电池上。
另外，CPP的干法品大量应用在电动车、航模、等大倍率、高容量动力电池上
②热法只可能应用在对容量要求不高的电池上
7）昭和三代产品比较：
①第一代产品冲深性好，成本低，外观好，防短路性好。
但
是在抗水性、耐电解液上比热合品稍差
②第二代产品保持第一代优点，并改善了抗水性、耐电解液
性能。
而且由于得到广泛的应用，生产规模大，成本比第一代更低
③第三代产品在第二代的基础上更进一步的提高了冲深性
能，并降低了总厚度，从而使制作更高商务电池成为可能
8）外合材质对比：
昭和在2000-2001年ALF的表层使用PET，但是由于冲深性能差，并且制作过程中容易弯曲，所以在2001年终止使用PET，改用尼龙层
技术演变过程
PET成型性差，导致ALF成型性差。
成型后，由于PET
自身张力大，导致产生弯曲。
为了解弯曲，再加一层PET ，结果导致冲深成型更差，
并且增加了成本（例：松下电池因此出问题）
备注：不耐酸，遇酸变色；PET 耐酸
但锂电制作关键之一就是防止电解液污染，故PET 表层不需要具有反作用
在日本冲深≤5mm ；SPA 达15mm （因为在ON 及PET 层含有润滑物质，利于冲深）
三、成形工艺
的冲深成形方法
1）
夹具压力较大，边缘部分固定没有对冲深部分补给。
成型
时边缘部分完全由底部补偿，这种方法冲深浅，可调性差，目前较少采用。
2）
①方法：夹具压力可调，冲深部位可由边缘及底部补偿，
此方法冲深深，被普遍采用。
②夹具压力调整方法：夹具由松到紧，根据四角边缘纹路适合程度，来确定夹具合适的压力。
2.影响成型的因素
1）成形形状
尺寸：长、宽、四角R 角、冲模R 角、下模R 角R1=R2=R3
L1=L+㎜
冲深与R 角的调节关系
2）材料： ① ALF 干法冲深性好，热法差
② 昭和MF 、ON 和CPP 含有特殊润滑剂（具有活性物质，利于冲深） 3）
模具：
① 材质
精度：镜面抛光度范围Ra=备注：上冲头防真空设计图 图1.冲头打孔防真空
图2冲头冲深面中空以防真空 图3应用于大体积
备注：ALF 冲深程度指标
四角最薄处厚度不小于原来的50%CPP40（60-65μm ）
四、 热封
1. 模具（上下模具才知为何不一）
俯视
正视
1）材质
①上模：在日本使用钢为上模；国内则为铜加了高温胶带
②下模：采用钢加硅胶板
2）模具设计
①上模做倒角防止ALF破损
②下模：R1=R2顶封建议不开槽，加硅胶
3）热封条件
建议参数200℃**3sec（日本）
详见附图，自行设计实验方案（倒角、R1、R2）
4）热封条件判定标准
①外观：撕开后热封部分两边泛白（呈锯齿状）
②数据：CPP层和CPP层总厚为185-192μm
五、漏液
1.成形：成型冲破
2.电池装配
当T1>T2时，上部四角易破损，在热风后可能会漏液 3. 热封时： 1） 热封时，模具设计不当，造成AL 层破损，从而漏液 2） 热封时电池与模具的预留位不够，导致分层，甚至漏液 3）
热封条件（时间、压力、温度…）不足，可能会产生漏液
4. 电解液注液在封口残留，造成热封强度不足
补充：过熔时（
CPP 层于CPP 层形成结晶，粘接
很紧）
CPP/CPP 〉CPP/AL ，会产生撕裂面，一面是
白色CPP 层附着，一面是光亮的AL 层
正常时，CPP/CPP<CPP/AL （指粘接力）
5. 长时间以后极耳被电解液腐蚀而漏液 1）
AL 表面处理
如不处理HF 对AL 有腐蚀性 2）
CPP 太薄不能补偿
金属条和胶带的缝隙
6.拆边过分造成热封处破损，以致漏液
目前使用昭和包装膜
Sony可以冲深到15mmON:15/AL:40/CPP:30
Sony使用冲深到12mmON:25/AL:40/CPP:30
最新发展：
1）LGPET：12/AL：100/CPP：40（其中AL作硬化处理）比较硬实
2）ALF外再加pack①ALF→不需要传统pack外壳
ON←加热、加压、热封→CPP（附图缺）
假定一个深度T。
暗室实验中T成功，T+也成功，但是T+时出了问题，则冲深应为T+项上的一个值，也就是
T。
