08安规标志或符号试验规程V1.0剖析

安规标志或符号试验规程
1 适用范围
本试验适用于我司产品或材料的安规标志、符号或说明标语的符合性、可行性试验。

产品的范围为：Ⅱ类器具、Ⅲ类器具等，材料范围为：安规器件、包装材料、说明书等。

2 试验人员
实验室人员进行本试验。

3 试验时机
3.1 材料变更时、品质异常时。

3.2 新供应商、新产品开发时。

3.3 生产异常。

4 试验条件
4.1设备或仪器：视频仪、卡尺、纯净水、布、汽油（脂肪族溶剂乙烷，其按容积的最大芳烃含量为
0.1%，贝壳脂丁醇值为29，始沸点约为65℃，干点约为69℃，密度约为0.66Kg/L）。

4.2环境要求：环境温度为15℃~35℃，相对湿度30%~60 %，大气压力：86 kPa~106 kPa。

5 试验目的
确保我司产品的各种安规标志、标识、符号或说明书标语能符合销售地的法律、法规的要求。

6 试验程序
6.1视检产品的标志和说明应包含以下内容：
A)额定电压或额定电压的范围，单位为伏（V）；
B)电源性质的符号(应仅靠所标示的额定电压值,若标有额定频率的可以不标)；
C)额定输入功率,单位为瓦特(W)或额定电流,电流为安培(A)；
D)制造商的名称\商标\识别标识；
E)产品的型号(MODEL)或序列号；
F)Ⅱ类器具的产品必须有“回”型标志；
G)防水等级的IP代码，IPX0不需要标出。

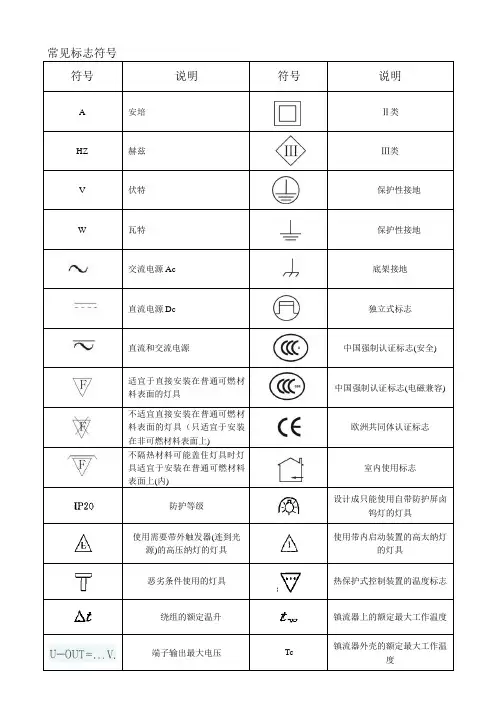

6.1.1 当使用符号时,应按下述符号标示:
6.1.2 当产品电源线为X型连接时,检查说明书，应包含以下内容:
如果电源线损坏,必须用专用软线或从其制造商或维修部买到的专用组件来更换。

当产品电源线为Y型连接时,说明书应包含以下内容:
如果电源线损坏,为了避免危险，必须由制造商或维修部或类似部门的专业人员来更换。

6.2产品常用的回收标志：
6.2.1可重复使用，可回收再生、含再生材料、绿点标志分类与符号:详见附件一的说明。

6.2.2塑料包装材料及容器所用包装回收标志：详见附件二的说明。

PET-01，HDPE-02，PVC-03，LDPE-04，PP-05，PS-06，OTHERS-07。

6.3 产品常见安规与EMC标志：
6.3.1常见各国安规标志、认证机构、认证标准、额定电压/频率：详见附件三的说明。

6.3.2常见各国的EMC标志、认证标准：详见附件四的说明。

6.3.3常见认证标志或符号（含“回”标和室内使用标志）的尺寸大小、比例要求：
详见附件五的说明，采用卡尺或视频仪对标志进行尺寸大小、比例确认。

6.4开关上的“0”表示关的状态，“1”表示开的状态；表示待机。

6.5 常见变压器的各种符号，详见附件六的说明。

6.6标志或标识耐久性测试：耐水、耐汽油擦拭：
用手拿沾水的布擦拭标志15s，再用沾汽油的布擦拭15s。

7 试验判定
7.1 产品或材料上必须有符合销售地的安规标志或标识（进入欧盟市场产品必须取得CE认证）；Ⅱ类
器具的产品必须有“回”型标志；塑料包装材料及容器必须有包装回收标志。

7.2 说明书标语和安规标志或标识的对应图形应符合销售地的法律、法规，尺寸大小、比例等要求需
按本试验规程含附件的相关要求执行。

7.3 产品或材料上的安规认证，必须有真实、有效的认证号或认证报告，（供应商等）能提供报告或
被查实。

7.4标志或标识耐水、耐汽油擦拭
通过视检及用手拿沾水的布擦拭标志15s，再用沾汽油的布擦拭15s，标志要求仍清晰可见，且标志不易揭下，不应卷边。

当满足7.1~7.4所述，判为OK；反之，有任一项不符合要求者，判为NG。

8 试验记录
实验完成后，以《实验测试报告》形式填写实验测试条件，测试过程，判定结果。

9 参考标准及附件:
9.1 IEC60335-1
9.2 GB4706.1
9.3 GB18455
9.4 IEC60417
9.5附件一：回收标志名称、图形。

附件二：塑料包装材料及容器所用包装回收标志。

附件三：常见各国安规标志、认证机构，认证标准、额定电压/频率。

附件四：常见各国EMC标志。

附件五：常见认证标志或符号的尺寸大小和比例要求。

附件六：常见变压器的符号。

附件一：各种回收标志名称、图形
附件二：塑料包装材料及容器所用包装回收标志
1塑料包装材料及容器应用“可回收再生”标志。

2 体积超过100mL的塑料容器和包装物必须以直觉外观注明塑料种类的循环符号，印或刻制在该塑料
包装材料上。

3 标志尺寸：必须同包装的尺寸成比例，如尺寸500mm*500mm*500mm的销售包装上，印刷直径不小于
20mm，印制于包装表面可见的相对两边。

4 标志颜色：包装上的印刷标志为单一颜色。

各种颜色印刷的包装，在基地底印刷的颜色基础上应用
正负原理。

若在白色和透明物上可用黑色。

5 标志位置：包装上标志位置必须让消费者能清晰可见，不遮盖内装产品。

6 塑料标志编码
PET-01，HDPE-02，PVC-03，LDPE-04，PP-05，PS-06，OTHERS-07。

分别为：聚对苯二甲酸乙二醇酯，高密度聚乙烯，聚氯乙烯，低密度聚乙烯，聚丙烯，聚苯乙烯,其他或聚碳酸酯。

附件三常见各国安规标志、认证机构、认证标准、额定电压、频率
或
或或
注释一：中国香港、中国台湾、沙特阿拉伯、马来西亚、新加坡、印度、阿根廷、南非、墨西哥、以色列等国家或地区的安规标准：一般来说，产品要进入该国或该地区（出口国），产品可以先在本国和本地区（进口国）以IEC的标准（同CB认证标准）来测试（有条件的话，可做CB 认证，测试，然后附加出口国的差异性测试报告）再到进口国申请得到认可后就可以在该国或地区销售。

注释二：CB体系：在共同的IEC标准下，各成员国均相互承认由该国NCB彼此核发之CB证书、测试报告，一般还要附上该国的差异性（如气候性差异）CB报告，得到销售国家或地区认可后,该产品就可在该地区进行销售。

CB目前有47个成员国：
（1）欧洲：德国、法国、英国、俄罗斯、白俄罗斯、奥地利、比利时、丹麦、芬兰、挪威、瑞典、波兰、西班牙、希腊、匈牙利、爱尔兰、以色列、意大利、荷兰、捷克、葡萄牙、罗马尼亚、斯洛伐克、斯洛文尼亚、土耳其、乌克兰、塞黑、瑞士、克罗地亚。

（2）美洲：美国、加拿大、墨西哥、巴西、阿根廷、乌拉圭。

（3）亚洲：中国、日本、韩国、新加坡、印度、马来西亚、泰国、印尼。

（4）其它：澳大利亚、新西兰、南非、肯尼亚。

注释三：欧洲标准电器认证：XX的代码国家认证机构分别如下：
01 西班牙AENOR 02 比利时CEBEC 03 意大利IMQ 04 葡萄牙CERTIF 05 荷兰
KEMA
06 爱尔兰NSAI 07 卢森堡SEE 08 法国LCIE 09 希腊ELOT 10 德国
VDE
11 奥地利 OVE 12 英国 BSI 13瑞士 SEV 14瑞典 SEMKO 15 丹麦 DEMKO
16 芬兰 FIMKO 17 挪威 NEMKO 18 匈牙利 MEEI 19 英国 BEAB 20 英国 ASTA
21 捷克 EZU 22 斯洛文尼亚 SIQ 24 德国TÜV Rheinland
附件四常见EMC标志、认证标准
或
附件五常见标志或符号的尺寸大小和比例要求1新加坡安规标志:
标志组成:左方的Logo于正方形内,右边文字SAFETY MARK 于长方形内,及8位新加坡注册码标志要求:
1.1 如果模压或雕刻在产品本体上(无背景色)
- 标志突起或凹陷的深度最小0.51mm
- 标志上方(包括正方形和长方形)的高度最小9.5mm
- 8位新加坡注册码最小高度2.8mm
1.2 如果丝印在产品本体, 或铭牌, 或包装箱(有背景色)
- 标志上方(包括正方形和长方形)的高度最小6.0mm
- 8位新加坡注册码最小高度1.6mm
2 WEEE标志:
2.1 WEEE标志要求
高度h 须大于0.3a 或最小1mm 3“室内使用”标志图例
:
4 韩国EK标志:
5 中国3C标志:
6 双重绝缘符号:
7 CE 标志:
要求: C 和E 字样要求等高,且最小高度不小于5mm 8 UL 列名标志
:
9 UL认可标志:
附件六常见变压器的符号
5156变压器
5220短路保护变压器5221隔离变压器
5222安全隔离变压器5223 非短路保护变压器。
