地下通道结构伸缩缝处理方案
地下室伸缩缝处理方案
上锦颐园二栋地下室伸缩缝处理方案在施工地下室伸缩缝剪力墙砼浇筑过程中，由于浇筑人员施工放料时没有两边同时均匀布料、没有分层振捣和剪力墙两边支撑不牢固，造成了混凝土成型后伸缩缝两边砼挤压塑料泡沫板造成受力不均结果造成了严重的质量隐患，经公司指挥部和监理公司要求剔除混凝土变形位置，把塑料泡沫板、竹胶板剔除干净，增加各100厚剪力墙到地下室顶板位置，具体布置图为：收缩缝墙体砼浇筑后剖面意图收缩缝墙体支模示意图收缩缝墙体砼局部剔除剖面意图后植入钢筋φ16后植入钢筋φ16置，长收缩缝墙体加强处理剖面意图具体做法为：1、在原有剪力墙外侧增加10cm厚钢筋砼墙，配筋与原剪力墙配筋相同（单面），四周植入相对钢筋砼柱、墙、板内；用C45#细石砼浇筑。
2、在原已浇砼墙上植入Φ16@300*300 钢筋成梅花状，锚入砼内深度≥10cm，植筋伸入到增加的墙外侧（除保护层）；植筋完毕后，必须等待锚固剂干透达到允许强度时，才能关模浇筑砼。
3、对伸缩缝位置剪力墙进行钻孔抽芯取样和原剪力墙表面凿毛，增加现补浇砼和原剪力墙砼之间的拉结力。
4、模板拉片利用原有拉片接长10CM，剪力墙分5次关模振捣，砼必须分层浇筑，每层关模高度≤0.9m，即第一次高0.90m；第二、三、四次高0.9m；第五次从地下室顶板上钻孔灌料和振捣。
浇砼前充分润湿清理干净并在浇砼前用素水泥浆冲洗一次，浇注C45细石砼，拆模后连续饱水养护7天以上时间不间断养护补浇处砼。
建设单位意见：监理单位意见：成都市桂溪建筑工程公司上锦颐园二栋九项目部二○○七年七月三十日砼浇筑申请书致：上锦颐园施工现场指挥部成都兴宏监理有限责任公司上锦颐园二栋地下室伸缩缝位置，出现砼质量问题，经建设、监理单位检查处理，现我项目部已按处理方案全部整改完毕。
请予批准地下室剪力墙砼浇筑。
建设单位指挥部意见：监理单位意见；上锦颐园二栋九项目部二○○七年八月一日。

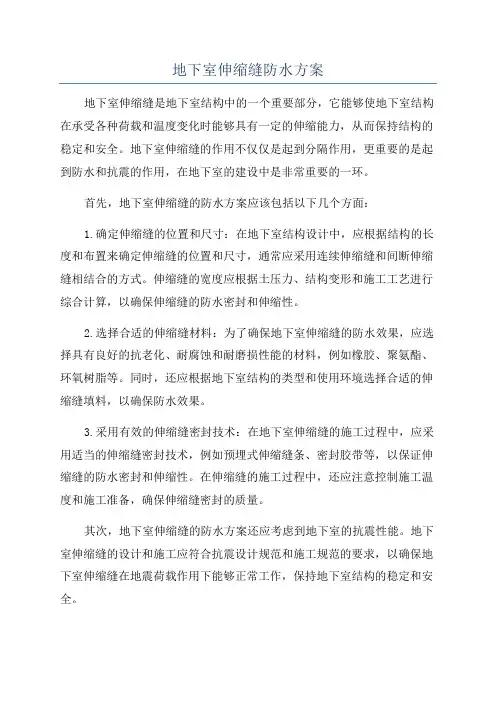

地下室伸缩缝防水方案
地下室伸缩缝防水方案地下室伸缩缝是地下室结构中的一个重要部分，它能够使地下室结构在承受各种荷载和温度变化时能够具有一定的伸缩能力，从而保持结构的稳定和安全。
地下室伸缩缝的作用不仅仅是起到分隔作用，更重要的是起到防水和抗震的作用，在地下室的建设中是非常重要的一环。
首先，地下室伸缩缝的防水方案应该包括以下几个方面：1.确定伸缩缝的位置和尺寸：在地下室结构设计中，应根据结构的长度和布置来确定伸缩缝的位置和尺寸，通常应采用连续伸缩缝和间断伸缩缝相结合的方式。
伸缩缝的宽度应根据土压力、结构变形和施工工艺进行综合计算，以确保伸缩缝的防水密封和伸缩性。
2.选择合适的伸缩缝材料：为了确保地下室伸缩缝的防水效果，应选择具有良好的抗老化、耐腐蚀和耐磨损性能的材料，例如橡胶、聚氨酯、环氧树脂等。
同时，还应根据地下室结构的类型和使用环境选择合适的伸缩缝填料，以确保防水效果。
3.采用有效的伸缩缝密封技术：在地下室伸缩缝的施工过程中，应采用适当的伸缩缝密封技术，例如预埋式伸缩缝条、密封胶带等，以保证伸缩缝的防水密封和伸缩性。
在伸缩缝的施工过程中，还应注意控制施工温度和施工准备，确保伸缩缝密封的质量。
其次，地下室伸缩缝的防水方案还应考虑到地下室的抗震性能。
地下室伸缩缝的设计和施工应符合抗震设计规范和施工规范的要求，以确保地下室伸缩缝在地震荷载作用下能够正常工作，保持地下室结构的稳定和安全。
1.合理布置伸缩缝的位置：在地下室的抗震设计中，应根据结构的布置和变形特点，合理布置伸缩缝的位置，以分散地震荷载，减轻地下室结构的变形和破坏。
2.采用合适的伸缩缝材料和填料：为了保证地下室伸缩缝的抗震性能，在选择伸缩缝材料和填料时，应考虑材料的抗震性能和变形能力，选择具有一定强度和伸缩性的材料。
3.设计合理的伸缩缝结构：地下室伸缩缝的设计应考虑结构的延性和刚度要求，设计适当的伸缩缝结构形式，以满足地下室结构在地震作用下的变形要求，保证地下室结构的稳定和安全。

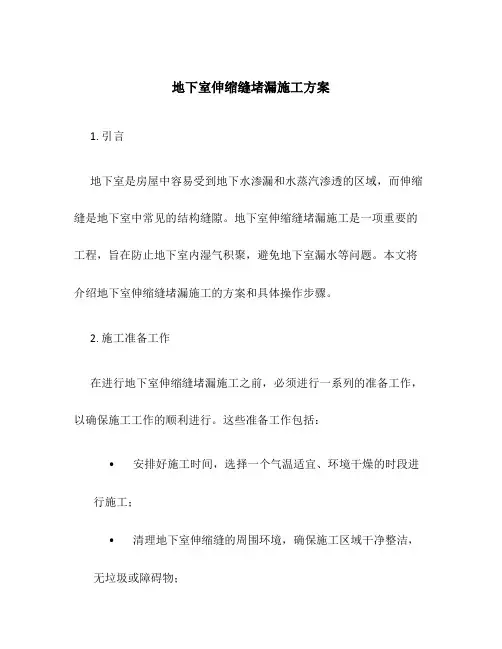

地下室伸缩缝堵漏施工方案
地下室伸缩缝堵漏施工方案1. 引言地下室是房屋中容易受到地下水渗漏和水蒸汽渗透的区域，而伸缩缝是地下室中常见的结构缝隙。
地下室伸缩缝堵漏施工是一项重要的工程，旨在防止地下室内湿气积聚，避免地下室漏水等问题。
本文将介绍地下室伸缩缝堵漏施工的方案和具体操作步骤。
2. 施工准备工作在进行地下室伸缩缝堵漏施工之前，必须进行一系列的准备工作，以确保施工工作的顺利进行。
这些准备工作包括：•安排好施工时间，选择一个气温适宜、环境干燥的时段进行施工；•清理地下室伸缩缝的周围环境，确保施工区域干净整洁，无垃圾或障碍物；•检查地下室伸缩缝的大小和情况，评估施工难度，准备相应的工具和材料；•准备好个人防护装备，包括手套、护目镜等，确保施工人员的安全。
3. 施工步骤步骤一：地下室伸缩缝清洁处理在施工前，首先需要对地下室伸缩缝进行清洁处理。
可以使用吸尘器或刷子清理缝隙中的灰尘和污垢，并确保缝隙表面光滑干净。
步骤二：伸缩缝堵漏胶条安装选择适合的堵漏胶条，根据伸缩缝的尺寸和形状进行裁剪。
将胶条沿伸缩缝的方向放置，并使用胶水固定。
确保胶条与伸缩缝表面紧密贴合，形成良好的密封。
步骤三：堵漏胶水涂抹在安装好堵漏胶条后，可以使用堵漏胶水进行涂抹，以增强密封效果。
将胶水均匀涂抹在伸缩缝表面，并用刮板将其压实，确保胶水填充到缝隙的每个角落。
步骤四：防水涂料涂刷等待堵漏胶水干燥后，可以进行防水涂料的涂刷。
根据防水涂料的使用说明，选择合适的刷子或辊子进行涂刷。
确保涂刷均匀覆盖整个伸缩缝表面，并注意避免涂料滴落或堆积。
步骤五：维护施工区域施工完成后，应及时清理施工区域，并进行维护保养工作。
检查堵漏胶条和防水涂料的情况，如有损坏或剥离，及时进行修补。
4. 施工注意事项在进行地下室伸缩缝堵漏施工时，需要注意以下几点：•施工过程中，应保持施工区域的通风，避免长时间呼吸挥发物；•防止防水涂料进入地下室内，可以采用遮挡措施保护地下室墙面和地面；•在使用胶水和涂料时，遵循使用说明，防止误吸或接触皮肤；•施工结束后，请妥善保管使用的工具和材料，避免污染环境。

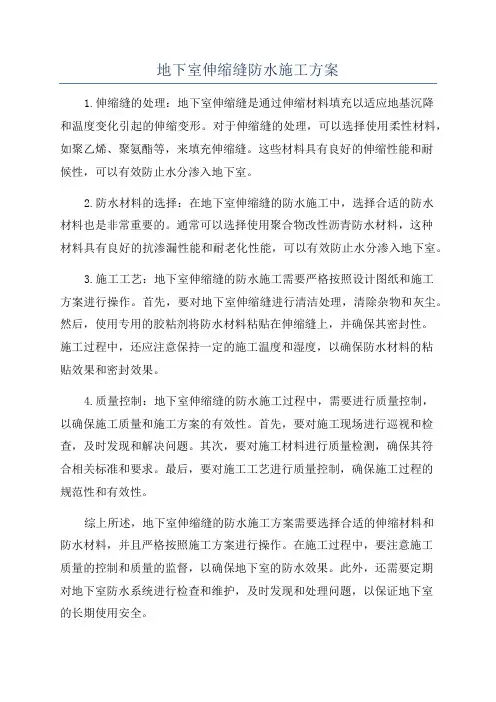

地下室伸缩缝防水施工方案
地下室伸缩缝防水施工方案
1.伸缩缝的处理：地下室伸缩缝是通过伸缩材料填充以适应地基沉降
和温度变化引起的伸缩变形。
对于伸缩缝的处理，可以选择使用柔性材料，如聚乙烯、聚氨酯等，来填充伸缩缝。
这些材料具有良好的伸缩性能和耐
候性，可以有效防止水分渗入地下室。
2.防水材料的选择：在地下室伸缩缝的防水施工中，选择合适的防水
材料也是非常重要的。
通常可以选择使用聚合物改性沥青防水材料，这种
材料具有良好的抗渗漏性能和耐老化性能，可以有效防止水分渗入地下室。
3.施工工艺：地下室伸缩缝的防水施工需要严格按照设计图纸和施工
方案进行操作。
首先，要对地下室伸缩缝进行清洁处理，清除杂物和灰尘。
然后，使用专用的胶粘剂将防水材料粘贴在伸缩缝上，并确保其密封性。
施工过程中，还应注意保持一定的施工温度和湿度，以确保防水材料的粘
贴效果和密封效果。
4.质量控制：地下室伸缩缝的防水施工过程中，需要进行质量控制，
以确保施工质量和施工方案的有效性。
首先，要对施工现场进行巡视和检查，及时发现和解决问题。
其次，要对施工材料进行质量检测，确保其符
合相关标准和要求。
最后，要对施工工艺进行质量控制，确保施工过程的
规范性和有效性。
综上所述，地下室伸缩缝的防水施工方案需要选择合适的伸缩材料和
防水材料，并且严格按照施工方案进行操作。
在施工过程中，要注意施工
质量的控制和质量的监督，以确保地下室的防水效果。
此外，还需要定期
对地下室防水系统进行检查和维护，及时发现和处理问题，以保证地下室
的长期使用安全。
伸缩缝处理施工方案
永寿梁隧道不合格伸缩缝处理方案
一、情况说明
永寿梁隧道左线出口无砟道床施工破检DK110+391.25和DK110+397.5两处无砟道床伸缩缝均为贯通，具体为中部未见分隔板。
二、原因分析
经事情调查后，原因分析为，主要原因为无砟道床预埋伸缩缝板未固定牢固，施工时因混凝土倾倒挤压，造成上部预埋伸缩缝板扭曲偏移，使伸缩缝未能贯通。
如下图所示：
图1：无砟道床伸缩缝布置示意图
三、处理方案
造成伸缩缝为贯通的主要原因是上层预留的木板加泡沫与下层
沥青浸模板未能连接牢固，下层沥青浸木板并未偏移，具体处理方案如下：
1、对于已施工地段逐条伸缩缝进行检查。
采用切缝机将未贯通伸缩缝切开，切缝宽度20mm,高度60mm，以露出下层沥青浸木板为宜。
2、采用沥青胶砂灌满伸缩缝，沥青胶砂比例为油-60，甲沥青
60%，石灰25%，石棉屑15%。
3、对于未施工地段，采用刚劲箍卡对上下层木板进行固定，并在伸缩缝两侧植筋定位。
浇筑混凝土时，在伸缩缝周围采用人工铲混凝土，避免混凝土直接倾倒在木板上。
振捣是注意振动棒触碰伸缩缝木板。
地下室伸缩缝防水方案(一)
地下室伸缩缝防水方案（一）引言：地下室伸缩缝的防水方案是地下室建设中的重要环节，它能有效防止地下水、雨水等液体渗透进入地下室，从而保护地下室的安全和长期使用。
本文将针对地下室伸缩缝的防水问题，提出一套可行性较高的防水方案。
正文：1. 伸缩缝的选择（1）根据地下室的特点和使用需求，选择合适的伸缩缝材料，例如橡胶、聚氨酯等材料，要保证其具有良好的弹性和耐油性，以应对地下室使用过程中的变形和挤压。
（2）考虑地下室的结构设计，选择适合的伸缩缝类型，如斜缝、横向伸缩缝等，以确保地下室在地震等自然灾害中有更好的抗震性能。
2. 基础防水处理（1）在地下室施工前，对地下室基础进行充分的防水处理，可以使用专业的防水材料，如防水膜、防水涂料等，以防止地下水渗入地下室。
（2）确保地下室基础的均匀和稳定，避免基础的沉降和移位，从而减少地下室伸缩缝的受力和变形，提高地下室的整体防水性能。
3. 伸缩缝的安装（1）在地下室施工过程中，严格按照设计要求和施工规范进行伸缩缝的安装，保证伸缩缝的位置准确，并留有适当的伸缩空间，以应对地下室在使用过程中的变形。
（2）使用专业的安装工具和技术，确保伸缩缝的平整度和稳固度，避免伸缩缝产生断裂和渗水现象。
4. 防水涂料的选择与施工（1）选择具有优良性能的防水涂料，例如具有高弹性和耐水性的聚丙烯膜，能够有效抵抗地下室的水压力。
（2）在伸缩缝区域施工前，对地下室表面进行充分的清洁和防水处理，然后涂刷防水涂料，保证涂层的均匀和牢固，以提高地下室伸缩缝的防水性能。
5. 定期检测和维护（1）定期对地下室伸缩缝进行检测，包括伸缩缝的变形、裂缝、渗水等情况，及时采取修复措施，保证伸缩缝的正常使用。
（2）定期清理地下室周边的积水和杂物，避免积水对伸缩缝的损坏和渗水。
总结：地下室伸缩缝的防水方案包括选择适合的伸缩缝材料和类型、进行基础防水处理、正确安装伸缩缝、选择合适的防水涂料以及定期检测和维护。
通过合理的防水方案，能够保证地下室的安全和持久使用。
地下室伸缩缝施工方法
地下室伸缩缝施工方法地下室的伸缩缝，这个名词听起来是不是有点高大上？其实它就是为了应对地面和建筑物之间的温差变化、湿度变化等引起的“胀大”和“收缩”，就像是人冷的时候缩得紧紧的，热的时候又会“伸展开”。
今天，我们就来聊聊这伸缩缝的施工方法，简单易懂，咱们一起轻松过关！1. 施工准备1.1 材料与工具首先，我们得准备好材料和工具。
伸缩缝的材料一般是专用的橡胶或者聚氨酯，这些材料可是经过严格筛选的，能耐高温、抗潮湿，简直是伸缩缝的“超人”。
当然，工具也不能少，像是电钻、锤子、铲子、测量工具等，这些小玩意儿可帮了大忙。
嘿，别小看它们，每一样都有自己的“绝活”。
1.2 现场准备现场准备也是一门艺术哦！我们得把施工现场清理干净，垃圾、杂物可不能留下，这样一来，施工的效率高，质量也有保障。
然后，得做好安全防护措施，像是戴好安全帽、穿上防护鞋，确保安全第一。
毕竟，咱们可不想在施工中被自己的工具“绊倒”，对吧？2. 施工步骤2.1 测量和定位接下来就是测量和定位了。
首先要用卷尺把伸缩缝的位置标出来，记得要精确哦，差之毫厘谬以千里，这可不是开玩笑的。
要是标得不准确，以后可就麻烦了。
然后，按照标记的位置开槽，深度和宽度要符合设计要求，真的是细节决定成败，马虎不得啊。
2.2 安装材料好了，槽开好之后，我们就可以开始安装伸缩缝材料啦！先把槽里的杂物清理干净，然后把橡胶或聚氨酯材料放进去，记得要填充均匀，像是涂抹蛋糕奶油一样，别留空隙哦。
接着，用工具把表面压实，确保材料和底部紧密结合。
这里可是要用点“力气”的，别心疼，质量第一嘛！3. 施工后的检查与维护3.1 质量检查施工完毕，别急着高兴，咱们还有质量检查这一步。
可以用手指轻轻按压伸缩缝的表面，看看有没有松动的地方，记得要仔细检查每个角落，别漏掉。
确保没有问题之后，咱们就可以进行后续的养护了。
可是，养护可不是随便就结束的哦，这段时间可是要密切关注伸缩缝的状态。
3.2 定期维护伸缩缝也需要定期维护，像是给植物浇水一样，不能忘了。
地下管道伸缩缝施工方案
地下管道伸缩缝施工方案1. 引言地下管道伸缩缝是用于抵抗地震、温度变化和地基沉降等造成的管道应力的一种重要结构。
本文档旨在详细介绍地下管道伸缩缝的施工方案，包括选择材料、施工流程和注意事项等内容。
2. 材料选择地下管道伸缩缝的材料选择至关重要，需要考虑以下几个因素： - 弹性模量：材料的弹性模量应符合管道的应力要求，能够承受管道在运行过程中的变形。
- 耐候性：材料应具有良好的耐候性，能够抵抗长期的水、氧化和紫外线的侵蚀。
- 耐腐蚀性：材料应具有优良的耐腐蚀性能，能够抵抗酸碱介质的腐蚀。
综合考虑以上因素，常用的地下管道伸缩缝材料包括橡胶、石棉橡胶板、聚氨酯等。
3. 施工流程地下管道伸缩缝的施工流程主要包括以下几个步骤：3.1 准备工作在施工前，需要对挖掘区域进行清理，确保施工区域的整洁。
同时，还需对管道进行检查，确保其完好无损。
若发现管道存在损坏或渗漏情况，应优先修复。
3.2 安装伸缩缝材料根据实际情况和设计要求，将选定的伸缩缝材料进行切割，确保其长度和宽度与管道的尺寸相适应。
然后，根据管道的形状和设计要求，将伸缩缝材料安装在管道上。
3.3 管道连接在伸缩缝材料安装完毕后，需要对管道进行连接。
连接方式可以采用橡胶接头或法兰连接等。
连接时应注意接头的牢固性和密封性，确保管道的正常运行。
3.4 伸缩缝保护为了保护地下管道伸缩缝，可以在其周围铺设过渡层，用于缓冲管道的震动和变形，减少外界因素对伸缩缝的影响。
过渡层常采用柔性材料，如橡胶垫片或橡胶球等。
3.5 后期处理在施工完成后，需要对施工区域进行清理，并进行必要的验收和记录。
如发现施工质量存在问题，应及时修正。
4. 注意事项在地下管道伸缩缝的施工过程中，还需要特别注意以下几个问题：4.1 施工安全施工人员应严格遵守安全操作规程，佩戴必要的防护装备，确保施工过程安全可靠。
4.2 施工质量施工人员应按照设计要求进行施工，严格控制施工质量，确保伸缩缝材料的牢固性和密封性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
北京佳兆业广场项目西北角地下通道
连通工程
伸缩缝处理方案北京正坤市政工程有限责任公司
2016年3月14日
第一节、工程概况
耀辉大厦西北外挂厅位于西大望路与建外大街相交路口东南象限，外挂厅位于耀辉大厦地下室与现状4+047地下通道之间。
本工程新建地下通道结构为钢筋混凝土结构，结构外平面尺寸为20.9m*6.9m，结构外高4.81m，结构底标高位于地面以下6.81m。
在基坑开挖过程中发现现状4+047地下通道预留接口的伸缩缝处，存在木方等杂物且预留的中埋止水带位置偏移不能满足施工要求，耀辉大厦预留洞口不到位，伸缩缝不能按照既有方案处理。
第二节、现场现状照片
南侧预留洞口现状北侧通道洞口现状第三节、变形缝做法
根据现场现场情况，需要首先人工剔凿清除4+047通道东侧墙
预留伸缩缝结构内的木方等杂物，并找平横截面，对破坏部位的钢筋按照原结构钢筋进行化学植筋处理。
4+047通道预留的接口墙体末端，经局部剔凿后应与其它的结构末端在同一平面上，若因剔凿造成一侧墙体与其它墙体不在同一平面时，需按照施工缝处理措施，向外延伸侧墙至与其它侧墙在同一平面上为止。
高空作业需搭设4m高双排脚手架。
具体工程量应以实际发生为准。
现状结构预留的中埋止水带与设计变形缝做法矛盾时，人工切除处理。
经与设计沟通变形缝做法改成中埋注浆管的施工方案执行：（详见设计洽商）
第四节、预埋注浆管施工方案
一、工作内容
注浆管定位、模板钻孔、管路敷设、封口保护
二、施工准备
1、材料准备：施工前应将所需的各种材料、预制件按照施工详图进场，注浆导管采用专业防水厂家生产的注浆导管。
1.1 现浇砼结构内预埋应采用重型的阻燃性PVC 导管。
要求抗压抗冲击性能好；管材应柔韧性好，弯折时不易断裂，
1.2 导管、接头套管、定位钉、金属托架等宜采用同一厂家的配套产品。
1.3 管材及其配件在进场应进行检查。
PVC 管实测其壁厚应均匀，无变形和气泡裂缝等，要求有消防产品检查报告和出厂合格证，氧指数大于27%。
管材应有清晰的生产商名称和商标、规格型号、执行标准号。
1.4 其他材料：固定钉、扎丝
2、机械和工具：手电钻、钳子、卷尺、钢锯条（专用剪管刀）、铁锤。
3、基本操作工艺：
作业班组进场后，应对其进行培训，使其熟练掌握注浆管的基本操作工艺。
3.1 注浆管的切断
配管前应根据管子每段所需的长度进行切断。
切断可使用钢锯条锯断、专用剪管刀剪断，切割应该一切到底，禁止用手来回折断或者扯断，切口应垂直。
3.2 注浆软管与PVC软管的连接
连接一般采用套管连接，连接管管端约1～2 外径长的地方必须清理干净，然后涂胶水，插入套管内至套管中心处，两根管对口紧密，保持一会儿使之粘接牢固。
套管可采用成品套管接头，也可采用大一号的PVC 管来加工。
自制套管时将大号PVC管按被连接管的3～4 倍外径长切断。
用来做套管的PVC管其内径应当与被连接管的外径配合紧密无缝隙。
4、预制
在主体砼结构施工期间，为迅速完成预埋，将部分作业尽量在施工前先进行加工预制，然后在预埋时拿到作业层进行安装，以减少工作量。
5、作业条件
5.1 预埋注浆导管时，应在主钢绑扎完成后、面筋尚未绑扎时
进行。
5.2 混凝土浇筑前，在绑扎钢筋完成后，根据设计图纸要求预埋注浆用的各种构件，在该过程应及时向有关方办理隐检手续。
三、工艺流程
注浆管预制→注浆管敷设→注浆管连接固定→封口保护
四、施工工艺
1、注浆导管敷设应严格按设计布管，沿最近的方向敷设，使走向顺直减少弯曲。
严禁三层管交叉重叠；平行的两根PVC 管间距应大于5cm；板内PVC 管之间的交叉角必须大于45°；如果按直线布管不能满足上述要求，则布管宜适当绕行。
当注浆管不足时应可以采用搭接的方式进行连接。
在注浆导管布设3cm范围内应该清理干净，可不进行凿毛处理，凹坑部位可用防水砂浆大致找平。
2、注浆端口每10m布设一个，注浆管口外露应不小于20cm，管口应进行及时封堵。
3、产品保护
3.1 PVC 管在混凝土浇筑时必须派专人值班加强保护，防止振捣时位移或损坏；值班人员必须看护至混凝土浇捣完毕，中途不得离岗。
3.2 预埋套管不得有歪斜，位置尺寸不能超出允许偏差值，待位置正确后再进行固定。
3.3 管口应及时封堵，避免杂物落入套管内。
3.4 注浆管应该敷设在边墙中部，不得与钢筋直接绑扎在一起。
五、质量标准
1、保证项目PVC 管的材质、品种、规格、质量及适用场所必须符合设计要求和施工规范的规定。
2、基本项目
管子敷设连接紧密，管子切断断口光滑，软管连接处距混凝土表面不小于15mm，注浆管口外露长度不小于20cm，注浆口每六米布设一个，注浆管之间间距不小于5cm，注浆管安装长度不小于10m，注浆管之间尽量减少交叉。
六、安全要求
在结构施工阶段预埋时除应遵守一般的安全规章制度外，还应着重注意下列事项：
1.防止和避免钉子扎脚；
2.塔吊吊物时不要站在吊物的下方，防止坠物伤人；
3.在脚手架上行走要避免踩上探头板；
4.临边作业不能踩空；
5.不能往下抛扔物体。
七、注浆导管施工图
施工缝注浆导管平面图
施工缝注浆导管细部图
八、预埋注浆管材料
注浆管选用重复性注浆管（CCLL-D注浆管、CCLL-D全断面注浆管）。
重复性注浆管可多次重复使用，每次用完需冲洗干净管芯和管外壁。
重复性注浆管
内径：8mm；外径：20mm;：内径公差：±0.3mm；每卷长度：90m
九、预埋注浆管材料
结构施工完成后，向注浆管内预注聚氨酯止水胶密封。
