电子工艺实习报告模板5篇电子工艺实习报告篇1通过这次实习不仅自己动手完成了一个收音机,更过的是学到了很多东西,电子工艺实习总结。

首先巩固了电子学理论,增强了识别电子元器件的能力,通过对元器件的测量,也增强了对万用表的使用能力。

其次,培养了我们的动手能力,实践是检验真理的唯一标准,理论的东西只有通过实践环节的检验,才是真实的。

通过组装超外差式收音机,我们明白了其工作原理、学会了焊接技术。

还有此次实习还锻炼了我们解决问题的能力,在实习中我们遇到了各种各样的问题,通过此次实习我们懂得了面对一个问题,要不慌不忙,理清思路,寻找问题的根源,然后一步一步的解决问题。

这次实习让我明白了有时想是没有用处的,还必须去考察,去学习,去实践考察,只有这样才能有实质的进步,还有要和同学共同讨论,解决各种困难,在困难中你能了解更多的非课本的知识,还能再找错误的同时锻炼你的观察力,所以我知道了很多零件的作用,并了解到什么样的现象是哪块的电子区域出现了错误,小小的成功给我很大的动力,我知道我会继续努力的,实习总结《电子工艺实习总结》。

在整个的实习中我学习了很多的东西,使我眼界打开,感受颇深。

简单的焊接使我了解到人生学习的真谛,课程虽然结束了,但学习还没结束,我知道作为信息时代的大学生,作为国家重点培育的高科技人才,仅会操作鼠标是不够的,基本的动手能力是一切工作和创造的基础和必要条件。

存在的问题与建议在实习中存在的问题主要有:电路板上的焊点有些不符合标准;尤其是导线焊接的不好,容易脱落;万用表有的不准确,有的接触不良,导致我们测量数据的时候很容易出现错误;组装完成的收音机的天线老是滑动,导致优势收听不到广播台或收听的台较少,用纸塞,时间长了,纸很容易脱落。

另外,至于建议,建议老师多给我们讲下理论知识,让我们更深入的了解其工作原理。

电子工艺实习报告篇2一、课程设计目的1.了解电话机的基本知识,通过具体的电路图,初步掌握焊接技术,简单电路元器件装配,对故障的诊断和排除以及对电话机原理工作的一般原理。

电工电子实习报告收音机(共8篇)

电工电子实习报告收音机(共8篇)

电工电子实习报告收音机〔共8篇〕第1篇:收音机电子电工实习报告一、实习内容:(1)学习识别简单的电子元件与电子线路;(2)学习并掌握收音机的工作原理;(3)按照图纸焊接元件,组装一台收音机,并掌握其调试方法。

二、实习器材介绍:(1)电烙铁:由于焊接的元件多,所以使用的是外热式电烙铁,功率为30 w,烙铁头是铜制。

(2)螺丝刀、镊子等必备工具。

(3)松香和锡,由于锡它的熔点低,焊接时,焊锡能迅速漫步在金属外表焊接结实,焊点光亮美观。

(4)两节5号电池。

三、实习目的:电子技术实习的主要目的就是培养我们的动手才能,电子技术实习使我们对电子元器件识别,相应工具的操作,相关仪器的使用,电子设备制作、装调的全过程,掌握查找及排除电子电路故障的常用方法有个更加详实的体验,有助于我们对理论知识的理解,帮助我们学习专业知识。

使我们对电子元件及收音机的装机与调试有一定的感性和理性认识,打好日后深化学习电子技术根底。

同时实习使我获得了收音机的实际消费知识和装配技能,培养理论联络实际的才能,进步分析^p 问题和解决问题的才能,增强独立工作的才能。

同时也培养同学之间的团队合作、共同讨论、共同前进的精神。

详细目的如下:1.熟悉手工焊锡的常用工具的使用及其维护与修理。

2.根本掌握手工电烙铁的焊接技术,可以独立的完成简单电子产品的安装与焊接。

熟悉电子产品的安装工艺的消费流程。

3.熟悉印制电路板设计的步骤和方法,熟悉手工制作印制电板的工艺流程,可以根据电路原理图,元器件实物设计并制作印制电路板。

4.熟悉常用电子器件的类别、型号、规格、性能及其使用范围,能查阅有关的电子器件图书。

5.可以正确识别和选用常用的电子器件,并且可以纯熟使用普通万用表和数字万用表。

6.理解电子产品的焊接、调试与维修方法。

四、原理简述:咏梅833A型超外差收音机工作原理 1〕接收回路〔C1A、B1〕LC并联谐振回路在其固有振荡频率等于外界某电磁波频率时产生并联谐振,从而将某台的调幅发射信号接收下来。

2023精选收音机的实习报告4篇

2023精选收音机的实习报告4篇

2023精选收音机的实习报告4篇收音机的实习报告篇11.了解收音机的基本知识,通过具体的电路图,初步掌握焊接技术,简单电路元器件装配,对故障的诊断和排除以及对收音机原理工作的一般原理。

2.熟悉电子装焊工艺的基本知识和原理,掌握焊接技术并装焊一台正规的收音机。

3.了解安全用电知识,学习安全操作要领,培养严谨的工作作风,养好良好的工作习惯,培养正确的劳动观与人生观,也培养团队意识和集体主义精神。

1.收音机原理把接收到的电台高频信号,用一个变频级电路将它转化为频率固定的中频信号,然后在对这个中频信号进行多级放大,再检波,低放。

这样灵敏度和选择性都可大幅度改善,而且可使整个波段接受灵敏度均匀。

由于中频频率较低又是固定的,所以中频调谐放大电路可以做到选择性好、增益高又不易自激。

图中夏牌ZX-05型调频、调幅收音机电路原理图,印刷电路板及其它由天线接收的信号经输入回路选频后与本机产生的正弦波振荡信号(其频率总比输入回路选出的信号的频率高465kHz),共同送入变频级进行混频,产生一个固定的差频信号,即465kHz。

465kHz中频信号经过几级中频选频放大电路的放大后,加至检波级进行检波。

解调出的音频信号经前置低放级电压放大、功率放大级放大后推动喇叭发出声音。

检波级输出的波动直流成分信号能反映输入的高频信号强弱,将它经自动增益控制电路后去控制中放级的增益。

这样可使高频信号强时中放级增益下降,从而使输出音量不随高频信号强弱变化而发生变化,也使中放级工作稳定、性能提高。

1.AM工作原理:中波广播信号520—1620KHZ,通过L3与CO—3组成的输入回路选择后,送到CXA1691BM集成电路(IC)10脚,与本振信号混频。

本振信号是有IC内电路5脚外接B1,C8,CO—4构成本振回路产生的。

混频后IC14脚输出各种组合信号,有B2与CF1组成455KHZ中频选频回路,将高频载波变为统一中频载波(455KHZ),然后从IC23脚输出,内经IC4脚外接音量电位器RV 控制,送入IC24脚进行音频放大和功率放大,再从IC27脚输出,C23耦合到喇叭上。

收音机的实习报告三篇_1

收音机的实习报告三篇_1

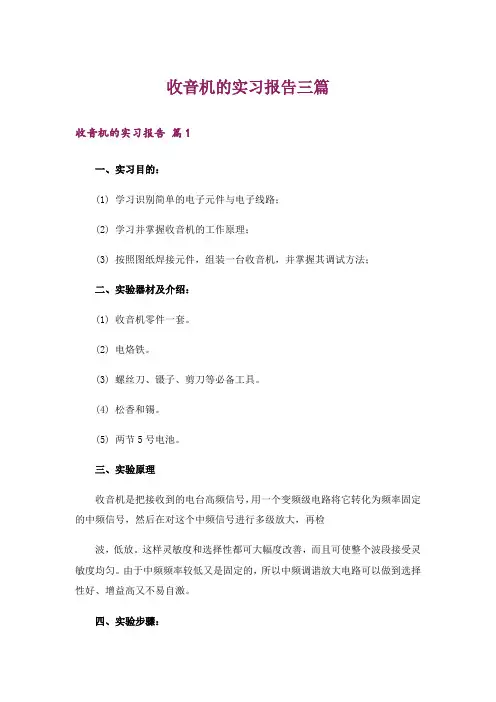

收音机的实习报告三篇收音机的实习报告篇1一、实习目的:(1) 学习识别简单的电子元件与电子线路;(2) 学习并掌握收音机的工作原理;(3) 按照图纸焊接元件,组装一台收音机,并掌握其调试方法;二、实验器材及介绍:(1) 收音机零件一套。

(2) 电烙铁。

(3) 螺丝刀、镊子、剪刀等必备工具。

(4) 松香和锡。

(5) 两节5号电池。

三、实验原理收音机是把接收到的电台高频信号,用一个变频级电路将它转化为频率固定的中频信号,然后在对这个中频信号进行多级放大,再检波,低放。

这样灵敏度和选择性都可大幅度改善,而且可使整个波段接受灵敏度均匀。

由于中频频率较低又是固定的,所以中频调谐放大电路可以做到选择性好、增益高又不易自激。

四、实验步骤:1. 对照元件清单目录表检察元件是否齐全;初始步骤得慎重对待,因为到时候怕焊到一半的时候去找器件,而且如果拿别人的器件的话,又会影响别人焊板子的速度,所以得仔细检查器件,并测试元器件是否损坏。

比如:A.输入变压器的检测:要注意在用万用表测试的时候一定要有阻值,而且比较小,如果万用表无限时,则说明电阻无穷大,则输入变压器有问题,得换个新的。

B.磁棒线圈的检测:要注意用万用表的二极管档来检测a和b是否导通,c 和d是否导通,这个检测方法是最快有效的方法。

C.电阻的检测:要注意将万用表拨到适当的位置,这样方便读数,减低误读,从而提高焊板子的速度。

2. 识别各种元器件以及学习收音机调频调幅的工作原理;这个过程在实验原理部分已经阐述过了,此处就不多重复。

3. 按照电路图将元器件焊接在与之对应的位置处;4. 焊板子的过程;这个过程如果熟练的话,焊板子是非常快且轻松的过程,一人专门焊板子,一人专门递元器件,合作焊接这样焊接的效率才比较高。

5. 装配完毕后,通电进行测试,若各项功能齐全则进行下一步,若存在缺陷则用万用表进行检查并纠正;A. 首先检测是否通电,起码二极管也要亮;B. 检测a、b、c、d测试点的电流情况;C.检测焊盘是否有松动的情况;D.以a、b、c、d为基点,用万用表的二极管档分别测试与其相同的地方是否都导通,确保整个电路导通,防止局部短路;E.用万用表二极管档检测铜线的端点是否导电,并且检测分清楚 a、b、c、d到底是哪几根铜线;6. 把焊接好的电路板与外壳组装;7. 检查验收。

关于收音机实习报告4篇

关于收音机实习报告4篇

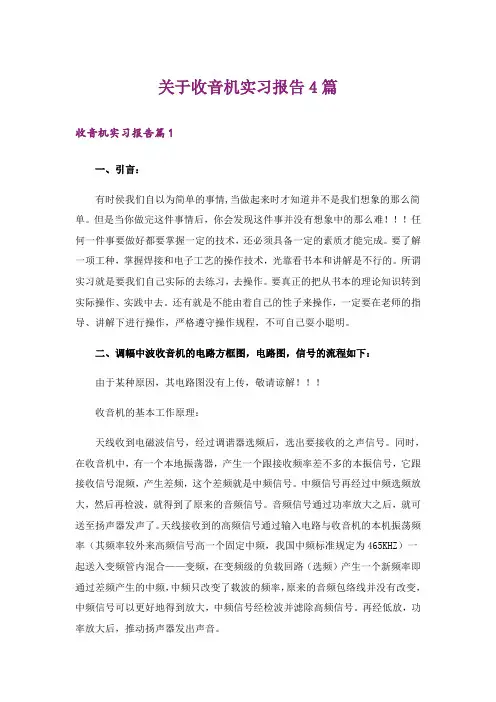

关于收音机实习报告4篇收音机实习报告篇1一、引言:有时侯我们自以为简单的事情,当做起来时才知道并不是我们想象的那么简单。

但是当你做完这件事情后,你会发现这件事并没有想象中的那么难任何一件事要做好都要掌握一定的技术,还必须具备一定的素质才能完成。

要了解一项工种,掌握焊接和电子工艺的操作技术,光靠看书本和讲解是不行的。

所谓实习就是要我们自己实际的去练习,去操作。

要真正的把从书本的理论知识转到实际操作、实践中去。

还有就是不能由着自己的性子来操作,一定要在老师的指导、讲解下进行操作,严格遵守操作规程,不可自己耍小聪明。

二、调幅中波收音机的电路方框图,电路图,信号的流程如下:由于某种原因,其电路图没有上传,敬请谅解收音机的基本工作原理:天线收到电磁波信号,经过调谐器选频后,选出要接收的之声信号。

同时,在收音机中,有一个本地振荡器,产生一个跟接收频率差不多的本振信号,它跟接收信号混频,产生差频,这个差频就是中频信号。

中频信号再经过中频选频放大,然后再检波,就得到了原来的音频信号。

音频信号通过功率放大之后,就可送至扬声器发声了。

天线接收到的高频信号通过输入电路与收音机的本机振荡频率(其频率较外来高频信号高一个固定中频,我国中频标准规定为465KHZ)一起送入变频管内混合——变频,在变频级的负载回路(选频)产生一个新频率即通过差频产生的中频,中频只改变了载波的频率,原来的音频包络线并没有改变,中频信号可以更好地得到放大,中频信号经检波并滤除高频信号。

再经低放,功率放大后,推动扬声器发出声音。

三、安装前的准备工作:所需的基本工具:电烙铁(焊枪)、烙铁架、松香、万用表、镊子、尖嘴钳、偏口钳、螺丝刀。

焊接工艺要求:1、在焊接之前要仔细的查看个元件的个数,以及用万能表测试个元件性能是否为良好的。

2、要清楚的识别元件种类和作用。

3、在焊接时要注意电烙铁的角度,要使电烙铁、焊锡丝与电路板三位一体,要注意焊锡丝的用量,如果多了可能会影响其它元件的焊接也不美观,少了也许会焊不牢固。

收音机的实习报告三篇

收音机的实习报告三篇

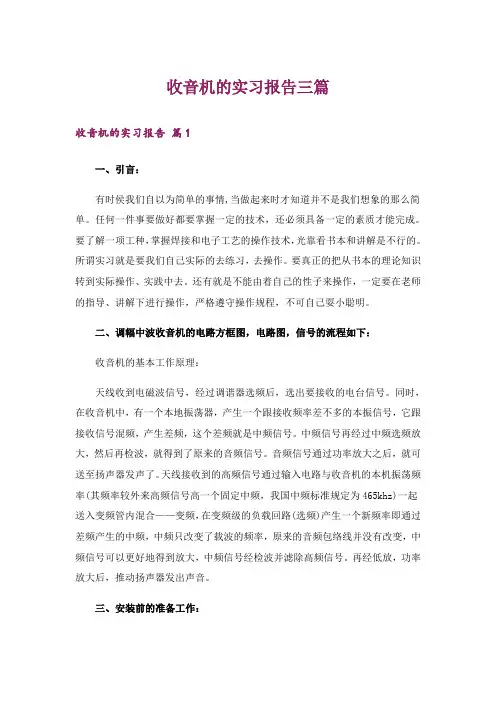

收音机的实习报告三篇收音机的实习报告篇1一、引言:有时侯我们自以为简单的事情,当做起来时才知道并不是我们想象的那么简单。

任何一件事要做好都要掌握一定的技术,还必须具备一定的素质才能完成。

要了解一项工种,掌握焊接和电子工艺的操作技术,光靠看书本和讲解是不行的。

所谓实习就是要我们自己实际的去练习,去操作。

要真正的把从书本的理论知识转到实际操作、实践中去。

还有就是不能由着自己的性子来操作,一定要在老师的指导、讲解下进行操作,严格遵守操作规程,不可自己耍小聪明。

二、调幅中波收音机的电路方框图,电路图,信号的流程如下:收音机的基本工作原理:天线收到电磁波信号,经过调谐器选频后,选出要接收的电台信号。

同时,在收音机中,有一个本地振荡器,产生一个跟接收频率差不多的本振信号,它跟接收信号混频,产生差频,这个差频就是中频信号。

中频信号再经过中频选频放大,然后再检波,就得到了原来的音频信号。

音频信号通过功率放大之后,就可送至扬声器发声了。

天线接收到的高频信号通过输入电路与收音机的本机振荡频率(其频率较外来高频信号高一个固定中频,我国中频标准规定为465khz)一起送入变频管内混合——变频,在变频级的负载回路(选频)产生一个新频率即通过差频产生的中频,中频只改变了载波的频率,原来的音频包络线并没有改变,中频信号可以更好地得到放大,中频信号经检波并滤除高频信号。

再经低放,功率放大后,推动扬声器发出声音。

三、安装前的准备工作:所需的基本工具:电烙铁(焊枪)、烙铁架、松香、万用表、镊子、尖嘴钳、偏口钳、螺丝刀。

焊接工艺要求:1、在焊接之前要仔细的查看个元件的个数,以及用万能表测试个元件性能是否为良好的。

2、要清楚的识别元件种类和作用。

3、在焊接时要注意电烙铁的角度,要使电烙铁、焊锡丝与电路板三位一体,要注意焊锡丝的用量,如果多了可能会影响其它元件的焊接也不美观,少了也许会焊不牢固。

4、在撤离电烙铁的同时要保证电路板不要晃动以免产生虚焊,在之后的调试过程中不容易找出错误的所在。

电子工艺实习报告汇总5篇

电子工艺实习报告汇总5篇

电子工艺实习报告汇总5篇电子工艺实习报告篇1一、实训目的通过对一台调幅收音机的安装、焊接和调试,使学生了解电子产品的装配过程,掌握电子元器件的识别方法和质量检验标准,了解整机的装配工艺,培养学生的实践技能。

二、实训要求1.会分析收音机电路图。

2.对照收音机原理图能看懂印制电路版图和接线图。

3.认识电路图上的各种元器件的符号,并与实物相对照。

4.会测试各种元器件的主要参数。

5.认真细心地按照工艺要求进行产品的安装和焊接。

6.按照技术指标对产品进行调试。

三、实训预习内容1.标准超外差式调幅收音机简介标准超外差式调幅收音机一般为六管中波段收音机,采用全硅管线路,具有机内磁性天线,收音效果良好,并设有外接耳机插口。

2.咏梅838型超外差式收音机的技术指标频率范围:535——1605kHz输出功率:50mW(不失真)、150mW(最大)扬声器:Φ57mm、8Ω电源:3V(两节五号电池)体积:宽122×高65×厚25mm 重量:约175克(不带电池)四、实训步骤1。

咏梅838型超外差式收音机的材料清单,见表1。

2.用万用表检测收音机各个元器件检测顺序和要求见表2,将测量结果填入实习报告。

注意:V5、V6的hFE相差应不大于20%,同学之间可互相调整使管子性能配对。

3.用万用表检测输出、输入变压器绕组的内阻,见表34.对元器件的引线进行镀锡处理5.检查印制板的铜箔线条是否完好咏梅838型超外差式收音机的印制电路板如图1所示。

要特别注意检查板上的铜箔线条有无断线及短路的情况,还要特别注意板的边缘是否完好,如图2所示。

6.安装元器件焊接(1)焊接T5输入变压器(要使之与印刷版紧紧相贴)(2)R2、R3要平着版焊接且要高于版0。

5cm,然后焊接剩下的电阻(电阻成三角形状)(3)二极管(红正黑负且焊接形状为三角形(红色为短腿))(4)瓷介电容(5)三极管(平向自己三条腿从左到右为E、B、C)(6)涤纶电容(7)电解电容(形状为)(8)T2、T3、T4(9)双联电容(10)T6(11)天线线圈(先焊L2)7.收音机的检测和调试学生通过对自己组装的收音机的通电检测调试,可以了解一般电子产品的生产调试过程,初步学习调试电子产品的方法。

收音机实习报告汇总六篇

收音机实习报告汇总六篇

收音机实习报告汇总六篇收音机实习报告篇1一、实习目的:(1)学习识别简单的电子元件与电子线路;(2)学习并掌握收音机的工作原理;(3)按照图纸焊接元件,组装一台收音机,并掌握其调试方法;二、实验器材及介绍:(1)收音机零件一套。

(2)电烙铁。

(3)螺丝刀、镊子、剪刀等必备工具。

(4)松香和锡。

(5)两节5号电池。

三、实验原理收音机是把接收到的电台高频信号,用一个变频级电路将它转化为频率固定的中频信号,然后在对这个中频信号进行多级放大,再检波,低放。

这样灵敏度和选择性都可大幅度改善,而且可使整个波段接受灵敏度均匀。

由于中频频率较低又是固定的,所以中频调谐放大电路可以做到选择性好、增益高又不易自激。

四、实验步骤:1.对照元件清单目录表检察元件是否齐全;初始步骤得慎重对待,因为到时候怕焊到一半的时候去找器件,而且如果拿别人的器件的话,又会影响别人焊板子的速度,所以得仔细检查器件,并测试元器件是否损坏。

比如:A.输入变压器的检测:要注意在用万用表测试的时候一定要有阻值,而且比较小,如果万用表无限时,则说明电阻无穷大,则输入变压器有问题,得换个新的。

B.磁棒线圈的检测:要注意用万用表的二极管档来检测a和b是否导通,c和d是否导通,这个检测方法是最快有效的方法。

C.电阻的检测:要注意将万用表拨到适当的位置,这样方便读数,减低误读,从而提高焊板子的速度。

2.识别各种元器件以及学习收音机调频调幅的工作原理;这个过程在实验原理部分已经阐述过了,此处就不多重复。

3.按照电路图将元器件焊接在与之对应的位置处;4.焊板子的过程;这个过程如果熟练的话,焊板子是非常快且轻松的过程,一人专门焊板子,一人专门递元器件,合作焊接这样焊接的效率才比较高。

5.装配完毕后,通电进行测试,若各项功能齐全则进行下一步,若存在缺陷则用万用表进行检查并纠正;A.首先检测是否通电,起码二极管也要亮;B.检测a、b、c、d测试点的电流情况;C.检测焊盘是否有松动的情况;D.以a、b、c、d为基点,用万用表的二极管档分别测试与其相同的地方是否都导通,确保整个电路导通,防止局部短路;E.用万用表二极管档检测铜线的端点是否导电,并且检测分清楚a、b、c、d到底是哪几根铜线;6.把焊接好的电路板与外壳组装;7.检查验收。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

收音机电子工艺实习报告(通用5篇)收音机电子工艺实习报告篇1一.实习目的1)学习识别简单的电子元件和电子线路。

2)学习手工插接式焊接(THT)方法和贴片式焊接(SMF)方法。

3)组装焊接一台中夏ZX-05型调频调幅收音机和一台贴片式FM微型收音机。

4)提高自己的实际操作能力。

二.实习要求组装焊接的收音机可以收听到一个以上的频道。

三.实习器材1)电焊器材:电烙铁,焊锡丝(松香芯),松香,镊子,剪钳,螺丝刀。

2)ZX-05收音机组装元件3)FM收音机组装元件4)其它:两节5号电池和两节7号电池。

四.实习原理1)收音机收音机是把接收到的电台高频信号,用一个变频级电路将它转化为频率固定的中频信号,然后在对这个中频信号进行多级放大,再检波,低放。

这样灵敏度和选择性都可大幅度改善,而且可使整个波段接受灵敏度均匀。

由于中频频率较低又是固定的,所以中频调谐放大电路可以做到选择性好、增益高又不易自激。

由天线接收的信号经输入回路选频后与本机产生的正弦波振荡信号(其频率总比输入回路选出的信号的频率高465kHz),共同送入变频级进行混频,产生一个固定的差频信号,即465kHz。

465kHz中频信号经过几级中频选频放大电路的放大后,加至检波级进行检波。

解调出的音频信号经前置低放级电压放大、功率放大级放大后推动喇叭发出声音。

检波级输出的波动直流成分信号能反映输入的高频信号强弱,将它经自动增益控制电路后去控制中放级的增益。

这样可使高频信号强时中放级增益下降,从而使输出音量不随高频信号强弱变化而发生变化,也使中放级工作稳定、性能提高。

2)调幅(AM)收音机工作原理调幅收音机由输入回路、本振回路、混频电路、检波电路、自动增益控制电路(AGC)及音频功率放大电路组成,如下图所示。

调幅收音机原理框图输入回路由天线线圈和可变电容构成,本振回路由本振线圈和可变电容构成,本振信号经内部混频器,与输入信号相混合。

混频信号经中周和455kHz陶瓷滤波器构成的中频选择回路得到中频信号。

至此,电台的信号就变成了以中频455kHz为载波的调幅波。

中频信号进行中频放大,再经过检波得到音频信号,经功率放大输出,耦合到扬声器,还原为声音。

其中,中放电路增益受AGC自动控制增益控制,以保持在电台信号不同时,自动调节增益,获得一致的收听效果。

2)调频(FM)收音机工作原理调频(FM)收音机由输入回路、高放回路、本振回路、混频回路、中放回路、鉴频回路和音频功率放大器组成。

如下图所示。

调频收音机原理框图调频的接收天线以耳机的地线替代,也可直接插上配给的天线ANT,二者工作原理相同。

调频广播的高频信号输入回路直接经电容C、L组成的LC振荡回路,实际上构成一带通滤波器,其通频带为88MHz-108MHz。

在集成块内部接受的调频信号经过高频放大,谐振放大。

被放大的信号与本地振荡器产生的本振信号在内部进行FM混频,混频后输出。

FM混频信号由FM中频回路进行选择,提取以中频10.7MHz为载波的调频波。

该中频选择回路由10.7MHz滤波器构成。

中频调制波经中放电路进行中频放大,然后进行鉴频得到音频信号,经功率放大输出,耦合到扬声器,还原为声音。

此外,因在调频波段未收到电台信号时,内部增益处于失控而产生的噪声很大。

为此,通过检出无信号时的控制电平,控制静噪电路工作,使音频放大器处于微放大状态,从而达到静噪功能。

5)SMT贴片式SMT就是表面组装技术(Surface Mounted Technology的缩写),是目前电子组装行业里最流行的一种技术和工艺。

SMT有如下特点:组装密度高、电子产品体积小、重量轻,贴片元件的体积和重量只有传统插装元件的1/10左右,一般采用SMT之后,电子产品体积缩小40%~60%,重量减轻60%~80%。

可靠性高、抗振能力强。

焊点缺陷率低。

高频特性好。

减少了电磁和射频干扰。

易于实现自动化,提高生产效率。

降低成本达30%~50%。

节省材料、能源、设备、人力、时间等。

其中将元件装配到印刷(或其它基板)上的工艺方法称为SMT工艺。

相关的组装设备则称为SMT设备),并通过相关设备完成收音机表面贴芯片装配。

收音机电子工艺实习报告篇2一、实训目的1.了解收音机的基本知识,通过具体的电路图,初步掌握焊接技术,简单电路元器件装配,对故障的诊断和排除以及对收音机原理工作的一般原理。

2.熟悉电子装焊工艺的基本知识和原理,掌握焊接技术并装焊一台正规的收音机。

3.了解安全用电知识,学习安全操作要领,培养严谨的工作作风,养好良好的工作习惯,也培养团队意识和集体主义精神。

二、收音机工作原理收音机是把广播电台发射的无线电波中的音频信号取出来,加以放大,然后通过扬声器还原出声音。

具体讲:从天线(磁棒具有聚集电磁波磁场的能力,而天线线圈是绕在磁棒上)接收到的许多广播电台的高频信号,通过输入回路(为并联谐振回路,具有选频作用)选出其中所需要的电台信号送入变频级的基极。

同时,由本机振荡器产生高频等幅波信号,它的频率高于被选电台载波465KHz,也送于变频级的发射极,二者通过晶体管be结的非线性变换,将高频调幅波变换成载波为465KHz的中频调幅波信号。

在这个变换过程中,被改变的只是已调幅波载波的频率,而调幅波的振幅的变化规律(调制信号即声音)并未改变。

变换后的中频信号通过变频级集电极接的LC并联回路选出载波为465KHz 的中频调幅信号,被送到中频放大器,放大后,再送入检波器进行幅度检波,从而还原出音频信号,然后通过低频电压放大和功率放大,再去推动扬声器,还原出声音。

超外差式收音机是目前较普及的收音机三、实验材料电烙铁:外热式电烙铁,功率30W,烙铁头铜质,焊锡,螺丝刀,镊子,各种收音机零件。

四、焊接技巧与注意事项1准备施焊;左手拿焊丝,右手握烙铁,进入备焊状态。

要求烙铁头保持干净,无焊渣等氧化物,并在表面镀有一层焊锡。

2加热焊件;烙铁头靠在两焊件的连接处,加热整个焊件全体,时间大约为1~2秒钟。

对于在印制板上焊接元器件来说,要注意使烙铁头同时接触两个被焊接物。

3送入焊丝;焊件的焊接面被加热到一定温度时,焊锡丝从烙铁对面接触焊件。

注意:不要把焊锡丝送到烙铁头上!4移开焊丝;当焊丝熔化一定量后,立即向左上45°方向移开焊丝。

5移开烙铁;焊锡浸润焊盘和焊件的施焊部位以后,向右上45°方向移开烙铁,结束焊接。

注意事项:1、元件视情况立式焊装或卧式焊装均可,前者元件要成型,后者元件尽量贴近板面。

2、有字元件的有字一面要尽量在同一方向。

3、连接导线要先镀锡再焊接,剥线裸露部位不要大于1mm。

4、焊接所用时间尽量短,焊好后不要拨弄元件以免焊盘脱落!5、焊点大小均匀,表面光亮,无毛刺无虚焊。

6、元件管脚应留出焊点外0.2-1mm。

7、焊接工程中,一定要注意焊接面的清洁事项五、收音机的调试1、调整各级晶体三极管的静态工作点。

晶体三极管的工作状态是否合适,会直接影响整机的性能,严重时甚至使整机不能工作。

所谓工作状态的调整主要是指集电极电流的调整。

图1中有“X”的地方为电流表接入处,线路板上留有四个测量电流的缺口,分别是A、B、c、D四个点,将电位器的开关打开(音量旋至最小即测量静态电流),用万用表的10mA档测量各点的三极管静态电流是Icl ≈0.3mA,Ic2≈0.5mA,Ic4≈2mA,Ic5,6≈1.5mA,测量值与上述值差不多时可用。

电烙铁将这四个缺口依次连接,再把音量开到最大,调双连拨盘即可收到电台声音。

如果遇到某一级电流太大或太小时首先重点检查这一级三极管的极性和质量,然后检查三极管周围元件是否有问题。

2、调整中频频率。

就是通过调整中周的磁帽,使它谐振在465KHz上。

调中周的工具应该使用无感起子,调中周最好使用高频信号发生器,使高频信号发生器输出465KHz的中频信号,用1KHz音频调制,调制度选30%。

调整的方法是:首先,将本机振荡回路用导线短路,使它停振,以避免造成对中频调试工作的干扰。

然后,将双连可变电容器调到最大值(逆时针旋到底)。

打开收音机的电源开关K,将音量电位器RP旋到最大,信号发生器的输出头碰触VT2的基极,调整T4,使扬声器发出1KHz的响声最响。

然后由后级往前级,从基级输入信号,仅调整T3、T4,使扬声器中声音最响,中频就调整好了。

如果没有高频信号发生器,也可以利用一台成品收音机做信号源。

从成品收音机的第二中周的次级(检波之前)焊出一根导线,串联一个0.01uF的电容器作为中频输出端头,成品收音机调准一个电台,音量电位器旋到最小位置,测试调整方法同上。

这步调试完成后,将使本机振荡器停振的短路线去掉,以便进行下一步的调试工作。

3、调整频率范围调整频率范围也叫做调整频率覆盖。

它是通过调整本机振荡线圈T2和振荡回路的补偿电容来实现。

在中波波段,规定接收频率范围是535KHz到1605KHz,也就是要求双连可变电容器全部旋入时能接收535KHz的信号,全部旋也时能接收1605KHz的信号。

首先在低端收一个广播电台,例如广东交通广播电台603KHz的广播。

如果刻度盘指针位置比603KHz低,说明振荡线圈的电感量小了,可以把振荡线圈的磁帽旋进一点。

反之,可以把振荡线圈的磁帼旋出一点,直到指针的位置在603KHz处收到这个广播电台。

然后在高端收一个广播电台,例如武汉楚天广播电台1179KHz,如果指针的位置不在1179KHz处,要调整补偿电容器(双连背后),直到指针的位置在1179KHz处收到这个电台为止。

在调整的过程中,高低端相互存在影响,需要来回调整几次。

六、实训心得经过一周的实训,我印象十分深刻,感触颇多。

有时侯我们自以为简单的事情,当做起来时才知道并不是我们想象的那么简单。

但是当你做完这件事情后,你会发现这件事并没有想象中的那么难任何一件事要做好都要掌握一定的技术,还必须具备一定的素质才能完成。

要了解一项工种,掌握焊接和电子工艺的操作技术,光靠看书本和讲解是不行的。

所谓实训就是要我们自己实际的去练习,去操作。

要真正的把从书本的理论知识转到实际操作、实践中去。

还有就是不能由着自己的性子来操作,一定要在老师的指导、讲解下进行操作,严格遵守操作规程,才能更好地完成实训任务。

实训的第一天,我们认真听完老师把收音机工作原理分析完,作足实训前的准备,接下来老师便发放电子元件。

在我刚刚拿到零件的时候,看到那么多的东西,还是很手忙脚乱的。

尤其是电阻那么的小,要是丢上一个,那就是前功尽弃了。

通过这一次的电子器件实训我不仅对成功有了更大向往,而且对于失败,我也明白坦然的好处和换个角度想的态度。

.一切的技术与经验都是在实践中一点一滴的积累来的,这次我又知道了不少电路元件与如何安装的知识。

实训是培养我们动手能力的一个好机会,通过这次的工艺实训,我们学会了基本的焊接技术,收音机的检测与调试,知道了电子产品的装配过程,我们还学会了电子元器件的识别及质量检验,知道了整机的装配工艺,这些为我们的培养动手能力及严谨的工作作风,也为我们以后的工作打下了良好的基础。
