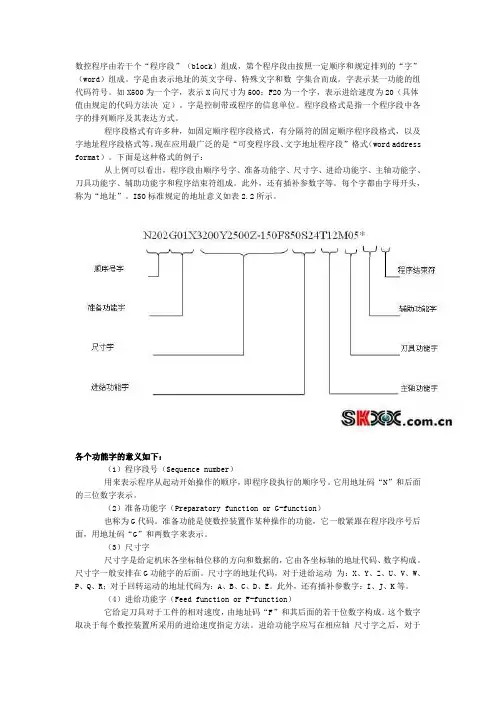

数控机床程序段格式
数控程序段格式及数控机床程序的组成
数控程序由若干个“程序段”（block）组成，第个程序段由按照一定顺序和规定排列的“字”（word）组成。
字是由表示地址的英文字母、特殊文字和数字集合而成。
字表示某一功能的组代码符号。
如X500为一个字，表示X向尺寸为500；F20为一个字，表示进给速度为20（具体值由规定的代码方法决定）。
字是控制带或程序的信息单位。
程序段格式是指一个程序段中各字的排列顺序及其表达方式。
程序段格式有许多种，如固定顺序程序段格式，有分隔符的固定顺序程序段格式，以及字地址程序段格式等。
现在应用最广泛的是“可变程序段、文字地址程序段”格式（word address format）。
下面是这种格式的例子：从上例可以看出，程序段由顺序号字、准备功能字、尺寸字、进给功能字、主轴功能字、刀具功能字、辅助功能字和程序结束符组成。
此外，还有插补参数字等。
每个字都由字母开头，称为“地址”。
ISO标准规定的地址意义如表2.2所示。
各个功能字的意义如下：（1）程序段号（Sequence number）用来表示程序从起动开始操作的顺序，即程序段执行的顺序号。
它用地址码“N”和后面的三位数字表示。
（2）准备功能字（Preparatory function or G-function）也称为G代码。
准备功能是使数控装置作某种操作的功能，它一般紧跟在程序段序号后面，用地址码“G”和两数字来表示。
（3）尺寸字尺寸字是给定机床各坐标轴位移的方向和数据的，它由各坐标轴的地址代码、数字构成。
尺寸字一般安排在G功能字的后面。
尺寸字的地址代码，对于进给运动为：X、Y、Z、U、V、W、P、Q、R；对于回转运动的地址代码为：A、B、C、D、E。
此外，还有插补参数字：I、J、K等。
（4）进给功能字（Feed function or F-function）它给定刀具对于工件的相对速度，由地址码“F”和其后面的若干位数字构成。
这个数字取决于每个数控装置所采用的进给速度指定方法。
数控程序段格式及数控机床程序的组成
数控程序段格式及数控机床程序的组成数控程序由若干个“程序段”（block ）组成，第个程序段由按照一定顺序和规定排列的“字”（word ）组成。
字是由表示地址的英文字母、特殊文字和数字集合而成。
字表示某一功能的组代码符号。
如X500为一个字，表示X 向尺寸为500； F20为一个字，表示进给速度为20（具体值由规定的代码方法决定）。
字是控制带或程序的信息单位。
程序段格式是指一个程序段中各字的排列顺序及其表达方式。
程序段格式有许多种，如固定顺序程序段格式，有分隔符的固定顺序程序段格式，以及字地址程序段格式等。
现在应用最广泛的是“可变程序段、文字地址程序段”格式（word address format ）。
下面是这种格式的例子：从上例可以看出，程序段由顺序号字、准备功能字、尺寸字、进给功能字、主轴功能字、刀具功能字、辅助功能字和程序结束符组成。
此外，还有插补参数字等。
每个字都由字母开头，称为“地址”。
ISO 标准规定的地址意义如表所示。
各个功能字的意义如下：1）程序段号（Squence number ）用来表示程序从起动开始操作的顺序，即程序段执行的顺序号。
它用地址码N 和后面的三位数字表示。
2）准备功能字（Preparatory function or G-function ）也称为G 代码。
准备功能是使数控装置作某种操作的功能，它一般紧跟在程序段序号后面，用地址码G 和两数字来表示。
3）尺寸字尺寸字是给定机床各坐标轴位移的方向和数据的，它由各坐标轴的地址代码、数字构成。
尺寸字一般安排在G 功能字的后面。
尺寸字的地址代码，对于进给运动为： X 、Y 、Z 、U 、V 、W 、P 、Q 、R ；对于回转运动的地址代码为： A 、B 、C 、D 、E 。
此外，还有插补参数字：I 、J 、L 等。
4）进给功能字（Feed function or F-function ）它给定刀具对于工件的相对速度，由地址码F 和其后面的若干位数字构成。

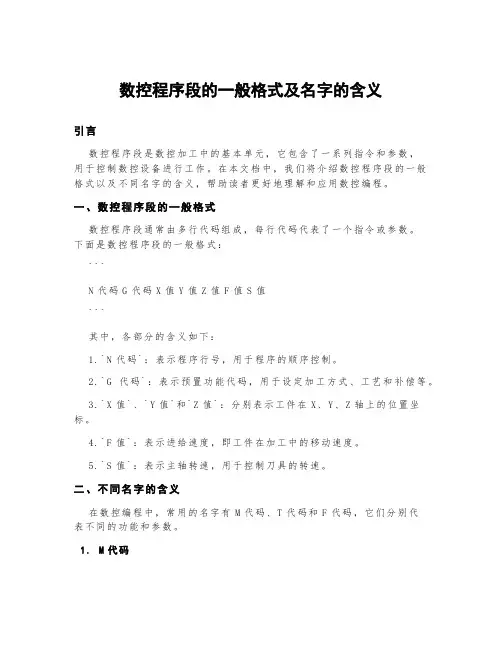

数控程序段的一般格式及名字的含义
数控程序段的一般格式及名字的含义引言数控程序段是数控加工中的基本单元，它包含了一系列指令和参数，用于控制数控设备进行工作。
在本文档中，我们将介绍数控程序段的一般格式以及不同名字的含义，帮助读者更好地理解和应用数控编程。
一、数控程序段的一般格式数控程序段通常由多行代码组成，每行代码代表了一个指令或参数。
下面是数控程序段的一般格式：```N代码G代码X值Y值Z值F值S值```其中，各部分的含义如下：1.`N代码`：表示程序行号，用于程序的顺序控制。
2.`G代码`：表示预置功能代码，用于设定加工方式、工艺和补偿等。
3.`X值`、`Y值`和`Z值`：分别表示工件在X、Y、Z轴上的位置坐标。
4.`F值`：表示进给速度，即工件在加工中的移动速度。
5.`S值`：表示主轴转速，用于控制刀具的转速。
二、不同名字的含义在数控编程中，常用的名字有M代码、T代码和F代码，它们分别代表不同的功能和参数。
1.M代码M代码用于表示机床的辅助功能或工作方式的切换。
常见的M代码包括：-M00：暂停程序执行，等待操作员干预。
-M02：程序结束，停止机床运行。
-M03：开启主轴正转，启动切削或加工。
-M04：开启主轴反转。
-M05：停止主轴转动。
2.T代码T代码用于选择刀具，对应不同的工作头或刀具编号。
例如：-T01：选择1号刀具。
-T02：选择2号刀具。
3.F代码F代码用于设定进给速度。
常见的F代码包括：-F100：进给速度为100m m/mi n。
-F200：进给速度为200m m/mi n。
结论本文对数控程序段的一般格式和名字的含义进行了介绍。
数控程序段的格式包括了N代码、G代码、坐标值和速度值等部分，在编程过程中需要注意每个部分的含义和用法。
同时，不同的名字如M代码、T代码和F 代码代表了不同的功能和参数，合理应用这些代码可以实现更加精确和高效的数控加工。
希望本文对读者在数控编程中有所帮助。
数控编程程序格式
1）程序结构程序段是可作为一个单位来处理的连续的字组，它实际是数控加工程序中的一段程序。
零件加工程序的主体由若干个程序段组成。
多数程序段是用来指令机床完成或执行某一动作。
程序段是由尺寸字、非尺寸字和程序段结束指令构成。
在书写和打印时，每个程序段一般占一行，在屏幕显示程序时也是如此。
（2）程序格式常规加工程序由开始符(单列一段)、程序名(单列一段)、程序主体和程序结束指令(一般单列一段)组成。
程序的最后还有一个程序结束符。
程序开始符与程序结束符是同一个字符：在ISO代码中是%，在EIA代码中是ER。
程序结束指令可用M02(程序结来)或M30（纸带结束）。
现在的数控机床一般都使用存储式的程序运行，此时M02与M30的共同点是:在完成了所在程序段其它所有指令之后，用以停止主轴、冷却液和进给，并使控制系统复位。
M02与M30在有些机床(系统)上使用时是完全等效的，而在另一些机床(系统)上使用有如下不同：用M02结束程序场合，自动运行结束后光标停在程序结束处；而用M3O结束程序运行场合，自动运行结束后光标和屏幕显示能自动返回到程序开头处，一按启动钮就可以再次运行程序。
虽然M02与M30允许与其它程序字合用一个程序段，但最好还是将其单列一段，或者只与顺序号共用一个程序段。
程序名位于程序主体之前、程序开始符之后，它一般独占一行。
程序名有两种形式:一种是以规定的英文字(多用O)打头、后面紧跟若干位数字组成。
数字的最多允许位数由说明书规定，常见的是两位和四位两种。
这种形式的程序名也可称作程序号。
另一种形式是，程序名由英文字、数字或英文、数字混合组成，中间还可以加入“—”号。
这种形式使用户命名程序比较灵活，例如在LC30型数控车床上加工零件图号为215的法兰第三道工序的程序，可命名为LC30-FIANGE-215-3，这就给使用、存储和检索等带来很大方便。
程序名用哪种形式是由数控系统决定的。
%O1001N0 G92 X0 Y0 Z0N5 G91 G00 X50 Y35 S500 MO3N10 G43 Z-25 T01.01N15 G01 G007 Z-12N20 G00 Z12N25 X40N30 G01 Z-17N35 G00 G44 Z42 M05N40 G90 X0 Y0N45 M30%（3）程序段格式程序段中字、字符和数据的安排形式的规则称为程序段格式(block format)。
数控加工程序段的结构与格式
数控加工程序段的结构与格式一、数控加工程序段的定义二、数控加工程序段的结构1.程序头程序头一般用于定义程序的参数和属性，包括程序号、程序名、切削工具号码、工件坐标系、进给速度和主轴转速等信息。
程序头对于程序的执行起到了明确指导的作用。
2.程序体程序体是数控加工程序的核心部分，用于定义加工路径和具体的加工参数。
程序体由多个加工指令组成，每个指令用于描述一个加工动作或操作。
3.几何参数几何参数是指在程序体中用来描述加工路径和几何形状的参数，通常包括工件坐标、绝对坐标和相对坐标等。
几何参数的正确设置对于加工精度和质量起到了至关重要的作用。
4.工艺参数工艺参数是指在程序体中用来设置切削速度、切削深度、进给量和切削方向等的参数，这些参数直接影响到加工过程中的切削效果和加工质量。
三、数控加工程序段的格式1.G代码G代码是一种控制指令，用于定义加工过程中的运动模式和加工方式。
常见的G代码包括G00（快速定位）、G01（线性插补）、G02（圆弧插补）和G03（圆弧插补）等。
2.M代码M代码是一种机械操作指令，用于控制数控机床的辅助功能和操作动作。
常见的M代码包括M03（主轴顺时针转动）、M04（主轴逆时针转动）和M05（主轴停止）等。
3.S代码S代码是一种主轴转速指令，用于调节主轴的转速。
S代码后面紧跟一个数值，表示主轴的转速。
4.T代码T代码是一种切削工具选择指令，用于选择切削工具。
T代码后面紧跟一个数字，表示切削工具的编号。
5.F代码F代码是一种进给速度指令，用于控制数控机床的进给速度。
F代码后面紧跟一个数值，表示进给速度。
总结：数控加工程序段的结构与格式是由程序头、程序体、几何参数和工艺参数等组成的。
程序头用于定义程序的参数和属性，程序体是核心部分，用于定义加工路径和具体的加工参数，几何参数用于描述加工路径和几何形状，工艺参数用于设置切削速度、切削深度等。
数控加工程序段的格式采用特定的编码规则和语法，常见的格式包括G代码、M代码、S代码、T代码和F代码等。
数控机床程序段格式
数控机床程序段格式————————————————————————————————作者：————————————————————————————————日期：数控机床程序段格式在编制数控机床程序时，首先要根据机床的脉冲当量确定坐标值，然后根据其程序段格式编制数控程序。
所谓程序段，就是指为了完成某一动作要求所需的功能“字”的组合。
“字”是表示某一功能的一组代码符号，如X2500为一个字，表示X向尺寸为2500；F20为一个字，表示进给速度为20。
程序段格式是指一个程序段中各字的排列顺序及其表达形式。
常用的程序段格式有三种，即固定顺序程序段格式、带有分隔符的固定顺序程序段格式和字地址程序段格式。
由于程序段是由功能“字”组成的，因此，以下先介绍常用功能字，然后再介绍程序段格式。
1）常用功能字一个程序段中，除了由地址符N为首的三位数组成的序号字（N×××）外，常用的功能字有：准备功能字G；坐标功能字X，Y，Z；辅助功能字M；进给功能字F；主轴转速功能字S和刀具功能字T 等。
（1）准备功能字。
准备功能字以地址符G为首，后跟二位数字(G00-G99)。
ISO1056 标准对准备功能G的规定见表ISO 标准对准备功能G 的规定。
我国的标准为JB3208—83，其规定ISO1056—1975(E)等效。
这些准备功能包括：坐标移动或定位方法的指定；插补方式的指定；平面的选择；螺纹、攻丝、固定循环等加工的指定；对主轴或进给速度的说明；刀具补偿或刀具偏置的指定等。
当设计一个机床数控系统时，要在标准规定的G功能中选择一部分与本系统相适应的准备功能，作为硬件设计及程序编制的依据。
标准中那些“不指定”的准备功能，必要时可用来规定为本系统特殊的准备功能。
表 ISO 标准对准备功能 G 的规定（2）坐标功能字。
坐标功能字(又称为尺寸字)用来设定机床各坐标之位移量。
它一般使用 X，Y，Z ，U ，V ，W ，P ，Q ，R ，A ，B ，C ，D ，E 等地址符为首，在地址符后紧跟着“+”(正)或“—”(负)及一串数字，该数字一般以系统脉冲当量为单位，不使用小数点。
数控编程格式
功能保 持到被 注消或 取代 （ 3）
a
功能仅 在所在 程序段 内有效 （ 4）
G指 令 （ 1） G54
功 能 （ 2） 原点沿X轴偏移
功能保 持到被 注消或 取代 （ 3）
f
功能仅 在所在 程序段 内有效 （ 4）
G01
G02 G03 G04
功 能 地 址
O，P N G X，Y，Z I， J ， K F
符
意
义
程序号 程序段号 准备功能 坐标字 进给速度
程序编号，子程序号的指定 程序段顺序号 机床动作方式指令 坐标轴的移动地址 圆心坐标地址 进给速度的指令
主轴功能
刀具功能 辅助功能
S
T M B
主轴转速指令
刀具编号指令 机床开/关指令 工作台回转（分度）指令
5、其他功能指令
（1）进给功能指令 用地址符F表示，也称F指令或F代码。
F指令是模态指令，其功能是指令切削进给速度。 F后面的数字直接表示进给速度的大小，单位一般为mm/min。对于 数控车床或加工螺纹时，单位也可设置为mm/r。
（2）主轴转速指令 用地址符S表示，也称S指令或S代码。 S指令是模态指令，其功能是指令主轴转速或速度，单位为r/min或m/min。 （3）刀具功能指令 用地址符T表示，也称T 指令或T 代码。 T指令主要用来选择刀具，也可用来选择刀具的长度补偿和半径补偿。 T指令由地址符T和后面的数字代码组成，不同的数控系统有不同的指 定方法和含义。如T0102可表示选用第1号刀具和第2号刀具的补偿值。
2、程序段的格式
字地址可变程序段格式由程序段号、程序字和程序段结束符组成。 （1）程序段号 由地址符N和后面的若干位数字构成。程序段号的主 要作用是便于程序的校对和检索修改，还可用于程序的转移。 程序执行的顺序和程序输入的顺序有关，而与程序段号的大小无关。 （2）程序字 程序字通常由地址符、数字和符号组成。
数控编程程序段格式
G02
顺时针圆弧插补。
G28
返回参考点。
常用M代码的含义和用途
M03
主轴正转，启动主轴并设置转速。
M09
关闭冷却液。
M04
主轴反转，启动主轴并设置转速。
M08
开启冷却液。
04
CATALOGUE
程序段中的参数设置
机床参数设置
机床类型
根据所使用的数控机床类型，选择相 应的参数设置。例如，对于车床编程 ，需要设置主轴转速、进给速度等参 数；对于铣床编程，需要设置刀具补 偿、切削深度等参数。
程序段格式的注意事项
在编写数值参数时，应注意数值的正确性和精 度要求，避免因数值误差导致加工误差。
在编写程序段时，应注意语法和拼写的正确性，避免 因语法错误或拼写错误导致程序无法执行或执行错误
。
在编写程序段时，应遵循先主后次的顺序，先 编写主轴、进给等主要操作，再编写其他次要 操作。
在编写逻辑关系时，应注意逻辑的正确性和清晰 性，避免因逻辑错误导致程序执行错误。
06
CATALOGUE
程序段实例分析
简单零件的程序段实例
总结词
简单零件的程序段实例通常包括加工路径和 加工参数的描述，用于完成简单的加工任务 。
详细描述
对于简单的零件，如轴类或盘类零件，程序 段通常包括加工表面的选择、刀具的路径、 切削参数等。例如，一个简单的外圆加工程 序段可以描述为：“G01 X10.0 Y0.0 F100”，表示刀具以直线插补方式移动到 坐标(10,0)，并以进给速度100mm/min进 行加工。
其他参数设置
刀具参数
根据所使用的刀具类型和规格，选择相应的参数设置。例如，刀具的直径、长度、切削刃角度等参数 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数控机床程序段格式
在编制数控机床程序时，首先要根据机床的脉冲当量确定坐标值，然后根据其程序段格式编制数控程序。
所谓程序段，就是指为了完成某一动作要求所需的功能“字”的组合。
“字”是表示某一功能的一组代码符号，如X2500为一个字，表示X向尺寸为2500；F20为一个字，表示进给速度为20。
程序段格式是指一个程序段中各字的排列顺序及其表达形式。
常用的程序段格式有三种，即固定顺序程序段格式、带有分隔符的固定顺序程序段格式和字地址程序段格式。
由于程序段是由功能“字”组成的，因此，以下先介绍常用功能字，然后再介绍程序段格式。
1）常用功能字
一个程序段中，除了由地址符N为首的三位数组成的序号字（N×××）外，常用的功能字有：准备功能字G；坐标功能字X，Y，Z；辅助功能字M；进给功能字F；主轴转速功能字S和刀具功能字T等。
（1）准备功能字。
准备功能字以地址符G为首，后跟二位数字(G00-G99)。
ISO1056 标准对准备功能G的规定见表ISO 标准对准备功能G 的规定。
我国的标准为JB3208—83，其规定ISO1056—1975(E)等效。
这些准备功
能包括：坐标移动或定位方法的指定；插补方式的指定；平面的选择；螺纹、攻丝、固定循环等加工的指定；对主轴或进给速度的说明；刀具补偿或刀具偏置的指定等。
当设计一个机床数控系统时，要在标准规定的G功能中选择一部分与本系统相适应的准备功能，作为硬件设计及程序编制的依据。
标准中那些“不指定”的准备功能，必要时可用来规定为本系统特殊的准备功能。
表ISO 标准对准备功能G 的规定
（2）坐标功能字。
坐标功能字(又称为尺寸字)用来设定机床各坐标之位移量。
它一般使用X，Y，Z ，U ，V ，W ，P ，Q ，R ，A ，B ，C ，D ，E 等地址符为首，
在地址符后紧跟着“+”(正)或“—”(负)及一串数字，该数字一
般以系统脉冲当量为单位，不使用小数点。
一个程序段中有多个尺寸字时，一般按上述地址符顺序排列。
（3）进给功能字。
进给功能字用来指定刀具相对工件运动的速度。
其单位一般为mm/min。
当进给速度与主轴转速有关时，如车螺纹、攻丝等，使用的单位为mm/r。
进给功能字以地址符“ F”为首，其后跟一串数字代码。
具体有以下几种指定方法：
①三位数代码法：F后跟三位数字，第一位为进给速度的整数位加上“3”，后二位是进给速度的前二位有效数字。
如1728mm/min的进给速度用F717指定；15.25mm/min的进给速度用F515指定；0.1537mm/min 的进给速度用F315 指定等。
②二位数代码法：对于F后跟的二位数字代码，规定了与00-99相对应的速度表，除00与99外，数字代码由01向98递增时，速度是按等比关系上升的。
比例系数为10的20次方根( ≈1.12)，即相邻的后一速度比前一速度增加约12%。
如F20为10mm/min，F21为11.2 mm/min，F54为50 mm/min，F55为560mm/min等。
F00-F99的进给速度对照关系见表二位数码法进给速度对照表mm/min。
表二位数码法进给速度对照表mm/min
③一位数代码法：对于速度挡较少的数控机床可用F 后跟一位数字，即0-9来对应10种预定的速度。
④直接指定法：像尺寸字中的坐标位移量一样，在 F 后面按照预定的单位直接写上要求的进给速度。
（4）主轴速度功能字。
主轴速度功能字用来指定主轴速度，单位为r/min，它以地址符S为首，后跟一串数字。
它与F为首的进给功能字一样可采用三位、二位、一位数字代码法或直接指定法。
数字的意义、分挡办法及对照表与进给功能字通用。
只是单位改为r/min。
（5）刀具功能字。
当系统具有换刀功能时，刀具功能字用以选择替换的刀具。
刀具功能字以地址符T为首，其后一般跟二位数字，代表刀具的编号。
（6）辅助功能字。
辅助功能字以地址符M为首，其后
跟二位数字(M00-M99)。
ISO1056标准对辅助功能M的规定见表标准对辅助功能M的规定。
此表等效于我国标准JB3208—83中关于M功能的规定。
这些辅助功能包括：指定主轴的转向与启停；指定系统冷却液的开与停；指定机械的夹紧与松开；指定工作台等的固定直线与角位移；说明程序停止或纸带结束等。
标准中一些不指定的辅助功能可选作特殊用途。
当设计一个机床数控系统时，要在标准规定的M 代码中选择一部分本系统所需要的辅助功能代码，作为有关部分线路设计及将来程序编制的依据。
表ISO 标准对辅助功能M 的规定
2）程序段格式
不同的数控机床根据功能的多少、数控装置的复杂程度、编程是否简便直观等不同要求而规定了不同的程序段格式。
如果输入程序的格式不符合规定，数控装置就会报警出错。
常见的程序段格式有固定顺序式、带分隔符TAB的固定
顺序式和字地址格式三种。
早期由于数控装置简单，规定了一种称之为固定顺序的程序段格式，例如：
以这种格式编制的程序，各字均无地址码，字的顺序即为地址的顺序，各字的顺序及字符行数是固定的(不管某一字的需要与否)，即使与上一段相比某些字没有改变，也要重写而不能略去。
一个字的有效位数较少时，要在前面用“0”补足规定的位数。
所以各程序段所占穿孔带的长度为一定。
这种格式的控制系统简单，但编程不直观，穿孔带较长，应用较少。
后来又产生了一种具有分隔符号TAB的固定顺序段格式。
其基本形式与上述格式相同，只是各字间用分隔符号隔开，以表示地址的顺序。
如上例可写成：
由于有分隔符号，不需要的字或与上程序段相同的字可以省略，但必须保留相应的分隔符号( 即各程序段的分隔符
号数目相等) 。
此种格式比前一种格式好，常用于功能不多的数控装置，如线切割机床和某些数控铣床等。
我国数控线切割机床采用的“ 3B ”或“ 4B ”格式指令就是典型的带分隔符号的固定顺序格式。
其3B 格式的一般表示为：
B X B Y B J G Z
其具体意义如下：X B B Y J G Zx坐标值分隔符号y坐标值分隔符号计数长度计数方向加工指令目前使用最多的则是字地址程序段格式(也称为使用地址符的可变程序段格式)。
以这种格式表示的程序段，每一个字之前都标有地址码用以识别地址，即如前述的由字母和数据组成的各种功能字，因此对不需要的字或与上一程序段相同的字都可省略。
一个程序段内的各字也可以不按顺序(但为了编程方便，常按一定的顺序)排列。
采用这种格式虽然增加了地址读入电路，但编程直观灵活，便于检查，可缩短穿孔带，广泛用于车、铣等数控机床。
对于字地址格式的程序段常常可以用一般形式来表示。
如：
N134 G01X —32000Y + 47000F1020S1250 T16 M06 (1—1)
若将式(1—1)写成一般形式，则为：
N3G2X ±23Y ±23F4S4T2M2 (1—2 )
式中。
