高山无线发射台广播电视发射机房的雷电防护研讨

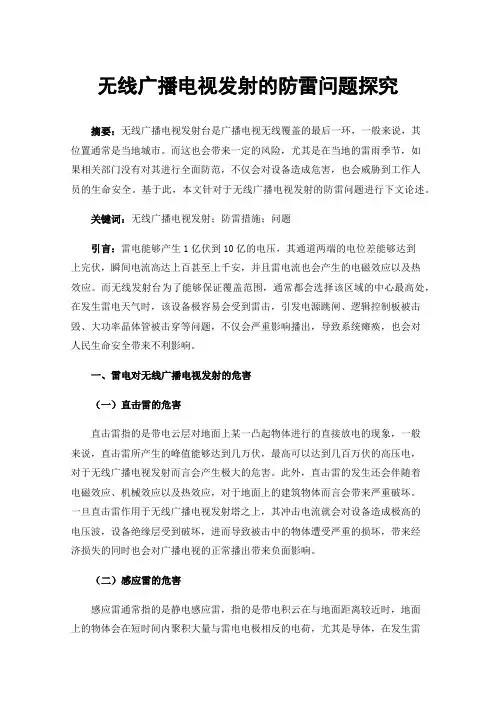

无线广播电视发射的防雷问题探究
无线广播电视发射的防雷问题探究摘要：无线广播电视发射台是广播电视无线覆盖的最后一环，一般来说，其位置通常是当地城市。
而这也会带来一定的风险，尤其是在当地的雷雨季节，如果相关部门没有对其进行全面防范，不仅会对设备造成危害，也会威胁到工作人员的生命安全。
基于此，本文针对于无线广播电视发射的防雷问题进行下文论述。
关键词：无线广播电视发射；防雷措施；问题引言：雷电能够产生1亿伏到10亿的电压，其通道两端的电位差能够达到上完伏，瞬间电流高达上百甚至上千安，并且雷电流也会产生的电磁效应以及热效应。
而无线发射台为了能够保证覆盖范围，通常都会选择该区域的中心最高处，在发生雷电天气时，该设备极容易会受到雷击，引发电源跳闸、逻辑控制板被击毁、大功率晶体管被击穿等问题，不仅会严重影响播出，导致系统瘫痪，也会对人民生命安全带来不利影响。
一、雷电对无线广播电视发射的危害（一）直击雷的危害直击雷指的是带电云层对地面上某一凸起物体进行的直接放电的现象，一般来说，直击雷所产生的峰值能够达到几万伏，最高可以达到几百万伏的高压电，对于无线广播电视发射而言会产生极大的危害。
此外，直击雷的发生还会伴随着电磁效应、机械效应以及热效应，对于地面上的建筑物体而言会带来严重破坏。
一旦直击雷作用于无线广播电视发射塔之上，其冲击电流就会对设备造成极高的电压波，设备绝缘层受到破坏，进而导致被击中的物体遭受严重的损坏，带来经济损失的同时也会对广播电视的正常播出带来负面影响。
（二）感应雷的危害感应雷通常指的是静电感应雷，指的是带电积云在与地面距离较近时，地面上的物体会在短时间内聚积大量与雷电电极相反的电荷，尤其是导体，在发生雷击时，云层中的电荷就会在电磁场的作用下上形成自由电荷进行流动，产生静电电压，进而对地面上的建筑物造成影响。
而广播电视发射塔本身就是导体，且占据着当地地势较高的区域，相比于其他地面建筑而言，广播电视发射塔与带电积云的距离更近，导致大量的电荷就会集中在发射塔设备之中，形成感应雷现象，引发电子设备的电火花、自燃、爆炸等危害事故，对于广播电视发射设备而言势必会造成毁灭性的的打击。
高山发射台防雷的思考
高山发射台防雷的思考摘要高山发射台一般地处高海拔地区，易受到雷电的袭击，文章结合本单位的实际，对防雷方案及措施做了介绍。
关键词防雷；措施；等电位连接0引言湖南省怀化市六九〇二台位于雪峰山脉森林公园山顶，海拔1480米，使我台的防雷工作面临严峻考验。
本文结合多年来单位在防雷方面的做法和经验做一总结，以供交流。
1 高山发射台雷电入侵的主要途径1.1通过天馈线侵入铁塔遭受雷电时，雷电流没有完全入地，部分雷电流沿天馈线侵入机房，造成发射设备损坏。
1.2 通过电磁感应侵入闪电在空间、避雷系统周围产生的强烈瞬变电磁场感应到建筑物、设备，造成设施和设备的损坏。
1.3 通过供电线路侵入高山台供电的高压电力架空线遭受雷击、雷电流由供电线路侵入机房，造成设施和设备的损坏。
1.4 通过接地体的地电位反击电压侵入当雷电击中建筑物、避雷装置时，在接地体附近形成放射状的电位分布，使连接设备的接地体产生高压电位反击，造成设备损坏。
2 防雷方案及措施2.1 我台防雷主要分为四个部分天线铁塔防雷、发射机房防雷、供电机房防雷、宿舍防雷。
这几个部分的防雷措施相对独立，又相互关联。
各部分都有自己独立的地网，为避免雷击发生时造成电位差，他们彼此间拥有一个共同的基准点——等电位。
我台采用终端地网环路相连的做法，使用4×40mm的热镀锌扁钢链接，各部分之间确保有两点可靠连接，连接处涂覆沥青防腐，埋于1m×1m×1m的土沟中，四周填充降阻剂。
2.2 我台发射机房、铁塔的地网年代已久，存在生锈腐蚀的可能为改善接地特性，在其周围新建多个网格状接地体，均匀设置。
在2m×2m×2m 土坑中埋入热镀锌角钢（5×50㎜），并在接地体四角各向下打入一根长度为1-2m，直径为25㎜的热镀锌圆钢，热镀锌圆钢与接地体多边焊接，接地体四周填充降阻剂。
各接地体之间用4×40mm热镀锌扁钢连接，埋于0.8m×0.8m×0.8m的土沟中，四周填充降阻剂。
探讨高山广播电视发射台防雷技术
MAINTENANCE REPAIR探讨高山广播电视发射台防雷技术朱利平（浙江省景宁畲族自治县融媒体中心，浙江 丽水 323500）【摘要】高山广播电视发射台是保障电视信号质量的关键，但其建设地理位置相对特殊，运行环境恶劣，易遭受雷击。
基于此，文章从高山广播电视发射台的雷害原理与危害入手，结合工作实践，总结高山广播电视发射台可用的防雷技术与技术应用要点，为相关工作人员提供理论与实践帮助。
【关键词】高山广播；电视发射台；防雷技术中图分类号：TN98 文献标识码：A 文章编号：1673-0348（2020）015-060-03 Discussion on lightning protection technology of high mountain radio and TV transmitting stationZhu Liping(Rong media center, Jingning She Autonomous County, 323500)Abstract: Alpine radio and television transmitting station is the key to ensure the quality of TV signal, but its construction location is relatively special, the operation environment is bad, and it is easy to be struck by lightning. Based on this, this paper starts from the principle and harm of lightning damage of high mountain radio and television transmitting station, combined with working practice, summarizes the lightning protection technology and technical application points available for alpine radio and television transmitting station, so as to provide theoretical and practical help for relevant staff.Key words: Alpine broadcasting; TV transmitting station; lightning protection technology在雷电活动期间，会产生较高数值的电压与电流，出现电磁效应与热效应，对计算机、通信系统、卫星系统、电力系统及广播系统造成破坏。

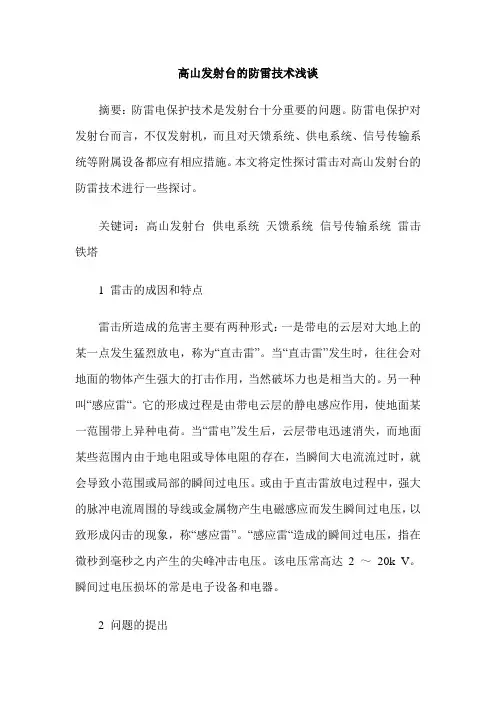

高山发射台的防雷技术浅谈
高山发射台的防雷技术浅谈摘要：防雷电保护技术是发射台十分重要的问题。
防雷电保护对发射台而言，不仅发射机，而且对天馈系统、供电系统、信号传输系统等附属设备都应有相应措施。
本文将定性探讨雷击对高山发射台的防雷技术进行一些探讨。
关键词：高山发射台供电系统天馈系统信号传输系统雷击铁塔1 雷击的成因和特点雷击所造成的危害主要有两种形式：一是带电的云层对大地上的某一点发生猛烈放电，称为“直击雷”。
当“直击雷”发生时，往往会对地面的物体产生强大的打击作用，当然破坏力也是相当大的。
另一种叫“感应雷“。
它的形成过程是由带电云层的静电感应作用，使地面某一范围带上异种电荷。
当“雷电”发生后，云层带电迅速消失，而地面某些范围内由于地电阻或导体电阻的存在，当瞬间大电流流过时，就会导致小范围或局部的瞬间过电压。
或由于直击雷放电过程中，强大的脉冲电流周围的导线或金属物产生电磁感应而发生瞬间过电压，以致形成闪击的现象，称“感应雷”。
“感应雷“造成的瞬间过电压，指在微秒到毫秒之内产生的尖峰冲击电压。
该电压常高达2 ～20k V。
瞬间过电压损坏的常是电子设备和电器。
2 问题的提出大家知道调频广播电视发射塔属于高耸建筑物，一般都在高山之巅，据尖端放电原理，时常都是雷击的重点目标。
发射机房与发射塔之间通常有数百米之距离，如果没有采取防雷措施，雷电对传送高频能量的馈管可能击毁，甚至强大的雷电流沿馈管倒馈进入机房造成巨大损失。
机房内所有设备均接入机房的接地铜皮，当直击雷击中发射天线之后，雷电流可能沿馈管外导体进入机房并流过接地铜皮产生感应电压，有可能击毁发射机房的发射机及相关设备。
3 发射台防雷接地工程闪电是电流源，防雷的基本途径就是要提供一条雷电流( 包括雷电电磁脉冲辐射)对地泄放的合理的阻抗路径，而不能让其随机性释放，简言之就是要控制雷电能量的泄放与转换。
防雷保护的有三道防线:①外部保护将绝大部分雷电流直接引入大地释放;②内部保护防止沿电源线或天馈线、信号线侵入的雷电波危害设备;③过电压保护限制被保护设备上的雷电过电压幅值。
高山广播电视发射台供电系统防雷
防 雷
出了防雷保护的三道防线 ：
１ 外 部防护 ： ． 将绝大部分 电流 通过 接闪器直 接引入大地
泄散。
２ 内部防护 ： ． 阻塞沿 电源线 或数据线 、信号线侵 入的雷
０ 引言
随着科 学技 术 的高 速发展 ，各地 都在 加快 发射 台改造 ， 大批老式发射 机被淘汰 ，更 新为质量更好 和效率更高 的新 型 全固态发射机 。由于新型发射机 大量采 用了微电子技术 和计 算机技术 ，设 备的抗浪涌 能力变得更 弱了。过去对老式 发射 机可能没 多大影响 的雷电浪涌及瞬 时过电压 ，对新型 发射 机 就可能造 成致命损坏 。因此 ，如何有效地 抑制雷 电浪 涌及 电 网瞬 时过 电压 ，已成 为机 房供 电的一 个重大 问题 。本 文主要 从供 电系统防雷方面 ，介绍 ７ ２发射 台电源系统 防雷的一些 １
第 三级防护 ： 一步清除第 二级防护残 余的雷 电流和过 进
电压 ，安装于部分 失效器件 ，其防 雷效 果较好 ，原
先每年有多起遭 雷击而损坏设备电源部分的现象没有 了。
衄
第 四级防护 ：为确保 安全 ，在 ７ ２台 电源 系统 进行 ４级 １ 保 护。主要对重 要设备进行精 细防护 ，安 装于机房 内部 分 国
■●■ ●■ ■■ ■■● Ｉ
趼 ｑ■ 越
・ ｌ ：
ｌ ｉ ｌ ｓ ｏ ｅａ ｅ Ｗ ｒ ｅ ｖｒｇ ｅＳＣ
高山广播电视发射台供电系统防雷
◎ 李文新 宁波广播 电视集 团
摘要 ： 本文通过介 绍宁波 ７ １ ２发射 台供 电 系统 防 雷 改造
（ 包括雷 电电脉冲辐射 ）对地泄放的合理 阻抗 路径 ，而 不能让 其随机地选 择放 电通道 。因此 ，在防雷 系统 的建设 中，基 本

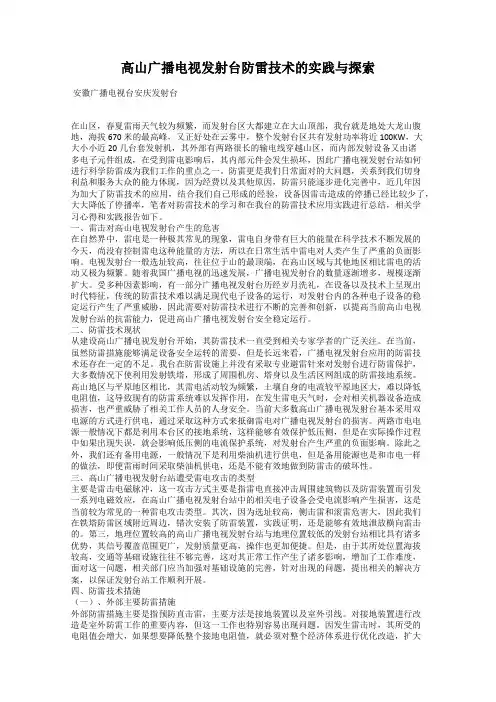

高山广播电视发射台防雷技术的实践与探索
高山广播电视发射台防雷技术的实践与探索安徽广播电视台安庆发射台在山区，春夏雷雨天气较为频繁，而发射台区大都建立在大山顶部，我台就是地处大龙山腹地，海拔670米的最高峰，又正好处在云雾中，整个发射台区共有发射功率将近100KW，大大小小近20几台套发射机，其外部有两路很长的输电线穿越山区，而内部发射设备又由诸多电子元件组成，在受到雷电影响后，其内部元件会发生损坏，因此广播电视发射台站如何进行科学防雷成为我们工作的重点之一。
防雷更是我们日常面对的大问题，关系到我们切身利益和服务大众的能力体现，因为经费以及其他原因，防雷只能逐步进化完善中，近几年因为加大了防雷技术的应用，结合我们自己形成的经验，设备因雷击造成的停播已经比较少了，大大降低了停播率，笔者对防雷技术的学习和在我台的防雷技术应用实践进行总结，相关学习心得和实践报告如下。
一、雷击对高山电视发射台产生的危害在自然界中，雷电是一种极其常见的现象，雷电自身带有巨大的能量在科学技术不断发展的今天，尚没有控制雷电这种能量的方法，所以在日常生活中雷电对人类产生了严重的负面影响。
电视发射台一般选址较高，往往位于山的最顶端，在高山区域与其他地区相比雷电的活动又极为频繁。
随着我国广播电视的迅速发展，广播电视发射台的数量逐渐增多，规模逐渐扩大。
受多种因素影响，有一部分广播电视发射台历经岁月洗礼，在设备以及技术上呈现出时代特征，传统的防雷技术难以满足现代电子设备的运行，对发射台内的各种电子设备的稳定运行产生了严重威胁，因此需要对防雷技术进行不断的完善和创新，以提高当前高山电视发射台站的抗雷能力，促进高山广播电视发射台安全稳定运行。
二、防雷技术现状从建设高山广播电视发射台开始，其防雷技术一直受到相关专家学者的广泛关注。
在当前，虽然防雷措施能够满足设备安全运转的需要，但是长远来看，广播电视发射台应用的防雷技术还存在一定的不足。
我台在防雷设施上并没有采取专业避雷针来对发射台进行防雷保护，大多数情况下使利用发射铁塔，形成了周围机房、塔身以及生活区网组成的防雷接地系统。
高山无线发射台防雷经验与思考
３ 光纤 可 以 阻断沿 信号 线 、 数据 线 侵 入 的雷 电过 电
压 波
光纤 的基本成 分是石英 （ Ｓ ｉ Ｏ ２ ） ， 只传光 ， 不导 电， 不受 电
磁场 的作用 ， 在其 中传输 的光 信号 不受 电磁 场的影 响 ， 这个
特性决定 了光纤传 输对 电磁干扰 、 雷 电侵袭 有很强 的抵御能
我 台属于二类防雷建筑 ， 综合 防雷工程包括 ：
１ ． １ 直 击雷 防护措施 在建筑物顶部安装接闪带和接 闪网 ， 沿屋角 、 屋脊 、 屋檐
是山西省广播电视的中心发射台 ， 也是省内数字微波干线 最 大的枢纽站。我台共有十二套发射机组 ， 担负着中央人 民广 播电 台和省台调频 、 电视 的无线 发射任务。 庙前 山是太原市西面 附近最 高峰 ， 周 围森林 密布 ， 空气 湿度大 ， 山体 主要 为岩 石 ， 土壤电阻率高 ， 台内还耸立着三 座 几十米高的铁塔通讯天线。每年的夏秋季 是雷 电高 发期 ， 常 会因雷击造成 停电和设备的损坏 ， 为此 我台采用综合防雷 手
摘 要： 论述 了高山发射 台在 防雷方面采取 的综合 防雷技 术措施 ， 光缆在 信号 防雷 方面的优 点 以及使 用避 雷 针 弊大于利 。 关键词 ： 发射 台；综合 防雷；等电位连接 ；光纤 ；避 雷针
中 图分 类 号 ： Ｔ Ｎ ９ ４ ８
－ －
文献标识码 ： Ａ
．
．
－ － ｊ ＼ 台位于太原市西南 的庙前 山主峰上 ， 海拔 ｌ ８ ６ ８ ｍ，
针如果不考虑其负 面效应 （ Ｌ Ｅ Ｍ Ｐ 、 雷击 概率 增加 等 ） 很可 能 变防雷为“ 造 雷” 。
的。制定一套 完善 合理 的 、 适 合本 台（ 站） 的防雷 应急 预案 ，
高山广播电视发射台综合防雷保护措施
高山广播电视发射台综合防雷保护措施摘要：随着广播电视行业的不断扩大发展，与此同时，高山广播电视发射台的数量也日益增多，由于高山发射台的所在区域，很容易遭受到雷电等自然灾害的破坏。
为避免广播电视的停播，因此，必须重视高山广播电视发射台防雷保护工作。
本文针对雷电对高山广播电视发射台的破坏提出了防范保护措施。
关键词：广播电视；高山发射台；防雷保护措施引言雷电是人们熟悉的的大自然现象，应该对雷电这一大自然现象及其规律有一定的了解，才能采取有效的保护措施。
若不采取有效地技术防范措施，必将造成广播电视设施损坏，停播等问题。
为了保护广播电视系统免遭雷电危害。
各高山广播电视发射台根据自身情况采取制定防雷保护措施。
1雷电的活动区域及强度1.1容易发生雷电灾害的区域雷击区域的选择是指容易遭到雷击的区域，它与放电过程的规律及地形条件有关。
雷电放电过程中，当先驱放电分级跃进到达离地面50?100m高度时，地面物体开始向上发出一道“迎接先驱”与之衔接。
这个从雷云下来距地面50?100m的先驱放电的最前端之处，称为“定位高度”。
先驱到达定位高度后，雷击点就选择趋向电场强度最大的地方。
也就是说，在电场强度最大之处升起“迎接先驱”，来完成先驱通道，引起主放电。
因此，地面上导电良好之处和比较突出的地方，要比附近各处聚集更多的电荷，电场强度较大，便首先成为受雷击的目标。
例如，旷野间孤立的大树、高山顶广播电视发射塔，通信基站，高压供电线路，单独房屋的尖顶易遭雷击，一片导电不甚良好的地带，其中局部有导电较好的地点，如地下直埋电力电缆，裸露地面的微波、卫星接收设施，也会有更多的落雷的机会。
1.2雷电活动的强度雷电活动强度，是指一个地区雷电活动的频繁程度，亦即累计次数的的多少。
反映一个地区一定时间内雷电活动的指标，用“雷暴日”衡量。
一天之内只要有雷电活动，不论持续时间长短及次数多少，均算一个雷暴日。
雷电活动强度按地区分布的一般规律是：热而潮湿的区域要比冷面干燥的的区域多雷，陆地比海洋上多雷，山区比平原多雷。
