桥梁隧道工程与土木工程设计
土木工程概论7隧道工程及地下工程课件
隧道工程的支护设计
初期支护
初期支护是隧道工程中重要的 安全措施之一，其主要作用是 加固和稳定隧道围岩，防止围
岩变形和破坏。
二次支护
二次支护是在初期支护的基础上进 行的加强支护，其主要作用是提高 隧道的整体稳定性和承载能力。
支护材料
隧道工程的支护材料应具备强度高、 耐久性好、施工方便等特点，常用 的支护材料包括钢筋、混凝土、钢 拱架、喷射混凝土等。
衬砌漏水
衬砌漏水是隧道常见的病害之一。为了防治这种病害，应选择防水性能好的材料， 如防水混凝土等，并加强施工质量控制。
衬砌开裂
衬砌开裂可能是由于结构设计不合理、施工不当或材料质量问题引起的。为了防 止这种病害，应优化结构设计、加强施工监控和选用高质量的材料。
07
隧道及地下工程实例分析
某市地铁一号线的建设概况
隧道及地下工程质量检测方法
外观检测
对隧道的外观尺寸、形状等进行检查，以确 保符合设计要求。
强度检测
通过无损检测方法，如超声波检测、射线检 测等，对隧道结构强度进行评估。
刚度检测
通过现场加载试验，检测隧道结构的变形和 位移，以评估其刚度。
耐久性检测
对隧道结构材料进行化学成分分析、腐蚀试 验等，以评估其耐久性。
地下工程的施工方案设计
施工方法
地下工程的施工方法包括明挖法、暗挖法、盾构法等。设计时应根据工程条件、地质勘察 和环境因素等选择合适的施工方法。
施工顺序
地下工程的施工顺序对工程的进度和质量有很大的影响。设计时应合理安排施工顺序，确 保施工的安全和顺利进行。
施工组织
地下工程的施工组织包括人力、材料、设备等方面的安排。设计时应根据工程需要制定详 细的施工组织计划，确保施工的协调和有序进行。
土木工程毕业设计题目
土木工程毕业设计题目土木工程毕业设计题目一、引言土木工程是一门应用科学，涉及到建筑、道路、桥梁、隧道等基础设施的设计、建造和维护。
毕业设计是土木工程专业学生在大学期间的重要任务，旨在培养学生的实践能力和解决实际问题的能力。
本文将探讨一些适合土木工程毕业设计的题目，以帮助学生选择合适的课题并展开研究。
二、桥梁结构设计与分析1. 钢桥与混凝土桥的比较研究通过对不同材料桥梁的设计与分析，比较钢桥和混凝土桥的优缺点，包括成本、施工难度、耐久性等方面的比较。
2. 桥梁抗震设计研究针对地震频繁地区，研究如何设计抗震桥梁，包括结构形式、材料选取、加固措施等方面的研究。
三、地基与基础工程1. 地基处理技术的研究探索不同地基处理技术在土木工程中的应用，包括土体加固、地基处理药剂的研究与应用等。
2. 基础工程施工质量控制研究分析基础工程施工中常见的质量问题，研究如何通过合理的施工方法和质量控制措施来提高基础工程的质量。
四、道路工程设计与规划1. 道路交通流量分析与优化通过对道路交通流量的分析与模拟，研究如何优化道路设计，提高道路的通行能力和交通效率。
2. 道路材料性能研究研究不同道路材料的性能，包括抗压强度、耐久性、抗滑性等，以提高道路的使用寿命和安全性。
五、水利工程设计与管理1. 水资源利用与管理研究分析水资源的利用现状与问题，研究如何通过合理的水资源管理措施来提高水资源的利用效率。
2. 河流治理与防洪研究研究河流治理和防洪工程的设计与实施，包括河道整治、堤防加固、洪水预警系统等方面的研究。
六、结语土木工程毕业设计题目的选择是一个重要的决策，它将直接影响到学生的学习和未来的发展。
本文提供了一些适合土木工程毕业设计的题目，涵盖了桥梁结构、地基与基础工程、道路工程以及水利工程等方面。
希望这些题目能够帮助学生选择到合适的课题，并在毕业设计中取得优异的成绩。
通过毕业设计的实践，学生将能够更好地理解和应用土木工程知识，为未来的工作做好准备。
土木工程主要课程
土木工程主要课程土木工程是一门重要的工程学科，它涉及建筑、道路、桥梁、隧道等建筑物的设计、建造、维护和管理等方面。
作为土木工程专业的学生，必须学习一系列的课程来掌握相关的理论和技术。
本文将介绍土木工程主要课程。
一、力学课程力学是土木工程的基础科学之一。
学习力学课程可以掌握物体运动和变形的规律，为之后的土木工程设计和计算提供基础。
力学课程主要包括静力学、动力学和材料力学等。
其中，静力学研究物体在静止状态下的平衡条件和力的平衡，动力学则研究物体在运动状态下的运动规律和力的作用，材料力学则研究材料的力学性质和力学行为。
二、结构力学课程结构力学是土木工程中最重要的课程之一。
学习结构力学可以掌握建筑物的力学分析、设计和计算方法。
结构力学课程主要包括静力学、杆件分析、桁架分析、板壳分析和有限元分析等。
其中，静力学是结构力学的基础，而杆件分析、桁架分析、板壳分析和有限元分析则是其应用。
三、土力学课程土力学是土木工程中涉及土壤力学、地基工程和岩土工程等领域的课程。
学习土力学可以掌握土壤力学和地基工程的基本理论和方法，为之后的土木工程设计提供基础。
土力学课程主要包括土壤力学基础、地基工程、岩土工程和地震工程等。
其中，土壤力学基础是土力学的基础，而地基工程、岩土工程和地震工程则是其应用。
四、建筑材料课程建筑材料是土木工程中至关重要的一环。
学习建筑材料课程可以掌握各种建筑材料的物理性质、力学性质、化学性质和使用方法等。
建筑材料课程主要包括水泥、混凝土、砖石、木材、钢材和玻璃等。
其中，水泥和混凝土是土木工程中最常用的建筑材料，而砖石、木材、钢材和玻璃则是其辅助材料。
五、工程经济学课程工程经济学是土木工程中非常重要的一门课程。
学习工程经济学可以掌握土木工程的经济性分析和决策方法，为之后的土木工程设计提供基础。
工程经济学课程主要包括工程成本、工程收益、投资分析和经济决策等。
其中，工程成本和工程收益是工程经济学的基础，而投资分析和经济决策则是其应用。
4.4土木工程制图_ 道路、桥梁、涵洞、隧道工程图
桥面净宽，防撞护栏 护坡形式—锥形护坡 路线连接
两端钢筋混凝土桥台
桥墩由立柱与承台组成 五个单排双柱桥墩
比例 混凝土桥面
20m跨预应力钢 筋混凝土空心板
中板— 7片 边板—各1片
板厚90cm，横坡2%， 桥面宽11m，护栏宽0.5m 立柱间距5.7（4.2+1.5） 立柱上部直径1.5m 立柱下部直径1.8m
T
曲线终点
YZ
南
S
曲线长度
L
第一缓和
曲线起点
ZH
北
N
缓和曲线 长度
LS
第一缓和
曲线终点
HY
横坐标
X
外距
E
第二缓和
曲线起点
YH
纵坐标
Y
偏角
第二缓和
曲线终点
HZ
路线平面图示例
K49+700
K50+400
路线平面图的地形、地物
交点在坐标网原 点之北77200m， 之东141300m
图例 测量坐标网
计曲线
城市道路的横断面各部分的组成情况和功能复杂
4.4.3 桥梁工程图
桥梁是保证车辆行驶、宣泄水流及船只通行的构筑 物。
桥梁由上部结构（主梁）、下部结构（桥台、桥墩、 基础）、附属结构（护栏、灯柱等）三部分组成。
桥梁有梁桥、拱桥、桁架桥、斜拉桥、悬索桥等结 构形式。
尺寸单位厘米，里程桩号及标高尺寸的单位为米。
防水层 圆管
墙基 截水墙
涵洞工程图
涵洞由基础、洞身和洞口组成。 洞口包括端墙、翼墙或护坡、截水墙和缘石等。 一、涵洞工程图的图示特点 二、涵洞工程图示例
一、涵洞工程图的图示特点
土木工程制图13 桥梁、涵洞、隧道工程图
第十八章 桥梁、涵洞、隧道工程图
17
§13-2 桥台图
桥台是桥梁的下部结构，位于桥梁的两端，是桥梁与路 基连接处的支撑。它一方面支承梁，另一方面承受桥头路基 填土的压力。
一、桥台的构造
这是公路上用得较多 的U形桥台，它由基础、 台身、翼墙及台帽组成。
第十八章 桥梁、涵洞、隧道工程图
18
§13-2 桥台图
对于铁路桥台，由于其台顶构造比较复杂，而总图的比例 较小，因此台顶部分有些局部构造的形状和尺寸在总图中无法表 示清楚，所以除桥台总图外，还要用较大的比例画出台顶构造图。 同时为了表明顶帽和道碴槽内钢筋的情况，还需要画出顶帽和道 碴槽的钢筋布臵图。
第十八章 桥梁、涵洞、隧道工程图
23
§13-2
T形桥台总图
第13章 桥梁、涵洞、隧道工程图
1
目 录
概 述 §13-1 §13-2 §13-3 §13-4 §13-5 §13-6
桥墩图 桥台图 钢梁结构图 涵洞图 隧道洞门图 用AutoCAD绘制桥涵工程图
第十八章 桥梁、涵洞、隧道工程图
2
概 述
第十八章 桥梁、涵洞、隧道工程图
3
概 述
桥梁、涵洞、隧道是道路、水利工程中的建筑物，大量出 现在铁路、公路上。绘制这些建筑物的图样时，除要遵守技术 制图标准外，还要遵守《铁路工程制图标准》、《道路工程制 图标准》的规定，图上一些地方还沿用了本行业的习惯作法。 桥梁、涵洞、隧道工程图上的尺寸单位，标高为m，钢结 构为mm，圬工结构通常则为cm，并且常在附注中加以注明。
这是铁路上用得较多的T形 桥台，它由基础、台身和台顶 组成。台身分前墙和后墙两部 分，前墙的上部设有托盘，承 托着顶帽。
第十八章 桥梁、涵洞、隧道工程图
土木工程施工方法建造桥梁隧道等大型工程

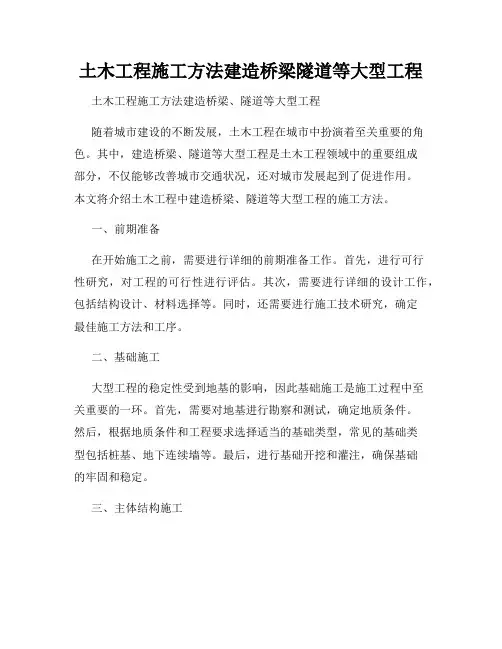

土木工程施工方法建造桥梁隧道等大型工程土木工程施工方法建造桥梁、隧道等大型工程随着城市建设的不断发展，土木工程在城市中扮演着至关重要的角色。
其中，建造桥梁、隧道等大型工程是土木工程领域中的重要组成部分，不仅能够改善城市交通状况，还对城市发展起到了促进作用。
本文将介绍土木工程中建造桥梁、隧道等大型工程的施工方法。
一、前期准备在开始施工之前，需要进行详细的前期准备工作。
首先，进行可行性研究，对工程的可行性进行评估。
其次，需要进行详细的设计工作，包括结构设计、材料选择等。
同时，还需要进行施工技术研究，确定最佳施工方法和工序。
二、基础施工大型工程的稳定性受到地基的影响，因此基础施工是施工过程中至关重要的一环。
首先，需要对地基进行勘察和测试，确定地质条件。
然后，根据地质条件和工程要求选择适当的基础类型，常见的基础类型包括桩基、地下连续墙等。
最后，进行基础开挖和灌注，确保基础的牢固和稳定。
三、主体结构施工主体结构施工是建造桥梁、隧道等大型工程的核心环节。
在施工过程中，常用的方法包括浇筑、拼装和预制等。
具体的施工方法应根据工程的不同特点和需求来确定。
1. 桥梁工程施工方法桥梁工程的施工方法多样，常用的方法包括预应力混凝土桥、悬索桥、拱桥等。
在施工过程中，需要根据结构类型和工程要求进行具体的操作。
例如，对于预应力混凝土桥，施工过程包括支座安装、预应力张拉等。
2. 隧道工程施工方法隧道工程的施工方法主要包括盾构法和钻爆法。
盾构法适用于软土、湿土等地层，其施工工艺包括盾构机安装、推进、土压平衡控制等。
钻爆法适用于固硬岩石地层，其施工过程包括钻探、爆破、清理等。
四、辅助施工除了基础施工和主体结构施工外，辅助施工也是大型工程中不可忽视的环节。
辅助施工包括临时设施建设、材料运输、安全保护等。
其中，安全保护是施工过程中最重要的环节之一，需要严格遵守相应的安全规范，确保施工安全。
五、质量控制在施工过程中，质量控制是确保工程质量的关键环节。
土木工程专业课程设置
土木工程专业课程设置
土木工程专业是一门涉及到建筑、道路、桥梁、隧道、水利等方面的学科，其课程设置也是非常丰富的。
下面将介绍一些常见的土木工程专业课程。
1. 结构力学
结构力学是土木工程专业中最基础的课程之一，它主要研究各种结构的受力情况和变形规律，为后续的设计和施工提供理论基础。
2. 土力学
土力学是研究土体的力学性质和变形规律的学科，它是土木工程中非常重要的一门课程。
通过学习土力学，可以了解土体的力学特性，为土木工程的设计和施工提供理论支持。
3. 桥梁工程
桥梁工程是土木工程中的一个重要分支，它主要研究各种桥梁的设计、施工和维护。
学习桥梁工程可以了解桥梁的结构、材料、荷载等方面的知识，为桥梁的设计和施工提供理论支持。
4. 道路工程
道路工程是土木工程中的另一个重要分支，它主要研究各种道路的设计、施工和维护。
学习道路工程可以了解道路的结构、材料、荷
载等方面的知识，为道路的设计和施工提供理论支持。
5. 水利工程
水利工程是土木工程中的一个重要分支，它主要研究各种水利设施的设计、施工和维护。
学习水利工程可以了解水利设施的结构、材料、水流等方面的知识，为水利设施的设计和施工提供理论支持。
土木工程专业课程设置非常丰富，涵盖了建筑、道路、桥梁、隧道、水利等方面的知识。
通过学习这些课程，可以为土木工程的设计和施工提供理论支持，为建设美好的城市和社会做出贡献。
土木工程分为哪几类
阡陌交通：桥梁与隧道工程
从交通建设在国家经济发展中的先行作用看，桥梁与隧道工程专业在一段时间内的就业前景还是值得期待的！与发达国家比我国公路与桥梁规模还差的远，不存在无路可修的情况。如果不把就业地区局限于发达地区，该专业学生可以一展身手的地方还是很多的。即使路桥达到一定规模，这个行业的重心也会逐渐转移到既有结构的承载力评估，健康检测，加固改造等方面，比如旧桥的加固目前已经成为世界性的课题。就目前中国的基础建设规划状况而言，在一段时间内路桥建设行业还是热门与朝阳产业。
岩土工程专业理论性很强，侧重于理论上的研究 随着城市建设地发展，城市空间日益紧缺，如何扩展地下空间，缓解空间紧缺成为人类急需解决的问题，而这些都需要岩土工程相关知识的支持！
岩土工程毕业生4主要从事勘察，设计和野外工作 与工程地质比较并不占特别优势！然而随着现代隧道，地铁工程建设的展开，地下空间的开发和利用的前景非常广阔。如过江隧道，跨海地下工程，沿海地区的软弱地质处理，还有很多难点技术需要公关。可见，岩土工程的发展空间还是很大的。而且随着西部开发，中部崛起，可预计几年后岩土工程将风靡全国。虽不及结构工程等热门专业但也是一个处于上升阶段的潜力专业。
桥梁设计相比公路设计技术含量更高，桥梁特别是大型桥梁的施工图设计非常复杂，没有3到5年的经验，可能摸不到门道。
关乎民生：的短缺，水环境的污染和破坏等一系列问题，水资源的利用与污染防治，饮用水深度处理，各类污染水的处理和回用，给排水的系统优化等问题急需解决。由于水资源极其紧张，越来越多的大型公司投入到水处理工程中，市政工程发展前景不错！
就业好是导致结构热的主要原因但目前结构工程招考人多，人才需求趋于饱和，从长远考虑，岩土工程具有一定优势...........
土木工程专业包括：岩土工程，结构工程，市政工程，供热，供燃气，通风及空调工程，防灾减灾工程及防护工程等传统专业和土木工程计算机仿真，土木工程管理，工程环境控制等涉及学科交叉的新兴热门专业。
