2018年中联重科5010塔吊说明书-精选word文档 (14页)

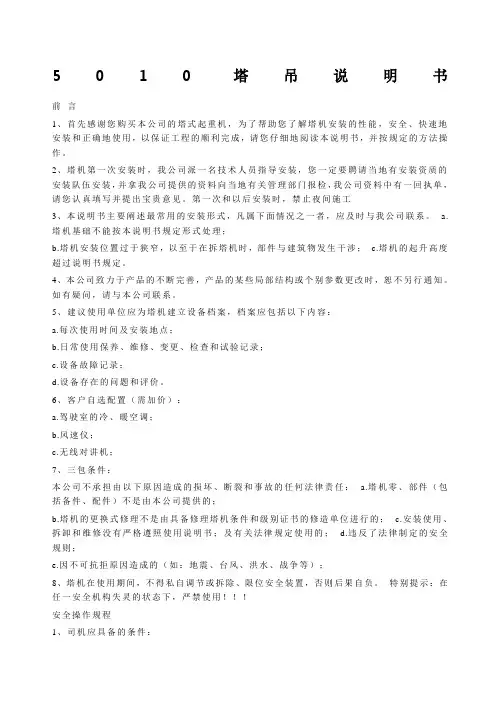

塔吊说明书
5010塔吊说明书前言1、首先感谢您购买本公司的塔式起重机，为了帮助您了解塔机安装的性能，安全、快速地安装和正确地使用，以保证工程的顺利完成，请您仔细地阅读本说明书，并按规定的方法操作。
2、塔机第一次安装时，我公司派一名技术人员指导安装，您一定要聘请当地有安装资质的安装队伍安装，并拿我公司提供的资料向当地有关管理部门报检，我公司资料中有一回执单，请您认真填写并提出宝贵意见。
第一次和以后安装时，禁止夜间施工3、本说明书主要阐述最常用的安装形式，凡属下面情况之一者，应及时与我公司联系。
a.塔机基础不能按本说明书规定形式处理；b.塔机安装位置过于狭窄，以至于在拆塔机时，部件与建筑物发生干涉；c.塔机的起升高度超过说明书规定。
4、本公司致力于产品的不断完善，产品的某些局部结构或个别参数更改时，恕不另行通知。
如有疑问，请与本公司联系。
5、建议使用单位应为塔机建立设备档案，档案应包括以下内容：a.每次使用时间及安装地点；b.日常使用保养、维修、变更、检查和试验记录；c.设备故障记录；d.设备存在的问题和评价。
6、客户自选配置（需加价）：a.驾驶室的冷、暖空调；b.风速仪；c.无线对讲机；7、三包条件：本公司不承担由以下原因造成的损坏、断裂和事故的任何法律责任： a.塔机零、部件（包括备件、配件）不是由本公司提供的；b.塔机的更换式修理不是由具备修理塔机条件和级别证书的修造单位进行的；c.安装使用、拆卸和维修没有严格遵照使用说明书；及有关法律规定使用的；d.违反了法律制定的安全规则；e.因不可抗拒原因造成的（如：地震、台风、洪水、战争等）；8、塔机在使用期间，不得私自调节或拆除、限位安全装置，否则后果自负。
特别提示：在任一安全机构失灵的状态下，严禁使用！！！安全操作规程1、司机应具备的条件：（1）司机应年满18周岁，具初中以上文化程度；（2）不得患有色盲、听觉障碍等病症，视力不得低于1.0；（3）不得患有高血压、贫血、癫痫、突发性昏厥、美尼尔氏综合症等疾病及妨碍操作的生理缺陷等；（4）司机必须经省、市有关部门或其指定单位进行基础理论知识、操作技能、安全技术的培训，考核合格后，持证上岗，严禁无证独立操作。
TC5010说明书
塔式起重机操作手册中联重科股份有限公司Zoomlion Heavy Industry Science & Technology Co.,LtdTC5010-4塔式起重机编号：编制：周海建审核：郑昌明日期：2011年11月TC5010-4引言TC5010-4 1引言注意事项:1塔机正确使用环境工作电源 ～380V(±10%) 50Hz工作温度 (℃) －20～＋40 海拔高度 (m) ≤1000 工作湿度 30~95% 存储温度 (℃) -25~70 运输温度 (℃)-25~552塔机禁止使用环境在可能引起爆炸的环境以及雷雨天气下禁止使用本塔机； 能见度较低以及风速超过规定允许风速时，禁止设用。
3 主要内容本说明书的主要目的是帮助您如何安全地操作和使用本型号塔机，同时对主要部件系统工作的原理作了相关的介绍和说明，包括必要的配件清单。
本说明包含以下内容：安全标识 技术参数 运输 准备 立塔与拆塔 操作 维修与保养 电控系统 零件图册引言2 TC5010-4请确保只有通过严格的培训，并取得相关资质的人员才能操作该塔机。
必须严格执行有关的操作说明、相关的法规和指令（如突发事件的预防等）。
忽视任何有关的说明可能导致事故和伤害！要特别注意安装在塔机上的所有安全装置，必须定期检查确保使其处于良好的工作状态。
当塔机出现故障或已经不能保证可靠的使用时，不应操作使用该塔机。
时刻铭记：安全第一！如有收到我们提供的任何有关本塔机的资料信息，例如技术函件，请及时将这些信息插入到本说明书的相关章节之中。
①安全标识目录1安全标识列表 (1)2安全标识在塔机中的位置 (5)TC5010-4TC5010-4 1安全标识1安全标识说明当心触电！必须由有资质的专业人员对电气系统进行安装、维修、接线。
禁止在塔机的工作半径内停留。
禁止攀爬塔机保持距离，以防卷入当心坠落！请系好安全带! 急停开关使用塔机前认真阅读本手册!非工作工况时回转自由安全标识2 TC5010-4高温，请勿触摸当心碾压!顶升时一定要将该销插入!注意观察!注意悬吊的重物，请戴好安全帽注意检查钢丝绳定期加油润滑!重新调节限位器!安全标识TC5010-4 3检查金属结构件!检查制动块的间隙!检查安全装置是否处于良好的工作状态调节制动器注意关好天窗!高强螺栓M30 连接吊栏的最大载重安全标识4TC5010-4 禁止站立！请系好安全带局部放大图ⅠTC5010-4 5局部放大图Ⅱ安全标识TC5010-4 7A 向视图技术参数TC5010-4②技术参数目录1总体布置示意图 (1)1.1基础固定整机外形尺寸 ....................................................................................... 1 1.2附着式整机外形尺寸 ........................................................................................... 2 2整机性能参数表 ............................................................................................................ 3 3机构技术性能参数表 .. (4)3.1起升机构性能参数............................................................................................... 4 3.2变幅机构性能参数............................................................................................... 4 3.3回转机构性能参数............................................................................................... 5 3.4起升机构性能参数............................................................................................... 5 4性能特性曲线 ................................................................................................................ 6 5塔机基础载荷 . (9)5.1支腿固定式塔机基础载荷 (9)技术参数TC5010-4 1技术参数技术参数TC5010-4 32整机性能参数表机构工作级别 起 升 机 构M4 回 转 机 构 M5 变 幅 机 构M4额定起重力矩（kN·m ） 630 最大起重力矩（kN·m ）786.5工作幅度（m ） 2.5～50 起升高度（m ） 固定式附着式 29.3 138.5最大起重量（t ）4 起升机构型号ModelQS465倍率Fall 2 4起重量/速度 t/(m/min) 1/652/32.5 2/9.7 2/32.5 4/16.25 4/4.85功率（kW ） 15/15/4变幅机构 速度（m/min ） 40/20 功率（kW ） 2.4/1.5 回转机构速度（r/min ） 0~0.6 功率（kW ） 3.7 顶升机构速度（m/min ） 0.47 功率（kW ） 5.5 工作压力（MPa ）25平衡重最大工作幅度（m ） 50 45 40 35 30 平衡重重量（t ）9.25 8.5 7.85 6.35 5.7总功率（kW ） 21.1(不包括顶升机构) 工 作 温 度（ ℃） -20～+40设计风速 （m/s ）安装状态 14 工作状态20 非工作状态高度 (m)0～20 36 20～100 42 100～46技术参数4TC5010-43机构技术性能参数表3.1起升机构性能参数起升机构型号QS465最大牵引力N 12000 钢丝绳规格 6×29Fi+IWR-12-1770 最大线速度m/min 130卷筒转速r/min 88.32/44.16/13.2容绳量m 280(缠绕层数5层)电机型号 YZTD200L3-4/8/24 功率kW 15/15/4转速r/min 1400/700/210制动器型号 YWZ3B -250/45-12.5D制动力矩N.m 4003.2变幅机构性能参数变幅机构项目单位参数最大牵引力N 2579/4402 钢丝绳规格6x19S-6-1670-右交线速度m/min 40/20 长度30m m钢丝绳Ⅰ60钢丝绳Ⅱ4235m m 70 4740m m 80 5245m m 90 5750m m 100 62 卷筒转速r/min 40/19.7电动机型号 YDEJ112M1-4/8-B5功率kW 2.4/1.5转速r/min 1440/710 减速机速比 35制动力矩N. m 40技术参数TC5010-4 53.3回转机构性能参数回 转 机 构电 机型号YZR132M2-6B5-3.7KW功率 kW 3.7 转速 r/min 908 减 速 机型号XX5-100.195CA-10/16 传动比 195 输出转矩 N. m10000输出转速 r/min 4.66 输出端齿轮参数 模数 10 齿数 16 变位系数+0.5 主机总速比1547.8主机转速 r/min 0~0. 6 机构型号HR37C.1003.4顶升机构性能参数顶升 机 构电机功率 kW 5.5 速度 r/min 1440 泵站流量 l/min 7.2 工作压力 Mpa25油缸缸径 /杆径mm 140/100 最大顶升力 t 38 顶升速度m/min0.47技术参数4性能特性曲线(1) 50m 臂长性能曲线幅度 (m) 2.5~16.3 17.5 20.0 22.5 25.0 29.6 30.0起重量(t)两倍率 2.00 1.97四倍率4.003.70 3.17 2.75 2.42 1.97 1.93幅度 (m) 32.5 35.0 37.5 40.0 42.5 45.0 47.5 50.0 起重量(t)两倍率 1.78 1.5 8 1.48 1.36 1.25 1.16 1.08 1.00 四倍率1.74 1.62 1.44 1.32 1.22 1.12 1.04 0.96(2) 45m 幅度 (m) 2.5~17.7 20.0 22.5 25.0 30 32.1起重量(t)两倍率 2.00四倍率4.003.49 3.04 2.68 2.14 1.98幅度 (m) 35.0 37.5 40.0 42.5 45.0 起重量(t)两倍率 1.80 1.65 1.52 1.40 1.30 四倍率1.76 1.61 1.48 1.37 1.26技术参数TC5010-4 7(3) 40m 臂长性能曲线幅度 (m) 2.5~18.9 20.0 22.5 25.0 28.9 30.0 34.3 35.0 起重量(t) 两倍率2.00 1.95四倍率4.003.75 3.27 2.89 2.43 2.32 1.96 1.91技术参数8 TC5010-4(5) 30m 臂长性能曲线大于29.3m 时，性能曲线中的起重量必须降低。

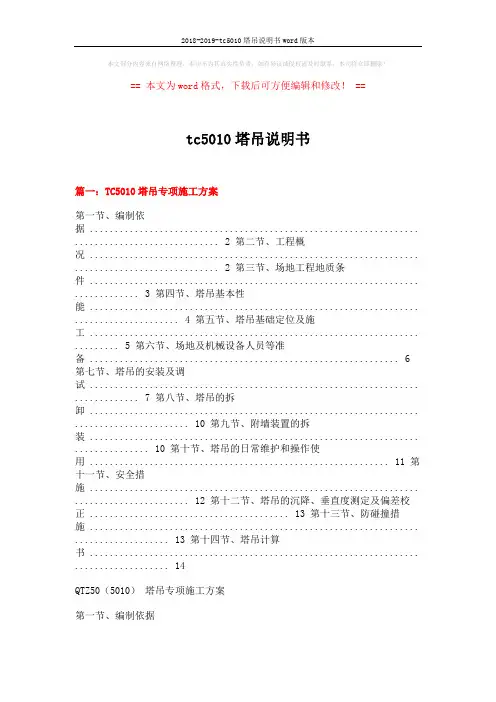

2018-2019-tc5010塔吊说明书word版本 (17页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==tc5010塔吊说明书篇一：TC5010塔吊专项施工方案第一节、编制依据 .................................................................. ............................. 2 第二节、工程概况 .................................................................. ............................. 2 第三节、场地工程地质条件 .................................................................. ............. 3 第四节、塔吊基本性能 .................................................................. ..................... 4 第五节、塔吊基础定位及施工 .................................................................. ......... 5 第六节、场地及机械设备人员等准备 (6)第七节、塔吊的安装及调试 .................................................................. ............. 7 第八节、塔吊的拆卸 .................................................................. ....................... 10 第九节、附墙装置的拆装 .................................................................. ............... 10 第十节、塔吊的日常维护和操作使用 ............................................................ 11 第十一节、安全措施 .................................................................. ....................... 12 第十二节、塔吊的沉降、垂直度测定及偏差校正 ........................................ 13 第十三节、防碰撞措施 .................................................................. ................... 13 第十四节、塔吊计算书 .................................................................. . (14)QTZ50（5010）塔吊专项施工方案第一节、编制依据本方案主要依据施工图纸及以下规范及参考文献编制:《塔式起重机设计规范》（GB/T13752-1992）《地基基础设计规范》（GB50007-201X）《建筑结构荷载规范》（GB50009-201X）《建筑安全检查标准》（JGJ59-99）《混凝土结构设计规范》（GB50010-201X） 1、勘察院201X 年8月提供的勘察报告勘察号：201X-219 2、甲方提供的据施工图纸3、《塔式起重机设计规范》（GB/T13752-1992）《地基基础设计规范》（GB50007-201X）《建筑结构荷载规范》（GB50009-201X）《建筑安全检查标准》（JGJ59-99）《混凝土结构设计规范》（GB50010-201X） 4、厂家提供的塔吊图纸及技术资料第二节、工程概况1地理位置：本工程位于武清区杨村北郑庄，东侧新华路，西侧建设路，北侧南财源道。
5010塔吊说明书
5010塔吊说明书前言1、首先感谢您购买本公司的塔式起重机，为了帮助您了解塔机安装的性能，安全、快速地安装和正确地使用，以保证工程的顺利完成，请您仔细地阅读本说明书，并按规定的方法操作。
2、塔机第一次安装时，我公司派一名技术人员指导安装，您一定要聘请当地有安装资质的安装队伍安装，并拿我公司提供的资料向当地有关管理部门报检，我公司资料中有一回执单，请您认真填写并提出宝贵意见。
第一次和以后安装时，禁止夜间施工3、本说明书主要阐述最常用的安装形式，凡属下面情况之一者，应及时与我公司联系。
a.塔机基础不能按本说明书规定形式处理；b.塔机安装位置过于狭窄，以至于在拆塔机时，部件与建筑物发生干涉；c.塔机的起升高度超过说明书规定。
4、本公司致力于产品的不断完善，产品的某些局部结构或个别参数更改时，恕不另行通知。
如有疑问，请与本公司联系。
5、建议使用单位应为塔机建立设备档案，档案应包括以下内容：a.每次使用时间及安装地点；b.日常使用保养、维修、变更、检查和试验记录；c.设备故障记录；d.设备存在的问题和评价。
6、客户自选配置（需加价）：a.驾驶室的冷、暖空调；b.风速仪；c.无线对讲机；7、三包条件：本公司不承担由以下原因造成的损坏、断裂和事故的任何法律责任： a.塔机零、部件（包括备件、配件）不是由本公司提供的；b.塔机的更换式修理不是由具备修理塔机条件和级别证书的修造单位进行的；c.安装使用、拆卸和维修没有严格遵照使用说明书；及有关法律规定使用的；d.违反了法律制定的安全规则；e.因不可抗拒原因造成的（如：地震、台风、洪水、战争等）；8、塔机在使用期间，不得私自调节或拆除、限位安全装置，否则后果自负。
特别提示：在任一安全机构失灵的状态下，严禁使用！！！安全操作规程1、司机应具备的条件：（1）司机应年满18周岁，具初中以上文化程度；（2）不得患有色盲、听觉障碍等病症，视力不得低于1.0；（3）不得患有高血压、贫血、癫痫、突发性昏厥、美尼尔氏综合症等疾病及妨碍操作的生理缺陷等；（4）司机必须经省、市有关部门或其指定单位进行基础理论知识、操作技能、安全技术的培训，考核合格后，持证上岗，严禁无证独立操作。
5010说明书
TCT5010-4 平头塔式起重机
9.2 整机技术性能参数表
起 升 机 构 机构工作级别 公称起重力矩（KN·m） 起重工作幅度 （m） 最大工作高度 （m） 最大起重量（t） 型号 起 升 机 构 倍率 起重量/速度 (m/min) 4 倍率最低稳定下降速度（m/min） 功率（kW） 变幅机构 回转机构 速度（m/min） 功率（kW） 速度(r/min） 功率（kW） 速度（m/min） 顶升机构 功率 (kW） 50 10.0 45 8.8 40 8.3 工作压力（MPa） 平衡重（t） 总 工 作 功 温 最大工作幅度（m） 重量（t） 率 度 （kW） （℃ ) 1/70 α=2 2/35 2/7.5 ≤5 15/15/3.5 40/20 2.4/1.5 0～0.6 3.7 0.47 5.5 25 35 7.6 -20 ～ +40 30 7.1 25 5.0 20 4.2 2/35 最小 2.5 螺栓固定式 附着式 4 QS470 α=4 4/17.5 4/3.7 回 转 机 构 变 幅 机 构 630 最大 50 32 140 M4 M5 M4
第一篇 塔机的安装 ............................................... 9 第一章 立塔 .................................................. 9 第二章 拆 塔 ................................................ 45 第二篇 塔机的使用与维护 ........................................ 50 第一章 塔机安全操纵规程 ..................................... 50 第二章 机构及电气 ........................................... 54 第三章 安全保护装置 ......................................... 61 第四章 保养与维修 ........................................... 68
5010塔吊说明书
50１０塔吊说明书前言1、首先感谢您购买本公司得塔式起重机,为了帮助您了解塔机安装得性能,安全、快速地安装与正确地使用,以保证工程得顺利完成,请您仔细地阅读本说明书，并按规定得方法操作。
２、塔机第一次安装时,我公司派一名技术人员指导安装,您一定要聘请当地有安装资质得安装队伍安装,并拿我公司提供得资料向当地有关管理部门报检,我公司资料中有一回执单,请您认真填写并提出宝贵意见。
第一次与以后安装时,禁止夜间施工３、本说明书主要阐述最常用得安装形式,凡属下面情况之一者,应及时与我公司联系。
a、塔机基础不能按本说明书规定形式处理;b、塔机安装位置过于狭窄,以至于在拆塔机时,部件与建筑物发生干涉; ｃ、塔机得起升高度超过说明书规定。
4、本公司致力于产品得不断完善,产品得某些局部结构或个别参数更改时,恕不另行通知。
如有疑问,请与本公司联系。
５、建议使用单位应为塔机建立设备档案,档案应包括以下内容:ａ、每次使用时间及安装地点;ｂ、日常使用保养、维修、变更、检查与试验记录;c、设备故障记录;d、设备存在得问题与评价。
6、客户自选配置(需加价）:ａ、驾驶室得冷、暖空调;b、风速仪;ｃ、无线对讲机；7、三包条件:本公司不承担由以下原因造成得损坏、断裂与事故得任何法律责任: a、塔机零、部件(包括备件、配件)不就是由本公司提供得；ｂ、塔机得更换式修理不就是由具备修理塔机条件与级别证书得修造单位进行得;c、安装使用、拆卸与维修没有严格遵照使用说明书;及有关法律规定使用得;d、违反了法律制定得安全规则;e、因不可抗拒原因造成得(如：地震、台风、洪水、战争等);8、塔机在使用期间，不得私自调节或拆除、限位安全装置，否则后果自负。
特别提示:在任一安全机构失灵得状态下,严禁使用!！！安全操作规程1、司机应具备得条件:（1）司机应年满18周岁，具初中以上文化程度；(２)不得患有色盲、听觉障碍等病症，视力不得低于1、0;（3)不得患有高血压、贫血、癫痫、突发性昏厥、美尼尔氏综合症等疾病及妨碍操作得生理缺陷等;(4)司机必须经省、市有关部门或其指定单位进行基础理论知识、操作技能、安全技术得培训,考核合格后,持证上岗,严禁无证独立操作。
2018年中联重科5010塔吊说明书-精选word文档 (14页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==中联重科5010塔吊说明书篇一：各种型号的塔吊参数塔吊型号及参数收集QTZ40额定起重力矩400KN.m 最大起重量4t最大工作幅度42/46.8/50m 独立式高度29m 附着式高度120m起升速度7/40/60m/min 回转速度0.37/0.73r/min 变幅速度22/33m/min 顶升速度0.6 m/min 平衡重5 6.5 t 塔机自重23.5 26.16t 电源380V,50Hz 工作温度-20～+40℃ 功率：24.3kwQTZ63额定起重力矩630KN.m 最大起重量6t最大工作幅度 50 ｜ 45m 独立式高度40m 附着式高度140m 起升速度7/32/64m/min 回转速度0.4/0.6r/min 变幅速度20/40m/min 顶升速度0.4m/min 平衡重 12 ｜ 11t 塔机自重42.3t 电源380V,50Hz 工作温度-12～+40℃功率：39.6kwQTZ80公称起重力矩 800 KN.m 最大起重量 6t 8 t 工作幅度 56 m 独立式高度 45 m 附着式高度 180 m起升速度 7/32/64 0～40/80m/min 回转速度 0～0.6 r/min变幅速度 8/27/54 0～42(8/27/54)m/min 塔机自重（独立式） 61.95 t 平衡重 15.55 t工作环境温度 -20～+40℃功率：45.6 kwQTZ125公称起重力矩 1250 KN.m 最大起重量 8 t最大幅度处额定起重量 1.5 t 工作幅度 60 m 独立式高度 50 m 附着式高度163 m起升速度2倍率 100 2t m/min4倍率 504t m/min 回转速度 0～0.6 r/min 变幅速度 8.8/29.3/68.6 m/min 最大回转半径 62 m 尾部回转半径 17 m 结构自重（独立式） 48.8 t 平衡重14.5 t整机重（独立式） 63.3 t 最大工作风速 20 m/s顶升操作风速（不大于） 13 m/s 工作环境温度 -20～+40 ℃功率：52.6 kwQTZ160公称起重力矩 1600 KN.m 最大起重量 10 t最大幅度处额定起重量 2.1 t 工作幅度 60 m 独立式高度 59.5 m 附着式高度201 m起升速度2倍率 0～100 m/min 4倍率 0～50 m/min 回转速度 0～0.6 r/min 变幅速度 0～60 m/min 最大回转半径 65 m 尾部回转半径 17 m 结构自重（独立式） 75 t 平衡重 22 t整机重（独立式） 97 t 最大工作风速 20 m/s顶升操作风速（不大于） 13 m/s 工作环境温度 -20～+40 ℃功率：62.3 kwSC200/200施工升降机，采用齿轮齿条啮合，外置式，三传动，额定载荷2吨，额定提升高度150米的施工升降机，稍作改动即可成2吨单吊笼施工升降机。
QTZ63（5010）塔吊说明书
QTZ63（5010）塔吊说明书
1. QTZ63(5010)塔吊说明书，QTZ63 5010塔吊是利⽤成组技术、组合设计，以塔吊微机设计平台，利⽤有限元分析为⼯
具设计的。
是满⾜中⾼层建筑施⼯设备安装⽽设计的新型起重运输机械。
2. QTZ63(5010)塔吊为⽔平臂架，⼩车变幅，上回转液压⾃升式多⽤途塔吊，最⼤幅度50m，最⼤起重量为5t，最⼤起重
⼒矩63t.m，该机主要特点如下。
3. 性能参数及技术指标达到国内领先、国际先进⽔平;
4. 最⼤⼯作幅度可以在50⽶、45⽶、40⽶、35⽶之间选择,适应于⼯程需要。
5. ⼯作⽅式多，使⽤范围⼴。
有基础固定、外墙附着两种⼯作⽅式，适⽤于各种不同的施⼯对象；QTZ63(5010)塔吊独⽴
起升⾼度35⽶，附着⾼度⼆倍率119⽶、四倍率59⽶。
6. ⼯作速度⾼，调速性能好，⼯作平稳，效率⾼。
7. 起升机构采⽤三速电机和单速⽐减速器，能实现重载低速、轻载⾼速。
8. ⼩车变幅机构牵引⼩车在⽔平臂上变幅，具有良好的安装就位性能。
9. 回转机构采⽤⾏星齿轮减速器，配置液⼒偶合器，承载能⼒⾼，启动平稳，⼯作可靠，具备抗风就位功能。
10. 臂采⽤刚性双拉杆悬挂，刚性好、⾃重轻、断⾯⼩、风阻⼩、受⼒均匀、外形美观。
11. 各种安全装置齐全，可保证⼯作安全可靠。
司机室独⽴侧置，视野良好，给操作者创造了良好的⼯作环境。
12. 本机以基本⾼度（独⽴式）35m供货，若⽤户⽤于⾼层建筑施⼯，可增加标准节的数量和附着装置，满⾜要求。
13.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==中联重科5010塔吊说明书篇一：各种型号的塔吊参数塔吊型号及参数收集QTZ40额定起重力矩400KN.m 最大起重量4t最大工作幅度42/46.8/50m 独立式高度29m 附着式高度120m起升速度7/40/60m/min 回转速度0.37/0.73r/min 变幅速度22/33m/min 顶升速度0.6 m/min 平衡重5 6.5 t 塔机自重23.5 26.16t 电源380V,50Hz 工作温度-20～+40℃ 功率：24.3kwQTZ63额定起重力矩630KN.m 最大起重量6t最大工作幅度 50 ｜ 45m 独立式高度40m 附着式高度140m 起升速度7/32/64m/min 回转速度0.4/0.6r/min 变幅速度20/40m/min 顶升速度0.4m/min 平衡重 12 ｜ 11t 塔机自重42.3t 电源380V,50Hz 工作温度-12～+40℃功率：39.6kwQTZ80公称起重力矩 800 KN.m 最大起重量 6t 8 t 工作幅度 56 m 独立式高度 45 m 附着式高度 180 m起升速度 7/32/64 0～40/80m/min 回转速度 0～0.6 r/min变幅速度 8/27/54 0～42(8/27/54)m/min 塔机自重（独立式） 61.95 t 平衡重 15.55 t工作环境温度 -20～+40℃功率：45.6 kwQTZ125公称起重力矩 1250 KN.m 最大起重量 8 t最大幅度处额定起重量 1.5 t 工作幅度 60 m 独立式高度 50 m 附着式高度163 m起升速度2倍率 100 2t m/min4倍率 504t m/min 回转速度 0～0.6 r/min 变幅速度 8.8/29.3/68.6 m/min 最大回转半径 62 m 尾部回转半径 17 m 结构自重（独立式） 48.8 t 平衡重14.5 t整机重（独立式） 63.3 t 最大工作风速 20 m/s顶升操作风速（不大于） 13 m/s 工作环境温度 -20～+40 ℃功率：52.6 kwQTZ160公称起重力矩 1600 KN.m 最大起重量 10 t最大幅度处额定起重量 2.1 t 工作幅度 60 m 独立式高度 59.5 m 附着式高度201 m起升速度2倍率 0～100 m/min 4倍率 0～50 m/min 回转速度 0～0.6 r/min 变幅速度 0～60 m/min 最大回转半径 65 m 尾部回转半径 17 m 结构自重（独立式） 75 t 平衡重 22 t整机重（独立式） 97 t 最大工作风速 20 m/s顶升操作风速（不大于） 13 m/s 工作环境温度 -20～+40 ℃功率：62.3 kwSC200/200施工升降机，采用齿轮齿条啮合，外置式，三传动，额定载荷2吨，额定提升高度150米的施工升降机，稍作改动即可成2吨单吊笼施工升降机。
本机配有国家专利技术的防坠安全器，坠落时能自动刹车，驱动单元置于笼顶上方，安全可靠，更换部分零部件。
本机的提升高度最高可达300m技术参数: 形式齿轮齿条式三驱动双吊笼施工升降机额定载重量2×201Xkg 乘客人数2×24人额定起升速度 34m/min 额定提升高度 150m(供货高度50m) 吊笼内尺寸(长×宽×高) 3×1.3×2.4m 电能耗量2×3×11(KVA) 电机功率11KW 标准节重量 140kg 标准节高度 1.508m 安全器型号 SAJ30-1.2 50m 整机自重 10.56t国产塔式起重机的编号含义QTZ是国产塔吊的型号代码，表示自升式塔吊。
国产塔吊现在的型号主要有以下几种方式：（1）QTZXX——XX是数字，表示公称起重力矩（单位t·m），如QTZ63，表示公称起重力矩为63t·m的自升塔吊。
（2）QTZXXXX——XXXX也是数字，但与方式（1）不同，如QTZ5015，50表示起重臂最长为50m，15表示50m臂端载荷1.5t。
（3）[英文字母]XXXX——英文字母代表塔吊生产商，也有用“TC”字母，TC就是英文Tower Crane（塔吊），XXXX含义同方式（2）。
如C7027表示四川建机生产的自升塔吊，70表示臂长最大为70m，27表示臂端载荷2.7t;又如TC6515 根据建设部ZBJ04008-88《建筑机械与设备产品型号编制方法》的规定，塔式起重机的型号组成如下：QTZ 80HQTZ------组、型、特性代号80------最大起重力矩（吨·米） H------更新、变型代号 ??其中，更新、变型代号用汉语拼音字母（大写印刷体）表示；主要参数代号用阿拉伯数字表示，它等于塔式起重机额定起重力矩（单位为kN·m）×10-1；组、型、特性代号含义如下： QT 上回转式塔式起重机QTZ 上回转自升式塔式起重机QTA 下回转式塔式起重机 QTK 快速安装式塔式起重机 QTP 内爬升式塔式起重机 QTG 固定式塔式起重机 QTQ 汽车式塔式起重机 QTL 轮胎式塔式起重机 QTU 履带式塔式起重机另外，现在有的塔机厂家，根据国外标准，用塔机最大臂长（m）与臂端（最大幅度）处所能吊起的额定重量（KN）两个主参数来标记塔机的型号。
如中联的QTZ100又一标记为TC5613，其意义： TC 56 13T------塔的英语第一个字母（Tower）C------ 起重机英语第一个字母（Crane） 56------最大臂长56m13------ 臂端起重量13KN（1.3吨）现国内常用塔吊型号如下:QTZ31.5(3808)|(4206)|(4306)QTZ40 (4208)|(4708)|(4808)|(4908) QTZ50 (5008)|(5010)QTZ63 (5013)|(5310)|(5610) QTZ80 (5312)|(5513)|(6010) QTZ125(5025)|(5522)|(6018)| QTZ160 (6024)|(6516)|(7012) QTZ250 (7030)|(7520) QTZ315 (7040)|(7530)钢筋切断机型号分别为：FGQ32A型钢筋切断机（切断钢筋直径：6-32） FGQ40A型钢筋切断机（切断钢筋直径：6-40） FGQ40B型钢筋切断机（切断钢筋直径：6-40） FGQ50A型钢筋切断机（切断钢筋直径：6-50） FGQ65A型钢筋切断机（切断钢筋直径：6-65）FGQ80A型钢筋切断机（切断钢筋直径：6-80）钢筋切断机型号中的字母含义：例如：FGQ40A型钢筋切断机G---钢筋 Q---切断 40直径，毫米A---编号，A型。
表示第一代。
B，表示第二代。
型号：FGQ32A 切断钢筋直径：6-32电动机型号：Y90S-2-B3 功率：1.5kw型号：FGQ40A切断钢筋直径：6-40电动机型号：Y90L-2-B3 功率：3kw型号：FGQ40B切断钢筋直径：6-40电动机型号：Y90L-2-B3功率：3kw型号：FGQ50A切断钢筋直径：6-50电动机型号：Y112-2-B3 功率：4kw钢筋弯曲机主要技术参数:型号 GW-12型 GF16型 GW40型 GW50型弯曲钢筋直径：圆钢（Q235-A）（Φ4∽Φ12）mm （Φ4∽Φ16）mm（Φ6∽Φ40）mm （Φ10∽Φ50）mm弯曲钢筋直径：Ⅱ级螺纹钢（Φ8∽Φ36）mm （Φ10∽Φ40）mm 工作圆盘直径Φ345mm Φ400mm工作圆盘转速 20r/min 35-40r/min 5r/min, 10r/min 5r/min, 10r/min 电机功率 1.5kw 1.5kw 3kw 4kw注: GW50为手动操作: GW40C为简易半自动操作:GW40B为半自动操作.GW50钢筋弯曲机工作机构是一个在垂直轴上旋转的水平工作圆盘，把钢筋置于图中虚线位置，支承销轴固定在机床上，中心销轴和压弯销轴装在工作圆盘上，圆盘回转时便将钢筋弯曲。
为了弯曲各种直径的钢筋，在工作盘上有几个孔，用以插压弯销轴，也可相应地更换不同直径的中心销轴。
篇二：TC5010-4技术标书(中英文)文件编号：TC5010-4-128-ADoc. No.: TC5010-4-128-AQTZ63（TC5010-4）塔式起重机Tower Crane QTZ63（TC5010-4）技术标书Tender BookTC5010-4塔式起重机Tower Crane TC 5010-4技术标书Tender Book编制：周海建Drafted byZhou Haijian校对：郑昌明Proofread by Zheng Changming批准：付英雄Approved byFu Yingxiong版本号:AEdition A日期:201X-02Dated onFeb., 201X2 中联塔机遵循的主要标准 Main Standards followed by ZOOMLION Tower CranesGB 5144-201X 塔式起重机安全规程Tower Crane Safety Regulations GB/T 13752-92塔式起重机设计规范Tower Crane Design Specifications GB/T5031-201X 塔式起重机Tower Crane3 中联塔机概述 Brief introduction of ZOOMLION Tower Cranes中联重科的塔机产品分为三大系列40多个品种，其中ZOOMLION has got more than 3 series total 40 models of tower crane, includes:塔头系列产品有Topkit series：TC5010 、TC5610、TC5613、TC6010、TC6013、TC6015、TC6016、TC6515、TC6517、TC7013、TC7525、TC7030、TC7035、TC7052、TC8039、D800、D1100、D1250、D1400、D2500、D5200等；平头系列产品有Topless series：TCT5010、TCT5510、TCT5513、TCT7015、TCT7520、TCT7527、T320等；动臂系列产品有Luffing series： L160、L250、L500、L630、LH800等；同时，具有整体式、鱼尾板式、榫头式等多种联接方式塔身标准节，最大限度地满足客户需求。
