钛的性质
钛的特性范文
钛的特性范文钛的特性钛是一种重要的金属材料，具有许多独特的特性。
以下是关于钛的一些主要特性的详细介绍。
1. 轻质高强度：钛的密度约为4.5g / cm³，比钢轻约40％，比铝轻约60％，但其强度却非常高。
钛的抗拉强度可以达到1000MPa以上，超过了大多数常见金属。
这使得钛成为一种理想的结构材料，尤其适用于要求短期承受大载荷的应用。
2.良好的耐腐蚀性：钛具有出色的耐腐蚀性，能够抵御常见的气体、液体和许多工业化学品的腐蚀。
这得益于钛表面形成的氧化膜，它能够阻止进一步的氧化反应。
此外，钛在湿氧、氯化物、硝酸等恶劣环境中都能保持稳定。
3.良好的热稳定性：钛具有较低的热膨胀系数，因此在高温下也能保持尺寸稳定性。
此外，钛具有良好的耐高温性能，其熔点达到约1668摄氏度，可用于高温应用中。
4.生物相容性：钛是一种生物相容性材料，因此被广泛应用于医疗领域。
钛不会引起人体免疫系统的异常反应，并且与人体组织良好地接触和结合。
医疗器械、人工关节和牙科植入物等领域都大量使用钛材料。
5.优秀的韧性：钛具有良好的韧性，能够在受到冲击和挤压力时不易变形或断裂。
这种强大的韧性使得钛在制造耐用的零部件和结构材料时非常合适。
6.易加工性：尽管钛具有高强度，但它是一种具有良好可加工性的金属材料。
钛可以通过各种方法进行加工，如锻造、铸造、焊接、切割等。
此外，钛的化学性质也使得它易于与其他材料进行粘接和涂覆。
7.良好的导热性：虽然钛的导热性相对较低，但与其他金属相比依然具有良好的导热性能。
这使得钛在许多需要良好热传导性能的应用中表现出色，例如汽车引擎和航空发动机。
总的来说，钛具有低密度、高强度、良好的耐腐蚀性、热稳定性、生物相容性、优秀的韧性、易加工性和良好的导热性等特性。
这些特性使得钛成为许多行业尤其是航空航天、医疗和化工等领域中重要的材料。
钛的性能

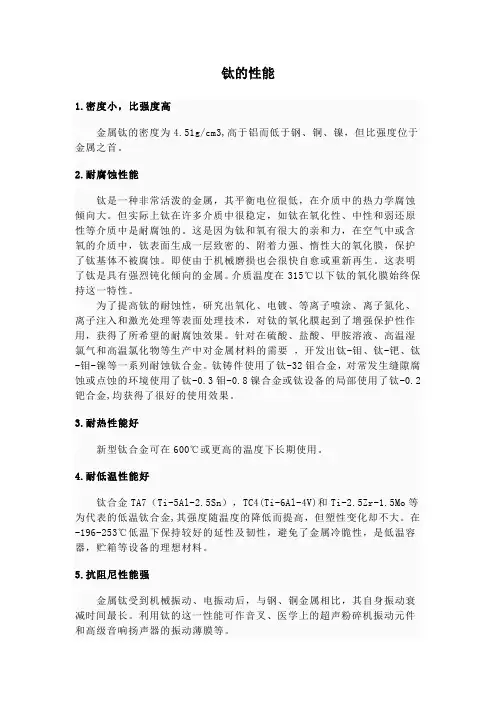

钛的性能1.密度小，比强度高金属钛的密度为4.51g/cm3,高于铝而低于钢、铜、镍，但比强度位于金属之首。
2.耐腐蚀性能钛是一种非常活泼的金属，其平衡电位很低，在介质中的热力学腐蚀倾向大。
但实际上钛在许多介质中很稳定，如钛在氧化性、中性和弱还原性等介质中是耐腐蚀的。
这是因为钛和氧有很大的亲和力，在空气中或含氧的介质中，钛表面生成一层致密的、附着力强、惰性大的氧化膜，保护了钛基体不被腐蚀。
即使由于机械磨损也会很快自愈或重新再生。
这表明了钛是具有强烈钝化倾向的金属。
介质温度在315℃以下钛的氧化膜始终保持这一特性。
为了提高钛的耐蚀性，研究出氧化、电镀、等离子喷涂、离子氮化、离子注入和激光处理等表面处理技术，对钛的氧化膜起到了增强保护性作用，获得了所希望的耐腐蚀效果。
针对在硫酸、盐酸、甲胺溶液、高温湿氯气和高温氯化物等生产中对金属材料的需要，开发出钛-钼、钛-钯、钛-钼-镍等一系列耐蚀钛合金。
钛铸件使用了钛-32钼合金，对常发生缝隙腐蚀或点蚀的环境使用了钛-0.3钼-0.8镍合金或钛设备的局部使用了钛-0.2钯合金,均获得了很好的使用效果。
3.耐热性能好新型钛合金可在600℃或更高的温度下长期使用。
4.耐低温性能好钛合金TA7（Ti-5Al-2.5Sn），TC4(Ti-6Al-4V)和Ti-2.5Zr-1.5Mo等为代表的低温钛合金,其强度随温度的降低而提高，但塑性变化却不大。
在-196-253℃低温下保持较好的延性及韧性，避免了金属冷脆性，是低温容器，贮箱等设备的理想材料。
5.抗阻尼性能强金属钛受到机械振动、电振动后，与钢、铜金属相比，其自身振动衰减时间最长。
利用钛的这一性能可作音叉、医学上的超声粉碎机振动元件和高级音响扬声器的振动薄膜等。
6.无磁性、无毒钛是无磁性金属，在很大的磁场中也不会被磁化，无毒且与人体组织及血液有好的相溶性，所以被医疗界采用。
7.抗拉强度与其屈服强度接近钛的这一性能说明了其屈强比（抗拉强度/屈服强度）高，表示了金属钛材料在成形时塑性变形差。
Ti的基本性质
钛的基本性质原子结构钛位于元素周期表中ⅣB族，原子序数为22，原子核由22个质子和20-32个中子组成，核外电子结构排列为1S22S22P63S23D24S2。
原子核半径5x10-13厘米。
物理性质钛的密度为4.506-4.516克/立方厘米（20℃），熔点1668±4℃，熔化潜热3.7-5.0千卡/克原子，沸点3260±20℃，汽化潜热102.5-112.5千卡/克原子，临界温度4350℃，临界压力1130大气压。
钛的导热性和导电性能较差，近似或略低于不锈钢，钛具有超导性，纯钛的超导临界温度为 0.38-0.4K。
在25℃时，钛的热容为0.126卡/克原子·度，热焓1149卡/克原子，熵为7.33卡/克原子·度，金属钛是顺磁性物质，导磁率为1.00004。
钛具有可塑性，高纯钛的延伸率可达50-60%，断面收缩率可达70-80%，但强度低，不宜作结构材料。
钛中杂质的存在，对其机械性能影响极大，特别是间隙杂质（氧、氮、碳）可大大提高钛的强度，显著降低其塑性。
钛作为结构材料所具有的良好机械性能，就是通过严格控制其中适当的杂质含量和添加合金元素而达到的。
化学性质钛在较高的温度下，可与许多元素和化合物发生反应。
各种元素，按其与钛发生不同反应可分为四类：第一类：卤素和氧族元素与钛生成共价键与离子键化合物；第二类：过渡元素、氢、铍、硼族、碳族和氮族元素与钛生成金属间化物和有限固溶体；第三类：锆、铪、钒族、铬族、钪元素与钛生成无限固溶体；第四类：惰性气体、碱金属、碱土金属、稀土元素（除钪外），锕、钍等不与钛发生反应或基本上不发生反应。
与化合物的反应：◇ HF和氟化物氟化氢气体在加热时与钛发生反应生成TiF4，反应式为（1）；不含水的氟化氢液体可在钛表面上生成一层致密的四氟化钛膜，可防止HF浸入钛的内部。
氢氟酸是钛的最强熔剂。
即使是浓度为1%的氢氟酸，也能与钛发生激烈反应，见式（2）；无水的氟化物及其水溶液在低温下不与钛发生反应，仅在高温下熔融的氟化物与钛发生显著反应。
钛是什么材料
钛是什么材料
钛是一种化学元素，符号为Ti，原子序数为22，属于周期表中的第四周期。
它是一种银白色的过渡金属，具有轻量、高强度、耐腐蚀等特点，因此被广泛应用于航空航天、医疗器械、化工等领域。
首先，钛的化学性质非常稳定。
在常温下，钛能够与氧气、水、硫化氢等多种介质发生反应，但是它的表面会形成一层致密的氧化膜，能够很好地阻止进一步的氧化反应，因此具有良好的耐腐蚀性能。
这使得钛成为了一种理想的材料，用于制造化工设备、海洋工程设备等需要长期暴露在恶劣环境中的设备。
其次，钛具有非常高的强度。
尽管钛的密度只有大约4.5克/立方厘米，比钢要轻很多，但是它的强度却非常高，甚至比一些钢材还要高。
这使得钛成为了航空航天领域中的理想材料，飞机、导弹、火箭等航空器材中都大量采用了钛制品。
此外，钛还具有良好的生物相容性。
人体对钛的排斥反应很小，因此钛制品被广泛用于医疗器械的制造，如人工骨骼、牙科种植体等。
钛制品的生物相容性不仅体现在医疗器械领域，还可以应用于体内植入材料的制造，如人工关节、人工心脏瓣膜等。
总的来说，钛是一种非常优秀的材料，具有多种优异的性能，被广泛应用于航空航天、医疗器械、化工等领域。
随着科学技术的不断发展，相信钛材料在未来会有更广阔的应用前景。
金属钛特性

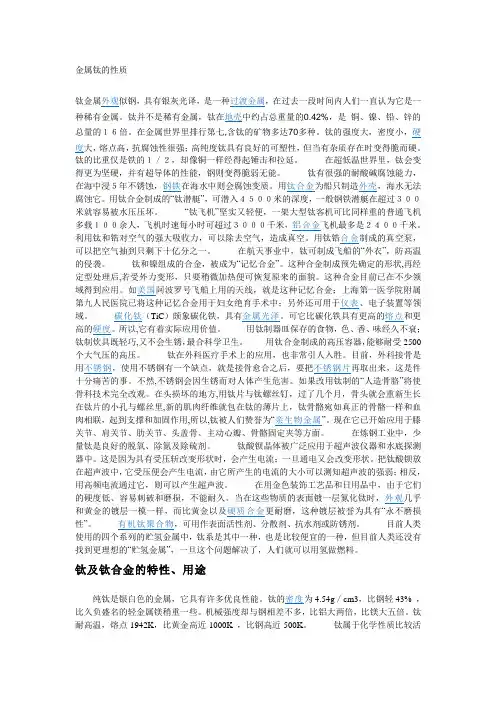

金属钛的性质钛金属外观似钢，具有银灰光译，是一种过渡金属，在过去一段时间内人们一直认为它是一种稀有金属。
钛并不是稀有金属，钛在地壳中约占总重量的0.42%，是铜、镍、铅、锌的总量的１６倍。
在金属世界里排行第七,含钛的矿物多达70多种。
钛的强度大，密度小，硬度大，熔点高，抗腐蚀性很强；高纯度钛具有良好的可塑性，但当有杂质存在时变得脆而硬。
钛的比重仅是铁的１／２，却像铜一样经得起锤击和拉延。
在超低温世界里，钛会变得更为坚硬，并有超导体的性能，钢则变得脆弱无能。
钛有很强的耐酸碱腐蚀能力，腐蚀它。
用钛合金制成的“钛潜艇”，可潜入４５００米的深度，一般钢铁潜艇在超过３００米就容易被水压压坏。
“钛飞机”坚实又轻便，一架大型钛客机可比同样重的普通飞机可以把空气抽到只剩下十亿分之一。
在航天事业中，钛可制成飞船的“外衣”，防高温的侵袭。
钛和镍组成的合金，被成为“记忆合金”。
这种合金制成预先确定的形状,再经定型处理后,若受外力变形，只要稍微加热便可恢复原来的面貌。
这种合金目前已在不少领域。
TiC所以,它有着实际应用价值。
用钛制器皿保存的食物，色、香、味经久不衰；钛制炊具既轻巧,又不会生锈，最合科学卫生。
用钛合金制成的高压容器，能够耐受2500个大气压的高压。
钛在外科医疗手术上的应用，也非常引人入胜。
目前，外科接骨是十分痛苦的事。
不然,不锈钢会因生锈而对人体产生危害。
如果改用钛制的“人造骨胳”将使骨科技术完全改观。
在头损坏的地方,用钛片与钛螺丝钉，过了几个月，骨头就会重新生长在钛片的小孔与螺丝里,新的肌肉纤维就包在钛的薄片上，钛骨骼宛如真正的骨骼一样和血肉相联，起到支撑和加固作用,所以,钛被人们赞誉为。
现在它已开始应用于膝关节、肩关节、肋关节、头盖骨、主动心瓣、骨骼固定夹等方面。
在炼钢工业中，少量钛是良好的脱氧、除氮及除硫剂。
钛酸钡晶体被广泛应用于超声波仪器和水底探测器中。
这是因为具有受压斩改变形状时，会产生电流；一旦通电又会改变形状。
钛金属的主要物理性能

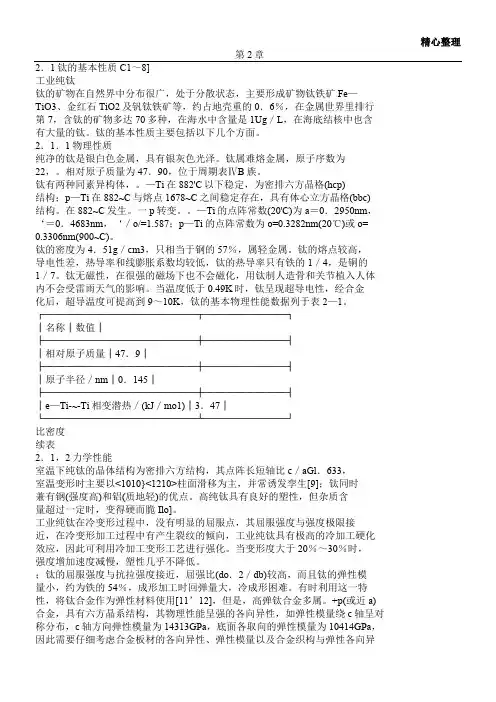

精心整理第2章2．1钛的基本性质C1～8]工业纯钛钛的矿物在自然界中分布很广，处于分散状态，主要形成矿物钛铁矿Fe—TiO3、金红石TiO2及钒钛铁矿等，约占地壳重的0．6％，在金属世界里排行第7，含钛的矿物多达70多种，在海水中含量是1Ug／L，在海底结核中也含有大量的钛。
钛的基本性质主要包括以下几个方面。
2．1．1物理性质纯净的钛是银白色金属，具有银灰色光泽。
钛属难熔金属，原子序数为22，。
相对原子质量为47．90，位于周期表ⅣB族。
钛有两种同素异构体，。
—Ti在882'C以下稳定，为密排六方晶格(hcp)结构；p‘＝0．1／7│e—比密度续表2．1，2兼有钢(工业纯钛在冷变形过程中，没有明显的屈服点，其屈服强度与强度极限接近，在冷变形加工过程中有产生裂纹的倾向，工业纯钛具有极高的冷加工硬化效应，因此可利用冷加工变形工艺进行强化。
当变形度大于20％～30％时，强度增加速度减慢，塑性几乎不降低。
；钛的屈服强度与抗拉强度接近，屈强比(do．2／db)较高，而且钛的弹性模量小，约为铁的54％，成形加工时回弹量大，冷成形困难。
有时利用这一特性，将钛合金作为弹性材料使用[11’12]，但是，高弹钛合金多属。
+p(或近a)合金，具有六方晶系结构，其物理性能呈强的各向异性，如弹性模量绕c轴呈对称分布，c轴方向弹性模量为14313GPa，底面各取向的弹性模量为10414GPa，因此需要仔细考虑合金板材的各向异性、弹性模量以及合金织构与弹性各向异性之间的关系，通过合金化与工艺的调整，有目的地控制织构与弹性各向异性以满足设计和使用要求。
图2—1所示为钛单晶弹性模量取向分布[13]。
图2·1钛单晶弹性模量取向分布(单位：GPa)工业纯钛与高纯钛(99．9％)相比强度明显提高，而塑性显着降低，二者的力学性能数据列于表2—2。
衰2-2纯钛的力学性能┌─────────┬─────┬─────┬──────────┬─────┬──────┐│性能│高纯钛│工业纯钛│性能│高纯钛│工业纯钛│├─────────┼─────┼─────┼──────────┼─────┼──────┤600表2-3┌──────┬──────┬───────┬─────┬────┐│温度／℃│fb／MPa│Oo．2／MPa│f／％│矽％│├──────┼──────┼───────┼─────┼────┤│20│520│400│24│59│├──────┼──────┼───────┼─────┼────┤│—196│990│750│44│68│├──────┼──────┼───────┼─────┼────┤│—253│1280│900│29│64│├──────┼──────┼───────┼─────┼────┤│—269│1210│870│35│58│└──────┴──────┴───────┴─────┴────┘2．1．3化学性能工业上大量应用的工业纯钛纯度约为99．5％，钛在淡水和海水中有极高的抗蚀性，在海水中的抗蚀性比铝合金、不锈钢和镍基合金都好。
钛的执行标准-概述说明以及解释
钛的执行标准-概述说明以及解释1.引言1.1 概述钛是一种轻质、高强度的金属材料，具有良好的耐腐蚀性和优异的机械性能。
钛的独特特点使其在多个领域得到广泛应用，如航空航天、汽车制造、化工等行业。
然而，钛的质量和性能的稳定性很大程度上取决于其执行标准的严格执行。
执行标准是指针对某种特定材料或产品而制定的规范和要求。
针对钛这种重要金属材料，存在着一系列的执行标准，旨在确保钛材料的质量和性能得到有效控制和保障。
这些执行标准主要包括对钛材料的成分、物理性能、化学性能、制造工艺等方面的规定。
通过严格的执行标准，可以确保钛材料在不同应用环境下的可靠性和稳定性。
钛的执行标准的内容涉及的方面非常广泛，包括钛材料的合金成分、晶体结构、力学性能、热力学性能、耐蚀性能等多个方面的指标和测试方法。
通过执行标准的要求，可以对钛材料的品质进行评估和比较，从而确保钛材料在各个领域的应用中达到预期的效果。
此外，钛的执行标准也对钛制品的制造和加工提出了要求。
这些要求包括钛制品的尺寸、表面质量、表面处理、热处理等方面的规定，旨在确保钛制品的质量和性能得到有效控制。
需要指出的是，钛的执行标准不仅在国内得到广泛应用，而且在国际上也得到了广泛认可。
国际标准化组织（ISO）和其他相关组织制定了一系列的国际标准，用于指导和规范钛材料的生产和应用。
通过对钛的执行标准的深入了解和有效应用，可以帮助生产者和消费者更好地控制钛制品的质量，提高钛制品的生产效率，推动钛材料在各个领域的应用进一步发展。
因此，对钛的执行标准进行研究和探讨具有重要的意义，它不仅可以提高钛制品的质量和性能，还可以推动钛材料产业的发展，促进相关行业的创新和进步。
1.2文章结构文章结构部分主要介绍了整篇文章的组织架构和内容安排。
具体而言，文章结构包括引言、正文和结论三个部分。
引言部分主要对文章的主题进行概述，并简要介绍了文章结构和目的。
正文部分是核心部分，详细介绍了钛的物理性质和化学性质。
钛的性质和主要应用
钛有极佳的生物相容性、低的膨胀系数、高 度耐用性及无磁性，是极佳的骨骼支撑材料。作 为植入的髋关节其重量约为不锈钢的一半，并且 骨组织在生长时还可直接粘牢在钛植人体上。膝 关节、义齿再造等也使用钛合金。据统计，全世 界每年医学植人的用钛量在 600-1000 吨之间。 所用钛材除 Ti-6Al--4VELI(超低间隙氧)外，还
0.40 美元／磅。但主要因素是钛本身的活性极 强，很难处理。炉内气氛必须严格控制，焊接须 在惰性气氛内进行。金属钛的活性高、热导率低、 变形抗力大、常温可塑性差，变形过程中不但易 与模具粘结，特别在机加工时有刀具和磨料粘结 到热的加工表面的倾向，使标准结构件的制造产 生大量废钛屑，即所谓的残钛。一般锻造钛锭加
波音 757、超音速 SR-71 黑鸟、 F-22 喷气战斗机、 空间卫星和导弹上，钛零件都起到极为关键的作 用。如飞机内的风扇圆盘、发动机叶片等均为钛 铸件和锻件制造。
钛的第二项应用领域则与利用其抗蚀能力 相关。其中用量最大是作氯碱生产的电极材料。
c85f9e 易博亚洲
涡轮，其他材料皆因寿命短而不得不被钛取而代 之。用钛的优点在于能提高采热的生产率和地热 井的寿命。20 世纪 90 年代开始美国在南加州 SaltonSea 地区打了一口温度高达 300℃的地热 井，至令已使用 Ti-6Al-4V-0.1Ru 合金热轧无缝 管 227 吨。估计今后十年内世界各地地热开发的 用钛量可能达到 2400 吨。我国西藏地区的羊八
用
紧
固
件
使
用
Ti-5111(Ti-5Al-1Sn-1Zr-1V-0.8Mo)合金。我国 为适应海洋工程的需要，也开发了 Ti75、Ti31 和 Ti631 等合金。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钛的理化性质（高中化学必修一P53）
一、物理性质
钛的密度为4.506-4.516克/立方厘米（20℃），熔点1668±4℃，熔化潜热3.7-5.0千卡/克原子，沸点3260±20℃，汽化潜热102.5-112.5千卡/克原子，临界温度4350℃，临界压力1130大气压。
钛的导热性和导电性能较差，近似或略低于不锈钢，钛具有超导性，纯钛的超导临界温度为0.38-0.4K。
在25℃时，钛的热容为0.126卡/克原子·度，热焓1149卡/克原子，熵为7.33卡/克原子·度，金属钛是顺磁性物质，导磁率为1.00004。
钛具有可塑性，高纯钛的延伸率可达50-60%，断面收缩率可达70-80%，但强度低，不宜作结构材料。
钛中杂质的存在，对其机械性能影响极大，特别是间隙杂质（氧、氮、碳）可大大提高钛的强度，显著降低其塑性。
钛作为结构材料所具有的良好机械性能，就是通过严格控制其中适当的杂质含量和添加合金元素而达到的。
二、化学性质
钛在较高的温度下，可与许多元素和化合物发生反应。
各种元素，按其与钛发生不同反应可分为四类：
第一类：卤素和氧族元素与钛生成共价键与离子键化合物；
第二类：过渡元素、氢、铍、硼族、碳族和氮族元素与钛生成金属间化物和有限固溶体；
第三类：锆、铪、钒族、铬族、钪元素与钛生成无限固溶体；
第四类：惰性气体、碱金属、碱土金属、稀土元素（除钪外），锕、钍等不与钛发生反应或基本上不发生反应。
三、与一些化合物的反应
◇HF和氟化物
氟化氢气体在加热时与钛发生反应生成TiF4，反应式为（1）；不含水的氟化氢液体可在钛表面上生成一层致密的四氟化钛膜，可防止HF浸入钛的内部。
氢氟酸是钛的最强溶剂。
即使是浓度为1%的氢氟酸，也能与钛发生激烈反应，见式（2）；无水的氟化物及其水溶液在低温下不与钛发生反应，仅在高温下熔融的氟化物与钛发生显著反应。
Ti＋4HF＝TiF4＋2H2＋135.0千卡（1）
2Ti＋6HF＝2TiF3＋3H2（2）
◇HCl和氯化物
氯化氢气体能腐蚀金属钛，干燥的氯化氢在>300℃时与钛反应生成TiCl4，见式(3);浓度<5%的盐酸在室温下不与钛反应，20%的盐酸在常温下与钛发生瓜在生成紫色的TiCl3，见式(4);当温度长高时，即使稀盐酸也会腐蚀钛。
各种无水的氯化物，如镁、锰、铁、镍、铜、锌、汞、锡、钙、钠、钡和NH4离子及其水溶液，都不与钛发生反应，钛在这些氯化物中具有很好的稳定性。
Ti＋4HCl＝TiCl4＋2H2＋94.75千卡(3)
2Ti＋6HCl＝TiCl3＋3H2 (4)
◇硫酸和硫化氢
钛与5%的硫酸与钛有明显的反应，在常温下，约40%的硫酸对钛的腐蚀速度最快，当浓度大于40%，达到60%时腐蚀速度反而变慢，80%又达到最快。
加热的稀酸或50%的浓硫酸可与钛反应生成硫酸钛，见式（5）,（6），加热的浓硫酸可被钛还原，生成SO2，见式（7）。
常温下钛与硫化氢反应，在其表面生成一层保
护膜，可阻止硫化氢与钛的进一步反应。
但在高温下，硫化氢与钛反应析出氢，见式（8），粉末钛在600℃开始与硫化氢反应生成钛的硫化物，在900℃时反应产物主要为TiS，1200℃时为Ti2S3。
Ti＋H2SO4＝TiSO4＋H2 (5)
2Ti＋3H2SO4＝Ti2(SO4)3＋3H2 (6)
2Ti＋6H2SO4＝Ti2(SO4)3＋3SO2＋6H2O＋202千卡(7)
Ti＋H2S＝TiS＋H2＋70千卡(8)
◇硝酸和王水致密的表面光滑的钛对硝酸具有很好的稳定性，这是由于硝酸能快速在钛表面生成一层牢固的氧化膜，但是表面粗糙，特别是海绵钛或粉末钛，可与次、热稀硝酸发生反应，见式（9）、（10），高于70℃的浓硝酸也可与钛发生反应，见式（11）；常温下，钛不与王水反应。
温度高时，钛可与王水反应生成TiCl2。
3Ti＋4HNO3＋4H2O＝3H4TiO4＋4NO (9)
3Ti＋4HNO3＋H2O＝3H2TiO3＋4NO (10)
Ti＋8HNO3＝Ti(NO3)4＋4NO2＋4H2O (11)
综上所述，钛的性质与温度及其存在形态、纯度有着极其密切的关系。
致密的金属钛在自然界中是相当稳定的，但是，粉末钛在空气中可引起自燃。
钛中杂质的存在，显著的影响钛的物理、化学性能、机械性能和耐腐蚀性能。
特别是一些间隙杂质，它们可以使钛晶格发生畸变，而影响钛的的各种性能。
常温下钛的化学活性很小，能与氢氟酸等少数几种物质发生反应，但温度增加时钛的活性迅速增加，特别是在高温下钛可与许多物质发生剧烈反应。
钛的冶炼过程一般都在800℃以上的高温下进行，因此必须在真空中或在惰性气氛保护下操作。
