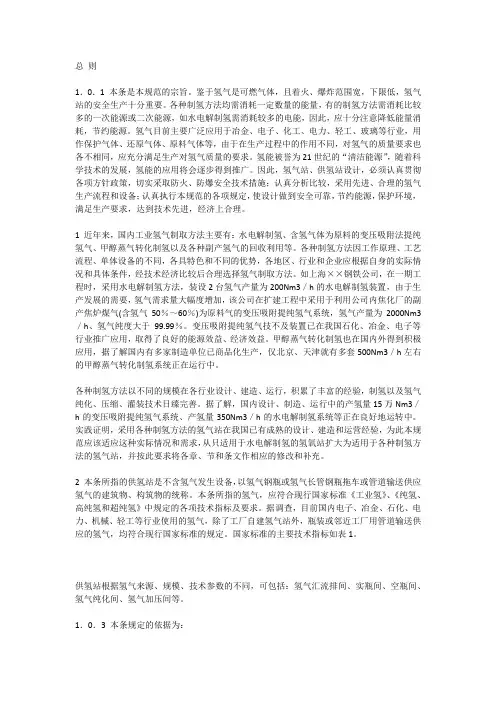

总则1．0．1 本条是本规范的宗旨。
鉴于氢气是可燃气体，且着火、爆炸范围宽，下限低，氢气站的安全生产十分重要。
各种制氢方法均需消耗一定数量的能量，有的制氢方法需消耗比较多的一次能源或二次能源，如水电解制氢需消耗较多的电能，因此，应十分注意降低能量消耗，节约能源。
氢气目前主要广泛应用于冶金、电子、化工、电力、轻工、玻璃等行业，用作保护气体、还原气体、原料气体等，由于在生产过程中的作用不同，对氢气的质量要求也各不相同，应充分满足生产对氢气质量的要求。
氢能被誉为21世纪的“清洁能源”，随着科学技术的发展，氢能的应用将会逐步得到推广。
因此，氢气站、供氢站设计，必须认真贯彻各项方针政策，切实采取防火、防爆安全技术措施；认真分析比较，采用先进、合理的氢气生产流程和设备；认真执行本规范的各项规定，使设计做到安全可靠，节约能源，保护环境，满足生产要求，达到技术先进，经济上合理。
1 近年来，国内工业氢气制取方法主要有：水电解制氢、含氢气体为原料的变压吸附法提纯氢气、甲醇蒸气转化制氢以及各种副产氢气的回收利用等。
各种制氢方法因工作原理、工艺流程、单体设备的不同，各具特色和不同的优势，各地区、行业和企业应根据自身的实际情况和具体条件，经技术经济比较后合理选择氢气制取方法。
如上海××钢铁公司，在一期工程时，采用水电解制氢方法，装设2台氢气产量为200Nm3／h的水电解制氢装置，由于生产发展的需要，氢气需求量大幅度增加，该公司在扩建工程中采用于利用公司内焦化厂的副产焦炉煤气(含氢气50％～60％)为原料气的变压吸附提纯氢气系统，氢气产量为2000Nm3／h、氢气纯度大于99.99％。
变压吸附提纯氢气技不及装置已在我国石化、冶金、电子等行业推广应用，取得了良好的能源效益、经济效益。
甲醇蒸气转化制氢也在国内外得到积极应用，据了解国内有多家制造单位已商品化生产，仅北京、天津就有多套500Nm3／h左右的甲醇蒸气转化制氢系统正在运行中。
甲醇在线制氢装置 标准

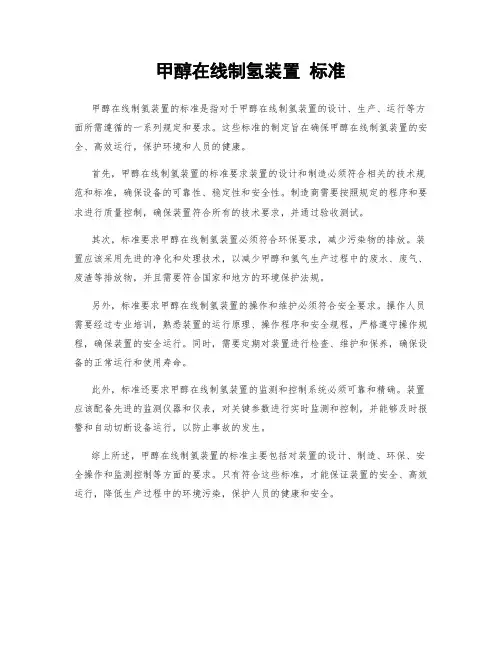

甲醇在线制氢装置标准
甲醇在线制氢装置的标准是指对于甲醇在线制氢装置的设计、生产、运行等方面所需遵循的一系列规定和要求。
这些标准的制定旨在确保甲醇在线制氢装置的安全、高效运行，保护环境和人员的健康。
首先，甲醇在线制氢装置的标准要求装置的设计和制造必须符合相关的技术规范和标准，确保设备的可靠性、稳定性和安全性。
制造商需要按照规定的程序和要求进行质量控制，确保装置符合所有的技术要求，并通过验收测试。
其次，标准要求甲醇在线制氢装置必须符合环保要求，减少污染物的排放。
装置应该采用先进的净化和处理技术，以减少甲醇和氢气生产过程中的废水、废气、废渣等排放物，并且需要符合国家和地方的环境保护法规。
另外，标准要求甲醇在线制氢装置的操作和维护必须符合安全要求。
操作人员需要经过专业培训，熟悉装置的运行原理、操作程序和安全规程，严格遵守操作规程，确保装置的安全运行。
同时，需要定期对装置进行检查、维护和保养，确保设备的正常运行和使用寿命。
此外，标准还要求甲醇在线制氢装置的监测和控制系统必须可靠和精确。
装置应该配备先进的监测仪器和仪表，对关键参数进行实时监测和控制，并能够及时报警和自动切断设备运行，以防止事故的发生。
综上所述，甲醇在线制氢装置的标准主要包括对装置的设计、制造、环保、安全操作和监测控制等方面的要求。
只有符合这些标准，才能保证装置的安全、高效运行，降低生产过程中的环境污染，保护人员的健康和安全。
甲醇制氢生产装置设计
生产能力为2800 m³/h 甲醇制氢生产装置设计前言氢气是一种重要的工业用品，它广泛用于石油、化工、建材、冶金、电子、医药、电力、轻工、气象、交通等工业部门和服务部门，由于使用要求的不同，这些部门对氢气的纯度、对所含杂质的种类和含量也有着不同的要求。
近年来随着中国改革开放的进程，随着大量高精产品的投产，对高纯氢气的需求量正在逐渐扩大。
烃类水蒸气转化制氢气是目前世界上应用最普遍的制氢方法，是由巴登苯胺公司发明并加以利用，英国ICI公司首先实现工业化。
这种制氢方法工作压力为2.0-4.0MPa,原料适用范围为天然气至干点小于215.6℃的石脑油。
近年来，由于转化制氢炉型的不断改进。
转化气提纯工艺的不断更新，烃类水蒸气转化制氢工艺成为目前生产氢气最经济可靠的途径。
甲醇蒸气转化制氢技术表现出很好的技术经济指标，受到许多国家的重视。
它具有以下的特点：1、与大规模天然气、轻油蒸气转化制氢或水煤气制氢比较，投资省，能耗低。
2、与电解水制氢相比，单位氢气成本较低。
3、所用原料甲醇易得，运输储存方便。
而且由于所用的原料甲醇纯度高，不需要在净化处理，反应条件温和，流程简单，故易于操作。
4、可以做成组装式或可移动式的装置，操作方便，搬运灵活。
前言 ----------------------------------------------- 2 目录 ----------------------------------------------- 3 摘要 ----------------------------------------------- 3 设计任务书 ----------------------------------------- 4 第一章工艺设计 ------------------------------------------ 51.1.甲醇制氢物料衡算 --------------------------------------1.2.热量恒算 ----------------------------------------------第二章设备设计计算和选型：塔、换热设备、反应器 ----- 82.1.解析塔的选择 ------------------------------------------2.2.换热设备的计算与选型 ----------------------------------2.3.反应器的设计与选型 ------------------------------------第三章机器选型------------------------------------------ 13 3.1.计量泵的选择 ------------------------------------------ 153.2.离心泵的选型第四章设备布置图设计---------------------------------- 15 4.1.管子选型 ---------------------------------------------- 17 4.2.主要管道工艺参数汇总一览表 ---------------------------- 84.3.各部件的选择及管道图 ----------------------------------第五章管道布置设计 ------------------------------- 16 5.1.选择一个单参数自动控制方案 ---------------------------- 21 5.2.换热器温度控制系统及方块图课设总结 ------------------------------------------- 28本次课程设计是设计生产能力为2800m3/h甲醇制氢生产装置。
甲醇裂解制氢气生产流程的设备

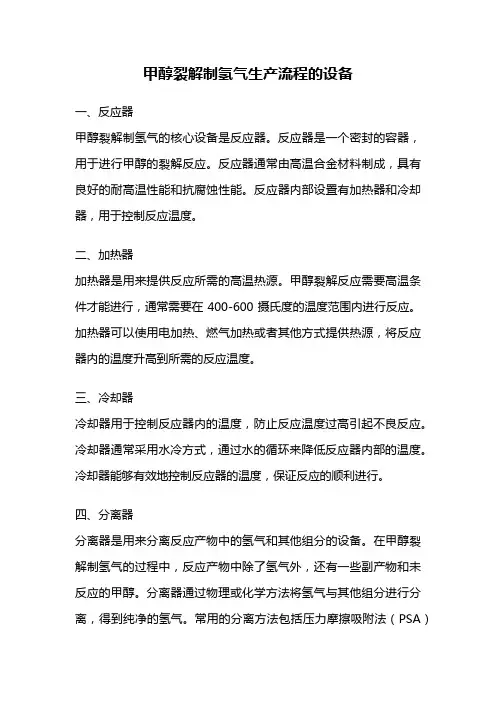

甲醇裂解制氢气生产流程的设备一、反应器甲醇裂解制氢气的核心设备是反应器。
反应器是一个密封的容器，用于进行甲醇的裂解反应。
反应器通常由高温合金材料制成，具有良好的耐高温性能和抗腐蚀性能。
反应器内部设置有加热器和冷却器，用于控制反应温度。
二、加热器加热器是用来提供反应所需的高温热源。
甲醇裂解反应需要高温条件才能进行，通常需要在400-600摄氏度的温度范围内进行反应。
加热器可以使用电加热、燃气加热或者其他方式提供热源，将反应器内的温度升高到所需的反应温度。
三、冷却器冷却器用于控制反应器内的温度，防止反应温度过高引起不良反应。
冷却器通常采用水冷方式，通过水的循环来降低反应器内部的温度。
冷却器能够有效地控制反应器的温度，保证反应的顺利进行。
四、分离器分离器是用来分离反应产物中的氢气和其他组分的设备。
在甲醇裂解制氢气的过程中，反应产物中除了氢气外，还有一些副产物和未反应的甲醇。
分离器通过物理或化学方法将氢气与其他组分进行分离，得到纯净的氢气。
常用的分离方法包括压力摩擦吸附法（PSA）和膜分离法。
五、压缩机压缩机用于将产出的氢气进行压缩，使其达到所需的压力。
压缩机可以采用多级压缩的方式，将氢气逐级压缩至目标压力。
压缩机通常由高强度材料制成，具有良好的密封性和耐压性能。
六、储氢罐储氢罐用于存储压缩后的氢气。
储氢罐通常由高压容器制成，具有良好的密封性和耐压性能。
储氢罐可以根据需要选择不同的材料，如钢制储氢罐、复合材料储氢罐等。
七、安全设备甲醇裂解制氢气的生产过程中需要设置一系列的安全设备，以确保生产过程的安全性。
常见的安全设备包括防爆装置、泄漏报警装置、火焰监测装置等。
这些设备能够及时发现和处理可能出现的安全隐患，保障生产过程的安全运行。
甲醇裂解制氢气的生产流程涉及多个设备，包括反应器、加热器、冷却器、分离器、压缩机、储氢罐和安全设备等。
这些设备的合理选择和正确运行，对于保证甲醇裂解制氢气的生产效率和安全性具有重要意义。
GB50177-2005氢气站设计规范GB
氢气站设计规范GB 50177-2005中华人民共和国建设部公告第330号建设部关于发布国家标准《氢气站设计规范》的公告现批准《氢气站设计规范》为国家标准，编号为GB 50177-2005，自2005年10月1日起实施。
其中，第1．0．3、3．0．2、 3．0．3、 3．0．4、 4．0．3(1)、 4．0．8、4．0．10、 4．0．11、 4．0．13、 4．0．15、 6．0．2、 6．0．3、 6．0．5、 6．0．10、7．0．3、 7．0．6、 7．0．10、 8. 0．2、 8．0．3、 8．0．5、 8．0．6、 8．0．7(4)、9．0．2、 9．0．4、9. 0．5、 9．0．6、 9．0．7、 11．0．1、 11．0．5、 11．0．7、12. 0．9、12．0．10(2)(5)、12. 0．12(4)(5)、12．0．13为强制性条文，必须严格执行。
原《氢氧站设计规范》GB 50177-93及其强制性条文同时废止。
1 总则1．0．1 为在氢气站、供氢站的设计中正确贯彻国家基本建设的方针政策，确保安全生产，节约能源，保护环境，满足生产要求，做到技术先进，经济合理，制定本规范。
1．0．2 本规范适用于新建、改建、扩建的氢气站、供氢站及厂区和车间的氢气管道设计。
1．0．3 氢气站、供氢站的生产火灾危险性类别，应为“甲”类。
氢气站、供氢站内有爆炸危险房间或区域的爆炸危险等级应划分为1区或2区，并应符合本规范附录A的规定。
1．0．4 氢气站、供氢站和氢气管道的设计，除执行本规范外，尚应符合国家现行有关标准的规定。
2 术语2．0．1 氢气站 hydrogen station采用相关的工艺(如水电解，天然气转化气、甲醇转化气、焦炉煤气、水煤气等为原料气的变压吸附等)制取氢气所需的工艺设施、灌充设施、压缩和储存设施、辅助设施及其建筑物、构筑物或场所的统称。
2．0．2 供氢站 hydrogen supply station不含氢气发生设备，以瓶装或／和管道供应氢气的建筑物、构筑物、氢气罐或场所的统称。
1800Nm3-h甲醇制氢装置设计依据
1800Nm3/h甲醇制氢装置设计依据甲醇蒸汽转化制氢和二氧化碳技术１前言氢气在工业上有着广泛的用途。
近年来，由于精细化工、蒽醌法制双氧水、粉末冶金、油脂加氢、林业品和农业品加氢、生物工程、石油炼制加氢及氢燃料清洁汽车等的迅速发展，对纯氢需求量急速增加。
对没有方便氢源的地区，如果采用传统的以石油类、天然气或煤为原料造气来分离制氢需庞大投资，“相当于半个合成氨”，只适用于大规模用户。
对中小用户电解水可方便制得氢气，但能耗很大，每立方米氢气耗电达～6度，且氢纯度不理想，杂质多，同时规模也受到限制，因此近年来许多原用电解水制氢的厂家纷纷进行技术改造，改用甲醇蒸汽转化制氢新的工艺路线。
西南化工研究设计院研究开发的甲醇蒸汽转化配变压吸附分离制氢技术为中小用户提供了一条经济实用的新工艺路线。
第一套600Nm3/h制氢装置于1993年在广州金珠江化学有限公司首先投产开车，在得到纯度%氢气同时还得到食品级二氧化碳，该技术属国内首创，取得良好的经济效益。
此项目于93年获得化工部优秀设计二等奖94年获广东省科技进步二等奖。
２工艺原理及其特点本工艺以来源方便的甲醇和脱盐水为原料，在220～280℃下，专用催化剂上催化转化为组成为主要含氢和二氧化碳转化气，其原理如下：主反应：CH3OH＝CO＋2H2+ KJ/molCO＋H2O＝CO2＋H2KJ/mol总反应：CH3OH＋H2O＝CO2＋3H2+ KJ/mol副反应：2CH3OH＝CH3OCH3＋H2O KJ/molCO＋3H2＝CH4＋H2O -+mol上述反应生成的转化气经冷却、冷凝后其组成为H2 73～74％CO2 23～％CO ～％CH3OH 300ppmH2O 饱和该转化气很容易用变压吸附等技术分离提取纯氢。
广州金珠江化学有限公司600Nm3/h制氢装置自93年7月投产后，因后续用户双氧水的扩产，于97年4月扩产1000Nm3/h 制氢装置投产，后又扩产至1800Nm3/h，于2000年3月投产。
甲醇制氢生产装置汽化塔设计方案 (一)
甲醇制氢生产装置汽化塔设计方案 (一)甲醇制氢生产装置的汽化塔是关键设备之一，它能够将甲醇和水加热并蒸发，产生的气体通过催化剂反应生成氢气和二氧化碳。
因此，汽化塔的设计方案应该十分严谨和科学，能够确保装置的性能和安全。
一、设计方案要遵照工艺流程，确定出压力、温度等工艺参数。
汽化塔的设计方案应该遵守甲醇制氢生产的工艺流程，根据不同甲醇配比、不同反应器产气量等参数，确定出汽化塔的操作压力、操作温度、气体流量等关键工艺参数，以确保产气量和气质的稳定性和符合要求。
二、汽化塔的尺寸应满足生产要求，同时考虑安全使用。
汽化塔的尺寸应根据生产要求和工艺参数，经过精心的计算和测试，确定出最合适的尺寸。
在设计方案中要考虑到塔高、内径、储气量等参数，同时保证塔的强度和稳定性，在设计方案中要进行多次模拟和实际测试，确保汽化塔的尺寸和结构可以承受正常运气和意外情况的影响，避免出现安全隐患。
三、汽化塔的催化剂材料和分布应优化设计。
汽化塔内的催化剂是制氢反应不可或缺的重要部件，催化剂的优化设计可以增强制氢反应的速度和效率，提高碳氢化合物的转化率和产气质量。
在设计方案中需要考虑到催化剂选择、催化剂料层分布、催化剂生命周期等参数因素，以确保催化剂在汽化塔内的最优工作状态。
四、汽化塔的散热和防腐设计应符合国家标准。
汽化塔的设计方案中还应该包括散热和防腐处理方案，散热方案包括集气系统、冷却系统等部分的设计，以确保塔内气体在反应过程中不过热，保证反应性能和安全性。
防腐设计则涉及内部材料和涂层的选择，以应对化学物质的腐蚀和氧化等现象，达到降低设备损耗和提高设备寿命的目的。
总之，在设计甲醇制氢生产装置汽化塔的方案时，应尽可能考虑到所有可能影响装置性能和安全的因素，设计出最合理有效的方案，以确保设计方案实际被成功实施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
过程装备与控制工程专业课程设计设计计算说明书设计题目：生产能力为2600N m³/h 甲醇制氢生产装置设计设计人： JOY学号： 1201160315 班级：过装XXXX组号：第四组指导教师： XXXXXXXXXX设计时间： 2019年12月18日至2019年1月 9 日南京工业大学机械与动力工程学院目录前言 (1)第一章摘要 (2)第二章设计任务书 (3)2.1设计参数 (3)2.2计算内容 (3)2.3图纸清单 (3)第三章甲醇制氢工艺设计 (4)3.1 甲醇制氢工艺流程 (4)3.1 物料衡算 (4)3.1.1 依据 (4)3.1.2 投料计算量 (4)3.1.3 原料液储罐（V0101） (4)3.1.4 原料液储罐（E0101）、汽化塔（T0101）、过热器（E0103） (5)3.1.5 转化器（R0101） (5)3.1.6 吸收塔和解析塔 (5)3.1.7 PSA系统 (5)3.1.8 各节点的物料量 (5)3.2 热量衡算 (7)3.2.1 气化塔顶温度确定 (7)3.2.2 转化器（R0101） (7)3.2.3 过热器（E0102） (7)3.2.4 汽化塔（T0101） (8)3.2.5 预热器（E0101） (8)3.2.6 冷凝器（E0103） (9)第四章冷凝器设计 (9)4．1 换热器段工艺计算 (9)4．1．1，原始数据 (10)4．1．2，定性温度与物性参数 (10)4．1．3,物料与热量衡算 (10)4．1．4，有效平均温差 (11)4．1．5，初算传热面积 (11)4．1．6,换热器结构设计 (11)4．1．7，管程传热与压降 (12)4．1．8、壳程传热与压降 (13)4．1．9，总传热系数 (14)4．1．10传热面积与壁温核算 (14)第五章详细结构设计与强度设计 (15)5.1确定所有零部件的尺寸和材料，并对换热设备所有受压元件进行强度计算 (15)5.2 结构设计 (16)5.2.1筒体 (16)5.2.2封头 (17)5.2.3管程接管补强计算（按照GB150-1998 等面积补强法） (18)5.2.4壳程接管补强计算（按照GB150-1998 等面积补强法） (19)5.2.5换热管（GB151-1999） (19)5.2.6折流板（GB151-1999） (20)5.2.7拉杆（GB151-1999） (20)5.2.8 管板（GB151-1999） (20)5.2.9 定距管板（GB151-1999） (20)5.3 SW6校核 (20)DA TA SHEET OF PROCESS EQUIPMENT DESIGN (21)注1：程序按照用户所选择的受压元件计算得 (23)注： (34)第六章机械选型及管道设计 (48)6.1计量泵的选型 (48)6.1.1 纯水计量泵P0101选型 (48)6.1.2 甲醇计量泵P0102选型 (48)6.1.3 混合原料计量泵P0103选型 (49)6.1.4 冷却水用泵P0104选型 (49)6.1.5 导热油用泵P0105选型 (49)6.1.6 吸收液用泵P0106选型 (50)6.2管子选型 (50)6.2.1 材料选择 (50)6.2.2 管子的规格尺寸的确定及必要的保温层设计 (50)6.2.3 主要管道工艺参数汇总表 (59)6.3 各部件选择及管道图 (60)6.3.1 阀门的选型 (60)6.3.2 管道法兰选型 (60)6.3.3 管件选型 (66)6.3.4 管道仪表流程图 (66)6.3.5 管道布置图 (66)6.3.6 管道空视图 (66)第七章自动控制方案设计 (67)7.1被控制参数选择 (67)7.2控制参数选择 (67)7.3 过程检测仪表的选用 (67)7.4调节器参数整定 (67)第八章经济评价 (68)8.1甲醇制氢装置的投资估算 (68)8.1.1 单元设备价格估算 (68)8.1.2 总投资估算 (68)8.2总成本费用估算与分析 (69)8.2.1 外购原材料 (69)8.2.2 外购燃料 (69)8.2.3 外购动力 (69)8.2.4 工资 (69)8.2.5 职工福利费 (70)8.2.6 固定资产折旧费 (70)8.2.7 修理费 (70)8.2.8 租赁费 (70)8.2.9 摊销费 (70)8.2.10 财务费用 (70)8.2.11 税金 (70)8.2.12 其他费用 (70)8.2.13 固定成本与变动成本 (70)8.3盈利能力分析 (71)8.4盈亏平衡分析 (71)参考文献 (73)前言氢气是一种重要的工业产品，它广泛用于石油、化工、建材、冶金、电子、医药、电力、轻工、气象、交通等工业部门和服务部门，由于使用要求的不同，这些部门对氢气的纯度、对所含杂质的种类和含量都有不相同的要求，特别是改革开放以来，随着工业化的进程，大量高精产品的投产，对高纯度的需求量正逐步加大等等对制氢工艺和装置的效率、经济性、灵活性、安全都提出了更高的要求，同时也促进了新型工艺、高效率装置的开发和投产。
依据原料及工艺路线的不同，目前氢气主要由以下几种方法获得：①电解水法；②氯碱工业中电解食盐水副产氢气；③烃类水蒸气转化法；④烃类部分氧化法；⑤煤气化和煤水蒸气转化法；⑥氨或甲醇催化裂解法；⑦石油炼制与石油化工过程中的各种副产氢等等。
其中烃类水蒸气转化法是世界上应用最普遍的方法，但该方法适用于化肥及石油化工工业上大规模用氢的场合，工艺路线复杂，流程长，投资大。
随着精细化工的行业的发展，当其氢气用量在200～3000m3/h时，甲醇蒸气转化制氢技术表现出很好的技术经济指标，受到许多国家的重视。
甲醇蒸气转化制氢具有以下特点：（1）与大规模的天然气、轻油蒸气转化制氢或水煤气制氢相比，投资省，能耗低。
（2）与电解水制氢相比，单位氢气成本较低。
（3）所用原料甲醇易得，运输、贮存方便。
（4）可以做成组装式或可移动式的装置，操作方便，搬运灵活。
对于中小规模的用氢场合，在没有工业含氢尾气的情况下，甲醇蒸气转化及变压吸附的制氢路线是一较好的选择。
本设计采用甲醇裂解+吸收法脱二氧化碳+变压吸附工艺，增加吸收法的目的是为了提高氢气的回收率，同时在需要二氧化碳时，也可以方便的得到高纯度的二氧化碳。
第一章摘要本次课程设计是设计生产能力为2600m3/h甲醇制氢生产装置。
在设计中要经过工艺设计计算，典型设备的工艺计算和结构设计，管道设计，单参数单回路的自动控制设计，机器选型和技术经济评价等各个环节的基本训练。
在设计过程中综合应用所学的多种专业知识和专业基础知识，同时获得一次工程设计时间的实际训练。
课程设计的知识领域包括化工原理、过程装备设计、过程机械、过程装备控制技术及应用、过程装备成套技术等课程。
本课程设计是以甲醇制氢装置为模拟设计对象，进行过程装备成套技术的全面训练。
设计包括以下内容和步骤：（1）工艺计算（2）生产装置工艺设计（3）设备设计和分组进行（4）机器选型（5）设备布置设计（6）管道布置设计（7）绘制管道空视图（8）设计一个单参数、单回路的自动控制方案（9）对该装置进行技术经济评价（10）整理设计计算说明书第二章设计任务书2.1设计参数生产能为2600Nm3/h2.2计算内容（1）工艺计算：物料衡算和能量衡算（2）机器选型计算（3）设备布置设计计算（4）管道布置设计计算2.3图纸清单（1）管道仪表流程图2号1张（2）设备总图1号1张（CAD），主要零部件图2号2张(手工或CAD) （3）设备平面布置图 2号1张（CAD）（4）管道平面布置图 2号1张（CAD）（5）管道空视图3号2张，至少有一根管道与泵相连（6）单参数控制方案图3号1张第三章甲醇制氢工艺设计3.1 甲醇制氢工艺流程甲醇制氢的物料流程如图2-1。
流程包括以下步骤：甲醇与水按配比1：1.5进入原料液储罐，通过计量泵进入换热器（E0101）预热，然后在汽化塔（T0101）汽化，在经过换热器(E0102)过热到反应温度进入转化器(R0101)，转化反应生成H 2、CO2以及未反应的甲醇和水蒸气等首先与原料液换热(E0101)冷却，然后经水冷器(E0103)冷凝分离水和甲醇,这部分水和甲醇可以进入原料液储罐，水冷分离后的气体进入吸收塔，经碳酸丙烯脂吸收分离CO2，吸收饱和的吸收液进入解析塔降压解析后循环使用，最后进入PSA装置进一步脱除分离残余的CO2、CO及其它杂质，得到一定纯度要求的氢气。
3.1 物料衡算3.1.1 依据甲醇蒸气转化反应方程式:CH3OH→CO↑+2H2↑ (2-1)CO+H2O→CO2↑+H2↑ (2-2) CH3OH分解为CO转化率99%,反应温度280℃,反应压力1.5MPa,醇水投料比1:1.5(mol)。
3.1.2 投料计算量代入转化率数据,式(2-3)和式(2-4)变为:CH3OH→0.99CO↑+1.98H2↑+0.01CH3OH (2-3) CO+0.99H2O→0.99CO2↑+0.99H2↑+0.01CO↑ (2-4) 合并式(2-3)、式(2-4)得到:CH3OH+0.9801H2O→0.9801CO2↑+0.0099CO↑+2.9601H2↑+0.01CH3OH 氢气产量为：2600m3/h=116.072kmol/h甲醇投料量为：116.0722.9601×32=1254.790kg/ℎ水投料量为：1254.79032×18×1.5=1058.729kg/ℎ3.1.3 原料液储罐（V0101）进：甲醇1254.790kg/h，水1058.729kg/h 。
出：甲醇1254.790kg/h，水1058.729kg/h 。
3.1.4 原料液储罐（E0101）、汽化塔（T0101）、过热器（E0103）没有物流变化3.1.5 转化器（R0101）进：甲醇1254.790kg/h，水1058.729kg/h，总计2313.519kg/h出：生成CO21254.79032×0.9801×44=1691.002Kg/ℎH21254.79032×2.9601×2=232.114kg/ℎCO 1254.79032×0.0099×28=10.870kg/ℎ剩余甲醇1254.790×0.01=12.5479kg/h剩余水1058.729−1254.79032×0.9801×18=366.955kg/ℎ总计 2313.4889kg/h3.1.6 吸收塔和解析塔吸收塔总压为1.5Mpa,其中CO2分压为0.38Mpa,操作温度为常温(25℃)。
