建筑设备安装识图与施工
建筑设备安装识图与施工(给排水范例图纸)课件
安装排水设备
根据图纸要求，安装排水设备，如排水管道 、污水泵等。
调试与验收
完成安装后，进行调试和验收，确保设备正 常运行、符合设计要求。
施工后的检查与调试
检查
检查管道连接是否牢固，有无漏 水现象，设备运行是否正常等。
调试
对设备进行调试，调整设备参数 ，确保设备运行效率最佳。
验收
组织相关人员进行验收，确保给 排水设备安装符合设计要求和质
图纸三：给排水详图
总结词
该图纸为给排水详图，主要展示了给排水管道的详细构造和施工方法。
详细描述
该图纸为给排水详图，详细表达了给排水管道的构造和施工方法。图纸中标注了各部分的具体构造信 息，包括管材、连接方式、支架制作等，同时还提供了相关附件的详细安装步骤和方法。该图纸对于 施工人员了解给排水管道的具体构造和施工方法具有重要作用，有助于保证施工质量。
03
给排水范例图纸解读
图纸一：给排水施工图
要点一
总结词
该图纸为给排水施工图，主要展示了给排水管道的平 面布置和安装位置，以及各类附件的安装高度等信息 。
要点二
详细描述
该图纸为给排水施工图，主要表达了建筑内部的给排 水管道系统，包括引入管、水平干管、立管、支管及 附件等。图纸中标注了各部分的位置、规格、标高、 坡度等详细信息，同时提供了相关附件的安装信息， 如水表、阀门、管件等。该图纸对于施工人员了解整 个给排水系统的布置和安装方式具有重要作用。
工程实例二：商业大厦给排水设备安装
总结词
商业大厦给排水设备安装工程是一个相对复杂的项目 ，除了要满足日常的给排水需求外，还需考虑商业用 途和安全问题。
详细描述
在商业大厦给排水设备安装中，除了基本的给水、排 水管道的铺设外，还需考虑商业区域的特殊需求，如 餐饮、洗浴等。因此，在材料的选择上会更加严格， 如不锈钢、铜等耐腐蚀、易清洁的材料。同时，还需 安装相应的消防设备，如消防栓、喷淋系统等，确保 商业大厦的安全。此外，由于商业大厦的面积较大， 还需进行合理的管道布局和支架安装，以减少噪音和 震动。
建筑设备安装识图与施工
建筑设备安装识图与施工1. 介绍建筑设备安装是建筑施工过程中的重要环节之一，它涉及到各种建筑设备的安装和调试工作。
为了保证建筑设备的正常运行和使用，施工人员需要具备识图和施工技能。
本文档将介绍建筑设备安装识图的基本方法和常见的施工注意事项。
2. 建筑设备安装识图建筑设备安装识图是指根据设计图纸，识别出建筑设备的安装位置和连接方式。
以下是建筑设备安装识图的基本步骤：2.1 理解设计图纸在进行建筑设备安装识图前，施工人员需要仔细阅读和理解设计图纸。
图纸上会标注出各个设备的位置、尺寸和连接方式等关键信息。
2.2 标注安装位置根据设计图纸上的标注，施工人员需要在施工现场标出设备的安装位置。
通常使用丝线或者喷漆等工具进行标注，并确保标注的位置准确无误。
2.3 确定连接方式根据设计要求，施工人员需要确定设备的连接方式，包括管道的连接、电缆的敷设等。
在确定连接方式时，需要考虑材料的选择、管道的走向和施工的便利性等因素。
2.4 编制设备安装图纸根据实际需要，施工人员可以根据设计图纸编制设备安装图纸。
这样可以对设备的安装位置和连接方式进行更详细的标注，方便后续的施工操作。
3. 建筑设备安装施工注意事项除了识图，建筑设备安装的施工过程中还需要注意以下事项：3.1 安全第一在进行建筑设备安装施工时，施工人员需要始终将安全放在首位。
在操作过程中要注意佩戴适当的安全装备，并遵守施工现场的安全规定。
3.2 检查设备完好性在进行建筑设备安装前，施工人员需要仔细检查设备的完好性。
确保设备没有损坏或者缺陷，避免在安装过程中出现问题。
3.3 注意设备的定位在设备安装过程中，施工人员需要注意设备的定位。
设备应该按照设计要求精准地安装在标注的位置上，避免出现偏差或者位置不准确的情况。
3.4 确保连接质量建筑设备的连接质量直接影响设备的运行和使用效果。
施工人员需要保证连接的牢固性和密封性，避免出现松动、漏水等问题。
3.5 进行调试和测试在安装完成后，施工人员需要进行设备的调试和测试工作。
建筑设备安装识图与施工工艺
建筑设备安装识图与施工工艺建筑设备是指安装在建筑物内部或外部的各种设备，包括电器设备、管道设备、机械设备等。
在建筑施工过程中，设备的安装是一个必须经过多人协作、严格规范的工作。
本文将介绍一些建筑设备的安装识图和施工工艺。
设备安装识图识图是设备安装过程中必不可少的一环。
在审查施工图之前，设备安装人员需要通读建筑设备安装专业标准和国家法律法规以及施工标准文件，这样才能更好地理解图纸中的各种符号和标志，准确无误地理解图纸内容和指示意图。
在设备安装识图中，标识符号尤其重要。
各种设备标识符号应当符合设计文件中的规定。
例如，水平安装的管道主要通过标识符号“【】”被表述，而垂直管道采用的是“”符号。
在施工过程中，任何误差都可能导致设备损失或人员受伤，因此设备安装识图中的标识符号的准确性是至关重要的。
此外，建筑设备安装识图还必须考虑到施工安全因素。
施工人员需要对安装设备的位置、高度、结构等有一个准确的认识，同时需要按照施工标准和规范实施操作。
如果设备位置设置不合理或者安装操作不规范，就可能会出现施工安全问题。
因此，设备安装识图必须安全、准确。
施工工艺施工工艺是设备安装施工中非常重要的部分。
在施工过程中，施工人员应当按照建筑设备安装设计图纸施工，按照工艺规范和要求顺序逐步进行。
设备安装的施工步骤包括设备安装前的准备、基础施工、本体部件安装、管道连接、管道测试、电气安装等多个步骤。
其中，基础施工非常重要，这是设备安装的基础。
因此，设备安装前需要进行基础检测和确认，才能进行后续的建筑设备安装工作。
在设备安装的过程中，管道连接是非常重要的一步。
管道的连接质量直接影响到设备的安全运行，随之而来的是设备的寿命问题。
因此，管道材质必须符合标准，连接必须牢固、严密，以免管道漏水，影响运行。
具体建筑设备安装的施工工艺，必须在施工前由施工人员严格遵从施工规范和标准、接受专业培训、获得施工资格证书等前提条件。
在实际的施工过程中，各个环节都需要经过严谨的安全检查和必要的手续。
建筑设备安装工程识图与施工工艺
,a click to unlimited possibilities
汇报人：
目录
01 添 加 目 录 项 标 题 03 建 筑 设 备 安 装 工 程 识 图 05 建 筑 设 备 安 装 工 程 施 工 管
理
07 建 筑 设 备 安 装 工 程 造 价 与 成 本控制
图纸中的标注和符号：了解图纸中的标注和符号含义，例如给排水图纸 中的给水、排水管道的规格、型号和连接方式等。
图纸的细节解读：需要仔细阅读图纸，并了解图纸中的细节和要求，例 如管道的连接方式、设备的安装高度和位置等信息。
建筑设备安装工程图纸的常见问题及处理方法
图纸设计问题：图纸设计不合理、不完善、不规范等问题，可能导致安装工程无法正常进行。处理方法：加强图纸审 核，确保设计符合规范和标准，如有问题及时进行修改和完善。
施工阶段的管理
施工准备：包括技术准备、物资准备、施工现场准备等 施工过程管理：对施工过程进行全面监控，确保施工质量、进度和安全 验收管理：对完成的工程进行验收，确保符合设计要求和质量标准 维护管理：对已完成的建筑设备进行维护和保养，确保正常运行和使用寿命
调试与验收阶段的管理
调试：在设备安装完成后，对设备 进行调试，确保设备正常运行。
包括内容：建筑给排水、供暖、通风、空调、电气、消防等设备的安装。
目的：满足建筑物的使用功能，提高建筑物的舒适度和安全性。
与建筑结构的关系：建筑设备安装工程与建筑结构密切相关，需要在建筑结构的基础 上进行施工。
建筑设备安装工程的重要性
建筑设备安装工程的质量直 接关系到建筑工程的整体质 量
建筑设备安装工程对于提高 建筑使用功能和居住质量具
管理：在调试和验收过程中，对相 关人员进行管理和监督，确保工作 顺利进行。
建筑设备安装识图与施工
建筑设备安装识图与施工一、引言建筑设备安装是指在建筑物内安装各种设备、系统以及相关设施的过程。
建筑设备包括暖通设备、电气设备、给排水设备、消防设备等。
在建筑设备安装过程中，准确的识图能力和熟练的施工技术是非常重要的。
本文将介绍建筑设备安装中的识图要点和施工技巧，并通过实例展示，帮助读者理解建筑设备安装的基本原理。
二、建筑设备安装的识图建筑设备安装的识图是指根据设计图纸，识别出建筑设备所需的管道、电缆、设备等的位置和连接方式的过程。
识图应包括设备的位置、尺寸、连接方式、布置图等内容。
2.1 识图方法在进行建筑设备安装识图时，可以采用以下方法：•仔细阅读设计图纸，理解设备的布置和尺寸要求。
•根据设计图纸上的标注和符号，识别出设备的类型和数量。
•利用建筑设备安装的相关知识，确定设备之间的连接方式和布置图。
2.2 识图要点在进行建筑设备安装识图时，需要注意以下要点：•设备的位置应符合设计要求，便于维修和操作。
•确保设备之间的连接方式正确，能够保证设备的正常运行。
•设备的尺寸应与设计图纸一致，确保安装的准确性。
•设备的布置图应详细清晰，便于施工人员理解和操作。
三、建筑设备安装的施工建筑设备安装的施工是指根据识图结果，进行设备的安装和调试的过程。
施工过程中需要注意各项安全措施和质量要求，确保设备的正常运行。
3.1 施工前准备在进行建筑设备安装的施工前，需要进行以下准备工作：•清理施工区域，确保施工区域干净整洁，便于施工操作。
•准备必要的工具和设备，包括起重设备、焊接设备、电动工具等。
•确认设备的数量和规格，准备好所需的管道、电缆、螺栓等附件材料。
3.2 施工流程建筑设备安装的施工流程通常包括以下步骤：1.安装基础：对于重型设备，需要进行基础的浇筑和安装。
基础的选择和施工需要根据设备的重量和使用要求进行确定。
2.安装支架：根据设备的尺寸和重量，安装支架和支撑结构。
支架的类型和布置应符合设计要求。
3.安装管道和电缆：根据设计图纸和识图结果，安装设备所需的管道和电缆。

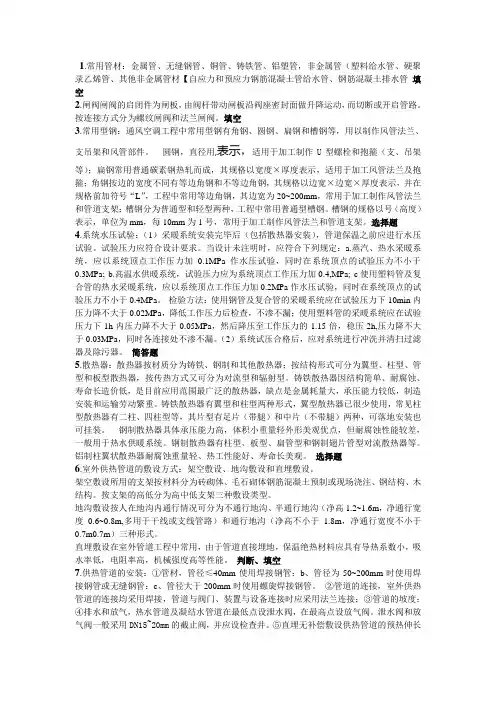

建筑设备安装识图与施工工艺
1.常用管材：金属管、无缝钢管、铜管、铸铁管、铝塑管，非金属管（塑料给水管、硬聚录乙烯管、其他非金属管材【自应力和预应力钢筋混凝土管给水管、钢筋混凝土排水管填空2.闸阀闸阀的启闭件为闸板，由阀杆带动闸板沿阀座密封面做升降运动，而切断或开启管路。
按连接方式分为螺纹闸阀和法兰闸阀。
填空3.常用型钢：通风空调工程中常用型钢有角钢、圆钢、扁钢和槽钢等，用以制作风管法兰、支吊架和风管部件。
圆钢，直径用,表示，适用于加工制作U型螺栓和抱箍（支、吊架等）；扁钢常用普通碳素钢热轧而成，其规格以宽度×厚度表示，适用于加工风管法兰及抱箍；角钢按边的宽度不同有等边角钢和不等边角钢，其规格以边宽×边宽×厚度表示，并在规格前加符号“L”，工程中常用等边角钢，其边宽为20~200mm，常用于加工制作风管法兰和管道支架；槽钢分为普通型和轻型两种，工程中常用普通型槽钢。
槽钢的规格以号（高度）表示，单位为mm，每10mm为1号，常用于加工制作风管法兰和管道支架。
选择题4.系统水压试验：（1）采暖系统安装完毕后（包括散热器安装），管道保温之前应进行水压试验。
试验压力应符合设计要求。
当设计未注明时，应符合下列规定：a.蒸汽、热水采暖系统，应以系统顶点工作压力加0.1MPa作水压试验，同时在系统顶点的试验压力不小于0.3MPa; b.高温水供暖系统，试验压力应为系统顶点工作压力加0.4,MPa; c使用塑料管及复合管的热水采暖系统，应以系统顶点工作压力加0.2MPa作水压试验，同时在系统顶点的试验压力不小于0.4MPa。
检验方法：使用钢管及复合管的采暖系统应在试验压力下10min内压力降不大于0.02MPa，降低工作压力后检查，不渗不漏；使用塑料管的采暖系统应在试验压力下1h内压力降不大于0.05MPa，然后降压至工作压力的1.15倍，稳压2h,压力降不大于0.03MPa，同时各连接处不渗不漏。
（2）系统试压合格后，应对系统进行冲洗并清扫过滤器及除污器。
建筑设备安装识图与施工(给排水施工)课件
目录
• 建筑设备安装识图基础 • 给排水系统施工流程 • 建筑给排水施工规范与标准 • 实际案例分析 • 常见问题与解决方案
01
建筑设备安装识图基础
建筑设备的基本构成与功能
建筑设备概述
介绍建筑设备的基本概 念、分类和功能，包括 给排水、暖通空调、电
气等系统。
给排水系统
详细介绍给排水系统的 构成和功能，包括水源 、水泵、管道、水箱等
组成部分。
暖通空调系统
介绍暖通空调系统的基 本构成和功能，包括冷 热源、输配系统和末端
设备等。
电气系统
介绍建筑电气系统的构 成和功能，包括电源、
照明、控制等部分。
建筑设备安装识图的要点与技巧
建筑设备安装图纸的分类与特点
建筑设备安装图纸的识图要点
管道防腐处理不当
由于防腐材料质量差或施工方法不当，导致管道防腐效果不佳。预防措施：选择质量合格的防腐材料 ，严格按照施工规范进行防腐处理，定期检查和维护。
谢谢观看
注重管道的防腐、防震等措施，确保 供水、排水的稳定性。
案例总结
通过该案例，掌握公共设施给排水系 统设计和施工的特殊要求。
05
常见问题与解决方案
给排水管道安装中的常见问题及处理方法
管道连接不严密
可能由于管件质量差或安装时操作不当，导致管道连接处出 现渗漏。处理方法：更换质量合格的管件，确保安装时操作 规范，连接处涂抹密封胶等。
管道支撑不牢固
在安装过程中，可能由于支架设置不合理或固定不牢固，导 致管道出现变形或脱落。处理方法：合理设置支架，确保支 架的强度和稳定性，定期检查和紧固。
给排水系统运行中的常见问题及解决措施
建筑设备安装识图与施工知识
建筑设备安装识图与施工知识1. 识图知识建筑设备的安装过程中，识图是一个非常重要的环节。
只有正确理解和识别设备安装图纸，施工队伍才能按照设计要求进行施工，保证工程的安全性和有效性。
以下是建筑设备安装识图的必备知识。
1.1 正确理解图纸比例在进行设备安装时，施工队伍需要根据图纸上标注的比例进行实际测量和安装。
常见的比例有1:50、1:100等。
施工人员要能够准确判断图纸上的比例，将其转化为实际工程的尺寸。
1.2 理解设备符号和标记在设备安装图纸上，会使用一些特定的符号和标记来代表不同的设备和设施。
施工人员需要学会识别这些符号和标记，以便正确安装相应的设备，并遵循设备的安装要求。
1.3 进行图纸的放大和缩小有时候，设备安装图纸上可能出现比较小的细节，施工队伍需要能够对图纸进行放大或缩小，以便更清楚地看到细节和进行施工。
1.4 识别不同材料和构造设备安装图纸上通常会涉及到不同的材料和构造，施工人员需要能够准确识别这些材料和构造，了解其特性和使用方法，以便正确安装设备。
2. 施工知识除了要能正确识别设备安装图纸，施工队伍还需要具备一定的施工知识，以确保安装工作的顺利进行。
以下是建筑设备安装中常用的施工知识。
2.1 安全规范与操作规程在进行建筑设备安装时，施工人员需要遵守一系列的安全规范和操作规程，以确保施工过程中的安全性。
这些规范和操作规程涵盖了各个方面，包括施工环境、设备操作、用电安全等。
2.2 施工工具和设备的使用施工人员需要了解并熟练掌握各种施工工具和设备的使用方法。
这些工具和设备包括电动工具、举升设备、搬运工具等。
只有正确使用这些工具和设备，才能确保施工的高效率和质量。
2.3 材料的选择和使用在设备安装过程中，施工人员需要根据实际需要选择合适的材料，并将其使用在正确的位置。
不同的材料具有不同的特性和使用要求，施工人员需要对这些特性和使用要求有所了解。
2.4 工程施工流程和协调配合设备安装是一个复杂的过程，涉及到多个施工环节和不同工种的配合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水泵的保养方法与重点
水泵日常 检查方法
听
看
摸
闻
试
听：水泵有无杂音或摩擦声。 看：水泵有无跑、冒、滴、漏现象。 摸：水泵有无异常震动，有无异常温升。 闻：电机有无异味等。 试：对于日常较少使用的泵（如消防泵），应经常试验。
水泵的保养方法与重点
水泵日常维护重点：
每周对主、备泵切换一次，防止运行时间过长磨损或长时 间不运行泵轴生锈卡死。 定期对水泵轴承加油孔加注润滑油。 检查电源柜及控制系统，重点防止缺相。
转子泵
水泵的结构和工作原理
其他类型： 喷射泵：主要用于真空与蒸发系统，进行真空抽水、真空蒸 发、真空过滤、真空结晶、干燥、脱臭等工艺，是制糖、制 药、化工、食品、制盐、味精、牛奶、发酵以及一些轻工、 国防部门广泛需求的设备。
喷射泵
水泵的结构和工作原理
其他类型：
真空泵：最初用作自吸水泵，而后逐渐用于石油、化工、 机械、矿山、轻工、医药及食品等许多工业部门。在工业 生产的许多工艺过程中，如真空过滤、真空引水、真空送 料、真空蒸发、真空浓缩、真空回潮和真空脱气等。
容积式泵： 往复泵、转子泵
其他类型式泵： 喷射泵、空气升液泵、电磁泵
水泵的结构和工作原理
叶片式水泵 离心泵：具有高效节能、运行平稳、噪声低、振动小等优 点，一般用于城市高层建筑给排水及消防用水，工厂、矿 山给排水，远距离输水。
多级离心泵
水泵的结构和工作原理
离心泵的构成：
1、转子部分 2、泵壳 3、轴向力平衡装置 4、密封装置 5、轴承与托架 6、附件装置
轴流泵
水泵的结构和工作原理
容积式泵： 往复泵：适用于石油、化工、化肥工业等作为流程用泵、 试压泵、计量泵、加药泵、液压泵、输油泵、料浆泵、液 态二氧化碳泵等专业用泵，输送介质为无固体颗粒的流体。
往复泵
水泵的结构和工作原理
容积式泵： 转子泵：依靠同步反向转动的转子在旋转过程中于进口处 产生吸力，从而吸入所要输送的物料。
离心泵的工作原理
离心泵的原理：
当水泵和吸水管充满水时，电机带动叶轮高速旋转，水在 泵体内获得了很大的离心力,当水冲出水泵出水口时，由 离心力转换成动力，在根据物理能量守恒定律，动能转换 成压能进行工作。
水泵的结构和工作原理
叶片式水泵 旋涡泵：比转数较低：旋涡泵属于小流量高扬程泵，在叶 轮外径、水泵转速相同情况下，旋涡泵产生的扬程比离心 泵的高几倍。
管网的保养方法与内容
故障现象：水泵停止，水锤现象造成管道异响，经常出现管道爆裂。
故障分析：由于楼层偏高，水泵又是工频运行，况且楼层中间段又
没有安装减压阀，每当停泵时管网内的水急速下回造成水锤现象。解 决水锤的最好方式是水泵安装变频器软启动，用净音式止回阀或活塞 式止回阀，最好还要在水泵出口的止回阀上端管网上安装泻压阀。
分区给水方式：直接供水 （或变频）与高位水箱相 结合的方式，适用于高层 分区供水。
水泵控制系统的组成和工作原理
水泵控制系统组成： 双电源柜： 主电源回路： 二次控制回路： 变频控制回路：
水泵控制系统的组成和工作原理
二次回路：
常用水泵启动方式：
工频启动： 星、三角启动 变频启动
水泵控制系统的组成和工作原理
经常需要设置的参数：外部端子操作、模拟量操作、基底频 率、最高频率、上限频率、下限频率、启动时间、热电子保 护、过流保护、过压保护等
维护保养的技术与方法
水泵的保养方法与重点
故障现象：水泵运行电流过大电机发热，电机烧坏。
故障分析：由于水泵长久没有得到解体检修，平时观察水泵的启
动电流与运行电流高出很多，经解体发现平衡鼓与泵体之间的间隙 全被锈渣塞满，泵体内积满了杂物及锈渣，泵轴与泵体的间隙也很 小，叶轮大部分被锈蚀。上述几个原因是造成水泵流量小，电机运 行负荷加大的主要原因，所以水泵电机发热烧坏也在情理之中。
水泵的保养方法与重点
离心泵解体大修内容和顺序：
解体检查泵的转子、轴、轴承磨损情况。 清理和吹扫泵内锈迹及脏物。 对泵的零部件进行宏观检查和检验。 检查平衡鼓，消除磨损的间隙（提高泵的效率）。 调整叶轮背部和其他各部间隙。 检查和更换密封。 调整电机与水泵的连轴器，保持居中状态 消除泵及辅助部分跑冒滴漏，检查润滑系统。 对整台机泵除垢、喷漆。
水泵的结构和工作原理
其他类型： 电磁泵：是将电能转换成机械能的装置，它使电能进入电Βιβλιοθήκη 铁而产生磁能，进而产生动作开和关。
电磁泵
管网的给水方式
市政直接给水方式： 适用于市政水压稳 定的多层建筑。
变频给水方式：适用于 多层、小高层住宅建筑。
管网的给水方式
高位水箱给水方式： 适用于高层超高层建 筑。
漩涡泵
水泵的结构和工作原理
叶片式水泵 混流泵：和一般容积式泵相同，它是由一个与传动轴同芯 安装而在泵体内处于偏心位置的转子组成，转子上有二个 径向滑动叶片。
混流泵
水泵的结构和工作原理
叶片式水泵 轴流泵：具有大流量、低扬程、高比转数、高效率、性能 参数可变性，以及适合低水位条件等特点，常成为农业排 灌、城市给排水、火电厂输送循环水等工程优先选用的泵 型。
技术应用与设备改造
案例：善用稳压罐解决水泵频繁启动问题，解决较高楼层住户
水压低问题。
对于工频加压给水的，在用水高峰期水泵频繁启动，造成业主家中 水压不稳、水泵电机发热或造成电能浪费，根据用水量加装一个相 匹配的稳压罐稳压，可解决以上问题。对于高位水箱给水的，对较 高楼层住户通过安装加压泵和稳压罐，可以得到较好解决。
变频控制原理：
变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制 动单元、驱动单元、检测单元、微处理单元等组成的。
水泵控制系统的组成和工作原理
变频器的参数设置：
单一功能控制的变频器约50～60个参数值，多功能控制的变频 器有200个以上的参数。
大多数参数可不变动，只要按出厂值就可，只要把使用时原 出厂值不合适的予以重新设定。
目录
设备结构和工作原理 维护保养的技术与方法
设备结构和工作原理
给、排水设备设施构成：
减压阀
末端用水设施
下水管道 下水井
止回阀 软连接 闸阀
排水设备
化粪池 排至市政管网
安全阀
电解点压力表
闸阀 过滤阀
供水控 制系统 电动蝶阀
水池
水泵的结构和工作原理
水泵的分类
叶片式泵： 离心泵、旋涡泵、 混流泵、轴流泵
