飞行时间质谱技术及发展前言：质谱分析是现代物理与化学领域使用的极为重要的工具。
目前日益广泛的应用于原子能，石油以及化工，电子，医药等工业生产部门，农业科学研究部门及物理电子与粒子物理，地质学，有机，生物，无机，临床化学，考古，环境监测，空间探索等领域[1]。
飞行时间质谱飞行时间质谱仪较其他质谱仪具有灵敏度好、分辨率高、分析速度快、质量检测上限只受离子检测器限制等优点，再配合电喷雾离子源基体辅助激光解析离子源[2]大气压化学电离源等离子源，使之成为当今最有发展前景的质谱仪。
飞行时间质谱已用于研究许多国际最前沿的热点问题，是基因及基因组学、蛋白质及蛋白质组学、生物化学、医药学以及病毒学等领域中不可替代的有力工具，例如肽和蛋白分析、细菌分析、药物的裂解研究以及病毒检测。
特别是在大通量、分析速度要求快的生物大分子分析中，飞行时间质谱成为唯一可以实现的分析手段，例如与激光离子源联用或作为二维气相色谱的检测器等。
本文将介绍飞行时间质谱的基本原理、技术及仪器的发展历程。
力求对该仪器技术有一个较清楚的认识，并对今后相关的研究工作提供建设性帮助。
1.飞行时间质谱的工作原理：TOF-MS分析方法的原理非常简单。
这种质谱仪的质量分析器是一个离子漂移管。
样品在离子源中离子化后即被电场加速，由离子源产生的离子加速后进入无场漂移管，并以恒定速度飞向离子接收器，假设离子在电场方向上初始位移和初速度都为零，所带电荷数为q，质量数为m, 加速电场的电势差为V, 则加速后其动能应为：m v2 / 2= qe V其中，v 为离子在电场方向上的速度。
离子以此速度穿过负极板上的栅条，飞向检测器。
离子从负极板到达检测器的飞行时间t，就是TOFMS 进行质量分析的判据。
在传统的线性TOFMS，离子沿直线飞行到达检测器；而在反射型TOFMS 中，离子经过多电极组成的反射器后反向飞行到达检测器，后者在分辨率方面优于前者。
2.飞行时间质谱的发展：由于存在初始能量分散的问题，提高飞行时间质谱分辨率一直是研究者和仪器制造上努力的目标。
飞行时间质谱仪
JILIN UNIVERSITY RESEARCH CENTER FOR DRUG METABOLISM
Q-TOF
JILIN UNIVERSITY RESEARCH CENTER FOR DRUG METABOLISM
飞行时间质谱仪工作原理
1 2 v t L v 2 qV / m L 2 qV / m 2t V L m /z 2t V eL
2 2 2 2
ห้องสมุดไป่ตู้
mv
2
qV
m / q m / ze
质荷比与时间的平方成正比，只要测定出飞行时间，就 可换算成质荷比。在检测时，显然是质荷比小的先到达检 测器，质荷比大的后到达。在通常情况下，离子的飞行时 间为微秒数量级。
JILIN UNIVERSITY RESEARCH CENTER FOR DRUG METABOLISM
CENTER FOR DRUG METABOLISM
前体离子扫描
飞行时间质谱仪的性能指标
分辨率
RP = M / M （M:为测定的质量， M:半峰高的峰宽）
线性模式，分辨串较低；反射模式，分辨率可高达15000 “延迟引出”（DE）技术或称“脉冲离子引出”（PIE）
质量范围
目前的商品仪器．—般可测到几十万原子质量单位（u）
飞行时间质谱仪在药物分析中应用举例
MALDI-TOF反射模式：
JILIN UNIVERSITY RESEARCH CENTER FOR DRUG METABOLISM
Q-TOF 分析中应用举例
JILIN UNIVERSITY RESEARCH CENTER FOR DRUG METABOLISM
JILIN UNIVERSITY RESEARCH CENTER FOR DRUG METABOLISM
Q-TOF
JILIN UNIVERSITY RESEARCH CENTER FOR DRUG METABOLISM
飞行时间质谱仪工作原理
1 2 v t L v 2 qV / m L 2 qV / m 2t V L m /z 2t V eL
2 2 2 2
ห้องสมุดไป่ตู้
mv
2
qV
m / q m / ze
质荷比与时间的平方成正比，只要测定出飞行时间，就 可换算成质荷比。在检测时，显然是质荷比小的先到达检 测器，质荷比大的后到达。在通常情况下，离子的飞行时 间为微秒数量级。
JILIN UNIVERSITY RESEARCH CENTER FOR DRUG METABOLISM
CENTER FOR DRUG METABOLISM
前体离子扫描
飞行时间质谱仪的性能指标
分辨率
RP = M / M （M:为测定的质量， M:半峰高的峰宽）
线性模式，分辨串较低；反射模式，分辨率可高达15000 “延迟引出”（DE）技术或称“脉冲离子引出”（PIE）
质量范围
目前的商品仪器．—般可测到几十万原子质量单位（u）
飞行时间质谱仪在药物分析中应用举例
MALDI-TOF反射模式：
JILIN UNIVERSITY RESEARCH CENTER FOR DRUG METABOLISM
Q-TOF 分析中应用举例
JILIN UNIVERSITY RESEARCH CENTER FOR DRUG METABOLISM
JILIN UNIVERSITY RESEARCH CENTER FOR DRUG METABOLISM
飞行时间质谱仪原理与应用
SF
(
X SF 2 X 3X SF
A2
)3/ 2
X
A2 )
U A2
U
2( X A2 X SF ) 3X SF
空间/能量聚焦条件下旳离子飞行时间
t m ( 2X A1 2X A2 X SF ) 2q U U A2 U U U A2 U
小结
为取得较高旳质量辨别：
A.飞行时间质谱旳几何尺寸和工作电压 都需调整。 B.几何尺寸和工作电压间有有关性。 C.可取得较“空间聚焦”条件下更高旳 质量辨别能力。
XSF
U UA2
双电极情况下旳空间聚焦条件
X SF
2
X
A1
U ( U A2
)3
/
2
(1X A2 X A1 NhomakorabeaU ( U A2
U )1) U A2
XA1 XA2
XSF
U
UA2
结论：
能够经过调整电极间距离和不同电 极上旳电压来变化离子焦点旳位置。
在设计飞行时间质谱时。能够先拟 定飞行管旳长度L，然后经过变化各个电 极间旳距离和工作电压旳设置来取得最 佳旳质量辨别成果。
则： 离子初始动能分布：ΔU=7.5 eV, XSF=20 cm, t1= 5 µs, t2=40 µs. 所以，Δt=0.3 ns
又假定：离子到达探测器表面旳时间 差为0.1ns
RFTOFMS质量辨别率：~105
t 1 ( 7.5 )2 5 3 ( 7.5 )3 40 45 4 1000 45 16 1000 45 t 6 *105
当飞行距离：L，和工作电压：V，一定时，离子 飞行时间：T，和离子质荷比一一相应。
飞行时间质谱仪旳质量辨别
全部质荷比(m/z)相同旳离子尽量同步到达离子探测 器,即具有尽量相同旳飞行时间。
飞行时间质谱系统微生物鉴定校准品性能指标
组成：多肽，分子量为1347.6 3 Da，浓度为1pmol/ul。
用于在飞行时间质谱系统微生物鉴定时发挥内标校准作用，可校正质谱检测系统误差，提升微生物鉴定准确性。
1.1包装规格
200μL/管
1.2主要组成成分
多肽，分子量为1347.63 Da，浓度为1pmol/ul。
2.1外观
应符合如下要求：
2.1.1试剂盒各组分应齐全、完整、液体无渗透，无色透明；
2.1.2包装标签应清晰、无磨损；
2.1.3外包装完整。
2.2装量
试剂的装液量不低于标示值200μL。
2.3 准确度
单次检测值与理论值的相对偏差R≤0.3%。
2.4重复性
检测CV值≤5%。
2.5 量值溯源
采用肽序列分析、元素组成分析后根据国际纯粹与应用化学联合会（IUPAC）公布的相对原子质量计量得到相对分子质量，并用基质辅助激光解析电离飞行时间质谱系统进行量值验证，其定值结果为单同位素相对分子质量，最终溯源到国际相对原子质量定义。
2.6稳定性
于2℃～8℃储存，有效期30天；取到效期后5天内的试剂盒进行检测，应符合2.1、2.2、2.3、2.4的要求。
飞行时间质谱仪课件
电离源
电离源
电子轰击电离源
化学电离源
电离源是飞行时间质谱仪的关键部件 之一，它的作用是将待测样品离子化。 电离源通常采用电子轰击、化学电离、 场致电离等技术，以产生正负离子。 电离源的性能直接影响质谱仪的灵敏 度和分辨率。
电子轰击电离源是飞行时间质谱仪中 最常用的电离源之一。它的工作原理 是利用高能电子与样品分子碰撞，使 样品分子失去电子成为正离子。电子 轰击电离源具有高灵敏度、高分辨率 等特点，适用于大多数有机化合物和 部分无机化合物的分析。
飞行时间质谱仪的应用领域
01
02
03
04
生物医学研究
用于蛋白质组学、代谢组学、 药物发现等领域，可检测生物
分子和细胞成分。
环境监测
用于检测空气、水体和土壤中 的污染物，如挥发性有机化合
物、重金属等。
食品安全
用于检测食品中的农药残留、 添加剂等有害物质。
化学分析
用于分析化学物质的结构和组 成，如有机化合物、无机物等。
通过与其他分析技术的联用，如色谱、光 谱等，实现更全面和深入的分析，提高鉴 定的可靠性和准确性。
05
的用例
在生物大分子研究中的应用
蛋白质组学研究
飞行时间质谱仪能够检测蛋白质的序 列和修饰，帮助科学家了解蛋白质的 结构和功能，为疾病诊断和治疗提供 重要信息。
生物标志物发现
通过飞行时间质谱仪对生物样本进行 分析，可以发现与疾病相关的生物标 志物，有助于疾病的早期诊断和预后 评估。
飞行时间质谱仪价格较高，使得一些 小型实验室或研究机构难以承受。
需要专业操作和维护
飞行时间质谱仪需要专业人员进行操 作和维护，以确保其正常运行和使用 效果。
对样品要求较高
飞行时间质谱仪的使用及操作规程

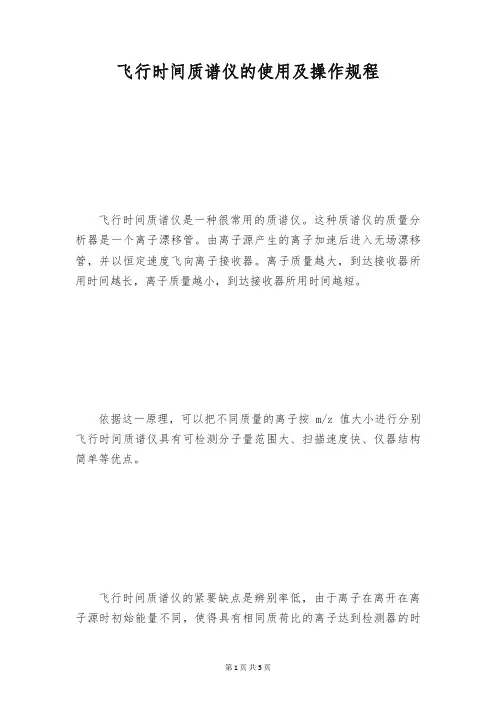

飞行时间质谱仪的使用及操作规程飞行时间质谱仪是一种很常用的质谱仪。
