质谱基础知识-飞行时间质谱仪原理及应用

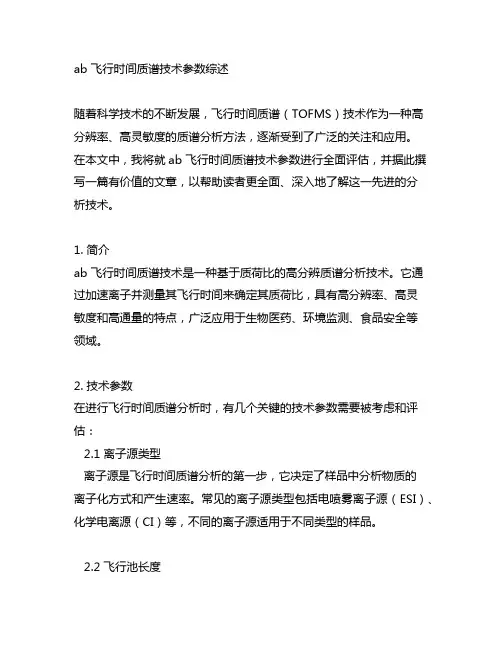

ab 飞行时间质谱 技术参数
ab 飞行时间质谱技术参数综述随着科学技术的不断发展，飞行时间质谱（TOFMS）技术作为一种高分辨率、高灵敏度的质谱分析方法，逐渐受到了广泛的关注和应用。
在本文中，我将就ab 飞行时间质谱技术参数进行全面评估，并据此撰写一篇有价值的文章，以帮助读者更全面、深入地了解这一先进的分析技术。
1. 简介ab 飞行时间质谱技术是一种基于质荷比的高分辨质谱分析技术。
它通过加速离子并测量其飞行时间来确定其质荷比，具有高分辨率、高灵敏度和高通量的特点，广泛应用于生物医药、环境监测、食品安全等领域。
2. 技术参数在进行飞行时间质谱分析时，有几个关键的技术参数需要被考虑和评估：2.1 离子源类型离子源是飞行时间质谱分析的第一步，它决定了样品中分析物质的离子化方式和产生速率。
常见的离子源类型包括电喷雾离子源（ESI）、化学电离源（CI）等，不同的离子源适用于不同类型的样品。
2.2 飞行池长度飞行池长度是指离子在质谱仪中飞行的距离，决定了分析质谱的分辨率和灵敏度。
一般来说，飞行池长度越长，分辨率和灵敏度越高，但也会增加仪器复杂性和成本。
2.3 质荷比范围质荷比范围是指质谱仪可以分析的离子的质量范围，不同的质谱仪在质荷比范围上有所差异，需要根据具体的分析需求进行选择。
2.4 探测器类型探测器类型直接影响着离子到达的有效信号捕获和转化效率，不同的探测器类型包括离子倍增器、通道式多阳极离子检测器等，需要根据应用需求和检测灵敏度进行选择。
3. 个人观点和理解飞行时间质谱技术作为一种先进的分析方法，具有很高的分辨率和灵敏度，对于复杂样品的分析有着独特的优势。
在具体应用时，需要根据样品的特性和分析需求选择合适的技术参数，以获得最佳的分析效果。
飞行时间质谱技术的不断发展和创新，也为其在更多领域的应用提供了更广阔的空间。
4. 总结与展望通过对ab 飞行时间质谱技术参数的全面评估，我们可以更好地理解这一先进的分析技术在实际应用中的重要性和作用。

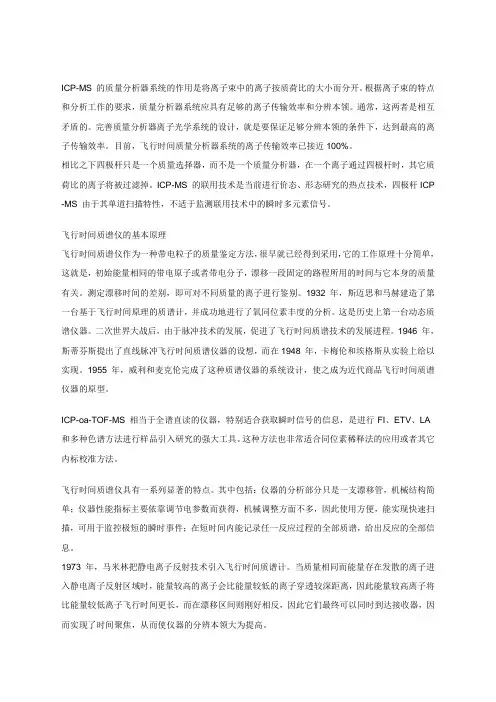

电感耦合等离子体飞行时间质谱仪 icp-tof-ms简介
ICP-MS 的质量分析器系统的作用是将离子束中的离子按质荷比的大小而分开。
根据离子束的特点和分析工作的要求，质量分析器系统应具有足够的离子传输效率和分辨本领。
通常，这两者是相互矛盾的。
完善质量分析器离子光学系统的设计，就是要保证足够分辨本领的条件下，达到最高的离子传输效率。
目前，飞行时间质量分析器系统的离子传输效率已接近100%。
相比之下四极杆只是一个质量选择器，而不是一个质量分析器，在一个离子通过四极杆时，其它质荷比的离子将被过滤掉。
ICP-MS 的联用技术是当前进行价态、形态研究的热点技术，四极杆ICP -MS 由于其单道扫描特性，不适于监测联用技术中的瞬时多元素信号。
飞行时间质谱仪的基本原理飞行时间质谱仪作为一种带电粒子的质量鉴定方法，很早就已经得到采用，它的工作原理十分简单，这就是，初始能量相同的带电原子或者带电分子，漂移一段固定的路程所用的时间与它本身的质量有关。
测定漂移时间的差别，即可对不同质量的离子进行鉴别。
1932 年，斯迈思和马赫建造了第一台基于飞行时间原理的质谱计，并成功地进行了氧同位素丰度的分析。
这是历史上第一台动态质谱仪器。
二次世界大战后，由于脉冲技术的发展，促进了飞行时间质谱技术的发展进程。
1946 年，斯蒂芬斯提出了直线脉冲飞行时间质谱仪器的设想，而在1948 年，卡梅伦和埃格斯从实验上给以实现。
1955 年，威利和麦克伦完成了这种质谱仪器的系统设计，使之成为近代商品飞行时间质谱仪器的原型。
ICP-oa-TOF-MS 相当于全谱直读的仪器，特别适合获取瞬时信号的信息，是进行FI、ETV、LA 和多种色谱方法进行样品引入研究的强大工具。
这种方法也非常适合同位素稀释法的应用或者其它内标校准方法。
飞行时间质谱仪具有一系列显著的特点。
其中包括：仪器的分析部分只是一支漂移管，机械结构简单；仪器性能指标主要依靠调节电参数而获得，机械调整方面不多，因此使用方便，能实现快速扫描，可用于监控极短的瞬时事件；在短时间内能记录任一反应过程的全部质谱，给出反应的全部信息。
飞行时间质谱
飞行时间质谱技术及发展前言：质谱分析是现代物理与化学领域使用的极为重要的工具。
目前日益广泛的应用于原子能，石油以及化工，电子，医药等工业生产部门，农业科学研究部门及物理电子与粒子物理，地质学，有机，生物，无机，临床化学，考古，环境监测，空间探索等领域[1]。
飞行时间质谱飞行时间质谱仪较其他质谱仪具有灵敏度好、分辨率高、分析速度快、质量检测上限只受离子检测器限制等优点，再配合电喷雾离子源基体辅助激光解析离子源[2]大气压化学电离源等离子源，使之成为当今最有发展前景的质谱仪。
飞行时间质谱已用于研究许多国际最前沿的热点问题，是基因及基因组学、蛋白质及蛋白质组学、生物化学、医药学以及病毒学等领域中不可替代的有力工具，例如肽和蛋白分析、细菌分析、药物的裂解研究以及病毒检测。
特别是在大通量、分析速度要求快的生物大分子分析中，飞行时间质谱成为唯一可以实现的分析手段，例如与激光离子源联用或作为二维气相色谱的检测器等。
本文将介绍飞行时间质谱的基本原理、技术及仪器的发展历程。
力求对该仪器技术有一个较清楚的认识，并对今后相关的研究工作提供建设性帮助。
1.飞行时间质谱的工作原理：TOF-MS分析方法的原理非常简单。
这种质谱仪的质量分析器是一个离子漂移管。
样品在离子源中离子化后即被电场加速，由离子源产生的离子加速后进入无场漂移管，并以恒定速度飞向离子接收器，假设离子在电场方向上初始位移和初速度都为零，所带电荷数为q，质量数为m, 加速电场的电势差为V, 则加速后其动能应为：m v2 / 2= qe V其中，v 为离子在电场方向上的速度。
离子以此速度穿过负极板上的栅条，飞向检测器。
离子从负极板到达检测器的飞行时间t，就是TOFMS 进行质量分析的判据。
在传统的线性TOFMS，离子沿直线飞行到达检测器；而在反射型TOFMS 中，离子经过多电极组成的反射器后反向飞行到达检测器，后者在分辨率方面优于前者。
2.飞行时间质谱的发展：由于存在初始能量分散的问题，提高飞行时间质谱分辨率一直是研究者和仪器制造上努力的目标。

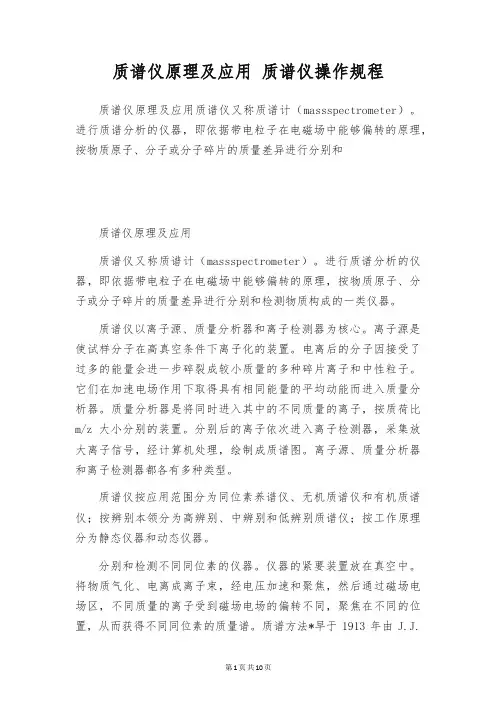

质谱仪原理及应用 质谱仪操作规程
质谱仪原理及应用质谱仪操作规程质谱仪原理及应用质谱仪又称质谱计（massspectrometer）。
进行质谱分析的仪器，即依据带电粒子在电磁场中能够偏转的原理，按物质原子、分子或分子碎片的质量差异进行分别和质谱仪原理及应用质谱仪又称质谱计（massspectrometer）。
进行质谱分析的仪器，即依据带电粒子在电磁场中能够偏转的原理，按物质原子、分子或分子碎片的质量差异进行分别和检测物质构成的一类仪器。
质谱仪以离子源、质量分析器和离子检测器为核心。
离子源是使试样分子在高真空条件下离子化的装置。
电离后的分子因接受了过多的能量会进一步碎裂成较小质量的多种碎片离子和中性粒子。
它们在加速电场作用下取得具有相同能量的平均动能而进入质量分析器。
质量分析器是将同时进入其中的不同质量的离子，按质荷比m/z大小分别的装置。
分别后的离子依次进入离子检测器，采集放大离子信号，经计算机处理，绘制成质谱图。
离子源、质量分析器和离子检测器都各有多种类型。
质谱仪按应用范围分为同位素养谱仪、无机质谱仪和有机质谱仪；按辨别本领分为高辨别、中辨别和低辨别质谱仪；按工作原理分为静态仪器和动态仪器。
分别和检测不同同位素的仪器。
仪器的紧要装置放在真空中。
将物质气化、电离成离子束，经电压加速和聚焦，然后通过磁场电场区，不同质量的离子受到磁场电场的偏转不同，聚焦在不同的位置，从而获得不同同位素的质量谱。
质谱方法*早于1913年由J.J.汤姆孙确定，以后经 F.W.阿斯顿等人改进完善。
现代质谱仪经过不断改进，仍旧利用电磁学原理，使离子束按荷质比分别。
质谱仪的性能指标是它的辨别率，假如质谱仪恰能辨别质量m和m＋Δm，辨别率定义为m／Δm。
现代质谱仪的辨别率达105～106量级，可测量原子质量精准明确到小数点后7位数字。
质谱仪*紧要的应用是分别同位素并测定它们的原子质量及相对丰度。
测定原子质量的精度超过化学测量方法，大约2／3以上的原子的精准明确质量是用质谱方法测定的。
质谱基础知识飞行时间质谱仪原理及应用
飞行时间质谱仪能够检测食品中的营养成分和功能成分，为食品的 营养评价和功能研究提供依据。
04
质谱技术的发展趋势
高灵敏度质谱技术的发展
灵敏度提升
随着技术的不断进步，质谱仪的 灵敏度不断提高，能够检测到更 低浓度的物质，为痕量物质的分 析提供了可能。
选择性增强
高灵敏度质谱技术通过改进离子 化方法和分离技术，提高了对复 杂样品的选择性，降低了干扰物 质的影响。
质谱的应用领域
01
02
03
04
生物医药
用于蛋白质、核酸等生物大分 子的检测和鉴定。
环境监测
检测空气、水体中的有害物质 和污染物。
食品安全
检测食品中的添加剂、农药残 留等。
化学分析
对有机化合物进行定性和定量 分析，用于化学反应机理研究
等。
02
飞行时间质谱仪原理
飞行时间质谱仪的结构
电离源
用于将样品分子转化为带电离 子，常见电离源有电子轰击、 化学电离、电喷雾等。
飞行管
离子在其中进行无散射的飞行 ，通常由真空密封的管子组成 。
ቤተ መጻሕፍቲ ባይዱ
进样系统
用于将样品引入质谱仪中，通 常采用气相色谱或直接进样方 式。
加速电场
用于加速离子，使其获得足够 的能量进入飞行管。
检测器
用于检测到达终端的离子，通 常采用电子倍增器或微通道板 。
飞行时间质谱仪的工作原理
01
02
03
04
进样系统将样品引入电离源， 电离源将样品分子转化为带电
在化学领域的应用
在化学领域，质谱技术用于研究化合物的结构、组成、反应机理等，可以用于合成路线的确定、反应条件的优化等。
飞行时间质谱仪
Q-TOF
JILIN UNIVERSITY RESEARCH CENTER FOR DRUG METABOLISM
飞行时间质谱仪工作原理
1 2 v t L v 2 qV / m L 2 qV / m 2t V L m /z 2t V eL
2 2 2 2
ห้องสมุดไป่ตู้
mv
2
qV
m / q m / ze
质荷比与时间的平方成正比，只要测定出飞行时间，就 可换算成质荷比。在检测时，显然是质荷比小的先到达检 测器，质荷比大的后到达。在通常情况下，离子的飞行时 间为微秒数量级。
JILIN UNIVERSITY RESEARCH CENTER FOR DRUG METABOLISM
CENTER FOR DRUG METABOLISM
前体离子扫描
飞行时间质谱仪的性能指标
分辨率
RP = M / M （M:为测定的质量， M:半峰高的峰宽）
线性模式，分辨串较低；反射模式，分辨率可高达15000 “延迟引出”（DE）技术或称“脉冲离子引出”（PIE）
质量范围
目前的商品仪器．—般可测到几十万原子质量单位（u）
飞行时间质谱仪在药物分析中应用举例
MALDI-TOF反射模式：
JILIN UNIVERSITY RESEARCH CENTER FOR DRUG METABOLISM
Q-TOF 分析中应用举例
JILIN UNIVERSITY RESEARCH CENTER FOR DRUG METABOLISM
JILIN UNIVERSITY RESEARCH CENTER FOR DRUG METABOLISM
质谱分析仪原理
质谱分析仪原理
质谱分析仪是一种重要的分析仪器，它基于质谱技术，可以用于检测和分析样品中的化学成分。
质谱分析仪原理主要包括样品的进样、电离、分离、检测和数据分析等几个步骤。
首先，样品被进样器引入质谱仪中，通常采用气相色谱、液相色谱或直接进样的方式。
然后，样品中的物质被电离器中的电子束或激光束击中，使物质失去部分或全部电子，生成带正电荷的离子。
接下来，离子会通过质谱分析仪中的质量过滤器或质量分析器进行分离。
最常用的质量过滤器是质子化子飞行时间法（TOF）和四极杆法。
四极杆法利用离子在电场、磁场中的轨迹运动特性，按质量进行分离和筛选。
在离子分离后，离子会被引导到离子检测器中进行检测。
离子检测器通常采用多种技术，如电子倍增器、离子对撞器、荧光屏和测量器等。
这些器件可以检测到离子的数量和离子种类，并将其转化为电信号。
最后，质谱仪的数据系统会将电信号转化为质谱图。
质谱图能够显示不同质量的离子相对于离子丰度的分布情况。
利用质谱图，可以确定样品中存在的化合物的种类、质量和相对丰度信息。
总的来说，质谱分析仪原理是基于离子电离、分离、检测和数
据分析等步骤完成的。
通过这些步骤，质谱分析仪能够精确、快速地检测和分析样品中的化学成分，具有广泛的应用价值。
有机化学基础知识点核磁共振谱与质谱的应用
有机化学基础知识点核磁共振谱与质谱的应用在有机化学领域，核磁共振谱（Nuclear Magnetic Resonance Spectroscopy，简称NMR）和质谱（Mass Spectrometry，简称MS）是两项重要的分析工具。
它们能够提供有机化合物结构的信息以及分子质量和分子结构的确定。
在本文中，我们将探讨核磁共振谱和质谱的基本原理以及其在有机化学中的应用。
一、核磁共振谱的基本原理及应用核磁共振谱是利用核磁共振现象来研究核自旋的一种分析技术。
在核磁共振谱中，通过测量核自旋在外加磁场中的行为，可以推断分子中不同原子的环境及它们之间的相互作用。
核磁共振谱常用于确定有机化合物的结构，包括取代基的位置和空间构型。
1. 简要介绍核磁共振谱的基本原理核磁共振谱的基本原理是基于与核自旋相关的信息。
核自旋是物质分子中原子核固有的性质。
当分子中存在磁性原子核时，当外加磁场施加在该分子上时，分子中的磁性原子核会受到作用，进而产生共振信号。
核磁共振谱通过测量吸收和辐射的频率，以及两种能量状态之间的能量差，来推断原子核的环境和化学位移。
2. 核磁共振谱在有机化学中的应用核磁共振谱在有机化学中有广泛的应用。
通过核磁共振谱，我们可以确定有机化合物的结构，包括配体和基团的排列方式。
例如，通过分析化合物的质子核磁共振谱，我们可以确定取代基的位置和种类。
此外，核磁共振谱还可以用于分析各种化学反应的进程和动力学，从而帮助研究人员进一步理解化学反应的机理。
二、质谱的基本原理及应用质谱是一种通过分析物质中带电粒子的质量和相对丰度的方法。
在质谱中，样品分子经过电离，生成带电粒子，并经过加速后，通过磁场分离出不同质荷比的离子。
最后通过检测器测量粒子的信号强度，以得到荷质比比例。
1. 简要介绍质谱的基本原理质谱的基本原理是将样品分子离子化并产生带电离子。
然后，将离子加速至高速移动，并通过磁场使具有不同质荷比的离子沿特定轨道旋转。
质谱检测器根据离子飞行的时间和速度等参数生成质谱图，其中质谱图的横坐标表示质量比例，纵坐标表示离子信号的强度。
