1.室内吊顶工艺主题分享
室内设计吊顶施工工艺节点详图
8丝杆 M8膨胀螺栓固 定50主龙@900 50副龙 @300X600列轻钢龙骨 吊顶
5*3凹缝
12mm多层板 （刷防火涂料） 木饰面挂条
木饰面
2
不锈钢、木饰面 图集号 13JTL-
图名
类吊顶
页次
C-4
编制人
校核人
制图人
编号 类别 名称
1F
顶
矿
面
安 同
棉
一
装 材
板
质
类吊 安
装
顶 做
法
适用部位及注意事项
4.上人或不上人吊顶主龙骨
高度均可以取60mm或者其它高
度，根据设计要求定。
5.上人或不上人吊顶次龙骨
高度均可以取27mm，也可以取
其它高度，根据设计定。
6.石膏板吊顶沿墙边缘宜留出 4.多层板基层，用自攻螺钉与龙骨
8--12mm槽，可以削弱因墙面不 固定；
平，造成墙顶交界阴角不直的 5.多层板裁切后，刷清油进行防
系列轻钢龙骨吊顶
12mm多层板（刷防火涂料3便） 硬包饰面 V型槽
2
制图人
校核人
编制人
纸面石膏板吊顶 图集号 13JTL-1
图名
硬包吊顶
页次
C-1
编制人
校核人
制图人
编号 类别
3A
顶
面 涂
同
一 装
材
质 类
安
装
做
法
名称
纸 面
抽 石
缝 膏
吊 板
顶 吊 顶
适用部位及注意事项
用料及分层做法
注意：
1.龙骨吸顶吊件用膨胀螺栓与钢筋
面 4.没有大面积的可以直接 螺钉与龙骨固定；
为大家介绍一下木龙骨吊顶施工工艺
出吊顶造型边框的有关基本点，将各点连线，形成吊顶 造型线。 (3)确定吊点位置：对于平顶天花，其吊点一般 是按每m2布置1个，在顶棚上均匀排布。对于有叠级造型 的吊顶，应注意在分层交界处
布置吊点，吊点间距0.8～1.2m，较大的灯具应安排单独 吊点来吊挂。 木龙骨吊顶施工工艺2、木龙骨处理： 对 吊顶用的木龙骨进行筛选，将其中腐蚀部分、斜口开裂、 虫蛀等部分剔除。对工程
Hale Waihona Puke φ10钢筋。(对于不上人屋面，吊筋规格可选φ6或φ8)要求 预埋位置准确，若为现浇楼板时，应在模板面上弹线标 示出准确位置，然后在模板上钻孔预埋吊筋。对于钢模 板也可先将吊杆连接筋预弯9
0°后紧贴模板面埋设，待拆模后剔出。 以上前两种方式 固定吊杆连接件的方法不适应于上人屋面。 (2)吊杆的连 接 对于木龙骨吊顶，吊杆与主龙骨的连接通常采用主龙 骨钻孔，吊杆下部套丝，穿
过主龙骨用螺母紧固。吊杆的上部与吊杆固定件连接一 般采用焊接，施焊前拉通线，所有丝杆下部找平后，上 部再搭接焊牢。吊杆与上部固定件的连接也可采用在角 钢固定件上预先钻孔或预埋的钢板埋件上
加焊φ10钢筋环，然后将吊杆上部穿进后弯折固定。 吊 杆纵横间距按设计要求，原则上吊杆间距应不大于 1000mm;吊杆长度大于1000mm时，必须按规范要求设置 反向支撑;吊顶灯具、风口
中所用的木龙骨均要进行防火处理，一般将防火涂料涂 刷或喷于木材表面，也可把木材放在防火涂料槽内浸渍。 对于直接接触结构的木龙骨，如墙边龙骨、梁边龙骨、 端头伸入或接触墙体的龙骨应预先刷
防腐剂。要求涂刷的防腐剂具有防潮、防蛀、防腐朽的 功效。 木龙骨吊顶施工工艺3、安装吊杆： (1)吊杆固定 件的设置方法 ①用M8或M10膨胀螺栓将∠25×3或 ∠30×3角铁固定在现浇

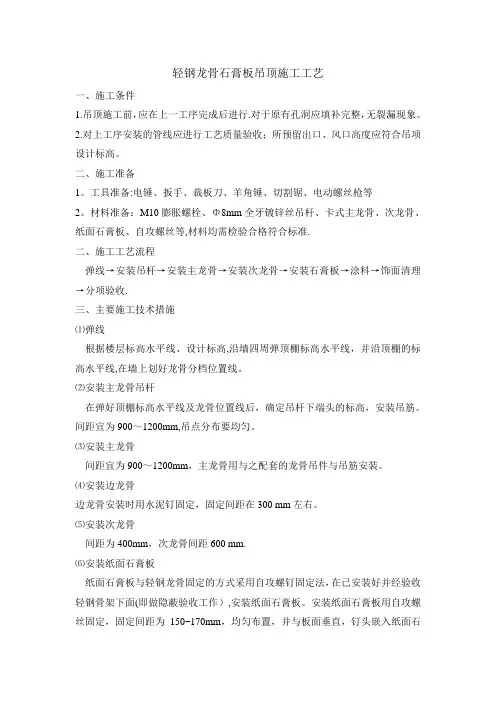

轻钢龙骨石膏板吊顶施工工艺
轻钢龙骨石膏板吊顶施工工艺一、施工条件1.吊顶施工前，应在上一工序完成后进行.对于原有孔洞应填补完整，无裂漏现象。
2.对上工序安装的管线应进行工艺质量验收；所预留出口、风口高度应符合吊项设计标高。
二、施工准备1。
工具准备:电锤、扳手、裁板刀、羊角锤、切割锯、电动螺丝枪等2。
材料准备：M10膨胀螺栓、Φ8mm全牙镀锌丝吊杆、卡式主龙骨、次龙骨、纸面石膏板、自攻螺丝等,材料均需检验合格符合标准.二、施工工艺流程弹线→安装吊杆→安装主龙骨→安装次龙骨→安装石膏板→涂料→饰面清理→分项验收.三、主要施工技术措施⑴弹线根据楼层标高水平线、设计标高,沿墙四周弹顶棚标高水平线，并沿顶棚的标高水平线,在墙上划好龙骨分档位置线。
⑵安装主龙骨吊杆在弹好顶棚标高水平线及龙骨位置线后，确定吊杆下端头的标高，安装吊筋。
间距宜为900～1200mm,吊点分布要均匀。
⑶安装主龙骨间距宜为900～1200mm，主龙骨用与之配套的龙骨吊件与吊筋安装。
⑷安装边龙骨边龙骨安装时用水泥钉固定，固定间距在300 mm左右。
⑸安装次龙骨间距为400mm，次龙骨间距600 mm.⑹安装纸面石膏板纸面石膏板与轻钢龙骨固定的方式采用自攻螺钉固定法，在已安装好并经验收轻钢骨架下面(即做隐蔽验收工作）,安装纸面石膏板。
安装纸面石膏板用自攻螺丝固定，固定间距为150~170mm，均匀布置，并与板面垂直，钉头嵌入纸面石膏板深度以0。
5m为宜，钉帽应刷防锈涂料，并用石膏腻子抹平。
⑺刷防锈漆轻钢龙骨架罩面板顶棚吊杆、固定吊杆铁件，在封罩面板前应刷防锈漆。
四、质量要求⑴纸面石膏板吊顶要表面平整，洁净，无污染.边缘切割整齐一致,无划伤，缺楞掉角.⑵注意龙骨与龙骨架的强度与刚度。
龙骨的接头处、吊挂处是受力的集中点,施工时应注意加固.如在龙骨上悬吊设备，必须在龙骨上增加吊点.⑶所有连接件、吊挂件要固定牢固,龙骨不能松动,既要有上劲，也要有下劲，上下都不能有松动。
⑷控制吊顶的平整度：应从标高线水平度、吊点分布与固定、龙骨的刚度等几方面来考虑。

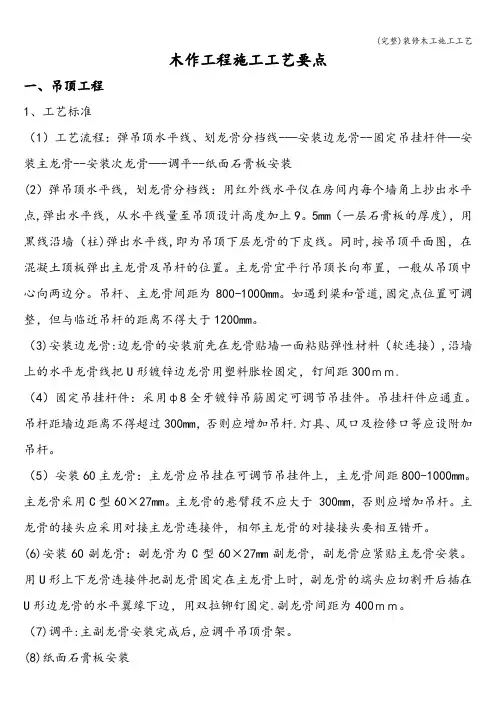

(完整)装修木工施工工艺
木作工程施工工艺要点一、吊顶工程1、工艺标准（1）工艺流程：弹吊顶水平线、划龙骨分档线-—安装边龙骨--固定吊挂杆件—安装主龙骨--安装次龙骨—-调平--纸面石膏板安装(2）弹吊顶水平线，划龙骨分档线：用红外线水平仪在房间内每个墙角上抄出水平点,弹出水平线，从水平线量至吊顶设计高度加上9。
5mm（一层石膏板的厚度)，用黑线沿墙（柱)弹出水平线,即为吊顶下层龙骨的下皮线。
同时,按吊顶平面图，在混凝土顶板弹出主龙骨及吊杆的位置。
主龙骨宜平行吊顶长向布置，一般从吊顶中心向两边分。
吊杆、主龙骨间距为800-1000mm。
如遇到梁和管道,固定点位置可调整，但与临近吊杆的距离不得大于1200mm。
（3)安装边龙骨:边龙骨的安装前先在龙骨贴墙一面粘贴弹性材料（软连接）,沿墙上的水平龙骨线把U形镀锌边龙骨用塑料胀栓固定，钉间距300ｍｍ.（4）固定吊挂杆件：采用ф8全牙镀锌吊筋固定可调节吊挂件。
吊挂杆件应通直。
吊杆距墙边距离不得超过300mm，否则应增加吊杆.灯具、风口及检修口等应设附加吊杆。
（5）安装60主龙骨：主龙骨应吊挂在可调节吊挂件上，主龙骨间距800-1000mm。
主龙骨采用C型60×27mm。
主龙骨的悬臂段不应大于 300mm，否则应增加吊杆。
主龙骨的接头应采用对接主龙骨连接件，相邻主龙骨的对接接头要相互错开。
(6)安装60副龙骨：副龙骨为C型60×27mm副龙骨，副龙骨应紧贴主龙骨安装。
用U形上下龙骨连接件把副龙骨固定在主龙骨上时，副龙骨的端头应切割开后插在U形边龙骨的水平翼缘下边，用双拉铆钉固定.副龙骨间距为400ｍｍ。
（7)调平:主副龙骨安装完成后,应调平吊顶骨架。
(8)纸面石膏板安装1）饰面板应在自由状态下固定，防止出现弯棱、凸鼓的现象；还应在棚顶四周封闭的情况下安装固定，防止板面受潮变形.纸面石膏板的长边(既包封边）应沿垂直次龙骨铺设；石膏板应从墙的一侧端头开始,顺序安装.纸面石膏板与龙骨固定，应从一块板的中间向板的四边进行固定，不得多点同时作业;2)石膏板接缝处必须安装在副龙骨上，石膏板边应位于龙骨的中央，石膏板同龙骨的重叠宽度应不小于15mm；相邻两张石膏板自然靠拢，对接留缝4—6mm,用嵌缝腻子加以覆盖，白乳胶粘贴嵌缝带；相邻石膏板必须错拼，禁止留通缝；石膏板侧口应同墙面顶紧，不留空隙,靠墙一侧倒45度角,便于刮嵌缝石膏。

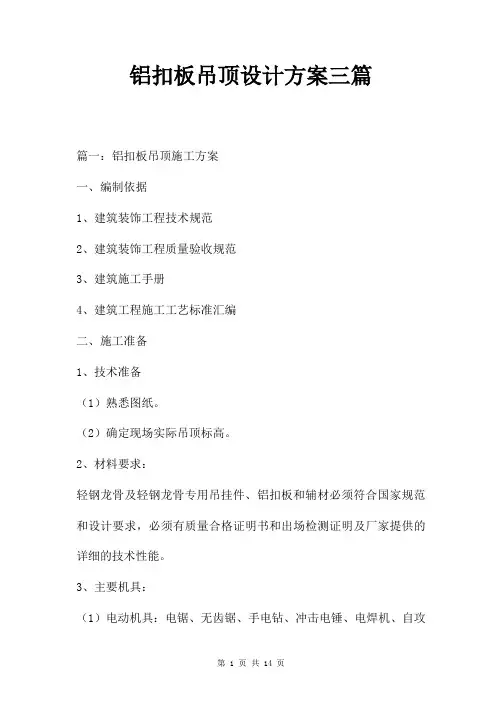

铝扣板吊顶设计方案三篇
铝扣板吊顶设计方案三篇篇一：铝扣板吊顶施工方案一、编制依据1、建筑装饰工程技术规范2、建筑装饰工程质量验收规范3、建筑施工手册4、建筑工程施工工艺标准汇编二、施工准备1、技术准备（1）熟悉图纸。
（2）确定现场实际吊顶标高。
2、材料要求：轻钢龙骨及轻钢龙骨专用吊挂件、铝扣板和辅材必须符合国家规范和设计要求，必须有质量合格证明书和出场检测证明及厂家提供的详细的技术性能。
3、主要机具：（1）电动机具：电锯、无齿锯、手电钻、冲击电锤、电焊机、自攻螺丝钻、手提圆盘踞、手提线锯机。
（2）手动工具：射钉枪、拉铆枪、手锯、钳子、螺丝刀、扳子、钢尺、钢水平尺、线坠。
三、工艺流程四、操作工艺：1、弹顶棚标高水平线、划龙骨分档线：用水准仪在房间内每个墙（柱）角上抄出+500㎜水平点，弹出水准线，从水准线量至吊顶设计高度加上金属板的厚度和折边的高度，用粉线沿墙(柱)弹出吊顶中龙骨、边龙骨的下皮线。
按吊顶平面图，在混凝土顶板弹出主龙骨的位置。
主龙骨宜平行房间长向安装，一般从吊顶中心向两边分，间距为900～1200㎜，一般取1000mm为宜。
2、固定吊挂杆件：8MM膨胀螺栓固定吊件，然后安装专用龙骨，调平后再安装铝扣板，同时根据实际需要留检查口，主龙骨（即短方向跨度）安装时按1/200起拱。
灯具、风口及检修口等要设附加吊杆。
大于3kg的重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上，要另设吊挂件与结构连接。
3、安装边龙骨：边龙骨要按弹线安装，沿墙（柱）上的边龙骨控制线把L形镀锌轻钢条用自攻螺丝固定在预埋木砖上或用射钉枪固定，射钉间距应不大于吊顶次龙骨的间距。
铝扣板用密封胶直接收边。
4、安装主龙骨：主龙骨应吊挂在吊杆上。
主龙骨间距900㎜～1200㎜，一般取1000mm 为宜。
主龙骨应起拱，起拱高度为房间短跨度的1/500。
主龙骨的悬臂段不应大于300㎜，否则应增加吊杆。
主龙骨的接长应采取对接，相邻龙骨的对接接头要相互错开。
吊顶施工工艺流程及注意事项
吊顶施工工艺流程及注意事项一、工艺流程：吊顶施工是室内装修中非常重要的一个环节，它能够改变房间的整体感觉，提升空间的品质和美观度。
下面介绍一下吊顶施工的工艺流程及注意事项。
1.方案设计：在开始吊顶施工之前，需要根据实际情况和客户需求进行方案设计。
设计师需要考虑吊顶的形式、材料、颜色等，确保设计方案符合客户的预期。
2.准备工作：在施工之前，需要进行必要的准备工作。
首先，要清空施工区域，并保证施工区域的整洁和安全。
其次，要对施工区域进行测量和检查，确保吊顶施工的准确性和流畅性。
3.材料准备：根据设计方案，准备所需的吊顶材料和施工工具。
常用的吊顶材料包括石膏板、铝扣板、矿棉板等。
根据具体情况选择合适的材料，并在施工前对材料进行检查和保养，确保施工质量。
4.构建框架：根据设计方案，先进行吊顶框架的搭建工作。
吊顶框架主要由龙骨和横梁组成，需要严格按照设计图纸进行安装。
框架的稳固性和平整度对后期吊顶的安装和美观度有很大的影响，所以要注意施工过程中的细节。
5.板材安装：吊顶框架搭建完成后，需要进行吊顶板材的安装。
根据设计方案，将吊顶板材剪裁成适当的尺寸，并使用专用工具固定在吊顶框架上。
在安装过程中，要注意板材的平整度和相互之间的接缝是否平齐。
6.饰面处理：吊顶板材安装完成后，可以进行饰面处理。
根据设计方案，进行板材的涂刷、壁纸贴附或其他表面处理工作。
饰面处理的目的是提升吊顶的美观度和装饰效果，要细心处理每一个细节。
7.清理和验收：吊顶施工完成后，要对施工区域进行清理和整理工作。
清除施工过程中留下的垃圾和工具，并对吊顶进行最后的验收。
验收的要点包括吊顶的平整度、美观度、耐久性等方面。
二、注意事项：在吊顶施工过程中，需要注意以下几个方面，以确保施工质量和安全：1.施工区域安全：施工前要将施工区域清理干净，并确保施工区域的安全。
如有必要，要设置警示标志，以提醒他人注意。
2.材料和工具检查：施工前要对所需材料和工具进行检查。
吊顶工程施工工艺
1 吊顶工程施工工艺1.1吊顶工程吊顶均为轻钢龙骨石膏板吊顶，卫生间石膏板采用防水石膏板。
1、轻钢龙骨纸面石膏板吊顶工程1）材料要求：（1）石膏板：材质、规格及质量性能指标符合设计及规范要求；品牌级过业主认可。
（2）龙骨：龙骨采用拉法基产品配套镀锌龙骨，符合国标《建筑用轻钢龙骨》（GB11981…89），承载龙骨不低于要求，双面镀锌量不少于120g/m2；（3）零配件：镀锌钢筋吊杆、射钉、镀锌自攻螺钉。
2）主要施工机具电锯、无齿锯、射钉枪、手锯、手刨子、钳子、螺丝刀、扳子、方尺、钢尺、钢卷尺等。
3）施工的相关条件（1）吊顶工程施工在前应熟悉施工图纸及设计说明。
（2）施工前应按设计要求对空间尽高、洞口标高和吊顶内管道、设备及其支架标高进行交接检查。
（3）吊顶内管道、设备的安装及水管试压进行验收，确定好灯位、通风口及各种露明孔口位置，并核对吊顶高度与其内设备标高是否影响；（4）检查所用的材料和配件是否准备齐全。
在上龙骨之前必须完成墙面的湿作业项目。
搭设好顶棚施工的操作平台架子；（5）石膏板龙骨吊顶在大面积施工前，应做样板间，对顶棚的起拱度、灯槽、通风口的构造处理，分块及固定方法等应经试装并经鉴定后方可大面积施工。
4）施工工艺图基层处理→测量放线→安装吊筋→安装主龙骨→安装副龙骨→安装横撑龙骨→安装石膏板→处理缝隙→涂料基层→涂料施工→清理验收→成品保护5）操作工艺（1）基层清理：吊顶施工前将管道洞口封堵处清理干净，以及顶上的杂物清理干净；（2）测量放线：根据每个房间的水平控制线确定图示吊顶标高线，并在墙顶上弹出吊顶龙骨线作为安装的标准线，以及在标准线上划好龙骨分档间距位置线；（3）安装吊筋：根据施工图纸要求和施工现场情况确定吊筋的大小和位置，吊筋加工要求钢筋与角钢焊接，其双面焊接长度不小于4cm并将焊渣清除干净，在吊筋安装前必须先刷防锈漆；安装吊筋焊接角钢一般为L40*4，吊筋采用Φ8镀锌钢筋。
顶棚骨架安装顺序是先高后低，角钢打孔后用膨胀螺栓固定在结构顶板上的，一般所用的膨胀螺栓采用规格为Φ8。
吊顶材料及施工工艺
客厅吊顶用什么材料好？1、石膏板如果你想在天花顶四周的话用石膏板做造型，石膏板是很多设计师为之推荐的,一般客厅吊顶装修的材料都是用它。
石膏板还可做成各种各样的几何图案,或者雕刻出各式花鸟虫鱼的图案，它具有价格便宜、施工简单等特点,因此运用于客厅的吊顶也不失为一个好的方法，只要其装饰效果和房间的装饰风格相协调，便可达到不错的整体效果。
家装中客厅的灯池、餐厅的局部造型大都是由石膏板做成，石膏板质轻、价低、施工方便，就是产品耐火、防潮性较差。
2、pvc板虽然PVC板也可以用于客厅吊顶材料，主要用于卫生间或厨房中，价格比较便宜,每平方米几十元左右，重量较轻，能防水、防潮、防蛀。
花色图案较多,多为素色。
挑选这类材料注意应表面无裂纹和划痕，企口、凹楔平整。
缺点是耐高温性能不强。
3、铝扣板选择铝扣板来装饰客厅也是很不错的，具有良好的防潮、防油污、阻燃特性，美观大方，运输及使用方便。
具有非常出色的耐腐蚀性，抵御各种油烟、潮湿环境，抗紫外线.环保,无毒无味，抗静电，不吸尘，易请洗。
硬度高，防火，不粘污渍.成本低廉,中国高端集成吊顶均使用铝扣板材料,使用寿命更长,且不易老化下沉、变色变形.吊顶在整个居室装饰中占有相当重要的地位，对居室顶面作适当的装饰，不仅能美化室内环境，还能营造出丰富多彩的室内空间艺术形象.在选择客厅吊顶材料和设计方案时,要遵循既省材、牢固、安全、又美观、实用的原则。
由于客厅吊顶装饰性作用比较强，一般来说用石膏板吊顶比较好。
1、为什么客厅吊顶用石膏板吊顶材料比较好？石膏板吊顶质地轻盈,价格低廉，施工也比较方便，而且装饰作用也强，并且石膏板吊顶的防潮性能比较差，不适宜放在厨房,卫生间等家居空间区域。
卫生间、厨房等区域用防火、防潮性能很好的铝扣板较适宜。
2、客厅吊顶用哪种石膏板吊顶较好?石膏板吊顶分为轻钢龙骨石膏板吊顶和木龙骨石膏板吊顶客厅如果需要全部吊顶的话采用轻钢龙骨石膏板吊顶比较好,另外,如果您家是别墅就一定需要是轻钢龙骨石膏板吊顶,一般中性或者是小型客厅采用木龙骨石膏板吊顶，因为石膏板吊顶材料不仅便宜，而且最重要的一点是能够制作成的吊顶样式也多。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
分享主题：顶棚工程
1 承载（主）龙骨安装
1.1吊杆应采用热镀锌成品螺纹杆，吊杆间距不应超过1200mm，宜采用900mm；吊杆长度大于1500mm
时，须采用60系主龙骨或30*30mm热镀锌角钢作反支撑加固处理。
1.2承载主龙骨间距不应超过1200mm，宜为900mm。
1.3承载主龙骨中间部位应适当起拱，起拱高度应不小于房间短向跨的0.5%。
1.4主龙骨端头离墙不应大于100mm；主龙骨端头离吊件悬挑不大于300mm。
1.5主龙骨搭接部位应错开设置。
2 覆面（副）龙骨安装
2.1覆面龙骨中心点间距一般为400mm，在潮湿环境下以300mm为宜。
2.2覆面龙骨搭接部位应错开设置。
3石膏板安装
3.1石膏板应错缝安装；石膏板安装应注意将石膏板长度方向平行于主龙骨，防止石膏板受潮后出
现波浪状变形。
3.2客餐厅、卧室低位吊顶采用9.5mm双层石膏板，高位吊顶采用12mm单层石膏板。
所有门厅、公
共走道、厨房和卫生间吊顶宜采用12mm防水石膏板。
3.3双层纸面石膏板安装时，第二层石膏板应与第一层错缝安装；两层石膏板之间应满涂白乳胶。
3.4石膏板安装完成后24h，方可进行接缝处理。
3.5嵌缝膏涂抹在板缝两侧石膏板上，涂抹宽度自板边起应不小于50mm，且厚度不高出板面。
3.6将接缝纸带贴在板缝处，用抹刀刮平压实，纸带与嵌缝膏间不应有气泡，为防止接缝开裂，增
大接缝受力面，在接缝纸带的垂直方向采用长度为200mm的接缝纸带进行加固，间距不大于300mm。
3.7将接缝纸带边缘压出的嵌缝膏刮抹在纸带上，抹平压实，使纸带埋于嵌缝腻子中。
3.8若遇切割边接缝，应将切割边裁成V字缝。
4硅酸钙板安装：
4.1所有门厅及公共走道等区域的吊顶宜使用6mm单层硅酸钙板，地下室等潮湿区域吊顶应采用防
潮腻子，面饰防水乳胶漆。
4.2硅酸钙板安装前先用Φ3mm钻头预钻钉眼，然后再用Φ8mm钻头对3mm孔逐一进行钉帽扩眼，
深度宜为3mm。
4.3硅酸钙板之间的板缝参照石膏板板缝的处理方法。
5 固定吊顶板的自攻螺丝钉帽应满涂防锈漆，干燥后，腻子掺防锈漆补平。
6节点构造要求
6.1吊顶构造示意图01
项目名称顶棚工程名称吊顶构造示意图01
适用范围室内空间备注单层石膏板或硅酸钙板吊顶
重点说明：
低位吊顶副龙骨间距应为300mm，造型边框四角应增加斜撑龙骨。
低位吊顶龙骨的转角处：
①面层应采用L型的石膏板，转角处石膏板不应有接缝。
项目名称顶棚工程名称吊顶防构造示意图02
适用范围室内空间备注双层石膏板吊顶
重点说明：
低位吊顶副龙骨间距应为300mm，造型边框四角应增加斜撑龙骨。
低位吊顶龙骨转角处，第一层转角处内侧采用L型9mm多层板加固（宽度宜为200mm），外侧石膏板裁成L 型固定。
多层板与石膏板交接处应增加横撑龙骨，以用来固定多层板和石膏板；第二层石膏板也应裁成L型固定，第一层石膏板与第二层石膏板之间应满涂白胶，错缝铺贴。
项目名称顶棚工程名称吊顶木基层接口制作示意图
适用范围室内窗帘盒、吊顶造型挂板、假
梁基础
备注
重点说明：
细木工板基层外无其他装饰材料施工的，应进行防火处理。
项目名称顶棚工程名称叠级吊顶暗光槽构造示意图适用范围室内吊顶备注专用节点
重点说明：
天花灯槽内侧板下口应开U型槽，并与副龙骨做平，内侧板背面再用挂件固定。
灯槽处副龙骨应内嵌木龙骨，以增加支撑力。
木基层应进行防火处理。
灯槽内底部应衬垫一层石膏板，灯管放置在石膏板上。
项目名称顶棚工程名称吊顶检修口（不上人）示意图适用范围室内吊顶备注
重点说明：
吊顶检修口应采用成品石膏检修口，规格满足检修要求，周边龙骨应做加固处理。
6.6吊顶成品检修口（不上人）示意图
项目名称顶棚工程名称吊顶检修口（不上人）示意图
适用范围室内吊顶备注
重点说明：
吊顶检修口应采用成品铝合金检修口，规格满足检修要求，铝合金收边应高出石膏板吊顶1～2mm，周边龙骨应做加固处理。
适用范围室内空间（吊灯重量＜75kg）备注轻型吊灯适用
重点说明：
需安装轻型吊灯的部位，应预设双层400mm*400mm的18mm多层板，板面与龙骨面齐平（多层板须采用Ø8膨胀螺栓固定在结构楼板底面，并与吊顶龙骨固定连接）。
多层板朝下一面对穿螺栓的开孔深度，以能够将螺栓帽埋入即可；不允许超过一层板的深度，否则会变成单层板受力，影响承重能力。
双层多层板中心开孔应为30或50mm圆孔，石膏板应开孔，并安装临时照明灯具，便于灯具调试。
适用范围室内空间（吊灯重量＞75kg）备注重型吊灯适用
重点说明：
当灯具重量超过75kg以上时，应按照上图增加预埋铁板和角钢挂钩的做法，铁板固定要求不少于4颗Φ10的化学螺栓；超过150kg时，应要求不少于4颗Φ12的化学螺栓固定挂钩，并应对连接件、结构楼板（或梁）进行受力计算后方可实施。
石膏板中心开孔应为50mm圆孔，并安装临时照明灯具，便于灯具调试。
项目名称顶棚工程名称空调风口安装示意图（侧出底回）适用范围室内吊顶备注
重点说明：
空调回风口、出风口、换气扇等处要求设置木边框加固处理，木边框高度不小于50mm，以便于风口及设施安装。
空调出回风百页的尺寸须根据机电安装单位风量计算。
项目名称顶棚工程名称吊顶伸缩缝施工节点
适用范围轻钢龙骨石膏板吊顶备注
重点说明：
吊顶单边距离超过12米应设置伸缩缝。
单层石膏板吊顶上衬细木工板（防火处理）与边龙骨连接，下口留10～20mm缝。
双层石膏板上下两层的伸缩缝应错开30～50mm，下口留10～20mm缝。
项目名称顶棚工程名称墙面与石膏板吊顶收口节点示意图
适用范围室内空间备注
重点说明：
墙面饰面材料与顶面石膏板收口处，石膏板与墙面饰面材料留缝5～8mm，并用模型石膏嵌缝。
