初中物理《认识电路》章节复习-教师版
学科教师辅导教案
组长审核：
总次数6次4次1次14分

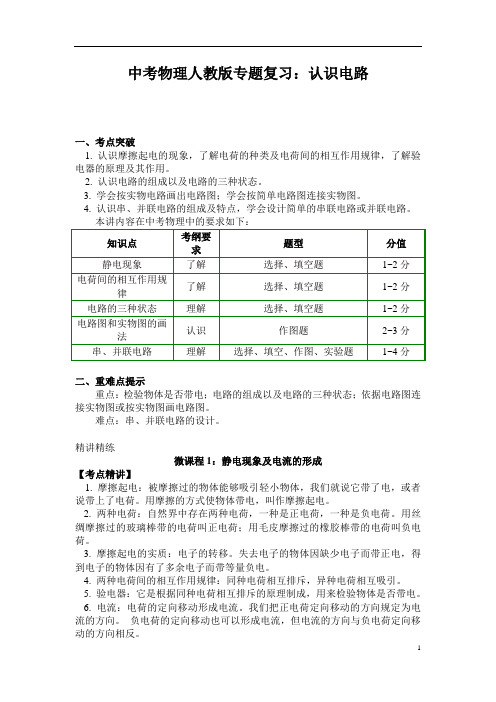

（三）本节考点讲解
【知识网络】
【要点梳理】
要点一、电现象
1．静电现象：
（1）电荷：物体有了吸引轻小物体的性质，我们说物体带了电，或带了电荷。
（2）摩擦起电：用摩擦的方式使物体带电，叫做摩擦起电。
（3）正电荷：丝绸摩擦过的玻璃棒带的电荷叫正电荷。
（4）负电荷：毛皮摩擦过的橡胶棒上带的电荷叫负电荷。
2．电荷间的相互作用：同种电荷互相排斥，异种电荷互相吸引。
3．验电器：
（1）验电器的结构：金属球、金属杆、金属箔。
（2）作用：检验物体是否带电。
（3）原理：同种电荷互相排斥。
（4）检验物体是否带电的方法：看是否可以吸引轻小物体；通过验电器；利用电荷间的相互作用。
4.电流：
（1）电流的形成：电荷的定向移动形成电流。（金属导体中发生定向移动的是自由电子）
5.经验法：对实际看不到连接的电路，如路灯、家庭电路，可根据他们的某些特征判断连接情况。
（四）本节综合练习
1.（2016?无锡一模）小峰探究发现，某电动玩具车内部电路是由电源、开关、电动机、指示灯各一个组成的，他想进一步探究该电动玩具车内部电动机与指示灯的连接方式，便将这辆玩具车的电池取下，保持开关闭合，转动车轮，车上的指示灯还能发光；则该玩具车电路中电动机与指示灯的连接方式（）
A．可以确定，一定串联 B．可以确定，一定并联
C．可以确定，串联、并联都行 D．需要再断开开关，转动车轮，观察指示灯
2.按照我国道路交通法的规定“红灯停、绿灯行、黄灯预备”。小明在科技活动中设计了一个实验电路，
如图所示，用以模拟十字路口的红绿灯控制。请你认真分析后填空：
（1）当单刀多掷开关接通位置“1”时，有个灯发光，发光灯的连接采用的是方式。（2）当开关接通位置“3”时，允许（选填“东西”或“南北”）方向的车辆通行；
（3）你认为小明的设计是否可行（选填“可行”或“不可行”）；
（4）联系实际，对设计方案提出一条改进性建议。
3、学校要举办科普知识竞赛，请你设计一个抢答器，要求不论哪一组按开关，主持台上的电铃要响，而
且用不同颜色灯泡告示主持人是第几组按开关。按上述要求将下图所给的器件连成电路。
．
4.如图所示为一风力报警器原理图，虚线框内是竖直放置的开关S，上端的风力探
头通过中心滑杆可带动下端的金属片上下移动（摩擦不计），AA′、BB′是电路中的
两组触点。当所测水平风速增大到一定程度后，报警灯亮。图中报警灯是
（选填“L1”或“L2”）灯，此报警器开关的工作原理是
。
5、（2015?永州中考）我们永州市正在创建全国交通安全文明城市，遵守交通法规从我做起。根据你对斑马线旁边红、绿信号灯的了解，在图中符合实际的电路图是（）
6.（2015?广州模拟）如图所示，开关S闭合时，可能发生的现象是（）
A．L 1被烧坏 B．L2被烧坏
C．电池被烧坏 D．L1发光、L2不发光
7. 如图所示为一个电学实验的实物连线图，请在右边的方框中画出其对应的
电路图（要求标明电流表的正、负接线柱）。
8、如图所示，把右图中的实物按照左边电路图连接起来。（已知开关S闭合后，L1中的电流为0.4A，L2中的电流为0.5A）
9.一个能吹冷热风的电吹风的简化电路如图所示。图中A是吹风机，B是电热丝。若闭合开关______，吹出的是冷风；若闭合开关_____，吹出的热风。（两空均选填“S1”“S2”或“S1和S2”）
10、如图所示：两个小灯泡L1和L2与电源组成的电路，现有三个开关K1、K2、K3需接入电路图中a、b、
c、d、e中五处的三处，另外两处用导线连接，使之达到如下要求：
（1）闭合K3时，L1、L2串联；
（2）闭合K1、 K2时，L1、L2并联。
三、家庭作业
1.（2016春?洪泽县期末）关于电荷，下列说法正确的是（）
A．原子核带负电 B．电子与原子核之间有相互作用的斥力C．毛皮摩擦过的橡胶棒能带正 D．毛皮摩擦过的橡胶棒能吸引小纸屑
2.如图所示实验电路相对应的电路图是下图中的（）
3.（多选）如图所示的电路中，闭合开关后三盏灯是并联的是（）
4.关于电流及电流的方向，下列说法正确的是（）
A.电荷移动就形成电流
B.正电荷移动的方向是电流的方向
C.正负电荷的定向移动都形成电流
D.金属导体中移动的是负电荷，所以电流没有方向
5.（2015?犍为县模拟）如图所示，若开关S闭合后，灯L1、L2均不亮，小华
同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均
不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮。由此可判断（）
A．灯L1短路 B．灯L2短路 C．灯L1断路
D．灯L2断路
6. 如图所示的电路中，三个灯泡始终完好，当开关S断开时，三个灯泡都发光。当开
关S闭合时（）
A、L1、L2、L3都不亮 B．L1、L2、L3都发光
C．L2不亮，L1、L3亮 D．L1、L2不亮，L3亮
7. 在如图所示的电路中，开关闭合后，三个灯泡并联的电路是（）
8.小明家台灯的插头插在如图甲所示的插座上，插座上有一个开关和一个指示灯（相当于灯泡）。若插座开关和指示灯用S 1、L 1表示，台灯开关和灯泡用S 2、L 2表示．小明断开或闭合S l 、S 2时，记录现象如下表，则符合事实的电路图（ ）
9. 用丝绸摩擦过的玻璃棒靠近碎纸屑，发现碎纸屑被吸引，这是由于 ；有的纸屑接触玻璃棒后“跳开”，这又是因为 。
10.（2016?鞍山一模）在铝、铜、硅、塑料四种材料中，可以制作二极管的半导体材料是 ，属于绝缘体的是 ，从导电性能方面考虑，制作导线时选用 最好。
11. 金属导体中___________移动形成电流，移动的方向与金属导体中的电流方向_______。在电源外部，电流的方向是从电源的______极流向 极。
12. 某电路中连有两只灯泡，一只开关，当开关闭合，两灯均发光。若拧下其中一只灯泡，另一只灯泡就熄灭，则两灯肯定是_______联；若拧下一只灯泡，另一只灯泡仍发亮，则两灯肯定_______联。 13.在如图所示的电路中，只增加一根导线，使电路变成并联电路，则这根导线应该接在 两点之间。
14.（2014?宁远县模拟）如图所示的电路图中，A 、B 、C 、D 是四个接线柱，当只闭合开关S 时，灯泡 （选填“亮”或“不亮”），该电路是 （选填“通路”“断路”或“短路”）；开关S 闭合后，
开关状态
插座指示灯（L 1）
台灯（L 2） 闭合S 1，断开S 2
亮
不亮
闭合S 2，断开S 1
不亮
不亮
S 1和S 2都闭合
亮
亮
用导线连接A、D，灯泡（选填“亮”或“不亮”），该电路是路。
15. 如图所示的电路中，当开关S1、S2断开，S3、S4闭合时，灯_________发光，它们的连接方式是
_________联；当开关S1闭合，S2、S3、S4断开时，灯_________发光，它们的连接方式是_________联；当开关S2、S3、S4闭合，S1断开时，灯__________发光，它们的连接方式是__________联；当同时闭合开关S1、S3时，灯__________发光，会出现__________现象。
16. 根据实物电路画出电路图。
17.街边的路灯总是同时亮，同时灭，它们是的，如图所示是一款学校常用的应急照明灯，当外部电路有电时，应急灯不亮，停电时应急灯发光，小李将应急灯中的任意一个灯泡断开，另一个灯泡仍然发光，则应急灯的两个灯泡是的。（均选填“串联”或“并联”）
18. 小亮和小刚是同班好朋友，又是住在同一家属楼：上下层的邻居，经常一起去上学；为了相约方便，他们想连接一个能够相互呼叫的电路，只要一方按下自己书桌上的开关，对方书桌上的电铃就会响。如图是他们设计的电路，你认为这个电路图（选填“符合”或“不符合”）要求，如果不符合，改进的办法是。
19.（2015?常州中考）“阳光动力2号”飞机上装有平衡警示电路，其中S为正对驾驶员的重力开关，金属片M可绕O点自由转动。当机翼水平时，M在a、b中间。当飞机严重左倾时，绿灯亮、电铃响；当飞机严重右倾时，红灯亮、电铃响。请完成电路连接。
20.汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于解除刹车状态。如果手刹处在拉起状态，汽车也能运动，但时间长了会损坏刹车片。有一款汽车设计了一个提醒司机的电路：既汽车启动，相当于开关S1闭合，同时又手刹拉起，相当于开关S2闭合时，那么仪表盘上的指示灯会亮表示报警；汽车不启动，开关S1断开，指示灯熄灭；或者放下手刹，开关S2断开，指示灯也熄灭。请画出设计的电路图。
【答案与解析】
一、选择题
1.【答案】D
【解析】A、原子核带正电，故A错误；B、电子带负电，原子核带正电，电子与原子核之间有相互作用的引力，故B错误；C、用毛皮摩擦过的橡胶棒带负电，故C错误；D、用毛皮摩擦过的橡胶棒带负电，带电体具有吸引轻小物体的性质，故D正确，故选：D。
2.【答案】D
【解析】从A电路图中可以看出，两灯泡并联，并且两开关分别控制两条支路，故A不合题意；从B电路图中可以看出，两灯泡串联，两个开关同时控制串联电路；故B不合题意；从C电路图中可以看出，两灯泡并联，两个开关都在干路中同时控制并联电路；故C不合题意；从D电路图中可以看出，两灯泡并联，S1控制L1，S2控制整个电路，故D符合题意。故选D。
3.【答案】BC
【解析】选项A是混联，属于先串后并；选项B是并联：选项C是并联；选项D中下边的两个灯泡并联，上边的灯泡被短路。所以选项BC正确。
三盏灯的另一端A、D、E连接起来，则三盏灯就并列地连接在了一起，即并联了，所以可以将A和D或A 和E连接在一起。
14.【答案】不亮；断路；亮；通
【解析】（1）当只闭合开关S时，灯泡不亮，该电路是断路，没有形成通路；（2）开关S闭合后，用导线连接A、D，灯炮亮，该电路中有一条路径，两灯泡顺次接线，是串联电路，为通路。
15.【答案】L1、L2；并；L1、L2；串；L1、L2、L3；并；全不；短路
【解析】当开关S1、S2断开，S3、S4闭合时，电流从电源的正极出发，经过开关S分成两路，一路经过L1回到电源负极，一路经过L2回到电源负极，L1、L2并联；当开关S1闭合，S2、S3、S4断开时大电流从电源的正极出发，依次经过开关S1灯泡L1、L2回到电源负极L1、L2串联；当开关S2、S3、S4闭合，S1断开时电流从电源的正极出发，分成三路：S4- L1 -S3一路，S2- L3一路，S4- L2。一路；三个开关都闭合电源短路。
16.【答案与解析】由图知：电流从电源的正极流出，经K1后分成两支：①灯L2；②K2和灯L1；然后回到电源的负极。如图所示。
17.【答案】并联；并联
【解析】根据串并联电路的连接特点，本题中所述路灯和应急灯中任一个灯泡断开时，其它灯泡仍然发光，说明两灯的工作互不影响，可以断定其连接方式都是并联。
三、综合应用题
18.【答案】不符合；开关S1与电铃D1的位置互换或把开关S2与电铃D2的位置互换
【解析】开关S1没有与电铃D2的串联，开关S2也没有与电铃D1串联，不能起到控制作用，且两个开关的串联会引起电源的短路，所以这个电路图不符合；一方自己书桌上的开关，应与对方书桌上的电铃串
联，所以改进的办法是：把开关S1与电铃D1的位置互换或把开关S2与电铃D2的位置互换。
19.【答案】如图所示
【解析】当飞机严重左倾时，绿灯亮、电铃响，开关接a，绿灯与电铃接入电路；当飞机严重右倾时，红灯亮、电铃响，开关接b，红灯与电铃接入电路；由题意可知，红灯与绿灯互不影响，能独立工作，它们是并联的，不论开关接a还是接b，电铃都接入电路，电铃串联在干路中，电路图如上图所示。
20.【答案与解析】当开关S1与S2同时闭合时，指示灯亮，当开关S1与S2中有一个断开时，指示灯熄灭，由此可见，两开关是串联关系，如下图所示。
