第12章 油气藏及油气聚集
油 气
二、油气藏
1、油气藏的定义 油气藏：是地壳上油气聚集的最基本单元，是油气在单一圈闭中的聚 集。具有统一的压力系统和油水界面。
只聚集了石油，则称油藏；
圈闭
只聚集了天然气，称之气藏；
油、气同时聚集，称之为油气藏。
三个储集层组成的三个油藏
同一套储层，三个油气藏
同一套储层，四个油气藏
⑴ 溢出点 溢出点：指流体充满圈闭后，开始向外溢出的点。
200
100
平面图
300 200 100
闭合 高度
剖面图
构造 等高线
溢出点 闭合 面积
图5-1 背斜圈闭中度量最大有效容积的有关参数示意图
⑵ 闭合面积 闭合面积：通过溢出点的构造等高线所圈出的封闭面积或其与断层线 、剥蚀线、尖灭线等所封闭的面积。闭合面积愈大，圈闭的有效容积 也愈大。一般由目的层顶面构造图量取。
油气(柱)藏高度：油水界面到油气藏最高点的高程差。
气含 顶油 高高 度度 -100 -120 -140 -160 -180 -200 油 气 藏 高 度
图5-5 背斜油气藏中油气水分布示意图
注意：以上所指的是静水条件，若在动水条件下，情况有所不同。
气柱高度：油气藏中含气部分最高点与最低点的高差。 油柱高度：油气藏中含油部分最高点与最低点的高差。 油气柱高度：油气藏中含气部分最高点与含油部分最低点的高差。
2、圈闭的度量 圈闭的大小由圈闭的最大有效容积来度量，表示该圈闭能容纳油 气的最大体积，它往往决定着油气藏的储量大小。
V=F· H· P
式中：V--圈闭最大有效容积，m3； F--圈闭的闭合面积，m2；
H--储集层的有效厚度，m；P--储集层的有效孔隙度，%。
圈闭最大有效容积，取决于圈闭的闭合面积、储层有效厚度、有 效孔隙度。
第三章第三节 油气藏的度量
第三节油气藏的度量一、油气藏内油、气、水的分布在垂向上，由于流体比重的差异，重力分异结果使油、气、水的分布呈现：气在上，油居中，水在下的分布特征，它们之间的分界面为油-气界面和油-水界面。
静水条件下，这些分界面近于水平，而动水条件下，这些分界面发生倾斜，倾斜程度取决于水动力的强弱。
由于储集层中的多孔介质系统有许许多多毛细管及微毛细管孔道存在，毛细管压力的作用使天然储油中的流体按比重分异是不完整和不明显的，油-气、油-水界面并不是一个截然的界面，而是一个过渡带，过渡带的宽窄取决于储集层毛细管压力曲线的斜率，斜率越大，过渡带越宽。
储层物性的不均，也会造成油气不规则的分布特征。
平面上，大多数构造油气藏和某些岩性油气藏都具有环带状分布特征，即气居高点部位，油环绕气分布于构造高部位，水在油外分布于构造翼部。
根据油气藏油、气、水的分布特征，可以确定油气藏的各个度量参数。
二、油气藏的度量参数对于油气藏来讲，其大小通常是用储量来表示的，主要用到以下几个参数和术语。
油气藏高度：是指油气藏顶到油气水界面的最大高差。
油气柱高度：是指油气的最高点到最低点的海拨高度。
对于油水界面呈水平状态的油气藏（图中②）来说，两者是相同的，但在油水界面发生倾斜或变曲时（图中①），两者不相同。
油气高度是计算储量的重要参数，而油气柱高度则更多地反应盖层的封闭能力及水动力的条件。
含油边界和含油面积油（气）水界面与储集层顶、底面的交线称为含油边界。
其中与顶面的交线称为外含油（气）边界，与底面的交界称为内含油（气）边界。
若储集层厚且油水界面较高，与其底面不相交时，只有外含油边界。
由相应含油边界所圈定的面积分别称为内含油面积和外含油面积。
气顶和油环前述油气藏中油、气、水具有气居顶、油居中，水在下的分布特征，气居顶称为气顶。
油在气水之间，平面上是环带状分布，称油环。
这种情况下，气柱高度等于油气藏顶到油气界面的垂直距离，油环高度等于油气藏高度减去气柱高度。
石油地质学圈闭和油气藏PPT
在局部地区的一定范围内，产生了裂缝和溶洞，具备了 储集空间和渗滤通道的条件，与其它因素（如盖层、遮 挡物）相结合，就形成了裂缝性圈闭，油气在其中聚集 就形成了裂缝性油气藏。
第40页/共91页
三、裂缝性油气藏
特点
1．油气藏常呈块状。
2．钻井过程中经常发生钻具放
第29页/共91页
5.逆牵引背斜圈闭和逆牵引背斜油气藏
著名的尼日利亚尼日尔河三角洲地区就有近200个 这种类型油气藏，如尼日利亚第一个海上油气田—奥 坎油田，它的油气藏即为典型的滚动背斜型油气藏。
奥坎油田位于尼日尔河三角洲上，是一个滚动背斜 圈闭，在其东北约3Km，为一主要同生断层，它与滚 动背斜都是同沉积的。奥坎背斜长约10Km，宽约 5Km：长轴走向北西—南东。构造平缓，有三个明显 的高点。单井最初日产油量1280t。
这类油气藏出现在挤压型盆地的边缘地带，可由多 组逆断层或逆掩断层与储层结合而形成的各种形态的含 油气断块。在逆掩断层上盘，形成了逆掩断块油气藏， 在逆掩断层下盘，常常形成隐蔽性掩覆断块油气藏。如 准噶尔盆地西北缘。
第39页/共91页
三、裂缝性油气藏
定义：是指油气储集空间和渗滤通道主要为裂缝或溶
孔（溶洞）的油气藏。
第33页/共91页
断层圈闭
第34页/共91页
断鼻油气藏
断鼻构造及油气藏
永安镇油田永12断鼻构造及油气藏
第35页/共91页
弧形断层断块油气藏
第36页/共91页
交叉断层断块油气藏
第37页/共91页
多断层复杂断块油气藏
储集层的上倾方向上 及侧向被三条或更多 的断层切割封闭。
第38页/共91页
第一章 油气藏概述 西南石油油藏工程课件
越大，储量越集中，油井数少，开发效益好
4. 单储系数 单位岩石体积中的储量
SNF N Vb
(1sw)cos/Boi
越大，原油饱和度或孔隙度大，驱替效率高
57
5. 气藏储量
•地下体积
Vb=Agh
Vp=Vb =Agh
•地面体积
Vgi= Vpsgi =Aghsgi
Vgs=Vgi/Bgi
=Aghsgi/Bgi
46
•地质参数A0和h:
地震资料确定的构造图、测井、钻井、 取心、测试等联合确定
h Ao
47
•岩心分析参数 swc
swc pc
kr
48
•PVT实验参数
os, Boi, Rsi
Bo Rs
o
pb
pi
49
2 、油藏储量级别
•远景资源量：
Vs
NVsc1c2c3c4
油 Vs：探区源岩（生油岩石）体积
Vt：圈闭岩石体积，m3
Vti
未经证实，储量级别低， 初步估计或预测值
51
•预测地质储量：
圈闭钻井证实含油：
圈闭大小、含油边界不确定
油 N=Aoh(1-swc)os/Boi
气
藏
概 述
预测地质储量级别高于潜 在资源量和远景资源量
52
•控制地质储量：
N=Aoh(1-swc)os/Boi
油
进一步钻探评价井
•油环气藏
~
•底油气藏
37
•层状油藏
油层厚度小于含 油高度：ho>h
•块状油藏
油层厚度大于含油 高度：ho<h
38
6. 油藏命名原则
孔隙 + 岩性 + 圈闭 + 接触关系 + 流体 顺序
5.2 油气藏的概念及度量
第五章油气聚集与油气藏的形成5.2 油气藏的概念及度量一、油气藏的概念油气藏: 油气在单一圈闭中的聚集，油气在地壳中聚集的基本单位。
油藏油气藏油藏气藏“单一圈闭”同一要素控制单一储层统一压力系统同一油水界面两套储层，两油气藏同一储层，两油气藏同一套储层，三个油气藏同一套储层，四个油气藏同一套储层，一个油气藏被断层遮挡形成的两个油藏3个储集层组成的3个油气藏二、油气藏的度量油气藏大小反映了圈闭中聚集的油气数量的多少，可用含油气面积、含油气高度等参数进行描述。
背斜油气藏中油、气、水分布示意图1.含油气边界•外含油边界：油水界面与油层顶面交线,简称含油边界； •内含油边界：油水界面与油层底面交线，简称含水边界； •气顶边界：油气界面与油层顶面的交线。
含油边界（外含油边界）含水边界 （内含油边界）油气藏中油、气、水的分布有缘学习更多＋谓ｙｇｄ３０７６或关注桃报：奉献教育（店铺）•含油面积：外含油边界圈定的面积。
•内含油面积：内含油边界圈定的面积。
•含气面积：气顶（气油）边界圈定的面积。
含油面积含气面积背斜油气藏中油、气、水的分布示意图2.含油气面积• 含气高度：含气部分的最高点到油气界面的高差。
• 含油高度：油水界面到油气界面的高差。
•含油气高度：油水界面到含气最高点的高差。
油气藏高度含油高度含气高度 背斜油气藏中油、气、水的分布示意图3.油气藏高度如果油气藏高度小于油层厚度，内含油、气边缘不存在，油气藏下部全为水称为底水。
如果油层厚度不大，或构造倾角较陡，这时油气充满圈闭的高部位，水围绕在油气藏的四周，这种水称为边水。
4.底水与边水底水边水5.充满系数（度）充满度（系数）：含油（气）高度与闭合高度的比值。
或：含油（气）面积与闭合面积之比。
或：含油（气）体积与闭合有效容积之比。
在富含油气区，该系数高；在贫含油气区，该系数低。
有缘学习更多＋谓ｙｇｄ３０７６或关注桃报：奉献教育（店铺）---厚度取决于储集层的物性和流体性质。

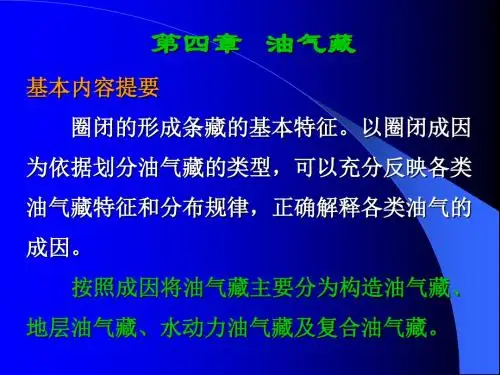

第四章 油气藏
礁型油气藏
礁型油气藏
礁型油气藏
四、沥青封闭油气藏 储层上倾方向的非渗透层是由沥青组成。油 气藏在形成过程中，都遭受一些破坏，气极难保
存，以重油和沥青为主。
（油气藏开发受到重视，利用程度逐步在增长）
沥 青 封 闭 油 气 藏
第四节 岩性油气藏
(一)基本特点
含油气边界完全为非渗透性边界所限或在其
高线保持平行或基本平行关系。
(二)主要类型 (1)泥火山刺穿油气藏 由于泥火山刺穿形成的油气藏。
(2)盐刺穿油气藏 盐体侵入，刺穿沉积岩层形成的油气藏。 包括： ①盐栓遮挡油气藏；
②盐帽遮挡油气藏；
③盐帽内岩性油气藏等。
(3)岩浆岩体刺穿油气藏
地下深处岩浆侵入并刺穿，形成岩浆岩体刺
穿接触油气藏。
第三节 地层油气藏
②实用性。
(1)西北大学分类
A.构造油气藏
a.背斜油气藏亚类
1.与褶皱有关的背
斜油气藏
2.与基底隆起有关 的背斜油气藏
3.与同生断层逆牵引
作用有关的背斜油气 藏 4.与地下柔性物质流
动有关的背斜油气藏
5.与古地形凸起和差
异压实作用有关的
油气藏
b.断刺穿接触油气藏亚类 8.刺穿接触油气藏
影响圈闭的有效性。
在水压梯度相同条件下，石油和天然气的水
动力圈闭位置是不同的，圈闭向水头降落方向偏 移更多(图)。 分三种情况： ①如果α (地层倾角)＞θo/w，该背斜既是气的圈
闭也是油的圈闭，气油界面、油水界面倾斜程度
不同(图)；
②如果水动力使θo/w＞α＞θg/w时，只能圈闭气，
对油无效；
•油气柱高度，油气藏顶(最高点)到油水界面的正
圈闭和油气藏的概念
一、圈闭
背斜圈闭的构造幅度与闭合度
构造幅度： 以区域倾斜面为基准。
闭合度： 以水平面（海拔）为基准
一、圈闭 断层圈闭的溢出点与闭合度
溢出点
二、油气藏
1.油气藏的概念 油气藏: 单一圈闭中的油气聚集，具有统一的压力系 统，统一的油（气）水界面 “单一圈闭” ：单一要素控制、单一的储集层、统一的压 力系统、统一的油气水界面
二、油气藏
2. 油气藏中油气水分布 （1）油气藏：
气在上，油居中，水在下 油－气界面、油－水界面 （2）油藏： 油在上，水在下 油－水界面 （3）气藏： 气在上，水在下 气－水界面
二、油气藏
3.油气藏的度量 (1)含油边界与含油面积 ①外含油边界：油水界面 与储层顶面的交线
②内含油边界:油水界面与 储层底面的交线
盖层本身的弯曲作为遮挡 断层遮挡（封闭） 地层不整合遮挡 岩性变化遮挡（封闭）
③地层不整合作为遮挡
④地层岩性变化作为遮挡
一、圈闭
2.圈闭的度量
①溢出点：油气充满圈闭 后，开始流出的点
②闭合度(closure)：圈 闭的最高点与溢出点之间 的海拔高差
③闭合面积(closesing area)：通过溢出点的储层顶面 构造等高线所圈出的面积。也称为圈闭的面积。
③含油面积：外含油边 界围成的面积
二、油气藏
(2)油气柱的高度：油(气） 水界面至油藏最高点的垂 直距离
(3)充满系数：含油面积与 闭合面积（圈闭面积）的 比值。或油气柱高度与闭 合高度的比值
二、油气藏
4、边水和底水
边水：只分布在内含油边界以外的水 底水：存在于整个油层底部的水
二、油气藏
第三章 圈闭和油气藏
圈闭和油气藏的概念 圈闭与油气藏的类型 构造圈闭与构造油气藏 地层圈闭与地层油气藏 岩性圈闭与岩性油气藏 复合圈闭与复合油气藏
油气藏
对厚层烃源岩而言，容易发生排烃的是其上、下边缘部位，或者靠近断层的部位，而源岩内部则难以排烃从 而容易滞留成藏，是连续型油气聚集的主要部位。自源岩排出的油气在向外运移的过程中，由于距离源岩最近的 储层往往是致密储层，因此油气在烃源岩外的聚集通常首先发生在致密储层中，从而形成致密油气藏或准连续型 聚集，除非有断层将源岩与常规储层直接连通。当油气满足了致密储层中的聚集后，富余的油气开始向距离烃源 岩相对较远的常规储层进行运移聚集，从而形成常规油气藏或不连续型聚集。
描述
指油气储层的岩石物理性质、储层内流体的物理化学性质及其在地层条件下的相态和体积特性，以及岩石一 流体的分子表面现象和相互作用，油、气、水的驱替机理等。研究油气藏物性为油气田开发设计、开发动态分析， 以及提高最终采收率提供参数和依据，是油气田开发重要研究课题之一。
油气聚集类型划分及其特征
准连续型油气聚集
真正的连续型聚集应是烃源岩内形成的聚集，其典型代表为页岩油气、煤层气等。但并非所有的页岩油气藏 和煤层气藏均为连续型聚集，二者同样可存在准连续型和不连续型（常规圈闭型）聚集，尤其是不连续型（常规 圈闭型）聚集甚至可能还是煤层气藏乃至页岩油气藏的另一种重要类型。
总结连续型油气聚集的主要特征，可以概括如下：
然而，值得注意的是，上述油气藏概念主要都是基于常规油气藏的研究提出的。随着越来越多非常规油气藏 的发现，逐渐认识到包括致密油气、页岩油气、煤层气在内的许多非常规油气藏，通常并不具有边、底水。
形成的基本条件
5.2 油气藏的概念及度量
第五章油气聚集与油气藏的形成5.2 油气藏的概念及度量一、油气藏的概念油气藏: 油气在单一圈闭中的聚集，油气在地壳中聚集的基本单位。
油藏油气藏油藏气藏“单一圈闭”同一要素控制单一储层统一压力系统同一油水界面两套储层，两油气藏同一储层，两油气藏同一套储层，三个油气藏同一套储层，四个油气藏同一套储层，一个油气藏被断层遮挡形成的两个油藏3个储集层组成的3个油气藏二、油气藏的度量油气藏大小反映了圈闭中聚集的油气数量的多少，可用含油气面积、含油气高度等参数进行描述。
背斜油气藏中油、气、水分布示意图1.含油气边界•外含油边界：油水界面与油层顶面交线,简称含油边界； •内含油边界：油水界面与油层底面交线，简称含水边界； •气顶边界：油气界面与油层顶面的交线。
含油边界（外含油边界）含水边界 （内含油边界）油气藏中油、气、水的分布有缘学习更多＋谓ｙｇｄ３０７６或关注桃报：奉献教育（店铺）•含油面积：外含油边界圈定的面积。
•内含油面积：内含油边界圈定的面积。
•含气面积：气顶（气油）边界圈定的面积。
含油面积含气面积背斜油气藏中油、气、水的分布示意图2.含油气面积• 含气高度：含气部分的最高点到油气界面的高差。
• 含油高度：油水界面到油气界面的高差。
•含油气高度：油水界面到含气最高点的高差。
油气藏高度含油高度含气高度 背斜油气藏中油、气、水的分布示意图3.油气藏高度如果油气藏高度小于油层厚度，内含油、气边缘不存在，油气藏下部全为水称为底水。
如果油层厚度不大，或构造倾角较陡，这时油气充满圈闭的高部位，水围绕在油气藏的四周，这种水称为边水。
4.底水与边水底水边水5.充满系数（度）充满度（系数）：含油（气）高度与闭合高度的比值。
或：含油（气）面积与闭合面积之比。
或：含油（气）体积与闭合有效容积之比。
在富含油气区，该系数高；在贫含油气区，该系数低。
有缘学习更多＋谓ｙｇｄ３０７６或关注桃报：奉献教育（店铺）---厚度取决于储集层的物性和流体性质。
5-1圈闭与油气藏的概念及度量
第五章
油气聚集与油气藏的形成
第一节 圈闭与油气藏概述
第二节 油气聚集原理
第三节 油气藏的形成、破坏与保存 第四节 油气藏形成时间的确定 第五节 地温场、地压场和应力场与油气藏 形成的关系
第六节 凝析气藏的形成
第七节 非常规气藏的形成特征
第八节 气藏与油藏形成及保存条件的差异
第一节
圈闭与油气藏概述
一、圈闭的概念
二、圈闭的量度
三、油气藏的概念
四、油气藏的量度
★
一、圈闭（Trap）的概念
• 年麦考洛提出 --圈闭：各种性质的油贮。 • 1934 圈闭 ：适合于油气聚集，形成油气藏的场所。 • 圈闭：储集层中油、气物质自身势最小而其动能
为零的地方。
★圈闭的组成
(1) 储集层：圈闭主体，为油气储存提供了空间。 (2) 盖层：位于储集层之上，阻止油气向上逸散。 (3) 遮挡物：阻止油气继续侧向运移，构成油气 运移的屏障。 ——具有孔隙空间的储集层+能够使储集体 封闭的封闭条件
含油气边界
• • 外含油边界：油水界面与油层顶面的交线→含油边界； 内含油边界：油水界面与油层底面的交线→含水边界；
•
气顶边界：油气界面与油层顶面的交线。
含油气面积
• 外（内）含油面积：外（内）含油边界圈定的面积。 • 含气面积：气顶（气水）边界圈定的面积。
油气藏高度
• • 气顶高度：含气部分的最高点到油气界面的高差。 含油高度：油水界面到油气界面的高差。
断层圈闭的溢出点、闭合高度和闭合面积示意图
岩性圈闭的溢出点、闭合高度和闭合面积示意图
下图为某储集层顶面构造图及储层等厚图，
分析图件完成如下要求：①指出圈闭类型、
