建筑画绘制两点透视的示例解析
建筑透视概述一点透视两点透视 ppt课件
（a）
（b）
36
(4) 由于点a在基面G 的GL上，所以点A也 在画面GL上；在画面 P上连接AF1和AF2得矩 形直角边AD和AB的全 长透视。
37
(5) 在基面G上画出视 线的基面投影ed和eb 分别与GL相交于dx和 bx；
过dx和bx分别引 投影连线与画面P上的 全长透视AF1和AF2相 交于D和B;于是AD、AB 分别为直线边ad、ab 的透视。
17
三、直线的透视规律(与画面五种位置透视) (1)与画面相交的基面平行线(即水平线)的灭点必在视平 线上，它与画面的交点M到基线的距离反映该水平线到 基面的距离，如图。其中MF称直线AB的全透视； AB为 直线AB的透视；那么mF就称直线AB基透视的全长透视。
图1-4 与画面相交的基面 平行线的透视特征
48
二、利用正面投影中给出的主体高度定出墙角A的真高 线，过其顶点作左右方向水平屋檐的全透视，分别与 过点b、d的竖直线相交的墙角B、D的高度，再据此高 度作左右两方向的透视线，就可得到主体部分的透视 轮廓（图10c）；
（c）画入主体高度
49
三、用同样的方法也可画出副体部分的透视轮廓。但 由于它的墙角不在画面上，故须先顺其方向延长到 画面上之后才能取得他的真高来作图。
量问题。 解决前者最基本的方法是视线法；解决后者最基
本的方法则是利用重合于画面上的真高线，即过真 高线上的点作水平线的全长透视去截取所需要的形 体透视高度。
46
例如图10a所示， 设已知建筑形体 的两面投影及GL、 HL和e等有关条 件，作透视图。
47
作图步骤： 一、画平面图的 基透视(图10b)；
31
在这个透视图中原来相互平行 的轮廓不再相互平行,原来长度 相等的图线也不再相等，而产生 了“近大远小” 的变化。
建筑透视-概述、一点透视、两点透视共248页
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
建筑透视-概述、一点透视、两点透视
•
46、寓形宇内复几时，曷不委心任去 留。
•
47、采菊东篱下，悠然见南山。
•
48、啸傲东轩下，聊复得此生。
•
49、勤学如春起之苗，不见其增，日 有所长 。
•
50、环堵萧然，不蔽风日；短褐穿结 ，箪瓢 屡空， 晏如也 。
▪
两点透视
两点透视一、什么是两点透视两点透视，也叫做余角透视或成角透视，即被画物的两组竖立面均不平行于画面，并与画面成某一夹角状态。
两点透视与一点透视的区别两者最主要的区别是：两点透视有两个灭点，一点透视只有一个灭点。
此外，两点透视中，除高线以外，都是斜线。
如下图所示：下图中，左边为一点透视，右边为两点透视。
右边图中，蓝色竖线是高线，其余的线都是斜线，没有线是与水平线平行。
而左图一点透视中，还有一组线是与水平线平行的。
二、两点透视中的水平线越靠近水平线的面形状变化越大如下图，蓝色线段围成的方形A比黄色线段围成的方形B，形状变化更大。
水平线在上（俯视）水平线在下（仰视）水平线在中间（平视）三、两点透视的灭点如下图所示，离灭点越远，体形越大，用这种方法，可以绘制大厅的柱子等。
四、两点透视的画法首先，还是绘制一条水平线。
再次，绘制两个灭点（注意两个灭点之间的距离不能太近）。
第三，确定高度（即线段AB的高度）。
最后，连接各点。
注意点：如果想形成稳定的形状，可以降低水平线，拉开两灭点的距离。
这样可以形成宏伟的建筑物形状。
如下图所示在绘制两点透视的房子时，经常会遇到灭点在纸张外面的情况。
这时候需要准备较长的尺子，或者是另外准备张更大的纸张铺到下面作画。
五、两点透视实例前面我们知道，一点透视经常是用以绘制大场景，比如街景，或者是长廊，教堂内部等。
两点透视一般是用以绘制建筑物，比如高楼、围墙、房屋等。
1、两点透视绘制楼房如下图所示，蓝色边框为画框。
先确定水平线，再确定两个灭点。
拉大两点透视灭点的距离，灭点已经在画面外，可以准备一张更大的纸或想象出灭点的位置。
绘制出楼房的大轮廓。
完善楼房的细节，如楼层分割、窗户等。
可以参考我们上节《一点透视原理及应用》中的叉号等分法2、各种屋顶的画法（1）双坡屋顶的画法一、如下图所示，通过两点透视法绘制出屋子的主体部分如图1，作房屋的侧面墙的对角线（如图2中的黄色线段），找到墙面的中点后，作垂线L1二、如下图所示，如左图中，确定屋顶高度（即A点的位置），连接AC和AB。

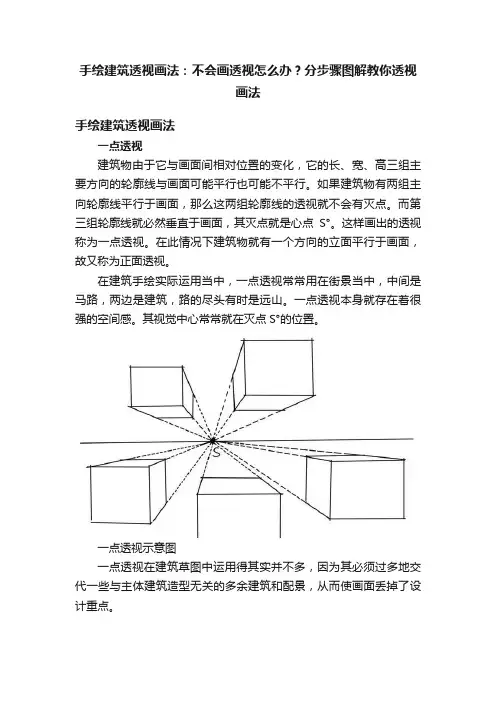

手绘建筑透视画法：不会画透视怎么办？分步骤图解教你透视画法
手绘建筑透视画法：不会画透视怎么办？分步骤图解教你透视画法手绘建筑透视画法一点透视建筑物由于它与画面间相对位置的变化，它的长、宽、高三组主要方向的轮廓线与画面可能平行也可能不平行。
如果建筑物有两组主向轮廓线平行于画面，那么这两组轮廓线的透视就不会有灭点。
而第三组轮廓线就必然垂直于画面，其灭点就是心点S°。
这样画出的透视称为一点透视。
在此情况下建筑物就有一个方向的立面平行于画面，故又称为正面透视。
在建筑手绘实际运用当中，一点透视常常用在街景当中，中间是马路，两边是建筑，路的尽头有时是远山。
一点透视本身就存在着很强的空间感。
其视觉中心常常就在灭点S°的位置。
一点透视示意图一点透视在建筑草图中运用得其实并不多，因为其必须过多地交代一些与主体建筑造型无关的多余建筑和配景，从而使画面丢掉了设计重点。
建筑外观一点透视画面一点透视效果图（1）一点透视效果图（2）两点透视如果建筑物仅有铅垂轮廓线与画面平行，而另外两组水平的主向轮廓线均与画面斜交，那么画面上就形成了两个灭点，且这两个灭点都在视平线上，这样形成的透视图称为两点透视。
正因为在此情况下建筑物的两个立角均与画面成倾斜角度，故又称为成角透视。
两点透视示意图建筑外观两点透视画面两点透视在建筑手绘当中是运用得最多的，相对一点透视来说两点透视能给人更直观更真实的感受，它塑造出来的画面也更灵活。
更自由。
通常在处理两点透视的画面时，将正面处理成受光面，侧面处理成背光面。
两点透视角度的选取灭点过于靠近透视体积而导致侧面太少，体积感不强。
灭点适中，正面透视与侧面透视比例协调，这时建筑的体积感最强。
左右两侧灭点接近对称，正、侧面透视基本相同，建筑被二分之一等分，体量失真。
灭点太靠近正面，侧面面积很大，正面面积却很小，不利于整体表达。
两点透视效果图（1）两点透视效果图（2）三点透视在手绘的实际应用当中，三点透视一般用来画超高层建筑俯瞰图或者仰视图。
三点透视又称倾斜透视，出现三点透视一般有以下几种情况：（1）由于物体太过于高大，平视角度的话人没办法看到建筑的全貌而不得不用仰视或者俯视。
【素描入门】素描透视中的二点透视
【素描入门】素描透视中的二点透视精彩内容什么是两点透视：两点透视就是两个透视点。
左边一个右边一个。
然后从两个点发出无数条射线。
在你想画物体的地方画一条笔直的竖线。
然后这个立方体上的任何一条线的延长线都要能经过其中的某一个点。
仔细看图观察。
一个立方体形状的大楼就这么完成了两点透视中的比例问题：这两个棕色的立方体实际上是一样的大小，根据中间这条棱在两个透视点的距离不同，画出来的比例也是不同的，当中间的棱在两个透视点最中间的时候，两边比是1：1，如果中间的棱在透视点之间的比是X：Y，那么，两边的比也是X：Y。
两点透视不一定要在中间画，像右上角的那种立方体也是可以的。
这幅图是两点透视的街道图。
我觉得没啥可讲的。
在两点透视中垂直的线是平行的。
在一点透视中垂直线和水平线都是平行的。
记住这个就可以了。
室内的两点透视和一开始的画法一样，先确定两个透视点。
然后按照下图画延长线。
下面这两块涂灰色的部分就是室内的墙面。
这两个透视点的距离，和墙面的高度都是可以自由调节的。
透视点离得越远，变形就越小。
两个透视点离得越近，室内的变形就越大。
大家可以自己画画试试。
下面这张图是一个简单的室内门口的布局。
左边有一个门，门口有一个小垫子。
然后右边是一个书架。
我只是简单画了一个大概。
注意头顶上灯的画法。
和我们画圆一样，也是要切出来。
室内的画法注意一下。
一般来说墙体中间的这条垂线我们是取两个透视点的中间。
因为我们之前讲过了透视的比例问题。
如果墙体中间的线你不是取中间，那么画任何事物你都不能按照正常的比例去画，非常麻烦。
所以为了简单，我们就按1:1取。

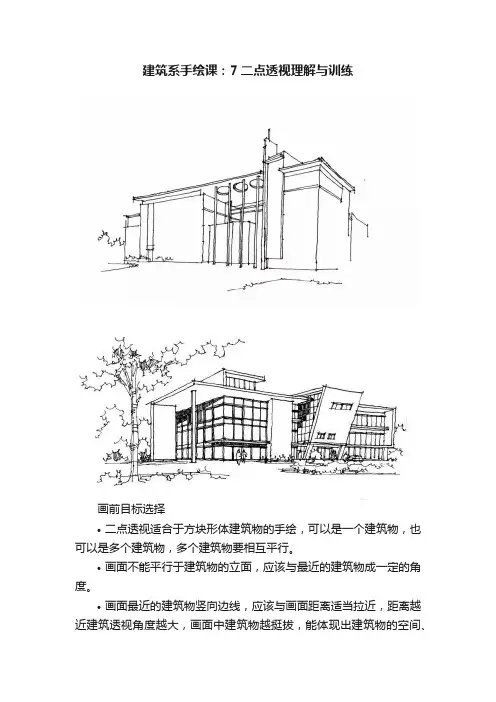

建筑系手绘课：7二点透视理解与训练
建筑系手绘课：7二点透视理解与训练
画前目标选择
•二点透视适合于方块形体建筑物的手绘，可以是一个建筑物，也可以是多个建筑物，多个建筑物要相互平行。
•画面不能平行于建筑物的立面，应该与最近的建筑物成一定的角度。
•画面最近的建筑物竖向边线，应该与画面距离适当拉近，距离越近建筑透视角度越大，画面中建筑物越挺拔，能体现出建筑物的空间、
体量美感，但不能过度拉近，否则画面失真。
如果距离较远，建筑透视角度太小，建筑体量感太弱。
•视点中心及周围要有较为丰富的内容可画，视点周围形体关系丰富，前后层次明确。
绘画构图要求
•重点关注视平线和左右两个消失点，两个消失点位于视点中心两侧。
•左右消失点不要均衡布局，重点表现建筑物主立面部分消失点远一些，次要概括的立面部分消失点要近，这里的远近指的是消失点离视点中心距离。
•紧紧抓住左右消失点，离画面最近的竖向边线左侧的所有横线都向左消失点消失，同理所有右侧横线都向右消失点消失。
•所有竖向的线（都平行于画面）严格按竖直方向画好。
画面深化要求
•画人视图，绘图视平面可以略低些，显得建筑物挺拔高大，鸟瞰图要把屋顶部分表达清楚。
•重点立面特别是视点中心周围表达细致些，其他部分概况表达，配景适度表达形成画面的层次美感。
•可以用二点透视画鸟瞰图，左右消失点方法不变，把视平线抬高至建筑物上边，所有竖线依旧竖直方向。
深度理解
•二点透视也是根据透视原理计算出的画面，与人的球形视野中画面是不完全相同的。
临摹训练
•按照上面讲述内容，理解并临摹本次刊登所有作品二遍。
室内手绘(两点透视讲解)
（一）求量点M1、M2方法一
一．定出真高线(墙角线)AB，作出H.L。根据画面需要， 过A、B两点作出两面墙的
○ 透视(两个正交的面角度约l50。为佳)，在H.L上得到V.P1 和V.P2 两个消失点。
二．找出V.P1、V.P2的中点C，画弧交AB延长线于0点。 三．以V.P2为圆心，V.P2 0为半径画弧相交于H.L得到点
M1；以V.P1为圆心，V.P1 0
○ 为半径画弧交H.L于点M2。
(二) 求量点M1、M2方法二
作平行于H.L 的任意 一条水平线CD。
01
以CE、DE作圆弧，
交于任意水平线上的 03
两点。
以CD为直径作半圆
02 与真高线AB延伸线
相交于E。
这两点分别通过B点
04 延伸到H.L上，即得
到M1、M2。
网格作图法步骤
已知条件：一房间长5000mm，宽4000mm，高3000mm，以此为例做室内两点透视 图。
1. 按比例画出高为3000mm的墙角线AB（真高线），在AB上距离1.6米处画出视平线 H.L，并任意确定灭点VP1、VP2，画出上下墙线。以V.P1-V.P2为直径画半圆，交 AB延长线于E0。然后分别以VP1、VP2为圆心，各点到E0的距离为半径画圆，分别 叫H.L于M1、M2。
分别由各个尺寸点向V .P1、V .P2作透视线，即作出透视地网格。在地网格中分别找出家具 等的平面位置，并分别竖垂线。
由真高线定出家具、天花板 等高度尺寸，分别向左右消 失点
V .P1、V .P2连线，画出细 部，即用量点法作出室内成 角透视图。
三、快速作图法步骤
绘制一条水平线，确定 为视平线H.L，在H.L 线上画一条垂线AB， 并在AB线的两侧，H.L 线上一远一近确定两个 灭点V.P1和V.P2.从 V.P1向A、B点分别引 线并延伸，同样由V.P2 向A、B点引线并延伸， 这EF，确定DC线和EF线位置的原则为使 ABCD和ABFE在视觉上看起来像两个相等的正方形。平分AB四等份，再通过 这些等分点向V.P1和V.P2连线，与ABCD的对角线交于1、2、3点，过这些点 作垂线与BC相交，从V.P2点向这些交点引线并延伸；同理求得BF线上的交点， 得出一个正方体的透视网格。
建筑透视概述一点透视两点透视
二、二点透视
当画面垂直于基面，方形景物两相邻主立面与画面倾 斜成某种角度而视点位于画面的前方时，所得到的透 视图因为在长度 和宽度两个方向 上各有一个灭点， 所以称之为二点 透视，也称成角 透视，
(a) 图1-12 二点透视
52
二点透视的特点是建筑形体的两个主立面都得到表 现，作图相对复杂。但由于表现效果好，故在建筑设 计中应用十分广泛。这种透视在高度方向上的轮廓线 始终是竖立的。
本课程将介绍透视的基本概念、术语和符号， 以及绘画透视图最基本的方法——视线法和度量法。
2
第一节 透视的基本知识
透视图是用中心 投影法作出的投影， 其形成过程大致上如 图所示：
图1-1 透视投影的形成
3
从投影中心（人的 眼睛）向形体引一系 列投射线（视线）， 投射线与投影面的交 点所组成的图即为形 体的透视投影。
49
一、一点透视
当画面垂直于基面，建筑形体有一主立面平行于画 面而视点位于画面的前方时，所得的透视因为只在宽度 方向上有一个灭点，所以称之为一点透视，也称平行透 视。
图11 一点透视
50
一点透视的特点是建筑形体主立面不变形，作图相 对简便。这种图在室内设计中获得广泛应用，也适用 于表现只有一个主立面形状较复杂的建筑形体。
46
二、利用正面投影中给出的主体高度定出墙角A的真高 线，过其顶点作左右方向水平屋檐的全透视，分别与 过点b、d的竖直线相交的墙角B、D的高度，再据此高 度作左右两方向的透视线，就可得到主体部分的透视 轮廓（图10c）可画出副体部分的透视轮廓。但 由于它的墙角不在画面上，故须先顺其方向延长到 画面上之后才能取得他的真高来作图。
这种图应用于表现 建筑物时，则通称为 建筑透视图。
两点透视作图方法ppt课件
5
6
7
8
9
• 二、网格作图法步骤 已知条件：一房间长5000mm，宽4000mm，高4000mm，以此为例做室内两点透视图。
10
第二步：由天棚线向地面线作两条垂线DC和EF，确定DC线和EF线位置的原则为使ABCD和 ABFE在视觉上看起来像两个相等的正方形。平分AB四等份，再通过这些等分点向V.P1和V.P2 连线，与ABCD的对角线交于1、2、3点，过这些点作垂线与BC相交，从V.P2点向这些交点引 线并延伸；同理求得BF线上的交点，得出一个正方体的透视网格。
13
三、网格作图法步骤
第一步：按比例画出 高为3000mm的墙角 线AB（真高线）， 在AB上距离1.6米处 画出视平线H.L，并 任意确定灭点VP1、 VP2，画出上下墙线。 以V.P1-V.P2为直径画 半圆，交AB延长线 于E0。然后分别以 VP1、VP2为圆心， 各点到E0的距离为半 径画圆，分别交H.L 于Байду номы现方式做保护处理对用户上传分享的文档内容本身不做任何修改或编辑并不能对任何下载内容负责
一、基本概念
两点透视作图方法
画面生动、活跃
;.
1
2
3
两点透视作图过程 • 做以下效果图：
一房间长5000mm，宽5000mm，高3000mm，以此为例做室内两点透视图。
14
第二步：通过B点作 平行线即基线G.L， 在基线上按比例分出 房间的尺度网格 5000*4000，分别置 于AB的左右两侧。从 M1、M2引线各自交 于左右两侧墙线。交 点就是透视图的尺度 网格点。通过这些点 分别向左右灭点引线 即求得了该房间的透 视网格，在AB上量取 真是高度便可作出室 内两点透视图。
11
成角透视（两点透视）画法讲解，画家必学基础，适合0基础学习
成角透视（两点透视）画法讲解，画家必学基础，适合0基础学习成角透视（两点透视）成角透视（两点透视）只有垂直线与画面平行，其他两组线条均与画面构成角度上的倾斜，每一组各有一个灭点。
因此，两点透视有两个灭点，而两个灭点必须在同一水平线上。
两点透视是人们观察空间多数情况下的正常视角，它能清楚地表达相邻两个立面的透视关系。
两点透视需要注意的问题问题1：真高线的定位。
两点透视空间的真高线（两面墙体的转折线）属于画面最远处的线，因此在画的时候不要过长，以免近处的物体画不开，一般占到纸面中间1/3左右即可。
真高线定位过长，构图会显拥挤，近处物体不能刻画全面，空间进深较弱。
合理安排真高线的位置及大小，能全面地表现空间整体，使进深感得到完整体现。
问题2：墙体透视线的斜度。
在这里要注意，由于视平线定位在真高线中线靠下的部位，因此，天花板的两条透视线斜度较大，地面的两条透视线斜度较小。
正确的墙体透视线定位错误的墙体透视线定位问题3：两点透视的灭点。
两点透视的灭点非常重要，一般情况下，定位两个灭点要离真高线稍远些，如果过近，那么画出来的图面会显得视角变形。
两个灭点离得过近，导致空间视角变形。
两个灭点离得较远，空间视角显示正常。
当某一面墙的物体需要重点表达时，我们就需要将这个重点墙面的透视画得相对小一些，以便让这面墙及物体显示得更加全面些，而另一面墙体的透视就会显得较大。
归结到透视上也就是说，透视较小的那面墙的灭点离真高线的间距较远，透视较大的那面墙的灭点离真高线的间距较近。
由于空间类型不同，有时候避免不了灭点会被定在图纸以外。
当遇到此种情况的时候，我们一定要首先定位好视平线的位置，然后根据两个墙面上的4条透视线来进行透视上的比较。
例如，在视平线以上或者以下的透视线，可以把两面墙体天花板和地面的透视线定义成最大斜度，在这几条斜线与视平线的范围之内，越是靠近视平线，其透视线的斜度越小，反之越大。
这种方法虽不能保证透视绝对性的精准，但是对于徒手表达来说，也算是一种快速感觉透视的最佳方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在建筑画绘制的过程中，除了一点透视外，最常用的是两点透视，建筑一般是较大体量的物体，因此，对于绘制高层建筑和表达大空间时，时常会用到。
两点透视表现要点：
1、两点透视是建筑表现中最常用的透视。
2、确定视平线注意保持水平，不能歪斜。
3、注意画面中的两个消失点，所有的透视线连接那两个点。
4、所有竖向高度线保持垂直。
两点透视建筑解析示例1、
要点一：首先确定视平线的高度，在连接建筑的结构线可以确定画面上的消失点的位置。
此步骤要注意找画面上的消失点是在图片上进行简单连接。
要点二: 用概括的方法，把建筑看成多个几何体的组合，然后连接消失点；主体建筑和一些凸凹部分的透视都要认真刻画，根据建筑高低不同决定消失线的倾斜角度，离视平线越远倾斜角度越大。
此步骤要注意画面的取舍处理，要以建筑为主去刻画。
要点三：这一步要丰富画面效果，不仅把建筑光影关系处理好，还要注意周围环境对建筑的影响；一定要有黑白的对比和疏密的对比，主观处理这些关系很重要；画面的上下、左右均衡很关键，它决定了画面的稳定感和作画者的审美能力。
这一步骤主要是画面的艺术处理和氛围的表达。
两点透视建筑解析示例2、
要点一：首先确定视平线的高度，在连接建筑的结构线可以确定画面上的消失点的位置。
此步骤要注意找画面上的消失点是在图片上进行简单连接。
要点二: 用概括的方法，把建筑看成多个几何体的组合，然后连接消失点；主体建筑和一些凸凹部分的透视都要认真刻画，根据建筑高低不同决定消失线的倾斜角度，离视平线越远倾斜角度越大。
此步骤要注意画面的取舍处理，要以建筑为主去刻画。
要点三：这一步要丰富画面效果，不仅把建筑光影关系处理好，还要注意周围环境对建筑的影响；一定要有黑白的对比和疏密的对比，主观处理这些关系很重要；画面的上下、左右均衡很关键，它决定了画面的稳定感和作画者的审美能力。
这一步骤主要是画面的艺术处理和氛围的表达。
