FORESEE霍斯车库卷帘门行程调节
系列车库门遥控器使用说明(带图解)
车库门发展到现在主要分为遥控、感应、电动、手动几种，而车库门遥控器[1]即为远程控制车库门启闭的装置。
一般来讲，车库门遥控器通常采用遥控器中的无线电遥控器，而非红外遥控器，因为与家电常用的红外遥控器相比，无线电遥控器拥有以下的优点，无线电遥控器是用无线电波来传送控制信号的，它的特点是无方向性、可以不“面对面”控制、距离远（可达数十米，甚至数公里）、容易受电磁干扰。
在需要远距离穿透或者无方向性控制领域，比如车库门遥控控制、工业控制等等，使用无线电遥控器较易解决。
下面对无线遥控器做一个简单的介绍：无线遥控器（RF Remote Control）是利用无线电信号对远方的各种机构进行控制的遥控设备。
这些信号被远方的接收设备接收后，可以指令或驱动其它各种相应的机械或者电子设备，去完成各种操作，如闭合电路、移动手柄、开动电机，之后再由这些机械进行需要的操作。
作为一种与红外遥控器相补充的遥控器种类，在车库门、电动门、道闸遥控控制，防盗报警器，工业控制以及无线智能家居领域得到了广泛的应用。
常用的无线电遥控系统一般分发射和接收两个部分。
发射部分一般分为两种类型，即遥控器与发射模块，遥控器和遥控模块是对于使用方式来说的，遥控器可以当一个整机来独立使用，对外引出线有接线桩头；而遥控模块在电路中当一个元件来使用，根据其引脚定义进行应用，使用遥控模块的优势在于可以和应用电路天衣无缝的连接、体积小、价格低、物尽其用，但使用者必须真正懂得电路原理，否则还是用遥控器来的方便。
接收部分一般来说也分为两种类型，即超外差与超再生接收方式，超再生解调电路也称超再生检波电路，它实际上是工作在间歇振荡状态下的再生检波电路。
超外差式解调电路与超外差收音机相同，它是设置一本机振荡电路产生振荡信号，与接收到的载频信号混频后，得到中频（一般为465kHz）信号，经中频放大和检波，解调出数据信号。
由于载频频率是固定的，所以其电路要比收音机简单一些。
电动卷帘门调试方法
电动卷帘门是常见于工厂、车间、物流等区域的隔离门，由于其使用电机启动的特性，需要做好调试，以防万一。
在卷帘门电机端,上下有两个六角形的调节螺栓(六角形的内螺栓)并有上下、左右箭头指示,这个就是限位调节器,也就是开门和关门卷轴的运转方向。
⑴在MCC处相应的电动卷帘门单元抽屉上将开关打到控制回路处。
⑵送电后，检查调试控制回路。
首先检查电动卷帘门开关位置，然后看灯光回路是否正常。
一般情况电动卷帘门在中间位时，红、绿灯全亮；阀门全开时，红灯则处于亮状态；阀门全关则绿灯亮。
若阀门为中小型阀门，则建议用手动将阀门开关行程调好。
若阀门为大型阀门，过沉，则建议用电动点动方法将开关行程调好。
调阀门开关行程时，以开行程为例：先将阀门摇至全开位，倒回手柄的1/2圈，然后用螺丝刀将行程调节螺钉按至底部右旋一下（有些阀门则是将螺钉顺时针旋到底部）将螺钉卡住，然后调节开行程转钮，调至行程开关动作，然后将螺钉松开或左旋至顶部。
关行程开关也用同样方法调出。
⑶开关行程调好后，同时检查MCC灯光是否⑷将阀门摇至中间位（或用电动），按下MCC处相应单元开按钮，则开接触器吸合。
按下停按钮，则开接触器断开；按下关按钮，则关接触器吸合，按下停按钮，则关接触器断开。
⑸控制回路调试完后，在MCC抽屉上将开关打到动力回路处。
⑹然后点动开按钮，检查电机转向。
若阀门向开方向运动，则电机线接线正确。
若阀门向关方向运动，则将开关拉下，为了MCC的接线美观和颜色统一，规定统一在电动卷帘门内将两芯电机线互倒。
⑺重新合闸，按开关按钮，检查电机转向。
⑻按开、关按钮将电动卷帘门开关操作各一次，检查电动卷帘门有无卡涩现象，听电机声响是否为正常音。
若阀门过沉，电机则有憋音，而且电机很快会发热，这时，则应停下，请机务检查电动连杆机构有无异常。
⑼将阀门开、关到位，用万用表检查开关反馈是否正常，若有必要则进行调整开关反馈开关。
⑽在继电器柜处进行开、关回路短接，模拟软操指令发出，检查软操回路是否正常，并在端子柜量取开关反馈看是否正常。
霍斯车库门调试说明书
霍斯F-330车库门开门机调试说明书来源:车库门时间:2013-07-25 14:02调试方式非专业人员禁止调试、调试准备1移动门板，直致离合器锁上，以使开门器在调试过程中可直接牵动门板。
2接上电源，照明灯亮。
电机发出“嘟” 一声，显示窗口出现0字并循环转动。
（注意：当用户进入程序三分钟后不按键，程序会自动退出；另当设置程序错误时，可先将电源关闭，再开启，按以下步骤重新设置。
）二、显示模式CD +S遥控配码消码键。
P功能键与储存“ +”“ - ”调节键1上行程设置点按p键不放手（约5秒），“嘟”一声显示屏出现1，按“ + ” / “- ”键设置上行程，设置完毕按p键，储存并显示“ 2”。
2下行程设置S ■=■丄■」n厂At按“ + ” / “-”键设置下行程，设置完毕按p键。
储存并显示“ 3”3运行阻力曲线跟踪自动下降。
在此过程，电脑自动跟踪运行阻力，编写阻力曲线。
（一般用户此时再按p键不放手，5秒后显示“0”，即可退出设置程序，完成开门器的基本设置）。
按下遥控器开门器可正常运行（注：用户必须完成以上调试步骤后退出程序，所有设置才有效）4阻力设置。
注：出厂时已设置，默认第四级，一般用户无须此设置点p键，显示屏出现4再按“ + ”键，或“-”键设置阻力完毕后按p键，储存并显示“ 5”。
（注：用户选择反弹力过大或过小会影响车库门运行不稳定）5遥控上下键切换（备注：此功能可用一个遥控器上的不同按键控制2台开门器）按“ + ”键，上键控制车库门。
按“-”键，下键控制车库门，点按p键出现66自动关门功能点按“ + ”键2次，出现1表示自动关门开启。
按“-”键出现0表示关闭。
自动关门功能开启后，过5分钟开始自动关门。
关门前20秒，蜂鸣器响及指示灯闪烁。
车库门电机调试方法
赛科门控车库门电机的调试方法及注意事项一、车库门电机的调试注意事项：1、在进行任何行程、力矩调节节前，必须仔细检查下列各项：2、必须正确连接红外光电开关或其短接跳线。
二、车库门电机的调试方法1.校准遥控器编码在驱动器面板上的"LEARN"键为遥控器的功能键，先后可进行以下操作：A、删除内码：按住接收机编码按键"LEARN"不放，对应的"LEARN"指示灯亮，直至指示灯灭（约8秒），放开按键，表示删除内码成功。
B、编码：按下接收板上编码按键"LEARN"约两秒，对应的"LEARN"指示灯亮，接着连续按发射机同一按键两次，指示灯开始快速闪亮几秒钟，表示编码成功。
如需增加发射机，再重复上述编码过程即可。
2.学习开门、关门行程按住驱动器面板上的"LEARN"键约4秒，当对应的"LEARN"绿色指示灯开始闪亮，则表明已经进入开门限位的调整状况：按“UP_（+）”或“DOWN_(-)”键，把门体调整到适当的开门限位位置，然后再"LEARN"键确认。
开门限位确定后"LEARN"绿色指示灯将自动熄灭，红色指示灯闪亮，表明系统已进入关门限位的学习状态：分别按“UP_（+）”或“DOWN_（-）”键，把门体调整到适当的关门限位位置，然后再"LEARN"键确认。
此时"LEARN "红色灯将熄灭，行程限位的手动调整过程完毕，随后进入开关门自动演示模式：当门体自动进行一次完整的开门、关门运行后，门机将在关门限位处停止，"LEA RN"红色指示灯亮；则表明行程学习完毕，系统可以正常使用。
3.测试驱动装置对障碍物的反应特性1）启动门到开位；赛科门控2）如果在门下平放一个125px*250px的物体；3）启动门到关位，一接触到物体门应停下来，然后在2秒钟后返回，直到全开的位置。
车库门遥控器编码和对码方法
车库门遥控器编码和对码方法(总2页)-本页仅作为预览文档封面，使用时请删除本页-车库门遥控器编码和对码方法假如是原遥控器丢失，为了安全起见，遥控器对码前一定要清除解码芯片储存记忆的原来的遥控器。
假如操纵职员怕对不上码，可以先不清除，能对上码之后再清除，这样的话就保险。
留意，原来的遥控器也重新对码。
按遥控器学习键，指示灯亮后松手，连续按遥控器，门动后学习完成。
入口索玛按下对码键指示灯亮后松手连续按遥控器，门动后学习完毕。
紫金打开室内的手动控制盒里面有一个按键，按一下这个键手动控制盒里有一个红灯常亮，按几下手中的遥控器红灯闪亮遥控器匹配完成。
地球电动白钢伸缩门（动弹码：限位设置：按一下控制面板上的PRG红色按钮，蜂鸣器响，按住遥控发射器上的按钮，车库门执行开门，松开按钮门即会休止开门；当开门到您以为合适的开门位置时，即松开遥控器发射器的按钮，此时按一下PRG红色按钮，蜂鸣器停响，此开门位置就会自动储存在电脑芯片中，关门位置确定，并退出限位设置。
如开关位置设置的不理想，可重复上述步骤重新进行设置。
遥控发射器学习：按一下控制面板上的ＬＥＡＲＮ红色按钮，“LED１”灯亮，然后按一下遥控发射器的想要使用的按钮学习完成，此时此按钮可以进行对门体的操纵了。
假如想继承学习遥控发射器其他按钮，请重复上述步骤;假如要增加发射器，也请按以上步骤进行重复学习，最多可学习只发射器。
假如LED 亮秒后就灭，则该发射器学习失败，需要重新进行学习。
ACDC开门机遥控发射密码清除：一直按住控制板上的“ＬＥＡＲＮ”红色按钮，“LED１”灯由亮到灭，表示清除成功。
密码清除后，遥控发射器都的能进行工作，必需重新进行学习后方可进行操纵。
为使您的财产更安全，请务必在安装好开门机后，对遥控密码进行清除，然后再重新进行学习。
ACDC枫叶遥控器清码：按住对码键待指示灯熄灭清码完成。
枫叶遥控器的匹配：按下对码键松手然后连续按几下手中的遥控器门动学习完成。

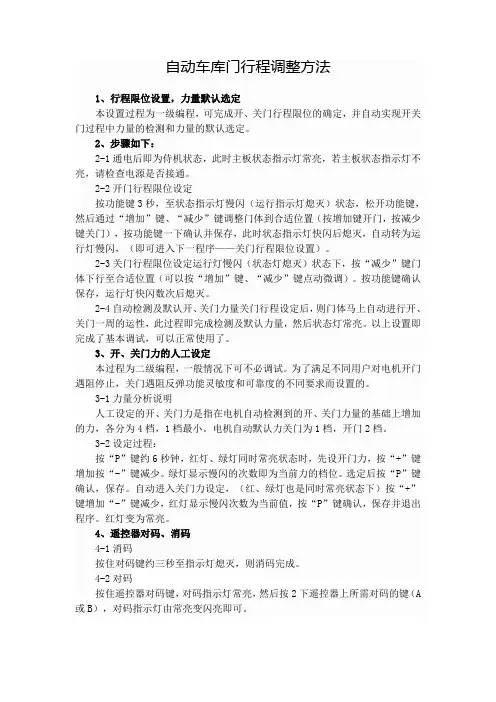

自动车库门行程调整方法
自动车库门行程调整方法1、行程限位设置，力量默认选定本设置过程为一级编程，可完成开、关门行程限位的确定，并自动实现开关门过程中力量的检测和力量的默认选定。
2、步骤如下：2-1通电后即为侍机状态，此时主板状态指示灯常亮，若主板状态指示灯不亮，请检查电源是否接通。
2-2开门行程限位设定按功能键3秒，至状态指示灯慢闪（运行指示灯熄灭）状态，松开功能键，然后通过“增加”键、“减少”键调整门体到合适位置（按增加键开门，按减少键关门），按功能键一下确认并保存，此时状态指示灯快闪后熄灭，自动转为运行灯慢闪，（即可进入下一程序——关门行程限位设置）。
2-3关门行程限位设定运行灯慢闪（状态灯熄灭）状态下，按“减少”键门体下行至合适位置（可以按“增加”键、“减少”键点动微调）。
按功能键确认保存，运行灯快闪数次后熄灭。
2-4自动检测及默认开、关门力量关门行程设定后，则门体马上自动进行开、关门一周的运性，此过程即完成检测及默认力量，然后状态灯常亮。
以上设置即完成了基本调试，可以正常使用了。
3、开、关门力的人工设定本过程为二级编程，一般情况下可不必调试。
为了满足不同用户对电机开门遇阻停止，关门遇阻反弹功能灵敏度和可靠度的不同要求而设置的。
3-1力量分析说明人工设定的开、关门力是指在电机自动检测到的开、关门力量的基础上增加的力，各分为4档，1档最小。
电机自动默认力关门为1档，开门2档。
3-2设定过程：按“P”键约6秒钟，红灯、绿灯同时常亮状态时，先设开门力，按“+”键增加按“-”键减少。
绿灯显示慢闪的次数即为当前力的档位。
选定后按“P”键确认，保存。
自动进入关门力设定，（红、绿灯也是同时常亮状态下）按“+”键增加“-”键减少，红灯显示慢闪次数为当前值，按“P”键确认，保存并退出程序。
红灯变为常亮。
4、遥控器对码、消码4-1消码按住对码键约三秒至指示灯熄灭，则消码完成。
4-2对码按住遥控器对码键，对码指示灯常亮，然后按2下遥控器上所需对码的键（A 或B），对码指示灯由常亮变闪亮即可。
车库门行程调整 遥控器对码
DOUBLEWIN车库门行程调整+遥控器对码车库门行程调整：1.按UP、DOWN使门到完全关闭位置。
2.长按P键直到灯快速闪烁，按S键，门自动走动到门全开位置，马上单按S键；门自动向下走，直到门完全关闭位置，立刻单按S键。
3.门自动走到全开位置，然后自动回到全关位置。
4.灯关闭，调节行程完毕。
遥控器对码：1.长按P键，直到灯慢速闪烁。
2.按遥控器手柄按键2下。
3.等灯灭，对码完成4.清码（长按慢速闪烁，啥也不干）未验证。
按住电机外壳上P键，听见有咔哒声音的时候，离开电机一米半，按4下遥控器。
ok锁扣连接，关门位置，锁扣从后向前用遥控，遥控锁扣贝迪遥控器：贝迪遥控器的匹配：按LC键然后按手中的遥控器任意键即可！贝迪遥控器的清码: 按LC键不放，超过四秒清除源码！贝迪开机行程的调节: 按住C键3秒以上，显示门体向下运行到位置时按C键，门体上行待合适处再按C键，显示H设定完毕。
巨光遥控器：在巨光开门机上有个很大的按键是调行程的。
而遥控器的学习按键在电机的电路板上，我们需要打开开门机的外壳，就可以看到电路板上的学习遥控器的按键，按一下这个按键再连续按手中的遥控器车库门动了就说明这个遥控器已经学习上了。
巨光电机688、588型行程：按住设定键（J）3秒直到限定灯慢闪（K），这时按住开门键（I）门体走到合适位置松手，这时指示灯快闪几下变慢闪，再按住开门键（H）直到门体合适位置松手，调好后按设定键这时快闪几下变慢闪。
亿德亿德遥控器的匹配：先切断电源然后再接上，按K3键然后连续按两下遥控器匹配完成。
亿德的行程调节：按住K1车库门向上移动到适合的位置时按手中的遥控器上限位学习完成。
然后松开k1按键。
然后按住K2车库门向下移动到合适的位置时按手中的遥控器下限位学习完成。
然后松开k2键。
调节完成。
杜文遥控器的匹配：按一下P键然后连续按手中的遥控器直到门动为止（可能需要按十几下遥控器）。
行程的调节方法1：在杜文开门机上有两个按键“+”和“—”，先按住+键待门向上移动到合适的位置时松手，按下手中的遥控器下限位学习完成。
电动卷帘门调试方案及技术措施
电动卷帘门调试方案及技术措施
随着现代科技的发展，电动卷帘门在各个领域得到了广泛应用，成为现代建筑设计不可或缺的一部分。
为了确保电动卷帘门正常运行，我们需要制定一份电动卷帘门调试方案及技术措施。
1. 调试方案
在进行电动卷帘门调试之前，需要先检查电动卷帘门的各个部
件是否正常运行，包括电机、电控箱、红外线遥控等。
- 步骤一：调试电机。
通过控制手柄或面板，调整电动卷帘门
的上升、下降和停止功能。
- 步骤二：调试电控箱。
通过控制电控箱的开关，检查电机是
否正常工作。
- 步骤三：调试红外线遥控。
通过红外线遥控，检查电动卷帘
门是否按预期操作。
2. 技术措施
电动卷帘门在使用过程中可能会出现各种问题，需要及时采取技术措施进行维修。
- 技术措施一：电机故障。
如果电动卷帘门的电机出现故障，需要关闭电源并检查电源线路是否松动或烧毁。
- 技术措施二：光电开关故障。
如果电动卷帘门的光电开关出现故障，需要检查线路是否正常并更换故障部件。
- 技术措施三：红外线遥控故障。
如果电动卷帘门的红外线遥控出现故障，需要更换电池或更换遥控器。
在正常使用电动卷帘门的同时，也需要根据不同的使用环境及时进行保养和维护，以延长电动卷帘门的使用寿命。
以上就是本次电动卷帘门调试方案及技术措施，希望能对使用电动卷帘门的朋友们有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FORESEE霍斯车库卷帘门行程调节
（一）电机行程调节
按住P键不松手6秒左右，出现“嘟”的一声，屏幕上显示数字1，松开P键，按住+键不动，门开始上升，到达合适位置后，松开+键，开门上限调节完毕。
紧接着再按一次P键，屏幕上显示数字2，按住-键，直至门下降至合适位置松开-键，关门下限调节完毕。
按P保存即可。
（二）取消遥控器手柄
长按S键，所有遥控器手柄均取消。
【上行程：按住P键（约五秒），显示1，按+或-键设置上行程，设置完毕按P 键，储存并显示2.下行程：按+或-键设置下行程，设置完毕按P键，储存并显示3】
霍斯
电机表面有一个S键,按1-2秒钟以后数码管闪动,离开电机一米以外,连续按4下遥控器上面按键,OK,配码成功.。
