光端机接线图
光端机使用说明
光端机（NetRing600）在小区短信中的使用说明前言：光端机在小区短信系统中的主要作用是将移动网络中MSC与BSC之间用光传输方式进行传输的A接口信令进行采集（不影响移动现网运行）并将采集到的A接口信令转换成普通的2M输出。
据此下面进行此设备的使用说明。
1、设备简介1.1 NetRing600硬件系统：NetRing600的整机结构按照19英寸标准进行设计，整机高度仅为1U（44.45mm）。
1.2 NetRing600板位说明：图中PWR-A为主用电源板位，PWR-B为备用电源板位，IU1为系统板位，IU2为扩展板位。
1.2.1 IU1系统板位的面板接口和指示灯如下图所示：面板上各种标识的说明如下表所示：IU2系统板位的面板接口和指示灯如下图所示：面板上各种标识的说明如下表所示：由于小区短信在整个系统中只是复接A接口信令，所以在实际应用中只用RX接口，TX接口空闲。
外部接口说明：BV35T02 使用DB68 高密度接插件，其面板接口如下图所示：1.2.2 电源板NetRing600支持-48V DC和220V AC。
对于–48V DC 电源，电源板允许的输入电压范围是-36V～-72V；对于220V AC 电源，电源板允许的输入电压范围是176V～264V；–48V电源板备份状态下的面板示意图220V AC 电源板的面板示意图1．3设备典型配置类型1：类型2：2、光端机在小区短信中原理应用下图为光端机在小区短信中的物理使用示意图。
在图中小区短信从移动现网的传输A接口信令的光纤中用分光器（95：5）将A接口信令从现行网络中以光的形式复接出来。
复接出的光进入光端机后进行“光转电”转换，从而输出带A接口信令的电传输的普通两兆。
3、光端机配置光端机软件配置程序为绿色软件，无须安装。
在win2000或者win2003系统下可以对光端机进行配置。
配置时硬件环境：设备安装并加电完成；复接A接口信令的光纤接入RX后IU1和IU2的ALM（红色）灯灭和OUT（绿色）灯亮，此状态显示复接传输A接口信令的光纤成功；用交叉网线将光端机的10BASE-T接口和笔记本的网口连接。

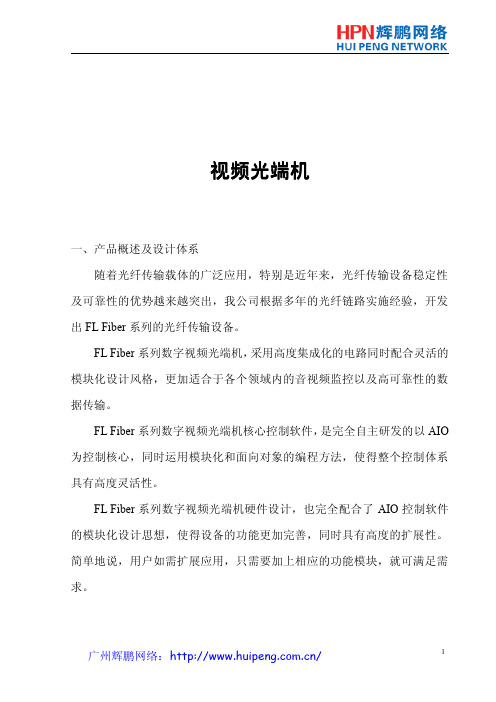

视频光端机1
五、技术参数
电气参数 广州辉鹏网络：/
6
视频输入/输出阻抗 视频输入/输出幅值 微分增益 微分相位 视频接口 数据接口 数据速率 视频带宽 信噪比 电源 <1% <0.7° BNC RJ45
75Ω 1Vp-p
0-100Kbps 2Hz～10MHz±3dB >67dB(典型值) ±5VDC 1.5A(T&R)
三、产品结构及接口部件名称
1、 产品结构 FL Fiber 系列光端机由以下部分组成： 光端机接收机 光端机发射机 光端机电源 （用户根据需求选择独立供电的开关电源或集中供电的电源机箱） 2 、面板标识 广州辉鹏网络：/
2
（1）光端机接收机 ： � Power ：电源指示灯：常亮，表示电源工作正常；不亮，需检查供电。 � Link � Data ：常亮，表示光器件工作正常。 ：常亮，表示数据连接正常；不亮，需检查接线正确性。 闪烁，表示数据正常传输；不闪烁，需验证数据协议。 � V* ：常亮，表示视频工作正常；不亮，需检查线路以及显示设备。
3
� 单纤或双纤传输方式； � 可以在城市环网的上下波分复用的光纤链路上传输；
四、设备安装
1、 安装前准备工作 （1）检查光纤链路通断情况； （2）测试摄像机、监视器、控制单元、音频设备等； （3）如设备安装在室外，需要检查防雷部件； （4）光端机连接完毕之前，必须切断电源 2、 设备安装 （1）光纤连接 根据光端机的 Opt 接口类型选择使用的光纤跳线接头的类型；连接时 用力均匀，并对准卡口。 如图所示：
物理参数 广州辉鹏网络：/
7
电源要求 尺寸（mm ） 重量 工作温度 相对湿度 平均无故障时间
±5VDC
1.5A(T&R)（我公司免费配带电源）
光端机和PCM指示灯含义
L/R LOS光接收信号丢失告警灯（红）：本端光接收信号丢失时，告警 灯常亮；对端设备光接收信号丢失时，闪烁。
LERR本端光接收信号错误告警灯（黄）：当光接收帧失步时或光接收误 码数超过10-3级别时，灯亮。
RERR远端光接收信号错误告警灯（黄）：指示远端设备的接收信号告警， 意义同上。
开关 电源
RAISECOM
右边第一路E1与PCM前 面板第一路E1相对应
语音接口
V-35接口
以太网接口
光丢失告警
光路错误告警
E1 丢失告警
电源灯
光纤接口
E1 接口
L/RLLOS
PWR
RERR OUT
IN
RLOS
RC802-30B光端机前面板示意图
E1支路丢失告警：
LLOS本端 E1支路丢失告警灯（红）：当E1支路接收信号丢失时，常亮 RLOS远端 E1支路丢失告警灯（红）：指示远端设备E1告警，意义同上。
PCM指示图：（上图为前面板图 下图为后面板图）
与光端机连接对应的E1指示灯，此次农行工程使用的第一路E1，所以当PCM 与光端机连接正常时，从左往右数，第四列指示灯应该灭掉
运行正常时亮闪
拨码开关，不用注意 网管口，不用注意
电源开关
打开
关闭
MCUS
CHU
DATA
电话摘机时亮 路由器运行正常同时闪同时灭
海康威视DS-3S系列HD-SDI光端机用户手册说明书
DS-3S系列综合平台HD-SDI光端机用户手册杭州海康威视数字技术股份有限公司技术热线：400-700-5998UD.6L0103D0063A01非常感谢您购买我司产品，如您有任何疑问或需求请随时联系我们。
本手册适用于以下产品：本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。
我司将根据产品功能的增强或变化而更新本手册的内容，并将定期改进及更新本手册中描述的软硬件产品。
更新的内容将会在本手册的新版本中加入，恕不另行通知。
本手册中内容仅为用户提供参考指导作用，不保证与实物完全一致，请以实物为准。
本手册中提到的部件、组件和附件仅作说明之用，不代表购买机型的配置，详细配置请以装箱单为准。
0100001021128安全使用注意事项此内容的目的是确保用户正确使用本产品，以避免危险或财产损失。
在使用此产品之前，请认真阅读此说明手册并妥善保存以备日后参考。
如下所示，预防措施分为“警告”和“注意”两部分：警告：无视警告事项，可能会导致死亡或严重伤害。
注意：无视注意事项，可能会导致伤害或财产损失。
事项提醒用户防范潜在的死亡或严重伤害危险。
事项提醒用户防范潜在的伤害或财产损失危险。
警告在本产品安装使用中，必须严格遵守国家和使用地区的各项电气安全规程。
请使用正规厂家提供的电源适配器，供电电源要求为DC12V/1A。
在接线、拆装等操作时请一定要将电源断开，切勿带电操作。
如果设备工作不正常，请联系购买设备的商店或最近的服务中心，不要以任何方式拆卸或修改设备。
（对未经认可的修改或维修所导致的问题，本公司不承担责任）。
光端机的光器件所产生的光源能对人的眼睛产生永久性伤害，切勿用眼睛直视光端机的光器件和通电状态下光端机的光纤接口。
在光端机上插拔光纤时，切断电源。
注意请不要使物体摔落到设备上或大力震动设备，并使设备远离存在磁场干扰的地点。
避免将设备安装到表面震动或容易受到冲击的地方。
（忽视此项可能会损坏设备）请不要在高温（超过75℃）或低温（低于－40℃）或高湿度地点安装设备。
RS485 RS232 光纤接线及接线头
保持温度和湿度设计条件对于数据机房的平稳运行至关重要。
设计条件应在22℃~24℃(72℉～75℉)和35%~50%的相对湿度(R.H.)。
1.从接线上，RS232是三线制，RS485是两线制；2.从传输距离上，RS232只能传输15米，RS485最远可以传输1200米；3.从速率上，RS232是全双工传输，RS485是半双工传输；4.从协议层上，RS232只支持点对点通讯(1:1)，RS485支持总线形式通讯（1:N）；RS-485最大的通信距离约为1219m，最大传输速率为10Mb/S，传输速率与传输距离成反比，在100Kb/S的传输速率下，才可以达到最大的通信距离，如果需传输更长的距离，需要加485中继器。
RS-485总线一般最大支持32个节点，如果使用特制的485芯片，可以达到128个或者256个节点，最大的可以支持到400个节点。
RS485接口连接器采用DB-9的9芯插头座，与智能终端RS485接口采用DB-9（孔），与键盘连接的键盘接口RS485采用DB-9（针）。
RS-232-C标准规定，驱动器允许有2500pF的电容负载，通信距离将受此电容限制，例如，采用150pF/m的通信电缆时，最大通信距离为15m；若每米电缆的电容量减小，通信距离可以增加。
传输距离短的另一原因是RS-232属单端信号传送，存在共地噪声和不能抑制共模干扰等问题，因此一般用于20m以内的rs232（9针）接口通信。
连接器的机械特性连接器：由于RS-232C并未定义连接器的物理特性，因此，出现了DB-25、DB-15和DB-9各种类型的连接器，其引脚的定义也各不相同。
下面分别介绍两种连接器。
（1）DB-25：PC和XT机采用DB-25型连接器。
DB-25连接器定义了25根信号线，分为4组：①异步通信的9个电压信号（含信号地SG）2，3，4，5，6，7，8，20，22 ②20mA 电流环信号9个（12，13，14，15，16，17，19,23，24）③空6个（9，10，11，18，21，25）④保护地（PE）1个，作为设备接地端（1脚）注意，20mA电流环信号仅IBM PC和IBM PC/XT机提供，至AT机及以后，已不支持。
光端机安装使用手册
光端机说明书数字式视.音频及控制数据光端机目录1、概要 (2)2、一般安全要求 (2)3、应用场合 (2)4、数字光端机产品分类及产品说明 (3)5、数字光端机技术参数 (11)6、产品技术特点 (12)7、系统连接图 (13)8、安装步骤 (13)9、控制数据、音频信号端口及接口线定义 (15)10、简单故障检查分析与排除2111、 ..................................................................................................................... 附件22一、概要非常感谢您选用我公司生产的高可靠数字视音频及控制数据光传输系统！持续为用户提供优质产品和优质服务是我们的目标。
为确保您正确、安全地使用我们的产品，敬请您在使用前仔细阅读本手册，以减少或避免在安装和使用过程中可能遇到的问题。
视音频光端机因视频路数、音频路数、控制数据路数及其信号传输方向的不同，使光端机的型号繁多。
本手册中将同一基本配置衍生的系列产品归为一个产品组，同一产品组产品的使用及连接方法类同。
对每一产品组就其主要代表性型号的配置及使用连接方法都进行了详细说明。
实际购买的产品在型号、配置上不一定会与说明书列出的严格一致，但都在说明书的范围以内。
请根据产品的基本配置，查找归类的产品组，再进一步详细了解使用及连接方法。
本手册为3500、4500 两大系列产品线所有型号数字视音频及控制数据光端机的通用说明书。
请阅读下列安全注意事项，以避免人身伤害，并防止本产品或与其相连的任何其他产品受到损坏。
为了避免可能发生的危险，本产品只可在规定范围内使用。
只有我公司授权的技术人员方可执行维修。
□使用适当的电源。
仔细核对产品的电源类型以及正负极性。
□正确的连接和断开。
当设备正处于上电状态时，请勿随意连接和断开数据线。
□正确的信号线连接。
光端机工作原理图
光端机工作原理图播幔机所需设备：光缆：芯数2*4\6\8、室内\室外.单棣\多模终端盒：4 口\8 口、12 口\24 口适配器：FC/SC/ST光纤跳线：单模\多模、3米\X采、FC/SC/ST视频光端机=1\2\4\8\16\32路、20-120Km. 485反向数据\音频\开关呈\以太网数据施工部分：熔纤彎光端机的原理光端机是用来将光信号和电信号互相转换的一种设备, 它对所传信号不会进行任何压缩. 它的作用主要就是实现电-光和光-电转换。
电信非压缩光端机，就是将多个E1 （一种中继线路的数据传输标准，通常速率为2.048Mbps,此标准为中国和欧洲采用）信号变成光信号并传输的设备。
光端机根据传输E1 口数量的多少，价格也不同。
一般最小的光端机可以传输4个E1，目前最大的光端机可以传输4032个E1。
工程应用中一般也把视频光端机称为光端机。
光端机的种类光端机分 3 类：PDH，SPDH，SDH。
，准同步数字系列）光端机是小容量光端机，一般是成对应PDH( Plesiochronous Digital Hierarchy用，也叫点到点应用，容量一般为4E1，8E1，16E1SDH（Synchronous Digital Hierarchy ，同步数字系列）光端机容量较大，一般是16E1到4032E1。
SPDH（Synchronous Plesiochronous Digital Hierarchy ）光端机，介于PDH和SDH之间。
SPDH是带有SDH（同步数字系列）特点的PDH传输体制（基于PDH的码速调整原理，同时又尽可能采用SDH中一部分组网技术）。
监控术语的话,那就是视频光端机,传输视频为主及其他数据,音频, 开关量,以太网电话等信号的光电转换传输设备,他的本质是:光电转换传输设备;放在光缆的两端,一收一发,顾名思义光端机;所以广义上讲,基于光纤网络用于传输信号的光电转换设备都可以称为光端机.以此分类用于电信上传输信号（也有压缩的视频）的压缩光端机与用于监控和广播电视行业的非压缩的视频光端机.通常所说的光端机是传输视频的非压缩光端机.视频光端机在中国的发展是伴随着监控发展开始的.光端机从模拟走向数字从上个世纪80年代末模拟光端机开始进入中国应用，到2001年开始数字光端机的出现；演绎了经济发展带动科学技术进步，科学技术推动经济发展的过程。
VGA光端机价格及连接图
深圳市必扬光电技术有限公司，由一支有十多年行业经验的专家团队组成，致力于光纤视频、音频、数据、网络产品的开发、生产和销售，拥有独立自主知识产权，主导产品为SD/HD/3G 高清SDI光端机、高清VGA光端机系列、CCTV闭路电视视频监控1-128 路数字视频光端机系列、RS485码分配器，并可提供OEM（ODM）服务。
更多产品信息欢迎登陆/。
特色产品1、SDI光端机（高清1080P)SD/HD/3G SDI光端机产品最早为广电行业客户开发使用，应用于电视台演播厅，大运会直播现场，后来延伸至1080P高清监控领域，可带反向控制数据；速率是1.485G（也称1.5G，对应SMPTE-292M标准，支持720P）和2.97G （也称3G，对应SMPTE-424M标准，支持FULL HD全高清1080P）。
目前市面上号称能做SDI光端机的厂商很多，但是绝大部分产品不能通过SDI病态码测试，传输规格码率信号的时候勉强可用，但是传输不规则码率信号的时候问题立即体现，在1.5G速率下（720P或1080i应用）出现问题的概率低一些，在3G速率下（1080P应用）出现问题的概率高，主要表现为高清视频传输过程中时而出现闪屏、黑屏、蓝屏，不能保证画面连续流畅播放，导致这些问题的原因主要有二：其一，采用的高清SDI光端机方案不成熟或者设计缺陷，这个原因占小部分；其二，成本因素，市面上大部分的SDI光端机采用普通SFP光模块，即用1.25G速率和2.5G速率的数字SFP光模块来代替SDI光端机专用VIDIO SFP光模块，这样不可避免传输码率不规则的时候出现大量误码。
高清SDI光端机的应用领域有较高的画面质量要求，自然不可容忍画面不流畅，所以应采用高清SDI光端机专用VIDIO SFP光模块，才能保证高清图像传输过程中无闪屏、黑屏蓝屏等现象。
更多产品信息请登陆/cp_view.asp?id=280。
2、VGA光端机（高清1080P)VGA光端机目前市场上主要有两种技术方案，其一是高清VGA光端机，使用无压缩无延时技术，使用四芯光纤来传输一路高清VGA信号，用到4个激光器来分别传输R、G、B、CK（R G B为红绿蓝三基色，CK为时钟）信号，VGA光端机信号带宽可达到4.95Gbps(Max)，支持最高分辨率---1920*1200（60Hz），可以轻松达到1080P要求，这种方案专门用于传输高清级别的视频信号，局限性是需要用四芯光纤来传输，占用较多光纤资源，但是目前四芯光缆非常经济，应该不会导致工程造价成本高，能提供这种高清VGA光端机如深圳必扬光电；其二是使用压缩编码方式来做，这种做法可以使用一个激光器来做，只需用一根光纤连接，可以带鼠标、键盘、音频接口等，相当于把电脑主机面板延长到远端来操作，但是这种做法也有局限性，由于带宽不足，最高分辩率无法达到高清要求，能支持显示的分辩率也是比较有限，而且图像经压缩处理有有一定的延时，如对图像效果没有很高要求可以选用这种光端机。
图解光缆终端盒、光纤收发器、尾纤、跳线等使用
图解光缆终端盒、光纤收发器、尾纤、跳线等使用图解：光缆、终端盒、尾纤的作用和接法在网络布线中，通常室外（楼宇之间连接）使用的是光缆，室内（楼宇内部）使用的是以太双绞线，那么，楼外的光缆传输媒介与楼内以太网传输媒介之间如何转换？其中，又用到了什么设备？它们的作用是什么？之间的关系又如何呢？如图所示：连接关系：步骤1：室外光缆光缆接入终端盒，目的是将光缆中的光纤与尾纤进行熔接，通过跳线，将其引出。
步骤2：将光纤跳线接入光纤收发器，目的是将光信号转换成电信号。
步骤3：光纤收发器引出的便是电信号，使用的传输介质便是双绞线。
此时双绞线可接入网络设备的RJ-45口。
到此为止，便完成了光电信号的转换。
说明：现在网络设备有很多也有光口（光纤接口），但如果没有配光模块（类似光纤收发器功能），该口也不能使用。
图解：光缆终端盒、尾纤的作用和接法光缆终端盒作用：终接光缆，连接光缆中的纤芯和尾纤。
光缆终端盒内部结构，如图所示。
如图所示，接入的光缆可以有多芯，例如：一根4芯的光缆（光缆中有4根纤芯），那么，这根光缆经过终端盒，便可熔接出最多4根尾纤，即往外引出4根跳线。
上图，只熔接了2根，也就往外引出了2根跳线。
如图所示，这是一根ST接头的单模（外皮是黄色）尾纤。
尾纤：一端有连接头，另一端是一根光缆纤芯的断头。
通过熔接，与其他光缆纤芯相连。
尾纤作用：主要是用于连接光纤两端的接头。
尾纤一端跟光纤接头熔接，另一端通过特殊的接头跟光纤收发器或光纤模块相连，构成光数据传输通路。
一般我们购买不到纯粹的尾纤，而是如图所示的跳线，中间一剪开，便成了尾纤。
尾纤：用在终端盒里，连接光缆中的光纤，通过终端盒耦合器（适配器），连接尾纤和跳线。
跳线：跳纤两头都是活动接头。
起连接尾纤和设备作用。
光缆终端盒是在光缆敷设的终端保护光缆和尾纤熔接的盒子。
光纤耦合器是用于两条光纤或尾纤的活动连接通俗称为法兰盘。
光纤终端盒是一条光缆的终接头,他的一头是光缆,另一头是尾纤,相当于是把一条光缆拆分成单条光纤的设备。
瑞基RA、RQ、RQMⅠⅡⅢ常用接线端子及接线图
瑞基RA、RQ、RQMⅠⅡⅢ常用接线端子及接线图
24V 电源是4 和5 端子，5 为+，4 为—，
36 号端子远程低电压是公共端，所以使用内部24Vdc 时，需要将4、36 短接起来。
40 号端子是远程高电压公共端
35 号端子是开阀
33 号端子是关阀
34 号端子是停止
42、43、44 是故障监视继电器，
42 号端子是公共端
旋钮打到远方且无故障时，42、44 吸合，
不在远方或有故障时，42、43 吸合。
开关到位的反馈信号的常用端子是：
6、7 号端子是关到位反馈，常开点
8、9 号端子是开到位反馈，常开点
开关到位的反馈信号的备用端子是：
10、11 号端子是关到位反馈，常闭点
12、13 号端子是开到位反馈，常闭点
这些都可以在菜单里更改触点功能
调节型接线如下：
阀位电流控制—27，+26
阀位电流反馈—23，+22
如果要使用调节型，则需要将5 和39 进行短接，4 和41 进行短接
干接点的容量：5A，30VDC\250VAC
外部远程控制电压是24V-220VAC\DC，内部远程控制电压是：24VDC
图6-2 形式2：保持式打开/关闭控制，行程可逆，但不能停在中途位置
图6-3 形式3：保持式打开、关闭、停止控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光端机接线图
1A1D接线图：
注意：此图数据为双向（RS485）半双工通信，故无所谓输入与输出，单工使用时只选一向即可，即一个为键盘输入，另一个为球机控制输出。
但不可在同一个端口同时并接一键盘与球机，此接口只是单路数据的半双工通信，即单路双向而已。
2A2D接线图：
注意：此图数据为双向（RS485）半双工通信，故无所谓输入与输出，单工使用时只选一向即可，即一个为键盘输入，另一个为球机控制输出。
但不可在同一个端口同时并接一键盘与球机，此接口只是单路数据的半双工通信，即单路双向而已。
视频监控工程原理图。
