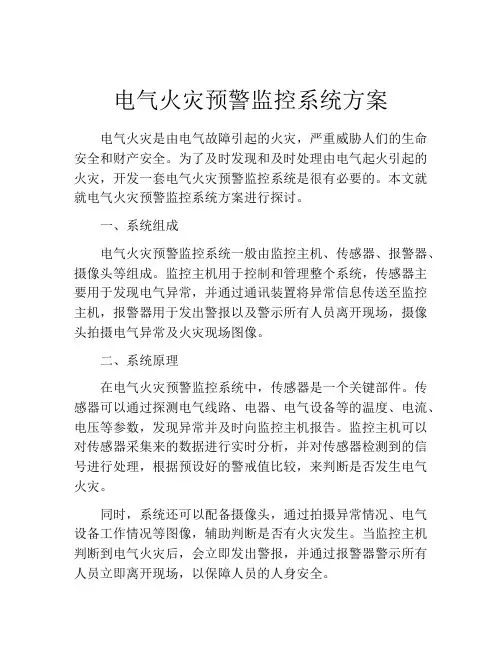

电气火灾预警监控系统方案
电气火灾预警监控系统方案电气火灾是由电气故障引起的火灾，严重威胁人们的生命安全和财产安全。
为了及时发现和及时处理由电气起火引起的火灾，开发一套电气火灾预警监控系统是很有必要的。
本文就就电气火灾预警监控系统方案进行探讨。
一、系统组成电气火灾预警监控系统一般由监控主机、传感器、报警器、摄像头等组成。
监控主机用于控制和管理整个系统，传感器主要用于发现电气异常，并通过通讯装置将异常信息传送至监控主机，报警器用于发出警报以及警示所有人员离开现场，摄像头拍摄电气异常及火灾现场图像。
二、系统原理在电气火灾预警监控系统中，传感器是一个关键部件。
传感器可以通过探测电气线路、电器、电气设备等的温度、电流、电压等参数，发现异常并及时向监控主机报告。
监控主机可以对传感器采集来的数据进行实时分析，并对传感器检测到的信号进行处理，根据预设好的警戒值比较，来判断是否发生电气火灾。
同时，系统还可以配备摄像头，通过拍摄异常情况、电气设备工作情况等图像，辅助判断是否有火灾发生。
当监控主机判断到电气火灾后，会立即发出警报，并通过报警器警示所有人员立即离开现场，以保障人员的人身安全。
三、系统功能1. 自动监测：全面、自动地对电气和电器进行监测，发现异常情况并自动处理。
2. 实时报警：当电气故障引起火灾时，系统将自动触发警报装置，并且向相关人员发送短信、邮件等警示信息。
3. 摄像监控：通过监控视频实时监控电器状态，以帮助现场管理人员更好地抗击火灾。
4. 实时故障诊断：通过诊断或预测系统内可能出现问题的电气设备、线路等，从而提前解决潜在问题，降低电气火灾的风险。
5. 可视化报表：通过系统软件制作图表、报表等数据报表，对系统的运行状态、预警状态、故障状态等信息进行可视化展示与分析。
四、系统优势1. 安全性高：通过实时监测的方式，可以及时发现、排除潜在火灾隐患，保障人员的人身安全。
2. 系统性强：预警监控系统设计合理、逻辑性强，基本上能够监测、预警电气火灾的一切情况，保证了系统的整体性。
电气火灾监控系统工程方案
电气火灾监控系统工程方案一、项目背景随着城市化进程的不断推进，采用电气设备的场所日益增加，而电气设备在长期使用中很容易出现各种故障，如短路、过载、接触不良等，这些故障往往会引发火灾。
因此，配电箱、电缆线路等电气设备需要进行监测和防护，以提高火灾预防和处理能力，保障人身及财产安全。
因此，本工程拟对电气火灾监控系统进行设计和实施。
二、系统组成及功能1. 系统组成该电气火灾监控系统主要由火灾传感器、控制器以及报警显示器组成。
其中，火灾传感器用于监测电气设备的温度和烟雾等环境参数，控制器用于接收传感器信息并进行判断，当监测到异常时，会向报警显示器发送信号，并触发报警装置，同时实时向监控中心发送信息。
2. 功能说明（1）监测功能：系统能够对电气设备周围环境参数进行实时监测，包括温度、烟雾、气体浓度等。
（2）报警功能：当监测到异常参数时，系统能够立即转发报警信号，及时预警火灾风险。
（3）远程监控功能：系统能够连接到监控中心，实现远程监控和管理，保证第一时间了解电气设备的状态并进行处理。
三、系统设计1. 传感器选择及布置（1）温度传感器：选用高精度的温度传感器，能够在电气设备温度发生变化时及时监测到。
（2）烟雾传感器：选用敏感度高，稳定性好的烟雾传感器，能够在火灾初期及时发现烟雾，并进行报警。
（3）传感器布置：根据实际情况，合理布置传感器，确保能够全面监测到电气设备的环境参数。
2. 控制器设计控制器是系统的核心部分，主要负责接收传感器信息、进行判断和处理，并向监控中心发送信息。
控制器采用先进的嵌入式技术，具有高性能和稳定性，同时还能实现远程控制功能，实现对电气设备的远程自动化控制。
3. 报警显示器设计报警显示器采用彩色触摸屏技术，能够清晰显示火灾报警信息及相关图形和数据，并具有触摸屏幕操作功能，方便用户对系统进行监控和操作。
同时还能够实现报警记录的查询和导出功能，方便对火灾报警信息进行分析和处理。
四、系统实施1. 现场调研在开始设计之前，需要对现场进行调研，了解具体的电气设备情况、布局及使用情况，并根据调研结果确定传感器的数量和布置方案。
电气火灾监控系统
电气火灾监控系统施工方案：电气火灾监控系统该系统旨在远程监控城市内各建筑的电气火灾安全状态。
它由电气火灾监控主机、电气火灾监控器、漏电探测器、电流探测器、系统总线、有线网络和电气火灾网络接入模块组成。
电气火灾监控主机是一个装置，用于接收和监控现场电气火灾监控器报警信号。
电气火灾监控器则是一个监控装置，用于接收电气火灾探测器信号，并具有现场报警功能。
漏电探测器采集监测回路的漏电信号（或漏电电流信号）并通过系统总线将信号发送给电气火灾监控器。
电流探测器则采集监测回路各线缆电流信号并通过系统总线将信号发送给电气火灾监控器。
系统总线是电气火灾监控系统与各电气火灾监控器之间的物理传输介质。
有线网络是用于电气火灾监控系统与电气火灾远程服务系统通信的TCP/IP有线传输网络。
电气火灾网络接入模块是用于电气火灾监控系统与电气火灾远程服务系统之间通信的协议处理与转换模块。
监控节点是设置在配电箱（柜）内的现场电气火灾监控器件。
电气火灾监控系统的设置应根据保护对象的使用性质、火灾危险性、疏散和扑救难度等确定。
下列场所应设置电气火灾监控系统：符合GB中规定的保护对象为特级、一级除住宅外的场所；任一层建筑面积大于500㎡且设有火灾自动报警系统的公众聚集场所；住院床位在50张以上的医院，幼儿住宿床位在50张以上的幼儿园，老人住宿床位在50张以上的敬老院、福利院和老年公寓。
电气火灾监控系统应独立设置，可与火灾自动报警系统互联，并应能接入电气火灾远程服务系统。
系统设计应以漏电、温度、电流及电压监控为主，并具有预警功能，能在被监控参数发生异常但未达到监控报警值前发出预报警信号。
6.1.4 电气火灾监控主机需要实时显示监控参数，如漏电数值、温度数值、线缆电流数值、电压数值和报警部位，包括楼层和配电箱编号等。
此外，它应该具备人工在线查询、设定和修改各电气火灾监控器的有关参数，并且应该有实时监控报警和系统故障报警功能。
6.1.5 如果监控节点少于10个，则可以不配置电气火灾监控主机。
电气火灾监控系统施工方案
电气火灾监控系统施工方案
电气火灾监控系统是为了及时发现电气设备异常状态以防止火灾事故的发生而设计的一种安全监控系统。
下面是电气火灾监控系统的施工方案。
首先，需要安装适合的火灾监控设备，如烟感探测器、温度探测器、电气火灾监控主机等。
这些设备应根据项目实际情况来确定数量和位置安装，以确保覆盖范围和监测精度。
其次，需要进行电气火灾监控系统的布线。
布线应考虑设备之间的连接和传输线路的合理性，避免过长的线路和过多的接头，以减少传输信号的衰减和干扰。
然后，需要进行火灾监控设备的安装和配置。
设备的安装应按照设备制造商的要求进行，确保其牢固可靠。
配置方面，需要设置监控设备的工作参数，如报警阈值、联动控制等，以实现实时监测和远程控制。
接着，需要进行火灾监控系统的电气连接和测试。
电气连接应按照系统设计方案进行，确保各设备和主机之间的正常通讯和供电。
测试方面，需要对系统的各个功能进行测试，如报警功能、数据传输功能等，以确保系统的完整性和可靠性。
最后，进行火灾监控系统的调试和验收。
调试方面，需要对系统进行综合调试，包括各个设备的联动控制、远程监控等，保证系统的稳定工作。
验收方面，需要按照相关规定进行验收测试，如火灾模拟测试等，以确保系统符合相关要求。
综上所述，电气火灾监控系统的施工方案包括设备安装、布线、设备配置、电气连接和测试、调试和验收等步骤。
通过科学合理地进行施工，可以确保电气火灾监控系统的正常运行，并及时发现和处理异常情况，减少火灾事故的发生。
电气火灾监控系统技术方案
电气火灾监控系统技术方案1.系统构成-监测设备：安装在电气设备上的温度、电流、电压、烟雾、气体等传感器，用于实时监测电气设备工作状态和环境条件。
-传输设备：采用先进的无线传输技术，将监测设备采集到的数据传输到监控中心。
传输设备可以选择WI-FI、蓝牙、LoRa等技术，根据实际情况选择适合的传输方式。
-监控中心：负责接收传输设备传来的数据，并进行数据分析、报警等处理。
监控中心可以设置在电气设备所在的控制室，也可以通过云端服务器实现远程监控。
2.监测设备选择监测设备是电气火灾监控系统的核心，主要用于监测电气设备的温度、电流、电压、烟雾、气体等参数。
选择合适的监测设备是确保系统可靠性和有效性的关键。
-温度监测：选择能够抗高温、稳定性好的温度传感器，能够准确测量电气设备表面和周围环境的温度。
-电流监测：使用非接触式电流传感器，能够实时监测电气设备的工作电流，确保电流异常即可及时报警。
-电压监测：选择适合的电压传感器，能够准确测量电气设备的工作电压，防止电压过高或过低引发火灾事故。
-烟雾和气体监测：使用独立的烟雾和气体传感器，能够及时监测到电气设备中的烟雾或有害气体，避免火灾进一步扩散。
3.传输设备选择传输设备的选择需要综合考虑监测设备的数量、传输距离、网络覆盖等因素。
-WI-FI：适用于设备数量较少且网络覆盖范围小的场景，可以直接连接到现有的WI-FI网络中进行数据传输。
-蓝牙：适用于设备数量较少且距离较近的场景，可以实现设备之间的直接连接，不需要额外的网络设备。
-LoRa：适用于设备数量较多且传输距离较远的场景，具有广域覆盖和低功耗的优点，但需要建立专用的LoRa网络。
4.监控中心设计监控中心是电气火灾监控系统的核心管理部分，需要具备实时监测、数据分析和报警处理等功能。
-数据接收与存储：监控中心需要能够及时接收传输设备传来的监测数据，并进行存储，以备后续分析和报警。
-数据分析与处理：监控中心可以根据预设的阈值对监测数据进行实时分析，一旦发现异常情况，及时启动报警程序。
电气火灾监控系统施工方案
电气火灾监控系统施工方案1.项目背景和需求分析电气火灾是一种常见的火灾形式，对人身财产安全造成严重威胁。
为了及时预警和处理电气火灾，需要建立电气火灾监控系统。
本方案旨在设计和施工一套可靠的电气火灾监控系统，满足客户对火灾预警和监控的要求。
2.系统组成与原理（1）探测设备：选用专业的火灾探测器作为主要探测设备，通过对电气火灾产生的典型特征信号进行识别和监测。
（2）控制器与报警器：将火灾探测器的信号传输给控制器，判断是否发生火灾，并触发报警装置发出相应的警报信号。
（3）监控系统：连接控制器和报警器的监控系统负责对电气火灾监测状态和信息进行显示和记录。
3.系统设计与实施（1）方案设计：根据客户需求、现场实际情况和相关规范要求，设计电气火灾监控系统拓扑结构和布置方案。
（2）材料选型：选择符合国家标准和规定的探测器、控制器、报警器和监控设备，确保系统的可靠性和稳定性。
（3）安装与布线：按照设计方案进行设备的安装和布线，确保各个设备之间的连接稳固可靠。
（4）调试与测试：完成设备的安装后，进行系统的调试和测试，确保各个设备之间的通信正常，监控系统的显示和记录功能可用。
（5）培训与运维：针对系统操作和维护，提供培训和指导，确保相关人员能够熟练操作和维护系统。
4.系统特点与创新（1）可靠性：选用专业的控制器和报警器，确保系统的稳定性和可靠性。
（2）灵敏度：探测器具有较高的灵敏度，能够及时发现电气火灾的预警信号。
（3）实时性：监控系统能够实时显示和记录电气火灾的监测状态和信息，提供实时的火灾情况。
（4）可扩展性：系统设计考虑到未来的扩展需求，可以根据实际情况进行系统的扩展和升级。
（5）易操作性：系统操作界面友好，相关人员能够轻松掌握操作技能。
5.安全与保密（1）合法合规：系统设计和实施符合国家法律法规和相关标准规范要求。
（2）保密机制：系统安装过程中，保护客户的企业秘密和相关信息，确保系统的安全和保密。
6.工期与成本控制（1）工期规划：根据项目规模和复杂度，合理规划工期并制定详细的项目进度计划。
电气火灾监控系统施工方案
电气火灾监控系统施工方案1. 引言电气火灾是造成许多重大火灾事故的主要原因之一。
为了提高电气火灾的预防和监控能力，电气火灾监控系统应运而生。
本文档旨在提供一种电气火灾监控系统的施工方案，以确保系统能够有效地运作并提供准确的监控和预警能力。
2. 系统概述电气火灾监控系统是一种基于传感器和监控设备的系统，可以实时监测电气设备的温度和电流等参数，并通过预设的算法判断是否存在火灾风险。
系统可以及时发出预警，并采取相应的措施以减轻火灾的影响。
3. 施工流程3.1 确定监控范围在施工前，需要先确定需要监控的范围，例如电气设备房、开关柜等。
根据场地实际情况和设计需求，制定监控范围的详细方案。
3.2 选择传感器和监控设备根据监控范围的要求，选择适合的温度传感器、电流传感器和监控设备。
传感器要具有精确度高、稳定性好和抗干扰能力强的特点，监控设备要支持实时数据采集和远程控制。
3.3 设计布线方案根据监控范围的实际情况，设计合理的布线方案。
布线要考虑到传感器与监控设备之间的距离、传感器的数量和位置等因素，以保证信号的稳定传输。
3.4 安装传感器和监控设备按照设计好的布线方案，安装传感器和监控设备。
安装时要注意传感器与电气设备之间的隔离和绝缘，以确保系统的安全运行。
3.5 联接和测试完成传感器和监控设备的安装后，进行联接和测试。
确保传感器的信号能够准确传输给监控设备，并通过测试验证系统的正常运行。
3.6 系统调试和优化在系统正常运行后，进行系统的调试和优化工作。
调试包括调整传感器的阈值和算法参数，优化包括对数据处理和存储的性能优化。
4. 系统功能电气火灾监控系统主要具有以下功能： - 实时监测电气设备的温度和电流等参数； - 通过预设的算法判断是否存在火灾风险； - 及时发出预警并采取相应的措施；- 支持远程监控和远程控制。
5. 系统部署5.1 硬件设备电气火灾监控系统的硬件设备主要包括传感器、监控设备和报警设备。
其中传感器负责采集电气设备的温度和电流等参数，监控设备用于处理传感器的信号并进行预警判断，报警设备用于发出预警信号。
电气火灾监控系统施工方案
电气火灾监控系统施工方案
《电气火灾监控系统施工方案》
随着社会的发展，电气火灾已成为社会安全的一大隐患，因此加强电气火灾监控系统的建设显得尤为重要。
为了更好地保障人们的生命和财产安全，我们制定了一套电气火灾监控系统的施工方案。
首先，我们需要在可能发生电气火灾的区域安装烟雾探测器和火灾报警器。
这些探测器和报警器需要经过严格的品质检验和质量认证，以保证其在发生火灾时能够及时准确地发出警报。
其次，我们需要为监控系统设置一个中央控制终端，以便于对各个探测器和报警器的状态进行监控和管理。
这个中央控制终端需要具备可靠的通信功能，能够及时传输监测数据和发出紧急警报。
同时，我们还需要规划好火灾事故的紧急应对预案，并进行演练和培训，以提高相关人员对紧急情况的应对能力。
另外，在系统的施工过程中，需要严格按照相关的安全标准和规范进行，确保设备的安装稳固可靠，并且避免损坏周围的电气设备和建筑结构。
最后，在系统建设完成后，我们需要进行一系列的测试和验收工作，以验证系统的稳定性和有效性，并对各个设备进行定期的维护和保养。
总的来说，电气火灾监控系统的施工方案需要从设备的选择、安装、通讯、后期管理等方面进行全面考虑，以确保系统能够在关键时刻发挥出最大的作用，保障人们的生命和财产安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ACS-SD系列电气火灾监控系统技术方案V1.10杭州时域电子科技有限公司HANGZHOU T-DOMAIN ELECTRONICS CO.,LTDACS-SD系列电气火灾监控系统概述随着经济的高速发展和人民生活水平的不断提高，用电量成倍地增长，但电气火灾也随之剧增，从而也给国民经济和人民生命财产造成巨大损失。
据统计电气火灾大部分是由电气线路的接触电弧性短路直接或间接引起的。
其中由于配电线路老化、线缆绝缘破损、导线裸露造成漏电是引起接触电弧性短路的主要原因。
因此对配电线路漏电引起的电气火灾隐患进行及时有效的监控是防止电气火灾频发必要措施。
目前新建的高层建筑按照防火设计规范都会采用剩余电流式电气火灾监控系统，这就是我们开发高性价比剩余电流式电气火灾监控系统的出发点。
ACS-SD系列剩余电流式电气火灾监控系统适用于办公楼宇、宾馆饭店、企业厂房及居民住宅配电线路的电气火灾监控。
SD系列中的SD501型剩余电流式电气火灾监控器是针对配电线路对地漏电进行有效监控，防止由于电气线路对地漏电产生电气火灾的独立监控单元。
它与配电线路中的断路器配合使用达到对对地漏电短路进行有效监控保护。
SD501型既可以独立对区域配电电路的线路漏电进行监控保护，也可以通过RS485通讯功能与中继器、集线器、串口服务器和计算机组成多层监控网络，对多区域多层次实现远程实时监控、记录和中央监控。
本监控器额定值多档可调，灵活性高、使用简单、设计完善，所以它既适合高档智能化楼宇选用又尤其适宜厂矿企业、普通商务楼和住宅楼配置。
SD501型功能简介◆.实时监控：对监控区域的漏电流进行实时监控，在监控器和中央监控计算机上实时显示各监控区域配电线路的漏电流值、预报警阀值、报警动作值、故障区域地址和报警状态；在中央监控计算机上显示漏电流变化曲线和记录各项参数及状态；◆.区域监控和组网监控：可由独立监控器对保护区域内的对地漏电流进行监控，也可将各区域监控分级组网集中监控；对于剩余电流预报警阀值和报警动作值多档可调，既可现场设置也可远程设置；◆.预报警功能：当实时漏电电流超过额定剩余电流预报警阀值时，蜂鸣器报警、报警指示灯闪烁；操作人员可及时在报警区域排查漏电故障点，排除漏电故障，从而将火灾隐患消灭在萌芽状态；◆.漏电保护功能：可根据不同区域现场和实际情况要求设置剩余电流报警动作值和动作时间，以满足区域漏电保护要求，避免越级跳闸或大面积跳闸；当实时漏电电流超过额定剩余电流报警动作值时，报警输出可使断路器脱扣切断电源；◆.查询功能：可通过查询功能查看发生报警的累计次数；◆.通讯功能：通过RS-485总线连接，采用MODBUS协议可实现监控器与计算机之间的数据传输；技术参数◆.环境温度： -10℃～40℃◆.环境相对湿度：≤95%，不结露◆.海拔高度：≤4500m◆.额定电压： AC220V ±10%◆.额定频率： 50HZ◆.漏电测量范围： 0～1.2A◆.测量精度：±5mA◆.显示精度： 1mA◆.额定剩余电流报警动作值： 0.10A、0.30A、0.50A、0.80A可调◆.额定剩余电流预报警值： 0.05A、0.15A、0.25A、0.40A◆.输出继电器容量阻性负载 AC220V/5A、1组、有源输出◆.监控器外型尺寸：82×128×63.5 mm；◆.零序互感器孔径：40mm、60mm、80mm根据线缆直径可选其他规格◆.通讯方式：RS-485 通讯协议MODBUS协议◆.安装方式：壁挂式SD系列漏电火灾报警系统符合标准（1）GB50045－95《高层民用建筑设计防火规范》(2005年)局部修订条文（2）《建筑设计防火规范》GB50016-2006（3）GB14287-2005《电气火灾监控系统》（包括三个分型）（4）GB50054-95《低压配电设计规范》（5）GB13955-2005《剩余电流动作保护装置的安装和运行》（6）JGJ 16—2008 《民用建筑电气设计规范》自2008年8月1号实施系统组成与安装本系统由SD501火灾监控器、零序电流互感器、RS485集线器、RS485中继器(可选)、带分励脱扣功能断路器(用户自备)等组成；用户可按实际要求，对总配电箱、分支配电箱等进行漏电量采集与监控；安装示例图详见图13。
RS485通讯辅助设备RS485通讯辅助设备主要有RS485中继器(SZ101)、RS485集线器(SH20X系列)、串口服务器(SS30X系列)三大类；关于三种辅助设备的使用方法可参见《SD501剩余电流式电气火灾监控器RS485通讯解决方案》；RS485参数1．通讯协议：Modbus(通讯协议详见《杭州时域电子Modbus通讯协议》)；2．波特率：2400；3．数据位：8位数据位、2位停止位；4．校验方式：CRC循环冗余校验、无奇偶校验；5．通讯方式：异步主从模式、SD501控制器端为从端；上位机监控软件简介1．用户可根据本公司提供的通讯协议自行编写监控软件，或将SD501监控集成到现有平台；2．SK9000监控软件是本公司针对本公司带有RS485通讯功能产品开发的上位机监控软件，能对下位机进行监视、参数查询与参数修改；本软件界面简洁，模拟各型号控制器操控界面，使用简单。
同时能对采集数据进行保存，方便用户调用查看；3．SK9000监控软件目前版本为SK9000D6，若版本有升级，不另行通知。
其他1.关于SD501剩余电流火灾监控器设置方式、尺寸参数等更详细的说明可参见《SD501剩余电流式电气火灾监控器使用说明》；2.SD501监控器配合带分励脱扣功能断路器接线方式可参见图4；◆面板及接线示意图◆.外形尺寸、面板及互感器示意图1：图9图10图1图1◇零序互感器可根据所穿过线缆线径选择内径φ45mm、75mm、100mm……不同规格。
图2◆.监控器提供一路AC220V/5A(阻性负载时)的有源输出(2~3号端子)，因此用户可外接报警器或其他报警设备；亦可通过分励脱扣器与断路器的结合使用，达到切断主回路的功能，推荐接线方式见图3、图4；图3图3图4图4◆组网监控接线示意图图5◆通讯组网方案◇直接连接：对于单台或少量监控器并且通讯距离较短(<500M)的情况，可使用直接连接方式，如下图6：图6◇通过RS485中继器连接：对于单台或少量监控器但通讯距离较长(≥500M)的情况，可通过RS485中继器连接，以保证通讯质量，如下图：图7◇通过RS485集线器连接：在监控器台数较多、通讯距离较长的情况下，可通过RS485集线器连接，并且RS485集线器将RS485常用的串接改为星型连接方式，便于接线；图8◇通过串口服务器连接:若需将串口形式转换为网络形式，可通过串口服务器将监控器与计算机连接，连接方式如下图9：图9◇RS485中继器与串口服务器的联合使用连接方式：在监控器数量较少、通讯距离较长、并且希望将串口形式更改为网络形式的情况下，可先通过RS485中继器改善通讯质量后再通过串口服务器与计算机连接，如下图10：图10◇RS485集线器与串口服务器的联合使用连接方式：在监控器数量较多、并且希望将串口形式更改为网络形式的情况下，可先通过RS485集线器后再通过串口服务器与计算机连接，如下图11：图11◇RS485中继或集线器、串口服务器、路由器实现多主机共享数据的实现：如需要实现多计算机共享监控器的数据，可使用串口服务器与路由器来实现，下图12所示为RS485集线器配合串口服务器与路由器实现多计算机共享，当监控器台数超过RS485 集线器或中继器接口数时可将监控器进行串接(此方法其他方案亦适用)：图12◆监控布局方案由于SD501型漏电火灾监控器一般都安装在楼层配电箱内，所以漏电火灾监控布局可根据所需监控的楼宇及楼层配电箱的布局来配置。
如果一个楼层的电路是单回路控制的则楼层配电箱内配一个SD501型漏电火灾监控器；如果一个楼层的电路是分N路控制的则楼层配电箱内配N个SD501型漏电火灾监控器分路监控。
这样配装的好处是监控区域比较细分，查找漏电故障点范围就小。
当然也可只在楼层配电箱的总回路上配装一个SD501型漏电火灾监控器对整个楼层电路的漏电进行监控，这样配置查找漏电故障点范围就大。
如果整个监控区域由多幢楼宇组成，而每一幢楼又有多层，要进行集中监控则可以通过RS485通讯组网来实现。
每个楼层的监控器通过RS485总线汇集到每幢楼的消防监控室，由管理人员对各个监控点的监控器进行集中监视和控制；同时通过RS485总线与小区消防总监控室连接，总监控室的管理人员可掌握各楼宇所有监控点的监控器工作状态、实时漏电状况、预报警和报警状况，并可通过上位机对每一个控制点的控制器进行设置和必要时对故障区域采取断电等紧急措施。
组网连接可参阅图5,网络连接方案可参阅图6~图12根据实际情况选用。
◆SD501型漏电火灾监控器的安装与敷线监控器是电气火灾监控系统的最主要部份，它的安装质量直接决定了系统的可靠性和稳定性。
◇安装位置：监控器可安装在需监控的配电回路的任一位置，但考虑到安装的方便性和与其它电气设备的相关性，一般情况下，监控器安装在配电箱、柜内或旁边，对于新建建筑一般安装在配电箱内；对于旧的改建建筑如果配电箱内有足够的安装空间则安装在配电箱内，如果箱内安装空间不足则可安装在配电箱旁。
◇安装方式：监控器的安装主要与断路器和配电线路相关，具体可参阅图13。
SD501型监控器采用壁挂式安装方式。
◆单个SD501型监控器配电箱内安装接线图图13◆安装敷线：剩余电流式电气火灾监控系统的敷线要符合消防系统的敷线方式。
可随消防线路敷设，若无消防线路应单独穿保护管敷设；RS485总线采用ZR-RVS-2×1.5/2.5mm2双绞线；配电室内可沿墙壁明敷设，其它处沿墙壁和楼板暗敷.从理论数据讲RS485通讯的传输距离可达到1200m，但为了减少信号的衰减和保障通讯可靠，RS485总线敷设长度不宜超过500米，若超过500米建议增设485中继，连接点一定要牢固。
为了防止和减少其他电场干扰RS485总线应避开与强电线缆同管敷设。
◆相关介绍◇功能优越性的阐述：随着社会用电量大幅增长，电气引发的火灾事故随之剧增。
不仅威胁人身安全、造成财产损失，同时也是导致各类建筑物中发生火灾的主要隐患。
据公安部统计，2005年1—9月全国100836起重大火灾中，因违反电气安装使用规定而造成的火灾30512起，占同期火灾总数的30.3 %，电气火灾发生率居各类火灾之首。
由于电气使用不当，或由于电气漏电、短路、或是电路老化等情况引起的火灾在生活中率见不鲜，消防防火有关负责人接受记者采访时说，电气火灾产生的因素很多，如短路、超负荷、漏电、电气设备引燃可燃物等。
