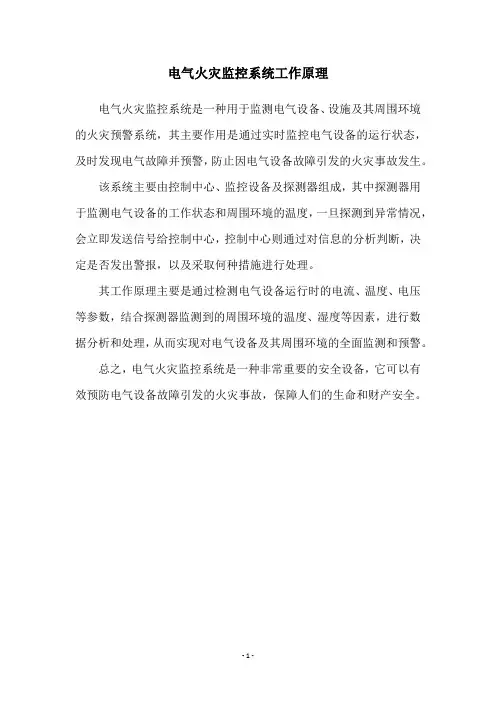

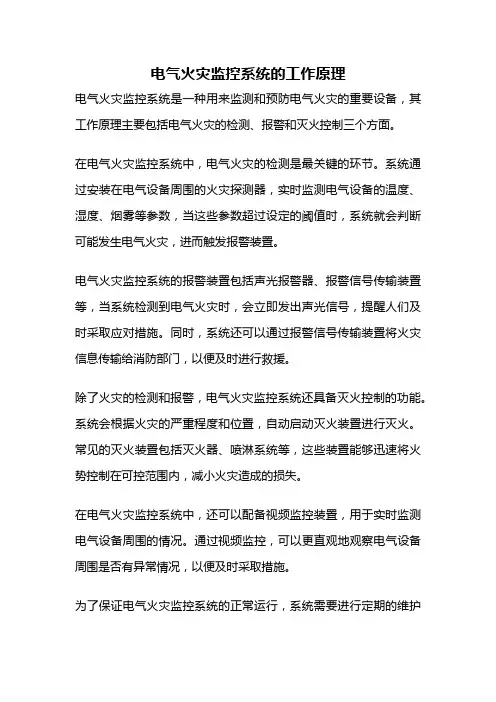

电气火灾监控系统的组成及工作原理

近年来电气火灾居高不下，电气火灾监控系统已经逐渐成为建筑消防电气

设计中必须考虑的重要部分。本文主要为大家介绍电气火灾监控系统的组

成及工作原理。

电气火灾监控系统的基本组成产品：

（根据国家标准GB14287-2005《电气火灾监控系统》以及相关规范《电气

火灾监控系统的设计方法》(暂行规定)）

1、电气火灾监控设备

2、剩余电流式电气火灾监控探测器由监控探测器和剩余电流互感器（分对插式、闭合式两种）组成

3、测温式电气火灾监控探测器测温式电气火灾监控探测器由监控探测器和

测温传感器所组成。

电气火灾监控系统的系统构架：

电气火灾监控系统采用站控管理层、网络通讯层和现场设备层三层分布式

结构。各电气火灾监控探测器通过屏蔽双绞线RS485接口（支持MODBUS通讯协议）连接接入通讯服务器，然后通过五类线TCP/TP协议进入工业交换机，然后通过光缆到达监控主机。

a）现场设备层为监控系统的最基本组成元素，主要用于连接网络中各电参量采集测量仪表以及保护装置等，现场设备层肩负着采集数据的重任，同

时也是执行后台控制命令的终端元件。
