法兰式蝶阀与对夹式蝶阀的区别
蝶阀的工艺流程和分类
蝶阀的工艺流程和分类蝶阀又叫翻板阀，是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。
蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。
蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。
蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。
蜗轮蝶阀释义：启闭件为盘形碟板并能绕阀体内轴线旋转的一种阀门。
结构：主要由阀体、阀杆、碟板和密封圈组成。
阀体呈圆筒形，轴向长度短，内置碟板。
工作原理：蝶板由阀杆带动，若转过90°，便能完成一次启闭。
改变蝶板的偏转角度，即可控制介质的流量。
常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。
对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。
蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保、建筑给排水等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。
气动蝶阀功能用途蝶阀（英文：butterflyvalve）是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。
蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。
蝶阀全开到全关通常是小于90°，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。
采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。
工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。
大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道上个世纪30年代，美国发明了蝶阀，50年代传入日本，到60年代才在日本普遍采用，而在我国推广则是70年代后的事了。
对夹式蝶阀和法兰式蝶阀内部结构
夹式蝶阀和法兰式蝶阀是工业管道系统中常用的阀门类型，它们在流体控制与调节中具有重要作用。
为了更好地了解夹式蝶阀和法兰式蝶阀的内部结构，本文将对它们的构成进行深入的分析与比较。
1. 夹式蝶阀的内部结构夹式蝶阀是一种比较简单的结构，主要由阀体、阀盘、阀杆、密封圈和传动装置等部分组成。
1.1 阀体夹式蝶阀的阀体通常为铸铁或者不锈钢制成，具有较好的耐腐蚀性和耐磨性。
阀体内部安装有密封座，用来固定阀盘和密封圈。
1.2 阀盘阀盘是夹式蝶阀的控制元件，通常为圆盘状结构，材质多为不锈钢或碳钢。
阀盘上设置有密封圈，用来实现阀门的密封效果。
1.3 阀杆阀杆是连接传动装置与阀盘的部件，一般由不锈钢材质制成，具有较好的强度和耐腐蚀性。
阀杆的长度与阀门尺寸相关，需要根据实际情况进行设计与选择。
1.4 密封圈密封圈是夹式蝶阀的重要组成部分，常用的密封圈材质有聚四氟乙烯、丁腈橡胶等，能够有效地实现阀门的密封功能。
1.5 传动装置夹式蝶阀的传动装置通常包括手轮、电动执行器或气动执行器等，用来实现阀门的开关和调节功能。
2. 法兰式蝶阀的内部结构法兰式蝶阀相对于夹式蝶阀来说，在内部结构上稍微复杂一些，主要由阀体、阀盘、阀杆、密封圈、传动装置和法兰连接部分等组成。
2.1 阀体法兰式蝶阀的阀体也通常为铸铁或不锈钢制成，具有较好的耐腐蚀性和耐磨性。
阀体内部也安装有密封座，用来固定阀盘和密封圈。
2.2 阀盘和夹式蝶阀相似，法兰式蝶阀的阀盘也是圆盘状结构，材质多为不锈钢或碳钢，上设置有密封圈。
2.3 阀杆法兰式蝶阀的阀杆与夹式蝶阀相似，一般由不锈钢材质制成，具有较好的强度和耐腐蚀性。
2.4 密封圈法兰式蝶阀的密封圈与夹式蝶阀一样，常用的密封圈材质有聚四氟乙烯、丁腈橡胶等，能够有效地实现阀门的密封功能。
2.5 传动装置法兰式蝶阀的传动装置和夹式蝶阀相似，通常包括手轮、电动执行器或气动执行器等，用来实现阀门的开关和调节功能。
2.6 法兰连接部分法兰式蝶阀与管道连接的部分采用法兰连接，通常为对焊法兰或者螺纹法兰。
水处理工程中各类阀门的区别与特点
阀门的种类1. 按作用和用途分类(1) 截断阀：截断阀又称闭路阀，截止阀，其作用是接通或截断管路中的介质。
截断阀种类包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜阀等。
(2) 止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。
其主要作用是防止介质倒流、防止泵及驱动电机反转，以及容器介质的泄放。
水泵吸水关的底阀也属于止回阀类。
(3) 安全阀：安全阀类的作用是防止管路或装置中的介质压力超过规定数值，从而达到安全保护的目的。
(4) 调节阀：调节阀类包括调节阀、节流阀和减压阀，其作用是调节介质的压力、流量等参数。
(5) 分流阀：分流阀类包括各种分配阀和疏水阀等，其作用是分配、分离或混合管路中的介质。
(6) 排气阀：排气阀是管道系统中必不可少的辅助元件，广泛应用于锅炉、空调、石油天然气、给排水管道中。
往往安装在制高点或弯头等处，排除管道中多余气体、提高管道路使用效率及降低能耗。
2. 按公称压力分类(1) 真空阀：指工作压力低于标准大气压的阀门。
(2) 低压阀：指公称压力PN≤的阀门。
(3) 中压阀：指公称压力PN为、、的阀门。
(4) 高压阀：指工称压力PN为10~80Mpa的阀门。
(5) 超高压阀：指公称压力PN≥100Mpa的阀门。
3. 按工作温度分类(1) 超低温阀：用于介质工作温度 t<-100℃的阀门。
(2) 低温阀：用于介质工作温度-100℃≤t≤-29℃的阀门。
(3) 常温阀：用于介质工作温度-29℃<t<120℃的阀门。
(4) 中温阀：用于介质工作温度120℃≤t≤425℃的阀门。
(5) 高温阀：用于介质工作温度t>450℃的阀门。
1. 闸阀又叫闸板阀或闸门，闸阀的闸板运动方向与流体方向相垂直，闸阀只能作全开和全，不能作调节和节流。
按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀，楔式闸板式闸阀又可分为：单闸极式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。
对夹式和法兰式
对夹式蝶阀木雨林风百科名片对夹式蝶阀对夹式蝶阀的蝶板安装于管道的直径方向。
在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，可以起到流量调节的作用，当蝶板旋转到90°时，阀门达到最大开度。
对夹式蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。
而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。
基本概况对夹式蝶阀蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。
蝶阀有弹性软密封和金属密封两种密封型式。
弹性软密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。
采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。
金属密封能适应较高的工作温度，弹性软密封则具有受温度限制的缺陷。
如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。
蝶阀的结构原理尤其适合制作大口径阀门。
蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。
本类阀门在管道中一般应当水平安装。
常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。
对夹式蝶阀（阀门本身无法兰）是用双头螺栓将阀门连接在两管道法兰之间；法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。
性能比较公称压力及公称直径相同的普通蝶阀和闸阀哪一个严密性比较好，不易漏水？闸阀的密闭性要比蝶阀的好一些，不过也有厂家的蝶阀密闭性能好的。
闸阀体积大，占用空间大。
蝶阀体积小，占用空间小。
具体选用的时候，还要考虑介质的温度、阀门的密封和填料。
规范规定公称直径大于50的用碟阀。
对夹式蝶阀是国家级重点新产品，高性能的手动蝶阀采用了一个双偏心和一个特殊斜锥椭圆密封结构。
解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病，实现蝶板在开启瞬间密封面即分离，关闭接触即密封的效果，达到延长使用寿命、密封性能最佳的目的。
闸阀,截止阀,蝶阀的比较
蝶阀又叫翻板阀,是一种结构简单的调节阀，同时也可用于低压管道介质的 开关控制。蝶阀[1](英文：butterfly valve)是指关闭件(阀瓣或蝶板)为圆盘，围 绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流用。蝶阀启闭 件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目 的。蝶阀全开到全关通常是小于90° ，蝶阀和蝶杆本身没有自锁能力，为了蝶板 的定位，要在阀杆上加装蜗轮减速器。采用蜗轮减速器，不仅可以使蝶板具有自锁 能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。
2、缺点 1、流体阻力大，开启和关闭时所需力较大。 2、不适用于带颗粒、粘度较大、易结焦的介质。 3、调节性能较差。 4、截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质
的流向分，有直通式、直流式和角式。截止阀按密封形式分，有填料密封 截止阀和波纹管密封截止阀。
5、波纹管密封截止阀采用波纹管密封的设计，完全消除了普通阀门阀 杆填料密封老化快易泄露的缺点，不但提高了使用能源效率，增加生产设
球阀 球阀是由旋塞阀演变而来。它具有相同的旋转90度提动作，不同的是旋塞体是
球体，有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的，即当球 旋转90度时，在进、出口处应全部呈现球面，从而截断流动。
球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀 体内腔为介质提供了阻力很小、直通的流道。通常认为球阀最适宜直接做开闭使用 ，但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是 本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质， 而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体 可以是整体的，也可以是组合式的。 截止阀

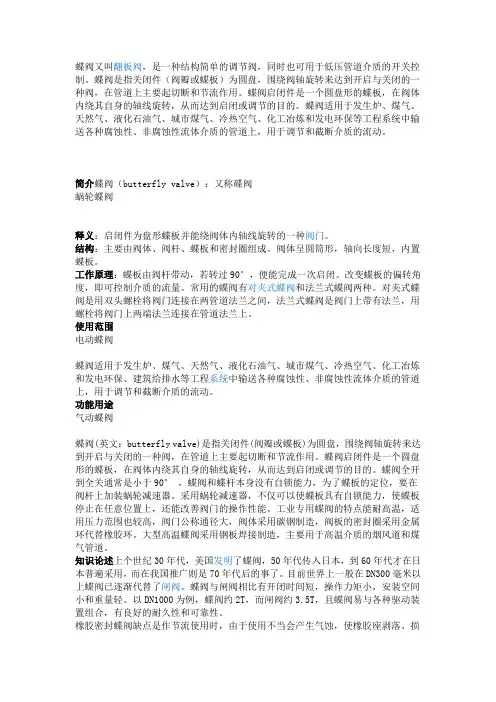

蝶阀参数详细说明资料
蝶阀又叫翻板阀，是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。
蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。
蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。
蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。
简介蝶阀（butterfly valve）：又称碟阀蜗轮蝶阀释义：启闭件为盘形蝶板并能绕阀体内轴线旋转的一种阀门。
结构：主要由阀体、阀杆、蝶板和密封圈组成。
阀体呈圆筒形，轴向长度短，内置蝶板。
工作原理：蝶板由阀杆带动，若转过90°，便能完成一次启闭。
改变蝶板的偏转角度，即可控制介质的流量。
常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。
对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。
使用范围电动蝶阀蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保、建筑给排水等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。
功能用途气动蝶阀蝶阀(英文：butterfly valve)是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。
蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。
蝶阀全开到全关通常是小于90° ，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。
采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。
工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。
各种常见阀门的原理、分类及区别(蝶阀、闸阀、截止阀、球阀等)
各种常见阀门的原理、分类及区别在生产过程中，为了使介质的压力、流量等参数符合工艺流程的要求，需要安装调节机构对上述参数进行调节。
调节机构的主要工作原理，是靠改变阀门阀瓣与阀瓣与阀座间的流通面积，达到调节上述参数的目的。
属于这类阀门的统称为控制阀一、闸阀、截止阀、蝶阀、球阀各自简述1、闸阀是指关闭件（闸板）沿通道轴线垂直移动的阀门，在管路上主要作为切断介质用，即全开或全关使用，一般不用做调节流量使用，它可以适用低温低压也可以适用高温高压，并可根据阀门的不同材质适用不同的介质。
在各类阀中，闸阀是应用最广泛的一种。
闸阀通常使用于不需要经常启闭，而且保持闸板全开或全闭的工况。
不适用于作为调节或节流使用。
全开时水流直线通过，水流阻力小，宜在管径大于50mm的管道上采用，但水中若有杂质落入筏座易产生磨损和漏水。
2、截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门，由于该阀的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣行程成正比，也非常适用于对流量的调节。
截止阀是化工生产中使用最广的一种截断类阀门，是利用阀杆升降带动与之相连的圆形阀盘（阀头），改变阀盘与阀座间距离达到控制阀门的起闭。
流线式截止阀美标式截止阀特点：截止阀上部有手轮、阀杆，中部有螺纹和填料涵密封段，小型阀门阀。
截止阀主要用于开或者关，但是备有特制形式的柱塞或特殊的套环，也可用于调节流量。
其关闭严密，但水流阻力较大，因局部阻力系数与管径成正比，故只适用于管径小于等于50mm 的管道上。
闸阀和截止阀是阀门的不同型号，其阀芯结构不同，但闸阀不属于截止阀。
两种阀门的区别在于启闭件相对于阀座的移动方向不同。
闸阀的启闭件为闸板，由阀杆带动阀板做升降运动的阀门称为闸阀。
截止阀启闭件为阀瓣，由阀杆带动，沿阀座轴线做升降运动3、蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭和调节流体通道的一种阀门。
是利用一可饶轴旋转的圆盘来控制管路的启闭，转角大小反映了阀门的开启程度。
蝶阀
蝶阀的优点：蝶板厚度是唯一对流体介质产生阻力的因素，因此压力降很小，具有很好的流量控制特性。
1、从连接方式上分类，蝶阀可以分成对夹式蝶阀、法兰式蝶阀。
AB、法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。
2、从内部结构上分类，蝶阀可以分成同心蝶阀、单偏心蝶阀、双偏心蝶阀、三偏心蝶阀。
AB、单偏心蝶阀：为解决同心蝶阀的蝶板与阀座的挤压问题、由此产生了单偏心蝶阀、其结构特征为阀杆轴心偏离了蝶板中心、从而使蝶板上下端不再成为回转轴心、分散、减轻了蝶板上下端与阀座的过度挤压。
但由于单偏心构造在阀门的整个开关过程中蝶板与阀座的刮擦现象并未消失、在应用范围上和同心蝶阀大同小异、故采用不多C阀。
双偏心的效果使阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。
刮擦的大幅度降低、同时还使得双偏心蝶阀也可以采用金属阀座、提高了蝶阀在高温领域的应用。
但因为其密封原理属位置密封构造、即蝶板与阀座的密封面为线接触、通过蝶板挤压阀座所造成的弹性变形产生密封效果、故对关闭位置要求很高（特别是金属阀座）、承压能力低、这就是为什么传统上人们认为蝶阀不耐高压、泄漏量大的原因。
法兰式双偏心软密封蝶阀驱动方式示意图：常规产品有手动、电动、气动等传动方式。
其中，手动有手轮和方头型、带开关电信号型，电动、气动传动方式的驱动装置还分有:开关型和调节型，根据用户要求，驱动装置内的手动方式，可外接加长传动杆。
法兰式双偏心软密封蝶阀密封结构图：法兰式双偏心软密封蝶阀主要零部件材质：法兰式双偏心软密封蝶阀的结构特征：1.当开启阀门时，只需阀板旋转很小的转角，阀板即迅速脱离阀座，密封副的磨损行程非常小，从而有效地提高了阀门的使用寿命。
2.阀门开启过程中，阀板呈现既旋转又逐渐加大位移量的偏移。
3.阀板在全开位置时，阀板密封面与阀体的阀座完全脱离，不会受到阀座的压力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
当前位置: 首页> 技术资料> 环保技术> 水处理
法兰式蝶阀与对夹式蝶阀的区别
点击数：60 发布时间：2013年5月27日来源：上海杉工阀门有限公司
【摘要】法兰式蝶阀与对夹式蝶阀的区别蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。
对夹和法兰是两种连接方式。
法兰式蝶阀阀体....
法兰式蝶阀与对夹式蝶阀的区别
配法兰的规格是一样的，只是对夹式蝶阀配的法兰螺栓比较长，长度为2倍法兰厚+阀门厚+2个螺母厚, 法兰式配的螺栓比较短，长度为长度为2倍法兰厚+2个螺母厚
蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。
对夹和法兰是两种连接方式。
法兰式蝶阀阀体两端分别有法兰，与管法兰连接。
对夹式蝶阀阀体两端没有法兰，只有几个导向螺栓孔，阀门用一组螺栓/螺母与端的法兰连接。
对夹式的便宜，重量轻。
选进口的阀门时，尽可能用对夹式，价格便宜。
对夹式的阀门螺栓长度较长，对施工精度要求较高，如果两面的法兰不对中，螺栓会受到较大的剪切力，阀门容易泄漏。
相比之下，对夹式蝶阀拆卸要方便一些，阀门造价较低，但缺点是一个密封面出问题，两个密封面都得拆开。
法兰式蝶阀密封相对更可靠一些，但阀门造价比较高。
而且对夹式蝶阀一般不能用于管线的末端和下游需要拆卸的场合，因为当下游的法兰拆卸下来的时候，对夹式的阀门会掉下来，
这种情况就必须要在另外做短节以便拆卸，而法兰式蝶阀不存在上面的问题，但是成本会比较高。
对夹式的阀门螺栓一般比较长，在高温的工况下，螺栓膨胀后有可能会导致泄露，所以高温工况下不适宜用于大管径。
蝶阀安装与维护
1、在安装时，阀瓣要停在关闭的位置上。
2、开启位置应按蝶板的旋转角度来确定。
在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90° 之间，旋转到90° 时，阀门则牌全开状态。
5、蝶阀的蝶板安装于管道的直径方向。
3、带有旁通阀的蝶阀，开启前应先打开旁通阀。
6、如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。
蝶阀的结构原理尤其适合制作大口径阀门。
4、应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。
