对夹式蝶阀安装注意事项
蝶阀安装方案
蝶阀安装方案1. 背景蝶阀是一种常用的流体控制阀门，广泛应用于工业管道系统中。
其结构简单、体积小、重量轻、操作方便，因此被广泛使用。
在安装蝶阀时，需要遵循一定的安装方案，以确保安装的正确性和可靠性。
本文将为您介绍蝶阀的安装方案，包括施工准备、现场安装方法和注意事项等内容。
2. 施工准备在进行蝶阀的安装之前，需要进行一些施工准备工作，以确保施工进展顺利、操作安全。
2.1 工具和材料准备•工具：螺丝刀、扳手、电动工具、气动工具等；•材料：蝶阀、密封垫片、管道螺栓、螺母等。
2.2 现场安全措施•在施工现场周围设置安全警示标志，确保人员及车辆安全；•确保施工现场通风良好，防止有害气体积聚；•确保工作人员穿着必要的防护装备，如安全帽、耳塞、护目镜等。
3. 蝶阀安装步骤3.1 确认阀门位置和方向在进行蝶阀安装之前，需要确认阀门的位置和流体流向。
根据实际情况选择正确的安装方向，确保阀门能够正常开启和关闭。
3.2 清洁管道和阀门在安装之前，应清洁管道和阀门，清除杂质、油污和异物等，确保管道通畅。
3.3 安装阀门1.将阀门放置在安装位置，并使用螺母和螺栓将阀门固定在管道上。
2.用扳手或其他工具适度拧紧螺栓和螺母，但不要过度拧紧，以免损坏阀门或导致漏油现象。
3.4 连接管道1.使用密封垫片将阀门与管道连接，确保连接紧密、无渗漏。
2.使用扳手或其他工具适度拧紧螺栓和螺母，但不要过度拧紧，以免损坏密封垫片。
3.5 检查和测试1.完成阀门安装后，需要进行检查和测试，确保阀门能够正常工作。
2.打开管道系统，观察阀门是否能够自由开启和关闭，并检查是否有漏油或渗漏现象。
4. 安装注意事项在蝶阀的安装过程中，需要注意以下几点，以确保安装的成功和可靠性。
•安装前应仔细检查蝶阀和配件，并确保其完好无损；•在拆卸、安装和调整蝶阀时，应使用正确的工具，避免使用过大或过小的力度；•安装阀门时，应遵循阀门制造商提供的安装指南；•阀门安装完成后，应定期进行检查和维护，以确保其正常运行和延长使用寿命。
蝶阀安装须知
蝶阀安装须知蝶阀安装的质量、直接影响着使用，所以必须认真注意。
（一）方向和位置蝶阀一般情况没有方向要求。
若有要求，应根据蝶阀的工作原理，正确识别。
水平管道上，阀杆方向可按下列顺序确定：垂直向上、水平、向上倾斜45°；不允许垂直向下。
阀门安装的位置，必须方便于操作；即使安装暂时困难些，也要为操作人员的长期工作着想。
最好阀门手轮与胸口取齐（一般离操作地坪1.2米），这样，开闭阀门比较省劲。
落地阀门手轮要朝上，不要倾斜。
靠墙机靠设备的阀门，也要留出操作人员站立余地。
要避免仰天操作，尤其是酸碱、有毒介质等，否则很不安全。
（二）施工作业1、安装施工必须小心，切忌撞击蝶阀。
2、安装前，应将阀门作一检查，核对规格型号，鉴定有无损坏，尤其对于阀杆，还要转动几下，看是否歪斜。
还要清除阀内的杂物3、阀门起吊时，绳子不要系在手轮或阀杆上，以免损坏这些部件，应该系在法兰上。
4、对于阀门所连接的管路，一定要清扫干净。
可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。
5、安装法兰阀门时，要注意对称均匀地把紧螺栓。
阀门法兰与管子法兰必须平行，间隙合理，以免阀门产生过大压力，甚至开裂。
6、须与管子焊接的蝶阀，应先点焊，再将关闭件全开，然后焊死。
注意：蝶阀装上后不允许再焊接法兰，以免烫伤橡胶件和防腐覆层。
（三）保护设施有些阀门还须有外部保护，这就是保温和保冷。
长期不用的水、蒸汽必须放掉积水。
（四）注意事项1、管道对夹法兰标准必须与蝶阀法兰标准相符；建议使用对焊法兰，蝶阀专用法兰或整体法兰；不得使用平焊法兰（套合式），如果用户使用平焊法兰，必须征得供应商同意。
2、使用安装前应检查使用条件是否与本蝶阀性能相通。
3、安装前应先清理阀门内腔与密封面，不许有污物杂物附着；同时除清管道内的焊渣和其它杂物。
4、安装时蝶板必须处于关闭位置，确保蝶板不与管道法兰等碰撞。
5、阀座两端突出阀体端面作为法兰密封垫，蝶阀安装时无需再加密封垫。
6、本蝶阀可任意位置安装（垂直、水平、倾斜），操作机构重的规格注意设置支撑架。
对夹式蝶阀安装说明及步骤
对夹式蝶阀安装说明及步骤
夹式蝶阀安装说明及步骤：
1.在开始安装之前，确保已经检查了夹式蝶阀的外观和零件，确保没
有任何损坏或缺失。
2.检查夹式蝶阀的标志和型号，确保其与管道系统的要求相匹配。
3.清洁阀体和管道的焊接接口，确保连接的表面光滑，并且没有任何
杂物。
4.选择适当的密封垫片。
通常情况下，垫片的选择应根据介质、工作
温度和压力等参数来确定。
5.安装夹式蝶阀之前，应检查蝶板是否处于全开位置，以避免安装不
当造成的损坏。
6.将夹式蝶阀放置在管道上，确保与法兰连接紧密，并将螺栓插入法
兰孔中。
7.安装螺栓和螺母，用合适的扳手或扳手将其逐个拧紧。
要注意的是，螺栓必须均匀拧紧，以确保密封性。
8.在安装过程中，要根据需要添加密封剂，以确保连接部位的完全密封。
9.仔细检查夹式蝶阀的安装位置，确保蝶板可以完全打开和关闭。
需
注意的是，蝴蝶阀的工作温度和介质可能会对阀门的工作产生影响，务必
注意选择合适的材料。
10.将阀杆插入阀杆空心轴孔中，并通过螺母固定，确保阀杆与蝶板
的连接牢固。
11.在完成安装后，使用液压测试仪或其他适当的设备进行阀门的密
封性测试。
确保没有泄漏，以满足工作要求。
12.最后，在安装和测试完成后，应记录下关键参数，如阀门的型号、尺寸、工作温度和压力等，以备将来参考。
总结：。
对夹式电动蝶阀安全操作及保养规程
对夹式电动蝶阀安全操作及保养规程一、安装操作1.在安装夹式电动蝶阀前，要先检查阀体和阀盖上是否有杂物和异物，特别是是否有碎片和油垢，如果有的话，要先清理干净。
2.安装电动蝶阀时，要确保阀体和管道之间的法兰连接牢固，并检查是否有泄漏。
3.安装电动执行器时，要确保传动装置对称，连接牢固，并检查传动装置的运动方向是否与阀体一致。
4.完成安装后，应先将夹式电动蝶阀手动旋转几次，检查阀门是否灵活开闭，无卡阻现象。
二、操作规程1.开启夹式电动蝶阀时，应缓慢旋转操作杆，使阀门逐渐开启，避免突然打开造成水击。
2.夹式电动蝶阀的整个开闭过程应该平稳无冲击，避免对管道和设备产生冲击负荷。
3.在夹式电动蝶阀工作过程中，要定期检查电动执行器的电气控制线路是否正常，避免因电路故障导致喷漏、泄露等安全事故。
4.在夹式电动蝶阀出现异常现象时（如卡阻、内漏、外泄等），应立即停机检查，找出问题所在后才能继续使用。
三、保养规程1.夹式电动蝶阀在使用前应检查润滑油是否充足，并根据使用情况定期添加润滑油。
2.在使用过程中，要注意观察夹式电动蝶阀是否有漏油现象，发现问题应及时更换密封垫片。
3.夹式电动蝶阀使用一段时间后，应进行定期保养，清洗阀体内部的杂物和异物，并检查阀内部零部件的磨损情况。
4.夹式电动蝶阀长期停用时，应将阀门处于半开的状态，并定期检查阀门和密封垫片的情况。
5.在保养过程中，不得随意更换零部件或增加润滑脂等，避免影响夹式电动蝶阀的正常工作。
以上即是对夹式电动蝶阀安全操作及保养规程的详细介绍。
通过严格按照这些规程进行操作和维护，可以确保夹式电动蝶阀的正常工作，同时也能减少由于操作不当和维护不当带来的安全隐患。
对夹式蝶阀安装注意事项
对夹式蝶阀安装注意事项1.先将法兰焊接到管道上并且冷却至环境温度后，才可将阀门安装到法兰上。
否则焊接产生的高温会影响弹性阀座的性能。
2. 焊接法兰的边缘必须用车床加工到表面平滑为止以避免在阀门安装过程中伤及弹性阀座。
法兰表面必须完全不受损坏不发生变形，清除所有污垢粉尘和异物，避免阀门及法兰接口发生液体泄漏。
3. 清洁法兰及管道内腔以彻底清除焊接产生的溅落物、剥落的水垢和其他留下的异物。
4. 在阀门之间安装管道时，精确地对准上下水管道的中心对于无故障操作至关重要。
图1 所示的不精确中心点必须避免。
5. 安装阀门时将管道下方的定位螺栓定在同一高度起到支撑作用，并调节法兰之间的距离直至阀体两侧相距6-10毫米左右。
切记此处阀门只能从关闭位置打开到10°的位置。
6. 将两个螺栓插入阀门的下侧导杆中，然后仔细安装，使法兰表面不会损伤弹性阀座。
(见图2)7. 然后将另外两个螺栓置入阀门上方的导杆中，确保在管道和阀门之间准确的中心定位。
8. 开启阀门三次以检查阀板和法兰的接触之间是否有不畅。
9. 移去定位螺栓，将所有螺栓放在阀体四周进行交替对角紧固(见图3 图4)，直到法兰触到阀体为止。
请参考以下表格以获得推荐的扭矩值。
10.安装执行机构时为阀门提供一个支撑以避免阀门颈的扭曲并减少阀门和管道之间的磨擦。
11.不要踩踏在阀门颈或阀门手轮上。
12.不要颠倒安装DN350或更大型号的阀门。
13.不要在止回阀或泵上直接安装蝶阀，这样在接触阀板时可能会造成损坏。
14.不要在弯头和渐缩管的下游一侧安装阀门，或在流速变化时校准阀门。
发生这种情况，建议在大约10倍于阀门公称直径的距离之外安装阀门。
15.安装阀门需要考虑到哪个阀板会在输送液体过程中经受流速和压力的冲击。

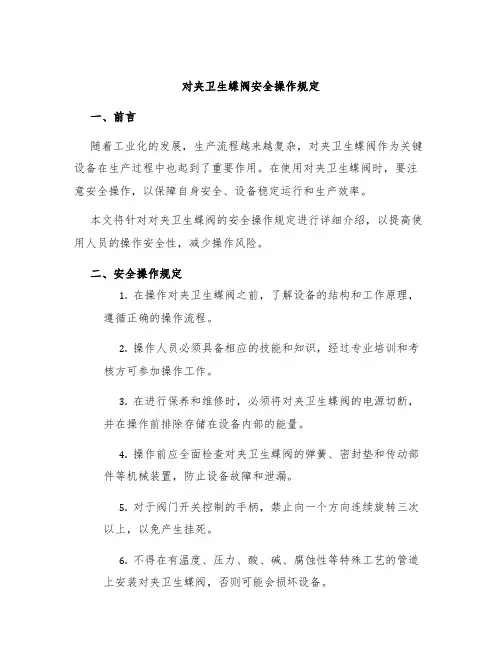

对夹卫生蝶阀安全操作规定
对夹卫生蝶阀安全操作规定一、前言随着工业化的发展，生产流程越来越复杂，对夹卫生蝶阀作为关键设备在生产过程中也起到了重要作用。
在使用对夹卫生蝶阀时，要注意安全操作，以保障自身安全、设备稳定运行和生产效率。
本文将针对对夹卫生蝶阀的安全操作规定进行详细介绍，以提高使用人员的操作安全性，减少操作风险。
二、安全操作规定1.在操作对夹卫生蝶阀之前，了解设备的结构和工作原理，遵循正确的操作流程。
2.操作人员必须具备相应的技能和知识，经过专业培训和考核方可参加操作工作。
3.在进行保养和维修时，必须将对夹卫生蝶阀的电源切断，并在操作前排除存储在设备内部的能量。
4.操作前应全面检查对夹卫生蝶阀的弹簧、密封垫和传动部件等机械装置，防止设备故障和泄漏。
5.对于阀门开关控制的手柄，禁止向一个方向连续旋转三次以上，以免产生挂死。
6.不得在有温度、压力、酸、碱、腐蚀性等特殊工艺的管道上安装对夹卫生蝶阀，否则可能会损坏设备。
7.在操作对夹卫生蝶阀时，必须佩戴相应的防护眼镜、手套和呼吸面罩等个人防护装备，以防操作时发生意外。
8.操作人员必须正确使用工具和设备，并保持设备清洁和良好的维护状态。
9.操作人员在操作过程中，应尽可能减少或避免猛扭、猛拉等突然情况，以免对夹卫生蝶阀产生损伤和责任。
10.对夹卫生蝶阀的放置和储存，要注意防潮、防污、防腐、防割，存放时要平稳、干燥、通风。
三、安全注意事项1.阀门密封面、阀座垫圈等零件若有磨损严重情况，必须更换，否则会影响使用效果和安全。
2.严格按照操作规定和要求进行操作，非专业人员不得擅自拆卸和维修对夹卫生蝶阀。
3.对于故障和泄漏等应立即切断电源，停止生产，予以维修。
4.在操作对夹卫生蝶阀过程中，必须时刻关注温度、压力的变化，若出现异常情况，应立即停止操作。
5.在操作对夹卫生蝶阀过程中，必须不断观察并注意各个部位，一旦出现异常情况，应及时处理，以免出现事故或损坏。
四、结语通过本文的介绍，我们可以了解到对夹卫生蝶阀在使用过程中的安全操作规范和注意事项。
对夹蝶阀专用法兰标准
对夹蝶阀专用法兰标准对夹蝶阀作为一种常见的工业阀门，在各种流体控制系统中起着重要作用。
对夹蝶阀在安装和使用时需要与专用法兰配套，以确保整个系统的可靠性和安全性。
对夹蝶阀专用法兰的标准化是十分重要的，下面将对对夹蝶阀专用法兰标准进行详细的说明。
一、对夹蝶阀专用法兰的种类对夹蝶阀专用法兰主要分为钢制对夹蝶阀专用法兰和不锈钢对夹蝶阀专用法兰两种。
钢制对夹蝶阀专用法兰适用于一般工业场合，而不锈钢对夹蝶阀专用法兰适用于对介质要求较高的场合，如化工、医药等行业。
二、对夹蝶阀专用法兰的标准对夹蝶阀专用法兰的标准可按照其制造标准和连接标准进行划分。
1. 制造标准对夹蝶阀专用法兰的制造标准主要包括国际标准、美标、德标等。
国际标准适用于国际间的贸易和合作，美标和德标适用于不同国家和地区的标准要求。
2. 连接标准对夹蝶阀专用法兰的连接标准主要包括法兰连接标准和焊接连接标准。
法兰连接标准适用于需要拆卸的场合，而焊接连接标准适用于要求密封性较高的场合。
三、对夹蝶阀专用法兰的选型及安装注意事项1. 选型在选型时需要根据对夹蝶阀的尺寸、材质、工作压力和温度等参数来选择相应的专用法兰，以确保其相互配套和正常工作。
2. 安装注意事项在安装对夹蝶阀专用法兰时，必须保证法兰与阀门的连接紧固，并按照相关标准进行正确安装。
安装时需注意对夹蝶阀专用法兰的密封性和连接牢固性，避免出现泄漏等安全隐患。
四、对夹蝶阀专用法兰的质量控制对夹蝶阀专用法兰的质量控制需要遵循相关的国家标准和行业规范，对材质、尺寸、表面处理等进行严格控制，以确保其符合使用要求。
在生产过程中需要进行严格的质量把控和检测，确保产品的质量稳定可靠。
五、对夹蝶阀专用法兰的市场应用对夹蝶阀专用法兰广泛应用于石油、化工、电力、冶金、食品等各个领域的流体控制系统。
随着工业发展和技术进步，对夹蝶阀专用法兰的市场需求不断增长，其在工业生产中的地位日益重要。
对夹蝶阀专用法兰的标准化是十分必要的，它能够保证对夹蝶阀与法兰的连接配合度，提高系统的可靠性和安全性。
蝶阀安装注意事项
蝶阀安装注意事项
蝶阀安装注意事项如下:
1.安装前应检查蝶阀的型号、规格、材质、阀体和阀盘的密封圈是否完好,是否符合使用要求。
2.安装时应按照蝶阀的流体流向正确安装,避免反向使用。
3.蝶阀的安装位置应根据使用要求确定,安装时应注意其离地高度和管道的水平度。
4.蝶阀在安装时应采用正确的安装方法,按照阀门厂家的安装说明进行安装。
5.蝶阀的紧固螺栓应按照规定的扭矩进行拧紧,避免过紧或过松,造成密封不良或者损坏。
6.安装后应进行试运行,检查蝶阀的开启和关闭是否灵活、准确,密封是否良好。
7.蝶阀安装位置应与管道的管径匹配,阀门的尺寸应与管道的尺寸相同或者略大。
8.在蝶阀的安装和使用过程中,应定期进行维护和保养,保证阀门的正常使用和寿命。
9.在蝶阀的安装过程中,应注意避免阀门的碰撞和损坏,避免阀门的接口泄漏。
10.在蝶阀的安装过程中,应注意安装的环境条件,避免阀门的受潮、腐蚀等情况。
对夹式蝶阀的正确安装方法
对夹式蝶阀的正确安装方法
对夹式蝶阀是一种常用的流体控制装置，用于在管道中调节和控制流体的流量。
正确安装对夹式蝶阀可以确保其正常工作，以下是安装对夹式蝶阀的十条正确方法和详细描述：
1. 选择合适的阀门尺寸：根据管道的尺寸和流量要求，选择合适的对夹式蝶阀尺寸。
2. 准备安装材料：准备必要的安装材料，包括螺栓、垫圈、螺母等。
3. 清洁管道：确保管道内部清洁，去除杂物和污垢，以免影响对夹式蝶阀的安装和正常运行。
4. 定位阀门位置：根据流体的流向和安装要求，确定对夹式蝶阀的安装位置，并在管道上标记出阀门位置。
5. 部件检查：检查对夹式蝶阀的阀体、阀板、阀杆等部件是否完好，无裂纹和损坏。
6. 安装阀体：将对夹式蝶阀的阀体安装在管道上，并使用螺栓和螺母固定。
7. 安装阀板：将对夹式蝶阀的阀板插入阀体内，并确保阀板能够自由移动和旋转。
8. 连接管道：用螺栓和螺母连接管道和对夹式蝶阀的阀体，紧固固定。
9. 密封检查：仔细检查对夹式蝶阀和管道之间的密封，确保没有泄漏和渗漏。
10. 动作测试：完成安装后，进行对夹式蝶阀的动作测试，确保阀门能够自由打开和关闭，无卡顿和阻力。
以上是关于对夹式蝶阀正确安装方法的详细描述，正确的安装对夹式蝶阀可以确保其正常运行，提高流体控制的效果。
在进行安装前，还应详细了解对夹式蝶阀的使用说明和操作要求，以确保安全和可靠性。
对夹式电动蝶阀安全操作及保养规程
对夹式电动蝶阀安全操作及保养规程夹式电动蝶阀是一种常用的流体控制阀门，广泛应用于各类液体、气体管路中。
正确的使用和保养夹式电动蝶阀，不仅有助于提高其使用寿命，还能确保使用过程中的安全性。
本文将介绍对夹式电动蝶阀的安全操作及保养规程。
安全操作规程1. 使用前的检查在使用夹式电动蝶阀之前，需要进行以下检查：•螺母是否松动：检查夹式蝶阀的各个螺母是否松动，如发现松动，需用扳手进行紧固；•蝶板是否完整：检查蝶板是否有碎裂、掉落等情况，如存在异常，需及时更换；•电动执行器是否工作正常：通过手动开关对电动执行器进行测试，确保其运行正常；•驱动装置是否安装到位：检查驱动装置是否被正确连接，如存在松动，需要重新安装；2. 操作时的注意事项•禁止使用非正规设备进行驱动：使用其他设备进行驱动夹式电动蝶阀会影响其精度和使用寿命；•防止过度力的作用：在使用夹式电动蝶阀时，要轻拧轻松，防止过度力的作用，在必要的时候需按照规定使用扳手；•避免使用在对流体温度范围之外的场合：夹式电动蝶阀只能用于对应的流体温度之内，如果使用温度范围之外，可能会导致蝶板变形，影响其正常使用；•不允许随意拆卸：夹式电动蝶阀设计结构复杂，不允许非专业人士进行随意拆卸维护，如需维护，需要有专业人员进行操作。
3. 发生故障时的处理方法在使用夹式电动蝶阀过程中，出现故障时，需及时处理，避免事故的发生。
一般情况下，出现以下故障，需要及时进行处理：•蝶板无法开启或关闭：检查发现原因后，可以通过手动开关、手动转动等方式进行处理；•内脏泄漏：需要立即关闭阀门并检查脱落的连接器或是否损坏，及时更换；•电源故障：检查电源进线是否正常，电源开关是否正常以及是否存在其他电源故障；•信号故障：检查各个传感器或其它设备的信号是否正常。
保养规程1. 日常保养•周期检查夹式电动蝶阀的螺母尺寸，防止其松动；•定期检查执行机构、转动部件、密封部分、接头等内部元件的使用寿命，及时更换；•检查电线连接，防止其松动或磨损；•定期检查蝶板、连杆、球头等转动端是否干净，并加注润滑油。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
对夹式蝶阀安装注意事项
1.清洗蝶阀密封面及管道中污物。
2.管道上的法兰内口必须对正，压住蝶阀的橡胶密封圈，无
需使用密封垫圈。
注意：如法兰内口偏出蝶阀橡胶密封圈，将会出现从阀杆漏水或者其它外漏现象。
3、固定阀门前要将阀板开关几次，确保无卡阻现象才可完
全拧紧固定螺母。
注意：如有卡阻将会导致蝶阀无法完全打开或关闭，电动或气动阀门会出现执行器将阀杆扭断变形现象。
4、严禁装好蝶阀再焊接法兰，否则会烧坏蝶阀橡胶密封圈。
5、更换电动或气动蝶阀下部时，一定要关位对关位、开位
对开位才装配，整机调校好再上管道安装。
注意：含DN350以上规格的蝶阀必须使用国标蝶式专用反法兰，含DN300以下规格蝶阀也建议使用该专用法兰盘。
如有需要，本公司可提供反法兰外形尺寸、螺栓规格、数量及安装示意图以供参考。
