音视频接口常用术语
常用视频音频接口大集合
常用视频音频接口大集合第一部分外部接口：用于连接各种PC外设USBUSB（Universal Serial Bus 通用串行总线）用于将鼠标、键盘、移动硬盘、数码相机、VoIP电话（S kype）或打印机等外设等连接到PC。
理论上单个USB host控制器可以连接最多127个设备。
USB目前有两个版本，USB1.1的最高数据传输率为12Mbps，USB2.0则提高到480Mbps。
注意：二者的物理接口完全一致，数据传输率上的差别完全由PC的USB host控制器以及USB设备决定。
USB 可以通过连接线为设备提供最高5V，500mA的电力。
USB接口有3种类型：- Type A：一般用于PC- Type B：一般用于USB设备- Mini-USB：一般用于数码相机、数码摄像机、测量仪器以及移动硬盘等左边接头为Type A（连接PC），右为Type B（连接设备）USB MiniUSB延长线，一般不应长于5米请认准接头上的USB标志USB分离线，每个端口各可以得到5V 500mA的电力。
移动硬盘等用电大户可以使用这种线来从第二个USB端口获得额外电源（500+500=1000mA）你见过吗：USB接口的电池充电器比较常见的USB转PS/2接口IEEE-1394/Firewire/i.LinkIEEE-1394是一种广泛使用在数码摄像机、外置驱动器以及多种网络设备的串行接口，苹果公司又把它称作Firewire（火线），而索尼公司的叫法是i.Link。
目前，数据传速率为400Mbp s的IEEE-1394标准正被800Mbps的IEEE-1394b （或Firewire-800）所取代。
普通火线设备使用的6针线缆可提供电源，另外还有一种不提供电源的4针线缆。
Firewire-800设备使用的是9针线缆以及接口。
一头6针，一头4针的1394连接线1394扩展卡挡板，提供两个6针接口以及一个较小的4针接口可提供电源的6针接头不提供电源的4针接头，一般用于数码摄像机以及笔记本电脑Cinch RCA（复合视频，音频，HDTV分量）这种接口通过同轴电缆传输多种电信号。
音响专业术语
AFL=After-fader Listen 衰减后监听（推子后监听），这个模式下，监听输出的信号是来自于通道电平推杆以后的信号Aux. =Auxiliary 辅助Aux.return 辅助返回（或Aux.RTN.或Aux.RET.）用于接收音频处理设备（如效果器，激励器）处理后的音频信号与主输出信号加以混合。
Aux.send 辅助送出，一般用于输出信号供信号处理设备进行处理，或输出舞台监听信号。
Balance 平衡，一般用于立体声输入通道，确定两路输入信号各自的平衡。
Bus 母线,公共线，调音台内部的信号线路流程，多路信号汇合到某个线路上，这条线路就是母线，一般的辅助和编组都是母线结构Clip 削波指示，此指示灯点亮或信号电平指示表达到这个位置，表明输入或输出信号已经达到顶点。
Cue 提示,监听，按下后可以在监听耳机或监听通道监听此路的信号。
Direct 直接的(输出)插口Effect 效果EQ=Equalizer 均衡器，调音台的均衡一般分三段或四段，有些具有扫频功能，可以对选定的频段进行电平的提升或衰减。
Fader 衰减器,推子Foldback 返送Gain 增益,放大量Group 编组HF=High Frequency 高频段HP=Headphone=Phones 耳机INS. =Insert 断点插入插口,也称又出又进插口，这个插座一般用于将一个信号处理设备直接插入到调音台的某个输入或者输出通道，对该通道的音频信号进行更精细的处理。
Level 电平LF=Low Frequency 低频段Limit 限制Line in线路或高阻抗设备输入插口LMF=Low-Mid Frequency 中低频段Low cut 低频切除(例如切去100Hz以下频率成分)L-R=Left-Right 左-右Main Sum 混合单声道，这个输出插座输出调音台内部混合好的单声道信号。
Master 主控,主输出。
地面广播机顶盒的HDMI和音频输出接口解析
地面广播机顶盒的HDMI和音频输出接口解析地面广播机顶盒已经成为现代家庭娱乐的重要设备之一，可以提供丰富的广播和电视节目选择。
在使用地面广播机顶盒时，我们经常会遇到HDMI和音频输出接口这两个术语。
本文将对地面广播机顶盒的HDMI和音频输出接口进行详细解析，以帮助读者更好地了解这些接口的功能与用途。
首先，我们来解析HDMI接口。
HDMI是High Definition Multimedia Interface （高清晰度多媒体接口）的缩写，它是一种数字传输接口，可传输高清视频和高质量音频信号。
HDMI接口的主要作用是将地面广播机顶盒与电视或显示器连接起来，实现高清画面和音频的传输。
HDMI接口使用一个方便的连线，其中包含多个信号线，可以传输视频信号、音频信号以及其他控制信号。
通过使用HDMI接口，用户可以享受到更清晰、更精确的图像和声音体验。
在连接地面广播机顶盒和电视时，只需将HDMI连线插入地面广播机顶盒的HDMI输出接口，然后将另一端插入电视的HDMI输入接口即可。
这样一来，地面广播机顶盒发送的高清视频信号和音频信号将直接传输到电视上，使用户可以在高清的画面中观看广播和电视节目，并享受到高品质的音响效果。
除了HDMI接口，地面广播机顶盒还配备了音频输出接口，通常是3.5mm耳机插孔或L/R声音输入插孔。
音频输出接口通过传输音频信号，使用户可以通过外接音响或耳机来收听广播和电视节目的声音。
如果您的电视没有内置扬声器，或者您希望将音频输出到更强大的音响设备中以获得更好的音效，音频输出接口将非常有用。
使用音频输出接口时，只需使用音频线或3.5mm音频线将地面广播机顶盒的音频输出接口与外接音响设备进行连接即可。
这样一来，地面广播机顶盒的声音将通过外接音响设备提供给用户，使用户可以享受到更高质量的音响效果。
如果您想使用耳机来收听广播和电视节目的声音，只需将耳机插入到地面广播机顶盒的音频输出接口上即可。
电视机常用接口介绍
由于HDMI有诸多优点，是连接高清设备最理想的接口， 所以被平板电视所钟爱，目前平板电视至少配备两个以上的 HDMI接口，目前在售的平板电视HDMI接口版本均为1.3， 至今还没有看到升级的迹象。
接口细节
网线接口
随着网络电视不断的 增加，在目前的平板电视上， 还可以经常看到RJ-45接口， 这种接口就是我们现在最常 见的网络设备接口，俗称 “水晶头”，专业术语为 RJ-45连接器，属于双绞线 以太网接口类型。RJ-45插 头只能沿固定方向插入，设 有一个塑料弹片与RJ-45插 槽卡住以防止脱落。传输介 质是双绞线。
家用电器常用接口介绍
电视机自从问世以来，逐 渐成为了人们生活的必需品， 在电视发展的过程中，也出现 了很多新的技术和越来越多的 周边产品，例如录像机、VCD、 DVD、蓝光播放机、高清播放 机等视频播放设备，再到电脑 以及PS等电视游戏机的出现， 单单一个电视天线接口已经完 全无法满足我们的需要了，这 时，更多的接口也开始出现并 且一直沿用至今，例如AV接口、 S端子、色差接口、VGA接口和 最新的HDMI接口等。
接口细节
USB接口
通用串行总线（英文： Universal Serial Bus，简称USB） 是连接外部装置的一个串口汇流 排标准，在计算机上使用广泛， 但也可以用在机顶盒和电视机上， 通过该接口的使用，可以与机器 内部的播放芯片集合，直接播放 USB存储设备中的图像、音频甚 至是视频。虽然目前电视机上的 接口均为2.0版本，但是根据电视 本身所能解码的能力不同，每款 电视可以播放的文件种类也不尽 相同。
数字音视频术语解释
一，微分相位：微分相位是指与色度有关的亮度信号幅度变化所引起的彩色载波分量的相位变化。
在NTSC系统中，彩色信号矢量角的变化代表了色调的变化，所以微分相位对信号的影响是很严重的。
而PAL系统因为采用了逐行倒相技术，所以自身补偿作用使得用色饱和度的变化代替了色调的变化。
总的来说，微分相位是用来描述亮度信号的幅度变化对彩色色调影响的一个参数。
二，微分增益：微分增益是指色度信号的幅度变化随有关亮度信号幅度变化的函数关系，它对图象的影响是彩色饱和度的变化。
简单的说：微分增益是亮度信号幅值的变化对彩色饱和度的影响。
三，色-亮串扰：色-亮串扰是微分增益的反面，它表示亮度信号的幅度随有关色度副栽波幅度变化的关系。
四，r（枷马）校正：所谓枷马校正就是检出图象信号中的深色部分和浅色部分，并使两者比例增大，从而提高图象对比度效果。
五、声表面波滤波器（SAWF）声表面波滤波器是利用石英、铌酸锂、钛酸钡晶体具有压电效应的性质做成的。
所谓压电效应，即是当晶体受到机械作用时，将产生与压力成正比的电场的现象。
具有压电效应的晶体，在受到电信号的作用时，也会产生弹性形变而发出机械波（声波），即可把电信号转为声信号。
由于这种声波只在晶体表面传播，故称为声表面波。
声表面波滤波器的英文缩写为SAWF，声表面波滤波器具有体积小，重量轻、性能可靠、不需要复杂调整。
在有线电视系统中实现邻频传输的关键器件。
声表面波滤波器的特点是：（1）频率响应平坦，不平坦度仅为±±，群时延±30-±50ns。
（2）SAWF矩形系数好，带外抑制可达40dB以上。
（3）插入损耗虽高达25-30dB，但可以用放大器补偿电平损失。
声表面波滤波器包括声表面波电视图像中频滤波器、电视伴音滤波器、电视频道残留边带滤波器。
声表面波滤波器的典型技术指标如下表所示。
六、梳状滤波器梳状滤波器它是由许多按一定频率间隔相同排列的通带和阻带，只让某些特定频率范围的信号通过。

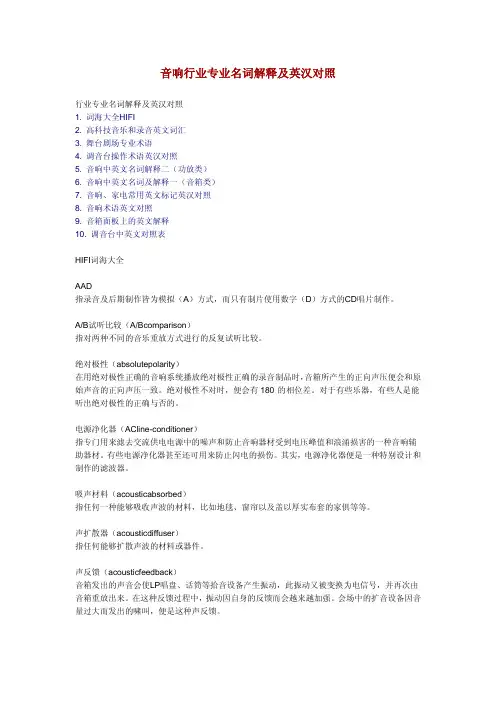

音视频行业中英文对照
吸声材料（acousticabsorbed） 指任何一种能够吸收声波的材料，比如地毯、窗帘以及盖以厚实布套的家俱等等。
HIFI词海大全
AAD 指录音及后期制作皆为模拟（A）方式，而只有制片使用数字（D）方式的CD唱片制作。
A/B试听比较（A/Bcomparison） 指对两种不同的音乐重放方式进行的反复试听比较。
绝对极性（absolutepolarity） 在用绝对极性正确的音响系统播放绝对极性正确的录音制品时，音箱所产生的正向声压便会和原 始声音的正向声压一致。绝对极性不对时，便会有 180°的相位差。对于有些乐器，有些人是能 听出绝对极性的正确与否的。
比特（bit） 二进制数字的基本单位。通常取 0 或 1 两种状态之一。比特数越多，表达摸拟信号就越为精确， 对音频信号的还原也越好。
比特率（bitrate） 指数字音频或数字视频信号每秒所存贮或传送的比特数。例如，CD光盘每一声道的比特率为 705600kbs，而杜比数字（DD）的 5．1 声道的比特率则为 384kbs。高些的比特率往往意味着 可以获得更好些的音质。
模拟（analog） 指模拟信号的电压变化是对声波的一种模拟，也即电压会随原有声学波形而连续的变化。与在二 进位中用 0 和 1 来表示的音频或视频信号的数字信号相对。
图像变形（anamorphic） 指影片或视频的宽屏幕图像在水平方向上用透镜或数字处理的方法加以“压窄”，以便能适应于标 准的 4∶3 的幅形比。重放时，则通过“反压窄”将图像原有的幅形比予以恢复。图像变形的格式 可在不牺牲分辨率的情况下，提供正确的幅形比。
音视频接口讲解
常见视频类型-1394
• • • • 一种双向串行接口 可连接到其他数字设备上 传输速率可达 400 Mbps或800Mbps（1394B） 线缆长度 4.5m
接口分类
视频接口
音频接口
音频分类
平衡、非平衡
线路（line）、MIC电平
常见音频类型
非平衡式 普通消费者中广泛应用 使用 2 根线 (信号+ 接地) 容易噪音干扰 短距离使用
SDI -串行数字接口 单根同轴电缆承载 YUV 分量视频 8 个数字音频通道（嵌入解嵌） 270 MB/s 串行数据流 4:3 360 MB/s 宽屏 16:9 1.5Gb/s 高清信号 :HD-SDI
3G-SDI
SDI接口类型
BNC、Q9 阻抗75欧姆 专业接口 压接、焊接
常见视频类型-HDMI
视频会议基础教程 音视频接口
接口的基本概念
信号格式
接口形式
接口分类
视频接口
音频接口
视频接口分类
模拟视频
Hale Waihona Puke 字视频模拟视频格式• 模拟接口 – 复合、AV、Composite、video – S-VIDEO、S端子、Y/C – 色差分量、Ypbpr、Ycbcr、YUV、Y，r-y，b-y、 Component – VGA、DVI-I、DVI-A – RGB、RGBHV、RGsB、RGBS
常见视频类型-色差分量
亮度Y
色度Pr
色度PRb
常见视频类型-色差分量
亮度 + 色度
色差分量接口类型
– 三个莲花接口（常见）或BNC接口（专业） – 传输距离一般50米左右衰减较小 – 1个亮度和2个色度利用三根线分别传输 – 高清的标准接口，所有高清设备标配
视频会议常用到的术语
P OLYCOM
H264 低带宽高清视频技术。
H.264 HP的好处是什么？
∙少占用一倍以上的带宽
∙省一倍以上的线路费用
还能为用户带来的好处？
∙2M线路内实现1080P的唯一技术
∙节省出带宽留给其他办公应用
∙减轻网络压力提高系统稳定性
LRP 丢包纠错技术：在丢包5%-8%的情况下依然保证视频会议的进行。
超级双流：将人物和内容叠加在一起显示。
支持3G视频通讯。
产品:
POLYCOM HDX 8000-1080参数：
产品类型视频会议
完成功能1个1080Eagle Eye摄像头，1080许可，HDX麦克风，支持P+C双流，支持PPCIP，People on content，2个线缆(DVI-RCA)(RCA-RCA)
￥123782
术语：
DVI: 数字视频接口
HDCI: HDCI接口是美国宝利通公司为生产高清视频会议系统的鹰眼摄像头而定制的接口，主要用于连接高清的鹰眼摄像头和高清主机的，采用60针接口。
包含视频传输、摄像头PTZ 信号控制以及电源供给。
LAN: 局域网。
WAN: 广域网。
ISDN: 综合业务数字网（Integrated Services Digital Network，ISDN）是一个数字电话网络国际标准，是一种典型的电路交换网络系统。
RCA: 莲花插座，是目前为止最为常见的一种音/视频接线端子。
几种常见的音视频接口知识汇总
目前，国内外各个视频会议生产厂家都陆续推出了自己的各种高清或超清产品，都在不遗余力的宣传图像分辨率。
但是，要达到高清/超清的视频会议，单单有720p或者1080p的图像分辨率是不够的。
视频会议作为多媒体的一种应用，整个系统涉及到前端视频采集、图像的编码能力、高质量的网络传输、高清晰的视频显示设备。
另外，如果我们在观看高清晰视频图像的时候，不能得到一个更清晰、连续的音频效果，那么这个过程实际上就没有任何意义，所以高质量音频的重要性完全不亚于视频。
所以在高清或者超清的视频会议中有几个关键的知识点需要了解：高清的视频分辨率、高清视频显示设备的接口、高质量的音频传输接口、高质量的音频。
技术的发展都是循序渐进的过程，在本文档中不但列出了高清视频的相关术语，还把非高清视频系统中的相关术语也一并列出，这样会有一个很直观的比较过程。
矩阵切换器/图像拼接处理器/边缘融合器1视频接口我们经常在家里的电视机、各种播放器上，视频会议产品和监控产品的编解码器的视频输入/输出接口上看到很多视频接口，这些视频接口哪些是模拟接口、哪些是数字接口，哪些接口可以传输高清图像等，下面就做一个详细的介绍。
目前最基本的视频接口是复合视频接口、S-vidio接口；另外常见的还有色差接口、VGA接口、DVI接口、HDMI接口、SDI接口。
1.1复合视频接口1.1.1接口图1.1.2说明复合视频接口也叫AV接口或者Video接口，是目前最普遍的一种视频接口，几乎所有的电视机、影碟机类产品都有这个接口。
它是音频、视频分离的视频接口，一般由三个独立的RCA插头（又叫莲花接口RCA接口）组成的，其中的V接口连接混合视频信号，为黄色插口；L接口连接左声道声音信号，为白色插口；R接口连接右声道声音信号，为红色插口。
工业中也有采用BNC 接口传输符合视频的。
例如 Video 矩阵均采用的BNC 接口。
RCA 转BNC 只需要专业的转接口即可。
RCA是Radio Corporation of American的缩写，因为RCA接头由这家公司发明。
广播电视行业术语表
术语表Switcher 切换器Video 视频Audio 音频YUV Y、U、V分量视频DVI(Digital Visual Interface) 数字视频接口HDMI（High Definition Multimedia Interface）高清晰度多媒体接口SDI (serial digital interface) 数字串行接口SDTV（Standard-Definition Television）标准清晰度电视HDTV（High Definition Television）高清晰度电视YPbPr YCbCr 色差分量接口(隔行扫描) 色差分量接口(逐行扫描)VGA (Video Graphics Array) VGA接口SNMP (Simple Network Management Protocol) 简单网络管理协议TR101.290 DVB 系统测量标准RU（Rack Unit）标准计量单位（1RU＝44mm）DB9 9芯D型插座DB15 15芯D型插座Lock 锁定Source 源C-Bus(Control-Bus) 控制母线Data Bus 数据母线Node Bus 节点母线AC Power 交流电源AC(Alternating Current) 交流DC(Direct Current) 直流GND (Ground) 接地In 输入Input 输入端口Video Input 视频输入Out 输出Output 输出端口Audio Output 音频输出On 开Off 关Level 幅度,电平Alarm 报警RS-232 RS-232控制信号端口RS-422 RS-422控制信号端口BNC（Bayonet Nut Connector）BNC接口RCA(Radio Corporation of American) RCA接口(莲花插座，A V接口) AC Couple 交流耦合DC Couple 直流耦合DC Restore 直流恢复Send 发送Salvo 齐切TX（Tranceive Data）发信号RX（Receive Data）收信号CMOS（Complementary Metal Oxide Semiconductor）CMOS电路SMT（Surface Mounted Technology）表面贴装技术LED（Light Emitting Diode）指示灯PCB（Printed Circuit Board）印刷电路板Auto 自动Manual 手动Main 主要Backup 备份NV-RAM 驱动内存Size 尺寸Level 层Load 负载CPU 中央处理器DIP 拨码开关Reset 复位开关Node 节点Power Supply 供电系统Check 检测Stop 停止Switch 切换，开关Encoder 编码器Decoder 解码器Normal 正常Debug 调试Baud Rate 波特率SDI(Serial Digital Interface) 数字视频信号CVBS(Composite Video Broadcast Signal) 复合视频信号数字音频信号AES/EBU(Audio Engineering Society/European BroadcastUnion)AGC（Automatic Gain Control）自动增益设置Clamp 箝位Mix 混合Mixing 混音Mute 静音Phase Lock 锁相Pulsing Signal 脉冲信号Time Pulsing Signal 时间脉冲信号GPS(Global Positioning System) 全球卫星定位系统Time Service 授时Timing 校时B-Y Signal B-Y信号Chroma 色度Color Bar 彩条Component Signal 分量信号Composite Signal 复合信号YCbCr Signal 色差信号Horizontal 行H-Blank(Horizontal-Blank) 行消隐HSYNC (Horizontal Synchronization) 行同步Progressive 逐行扫描Interlacing 隔行扫描Field 场Field Intensity 场强Vertical Active 场正程VBI（Vertical Blanking Interval）场逆程V-Blank(Vertical-Blank) 场消隐VSYNC (Vertical Synchronization) 场同步Frame 帧Frame synchronizer 帧同步REF(Reference) 参考视频（同步信号）（外接同步信号）Gen-lock 同步信号锁定Hue 色调Luminance signal 亮度信号R-Y signal R-Y信号Saturation 饱和度Contrast 对比度Grayscale 灰度Channel 通道Amplifier 放大器Distributor 分配器Filter 滤波器SC(Sub-carrier) 副载波Delay 延时Real Time 实时Time 定时process 处理Level 电平Error 误差Color Burst 色同步Synchronous Head 同步头Phase 相位H_ Phase( Horizontal Phase) 行相位SC_Phase 副载波相位Interference 干扰EMC（Electromagnetic Compatibility）电磁兼容性Pixel 像素Resolution 分辨率Definition 清晰度Code Rate 码率Frequency 频率Frequency Band 频段Frequency Spectrum 频谱Power 功率Power Consumption 功耗BB(Black Burst) 黑场Color Field 彩场Static frame 静帧Interrupt, Break Down (off) 中断Mosaic 马赛克Jitter 抖动Monitoring(Video) 监看Monitoring(Audio) 监听Sound 伴音Embed 嵌入De-embed 解嵌Balance 平衡Nonbalance 非平衡Module 模块SCM（Single-Chip Microcomputer）单片机NTSC(National Television Standards Committee) (美国)国家电视标准委员会(标准)PAL（Phase Alternating Line）逐行倒相（又称为帕尔制）SECAM（Sequentiel Couleur A Memoire）法语按顺序传送彩色与存储（又称塞康制）TALL Y 播出指示器H.264 MPEG-4 A VC、MPEG-4 Part 10CCIR656=CCIR601+HSYNC+VSYNC 656串行数据传输，行场同步信号嵌入数据流中I2S (Inter—IC Sound) I2S总线I2C (Inter－Integrated Circuit) I2C总线（两线式串行总线）MPEG (Moving Pictures Experts Group) 动态图像专家组DVB（Digital Video Broadcasting）数字电视广播TS（Transport Stream）传输流（MPEG-TS）ASI(Asynchronous Serial Interface) 异步串行接口SPI（Synchronous Parallel Interface）同步并行接口MPTS（Multiprogram Transport Stream）多节目传输流SPTS（Single-Program Transport Stream）单节目传输流RJ45（Registered Jack-45）RJ45 型网线插头又称水晶头BYPASS 旁路，旁通IP（Internet Protocol）网络之间互连的协议（网协）IPTV（Internet Protocol TV)）交互式网络电视Dbfs（Decibels Full Scale）以满刻度为基准的分贝表示方法PGM（Program）节目（播出监视）PST（Pre-Set）预置（监视）PVW 预览监视COM（Component Object Mode）串口LPT（Line Printer）并口（行式打印机口）Hard disk 全硬盘Disk/Tape-Combined 盘带结合Upload 上载Broadcast 播出Networked Broadcasting 网络播Local Broadcasting 本地播Band Width 带宽Time-base 时基Take 触发None-linear Editing 非编Review 审片Spot 插播Backup Broadcasting 垫播Subtitle 字幕Scroll Subtitle 拉滚字幕Swimming Subtitle 游动字幕Overlay 叠加Material 素材Media Assets 媒资Decomposition 分解Test Card 测试卡Optical Signal 光信号Transformer 变压器Distortion 失真Trailing 拖尾SNR（Signal to Noise Ratio）信噪比Mulitiviewer 多画面Server 服务器Secondary storage 二级存储RAID（Redundant Arrays of Inexpensive Disks）磁盘阵列Key signal 键信号Fill Signal 填充信号Bypass 断电直通Bypass 旁通RI/RO(Ring-in/Ring-out) 环入/环出REC （Record）录制Playback 回放Storage 存储Remote Control 远程控制LBN（Low Noise Block）高频头RF(Radiofrequency) 射频Compression 压缩Modulation 调制Narrowband 窄带Broadband 宽带Car 车载Clip Fastening 扣板Individual Soldier 单兵Portable 便携Transmit 发射Receive 接收Relay 中继Omnidirectional Antenna 全向天线Directional Antenna 定向天线Frequency 频点Down conversion 下变频LNA（Low Noise Amplifier）低噪放NTSC 美国国家电视标准委员会VHF（Very High Frequency）高频（甚高频）UHF（Ultra High Frequency）特高频VCR(Video Cassette Recorder) 视频磁带录像机PLL (Phase-Locked Loop) 锁相环VCO (voltage-controlled oscillator) 压控振荡器NLE(Non Linear Edition) 非线性编辑DVB-S 数字卫星直播系统标准DVB-C 数字有线广播系统标准DVB-T 数字地面广播系统标准DVB-SMA TV 数字（卫星共用天线电视）广播系统标准DVB-MS 高于10GHZ的数字广播MMDS分配系统标准DVB-MC 低于10GHZ的数字广播MMDS分配系统标准COFDM（coded orthogonal frequency division multiplexing）编码正交频分复用SSI(Synchronous Serial Interface) 同步串行接口ELF (Extremely Low Frequency) 极低频SLF (Super Low Frequency) 超低频ULF (Ultra Low Frequency) 特低频VLF (Very Low Frequency) 甚低频LF ( Low Frequency) 低频MF (Medium Frequency) 中频HF (High Frequency) 高频SHF (Super High Frequency) 超高频EHF (Extremely High Frequency) 极高频Gateway 网关Demodulator 解调器Optical Fiber 光纤Protocol 协议Adapter 适配器SONET (Synchronous Optical Network) 同步光纤网络Acquisition 采集Animation 动画Integrators 集成Aggregator 聚合器Converter 转换器Matrix 矩阵Interactive TV 互动电视AES(Audio Engineering Society) 音频工程协会EBU（(European Broadcasting Union) 欧洲广播联盟BMP( Bit Map) 位图CA(Conditional Access) 条件接入DMUX 解复用器DTV(Digital Television) 数字电视DTVC(Digital Television Cable) 有线数字电视RTP（Real-time Transport Protocol）实时传送协议UDP（User Datagram Protocol）用户数据协议包IGMP（Internet Group Management Protocol）Internet 组管理协议SMPTE 时间码概念Degradation 老化Differential gain 微分增益Differential phase 微分相位OSD(On-Screen Display) 屏幕菜单式调节方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Http: //
王晓习提供
接口的连接
王晓习提供
平衡方式连接
王晓习提供
王晓习提供
非平衡方式连接
王晓习提供
王晓习提供
非平衡方式连接
王晓习提供
王晓习提供
王晓习提供
插入方式连接
王晓习提供
并接方式连接（平衡式）
王晓习提供
并接方式连接（非平衡式）
王晓习提供
并接方式连接（非平衡式）
王晓习提供
分支方式连接（立体声）
2015-3-19
王晓习提供
2. DVI接口
DVI的接口
2015-3-19
王晓习提供
2. DVI接口
DVI信号传输的优点
一、速度快；二、画面清晰
VGA信号传输：
数字图像信息 显卡的D/A转换
模拟信号线
图像的A/D转换
显示设备
DVI信号传输：
数字图像信息 显示设备
2015-3-19
王晓习提供
3. 标准视频输入（RCA）接口
王晓习提供
分支方式连接（音箱）
王晓习提供
分支方式连接（音箱）
王晓习提供
湖山公司的员工们请记住
你进入的是一家讲求实效的企业，请用你的业绩说话； 如果你要离开，请带上你的荣誉和奖金，我们是你最好的 证明人； 在你发出抱怨前，先想想同样条件下，优秀者是如何做到 的； 企业永远喜欢这样的员工，面对困境就有原因分析，更有 解决方案； 昨天的经验会成为今天的障碍，你需要不停地学习和进步； 全世界优秀员工共同点只有四条：喜欢、自信、悟性、德 行； 我们无视你的文凭、背景和经验，唯有贡献证明你的价值。
2015-3-19 王晓习提供
5. 视频色差输入接口
通常采用YPbPr 和YCbCr两种标识，前者表示逐行扫描色差输出，后者表 示隔行扫描色差输出。在视频输出和颜色处理过程中统一忽略绿色差 而只保留 Y Cr Cb ，这便是色差输出的基本定义。作为S-Video的进阶产品色差输出将SVideo传输的色度信号C分解为色差Cr和Cb，避免了两路色差混合解码并再次分 离的过程，也保持了色度通道的最大带宽，只需要经过反矩阵解码电路就可以 还原为RGB三原色信号而成像，这就最大限度地缩短了视频源到显示器成像之 间的视频信号通道，避免了因繁琐的传输过程所带来的图像失真，所以色差输 出的接口方式是目前各种视频输出接口中最好的一种。
王晓习提供
谢 谢 大 家 ！
2015-3-19
结束语！
企业的竞争之道：全心全意为客户服 务，为客户创造利益。从现在开始我们行 动起来，擦亮我们的招牌！热爱每一个产 品，苦练基本功，顺利度过金融危机，胜 利永远属于有准备的人！ 湖山音响为文化生活带来了欢乐，中国 之声已经响遍祖国大地。
四川湖山电器有限责任公司
专业知识培训资料
视频接口常用术语
四川湖山电器有限责任公司
王晓习提供
1. VGA 接口
VGA 接口采用非对称分布的15pin 连接方式，其工作原理： 是将显存内以数字格式存储的图像( 帧) 信号在RAMDAC 里 经过模拟调制成模拟高频信号，然后再输出到显示器成像， 这样VGA信号在输入端(LED显示屏内) ，就不必像其它视频 信号那样还要经过矩阵解码电路的换算。从前面的视频成像 原理可知VGA的视频传输过程是最短的，所以VGA 接口拥 有许多的优点，如无串扰无电路合成分提供
6. BNC 端口
RGBHV 信号
全基本视频元素 已被分隔 不需编码或译码
2015-3-19
王晓习提供
7. S232C串口
RS-232C标准（协议）的全称是EIA-RS- 232C标准，其中EIA(Electronic Industry Association)代表美国电子工业协会，RS（ecommeded standard） 代表推荐标准，232是标识号，C代表RS232的最新一次修改（1969），在 这之前，有RS232B、RS232A。。它规定连接电缆和机械、电气特性、信 号功能及传送过程。常用物理标准还有有EIA�RS-232-C、EIA�RS422-A、EIA�RS-423A、EIA�RS-485.这里只介绍EIA�RS-232C（简称232，RS232）。计算机输入输出接口，是最为常见的串行接口， RS-232C规标准接口有25条线，4条数据线、11条控制线、3条定时线、7 条备用和未定义线，常用的只有9根，常用于与25-pin D-sub端口一同使用， 其最大传输速率为20kbps，线缆最长为15米。RS232C端口被用于将计算 机信号输入控制LED显示屏。
2015-3-19
王晓习提供
5. 视频接口
S-视频信号(或称 Y/C)
质量胜过于复合视频信号 用于S-视频信号的4-针微型DIN 插座或 BNC 端口(共二端) – 一芯带亮度 (Y) – 一芯带色度 (C) 彩色较纯净， 无色度蠕动现象 – 色度与亮度分离…
王晓习提供
2015-3-19
6. BNC 端口
2015-3-19
王晓习提供
王晓习提供
8.音频接口
卡侬接口——设备信号传输常使用三芯卡侬平衡式的方 式接口连接，信号线要求正负加屏蔽。
大两芯或大三芯接口——设备信号传输有时需要采用大 两芯或大三芯接口连接，信号线要求正负加屏蔽。 NEUTRIK SPKON接口——是扬声器专用接口，方便牢 靠扬声器与功率放大器之间的连接，常用的接口为4芯 Neutrik NL4MP或8芯NL8MP接口
也称AV 接口，通常都是成对的白色的音频接 口和黄色的视频接口，它通常采用RCA(俗称莲 花头)进行连接，使用时只需要将带莲花头的标 准AV 线缆与相应接口连接起来即可。
2015-3-19
王晓习提供
4. 音视频AV接口
AV接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干 扰而导致的图像质量下降，但由于AV 接口传输的仍然是一种亮度/色度(Y/C) 混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和色度解码才能成 像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮 度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。AV还具 有一定生命力，但由于它本身Y/C混合这一不可克服的缺点因此无法在一些 追求视觉极限的场合中使用。C，进行传输然后再在显示设备内解码为Cb 和Cr 进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小 但在严格的广播级视频设备下进行测试时仍能发现) ，而且由于Cr Cb 的混 合导致色度信号的带宽也有一定的限制，所以S -Video 虽然已经比较优秀 但离完美还相去甚远，S-Video虽不是最好的，但考虑到目前的市场状况和 综合成本等其它因素，它还是应用最普遍的视频接口。
王晓习提供
接口的连接
不平衡连接TS大两芯接口和RCA莲花接口
RCA莲花接口我们最常见，因为他被用于“民 用设备”，一般的卡式录音机都使用RCA接口。 专业设备上至少也是不平衡连接TS大两芯接 口。最好的联结方式肯定是平衡卡侬接口，十 分牢固！
王晓习提供
接口的连接
王晓习提供
接口的连接
王晓习提供
王晓习提供
2015-3-19
接口的连接
平衡连接有XLR卡侬接口和TRS大三芯接口 这些卡侬接口上都有标记1、2、3，按照上图 1、信号地，2、信号热端，3、信号冷端
Tip头：信号热端，Ring环：信号冷端，Sleeve套管： 信号地 有些人总喜欢把TRS接口说成所谓立体声插头，这恐 怕是因为我们常见的耳机使用它。但是在这里它是用 于声音信号的平衡连接。
2015-3-19
王晓习提供
王晓习提供
2. DVI输入接口
DVI接口主要用于与具有数字显示输出功 能的计算机显卡相连接， 显示计算机的RGB信号。DVI（Digital Visual Interface）数字显示接 口，是由1998年9月，在Intel开发者论坛上成立的数字显示工作小组 （Digital Display Working Group简称DDWG），所制定的数字显示 接口标准。 DVI数字端子比标准VGA端子信号要好，数字接口保证了全部内容 采用数字格式传输，保证了主机到监视器的传输过程中数据的完整性 （无干扰信号引入），可以得到更清晰的图像。
