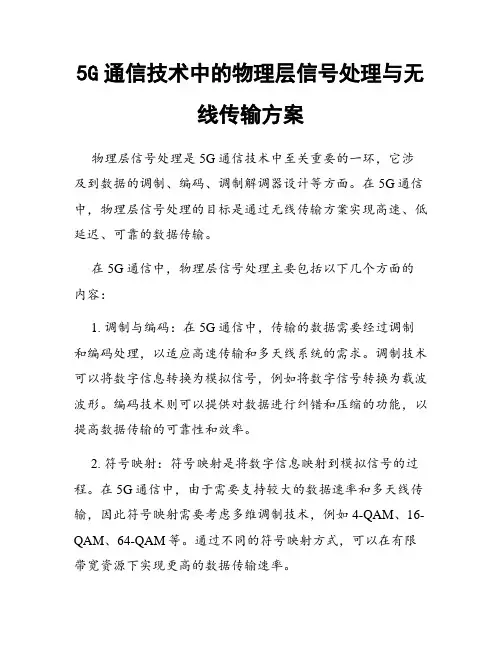

5G通信技术中的物理层信号处理与无线传输方案
5G通信技术中的物理层信号处理与无线传输方案物理层信号处理是5G通信技术中至关重要的一环，它涉及到数据的调制、编码、调制解调器设计等方面。
在5G通信中，物理层信号处理的目标是通过无线传输方案实现高速、低延迟、可靠的数据传输。
在5G通信中，物理层信号处理主要包括以下几个方面的内容：1. 调制与编码：在5G通信中，传输的数据需要经过调制和编码处理，以适应高速传输和多天线系统的需求。
调制技术可以将数字信息转换为模拟信号，例如将数字信号转换为载波波形。
编码技术则可以提供对数据进行纠错和压缩的功能，以提高数据传输的可靠性和效率。
2. 符号映射：符号映射是将数字信息映射到模拟信号的过程。
在5G通信中，由于需要支持较大的数据速率和多天线传输，因此符号映射需要考虑多维调制技术，例如4-QAM、16-QAM、64-QAM等。
通过不同的符号映射方式，可以在有限带宽资源下实现更高的数据传输速率。
3. 多天线系统设计：5G通信中使用了大规模天线阵列（Massive MIMO）技术，以提高信道容量和数据传输速率。
在多天线系统中，物理层信号处理需要对传输信号进行波束赋形和波束成形等处理，以实现有效的信道传输。
此外，还需要进行天线选择、波束赋形权重的计算等工作，以优化传输性能。
4. 信道估计与均衡：由于无线信道的复杂性，信号在传输过程中容易受到干扰和衰落的影响。
因此，在5G通信中，物理层信号处理需要进行准确的信道估计和均衡处理。
通过对传输信号和接收信号的比较，可以估计信道特性，进而进行信号均衡以提高传输质量。
5. 自适应调制与调度：5G通信中，物理层信号处理还需要考虑自适应调制与调度的问题。
自适应调制可以根据信道条件的变化，动态地调整数据传输速率和调制方式，以提高传输效率。
自适应调度则可以根据用户的需求和网络状况，合理地分配资源，实现高效的数据传输。
为了实现上述物理层信号处理的需求，5G通信中采用了多种无线传输方案，以在有限的频谱资源下实现高速、低延迟的数据传输。
第7讲 数据编码与调制技术讲解
2、量化
使连续模拟信号变为时间轴上的离散值
7 6 5 4 3 2 1 0
3、编码
将离散值变成一定位数的二进制码
练习6
一个数字化语音系统，将声音分为128个量化 级，用一位比特进行差错控制，采样频率为 8000次/s，则一路话音的数据传输率？
（1）128个量化级，表示的二进位制位数为7 位，加一位差错控制，则每个采样值用8位表
1、不归零码（NRZ）
二进制数字0、1分别用两种电平来表示；常用－ 5V表示1，＋5V表示0；
缺点：
存在直流分量，损坏连接点的表面电镀层，传 输中不能有变压器或电容；
不具备自同步机制，传输时必须使用外同步。
2、曼彻斯特编码
每一位的中间有一跳变，位中间的跳变既作时 钟信号，又作数据信号；从高到低跳变表示 “1”，从低到高跳变表示“0”
0100010110
NRZ
Differential Manchester
练习4
画出数字信号01011001的Manchester和Differential Manchester编码0 。 1 0 1 1 0 0 1
数字信号
Manchester
Difference Manchester
练习5
在Manchester coding 编码中信息速率与码元速 率有什么关系？
信息速率是码元速率的1/2 因些需要双倍的传输带宽
三ห้องสมุดไป่ตู้模拟数据的数字信号传输
模拟数据的数字化主要通过脉冲码调制技术（ Pulse Code Modulation, PCM）来实现。
PCM工作包括采样、量化及编码三部分操作。 ⑴.采样:采样是在一定的时间间隔内，将模拟信号
调制 编码 解调 译码过程
调制、编码、解调、译码的过程大致如下：
编码：在发送端，原始数据通常以二进制形式存在。
为了在传输过程中保持数据的完整性，通常会对这些数据进行编码。
编码过程可能包括添加校验位、对数据进行加密等。
调制：在发送端，编码后的数据需要通过某种方式转换成适合在信道上传输的信号。
这个过程称为调制。
调制的方式有很多，如QAM（Quadrature Amplitude Modulation，四相位幅度调制）、QPSK（Quadrature Phase Shift Keying，四相位偏移键控）等。
传输：经过调制后的信号通过信道进行传输。
在这个过程中，可能会受到各种噪声和干扰的影响。
解调：在接收端，首先需要对接收到的信号进行解调，将其从信道上解调下来，还原成原始的信号。
译码：解调后的信号还需要进行译码，将编码后的数据还原成原始的二进制数据。
以上就是调制、编码、解调、译码的基本过程。
这个过程通常用于数字通信系统中，如无线通信、卫星通信等。
移动通信的编码与调制技术
移动通信的编码与调制技术在当今高度互联的时代，移动通信已经成为我们生活中不可或缺的一部分。
从日常的语音通话、短信交流，到高清视频播放、在线游戏，移动通信技术的不断发展为我们带来了越来越便捷和丰富的体验。
而在这背后，编码与调制技术起着至关重要的作用。
首先，我们来谈谈编码技术。
编码，简单来说，就是将信息转换为特定的代码形式，以便于传输和存储。
在移动通信中，常用的编码技术包括信源编码和信道编码。
信源编码的主要任务是减少信息的冗余度，提高传输效率。
例如，在语音通信中，我们不会传输连续的声音信号，而是对其进行采样和量化，将模拟的声音信号转换为数字形式。
通过合理的编码算法，可以去除那些人耳不太敏感的部分，从而在不影响语音质量的前提下减少数据量。
信道编码则是为了提高通信的可靠性。
由于移动通信环境复杂，信号在传输过程中容易受到各种干扰和衰减。
信道编码通过在原始信息中添加一些冗余信息，使得接收端能够检测和纠正传输过程中产生的错误。
常见的信道编码方式有卷积码、Turbo 码等。
接下来，我们再看看调制技术。
调制就像是给信息穿上不同的“外衣”，以便让它们能够在无线信道中顺利传输。
在移动通信中，常见的调制方式有幅度调制（AM）、频率调制（FM）和相位调制（PM）。
幅度调制是根据信息的变化改变载波的幅度；频率调制则是改变载波的频率；相位调制则是改变载波的相位。
而现代移动通信系统中，更广泛采用的是数字调制技术，如二进制相移键控（BPSK）、正交相移键控（QPSK）、正交幅度调制（QAM）等。
以 QPSK 为例，它将信息编码为四个不同的相位状态，每个相位状态代表两个比特的信息。
这样，在相同的带宽下，能够传输更多的信息。
QAM 则更进一步，它同时改变载波的幅度和相位，从而可以在一个符号中传输更多的比特。
例如 16QAM 可以在一个符号中传输 4 比特的信息。
编码与调制技术的选择并非是孤立的，而是需要根据具体的通信需求和系统条件来综合考虑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数据的编码与调制
如前所述，网络中的通信信道可以分为模拟信道和数字信道，分别用于传输模拟信号和数字信号，而依赖于信道传输的数据也分为模拟数据与数字数据两类。
为了正确地传输数据，必须对原始数据进行相应的编码或调制，将原始数据变成与信道传输特性相匹配的数字信号或模拟信号后，才能送入信道传输。
如图6-20所示，数字数据经过数字编码后可以变成数字信号，经过数字调制（ASK、FSK、PSK）后可以成为模拟信号；而模拟数据经过脉冲编码调制（PCM）后可以变成数字信号，经过模拟调制（AM、FM、PM）后可以成为与模拟信道传输特性相匹配的模拟信号。
图6-20 数据的编码与调制示意图
6.3.1 数字数据的数字信号编码
利用数字通信信道直接传输数字信号的方法，称作数字信号的基带传输。
而基带传输需要解决的两个问题是数字数据的数字信号编码方式及收发双方之间的信号同步。
在数字基带传输中，最常见的数据信号编码方式有不归零码、曼彻斯特编码和差分曼彻斯特编码3种。
以数字数据011101001为例，采用这3种编码方式后，它的编码波形如图6-21所示。
1.不归零码（NRZ，Non－Return to Zero）
NRZ码可以用低电平表示逻辑“0”，用高电平表示逻辑“1”。
并且在发送NRZ码的同时，必须传送一个同步信号，以保持收发双方的时钟同步。
2.曼彻斯特编码（Manchester）
曼彻斯特编码的特点是每一位二进制信号的中间都有跳变，若从低电平跳变到高电平，就表示数字信号“1”；若从高电平跳变到低电平，就表示数字信号“0”。
曼彻斯特编码的原则是：将每个比特的周期T分为前T/2和后T/2，前T/2取反码，后T/2取原码。
曼彻斯特编码的优点是每一个比特中间的跳变可以作为接收端的时钟信号，以保持接收端和
发送端之间的同步。
3.差分曼彻斯特编码（Difference Manchester）
差分曼彻斯特编码是对曼彻斯特编码的改进，其特点是每比特的值要根据其开始边界是否发生电平跳变来决定，若一个比特开始处出现跳变则表示“0”，不出现跳变则表示“1”，每一位二进制信号中间的跳变仅用做同步信号。
差分曼彻斯特编码和曼彻斯特编码都属于“自带时钟编码”，发送它们时不需要另外发送同步信号。
图6-21 数字数据的编码方式
6.3.2 数字数据的模拟信号调制
传统的电话通信信道是为传输语音信号设计的，用于传输音频300～3400Hz的模拟信号，不能直接传输数字数据。
为了利用廉价的公共电话交换网实现计算机之间的远程数据传输，就必须首先利用调制解调器将发送端的数字数据调制成能够在公共电话网上传输的模拟信号，经传输后在接收端再利用调制解调器将模拟信号解调成对应的数字数据。
在调制过程中，首先要选择一个频率为f的正（余）弦信号作为载波，该正（余）弦信号可以用Asin（2πft＋φ）表示，其中A代表波形的幅度，f代表波形的频率，φ代表波形的初始相位。
通过改变载波的这三个参数，就可以表示数字数据“0”或“1”，实现调制的过程。
在图6-22中，显示了对数字数据“010110”使用不同调制方法后的波形。
1.幅移键控（ASK，Amplitude Shift Keying）
ASK是通过改变载波信号的幅度值来表示数字数据“1”和“0”的，用载波幅度A1表示数据“1”，用载波幅度A2表示数据“0”（通常A1取1，A2取0），而载波信号的参数f和φ恒定。
2.频移键控（FSK，Frequency Shift Keying）
FSK是通过改变载波信号频率的方法来表示数字数据“1”和“0”的，用频率f1表示数据“1”，用频率f2表示数据“0”，而载波信号的参数A和φ不变。
3.相移键控（PSK，Phase Shift Keying）
PSK是通过改变载波信号的初始相位值φ来表示数字数据“1”和“0”的，而载波信号的参数A和f不变。
PSK包括绝对调相和相对调相两种类型：
（1）绝对调相
绝对调相使用相位的绝对值，φ为0表示数据“1”，φ为π表示数据“0”。
（2）相对调相
相对调相使用相位的偏移值，当数字数据为“0”时，相位不变化，而数字数据为“1”时，相位要偏移π。
图6-22 数字数据的调制方法
6.3.3 模拟数据的数字信号编码
由于数字信号具有传输失真小、误码率低、传输速率高等优点，因此常常需要将语音、图像等模拟数据变成数字信号后经计算机进行处理。
脉冲编码调制（Pulse Code Modulation，PCM）是将模拟数据数字化的主要方法，它在发送端把连续输入的模拟数据变换为在时域和振幅上都离散的量，然后将其转化为代码形式传输。
脉冲编码调制一般通过抽样、量化和编码3个步骤将连续的模拟数据转换为数字信号，如图6-23所示。
1.抽样
模拟信号是电平连续变化的信号。
每隔一定的时间间隔，采集模拟信号的瞬时电平值作为样本，这一系列连续的样本可以表示模拟数据在某一区间随时间变化的值。
抽样频率以奈奎斯特抽
样定理为依据，即当以等于或高于有效信号频率两倍的速率定时对信号进行抽样，就可以恢复原模拟信号的所有信息。
2.量化
量化是将抽样样本幅度按量化级决定取值的过程，就是把抽样所得的样本幅值和量化之前规定好的量化级相比较，取整定级。
显然，经过量化后的样本幅度为离散值，而不是连续值。
量化级可以分为8级、16级或者更多级，这取决于系统的精确度要求。
为便于用数字电路实现，其量化级数一般取2的整数次幂。
图6-23 脉冲编码调制的3个步骤
3.编码
编码是用相应位数的二进制代码表示已经量化的抽样样本的级别。
比如，如果有256个量化级，就需要使用8个比特进行编码。
经过编码后，每个样本都由相应的编码脉冲表示。
6.3.4 模拟数据的模拟信号调制
在模拟数据通信系统中，信源产生的电信号具有比较低的频率，不宜直接在信道中传输，需要对信号进行调制，将信号搬移到适合信道传输的频率范围内，接收端将接收的已调信号再搬回到原来信号的频率范围内，恢复成原来的消息，比如无线电广播。
模拟数据的模拟调制技术主要包括调幅AM、调频FM和调相PM三类。
