电路单项选择练习题01
初三物理电路故障分析练习题
初三物理电路故障分析练习题一、单项选择题1. 在电路中，如果电流突然变大，则电阻的值应该是：A. 变小B. 变大C. 保持不变2. 在串联电路中，总电阻的计算公式是：A. R = R1 + R2 + R3B. R = R1 × R2 × R3C. R = 1/ (1/R1 + 1/R2 + 1/R3)3. 下面哪个元件不会储存电能：A. 电容器B. 电感器C. 变压器4. 在并联电路中，总电流的计算公式是：A. I = I1 + I2 + I3B. I = I1 × I2 × I3C. I = I1 + I2 + I35. 电压的单位是：A. 安培B. 伏特C. 瓦特二、计算题1. 电阻R1为30欧姆，电阻R2为20欧姆，两个电阻串联连接，求总电阻。
2. 电阻R1为10欧姆，电阻R2为20欧姆，两个电阻并联连接，求总电阻。
3. 在电路中，电源电压为12伏特，总电流为2安培，求总电阻。
4. 在电路中，电源电压为6伏特，总电阻为4欧姆，求总电流。
5. 电容器C1为2微法，电容器C2为4微法，两个电容器并联连接，求总电容。
三、解答题1. 请说明并联电路和串联电路的区别，并给出一个实际生活中的例子。
2. 解释直流电和交流电的概念，并说明它们的用途和区别。
3. 电路中如何判断电流的大小和方向，以及电压的极性？4. 请简要解释电阻、电容和电感的概念，并说明它们在电路中的作用。
5. 电路中出现故障的原因可能有哪些，并提供至少两个常见故障的解决方法。
四、综合题某电路中，有一个12伏特的电源和两个电阻：R1为20欧姆，R2为30欧姆。
另外还有两个电容器：C1为2微法，C2为4微法。
请回答以下问题：1. 如果将两个电阻串联连接，求总电阻和总电流。
2. 如果将两个电容器并联连接，求总电容。
3. 如果电阻R1和电容器C1并联连接，电阻R2和电容器C2串联连接，求总电阻和总电容。
4. 如果电路中出现了短路故障，请说明该故障的原因以及解决办法。
电工电子技术练习题(一)
一、单项选择题(每题2分，共20分)1.电路如图所示， D1，D2 均为理想二极管，当输入电压 u i> 6V 时，则u O=（ B ）。
(a) 6V (b) 3V (c) u i (d)无法确定2．稳压管的稳压工作是利用伏安特性中的（ C ）。
(a)正向特性 (b)反向特性(c)反向击穿特性（d）截止特性3．图示电路在换路前处于稳定状态，在t = 0 瞬间将开关S 闭合，则i2(0+)为( A )。
(a) 0.6 A(b) 1.2 A (c) 0.3 A （d）0.8A4.电路如图所示，已知R 1= 5 k Ω，R 2= 1 5 k Ω，R 3 = 1 0 k Ω，R C= 2 k Ω，R E= 2 kΩ, ß=100，U BE=0.7V, 当电阻R 2不慎被短路后,( 如图) ,该电路中的1晶体管处于( C )。
( a ) 截止状态( b ) 放大状态( c ) 饱和状态 (d)无法确定5. 三相异步电动机的旋转方向决定于( C )。
(a)电源电压大小 (b)电源频率高低(c)定子电流的相序（d）磁级对数6.在电动机的继电器接触器控制电路中，热继电器的正确连接方法是( B )。
(a)热继电器的发热元件串接在主电路内，而把它的动合触点与接触器的线圈串联接在控制电路内(b)热继电器的发热元件串接在主电路内，而把它的动断触点与接触器的线圈串联接在控制电路内(c)热继电器的发热元件并接在主电路内，而把它的动断触点与接触器的线圈并联接在控制电路内(d)热继电器的发热元件串接在主电路内，而把它的动合触点与接触器的线圈并联接在控制电路内7. 变压器中，不考虑漏阻抗压降和饱和的影响，若原边电压不变，铁心不变，而将匝数增加，则励磁电流 B(a)增加(b)减少 (c)不变 (d)基本不变8.在图示电路中，已知U S = 12 V, I S = 2 A。
A、B两点间的电压U AB为( A )。
(a) −18 V(b) 18 V (c) −6 V （d）6 V239.有一八位模/数转换电路，输入模拟电压为0 ～4.59 V ，对应的8位输出数字信号为00000000～11111111。
电子电工技术基础练习题0
６221电子电工技术基础练习题一、单项选择题1、图1所示电路中的电流Ｉ为( )。
A ．-１AB. 1AC. ２AD.－2Ａ 2、在正弦交流纯电感电路中,电压与电流的关系是( )。
A ． i=Lu B. Ｉ＝L U C ． I=L U ω 3、图3所示电路中，判断电阻Ｒ中流通的电流及消耗的功率为( ）。
A ． 0A,２WB. 1A,2WC. 1A ，４W ４、在R ＬC 串联电路中，如果调大电容，则(A.电路的感性增强B. 电路的容性增强C. 电路的性质不变5、通常所说的交流电压220V 是指它的( ）。
Ａ.有效值 Ｂ. 平均值 Ｃ. 最大值6、常见的变压器（用于变换低频率的交流电)铁心一般是由相互绝缘的（ )叠成。
A.硅钢片 B ．生铁片 C. 铸铁片７、磁力线上任意一点的切线方向,就是该点的磁场方向,即小磁针在磁力作用下( )极所指的方向。
A. N 极B. S 极C. N 极或S 极8、一个二进制表达式为：(11010.11）2=1⨯24+1⨯２3+0⨯22+1⨯21＋0⨯2０+１⨯2-１＋ 1⨯2－2,其中24项称为( ）。
Ａ. 基数 B ． 权 C. 系数9、变压器的初级绕组加交流电压而次级绕组( )的工作状态叫空载运行。
Ａ.开路 B. 短路 Ｃ. 接额定负载10、三极管处于放大状态时,其发射结处于（ )。
Ａ.正偏 B.反偏 C ．无偏１1、D 触发器功能:( ）。
A. 具有置位、复位、保持和翻转四种功能B. 只具有置位、复位、保持三种功能C. 只具有置位、复位两种功能12、三极管放大电路中,直流通路主要用来确定电路（ ）的。
A.放大倍数 Ｂ. 静态工作点 C ． 波形失真１3、一般直流稳压电源包含变压器、整流电路、（ ）电路和稳压电路。
A. 放大B.滤波C. 调整14、数字电路内部的电路三极管电路器件,一般处于（ ）工作状态，即数字开关状态,其输入、输出只有高、低两种电位。
D. 截止或放大 B. 导通或放大 Ｃ. 截止或导通１５、图2所示电路中U 为( ）。

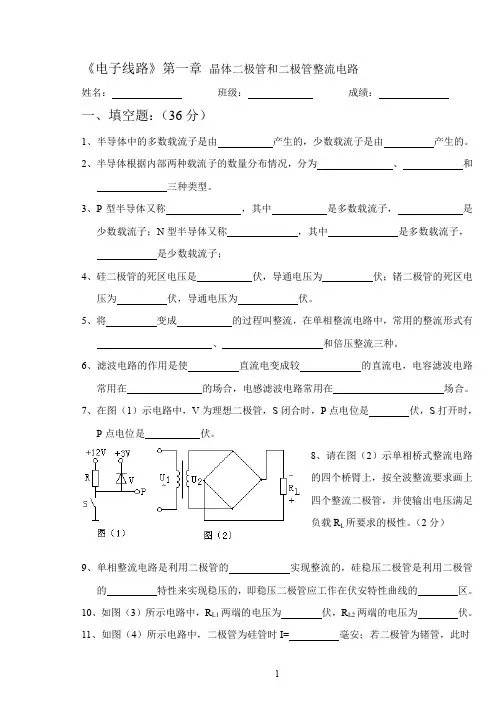

01电子线路试卷电子01晶体二极管和二极管整流电路单元测验
《电子线路》第一章晶体二极管和二极管整流电路姓名：班级：成绩：一、填空题：（36分）1、半导体中的多数载流子是由产生的，少数载流子是由产生的。
2、半导体根据内部两种载流子的数量分布情况，分为、和三种类型。
3、P型半导体又称，其中是多数载流子，是少数载流子；N型半导体又称，其中是多数载流子，是少数载流子；4、硅二极管的死区电压是伏，导通电压为伏；锗二极管的死区电压为伏，导通电压为伏。
5、将变成的过程叫整流，在单相整流电路中，常用的整流形式有、和倍压整流三种。
6、滤波电路的作用是使直流电变成较的直流电，电容滤波电路常用在的场合，电感滤波电路常用在场合。
7、在图（1）示电路中，V为理想二极管，S闭合时，P点电位是伏，S打开时，P点电位是伏。
8、请在图（2）示单相桥式整流电路的四个桥臂上，按全波整流要求画上四个整流二极管，并使输出电压满足负载R L所要求的极性。
（2分）9、单相整流电路是利用二极管的实现整流的，硅稳压二极管是利用二极管的特性来实现稳压的，即稳压二极管应工作在伏安特性曲线的区。
10、如图（3）所示电路中，R L1两端的电压为伏，R L2两端的电压为伏。
11、如图（4）所示电路中，二极管为硅管时I= 毫安；若二极管为锗管，此时I= 毫安。
12、如图（5）所示电路中，二极管为理想器件，V1工作在状态，V2工作在状态，V AB= 伏。
二、选择题：（10分）1、当晶体二极管的PN结导通后，参加导电的是（）A．少数载流子B．多数载流子C．既有少数载流子又有多数载流子2、晶体二极管的正极电位是–6V，负极电位是–8V，则该晶体二极管处于（）A．零偏 B．反偏 C．正偏3、电路如图（6）所示，V为硅二极管，则（1）二极管的状态为（）A．导通 B．截止 C．击穿 D．烧坏（2）A、B两端的电压为（）A．6V B．11.7V C．11.3V D．12.7V 4、在下列滤波电路中，方法正确的是（）5、用万用电表欧姆挡测量小功率晶体二极管性能好坏时，应将量程拨到（）A．R×100Ω或R×1kΩ B．R×1Ω C．R×10kΩ三、判断题：（16分）1、( )半导体器件一经击穿便将失效，因为击穿是不可逆的。
电路分析练习题新版
一、单项选择题1．如图1所示电路，电压u cd 等于( b )。
A. 8V B. 0V C. 12VD. 10 画等效图算电流时，10伏不要。
用ab+bd2．如图2所示单口网络，短路电流i SC 等于( )。
A. 1A B. 1.5A C. 3A D. -1A3．如图3所示单口网络，输入电阻R i 等于( )。
A. 8/(6+r)ΩB. 8/(6-r)ΩC. 6/(8+r)ΩD. 6/(8-r)Ω4．如图4所示单口网络，开路电压u OC 等于( )。
A. 3V B. 4V C. 5V D. 9V5．如图5所示电路，电流i 等于( )。
A. 4mA B. 3/4mA C. 4/3mAD. 2mA6．如图6所示电路，电阻R L 吸收的最大功率P Lmax 等于( )。
A. 0W B. 6W C. 3W图1图5 图3R ii sc图24Ω2Ω6V2Ω 4Ω-+3V+--+ 图41Ω 6V2Ω-+u OC图63Ω6V-+R LD. 12W7．如图7所示电路，电容无储能，开关闭合后电容电压u C (t)等于( )。
A. 6(1-e -10t/3)V t ≥0 B. 6(1-e -t/3)V t ≥0 C. 3(1-e -10t/3)V t ≥0 D. 3(1-e -t/3)V t ≥08．如图8所示电路，开关断开时的电容电压u C (0+)等于( )。
A. 2V B. 3V C. 4V D. 0V9．如图9所示电路，i L (0-)=1A ，开关由a 投向b L A. e -t A t ≥0 B. 2e -10t A t ≥0 C. 2e -t A t ≥0 D. e -10t A t ≥010．如图10所示电路，开关断开后电路的时间常数τ等于( )。
A. 2SB. 1SC. 4SD. 3S11．已知RLC 串联电路中L=2H ，C=1/8F ，u C (0-)=10V ，要在t>0时获得衰减振荡，则R 的取值范围等于( )。
电路分析基础试卷含答案
“电路分析基础”试题(120分钟)一、 单项选择题(在每个小题的四个备选答案中,选出一个正确答案,并将正确答案的号码填入提干的括号内。
每小题2分,共40分) 1、图示电路中电流i 等于( )1)1A3)3A 4)4A2、图示单口网络的短路电流sc i 等于( )1)1A3)3A4)-1A3、图示电路中电压 u 等于( )1)4V 2)-4V3)6V 4)-6V4、图示单口网络的开路电压oc u 等于( ) 1)3V 2)4V 3)5V4)9V5、图示电路中电阻R 吸收的功率P 等于( )7A Ω16VΩ- 10V +u-+Ω2Ω16V 3V1)3W2)4W 3)9W 4)12W6、图示电路中负载电阻 L R 吸收的最大功率等于( ) 1)0W 2)6W 3)3W 4)12W7、图示单口网络的等效电阻等于( ) 1)2Ω2)4Ω 3)6Ω 4)-2Ω8、图示电路中开关断开时的电容电压)0(+c u 等于1)2V 2)3V 3)4V 4)0V9、图示电路开关闭合后的电压)(∞c u 等于1)2V 2)4V 3)6V 4)8V5:1LR Ω4ab2V6V-cu10、图示电路在开关断开后电路的时间常数等于( ) 1)2S 2)3S 3)4S 4)7S11、图示电路的开关闭合后,电感电流)(t i 等于() 1)te 25- A2)te5.05- A3))1(52te -- A4))1(55.0te -- A12、图示正弦电流电路中电压)(t u 的振幅等于() 1)1V 2)4V 3)10V 4)20V13、图示正弦电流电路中电压)(t u 的初相等于() 1)︒9.362)︒-9.36 3)︒-1.53 4)︒1.5314、图示单口网络相量模型的等效阻抗等于() 1)(3+j4) Ω2)(0、33-j0、25) Ω 3)(1、92+j1、44) ΩΩ2F15A1Hu1Hsu Vt tu s )2cos()(=Ω3usu Vt t u s )2cos(5)(=_Ω4j4)(0、12+j0、16) Ω15、图示单口网络相量模型的等效导纳等于() 1)(0、5+j0、5) S 2)(1+j1) S 3)(1-j1) S4)(0、5-j0、5) S16、图示单口网络的功率因素为() 1)0、8 2)0、707 3)-0、6 4)0、617、图示电路中电阻R 吸收的平均功率P 等于() 1)12、5W 2)16W 3)32W 4)25W18、图示电路中负载获得的最大平均功率等于() 1)2、5W 2)5W 3)10W 4)20W19、图示单口网络的等效电感为() 1)1H2)2H3)3、5H 4)4HΩ1Ω2j abΩ-1j Ω3bF25.0u Vt t u s )2cos(210)(=3Hsu Vt t u s )3cos(10)(=ab1H20、图示谐振电路的品质因数为() 1)0、01 2)13)104)100二、 选择填空题(在每小题的三个备选答案,并将正确答案的号码填入题干的空格内。
电路分析基础,练习题
电路分析基础,练习题“电路分析基础”试题—III一、单项选择题 1、图示电路中电流i等于 1）1A2）2A3）3A4）4A2、图示单口网络的短路电流isc等于1?1）1A2）1.5A6V3）3A4）-1A4?3、图示电路中电压 u等于 1）4V）-4V3）6V4）-6V4、图示单口网络的开路电压uoc等于 1）3V 1V- 10V +-u+3V3）5V4）9V5、图示电路中电阻R吸收的功率P等于 1）3W2）4W3）9W4）12W6、图示电路中负载电阻 RL吸收的最大功率等于 1）0W2）6W ）3W4）12W7、图示单口网络的等效电阻等于 1）2Ω2）4Ω ）6Ω）-2Ω2?1?5:1L4?ab8、图示电路中开关断开时的电容电压uc等于2V22V3）4V4）0V9、图示电路开关闭合后的电压uc等于1）2V）4V3）6V4）8V10、图示电路在开关断开后电路的时间常数等于2S）3S ）4S4）7S11、图示电路的开关闭合后，电感电流i等于1）5e ?2tA2）5e?0.5tA3）5 A4）5A12、图示正弦电流电路中电压u的振幅等于 1）1V）4V36V+uc-）1Fi1H1Husuus?cosV4）20V13、图示正弦电流电路中电压u的初相等于 1）36.9? 2）?36.9?）?53.1? ）53.1?14、图示单口网络相量模型的等效阻抗等于1） ? ） ?） ?） ?15、图示单口网络相量模型的等效导纳等于 1） S ）S） S） S16、图示单口网络的功率因素为 1）0.）0.7073）-0.6）0.617、图示电路中电阻R吸收的平均功率P等于1）12.5W 43?usuus?5cosV_j4?a?j1?b3?0.25Fbu3H3）32W4）25W18、图示电路中负载获得的最大平均功率等于 1）2.5W2）5W3）10W4）20Wusus?10cosV19、图示单口网络的等效电感为 1）1H2）2H3）3.5H4）4H b20、图示谐振电路的品质因数为 1）0.01）13）101F4）100二、选择填空题1、电路分析的基本依据是_______方程。
《数字电路》第01_04章在线测试答案
《数字电路》第01_04章在线测试答案《数字电路》第01章在线测试《数字电路》第01章在线测试剩余时间：59:54答题须知：1、本卷满分20分。
2、答完题后，请一定要单击下面的“交卷”按钮交卷，否则无法记录本试卷的成绩。
3、在交卷之前，不要刷新本网页，否则你的答题结果将会被清空。
第一题、单项选择题（每题1分，5道题共5分）1、将下面的二进制数转换为等值的十进制数：（01101）2A、10B、13C、15D、172、逻辑函数的基本运算有与、或和A、与或B、非C、同或D、异或3、在一个函数中，将其中的与“·”换成或“+”，所有的或“+”换成与“·”；“0”换成“1”，“1”换成“0”；原变量换成反变量，反变量换成原变量。
这个规则称为A、反演规则B、代入规则C、摩根规则D、取消规则4、逻辑函数式通常指的是把逻辑函数的输入、输出关系写成()等的组合式。
A、异或B、最大项C、与、或、非D、同或5、将最小项各用一个小方格表示，并按一定规则(几何相邻的也逻辑相邻)排列，这样的图形称为A、逻辑图B、最小项C、最大项D、卡诺图第二题、多项选择题（每题2分，5道题共10分）1、数字逻辑中常用的数制有A、二进制B、八进制C、十进制D、十六进制E、五十进制F、一百进制2、逻辑函数的基本规则（定理）包括A、代入规则B、反演规则C、最小规则D、对偶规则E、最大规则3、卡诺图具有下面哪些特点A、每个方格内至少包含两个最小项B、几何相邻的最小项，逻辑上也相邻C、几何相邻的情况包括相接(紧挨着)D、是上下、左右均闭合的图形E、几何相邻的情况包括相对(任一行或任一列的两头)4、画卡诺图时遵循的原则包括A、圈内的1格数必须是2的k次方(2，4，8，16等)B、相邻1格包括：上下底、左右边、四角C、圈越大越好（圈尽可能少）D、同一个1格可被不同圈包围，但新增圈中要包含新的1格E、必须要把1格圈完5、数字电路中，逻辑函数常用的两种化简方法有A、加减消去法B、公式法化简C、乘除消去法D、卡诺图法化简E、微变等效电路法第三题、判断题（每题1分，5道题共5分）1、16进制的基数为16正确错误2、在数字电路中，主要研究的是电路的输入与输出之间的逻辑关系，因此数字电路又称逻辑电路，其研究工具是逻辑代数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单项选择练习题01
单项选择题：在下列各题中，有四个备选答案，请将其中唯一正确的答案填入题干的括号中。
1、图示电路中,负载电阻L R 获得最大功率的条件是:
Ω=6.A R ∞=R .B Ω=2.C R Ω=3.D R
5Ω
=2L R Ω
3
2、电路如图所示，当电路为零初始状态，u t t S ()()V =4ε时，i t L t ()(e )A =--22, t >0。
若u t t S ()()V =2ε，且i L ()A 02=。
则t >0时i t L ()应为 A. (e )A 1--t B. 2e A -t C. (e )A 1+-t D. (e )A 2+-t
u L
3、串联谐振电路中电容增至原来的4倍，则电路的品质因数是原来的
A. 4倍
B. 2倍
C.
2
1
D. 保持不变
4、图示正弦交流电路中，若1=CR ω，则L u 超前C u 的角度为
A. 2π
B. 4π
C.
4
π- B.
4
π3
-L
u
+u
5、RC 正弦交流移相电路如图(a)所示，若输出电压2u 对输入电压1u 的相位差为︒60，则以
两节这样的电路联接如图(b)所示，2u 对1u 的相位差将
A. 仍为︒60
B. 为︒60+︒60=︒120
C.
为-︒60︒60=︒0
D.
为其他角度
2
(a )
(b )
2
6、某无源二端网络N 的(复)
阻抗ω
b ωa Z j j ++=
，若电压U 在相位上超前电流I ，则 A. a 、b 均为正实数且a >b B. a 、b 均为正实数且a <b
C.
a 为正实数，
b 为负实数 D. 上述三点均不正确
U
-7、图示电路中，i 102()A -=,i 200()-=,其拉氏变换运算电路(s 域模型)为:
A.
B.
C.
D.
i
8、图示电路的下列四个变换中，正确的变换电路是：
ΩA. B.
Ω
I
C.
D.
9、图示电路中, 电流I为
A. 0
B. 3 A
C. 1 A
D. 2
A
10、图示二端网络的电压电流关系为
A. U I
=+
25
B. U I
=-
25
C. U I
=--
25
D. U I
=-+
25。
